BEDIENUNGSANLEITUNG VTHD05 VELLEMAN

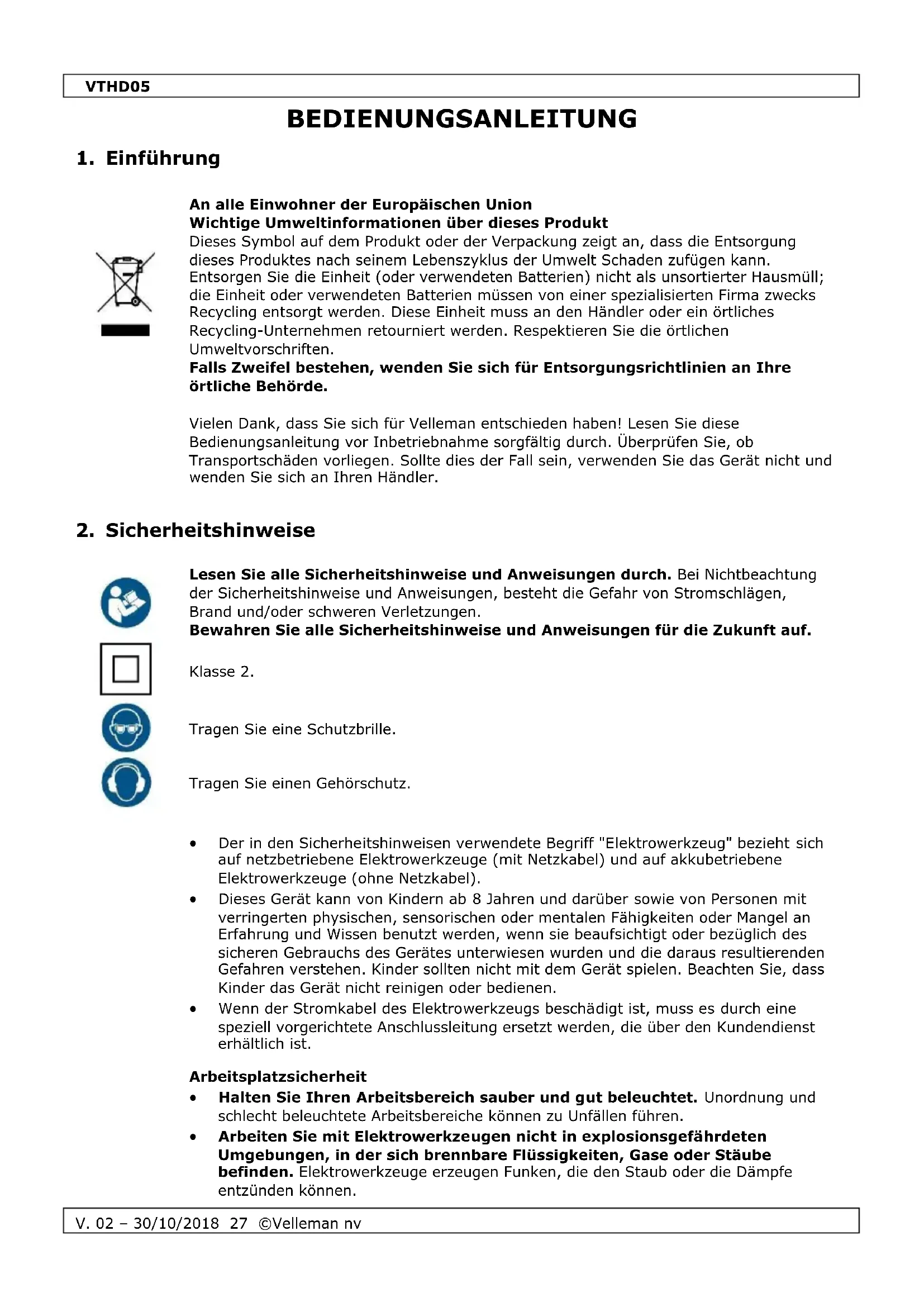

BEDIENUNGSANLEITUNG 27

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen durch. Bei Nichtbeachtung der Sicherheitshinweise und Anweisungen, besteht die Gefahr von Stromschlägen, Brand und/oder schweren Verletzungen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Tragen Sie eine Schutzbrille.

Tragen Sie einen Gehörschutz.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

Wenn der Stromkabel des Elektrowerkzeugs beschädigt ist, muss es durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den Kundendienst erhältlich ist.

Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und schlecht beleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.VTHD05

Halten Sie Kinder und andere Personen während des Gebrauchs des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker in keiner Weise. Benutzen Sie keine Adapterstecker mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen (z.B. Rohren, Heizungen, Herden und Kühlschranken). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlages.

Verwenden Sie das Kabel bestimmungsgemäß. Benutzen Sie das Kabel niemals, um das Elektrowerkzeug zu tragen, aufzuhängen oder, um den Stecker aus der Steckdose zu ziehen. Setzen Sie das Kabel keiner Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen aus. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Arbeiten Sie mit einem Elektrowerkzeug im Freien, verwenden Sie dann ein Verlängerungskabel, das für den Außenbereich geeignet ist. Der Einsatz eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Ist der Betrieb des Elektrowerkzeugs in einer feuchten Umgebung nicht vermeidbar, so benutzen Sie einen Fehlerstromschutzschalter. Die Anwendung eines Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlages.

Bemerkung: Der Begriff "Fehlerstrom-schutzschalter (RCD)" kann durch den Begriff "FI- Schutzschalter" oder "Erdschluss-Schaltautomat" ersetzt werden.

Sicherheit von Personen

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Anwendung des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung (z.B. Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

Vermeiden Sie ein unbeabsichtigtes Starten. Stellen Sie sicher, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie den Stecker in die Steckdose stecken und/ oder den Akku anschließen, es aufnehmen oder tragen. Haben Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter oder schließen Sie das Gerät eingeschaltet an der Stromversorgung an, dann kann dies zu Unfällen führen.

Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schlüssel oder Werkzeug, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Vermeiden Sie eine abnormale Körperhaltung. Achten Sie auf einen sicheren Stand und halten Sie das Gleichgewicht. Hierdurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.VTHD05

Wenn Staubabsaug- und -Auffangeinrichtungen montiert werden können, stellen Sie dann sicher, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

Verwenden Sie kein Elektrowerkzeug nicht, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Zubehörteile wechseln, Geräte-Einstellungen vornehmen oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

Bewahren Sie Elektrowerkzeuge, die Sie nicht benutzen, außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht verwenden, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen verwendet werden.

Instandhaltung Überprüfen Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind und kontrollieren Sie, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Gut gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind einfacher zu führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch Geräteteile aus Metall unter Spannung setzen und zu einem elektrischen Schlag führen.

Benutzen Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Einsatz von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Lassen Sie das Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Hiermit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

3. Allgemeine Richtlinien

Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.VTHD05

Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

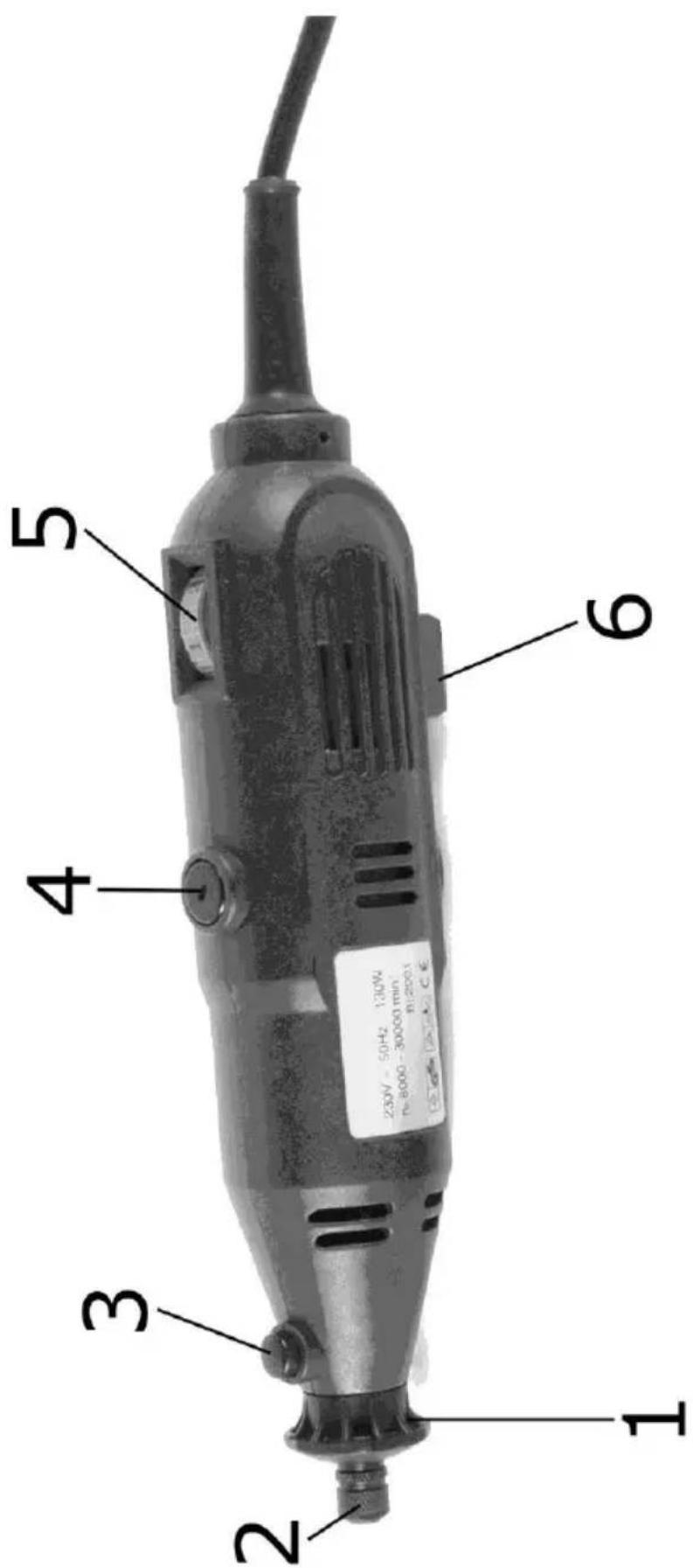

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Abdeckung für Kohlenbürste

Spindelarretierungsknopf

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Zubehörteile wechseln, Geräte-Einstellungen vornehmen oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

Spindelarretierungsknopf

1. Zum Lösen, drücken Sie auf den Spindelarretierungsknopf und drehen Sie den

Schaft von Hand, bis die Arretierung einrastet und die Spindel nicht weiter gedreht werden kann.

Achtung! Drücken Sie den Spindelarretierungsknopf niemals bei laufendem Elektrowerkzeug.

2. Halten Sie den Spindelarretierungsknopf gedrückt und verwenden Sie ggf. den

Spannzangenschlüssel, um die Spannmutter zu lösen. Ziehen Sie die Spannmutter nicht zu fest an, wenn kein Zubehörteil montiert ist.VTHD05

3. Schieben Sie das neue Zubehörteil möglichst weit in die Spannzange ein, um

Unrundheit und Unwucht zu minimieren.

4. Ziehen Sie die Spannmutter bei gedrücktem Spindelarretierungsknopf mit der

Hand an, bis die Spannzange den Schaft des Zubehörteils greift. Ziehen Sie die Spannmutter niemals ganz fest, wenn kein Zubehörteil montiert ist.

Es ist sehr wichtig, dass alle Zubehörteile gut ausgerichtet sind. Zum Auswuchten eines Zubehörteils lösen Sie die Spannmutter ein bisschen, und drehen Sie das Zubehörteil eine Viertelumdrehung. Ziehen Sie die Spannmutter wieder an und schalten Sie das Elektrowerkzeug ein. Wiederholen Sie die Ausrichtung, bis die geringste Unwucht vorliegt.

5.2 Das Elektrowerkzeug festhalten

Für Detailarbeiten, können Sie das Elektrowerkzeug am besten wie einen Stift zwischen Daumen und Zeigefinger halten. Bei schweren Arbeiten (z.B. Schleifen oder Schneiden/Trennen) wird das Elektrowerkzeug am besten in der Handfläche gehalten.

5.3 Betriebsgeschwindigkeit

Das Elektrowerkzeug ist mit einem Einstellrad für die stufenlose Regelung der Drehzahl ausgestattet. Die Drehzahl kann während des Betriebs über das Einstellrad geregelt werden.

Einige Materialien sollten mit niedrigerer Drehzahl bearbeitet werden, weil diese durch die bei hoher Drehzahl erzeugte Hitze beschädigt werden können.

Niedrige Drehzahlen eignen sich normalerweise am besten zum Polieren mit Filz- Polierzubehör, für heikle Arbeiten, filigrane Holzschnitzereien oder fragile Modellteile. Um ein Lösen der Drähte und Borsten aus der Halterung zu vermeiden, sind bei allen Anwendungen mit Bürsten niedrigere Drehzahlen erforderlich.

Hartholz, Metall und Glas erfordern höhere Drehzahlen. Bohren sollte ebenfalls mit hohen Drehzahlen durchgeführt werden.

Höhere Drehzahlen eignen sich zum Schnitzen, Schneiden, Fräsen, Formen, Kehlen und Nuten in Holz.

Erhöhen Sie ggf. die Drehzahl!

Ein höherer Druck auf das Elektrowerkzeug wird das Ergebnis nicht verbessern. Verwenden Sie eventuell ein anderes Einsatzwerkzeug oder korrigieren Sie die Drehzahl. Druck auf das Werkzeug wird nicht helfen.

6. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Wartungs- und Reparaturarbeiten sollten ausschließlich durch autorisierte Personen erfolgen, um Beschädigungen und/oder Risiken vorzubeugen. Wir empfehlen, Wartung und Reparatur von Fachpersonal durchführen zu lassen. Ziehen Sie vor Wartungs- und Reinigungsarbeiten immer den Netzstecker aus der Steckdose.VTHD05

Der Motor des Elektrowerkzeugs wurde entworfen, um viele Stunden perfekt zu funktionieren. Um eine optimale Leistung zu gewährleisten, soll qualifiziertes Fachpersonal der Motor alle 6 Monate überprüfen.

Um Unfälle zu vermeiden, trennen Sie das Elektrowerkzeug und/oder das Ladegerät immer vom Netz. Die beste Reinigung ist Abspritzen mit Druckluft. Tragen Sie beim Reinigen von Werkzeugen mit Druckluft immer eine Schutzbrille.

Lüftungsschlitze und Schalthebel müssen immer frei von Schmutz und Fremdkörpern sein. Führen Sie beim Reinigen keine spitzen Objekte durch die Öffnungen.

Einige Reinigungs- und Lösungsmittel greifen Kunststoffoberflächen an. Zum Beispiel: Benzin, Kohlenstoff-Tetrachlorid, chlorhaltige Reinigungsmittel, Ammoniak und Haushaltsreiniger mit Ammoniak.

Verwenden Sie ggf. ein geeignetes Verlängerungskabel. So wird ein zu starker Spannungsabfall, Leistungsverlust oder Überhitzung vermieden.

Nenngeschwindigkeit ........................ 10000-32000 U/Min. / mit Geschwindigkeitsregler

Nennkapazität vom Zubehör

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.VTHD05

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
