BEDIENUNGSANLEITUNG Micro LM100 RIDGID

micro LM-100 Laser-Entfernungsmesser

RIDGID 3028 2998 3034 micro LM-100 CON CLR 10m

RIDGID®

micro LM-100 Laser-Entfernungsmesser
Notieren Sie unten die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.
Seriennr.

micro LM-100 Laser-Entfernungsmesser

Inhaltsverzeichnis

Formular zum Festhalten der Geräteseriennummer....41

Sicherheitssymbole 43

Allgemeine Sicherheitsregeln

Sicherheit im Arbeitsbereich 44

Elektrische Sicherheit 44

Sicherheit von Personen....44

Benutzung und Pflege 44

Wartung....45

Spezifische Sicherheitsinstruktionen

Sicherheit bei Laser-Entfernungsmessern 45

Beschreibung, technische Daten und Standardausstattung ..... 45

Beschreibung....45

Technische Daten 45

Bedienelemente 47

LCD-Display-Symbole 47

Standardausstattung 47

Laser-Klassifizierung 48

FCC-Erklärung......48

Elektromagnetische Verträglichkeit (EMV)......48

Anbringen des Handgelenkbandes....48

Wechseln/Einlegen der Batterien/Akkus 48

Inspektion vor der Benutzung 49

Vorbereitung und Betrieb 49

micro LM-100 Bedienelemente und Einstellungen

Ein- und Ausschalten 50

Einstellen des Messungsreferenzpunkts ....50

Ändern der Anzeigeeinheiten 50

Löschen der angezeigten Daten/der letzten Aktion......50

Anzeigen der letzten 20 Messungen ....50

Löschen von Daten aus dem Speicher 50

Hintergrundbeleuchtung des Displays....50

Messungen

Einzel-Entfernungsmessung 51

Kontinuierliche Messung, Max.- und Min.-Messung ....51

Addieren/Subtrahieren von Messungen ....51

Flächenmessung 51

Volumenmessung....51

Indirekte Messungen

Verwendung von zwei Punkten....52

Verwendung von drei Punkten....53

Reinigung 53

Aufbewahrung 53

Wartung und Reparatur....53

Entsorgung 54

Fehlerbehebung - Fehlercodes 54

EG-Konformitätserklärung ...... Hintere Umschlagseite

Garantie...... Rückseite

* Übersetzung der Originalbetriebsanleitung

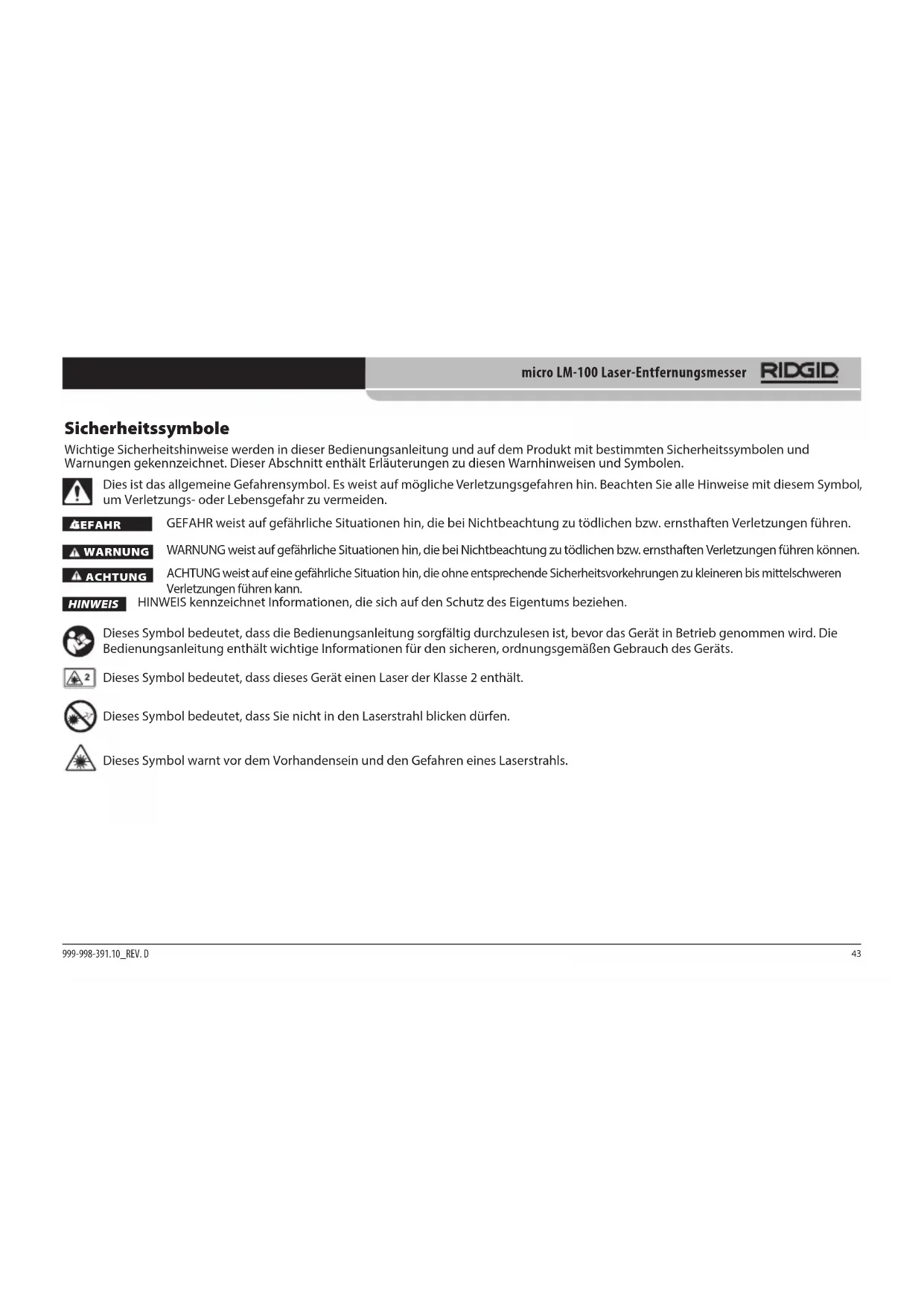

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahrensymbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen.

WARNING

WARNUNG weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen können.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zu kleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfältig durchzulesen ist, bevor das Gerät in Betrieb genommen wird. Die Bedienungsanleitung enthält wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Dieses Symbol bedeutet, dass dieses Gerät einen Laser der Klasse 2 enthält.

Dieses Symbol bedeutet, dass Sie nicht in den Laserstrahl blicken dürfen.

Dieses Symbol warnt vor dem Vorhandensein und den Gefahren eines Laserstrahls.

Allgemeine Sicherheitsregeln

WARNING

Lesen Sie alle Sicherheitswarnungen und Anweisungen. Bei Nichtbeachtung der Warnungen und Anweisungen kann es zu Stromschlag, Brand und/oder schweren Verletzungen kommen.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Sicherheit im Arbeitsbereich

• Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Beleuchtung. Unordentliche und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.
• Betreiben Sie Geräte nicht in Umgebungen mit erhöhter Explosionsgefahr, in denen sich leicht entflammbare Flüssigkeiten, Gase oder Staub befinden. Geräte können im Betrieb Funken erzeugen, durch die sich Staub oder Brandgase leicht entzünden können.
• Sorgen Sie beim Betrieb des Geräts dafür, dass sich keine Kinder oder sonstige Unbeteiligte in dessen Nähe befinden. Bei Ablenkungen kann die Kontrolle über das Gerät verloren gehen.

Elektrische Sicherheit

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen zum Beispiel von Rohren, Heizungen, Herden oder Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Geräte von Regen und Nässe fern. Wenn Wasser in das Gerät eindringt, erhöht sich das Risiko eines Stromschlags.

Sicherheit von Personen

- Bleiben Sie aufmerksam, arbeiten Sie achtsam und benutzen Sie bei der Bedienung von Geräten Ihren gesunden Menschenverstand. Bedienen Sie Geräte nicht unter Einfluss von Drogen, Alkohol oder Medikamenten. Durch einen kurzen Moment der Unaufmerksamkeit bei der Benutzung von Geräten können Sie sich selbst oder anderen erhebliche Verletzungen zufügen.

• Tragen Sie immer persönliche Schutzkleidung. Immer einen Augenschutz tragen. Das Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, verringert das Risiko von Verletzungen und ist daher unbedingt erforderlich.
• Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein sicheres Gleichgewicht und einen festen Stand. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

Benutzung und Pflege

• Geräte nicht gewaltsam benutzen. Verwenden Sie immer ein für Ihre Zwecke geeignetes Gerät. Dadurch können Sie Ihre Arbeit effektiver und sicherer ausführen.
• Verwenden Sie das Gerät nicht, wenn es nicht über den Schalter ein- und ausgeschaltet werden kann. Ein Werkzeug, das sich nicht über einen Schalter ein- und ausschalten lässt, stellt eine Gefahrenquelle dar und muss repariert werden.
• Entfernen Sie die Batterien aus dem Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Durch solche Vorsichtsmaßnahmen wird das Risiko von Verletzungen verringert.
• Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf, und lassen Sie Personen, die mit dem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Das Gerät kann gefährlich sein, wenn es von unerfahrenen Personen benutzt wird.
• Das Gerät muss regelmäßig gewartet werden. Stellen Sie sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden, keine Teile fehlen, gebrochen sind oder sonstige Fehler vorliegen, um den reibungslosen Betrieb des Geräts sicherzustellen. Bei Beschädigungen muss das Gerät vor einer erneuten Verwendung zunächst repariert werden. Viele Unfälle werden durch schlecht gewartete Ausrüstung verursacht.

• Verwenden Sie Gerät und Zubehör entsprechend diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Tätigkeit. Wenn Geräte nicht vorschriftsmäßig verwendet werden, kann dies zu gefährlichen Situationen führen.

• Verwenden Sie für das Gerät nur die vom Hersteller empfohlenen Zubehörteile. Zubehör, das möglicherweise für ein Gerät geeignet ist, kann bei der Verwendung mit anderen Geräten eine Gefahr darstellen.

• Halten Sie die Griffe trocken, sauber und frei von Ölen und Fetten. Ermöglicht eine bessere Kontrolle des Geräts.

Wartung

- Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des Werkzeugs gewährleistet.

Spezifische Sicherheitsinstruktionen

WARNING

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für dieses Werkzeug gelten.

Lesen Sie diese Vorsichtsmaßnahmen sorgfältig durch, bevor Sie den micro LM-100 Laser-Entfernungsmesser verwenden, um das Risiko von Augenverletzungen oder anderen ernsthaften Personenschäden zu verringern.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Bewahren Sie diese Bedienungsanleitung beim Gerät auf, damit sie dem Bediener jederzeit zur Verfügung steht.

Sicherheit bei Laser-Entfernungsmessern

- Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken, kann für die Augen gefährlich sein. Schauen Sie den Laserstrahl nicht mit optischen Hilfsmitteln (wie Ferngläsern oder Teleskopen) an.

- Richten Sie den Laserstrahl nicht auf andere Personen. Stellen Sie sicher, dass der Laser über oder unter Augenhöhe ausgerichtet ist. Laserstrahlen können gefährlich für die Augen sein.

⚠️ ACHTUNG Die Anwendung von Kontrollen oder Einstellungen oder die Durchführung von Verfahren, die nicht hierin angegeben sind, kann zu einer gefährlichen Strahlenexposition führen.

Wenn Sie Fragen zu diesem RIDGID® Produkt haben:

• Wenden Sie sich an Ihren örtlichen RIDGID-Händler.
• Einen RIDGID Kontaktpunkt in Ihrer Nähe finden Sie auf RIDGID.com.
• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada telefonisch unter [phone].

Beschreibung, technische Daten und Standardausstattung

Beschreibung

Der RIDGID ^® micro LM-100 ermöglicht simple, schnelle und genaue Entfernungsmessungen auf Tastendruck. Sie drücken einfach die Messtaste, um den Laser der Klasse II einzuschalten und auf die entfernte oder schwer erreichbare Stelle zu richten, an der gemessen werden soll, und drücken dann die Messtaste erneut. Der micro LM-100 ermöglicht eine schnelle Messung auf einem leicht ablesbaren LCD-Display mit Hintergrundbeleuchtung.

Technische Daten

Sortiment	0,05 bis 100 m*(0,16 ft bis 328 ft*)
Messgenauigkeit bis zu 10 m(2, Standardabweichung)	Typisch: ±1,5 mm**(± 0.06 in**)
Maßeinheiten	m, in, ft
Laser-Klasse	Klasse II

micro LM-100 Laser-Entfernungsmesser

Laser-Typ....635 nm, <1 mW

Schutzklasse.... IP 54 staubdicht, spritzwassergeschützt Speicher.... 20 Messungen

Betriebstemperatur 0°C bis 40°C (32°F bis 104°F)

Lagertemperatur....-10°C bis 60°C (14°F bis 140°F) Batterielebensdauer..... Bis zu 4.000 Messungen Akkus..... (2) AAA

Auto. Laser-Abschaltung....Nach 30 Sekunden

Auto. Abschaltung ....Nach 3 Minuten Inaktivität

Abmessungen 115 x 48 x 28 mm (412" × 178 × 118")

Gewicht.... 0,2 kg (7 oz)

Merkmale

• Flächen-, Volumenberechnungen
• Kontinuierliche Messung
• Indirekte Messungen
• Min./Max.-Entfernungserfassung
• Addition/Subtraktion
• Signalton-Anzeige
• Display-Beleuchtung und mehrzeiliges Display

* Die Reichweite ist auf 100 m (328 ft.) begrenzt. Verwenden Sie eine im Handel erhältliche Zielplatte, um die Messfähigkeit bei Tageslicht oder wenn das Ziel schlechte Reflexionseigenschaften hat, zu verbessern.

** Unter günstigen Bedingungen (gute Zieloberflächeneigenschaften, Raumtemperatur) bis zu 10 m (33 ft). Bei ungünstigen Bedingungen, wie z.B. intensiver Sonneneinstrahlung, schlecht reflektierender Zieloberfläche oder hohen Temperaturschwankungen, kann die Abweichung bei Entfernungen über 10 m (33 ft) um ±0,15 mm/m (±0,0018 in/ft) zunehmen.

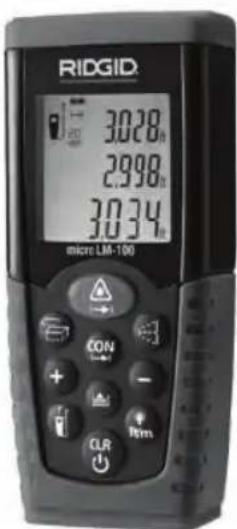

Abbildung 1 – micro LM-100 Laser-Entfernungsmesser

Bedienelemente

Einschalt-/Messtaste Flächen-,Volumen- taste Taste für kontinuierliche Messung Additions- taste Speicher- taste Taste für Messungs- referenzpunkt CON CLR ft/m Taste für indirekte Messung Subtraktions- taste Taste für Hintergrund- beleuchtung/ Umschalten der Einheiten Lösch-/Ausschalt- taste

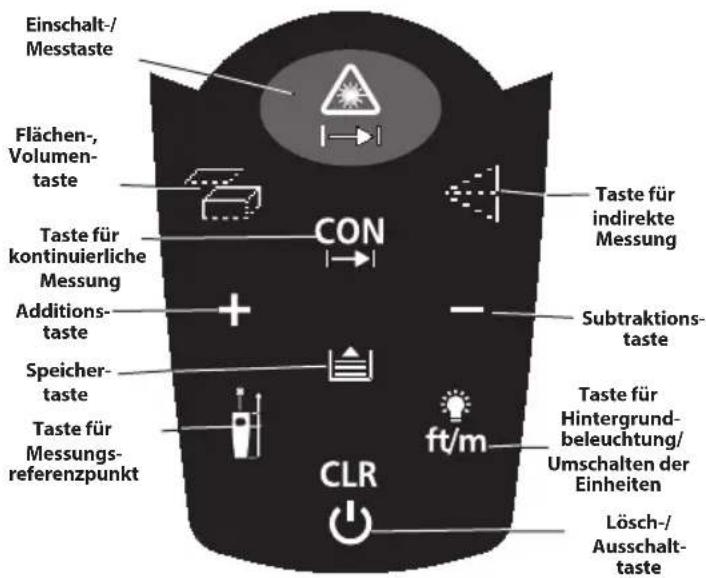

Abbildung 2 – Tasten des micro LM-100

LCD-Display-Symbole

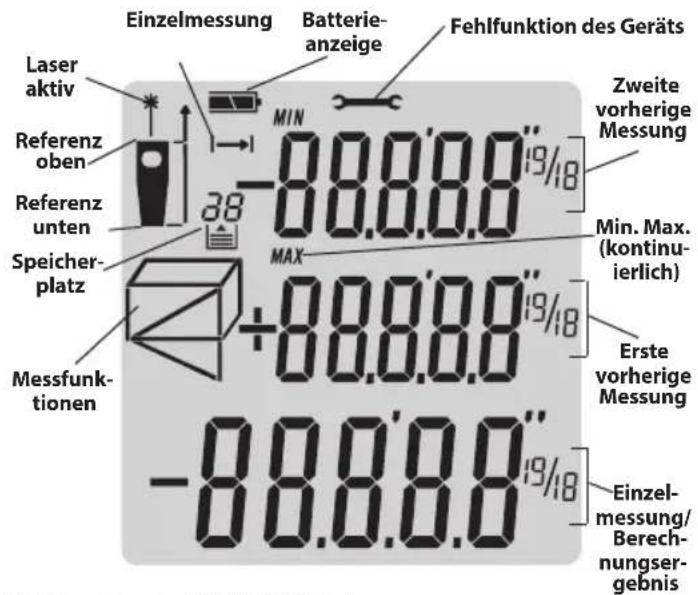

Abbildung 3 - micro LM-100 LCD-Display

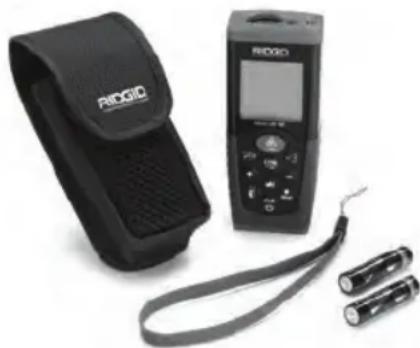

Standardausstattung

- micro LM-100

- Batterien (2 AAA)

- Transportkoffer

• Bedienungsanleitung

- Handgelenkband

micro LM-100 Laser-Entfernungsmesser

HINWEIS Dieses Gerät dient zur Durchführung von Entfernungsmessungen. Unkorrekte oder unsachgemäße Verwendung kann zu falschen oder ungenauen Messungen führen. Für die Auswahl der geeigneten Messmethoden für die jeweiligen Bedingungen ist der Benutzer verantwortlich.

Laser-Klassifizierung

Der RIDGID micro LM-100 erzeugt einen sichtbaren Laserstrahl, der an der Oberseite des Geräts austritt.

Das Gerät entspricht Lasern der Klasse 2 gemäß: IEC 60825-1:2007

FCC-Erklärung

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte, Klasse B, nach Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so festgelegt, dass sie einen ausreichenden Schutz gegen schädliche Störeinflüsse in Wohngebäuden gewährleisten.

Dieses Gerät erzeugt und nutzt Funkstrahlung und kann diese abstrahlen; es kann daher bei unsachgemäßer Montage und Nutzung Funkverbindungen stören.

Es gibt jedoch keine Garantie, dass in einer bestimmten Anlage keine Störstrahlung entsteht.

Sollte dieses Gerät den Rundfunk- oder Fernsehempfang stören, was einfach durch Aus- und Einschalten des Geräts feststellbar ist, so sollte der Benutzer eine oder mehrere der folgenden Maßnahmen ergreifen, um diese Störstrahlung auszuschalten:

• Antenne neu ausrichten oder an einer anderen Stelle anbringen.
• Abstand zwischen Gerät und Empfänger vergrößern.
• Rücksprache mit dem Händler oder einem Radio-/TV-Fachmann halten.

Elektromagnetische Verträglichkeit (EMV)

Der Begriff elektromagnetische Verträglichkeit bezeichnet die Fähigkeit des Produkts, in einer Umgebung, in der elektromagnetische Strahlung und elektrostatische Entladungen auftreten, einwandfrei zu funktionieren, ohne elektromagnetische Störungen anderer Geräte zu verursachen.

HINWEIS Der RIDGID micro LM-100 entspricht allen anwendbaren ECM-Standards. Die Möglichkeit, dass sie Störungen anderer Geräte verursachen, kann jedoch nicht ausgeschlossen werden.

Anbringen des Handgelenkbandes

Führen Sie das schmale Ende des Handgelenkbandes durch die Schlaufe am Gehäuse des micro LM-100. Fädeln Sie das Bandende durch die Schlaufe am schmalen Ende und ziehen Sie das Ganze fest an.

Abbildung 4 – Anbringen des Handgelenkbandes

Abbildung 5 – Wechseln der Batterien

Wechseln/Einlegen der Batterien/Akkus

Der micro LM-100 wird mit eingelegten Batterien geliefert. Wenn die Batterieanzeige blinkt, müssen die Batterien ausgetauscht werden. Entfernen Sie die Batterien vor längerer Lagerung, um ein Auslaufen der Batterien zu verhindern. (Abbildung 5)

1. Lösen Sie die Schraube des Batteriefachdeckels mit einem Kreuzschlitzschraubendreher und entfernen Sie den Deckel
2. Entnehmen Sie die vorhandenen Batterien.
3. Legen Sie zwei AAA-Alkalibatterien ein (LR03), beachten Sie dabei die korrekte Polarität, wie im Batteriefach angegeben

HINWEIS Verwenden Sie Batterien desselben Typs. Verwenden Sie nicht mehrere verschiedene Batterietypen. Verwenden Sie keine Kombination von gebrauchten und neuen Batterien. Die Verwendung unterschiedlicher Batterien kann zu Überhitzung und Beschädigung der Batterie führen.

1. Bringen Sie den Deckel wieder an und ziehen Sie die Schraube fest.

Inspektion vor der Benutzung

WARNING

Kontrollieren Sie vor jedem Gebrauch Ihren Entfernungsmesser und beheben Sie eventuelle Probleme, um das Risiko von Verletzungen oder Fehlmessungen zu verringern.

Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken, kann für die Augen gefährlich sein.

1. Entfernen Sie Öl, Fett oder Schmutz vom Gerät. Dies erleichtert die Inspektion.
2. Überprüfen Sie den Entfernungsmesser auf beschädigte, abgenutzte, fehlende oder falsch angebrachte Teile oder auf jegliche andere Bedingungen, die einen sicheren und normalen Betrieb des Geräts beeinträchtigen könnten.
3. Kontrollieren Sie, ob die Warnaufkleber vorhanden, sicher befestigt und gut lesbar sind. (Siehe Abbildung 6).

4. Wenn bei der Inspektion Probleme festgestellt werden, darf der Entfernungsmesser erst verwendet werden, wenn er ordnungsgemäß gewartet wurde.

5. Schalten Sie unter Befolgung der Bedienungsanleitung den Entfernungsmesser ein, führen Sie eine Messung durch und be- stätigen Sie dieselbe Messung mit einem anderen Instrument (Bandmaß usw.). Wenn die Korrelation zwischen den Messun- gen nicht akzeptabel ist, benutzen Sie den Entfernungsmesser erst wieder, nachdem er ordnungsgemäß gewartet wurde.

RIDGID 2952

Abbildung 6 – Warnaufkleber

CAUTION JIMIN MUSKMOR SUN GENT RICHEN BEETLE STRA SLAW LEAVY PROGRESS SUN GENT RICHEN CE SZQA0100010410 RIDGID. micro LM-100 Ridge Tool Company Elyria, OH USA Made in China Z 2 AAA 5 GB Batteries www.RIDGID.com

Vorbereitung und Betrieb

WARNING

Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken, kann für die Augen gefährlich sein. Schauen Sie den Laserstrahl nicht mit optischen Hilfsmitteln (wie Ferngläsern oder Teleskopen) an.

micro LM-100 Laser-Entfernungsmesser

Richten Sie den Laserstrahl nicht auf andere Personen. Stellen Sie sicher, dass der Laser über oder unter Augenhöhe ausgerichtet ist. Laserstrahlen können gefährlich für die Augen sein.

Richten Sie den Entfernungsmesser nach diesen Verfahren ein und bedienen Sie ihn entsprechend, um das Risiko von Verletzungen oder Fehlmessungen zu verringern.

1. Suchen Sie einen geeigneten Arbeitsbereich, wie im Abschnitt allgemeine Sicherheit angegeben.
2. Inspizieren Sie das zu messende Objekt und vergewissern Sie sich, dass Sie über die richtige Ausrüstung für die Anwendung verfügen. Der micro LM-100 Laser-Entfernungsmesser eignet sich für die Messung von Entfernungen bis 100 m (328 ft.). Reichweite, Genauigkeit und sonstige Informationen entnehmen Sie bitte den technischen Daten.
3. Vergewissern Sie sich, dass die gesamte Ausrüstung ordnungsgemäß geprüft wurde.

micro LM-100 Bedienelemente und Einstellungen

Ein- und Ausschalten

Drücken Sie die Einschalt-/Messtaste. Am Entfernungsmesser und Laser einzuschalten. Achten Sie darauf, dass der Laser in eine sichere Richtung gerichtet ist, bevor Sie das Gerät einschalten.

Drücken und halten Sie die Lösch-/Ausschalttaste um den Entfernungsmesser auszuschalten. Der Laser-Entfernungsmesser schaltet sich nach dreiminütiger Inaktivität automatisch aus.

Einstellen des Messungsreferenzpunkts

Wenn der Entfernungsmesser eingeschaltet ist, ist der Standard-Messreferenzpunkt die Hinterkante des Messgeräts. 📁. Drücken

Sie die Taste für den Messungsreferenzpunkt Ⓤ, um den Messungsreferenzpunkt auf die Vorderkante (Laser-Ende) des Messgeräts zu verlegen. Das Messgerät gibt einen Signalton ab und auf dem Display erscheint das Symbol für den vorderen Referenzpunkt ⚠.

Ändern der Anzeigeeinheiten

Drücken und halten Sie die Taste für Hintergrundbeleuchtung/Umschalten der Einheiten 🚫, um die Anzeigeeinheiten umzuschalten. Verfügbare Einheiten: Fuß, Meter, Zoll.

Löschen der angezeigten Daten/der letzten Aktion

Drücken Sie die Lösch-/Ausschalttaste ⏻, um die angezeigten Daten zu löschen oder die letzte Aktion abzubrechen.

Anzeigen der letzten 20 Messungen

Drücken Sie die Speichertaste, um die letzten 20 Messungen oder Berechnungsergebnisse aufzurufen, diese werden in umgekehrter Reihenfolge angezeigt. Drücken Sie die Additions- oder Subtraktionstaste + - , um diese Einträge durchzugehen.

Löschen von Daten aus dem Speicher

Drücken und halten Sie die Speichertaste 🕒️ und drücken und halten Sie die Lösch-/Ausschalttaste 🔊 gleichzeitig, um alle Daten im Speicher zu löschen.

Hintergrundbeleuchtung des Displays

Drücken und halten Sie die Taste für Hintergrundbeleuchtung zum die Display-Hintergrundbeleuchtung ein- oder auszuschalten.

Messungen

Der RIDGID micro LM-100 Laser-Entfernungsmesser hat einen Messbereich von maximal 100 m (328'). Wenn das Gerät bei hellem Sonnenlicht verwendet wird, kann sich die Reichweite verringern. Die Reflexionseigenschaften der Oberfläche können die Reichweite des Messgeräts ebenfalls verringern.

Messfehler können bei Messungen an transparenten, semipermeablen oder hochglänzenden/reflektierenden Oberflächen wie farblosen Flüssigkeiten (z.B. Wasser), Glas, Styropor, Spiegeln usw. auftreten. Das Anbringen einer im Handel erhältlichen Laserzielplatte auf der Oberfläche kann genauere Messungen ermöglichen.

HINWEIS Richten Sie den Laser nicht auf die Sonne. Dadurch kann das Messgerät beschädigt werden.

Einzel-Entfernungsmessung

1. Drücken Sie die Einschalt-/Messtaste, um den Laser zu aktivieren. Drücken Sie die Einschalt-/Messtaste erneut, um eine Messung durchzuführen.
2. Der gemessene Wert wird sofort angezeigt.

Kontinuierliche Messung, Max.- und Min.-Messung

1. Drücken und halten Sie die Taste für kontinuierliche Messung (CON), um den Modus für kontinuierliche Messung zu aktivieren. Im Modus für kontinuierliche Messung wird der gemessene Wert etwa alle 0,5 Sekunden in der dritten Zeile aktualisiert. Die entsprechenden Minimal- und Maximalwerte werden dynamisch in der ersten und zweiten Zeile angezeigt.
2. Drücken und halten Sie entweder die Einschalt-/Messtaste oder die Lösch-/Ausschalttaste, um die Durchführung kontinuierlicher Messungen zu beenden. Das Gerät stoppt automatisch nach 100 kontinuierlichen Messungen.

Addieren/Subtrahieren von Messungen

1. Drücken Sie die Additionstaste, um die nächste Messung zur vorherigen zu addieren.
2. Drücken Sie die Subtraktionstaste ⏻, um die nächste Messung von der vorherigen zu subtrahieren.
3. Drücken Sie die Lösch-/Ausschalttaste Ⓗ, um die letzte Aktion abzubrechen.
4. Drücken Sie die Lösch-/Ausschalttaste erneut, um Einzelmessungen durchzuführen.

Flächenmessung

1. Drücken Sie die Flächen-/Volumentaste . Das Symbol erscheint im Display. Die zu messende Entfernung blinkt im Symbol.
2. Drücken Sie die Einschalt-/Messtaste 📄, um die erste Messung (z.B. Länge) vorzunehmen.
3. Drücken Sie die Einschalt-/Messtaste erneut, um die zweite Messung (z.B. Breite) vorzunehmen.
4. Das Resultat der Flächenberechnung erscheint in der dritten Zeile, die einzelnen Messwerte werden in den Zeilen 1 und 2 angezeigt.

Volumenmessung

1. Drücken Sie die Flächen-/Volumentaste . Das Symbol erscheint im Display. Die zu messende Entfernung blinkt im Symbol.
2. Drücken Sie die Flächen-/Volumentaste erneut, das Symbol für Volumenmessung erscheint im Display. Die zu messende Entfernung blinkt im Symbol
3. Drücken Sie die Einschalt-/Messtaste 📁, um die erste Messung (z.B. Länge) vorzunehmen.

RIDGID

micro LM-100 Laser-Entfernungsmesser

1. Drücken Sie die Einschalt-/Messtaste erneut, um die zweite Messung (z.B. Breite) vorzunehmen.
2. Das Resultat der Flächenberechnung erscheint in der dritten Zeile, die einzelnen Messwerte werden in den Zeilen 1 und 2 angezeigt.
3. Drücken Sie die Einschalt-/Messtaste erneut und messen Sie die dritte Entfernung (z.B. Höhe). Der Wert wird in der zweiten Zeile angezeigt.

Das Resultat der Volumenberechnung erscheint in der dritten Zeile.

Indirekte Messungen

Indirekte Messungen werden verwendet, wenn eine direkte Messung nicht möglich ist. Indirekte Messungen werden anhand der Messung der Hypotenuse und einer Seite eines rechtwinkligen Dreiecks (Dreieck mit einem 90-Grad-Winkel) berechnet. Wenn zum Beispiel die Höhe einer Wand vom Boden aus berechnet wird, würde man die Messungen bis zur Oberkante der Wand (Hypotenuse) und senkrecht zur Linie zwischen den beiden Messpunkten an der Wandbasis (Seite) vornehmen. Anhand dieser beiden Messungen wird der Abstand zwischen den beiden Messpunkten berechnet.

Indirekte Messungen sind weniger genau als direkte Messungen. Um bei indirekten Messungen eine größtmögliche Genauigkeit zu erreichen, halten Sie den micro LM-100 bei allen Messungen in derselben Position (und verändern Sie nur den Winkel). Achten Sie darauf, dass der Laserstrahl senkrecht zur Linie zwischen den Messpunkten steht, wenn Sie die Seite des Dreiecks messen. Alle Messungen müssen an Punkten auf einer einzigen Geraden erfolgen.

Verwendung von zwei Punkten

Abbildung 7 - Indirekte Messung mit zwei Punkten

1. Drücken Sie die Taste für indirekte Messung einmal. Das Symbol erscheint im Display. Die zu messende Entfernung blinkt im Symbol.
2. Drücken Sie die Einschalt-/Messtaste, um den Laser einzuschalten, richten Sie den Laser auf den oberen Punkt (1) und lösen Sie die Messung aus. Die Messung wird in der ersten Zeile angezeigt.
3. Die nächste zu messende Entfernung blinkt.
4. Drücken Sie die Einschalt-/Messtaste 🎨, um den Laser einzuschalten, halten Sie dabei das Instrument möglichst senkrecht zur Linie zwischen den Messungen, drücken Sie die Einschalt-/Messtaste 🎨 erneut, um das Entfernungsresultat des horizontalen Punktes (2) zu messen. Die Messung wird in der zweiten Zeile angezeigt.
5. Das Resultat der Berechnung erscheint in der dritten Zeile.

Verwendung von drei Punkten

Abbildung 8 - Indirekte Messung mit drei Punkten

1. Drücken Sie die Taste für indirekte Messung einmal, das Symbol erscheint im Display. Die zu messende Entfernung blinkt im Symbol.
2. Drücken Sie die Taste für indirekte Messung erneut, das Symbol erscheint im Display. Die zu messende Entfernung blinkt im Symbol.
3. Richten Sie den Laser auf den unteren Punkt (1) und drücken Sie die Taste 1, um die Messung vorzunehmen. Die Messung wird in der ersten Zeile angezeigt.
4. Die nächste zu messende Entfernung blinkt.
5. Drücken Sie die Einschalt-/Messtaste 🎨, um den Laser einzuschalten, halten Sie dabei das Instrument möglichst senkrecht zur Linie zwischen den Messungen, drücken Sie die Einschalt-/Messtaste 🎨 erneut, um das Entfernungsresultat des horizontalen Punktes (2) zu messen. Die Messung wird in der zweiten Zeile angezeigt.
6. Drücken Sie die Einschalt-/Messtaste 📁, um den Laser einzuschalten, richten Sie den Laser auf den oberen Punkt, drücken Sie

die Einschalt-/Messtaste 📁, um die Messung vorzunehmen. Die Messung wird in der zweiten Zeile angezeigt.

1. Das Resultat der Berechnung erscheint in der dritten Zeile.

Reinigung

Tauchen Sie den RIDGID micro LM-100 nicht in Wasser. Wischen Sie Schmutz mit einem feuchten weichen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder -lösungen. Behandeln Sie das Instrument mit der gleichen Sorgfalt wie ein Teleskop oder eine Kamera.

Aufbewahrung

Der RIDGID micro LM-100 Laser-Entfernungsmesser muss in einem trockenen, sicheren Bereich bei einer Temperatur zwischen -10°C (14°F) und 60°C (158°F) aufbewahrt werden.

Bewahren Sie das Gerät unter Verschluss auf, außer Reichweite von Kindern und Personen, die mit dem Laser-Entfernungsmesser nicht vertraut sind.

Entfernen Sie die Batterien vor jeder längeren Lagerung oder vor dem Versand, um ein Auslaufen der Batterien zu vermeiden.

Wartung und Reparatur

WARNING

Die Betriebssicherheit des RIDGID micro LM-100 kann durch unsachgemäße Wartung oder Reparatur beeinträchtigt werden.

Wartung und Reparatur des RIDGID micro LM-100 müssen von einem autorisierten RIDGID Kundendienst-Center durchgeführt werden.

Falls Sie Informationen zu einem autorisierten RIDGID Kundendienst-Center in Ihrer Nähe benötigen oder Fragen zu Service oder Reparatur haben:

- Wenden Sie sich an Ihren örtlichen RIDGID-Händler.

micro LM-100 Laser-Entfernungsmesser

• Besuchen Sie RIDGID.com, um Ihren örtlichen Ridge Tool-Ansprechpartner zu finden.
• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada telefonisch unter [phone].

Vorschläge zur Behebung von Störungen entnehmen Sie bitte dem Abschnitt Fehlerbehebung.

Entsorgung

Teile des micro LM-100 Laser-Entfernungsmessers enthalten wertvolle Materialien und können recycelt werden. Hierfür gibt es auf Recycling spezialisierte Betriebe, die u. U. auch örtlich ansässig sind. Entsorgen Sie die Teile entsprechend den örtlich geltenden Bestimmungen. Weitere Informationen erhalten Sie bei der örtlichen Abfallwirtschaftsbehörde.

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähig

ge Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Entsorgung von Akkus

Für EG-Länder: Defekte oder gebrauchte Batterien müssen gemäß der Richtlinie 2012/19/EU recycelt werden.

Fehlerbehebung - Fehlercodes

CODE URSACHE	ABHILFEMASSNAHME
204	Berechnungsfehler. Verfahren wiederholen.
208	Empfangenes Signal zu schwach, Messzeit zu lang, Entfernung >100 m.	Zielplatte verwenden.
209	Empfangenes Signal zu stark. Ziel reflektiert zu stark. Eine handelsübliche Zielplatte verwenden.
252	Temperatur zu hoch. Instrument abkühlen lassen.
253	Temperatur zu niedrig. Instrument erwärmen.
255	Hardware-Fehler. Schalten Sie das Gerät aus und wieder ein. Falls das Symbol immer noch erscheint, wenden Sie sich bitte an den technischen Support.

micro LM-100 Laser-Entfernungsmesser

RIDGID

RIDGID® micro LM-100 Laser Distance Meter

EG KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie entsprechend der Bedienungsanleitung verwendet werden, die einschlägigen Anforderungen der folgenden Richtlinien und Normen erfüllen.

Name: Harald Krondorfer
