Produkttyp	Direktbefeuerter Zusatzheizer (Heißlufterzeuger)
Marke	Perel
Modell	FT130C
Abmessungen (L x B x H)	880 x 456 x 590 mm
Gewicht	21 kg
Stromversorgung	220-240 V~, 50 Hz, 230 W
Schutzart IP	IPX4
Nennwärmeleistung	30 kW (102.360 BTU/h)
Maximale Heizfläche	320 - 420 m²
Luftdurchsatz	720 m³/h
Kraftstoffverbrauch	2,80 l/h
Tankkapazität	38 l
Geeigneter Kraftstoff	Diesel oder Kerosin (vorzugsweise Kerosin 1-K)
Nutzungsgrad	100 % (Hu)
Zündungsart	Elektronisch
Temperaturregelung	Einstellbarer elektronischer Thermostat
Anzeige	Raumtemperatur und Fehlercodes (E1, E2)
Sicherheitsfunktionen	Überhitzungsschutz, automatische Abschaltung bei Flammenausfall, Lock-out-Modus
Empfohlene Wartung	Regelmäßige Reinigung der Luftfilter, Überprüfung und Reinigung der Düse, Kontrolle des Kompressordrucks
Hauptersatzteile	Düse, Luftfilter Ein- und Auslass, Zündelektrode, Tragegriff und Transporträder
Im Lieferumfang enthaltenes Zubehör	Ständer, 8 M5-Schrauben, 8 Unterlegscheiben, 2 M12-Muttern, Achse, 2 Räder, 2 Splinte, Griff
Vorgesehene Verwendung	Außenbereich oder gut belüfteter Innenbereich, nicht als Hauptheizung oder für den Hausgebrauch geeignet
Umweltinformationen	Nicht mit dem Hausmüll entsorgen, auf dem Recyclinghof recyceln (Symbol durchgestrichene Mülltonne)

Häufig gestellte Fragen - FT130C Perel

Welchen Kraftstoff soll ich im Perel FT130C verwenden?

Verwenden Sie Kerosin oder Diesel. Kerosin 1-K wird für eine sauberere Verbrennung empfohlen. Niemals Benzin, Alkohol oder andere entflammbare Brennstoffe verwenden.

Wie starte ich die Heizung FT130C?

Füllen Sie den Kraftstofftank, schließen Sie das Gerät an eine geerdete Steckdose an, schalten Sie den Schalter auf ON. Das Gerät startet automatisch, wenn die eingestellte Temperatur höher als die Raumtemperatur ist.

Was tun, wenn das Gerät nicht startet und E1 anzeigt?

Der Code E1 weist auf ein Problem mit der Stromversorgung oder Überhitzung hin. Überprüfen Sie das Netzkabel, die Spannung, und stellen Sie sicher, dass die Luftein- und -auslässe nicht blockiert sind. Setzen Sie zurück, indem Sie den Schalter auf OFF und dann ON stellen.

Wie warte ich die Luftfilter des FT130C?

Entfernen Sie das Lufteinlassgitter, waschen Sie den Einlassfilter mit einem neutralen Reinigungsmittel, trocknen Sie ihn gründlich, bevor Sie ihn wieder einbauen. Der Auslassfilter sollte einmal im Jahr ausgetauscht werden.

Welche Sicherheitsabstände sind einzuhalten?

Stellen Sie das Gerät mindestens 0,6 m von den Seitenwänden entfernt auf, 1 m vor dem Lufteinlass, 1,5 m darüber, 3 m vor dem Luftauslass, und legen Sie nichts auf das Gerät. Decken Sie das Gerät niemals ab.

Kann ich den FT130C im Innenbereich verwenden?

Ja, nur in einem gut belüfteten Raum. Die Belüftung muss eine Mindestfläche von 25 cm²/kW Leistung haben, oben und unten verteilt, mit einem Minimum von 800 cm² für dieses Modell.

Wie stelle ich den Kompressordruck ein?

Dies darf nur von einem qualifizierten Techniker durchgeführt werden. Schrauben Sie die Kappe des Manometers ab, schließen Sie ein Manometer an, schalten Sie das Gerät ein und stellen Sie den Druck durch Drehen der Entlüftungsschraube ein: im Uhrzeigersinn zum Erhöhen, gegen Uhrzeigersinn zum Verringern.

Was tun bei Überhitzung oder unerwartetem Stillstand?

Das Gerät stoppt automatisch. Warten Sie, bis es abgekühlt ist, überprüfen Sie, ob nichts die Luftein- und -auslässe blockiert. Setzen Sie das Gerät zurück, indem Sie den Schalter auf OFF und dann ON stellen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Händler.

Wie reinige ich die Düse des FT130C?

Schrauben Sie die Düse vom Düsenhalter ab, blasen Sie Druckluft durch den Lufteinlass, um Verschmutzungen zu entfernen. Ersetzen Sie die Düse bei Bedarf.

Welches Zubehör wird mitgeliefert?

Das Gerät wird mit einem Ständer, 6 bis 8 M5-Schrauben, Federringen, flachen Unterlegscheiben, 2 M12-Muttern, 2 Rädern, einer Achse, 2 Splinten und einem Griff geliefert. Für den FT130C enthält das Set 8 Schrauben/Unterlegscheiben.

BEDIENUNGSANLEITUNG FT130C Perel

BEDIENUNGSANLEITUNG 42

INSTRUKCJA OBSŁUGI 52

MANUAL DO UTILIZADOR 62

Dieses Produkt eignet sich nicht als Hauptheizgerät.

A	2x schroef
B	2x platte ring

c	1x handgreep

Elektrische gegevens

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

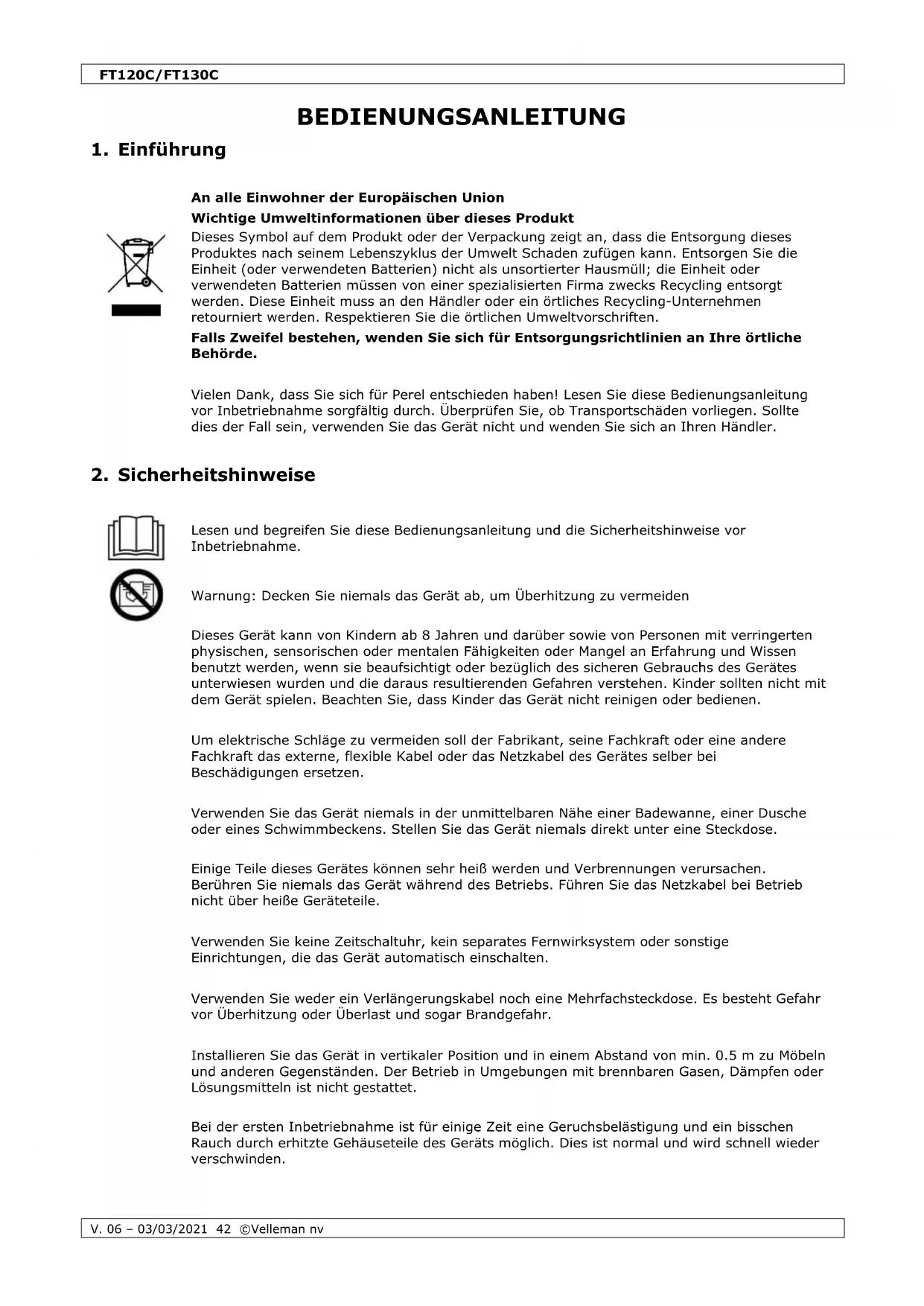

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Warnung: Decken Sie niemals das Gerät ab, um Überhitzung zu vermeiden

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe, flexible Kabel oder das Netzkabel des Gerätes selber bei Beschädigungen ersetzen.

Verwenden Sie das Gerät niemals in der unmittelbaren Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens. Stellen Sie das Gerät niemals direkt unter eine Steckdose.

Einige Teile dieses Gerätes können sehr heiß werden und Verbrennungen verursachen. Berühren Sie niemals das Gerät während des Betriebs. Führen Sie das Netzkabel bei Betrieb nicht über heiße Geräteteile.

Verwenden Sie keine Zeitschaltuhr, kein separates Fernwirksystem oder sonstige Einrichtungen, die das Gerät automatisch einschalten.

Verwenden Sie weder ein Verlängerungskabel noch eine Mehrfachsteckdose. Es besteht Gefahr vor Überhitzung oder Überlast und sogar Brandgefahr.

Installieren Sie das Gerät in vertikaler Position und in einem Abstand von min. 0.5 m zu Möbeln und anderen Gegenständen. Der Betrieb in Umgebungen mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet.

Bei der ersten Inbetriebnahme ist für einige Zeit eine Geruchsbelästigung und ein bisschen Rauch durch erhitzte Gehäuseteile des Geräts möglich. Dies ist normal und wird schnell wieder verschwinden.

Die Warmluftgeneratoren mit Direktverbrennung verwenden die Luft (Sauerstoff), die in der Umgebung enthalten ist, in der sie eingesetzt werden. Für eine angemessene Luftmenge für die Belüftung und die Verbrennung sorgen.

Lagern oder verwenden Sie Benzin oder andere brennbare Substanzen nicht in der Nähe dieses Gerätes. Halten Sie die festen entzündlichen Substanzen wie Baumaterial, Papier oder Karton in einem Sicherheitsabstand zum Gerät. Verwenden Sie das Gerät nicht in Umgebungen, die flüchtige oder in der Luft verteilte brennbare Substanzen enthalten oder enthalten können oder Produkte wie Benzin, Lösungsmittel, Verdünnungsmittel für Lacke, Pulver oder nicht bekannte Chemikalien.

Die Warmluftgeneratoren mit Direktverbrennung können zu Vergiftungen durch Kohlenmonoxid (CO) führen, wenn sie unsachgemäß verwendet werden (z.B. im Innenbereich ohne angemessenen Luftaustausch oder wenn sie nicht korrekt funktionieren). Die Vergiftung durch Kohlenmonoxid (CO) kann zum Tod führen.

Das Gerät eignet sich nicht für den Gebrauch im Haushalt oder Freizeitaktivitäten (Wohnmobile).

Die Elektrikanlage, mit der das Gerät verbunden ist, muss den geltenden Gesetzen und Bestimmungen im Bestimmungsland entsprechen. Stellen Sie sicher, dass die Stromversorgung mit einem Fehlerstrom-Schutzschalter ausgestattet ist.

Ziehen Sie vor jeglichen Wartungsarbeiten den Netzstecker aus der Steckdose.

Überprüfen Sie vor Gebrauch immer das Netzkabel. Quetschen Sie das Netzkabel nicht und schützen Sie es vor Beschädigungen. Zur Vermeidung von Gefährdungen darf das äußere biegsame Kabel ausschließlich vom Hersteller oder seinem Service-Vertreter ersetzt werden.

Die Auslassöffnung wird während des Betriebs sehr warm. Berühren Sie diese nicht!

Das nicht genau Befolgen der in dieser Anleitung enthaltenen Informationen, kann zum Tod, schweren Personenschäden und Schäden durch Gefahren von Brand, Verbrennungen, Ersticken, Kohlenmonoxidvergiftungen und/oder Elektroschock führen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

A B C

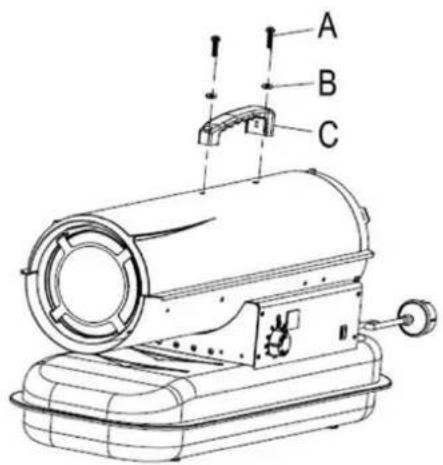

A	2x Schraube
B	2x Unterlegscheibe

C	1 x Handgriff

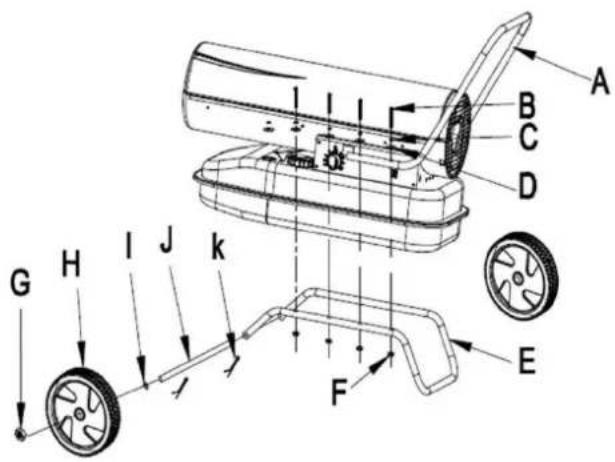

A	1 x Handgriff
B	6x oder 8x Schraube
C	6x oder 8x Federscheibe
D	6x oder 8x Unterlegscheibe
E	1x Fuß
F	6x oder 8x Mutter (M5)

G	2x Mutter (M12)
H	2x Rad
I	2x Unterlegscheibe (∅ 12)
J	1x Achse
K	2x Splint

5. Installation

Stellen Sie das Gerät auf eine ebene, trockene, stabile und rutschfeste Oberfläche.

Die Warmluftgeneratoren mit Direktverbrennung eignen sich für den Einsatz im Freien oder in gut belüfteten Räumen. Stellen Sie sicher, dass es für den Einsatz im Innenbereich Öffnungen für die kontinuierliche Belüftung mit einer Mindestfläche von 25 cm ^2 /kW Wärmeleistung, gleichmäßig von oben nach unten verteilt (min. 250 cm ^2 ), gibt.

FT120C	FT130C
600 cm ^2	800 cm ^2

Positionieren Sie das Gerät in aufrechter und horizontaler Position.

Stellen Sie das Gerät nicht in der Nähe von Mauern, in Ecken oder unter niedrigen Decken auf. Stellen Sie das Gerät nicht unter einer Steckdose auf. Stellen Sie das Gerät nicht auf fahrende Fahrzeuge oder an Stellen, wo es umkippen kann.

Halten Sie das Gerät von entzündlichen, brennbaren, explosiven oder korrodierenden Materialien fern. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Badewannen, Duschen oder Schwimmbecken auf. Halten Sie das Gerät von Vorhängen oder ähnlichen Materialien fern, die den Luftein- oder Auslass blockieren könnten. Blockieren Sie nie, gleich aus welchen gründen, die Luftein- und Ausgangsbereiche.

Halten Sie das Versorgungskabel von Wärmequellen, scharfen Kanten, schneidenden oder beweglichen Teilen fern.

Setzen Sie das Gerät keinen direkten Witterungseinflüssen oder übermäßiger Feuchtigkeit aus.

Stellen Sie das Gerät auf einer feuerfesten Fläche auf.

Schließen Sie Warmluftgeneratoren mit Direktverbrennung nicht an Leitungen für Luftschächte an.

Halten Sie streng alle allgemeinen und lokalen geltenden Brandschutzbestimmungen ein. In jedem Fall, müssen die folgenden Mindestsicherheitsabstände von jeglichen Gegenständen oder Materialien zum Gerät gewährleistet werden.

seitlich	0.6 m
Lufteinlass	1 m
Oben	1.5 m
Luftauslass	3 m
Boden	0 m

6. Brennstoff

Das Gerät funktioniert mit Heizöl oder Diesel. Heizöl verbrennt am saubersten. Beachten Sie, dass je mehr Stoffe und Verschmutzung sich im Brennstoff befinden, desto mehr Belüftung erforderlich ist! Verwenden Sie also den möglichst sauberen Brennstoff.

Heizöl darf nur in blauen Behältern gelagert warden. Rote Behälter sind Benzin vorbehalten.

Benutzen Sie niemals einen anderen Brennstof (z.B. Benzin, Alkohol, Ölverbindungen usw.). Brand- oder Explosionsgefahr!

Lagern Sie Heizöl niemals in direktem Sonnenlicht oder in der Nähe einer Wärmequelle.

Lagern Sie Heizöl nicht in Wohn-/Arbeitsräumen, sondern in einem gut belüfteten Raum (z.B. Schuppen, Lager, usw.).

Benutzen Sie niemals Heizöl der letzten Saison. Die Qualität von Heizöl lässt mit der Zeit nach und wird nicht gut brennen.

Benutzen Sie vorzugsweise 1-K-Heizöl. Ein anderes Heizöl von Premiumqualität dürfen Sie auch verwenden.

7. Anwendung

7.1 Inbetriebnahme

1. Füllen Sie den Tank mit dem geeigneten Brennstof. Die Kraftstoffanzeige im oberen Teil des Tanks gestattet die Kontrolle des Füllstands.
2. Schließen Sie das Gerät nur an eine geerdete Steckdose an.
3. Die Anzeige-LED leuchtet und die Umgebungstemperatur wird auf dem Dispslay angezeigt.
4. Stellen Sie den EIN/AUS-Schalter auf ON. Das Gerät schaltet sich ein wenn die Umgebungstemperatur niedriger ist als die eingestellte Temperatur am Thermostatreglers. Das Gerät stoppt wenn die gewünschte Umgebungstemperatur erreicht wird.

7.2 Kaltstart

Bei sehr niedrigen Temperaturen müssen Sie die Luftauslassöffnung während der Start mit einem Finger verschließen. Im Fall von Betriebsstörungen (Fehlen der Flamme, reduzierter Luftdurchsatz, schlechte Verbrennung) stoppt das Gerät und die LED beginnt zu blinken (Blockier-Modus).

7.3 Manuell rücksetzen/neu starten

Befindet sich das Gerät im Blockier-Modus, dann müssen Sie das Problem vor dem Neustart feststellen und beheben. Um das Gerät zurückzustellen, stellen Sie den EIN/AUS-Schalter auf OFF und danach wieder auf ON.

Im Fall von wiederholten Funktionsstörungen, wenden Sie sich an Ihren Händler.

7.4 Das Gerät abschalten

Stellen Sie den EIN/AUS-Schalter auf OFF und ziehen Sie den Stecker aus der Steckdose.

8. Reinigung und Wartung

Allgemeines

Schalten Sie das Gerät vor Reinigung aus, ziehen Sie den Netzstecker und lassen Sie es völlig abkühlen.

Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit. Setzen Sie das Gerät keinem Spritzwasser oder anderen Flüssigkeiten aus.

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Halten Sie den Lufteinlass und den Ventilator frei von Staub oder Schmutz. Um die inneren Teile zu reinigen, müssen Sie Druckluft über die Luftansaugung einblasen.

Stellen Sie sicher, dass das Gerät völlig abgekühlt und trocken ist, bevor Sie es lagern. Decken Sie das Gerät mit einem Kunststofftasche ab und lagern Sie es an einem trockenen, gut belüftetem Ort.

Lassen Sie die folgenden Teile jedes Jahr vor Gebrauch von Fachpersonal kontrollieren:

Düse

Lösen Sie die Düse sorgfältig aus der Halterung. Reinigen Sie Düse mit Druckluft, um diese frei von Staub und Schmutz zu machen. Ersetzen Sie gegebenenfals. die Düse.

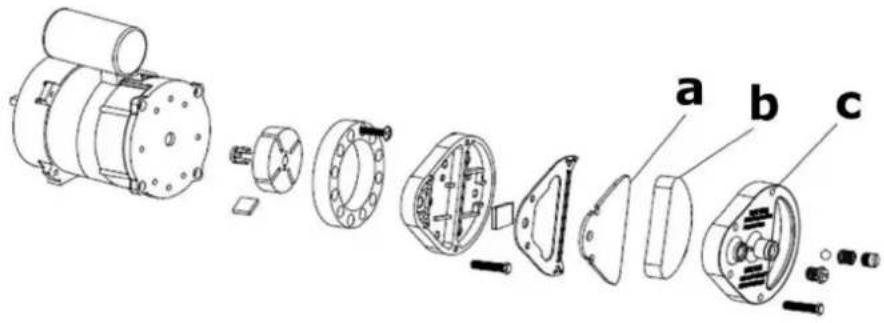

Luftfilter

Reinigen Sie die Luftfilter. Entfernen Sie den Filterdeckel [c], reinigen Sie den Lufteinlassfilter [b] mit einem milden Reinigungsmittel und trocknen Sie gut ab, bevor Sie ihn erneut montieren. Ersetzen Sie den Luftauslassfilter [a] einmal im Jahr.

Reinigen Sie die Einschaltelektroden, stellen Sie diese ein und ersetzen Sie diese bei Bedarf.

Pure electrical component outline diagram without any text, numbers, or symbols

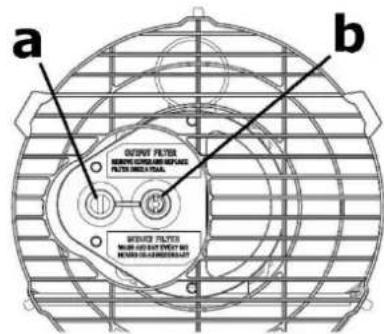

Druckeinstellung am Kompressor

Der Luftdruck am Kompressor ist werkseitig eingestellt und darf nur von Fachpersonal kontrolliert und eingestellt werden. Unsachgemäße Änderungen können zu Gefahrensituationen führen.

Lösen Sie den Verschluss [a]. Schließen Sie ein Manometer an den Druckanschluss auf dem hinteren Gitter an. Starten Sie das Gerät und lesen Sie Druckwert ab. Stellen Sie ggf. den Druck auf den korrekten Wert ein, indem Sie die Einstellschraube (Entlüftungsöffnung [b]) im Uhrzeigersinn drehen zum Erhöhen und gegen den Uhrzeigersinn zum Verringern.

a b OUTRUN FILTER WITH OUTRUN FILTER WITH OUTRUN FILTER 1 2 3 4 5

a

Verschluss

b

Entlüftungsöffnung

Elektrische Teile

Kontrollieren Sie alle Verkabelungen, die elektrischen Bauteile und Anschlüsse.

9. Problemlösung

Problem	Ursache	Beseitigung
Der Motor startet nicht.→ E1 erscheint auf dem Display.	Keine Spannung oder niedrige Spannung.	Kontrollieren Sie die Spannung und das Stromnetz.
		Kontrollieren Sie die Sicherung und ersetzen Sie diese, wenn erforderlich.
	Kabel defekt oder beschädigt	Kontrollieren Sie und ersetzen Sie wenn erforderlich.
	Motor/Kondensator defekt	Kontrollieren Sie und ersetzen Sie wenn erforderlich.
	Durch Überhitzung befindet sich das Gerät im Lock-Out-Modus	Suchen Sie die Ursache der Überhitzung. Schalten Sie das Gerät aus. Kontrollieren Sie den Lufteinlass und den Luftauslass. Warten Sie einige Minuten und starten Sie das Gerät dann neu.
→ E2 erscheint auf dem Display.	Die Temperatursonde ist defekt.	Kontrollieren Sie die Temperatursonde und ersetzen Sie diese, wenn erforderlich.
		Kontrollieren Sie die Leiterplatte und ersetzen Sie diese, wenn erforderlich.
Der Motor läuft aber das Gerät schaltet nicht ein.→ E1 erscheint auf dem Display.	Leerer Kraftstofftank oder Kraftstoff nicht korrekt oder verschmutzt.	Entfernen Sie den falschen oder verschmutzten Kraftstoff. Füllen Sie den Tank mit Diesel oder Kerosin.
	Filter verstopft.	Reinigen oder ersetzen Sie den Filter.
	Dichtigkeitsproblem	Kontrollieren Sie die Leitungen, ziehen Sie die Anschlüsse an und ersetzen Sie diese, wenn erforderlich.
	Düse verstopft.	Reinigen Sie die Düse mit Pressluft und ersetzen Sie diese, wenn erforderlich.
	Erhöhung der Viskosität des Kraftstoffs bei niedriger Temperatur.	Mischen Sie Diesel mit 10-20 % Kerosin.
Es kommen Flammen aus dem Luftauslass.→ E1 erscheint auf dem Display.	Unzureichende Luftzufuhr in der Brennkammer.	Kontrollieren Sie den Lufteinlass, den Ventilator und den Motor.
	Druck am Kompressor zu hoch.	Kontrollieren Sie den Luftdruck und stellen Sie ggf. ein.
Das Gerät stoppt während des Betriebs.→ Die Umgebungstemperatur wird angezeigt.	Die Umgebungstemperatur hat den eingestellten Temperatur erreicht.	Das ist normal. Um das Gerät wieder zu starten, stellen Sie eine höhere Temperatur mit dem Temperaturregler ein.
Das Gerät stoppt während des Betriebs.→ E1 erscheint auf dem Display.	Flamme fehlt.	Kontrollieren Sie und lösen Sie das Problem. Um das Gerät wieder zu starten, schalten Sie es (0) aus und danach wieder ein (I). Rufen Sie ggf. den technischen Dienst an.
	Schlechte Verbrennung.
	Verringerte Luftzufuhr.
	Überhitzung.

10. Technische Daten

Stromversorgung.... 220-240 V\~, 50 Hz, 230 W

Brennstoff...... Diesel/Kerosin

IP-Schutzart....IPX4

FT120C

Leistung 20 kW

Temperatur....68240 BTU/h

Tankinhalt 19 L

geeignet zum Aufheizen von Oberflächen bis max. 220-300 m²

Brennstoffverbrauch.... 1.94 L/h

Luftdurchsatz ....550 m³/h

Abmessungen 750 x 315 x 415 mm

Gewicht.... 14 kg

Erforderliche Angaben zu Einzelraumheizgeräten für gasförmige/flüssige Brennstoffe

Modellkennung(en): FT120C
Indirekte Heizfunktion: nein
Direkte Heizfunktion: 20 (kW)
Indirekte Wärmeleistung: N.A. (kW)
Brennstoff								Raumheizungs-Emissionen (*)
								NOx
Bitte Brennstoffart auswählen		flüssig				Kerosin		79 [mg/kWhinput] (GCV)
Angabe	Symbol	Wert		Einheit		Angabe		Symbol	Wert	Einheit
Wärmeleistung						Thermischer Wirkungsgrad (NCV)
Nennwärmeleistung	Pnom	20.0		kW		thermischer Wirkungsgrad bei Nennwärmeleistung		_th,nom	100	%
Mindestwärmeleistung (Richtwert)	Pmin	N.A.		kW		thermischer Wirkungsgrad bei Mindestwärmeleistung (Richt-wert)		_th,min	N.A.	%
Hilfsstromverbrauch						Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Nennwärmeleistung	elmax	0.002		kW		einstufige Wärmeleistung, keine Raumtemperaturkontrolle				nein
Bei Mindestwärmeleistung	elmin	N.A.		kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle				nein
Im Bereitschaftszustand	elsB	N.A.		kW		Raumtemperaturkontrolle mit mechanischem Thermostat				nein
						mit elektronischer Raumtemperaturkontrolle				ja
						elektronische Raumtemperaturkontrolle und Tageszeitregelung				nein
						elektronische Raumtemperaturkontrolle und Wochentagsregelung				nein

					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Präsenzerkennung			nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster			nein
					mit Fernbedienungsoption			nein
					mit adaptiver Regelung des Heizbeginns			nein
					mit Betriebszeitbegrenzung			nein
					mit Schwarzkugelsensor			nein
Leistungsbedarf der Pilotflamme
Leistungsbedarf der Pilotflamme (soweit vorhanden)	P_pilot	0	kW
Kontaktangaben	Velleman nvLegen Heirweg 33, 9890 Gavere, Belgien
(*) NO_x = Stickoxide

FT130C

Leistung 30 kW

Temperatur....10236 BTU/h

Tankinhalt 38 L

geeignet zum Aufheizen von Oberflächen bis max.... 320-420 m²

Brennstoffverbrauch.... 2.80 L/h

Luftdurchsatz 720 m³/h

Abmessungen 880 x 456 x 590 mm

Gewicht.... 21 kg

Erforderliche Angaben zu Einzelraumheizgeräten für gasförmige/flüssige Brennstoffe

Modellkennung(en): FT130C
Indirekte Heizfunktion: nein
Direkte Heizfunktion: 30 (kW)
Indirekte Wärmeleistung: N.A. (kW)
Brennstoff							Raumheizungs-Emissionen (*)
							NOx
Bitte Brennstoffart auswählen		flüssig				Kerosin	69 [mg/kWh input] (GCV)
Angabe	Symbol	Wert	Einheit		Angabe		Symbol	Wert	Einheit
Wärmeleistung					Thermischer Wirkungsgrad (NCV)
Nennwärmeleistung	Pnom	30.0	kW		thermischer Wirkungsgrad bei Nennwärmeleistung		_th,nom	100	%
Mindestwärmeleistung (Richtwert)	Pmin	N.A.	kW		thermischer Wirkungsgrad bei Mindestwärmeleistung (Richt-wert)		_th,min	N.A.	%

Hilfsstromverbrauch					Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Nennwärmeleistung	el_max	0.002	kW		einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Bei Mindestwärmeleistung	el_min	N.A.	kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle			nein
Im Bereitschaftszustand	el_sb	N.A.	kW		Raumtemperaturkontrolle mit mechanischem Thermostat			nein
					mit elektronischer Raumtemperaturkontrolle			ja
					elektronische Raumtemperaturkontrolle und Tageszeitregelung			nein
					elektronische Raumtemperaturkontrolle und Wochentagsregelung			nein
					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Präsenzerkennung			nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster			nein
					mit Fernbedienungsoption			nein
					mit adaptiver Regelung des Heizbeginns			nein
					mit Betriebszeitbegrenzung			nein
					mit Schwarzkugelsensor			nein
Leistungsbedarf der Pilotflamme
Leistungsbedarf der Pilotflamme (soweit vorhanden)	P_pilot	0	kW
Kontaktangaben	Velleman nvLegen Heirweg 33, 9890 Gavere, Belgien
(*) NO_x = Stickoxide

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EÜ. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinz

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jedé kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PT
