BEDIENUNGSANLEITUNG EvolS Pro BLANCO

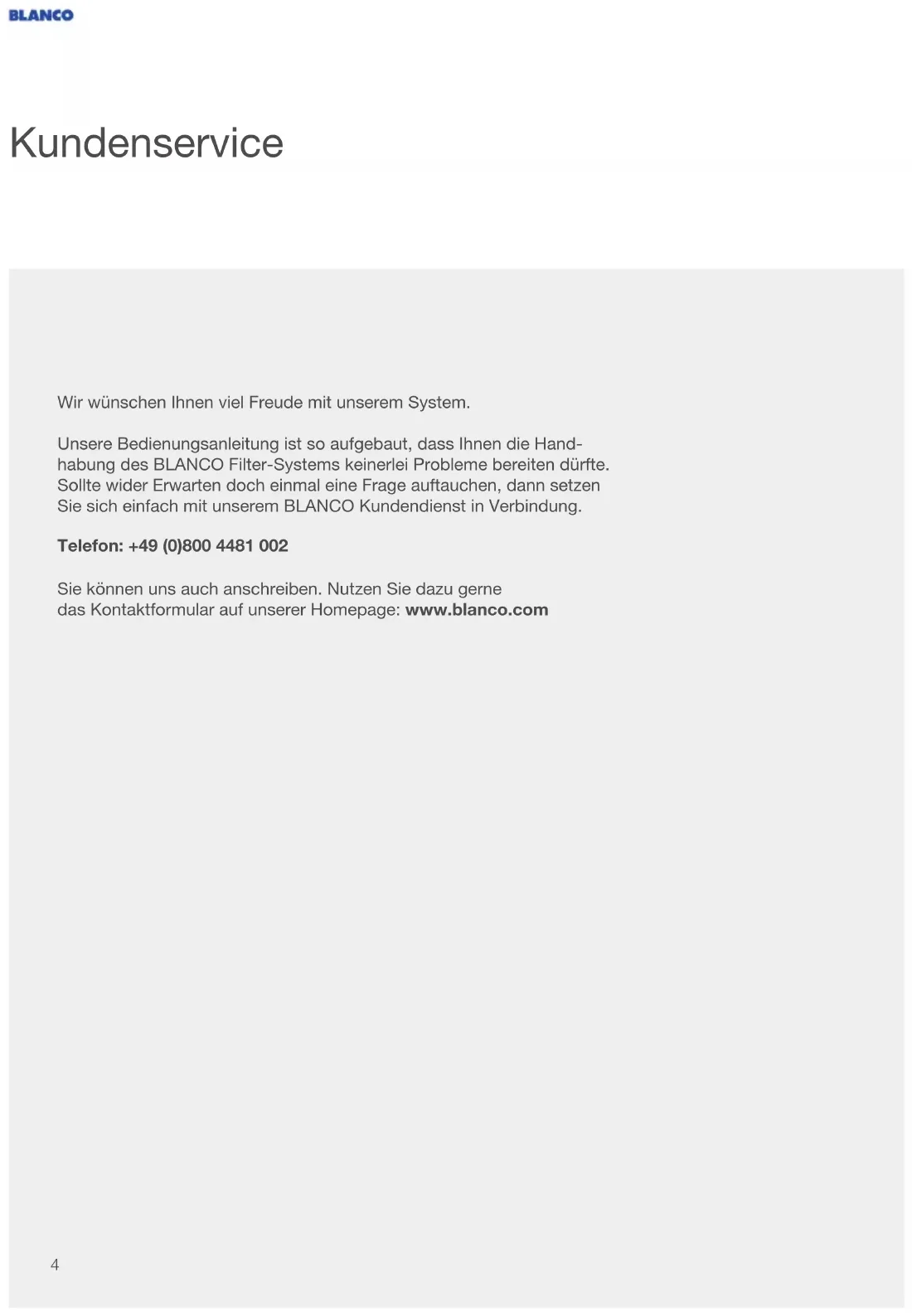

German Bedienungsanleitung 3 English User manual 23 French Mode d’emploi 43 Flemish Gebruiksaanwijzing 63 Italian Istruzione d’uso 83 Polish Instrukcja obsługi 103 Russian Руководство по эксплуатации 123 Spanish Manual de instrucciones 143 Chinese 操作说明 cāozuò shuōmíng 163Inhalt Kundenservice 4 Einführung 5 Sicherheitshinweise 6 BLANCO drink.filter EVOL-S Pro 8 Übersicht _________________________________________________________________________ 8 Filtereinheit ________________________________________________________________________ 9 Filter Küchenarmatur _______________________________________________________________ 10 Filter-Bedieneinheit ________________________________________________________________ 11 Bedienung 12 Kaltes & warmes Leitungswasser ____________________________________________________ 12 Filterwasser ______________________________________________________________________ 13 Wechsel Filterkartusche 14 Wechsel Filterkopf 16 Einstellen der Filterkapazität 17 Störungen 18 Reinigung 19 Ersatzteile 20 Entsorgung/Umwelt 21 Konformität 21 3Kundenservice Wir wünschen Ihnen viel Freude mit unserem System. Unsere Bedienungsanleitung ist so aufgebaut, dass Ihnen die Hand- habung des BLANCO Filter-Systems keinerlei Probleme bereiten dürfte. Sollte wider Erwarten doch einmal eine Frage auftauchen, dann setzen Sie sich einfach mit unserem BLANCO Kundendienst in Verbindung. Telefon: [phone] Sie können uns auch anschreiben. Nutzen Sie dazu gerne das Kontaktformular auf unserer Homepage: www.blanco.com 4Einführung Ihr BLANCO Filter-System filtert Leitungswasser. Dadurch erhalten Sie geschmackvolles Trinkwasser. Herkömmliches Leitungswasser und gefiltertes Leitungswasser werden über zwei separate Ausläufe an derangeschlossenen Armatur ausgegeben. Das System wurde für die Verwendung in einer privaten Küche konzipiert, üblicherweise in der Küchenumgebung. Es kann jedoch auch an öentlichen Orten wie z. B. in einem Büro oder einer Praxis eingesetzt werden. Dies erfordert jedoch zusätzliche Anforderungen bezüglich Reinigung und Wartung, wofür der Betreiber verantwortlich ist. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch. Für aus Fehlgebrauch entstandene Schäden übernimmt BLANCO keine Haftung. Diese Bedienungsanleitung stellt Ihnen das System vor und erklärt Ihnen alle Funktionen. Bitte lesen Sie die Bedienungsanleitung und insbesondere die Sicherheitshinweise sorgfältig durch und bewahren Sie diese Anleitung mit Ihrem Gerät auf. Die Abbildungen und Beschreibungen dienen dem Verständnis. Ihr Gerät kann eventuell ineinigen Punkten von den Darstellungen abweichen. Die Installationshinweise und Aufstellbedingungen entnehmen Sie der separaten Installationsanleitung. Sollten Sie das Gerät an einem anderenOrt aufstellen wollen oder die Installationsanleitung nicht mehr zur Verfügung haben, kontaktieren Sie den BLANCO Kundendienst. 5Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Gerät ist zum Betrieb in einem geschlossenen Raum (üblicherweise der Küche) an einer Spüle konzipiert. Es darf ausschließlich an einen Wasserzulauf mit konstanter Trinkwasserqualität entsprechend den örtlichen Vorgaben und einem konstanten Fließdruck zwischen 1 und 10 bar bei einer Wassertemperatur von 5°C bis 30°C angeschlossen werden. Die Umgebungstemperatur muss zwischen 10°C und 30°C betragen. Eine direkte Sonneneinstrahlung ist zu verhindern. Veränderungen im oder am Gerät sind nur durch BLANCO oder durch BLANCO geschultes Fachpersonal erlaubt. Das Gerät darfnur von geschultem und qualifiziertem Personal geönet werden! Das Netzkabel muss so verlegt werden, dass es zu keinen Beschädigungen kommen kann. Ist das Kabel oder der Stecker beschädigt, sind diese von einem Fachmann zu ersetzen. Das Gerät darf nur an einen FI-gesicherten und mit mindestens 16 A abgesicherten passenden Netzanschluss mit dauerhafter Spannungsversorgung von230 V/50 Hz angeschlossen werden. 6Sicherheitshinweise Achten Sie darauf, dass das System an einem frostsicheren Ort verbaut ist. Ein Einfrieren von Komponenten führt zu Beschädigungen. Bei Bedarf kon- taktieren Sie den BLANCO Kundendienst. Bei dem Einsatz eines Filters mit Ionentauscher zur Kalkreduzierung wird das Wasser im Filter mit Natrium angereichert und kann so bei Natrium-sensiblen Personen oder Babys zu Problemen führen. Bei Bedarf kontaktieren Sie einen Arzt oder den BLANCO Kundendienst. Berücksichtigen Sie länderspezifische Installations- und Betriebsanforderungen. WARNUNG Beschädigungen Das Önen von Systemkomponenten ist nicht gestattet. WARNUNG Stromschlag Das Önen des Netzteils ist nicht gestattet. WARNUNG Stromschlag Wartungsarbeiten dürfen nur durch geschulte Fachkräfte unter Beachtung von Sicherheitsvorschriften durchgeführt werden.

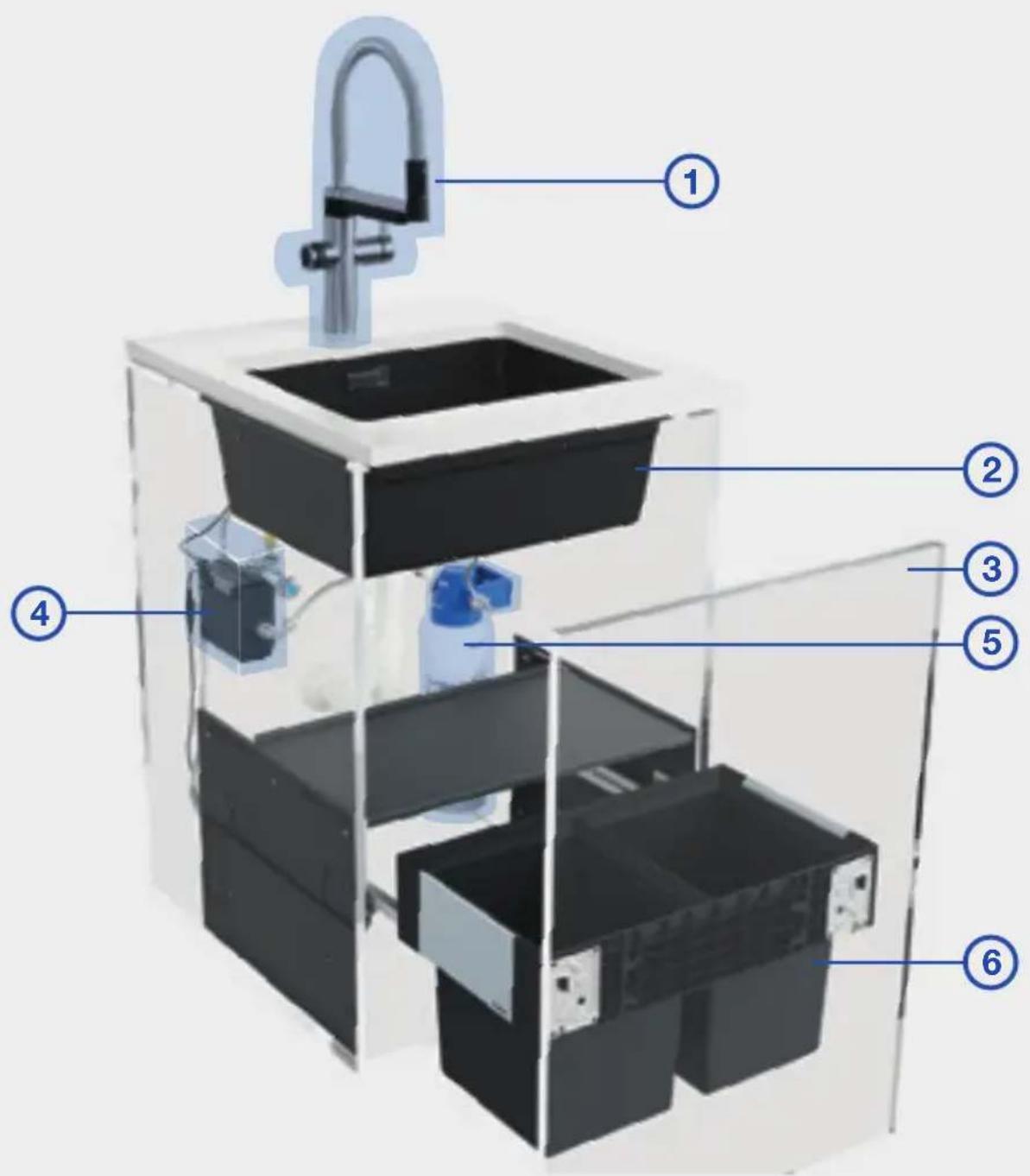

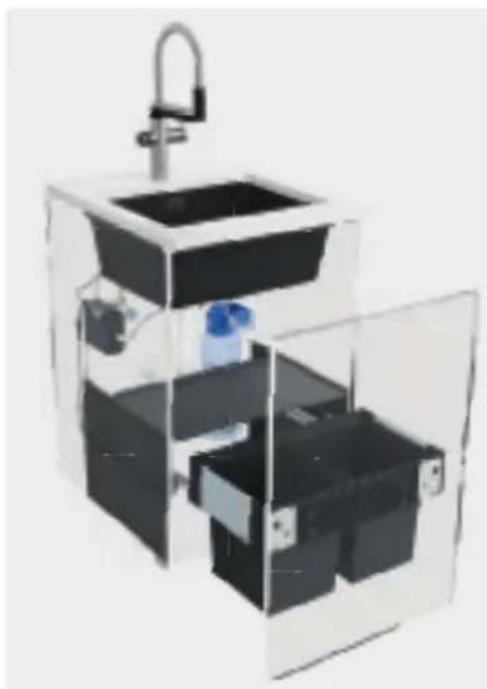

1 Armatur 2 Spüle 3 Schublade 4 Steuerbox mit integriertem Display 5 Filter-System 6 Abfallsystem *2/3/6 nicht Bestandteil des Filtersystems BLANCO drink.fi lter EVOL-S Pro Übersicht

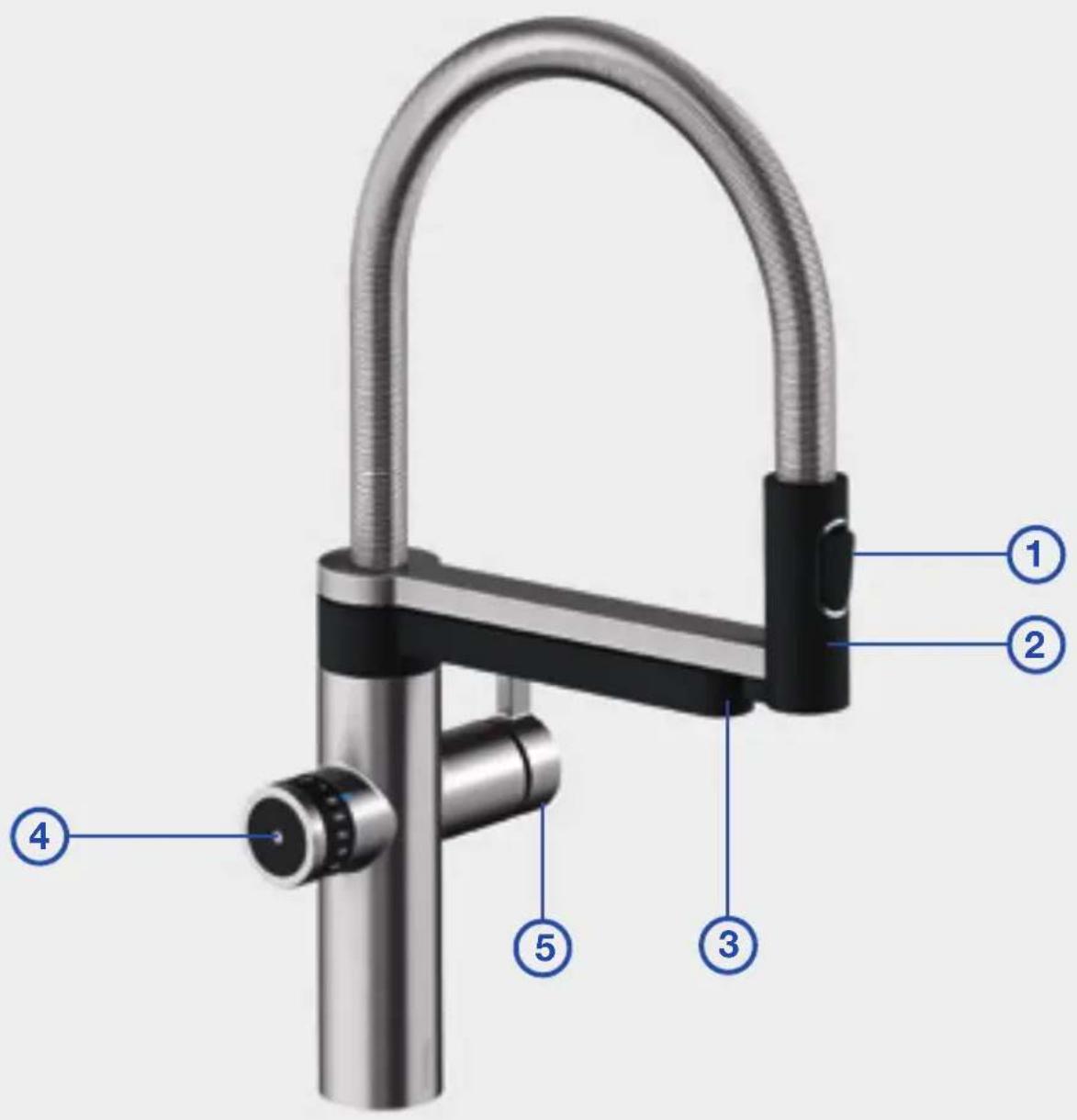

1 Umschaltknopf für Änderung der Strahlart (Leitungswasser) 2 Beweglicher Brausekopf mit Leitungswasserauslauf 3 Filterwasser-Arm 4 Filterwasser-Bedieneinheit 5 Bedienhebel für kaltes und warmes Leitungswasser BLANCO drink.fi lter EVOL-S Pro Filtersystem-Armatur

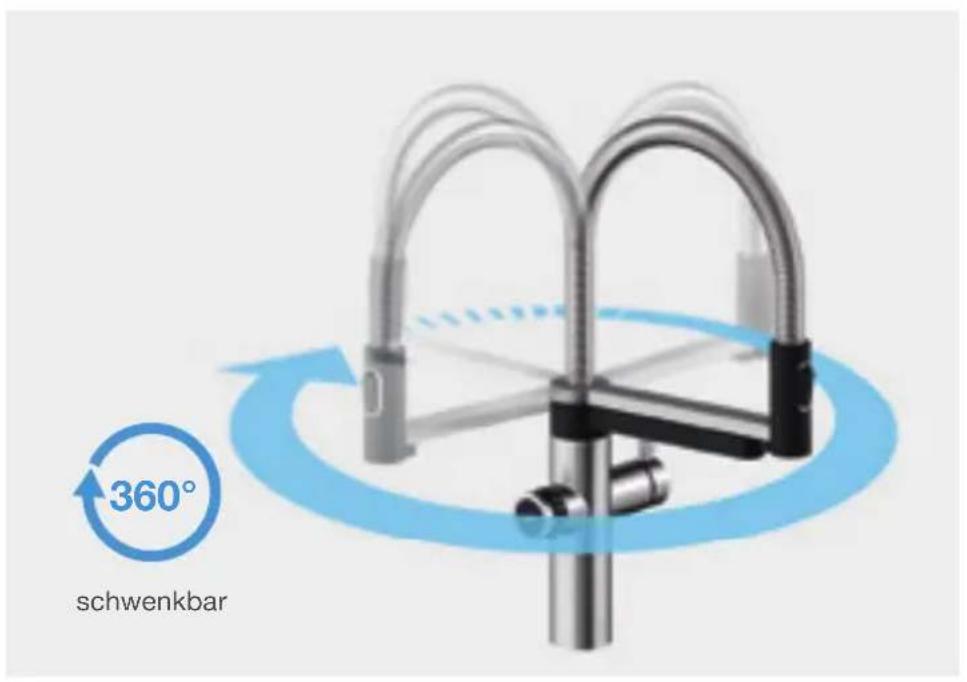

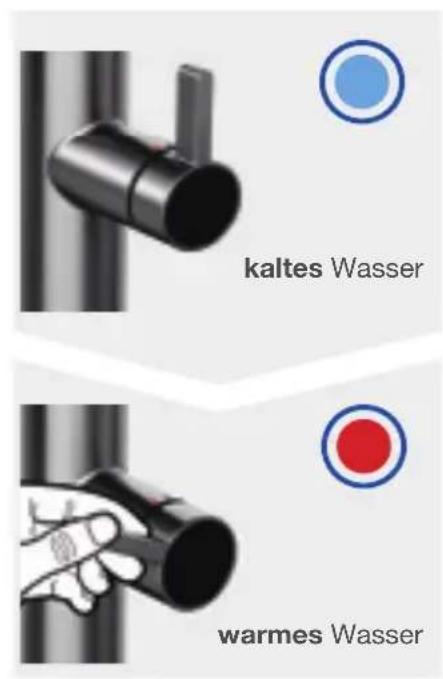

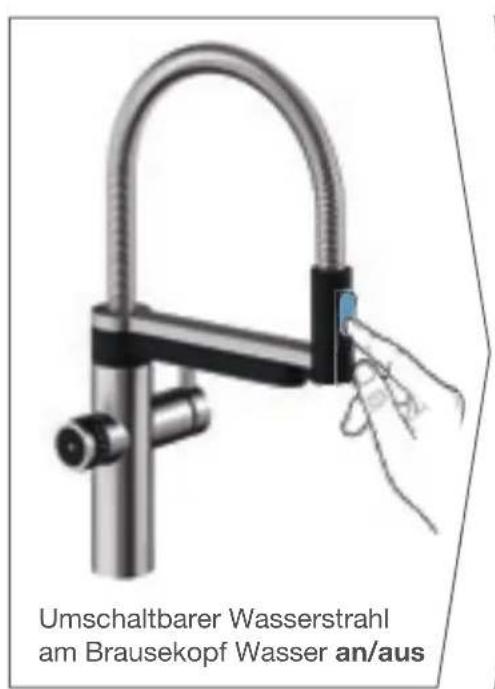

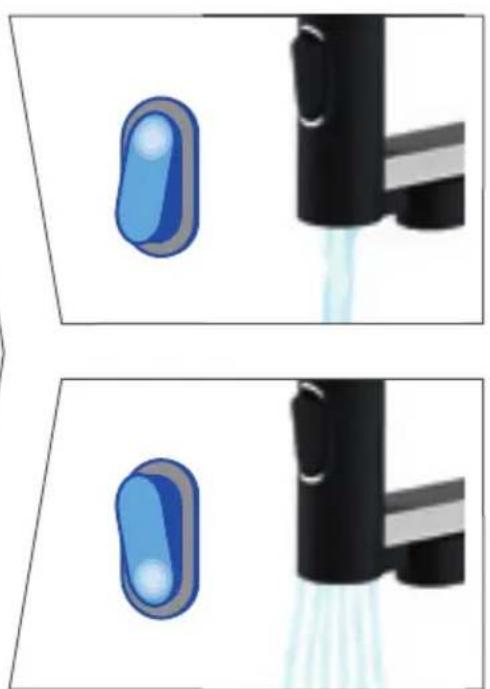

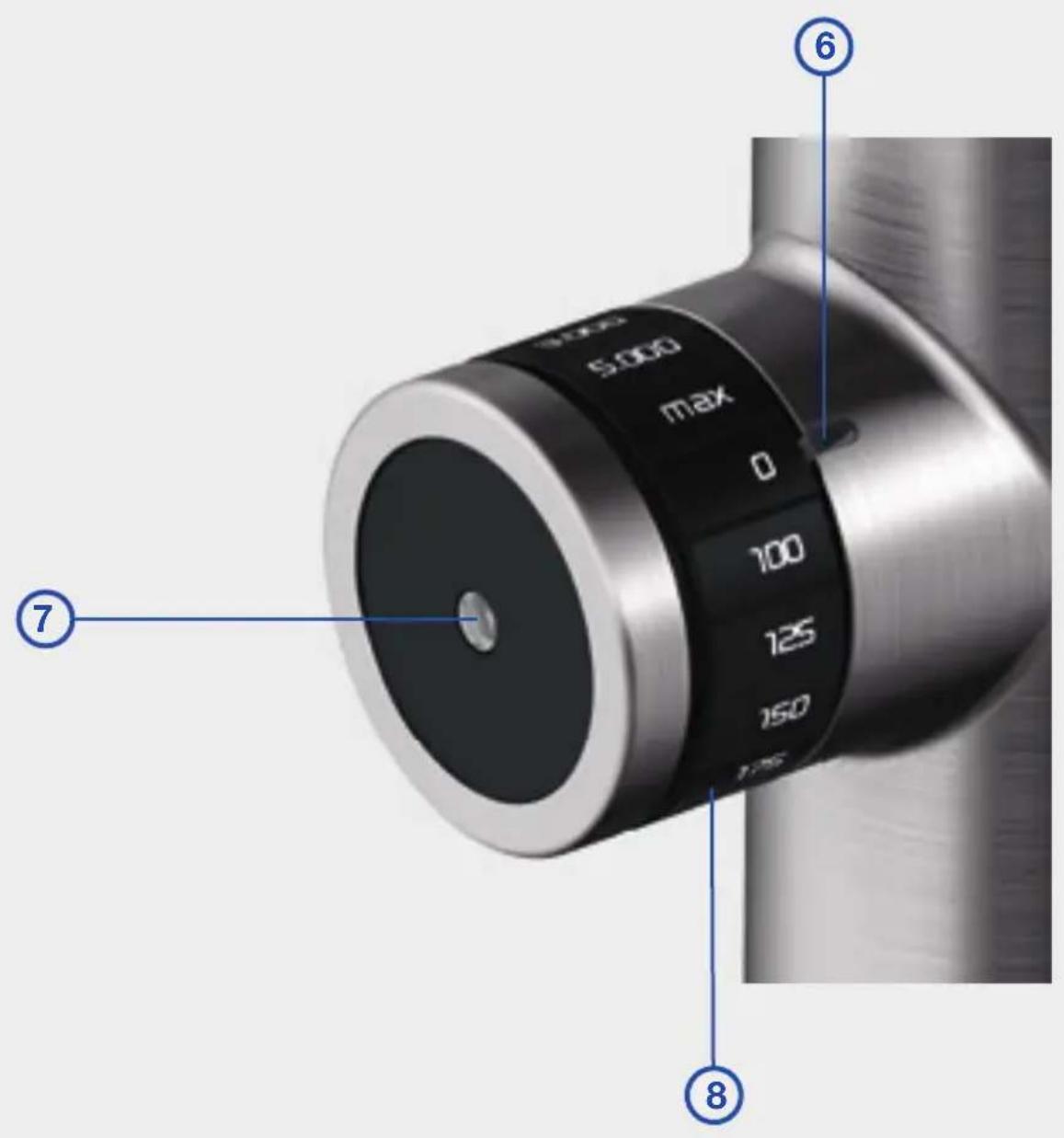

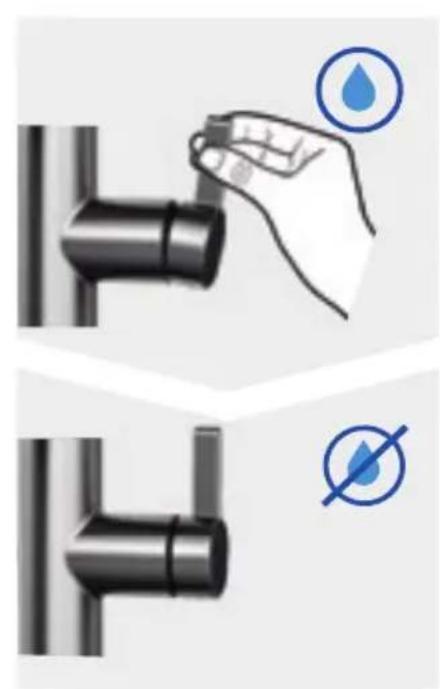

6 LED Betriebszustandsanzeige 7 Auslöser Touchbedienung (Sensor) 8 Volumenrad BLANCO drink.fi lter EVOL-S Pro Filterwasser-Bedieneinheit 11360° ACHTUNG: Um Wasserschäden zu vermeiden, sollten beide Wasserausläufe stets über dem Spülbecken positioniert sein. warmes Wasser schwenkbar Umschaltbarer Wasserstrahl am Brausekopf Wasser an/aus kaltes Wasser Bedienung Kaltes & warmes Leitungswasser 12>

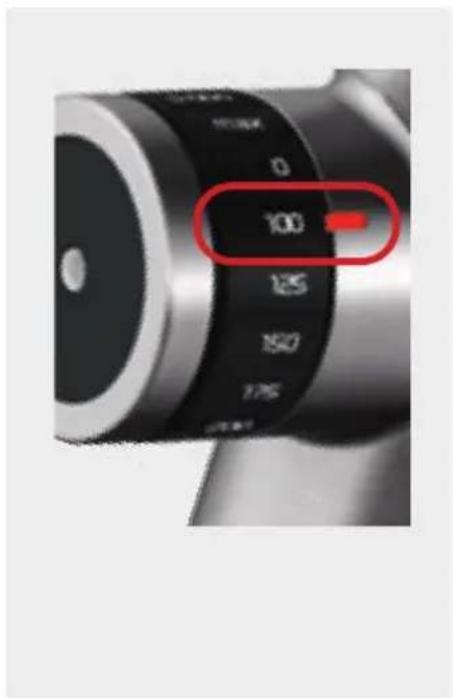

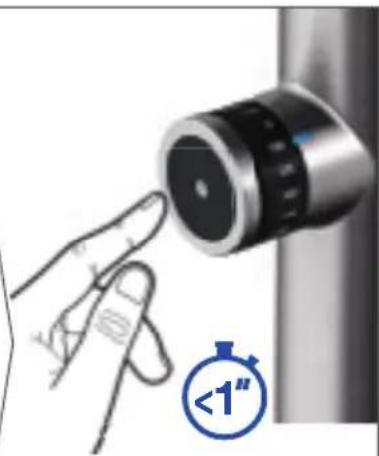

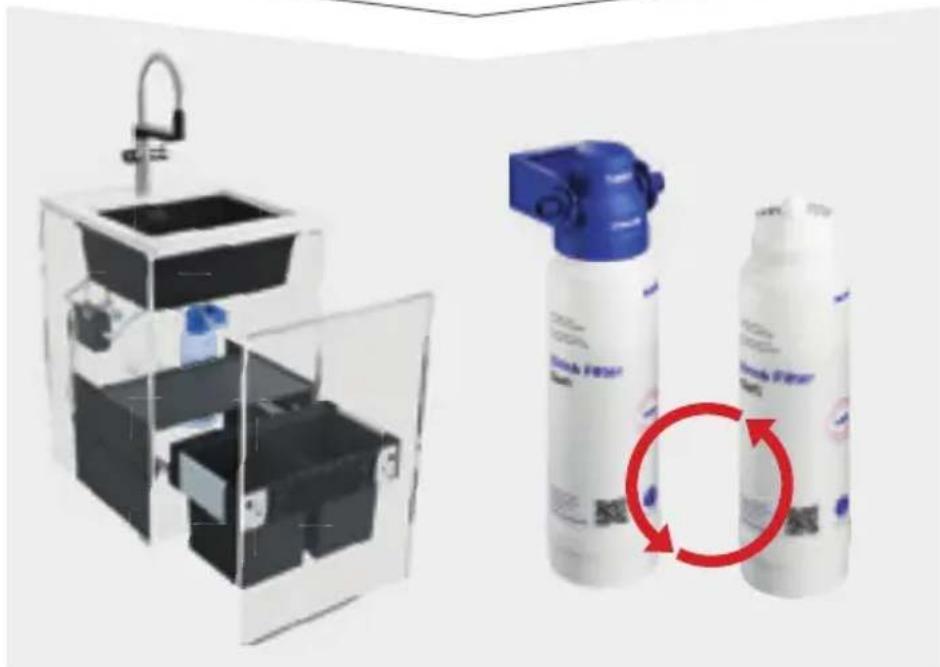

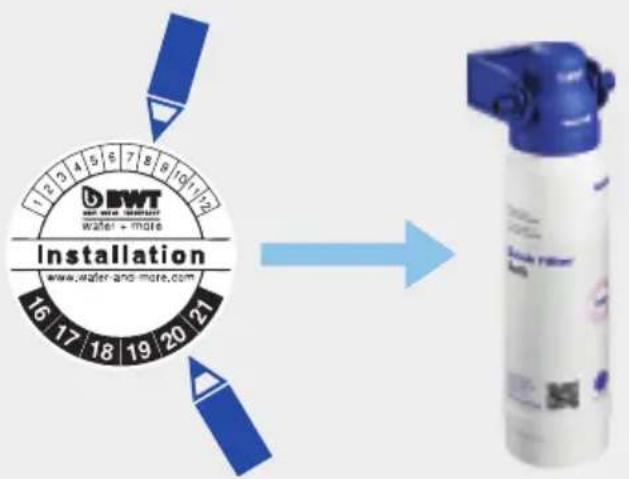

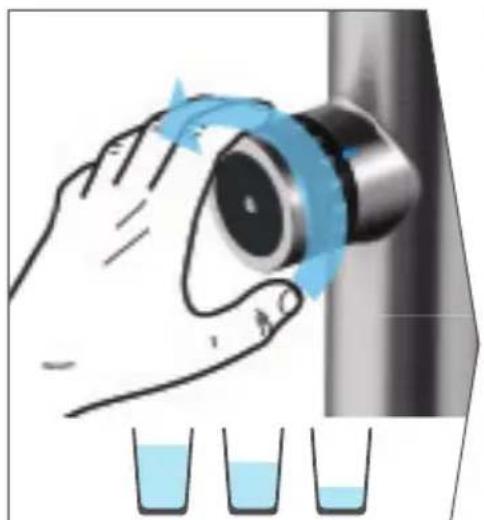

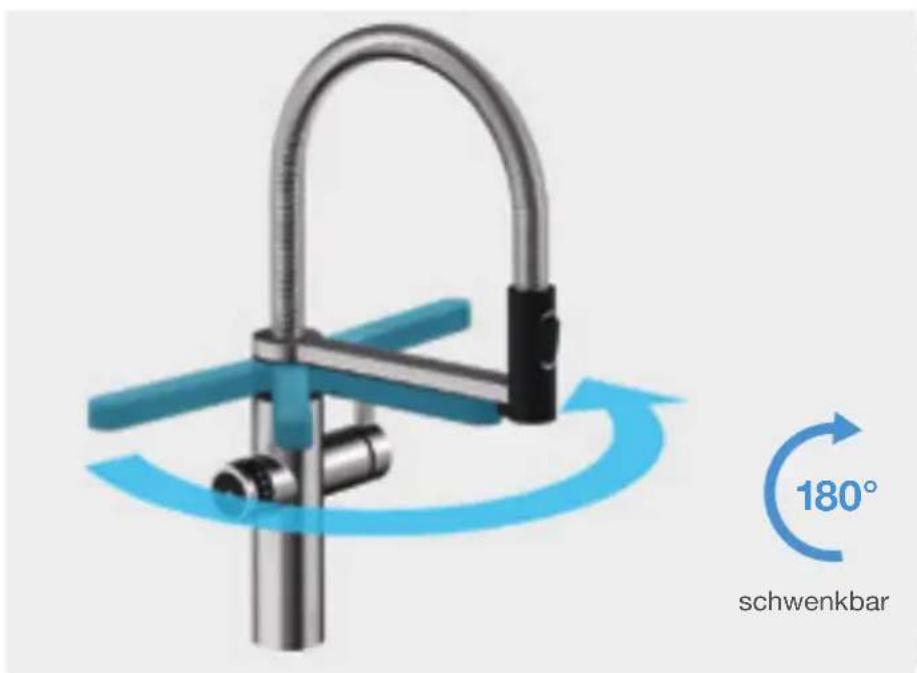

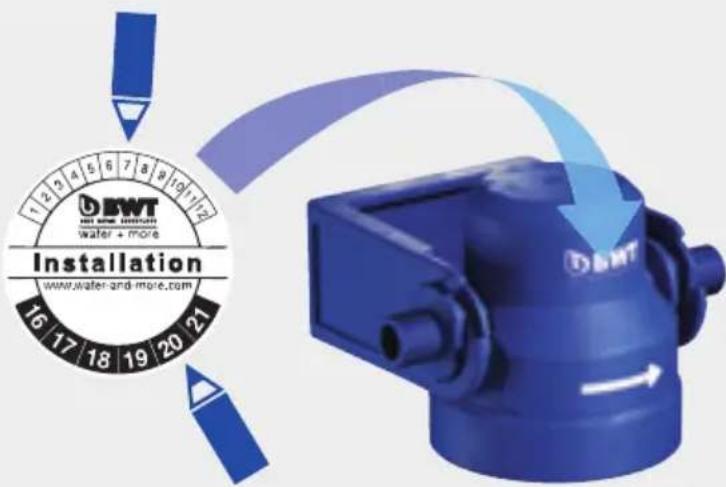

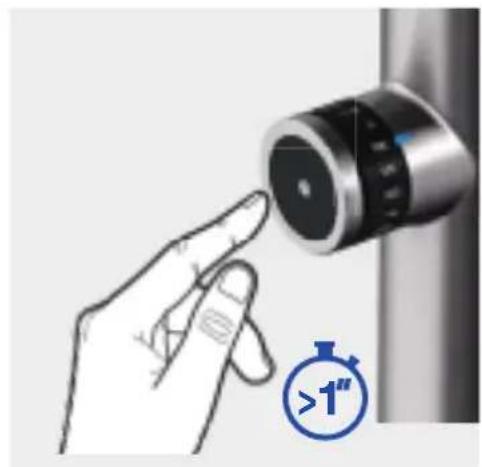

180° Die Abgabe von gefi lter- tem Wasser erfolgt über den separaten Auslauf. Start-Stop und Auto-Stop: Gewünschte Menge an Filterwasser in Milliliter. Seitlichen Sensor kürzer als 1 Sek. berühren, um die ausgewählte Menge an Filterwasser abzugeben. Der automatische Wasserfl uss kann durch Berühren des seitlichen Sensors jederzeit gestoppt werden. ACHTUNG: Um Wasserschäden zu vermeiden, sollten beide Wasserausläufe stets über dem Spülbecken positioniert sein. Bedienung Filterwasser schwenkbar Start-Stop: Seitlichen Sensor länger als 1 Sek. berühren, um Filterwasser abzugeben. Berührungbeenden stoppt Wasser. 13Wenn gefi ltertes Wasser gezapft wird und die LED-Anzeige gleichzeitig blau und rot blinkt, istein Filterwechsel notwendig. Wechsel Filterkartusche Bedieneinheit LED 14Wechsel Filterkartusche Der Filterwechsel ist nötig, wenn die Kapazität des Filters erschöpft ist, spätestens abernach 12Monaten. Alte Filterkartusche abschrauben und an Recyclingstellen abgeben Neue Filterkartusche einschrauben und mindestens 10 Liter gefi ltertes Wasser ungenutzt in den Ablauf laufen lassen. Hinweis: Rücksetzen der Steuereinheit (DISPLAY/RESET 3 Sekunden drücken und halten) Jahr und Monat auf der Kartusche markieren. 15Wechsel Filterkopf Der Filterkopf muss nach max.60Monaten gewechseltwerden. Alten Filter hochkippen, schräg nach oben herausziehen und an Recyclingstellen abgeben. Neuen Filterkopf im gleichen Winkel schräg von oben einschieben bis er einrastet undrunterkippen. Jahr und Monat auf dem Filterkopf markieren. 16770 l Bestätigen

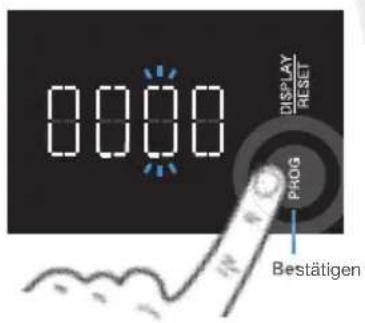

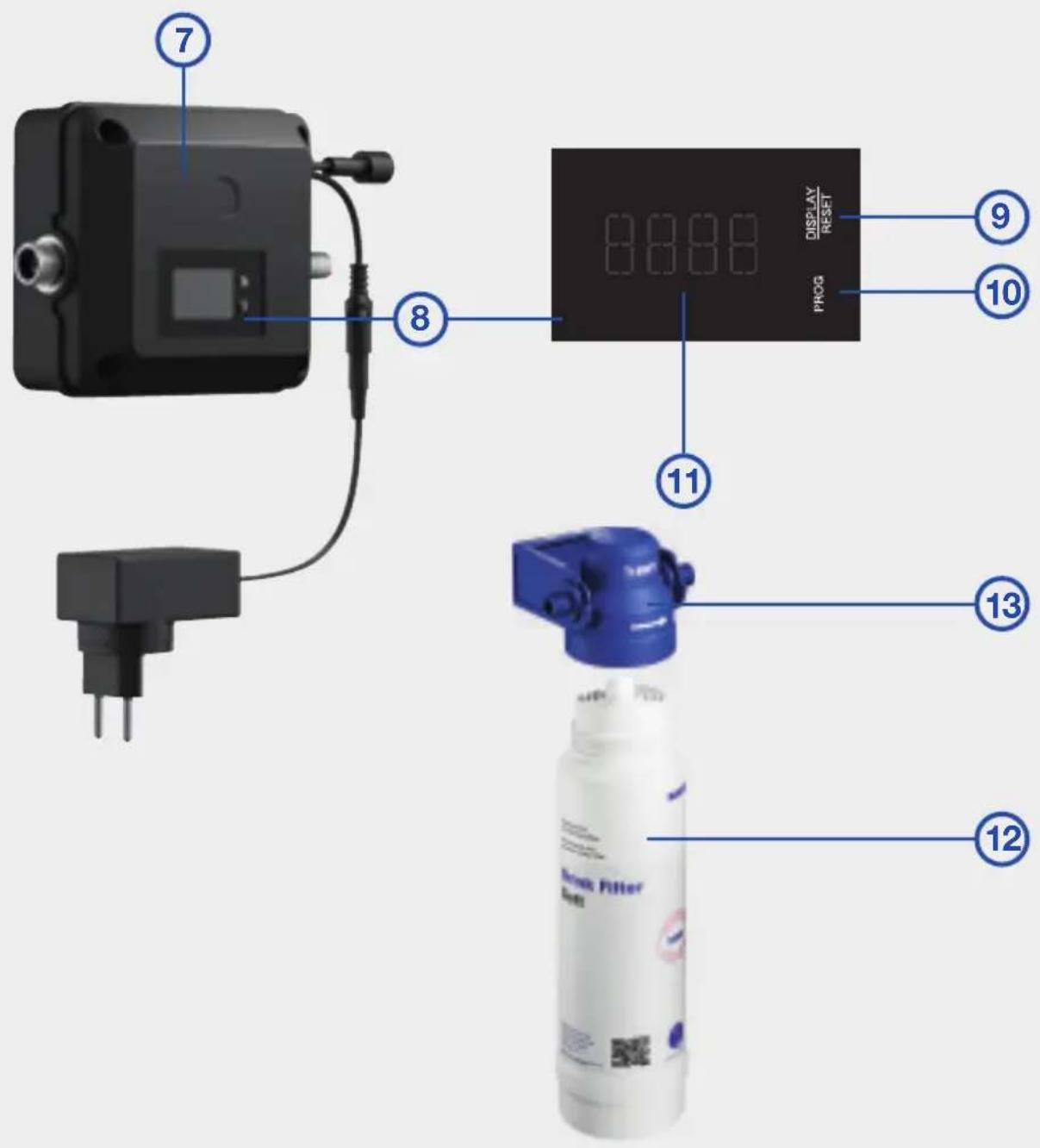

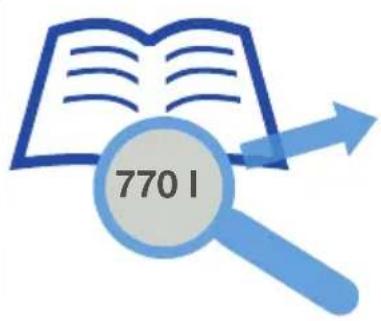

Einstellen der Filterkapazität DISPLAY/RESET länger als 3 Sekunden drücken, bis die erste Zi er im Display blinkt. Nach dem Wechsel der Filterkartusche muss die Filterkapazität neu eingestelltwerden. Filterkapazität in den Filterunter- lagen unter dem Abschnitt Filter- kapazität ablesen. Zahl manuell eingeben. Bei den Filtern mit Ionentauscher-Tech- nologie ist die lokale Wasserhärte für das Ablesen der richtigen Filterkapazität erforderlich. Beachten Sie, dass sich durch eine zentrale Wasserenthärtung der Wert in Ihrem Haushalt verändert und nicht mehr dem Wert Ihres Wasserwerkes entspricht. DISPLAY/RESET drücken erhöht die Zahl. PROG drücken bestätigt die Zahl und wechselt zur nächsten Zi er. Nach Eingabe der letzten Zahl PROG drücken. Die Einstellung wird bestätigt und ist abgeschlossen.

BestätigenStörungen Störungen Mögliche Ursachen Störungsbehebung Blaue LED an der Armatur leuchtet nicht - Armatur bekommt keinen Strom - Netzteil der Steuerbox mit Strom verbinden - Anschlüsse an der Steuerbox überprüfen - Mengenrad steht auf „0“ - Mengenrad drehen und eine Menge

„0“ einstellen Es fließt kein Wasser, wenn der Sensor betätigtwird - Anschlussschläuche sind geknickt - Anschlussschläuche sind falsch angeschlossen - Mengenrad steht auf „0“ - Filterkopf in falscher Fließrichtung angeschlossen - Elektronische Geräte befin- den sich vor dem Sensor - Anschlussschläuche knickfrei anschließen - Schließen Sie die Anschlussschläuche lt. Montageanleitung an - Mengenrad drehen und eine Menge

„0“ einstellen - Prüfen Sie, ob der Filterkopf entgegen der Fließrichtung angeschlossen worden ist, und ändern Sie die Fließrichtung - Entfernen Sie die elektronischen Geräte Es fließt kein kaltes und/oder warmes Wasser - Anschlussschläuche sind geknickt - Anschlussschläuche sind falsch angeschlossen - Anschlussschläuche knickfrei anschließen - Schließen Sie die Anschlussschläuche lt. Montageanleitung an Eingestellte Wasser- menge für Filterwasser weicht deutlich ab - Fehler in der Steuerbox - Netzteil der Steuerbox ausstecken, eine Minute lang warten und anschließend wieder einstecken 18Verwenden Sie für die Reinigung der Oberflächen keine scheuernden oder chlorhaltigen Reinigungsmittel. Es empfiehlt sich für die Reinigung der Armatur das BLANCO DailyClean (Artikel-Nr. 526305) zu verwenden, welches Sie ebenfalls bequem im BLANCO Webshop bestellen können. Reinigung
