Geovid R 8x56 - Ferngläser LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Entfernungsmessergläser
Marke	Leica
Modell	Geovid R 8x56
Vergrößerung	8x
Objektivdurchmesser	56 mm
Austrittspupille	7 mm
Dämmerungszahl	21,17
Geometrische Lichtstärke	49
Sehfeld auf 1000 m	118 m
Minimale Fokussierentfernung	ca. 5,5 m
Dioptrienausgleich	ca. ± 3,5 Dioptrien
Augenabstand	58-74 mm
Prismenart	Dachkant
Linsenvergütung	Antireflex-Mehrschichtvergütung, P40 Phasenkorrektur
Stromversorgung	1 Lithiumbatterie 3 V Typ CR2
Batterielebensdauer	≥ 2000 Messungen bei 20°C
Messbereich	10 m bis ca. 1100 m
Messgenauigkeit	±1 m bis 350 m, ±2 m bis 700 m, ±0,5% darüber
Ballistische Funktionen	Äquivalente horizontale Entfernung (EHR)
Wasserdichtigkeit	bis 5 m Tiefe (0,5 bar)
Betriebstemperatur	-25 bis +55 °C
Lagertemperatur	-40 bis +85 °C
Gehäusematerial	Aluminiumguss
Abmessungen (L x H x T)	ca. 135 x 182 x 68 mm
Gewicht (mit Batterie)	ca. 1100 g
Lieferumfang	Fernglas, CR2-Batterie, Trageriemen, Tasche, Okular- und Objektivdeckel, Garantiekarte
Pflege und Reinigung	Pinsel oder Gebläse für grobe Partikel, weiches fusselfreies Tuch für die Linsen, bei Bedarf mit klarem Wasser abspülen
Garantie	Herstellergarantie (siehe Garantiekarte)

Häufig gestellte Fragen - Geovid R 8x56 LEICA

Wie stelle ich die Augenmuscheln für die Beobachtung mit oder ohne Brille ein?

Die Okularmuscheln (1) werden durch Drehen eingestellt. Für die Beobachtung mit Brille müssen sie ganz eingedreht sein. Ohne Brille drehen Sie sie gegen den Uhrzeigersinn, bis sie in einer der beiden verfügbaren Positionen einrasten.

Wie stelle ich den Augenabstand ein?

Knicken Sie das Fernglas um das Gelenk (8), bis sich die beiden Sehfelder zu einem kreisförmigen Bild vereinen. Der Augenabstand kann zwischen 58 und 74 mm variieren.

Wie führe ich die Fokussierung und den Dioptrienausgleich durch?

Stellen Sie beide Dioptrienausgleichsringe auf Null. Fokussieren Sie auf ein entferntes Objekt mit dem zentralen Fokussierring (2). Aktivieren Sie die Zielmarken mit der Auslösetaste (5). Stellen Sie den rechten Dioptrienring (rote Markierung) so ein, dass die Markierungen scharf sind. Verfeinern Sie die Schärfe des rechten Bildes mit dem zentralen Ring. Stellen Sie dann den linken Dioptrienring (3) für ein scharfes linkes Bild ein.

Wie messe ich eine Entfernung?

Zielen Sie auf das Objekt und drücken Sie einmal die Auslösetaste (5), um die Zielmarken zu aktivieren. Drücken Sie erneut, um die Messung zu starten. Die Entfernung wird etwa 4 Sekunden lang angezeigt. Wenn '—' erscheint, ist das Objekt zu nah (<10 m), zu weit entfernt oder reflektiert nicht ausreichend.

Was ist die äquivalente horizontale Entfernung (EHR)?

Die EHR ist die um den Schusswinkel korrigierte horizontale Entfernung, nützlich für die Jagd. Das Fernglas zeigt sie automatisch etwa 2 Sekunden nach der direkten Entfernung für Distanzen zwischen 10 m und 1100 m an.

Wie verwende ich den Scan-Modus?

Halten Sie die Auslösetaste beim zweiten Drücken gedrückt. Nach etwa 0,5 s wechselt das Fernglas in den Scan-Modus und führt alle etwa 1,5 s kontinuierliche Messungen durch. Der Modus wird nach 10 s automatisch deaktiviert.

Welche Faktoren beeinflussen die Messreichweite?

Die maximale Reichweite (ca. 1100 m) hängt von der Farbe des Objekts (weiß > schwarz), vom Winkel (senkrecht > schräg), von der Größe, der Helligkeit, den atmosphärischen Bedingungen (klar > neblig) und der Struktur des Objekts (homogen > heterogen) ab.

Wie wechsle ich die Batterie?

Öffnen Sie den Batteriefachdeckel (10) mit einer Münze durch Drehen gegen den Uhrzeigersinn. Legen Sie eine neue CR2-Batterie mit dem Pluspol nach vorne ein und schließen Sie den Deckel durch Drehen im Uhrzeigersinn. Entfernen Sie die Batterie, wenn Sie das Fernglas längere Zeit nicht verwenden.

Was tun, wenn die Anzeige blinkt?

Ein Blinken der Anzeige und der Zielmarke weist auf eine leere Batterie hin. Wechseln Sie die Batterie. Sie haben noch etwa 50 Messungen, aber die Reichweite nimmt ab.

Wie reinige ich das Fernglas?

Entfernen Sie grobe Partikel mit einem weichen Pinsel oder durch Ausblasen. Für Flecken auf den Linsen verwenden Sie ein fusselfreies Tuch oder Fensterleder. Bei starker Verschmutzung spülen Sie mit klarem Wasser ab. Vermeiden Sie Druck auf die Linsen, um die Antireflexbeschichtung nicht zu beschädigen.

BEDIENUNGSANLEITUNG Geovid R 8x56 LEICA

BEZEICHNUNG DER TEILE

1. Okular-Augenmuscheln Stellung a: herausgedreht für Beobachtung ohne Brille Stellung b: hereingedreht für Beobachtung mit Brille
2. Zentral-Fokussierungsring
3. Dioptrien-Ausgleichsring mit a. Skala
4. Ösen für Tragriemen
5. Auslösetaste zur Entfernungsmessung
6. Laser-Sendeoptik
7. Dioptrienausgleich für Zielmarke mit a. Skala
8. Gelenkachse für Einstellung des Augenabstands
9. Batteriefach
10. Batteriefachdeckel

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde, der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äußerster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Geovid R Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

• Fernglas
• 1 Lithium Rundzelle 3V Typ CR2
• Tragriemen
• Bereitschaftstasche
• Okularschutzdeckel
• 2 Objektivschutzdeckel
• Garantiekarte

INHALTSVERZEICHNIS

Bezeichnung der Teile 1

Vorwort....1

Lieferumfang....1

Entsorgung elektrischer und elektronischer Geräte .....3

Anwendungsmöglichkeiten....3

Anbringen des Tragriemens und des Okular-Schutzdeckels 3

Anbringen der Objektiv-Schutzdeckel 3

Einlegen und Auswechseln der Batterie 4

Ladezustand der Batterie....5

Einstellen der Augenmuscheln/ Verwendung mit und ohne Brille....6

Einstellen des Augenabstands 6

Einstellen der Schärfe/ Dioptrienausgleich .... 7

Entfernungsmessung......8

Die äquivalente horizontale Entfernung (EHR) ...... 9

Scan-Betrieb 10

Genauigkeit und Messreichweite 10

Pflege/Reinigung....12

Zubehör 12

Ersatzteile....12

Was tun, wenn.... 13

Technische Daten 14

Leica Product Support.... 16

Leica Customer Care 16

Warnhinweis: Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihrem Leica Geovid R in helle Lichtquellen, um Augenverletzungen auszuschließen.

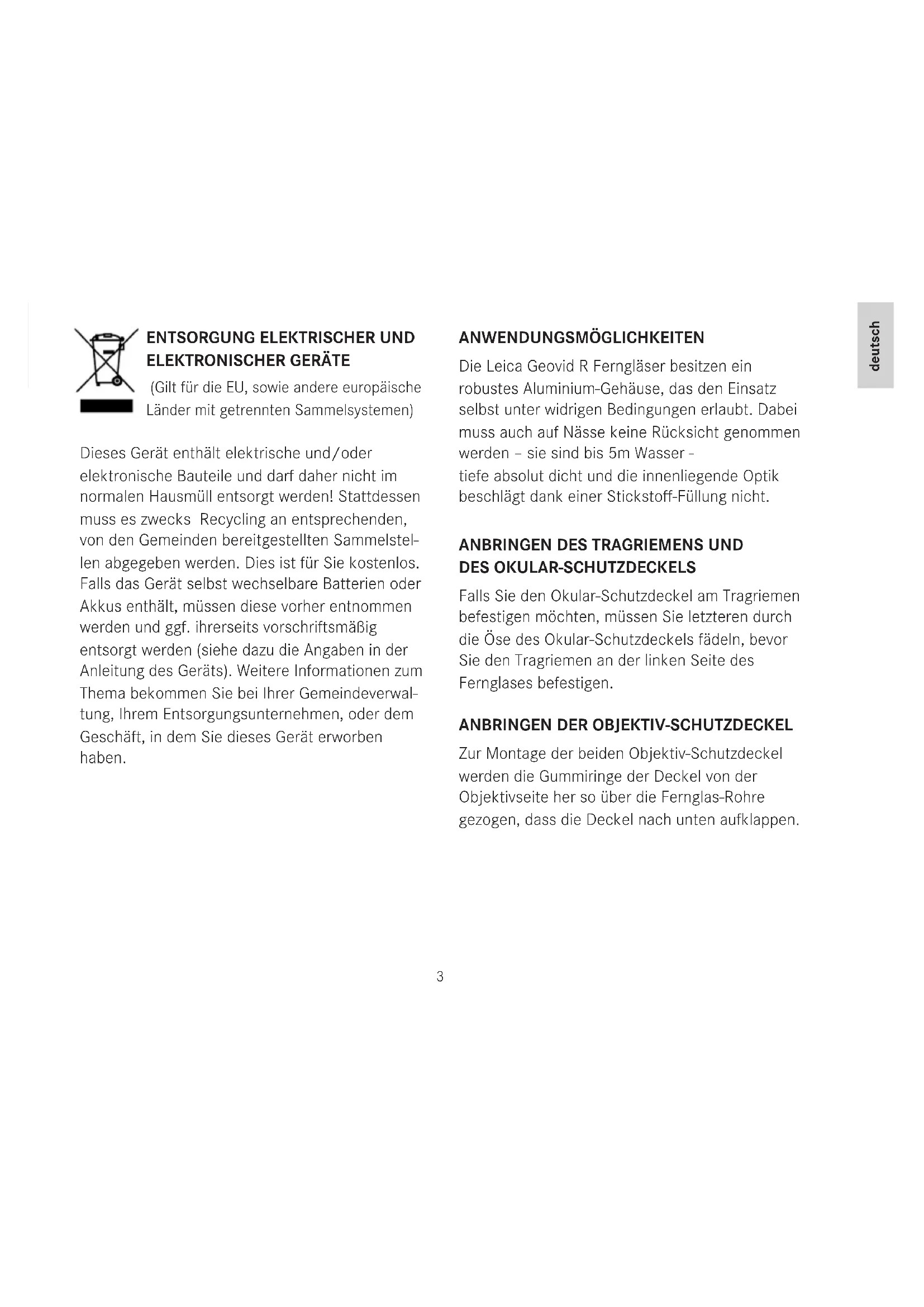

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE

(Gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos. Falls das Gerät selbst wechselbare Batterien oder Akkus enthält, müssen diese vorher entnommen werden und ggf. ihrerseits vorschriftsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts). Weitere Informationen zum Thema bekommen Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen, oder dem Geschäft, in dem Sie dieses Gerät erworben haben.

ANWENDUNGSMÖGLICHKEITEN

Die Leica Geovid R Ferngläser besitzen ein robustes Aluminium-Gehäuse, das den Einsatz selbst unter widrigen Bedingungen erlaubt. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5m Wasser - tiefe absolut dicht und die innenliegende Optik beschlägt dank einer Stickstoff-Füllung nicht.

ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Falls Sie den Okular-Schutzdeckel am Tragriemen befestigen möchten, müssen Sie letzteren durch die Öse des Okular-Schutzdeckels fädeln, bevor Sie den Tragriemen an der linken Seite des Fernglases befestigen.

ANBRINGEN DER OBJEKTIV-SCHUTZDECKEL

Zur Montage der beiden Objektiv-Schutzdeckel werden die Gummiringe der Deckel von der Objektivseite her so über die Fernglas-Rohre gezogen, dass die Deckel nach unten aufklappen.

Die Leica Geovid R Ferngläser werden zur Energieversorgung mit einer 3 Volt Lithium-Rundzelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder andere CR2-Typen) bestückt.

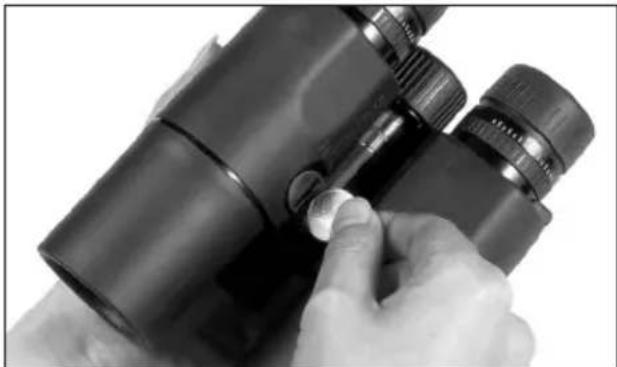

1. Öffnen Sie den Deckel (10) des Batteriefachs (9) indem Sie ihn, z. B. mit einer Münze, gegen den Uhrzeigersinn drehen.

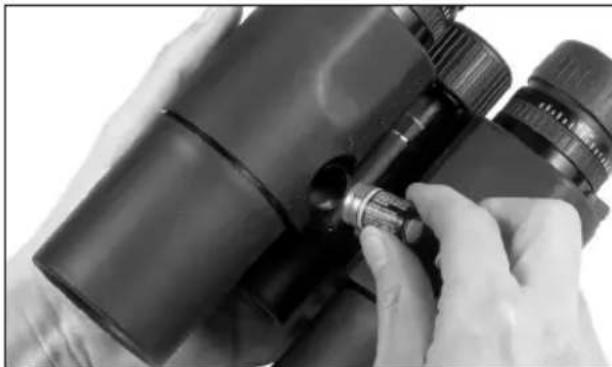

2. Legen Sie die Batterie mit ihrem Pluskontakt voran (entsprechend der Kennzeichnung im Batteriefach) ein.
3. Schließen Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

• Batterien sind kühl und trocken zu lagern.
• Wenn das Fernglas längere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den normalen Hausmüll geworfen werden, denn sie enthalten giftige, umweltbelastende Substanzen. Um sie einem geregelten Recycling zuzuführen, sollten sie beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.

LADEZUSTAND DER BATTERIE

Eine neue Batterie reicht für mehr als 2000

Messungen bei 20°C.

Je nach Anwendungsbedingungen kann die Batterie-Lebensdauer deutlich kürzer oder länger sein. Verkürzend auf die Batterie-Lebensdauer wirken sich niedrige Temperaturen und häufige Anwendung des Scan-Betriebs aus.

Eine verbrauchte Batterie wird durch eine blinkende Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken sind noch ca. 50 Messungen möglich, allerdings mit fortschreitend verminderter Reichweite.

Achtung:

Kälte verringert die Batterieleistung. Bei niedrigen Temperaturen sollte das Leica Geovid R deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie benutzt werden.

EINSTELLEN DER AUGENMUSCHELN/VERWENDUNG MIT UND OHNE BRILLE

Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den ge wählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Dre hen gegen den Uhrzeigersinn herausgedreht. Es stehen zur optimalen Anpassung zwei Positionen zur Verfügung (Bilder B, C). Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position unter leichtem Zug abgenommen.

EINSTELLEN DES AUGENABSTANDS

Durch Knicken des Fernglases um die Gelenkachse (8) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen.

EINSTELLEN DER SCHÄRFE/ DIOPTRIENAUSGLEICH

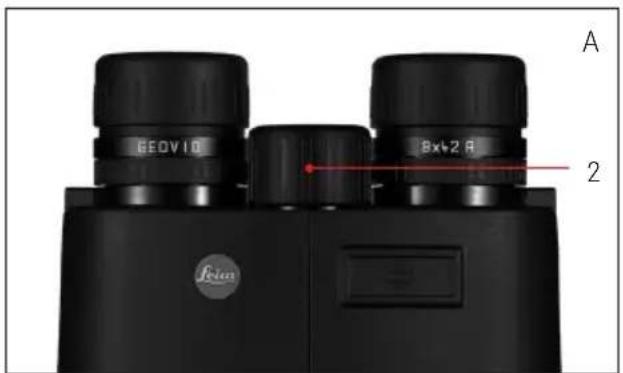

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Geovid R Ferngläsern mit dem Zentral-Fokussierungsring

(2). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille und zum Scharfstellen der Zielmarke dienen die beiden Dioptrien-Ausgleichsringe (3/7).

Führen Sie die nachfolgend beschriebenen Schritte sorgfältig durch. Nur dann können Sie die volle Leistungsfähigkeit der Optik nutzen.

1. Drehen Sie beide Dioptrien-Ausgleichsringe auf ihre Nullstellungen.

2. Stellen Sie – bei Betrachtung mit beiden Augen – mit dem Zentral-Fokussierungsring auf ein weit entferntes Objekt ein.

1. Mit der Auslösetaste (5) aktivieren Sie nun die Zielmarke.
2. Nach Erscheinen der Zielmarke stellen Sie – während Sie weiterhin mit beiden Augen beobachten – den rechten Dioptrien-Ausgleichsring (roter Index) so ein, dass Sie die Zielmarke in der rechten Optik scharf sehen.
3. Anschließend stellen Sie – bei weiterhin eingeschalteter Zielmarke, jetzt aber nur noch mit dem rechten Auge beobachtend – mit dem Zentral-Fokussierungsring das Bild im rechten Rohr exakt scharf ein.
4. Schließlich stellen Sie das Bild im linken Rohr mit dem linken Dioptrienring (3) auf optimale Schärfe ein.

Die eingestellten Werte können Sie an den „+“ oder „-“ Werten der Dioptrienskalen ablesen (3a/7a).

Hinweis:

Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen, oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehalten werden.

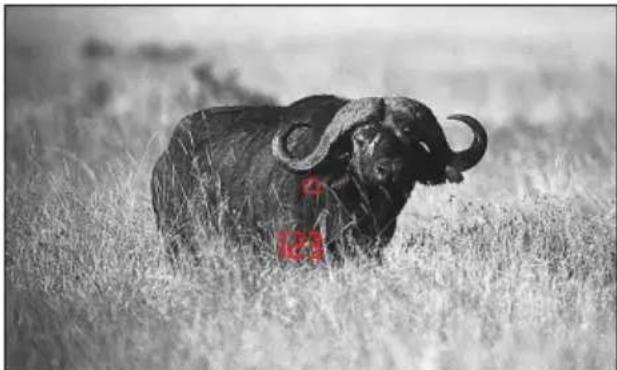

Um die Entfernung zu einem Objekt zu messen, muss es genau angepeilt werden. Dazu aktiviert man die Zielmarke, indem man die Auslösetaste (5) einmal drückt. Nach dem Loslassen der Taste leuchtet die Zielmarke noch für etwa 4s weiter. Bei gedrückt gehaltener Taste leuchtet die Zielmarke permanent. Während sie leuchtet, wird das Objekt angepeilt und durch erneuten Druck auf die Auslösetaste die Entfernungsmessung durchgeführt und der Messwert anschließend angezeigt.

Die Zielmarke geht bei der Messung kurz aus. Durch erneuten Druck auf die Auslösetaste kann jederzeit eine neue Messung gestartet werden, solange die Zielmarke noch leuchtet.

Beträgt die Objektentfernung weniger als 10 Meter oder wird die Reichweite überschritten, bzw. reflektiert das Objekt ungenügend, so er scheint die Anzeige „---“.

Mit dem Erlöschen der Anzeige schaltet sich der Entfernungsmesser automatisch ab.

Hinweise:

- Je nach eingestelltem Augen abstandkönnen die Anzeigen auch leicht schräg stehen.

• Die Leica Geovid R Ferngläser sind in unterschiedlichen Versionen für die Entfernungs anzeige in Metern, bzw. Yards erhältlich. Äußerlich sind die verschiedenen Versionen an den Angaben auf dem Deckel des Zentral-Fokussierungsrings zu erkennen.

DIE ÄQUIVALENTE HORIZONTALE ENTFERNUNG (EHR)

Schüsse auf höher oder tiefer gelegene Ziele unterliegen veränderten ballistischen Bedingungen. Sie erfordern daher die Kenntnis der - jagdlich relevanten - äquivalenten horizontalen Entfernung (Equivalent Horizontal Range). Die Kenntnis der EHR ist z. B. beim Einsatz von ballistischen Absehen wichtig.

Diese EH errechnet das Leica Geovid R aus der linear gemessenen Entfernung, einem Korrekturfaktor, und vom ebenfalls gemessenen Winkel.

Das Leica Geovid R wird Ihnen bei Einzelmessungen immer zuerst die lineare, direkte Distanz zum Ziel anzeigen. Nach ca. 2s wechselt die Anzeige zur äquivalenten horizontalen Entfernung.

Hinweis:

• EH-Werte werden aus Sicherheitsgründen nur zwischen 10m und 1100m angegeben. Darüber hinaus wird nur die tatsächlich gemessene, lineare Entfernung angegeben.
  • Die EH-Funktion ist nicht abschaltbar.

Wichtig:

• Bitte beachten Sie, dass gerade bei großen Entfernungen der Einfluss aller ballistisch relevanten Einflussfaktoren deutlich zunimmt und es zu erheblichen Abweichungen kommen kann. Die angezeigten ballistischen Werte sind deshalb ausdrücklich als Hilfsmittel zu verstehen!
• Unabhängig von der Nutzung dieser Information unterliegt die Einschätzung der jeweiligen jagdlichen Situation Ihrer eigenen Verantwortung!

SCAN-BETRIEB

Mit den Leica Geovid R Ferngläsern kann auch im Dauerbetrieb gemessen werden. Wenn die Auslösetaste (5) bei der 2. Betätigung gedrückt gehalten wird, schaltet sich das Gerät nach ca. 0,5s in den Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 1,5s wird ein neuer Messwert ausgegeben. Der Scan-Betrieb ist besonders praktisch bei der Messung auf kleine Ziele.

Hinweise:

• Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen höher als bei Einzelmessungen.
• Nach10s schaltet sich der Scan-Betrieb auto matisch ab, damit die Batterie bei un beabsichtigtem Tastendruck geschont wird.
• In Scan-Betrieb wird der EH-Wert erst mit der letzten Messung angezeigt.

GENAUIGKEIT UND MESSREICHWEITE

Die Messgenauigkeit der Leica Geovid R Ferngläser beträgt bis zu ± 1 Meter/Yard. Die maximale Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichtweite von 10km. Die Messreichweite wird von folgenden Faktoren beeinflusst:

Reichweite höher geringer
Farbe des Objekts	weiß schwarz
Winkel zum Objekt	senkrecht spitz
Objektgröße	groß klein
Allgemeine Helligkeit	geringer (bewölkt)	hoch (Mittagssonne)
Atmosphärische Bedingungen	klar dunstig
Objektstruktur	homogen (Hauswand)	inhomogen (Busch, Baum)

Bei Sonnenschein und guter Sicht gelten folgende Reichweiten und Genauigkeiten:

Reichweite	10m bis ca. 1100m
Genauigkeit	±1 m bis 350m±2 m bis 700m±0,5% über 700m

PFLEGE/REINIGUNG

Eine besondere Pflege Ihrer Leica Geovid R Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z. B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u. ä. auf Objektiv- und Okularlin- sen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z. B. der Okular-Drehhül- sen, kann eine Reinigung des Fernglases durch einfaches Abspülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso ab gespült werden.

Achtung:

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden. Jedes Leica Geovid R Fernglas trägt außer der Typbezeichnung seine „persönliche“ Fabrikationsnummer. Notieren Sie sich diese Nummer zur Sicherheit in Ihren Unterlagen.

ZUBEHÖR Best.-Nr.

Stativadapter mit 1/4“ Gewinde.... 42 220 Schwimm-Trageriemen, orange .... 42 163

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benö tigen sollten, wie z. B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Kundendienst oder Ihre Leica Landesver-tretung (Adressen siehe Garantie karte).

WAS TUN, WENN...

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Das Fernglas ist nicht genügend dem persönlichen Augenabstand angepasst.	a) Einfach durch stärkeres oder schwächeres Knicken der Gelenkachse den Abstand der beiden Fernglas-Rohre korrigieren.
	b) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Fernglases.	b) Kopfhaltung, Augen- und Fernglaspositionkorrigieren.
	c) Die Stellung der Okular-Drehhül-sen entspricht nicht der richtigen Benutzung mit und ohne Brille.	c) Anpassung korrigieren: Brillenträger drehen die Okularhülsen hinein; Bei Beobachtung ohne Brille: Okularhülsen herausdrehen.
Anzeige unscharf Dioptrienausgleich ist nicht exakt Dioptrienausgleich erneut durchführen
Bei der Entfernungsmessung erscheint die Anzeige „- - -“	a) Messbereich ist über- oder unterschritten	Angaben zum Messbereich berücksichtigen
	b) Der Reflexionsgrad des Objekts ist unzureichend
Anzeige blinkt oder keine Messung möglich	Batterie verbraucht Batterie auswechseln

TECHNISCHE DATEN
LEICA GEOVID 8x42 R LEICA GEOVID 10x42 R

Vergrößerung 8x	10x
Objektiv-Durchmesser	42mm
Austrittspupille	5,25mm	4,2mm
Dämmerungszahl		18,33
Geometrische Lichtstärke	27,56	1
Sehfeld (auf 1000 m/yds)	125 m/7,1°	110 m/6,3° (Weitwinkel)
Naheinstellgrenze (bei 0 Dioptr.) ca. 5,6m ca. 5,6m
Austrittspupillen-Längsabstand	18,5mm	15,6mm
Pupillendistanz	56-74mm
Prismenart	Dachkant
Vergütung auf Linsen auf Prismen Phasenkorrekturbelag P40	High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen
Dioptrien-Ausgleich ca. ± 3,5 Dioptr.
Brillenträgertauglich	Ja
Funktionstemperatur -25 °bis +55 °C
Lagertemperatur -40 °C bis +85 °C
Wasserdichtigkeit	0,5bar (ca. 5m Wassertiefe)
Gehäusematerial Aluminium Druckguss
Maximale Reichweite ca. 1100m
Mindestentfernung	10m
Messgenauigkeit	±1m bis 350m±2m bis 700m±0,5% über 700m
Ballistikfunktion Ausgabe der äquivalenten horizontalen Entfernung (EH-) von 10m/y bis 1100m/1200y
Anzeige	LED mit 4 Ziffern
Batterie	1 Lithium Rundzelle 3V Typ CR2
Batterielebensdauer1	≥ 2000 Messungen
Laser	Augensicher nach EN und FDA Class 1
Laserstrahldivergenz	2,5 x 0,5mrad
Maximale Messdauer	ca. 1,4s
Maße (B2 x H3 x T2)	ca. 124 x174 x 65mm
Gewicht (mit Batterie)	ca. 900g

^1 Bei 20 °C und durchschnittlichem Anwendungsprofil ^2 Bei Augenabstand 65mm ^3 Bei eingedrehten Augenmuscheln

TECHNISCHE DATEN
LEICA GEOVID 8x56 R LEICA GEOVID 15x56 R

Vergrößerung 8x	15x
Objektiv-Durchmesser	56mm
Austrittspupille 7mm	3,7mm
Dämmerungszahl		21,17
Geometrische Lichtstärke	49
Sehfeld (auf 1000m/yds)	118m/6,8°	72m/4,1°
Naheinstellgrenze (bei 0 Dioptr.) ca. 5,5m ca. 5,5m
Austrittspupillen-Längsabstand	18,5mm	15,6mm
Pupillendistanz	58-74mm
Prismenart	Dachkant
Vergütung auf Linsen auf Prismen Phasenkorrekturbelag P40	High Durable Coating (HDCTM) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen
Dioptrien-Ausgleich ca. ± 3,5 Dioptr.
Brillenträgertauglich	Ja
Funktionstemperatur -25 °C bis +55 °C
Lagertemperatur -40 °C bis +85 °C
Wasserdichtigkeit	0,5bar (ca. 5m Wassertiefe)
Gehäusematerial	Aluminium Druckguss
Maximale Reichweite	ca. 1100 m
Mindestentfernung	10 m
Messgenauigkeit	±1m bis 350m±2m bis 700m±0,5% über 700m
Ballistikfunktion	Ausgabe der äquivalenten horizontalen Entfernung (EH-) von 10m/y bis 1100m/1200y
Anzeige	LED mit 4 Ziffern
Batterie	1 Lithium Rundzelle 3 V Typ CR 2
Batterielebensdauer1	≥ 2000 Messungen
Laser	Augensicher nach EN und FDA Class 1
Laserstrahldivergenz	2,5 x 0,5 mrad
Maximale Messdauer	ca. 1,4s
Maße (B2 x H3 x T2)	ca. 135 x182 x 68mm	ca. 135 x 208 x 68mm
Gewicht (mit Batterie)	ca. 1100g	ca. 1245g

13,94

^1 Bei 20 °C und durchschnittlichem Anwendungsprofil ^2 Bei Augenabstand 65mm ^3 Bei eingedrehten Augenmuscheln

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer-Care Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Tel.: [phone]

Fax: [phone]

[e-mail]

DESIGNATION OF PARTS

Technische gegevens....62

Leica Product Support.... 64

Leica Customer Care 64

MILIEUVRIENDELIJK AFVOEREN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR

TECHNISCHE GEGEVENS
LEICA GEOVID 8x42 R LEICA GEOVID 10x42 R

TECHNISCHE GEGEVENS
LEICA GEOVID 8x56 R LEICA GEOVID 15x56 R
