Produkttyp	Digitales Thermo-Hygrometer
Marke	TECHNOLINE
Modell	WS 9420
Ungefähre Maße	100 x 80 x 20 mm
Ungefähres Gewicht	200 g
Stromversorgung	2 AA-Batterien (Alkaline empfohlen, nicht enthalten)
Temperaturmessbereich	0 °C bis +50 °C
Temperaturgenauigkeit	±1 °C
Relative Luftfeuchtigkeit Messbereich	20 % bis 95 % rF
Relative Luftfeuchtigkeit Genauigkeit	±5 %
Luftfeuchtigkeitsauflösung	1 %
Anzeige	Großes LCD, helle Farbe
Hauptfunktionen	Innentemperatur, relative Luftfeuchtigkeit, Taupunkt, 12-Stunden-Grafikverlauf der Luftfeuchtigkeit, Feuchtigkeitsalarm (oberer/unterer Grenzwert), Schimmelwarnung (Schwellenwerte 65 %, 70 %, 75 %), Min/Max-Anzeige, LED-Alarmleuchte
Temperatureinheiten	°C / °F (wählbar)
Montage	Auf Tisch (Standfuß inklusive) oder Wandmontage (Klappfuß)
Batteriestandsanzeige	Ja, Anzeige der Batterieleistung
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden und nicht in Wasser tauchen
Sicherheit	Nur Alkaline-Batterien verwenden; Gerät nicht öffnen; Stöße, Feuchtigkeit, extreme Temperaturen und Kontakt mit korrosiven Materialien vermeiden
Reparierbarkeit	Gerät nicht vom Benutzer reparierbar; Kundendienst kontaktieren
Mitgeliefertes Zubehör	Bedienungsanleitung; Batterien nicht enthalten

Häufig gestellte Fragen - WS 9420 TECHNOLINE

Wie stelle ich den Feuchtigkeitsalarm ein?

Drücken Sie SET ALERT. Die Feuchtigkeitsziffern blinken. Verwenden Sie ▲ oder ▼, um die obere Grenze in 5%-Schritten einzustellen. Drücken Sie kurz SET ALERT erneut, um die untere Grenze einzustellen. Warten Sie 10 Sekunden oder drücken Sie SET zur Bestätigung. Aktivieren Sie den Alarm mit ON/OFF (das ALERT-Symbol erscheint).

Wie lösche ich die Min/Max-Werte?

Drücken Sie MAX/MIN, um die Max- oder Min-Werte anzuzeigen. Halten Sie MAX/MIN einige Sekunden lang gedrückt, bis die Werte gelöscht werden. Die Aufzeichnungen beginnen erneut.

Was tun, wenn die Anzeige abnormal erscheint?

Elektrostatische Störungen können das Gerät beeinträchtigen. Drücken Sie RESET (auf der Rückseite), um zurückzusetzen. Alle gelöschten Daten müssen neu programmiert werden.

Wie interpretiere ich den 12-Stunden-Feuchtigkeitsverlauf?

Der Bildschirm zeigt ein Balkendiagramm der relativen Luftfeuchtigkeit der letzten 12 Stunden. Die Balken steigen oder fallen je nach gemessenem Wert. So kann die Komfortentwicklung verfolgt und Feuchtigkeitsspitzen erkannt werden.

Welche Luftfeuchtigkeit wird für einen Raum empfohlen?

Ein angenehmer Wert liegt zwischen 41 % und 60 %. Unter 30 % ist die Luft zu trocken; über 80 % ist sie zu feucht und begünstigt Schimmel. Verwenden Sie den Alarm, um in einem gesunden Bereich zu bleiben.

Wie verwende ich die Schimmelwarnung?

Halten Sie ▲/°C/°F gedrückt, bis 'MOLD ALERT' erscheint. Die Feuchtigkeitsziffern blinken. Drücken Sie ▲ oder ▼, um den Schwellenwert zu wählen: 65 %, 70 % oder 75 %. Wenn die Feuchtigkeit diesen Schwellenwert überschreitet, wird der LED-Alarm ausgelöst und eine Meldung angezeigt. Drücken Sie eine Taste, um den akustischen Alarm zu stoppen.

Wie ändere ich die Temperatureinheit (°C/°F)?

Drücken Sie kurz ▲/°C/°F, um zwischen Celsius und Fahrenheit umzuschalten. Die Einheit ändert sich sofort auf dem Bildschirm.

Wie installiere ich das Gerät an der Wand?

Drehen Sie das Thermometer um. Der Fuß auf der Rückseite kann als Wandhaken umgeklappt werden. Befestigen Sie es mit einer Schraube (nicht im Lieferumfang) an der Wand. Stellen Sie sicher, dass das Gerät waagerecht ist.

Was tun bei blinkender 'MOLD ALERT'-Anzeige?

Dies bedeutet, dass die Luftfeuchtigkeit den programmierten Schwellenwert für die Schimmelwarnung überschritten hat. Lüften Sie den Raum oder verwenden Sie einen Luftentfeuchter. Drücken Sie eine beliebige Taste, um das Blinken zu stoppen; das Symbol bleibt, solange die Feuchtigkeit zu hoch ist.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie zwei neue AA-Batterien (vorzugsweise Alkaline) ein und achten Sie auf die Polarität (+/-). Schließen Sie den Deckel. Das Gerät ist sofort betriebsbereit. Ersetzen Sie immer beide Batterien gleichzeitig.

BEDIENUNGSANLEITUNG WS 9420 TECHNOLINE

Bedienungsanleitung für WS 9420

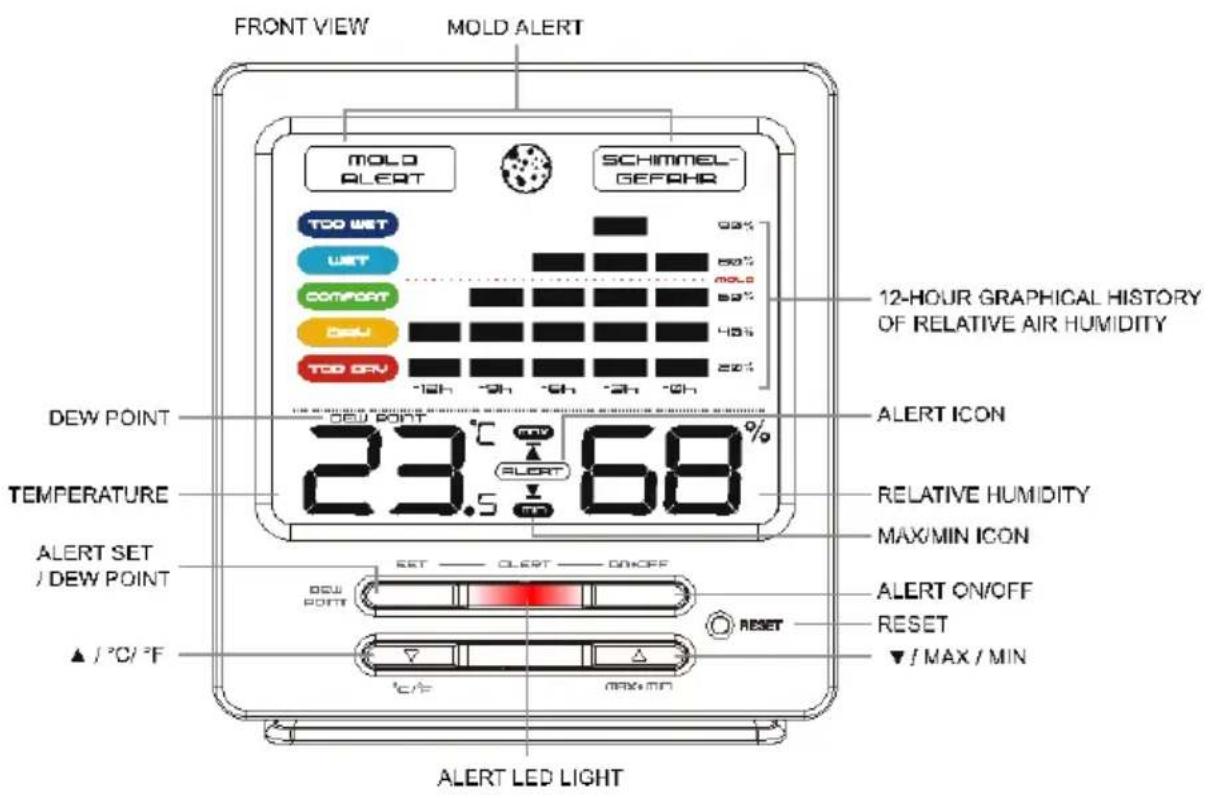

Digitales COMFORT INDEX Thermometer-Hygrometer mit programmierbarer Alarmfunktion und Taupunktanzeige

Ausstattung

• extra grosEs LCD Display
• Innentemperatur
• C^ / F^ Temperaturanzeigemodus
• Taupunktanzeige
• Relative Innenluftfeuchtigkeit
  12h Luftfeuchtigkeitshistorie
  MIN/MAX Speicherung fur Innentemperatur und -luftfeuchtigkeit
• Alarmierung mit LED und Alarm-Icon
• leicht lesbares Farbdisplay
• Batterieendanzeige

Dieses digitale COMFORT INDEX Thermo-Hygrometer ist ein ideales Messgerät zum Überprüfen der Raumklimabedingungen.

WIE DIE LUFTFEUCHTIGKEIT IHRE GESUNDHEIT UND IHR ZUHAUSE BEEINFLUSST

Übermässige Luftfeuchtigkeit fordert das Wachstum unerwünschter Organismen in Ihrwohnumfeld. Die Aufrechterhaltung einer Luftfeuchtigkeit von 30 bis 50% im Innebereich hilft Pilzen, Schimmel und Staubmilben vorzubeugen. Das Aufhalten in verschimmelten Räumen schwacht das menschliche Immunosystem und führt zu Atemwegserkrankungen, Allergien und Infektionen. Raumluft, die frei von Pilz- und Schimmelsporen ist, riecht frisch und einladend.

Übermässig trockene Innenluft kann die Haut austrocknen und zu Irritationen im Hals- und Nasennebenhöhlenbereich führen, sie erhöht das Risiko von Infektionen. Im feuchtigkeitsarmen Klima oder im Winter, wenn Hezungswärme die Luft austrocknet, nutzen Sie einen Luftbefeuchter, um die relative Luftfeuchtigkeit zu erhöhen.

Des Weiteren führt zu trockene Luft zum Schrumpfen und Einbrechen von Holz, besonderss bei dunnem Holz, wie es zum Bau von Gitarren und Violinen verwendet wird. Über einen längeren Zeitraum hinweg führt zu trockene Luft auch zum Einbruch massiver Holzbalken oder verputzter Stämme.

Aktives Heizen oder Lüften kann helpen, ein komfortables und gesundes Wohnumfeld aufrecht zu erhalten.

ÜBER DIE TAUPUNKTANZEIGE

Als Taupunkt bezeichnet man jene Temperatur, bei der die Luft Wasserdampf in Form von Nebel und Tauwasser ausscheidet.

Die Taupunktanzeige ist abhängig von der relativen Luftfeuchtigkeit. Je hoher die relative Luftfeuchtigkeit ist,esto naher liegt der Taupunkt an der aktuellen Temperatur.

Für die meisten Menschen fuhl't sich die Luft feucht an, wenn der Taupunkt über 15.5^ (60^) liegt und unangenehm schwul, wenn er über 21^ (70^) liegt.

Taupunkt °C	Taupunkt °F	Menschliche Empfindung	Relative Luftfeuchigkeit bei 32 °C (90 °F)
>höher als 26 °C	>höher als 80 °F	Extrem hoch, sehr unangenehm für Asthma-Kranke	65% und höher
24 – 26 °C	75 - 80 °F	Extrem unangenehm, sehr drückend	62%
21 – 24 °C	70 - 74 °F	Sehr feucht,recht unangenehm	52% - 60%
18 – 21 °C	65 - 69 °F	Etwas unangenehm für die meisten äteren Menschen	44% - 52%
16 – 18 °C	60 - 64 °F	OK für die meisten, aber wahrnehmbar für ätere Menschen	37% - 46%
13 – 16 °C	55 - 59 °F	Angenehm	38% - 41%
10 – 12 °C	50 - 54 °F	Sehr angenehm	31% - 37%
<10 °C	<49 °F	Für Einige zu trocken	30%

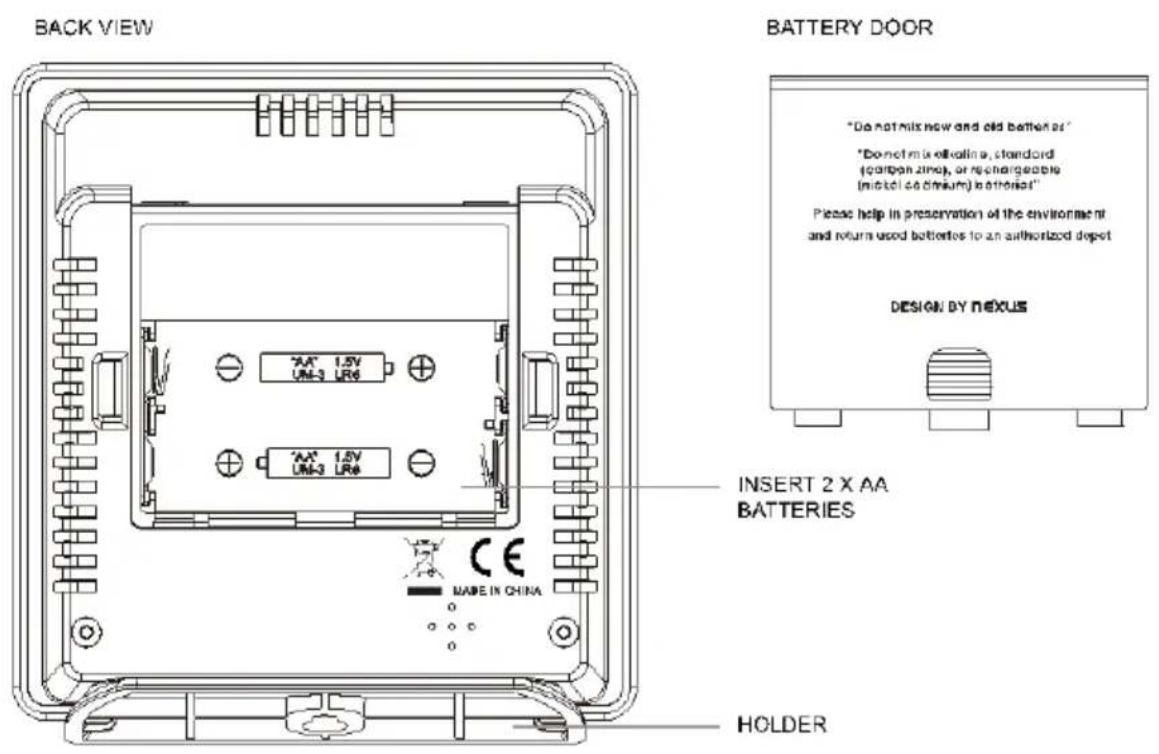

BATTERIEN EINLEGEN

1. Schieberen Sie das Batteriefach auf der Rückseite des Thermo-Hygmeters auf.
2. Legen Sie 2 × AA Batterien (bevorzugt Alkaline) unter Beachtung der richtigen Polaritat in das Batteriefach ein.
3. Schlieben Sie das Batteriefach. Das Thermo-Hygrometer ist nun betriebsbereit.

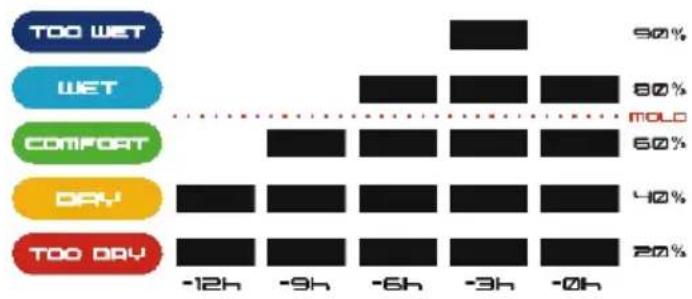

12-STUNDEN-LUFTFEUCHTIGSKEITSHISTORIE

Sie können ganz einfach die Raumklimabedingungen entsprechend der in den letzten 12 Stunden gespeicherten Luftfeuchtigkeitswerte überwachen.

COMFORT LEVEL	RELATIVE LUFTFEUCHTIGKEIT
TOO WET (zu feucht)	81% bis 90%
WET (feucht)	61% bis 80%
COMFORT (angenehm)	41% bis 60%
DRY (trocken)	31% bis 40%
TOO DRY (zu trocken)	20% bis 30%

NUTZUNG DES LUFTFEUCHTIGKEITSALARM

1. Zum Einstellen des Luftfeuchtgkeitsalarms halten Sie SET gedrück, ALERT und A erschinen auf dem LCD, die Ziffern der Luftfeuchtgkeitanzeige blinken. Drucken Sie A oder um die gewünschte Obergrenze fur die Luftfeuchtingkeit in 5% -Schritten einzustellen.
2. Drücken Sie kurz SET, ALERT und Yerschinen auf dem LCD, die Ziffern der Luftfeuchtigkeitsanzeige blinken. Drücken Sie Aoder um die gewünschte Untergrenze für die Luftfeuchtigkeit in 5%-Sritten einzustellen.
3. Drücken Sie erneut SET oder warten Sie ca. 10 Sekunden, um zum normalen Anzeigemodus zurück zukehren.
4. Zum Einschalten des Luftfeuchtigkeitsalarms drücken Sie kurz ON.OFF. Alert) erscheint auf dem LCD.
5. Wenn die Luftfeuchtigkeit die eingestellten Grenzen über- oder unterschreitet, blinken oder Zusammen mit einer aufleuchtenden LED.
6. Drücken Sie eine beliebige Taste zum Ausschalten des Alarms durch die aufleuchtende LED.oder verblei Ben blinkend auf dem LCD.
7. Drucken Sie ON.OFF. ALERT und oder verschwinden vom LCD.

Anmerkung: Die Anzeigedauer fur den Alarm und die aufleuchtende LED betragen 1 Minute.

SCHIMMELWARNUNG

1. Zum Auswahlen des Luftfeuchtigskeitswerts für die Schimmelwarnung, halten Sie /°C/ °F gedrückt. MOLD SCHINTEL-ERScheinen auf dem LCD, die Ziffern der

Luftfeuchtigkeitanzeige blinken. Drücken Sie kurz ▲ oder ∇ zum Auswahlen des Luftfeuchtigeswerts bei 65%, 70%, 75%.

1. Halten Sie / ^o C / ^o F oder warten Sie ca. 10 Sekunden, um zum normalen Anzeigemodus zurück zukehren.

2. Wenn die Luftfeuchtigkeit den eingestellen Wert für die Schimmelwannung übersteigt, besteht das Risiko der Schimmelpilzbildung. MOLDSCHIMMELERSCHAHNE auf dem

LCD, die rote LED leuchtet alle 5 Sekunden auf..

1. Drücken Sie eine beliebige Taste zum Ausschalten des Alarms durch die aufleuchtende LED verbleiben auf dem LCD bis die Luftfeuchigkeit den

eingestellt den Wert für die Schimmelwannung wieder unterschreitet.

Voreingestellter Wert für Schimmelwarnung: 65%

C^ / F^ TEMPERATUREANZEIGE

Drucken Sie ^/^ , um zwischen den Anzeigeformaten C^ oder ^ F zu wechseln.

ANZEIGE DER MAXIMUM-MINIMUM TEMPERATUREEN UND DER LUFTFEUCHTIGKEITSWERTE

Drücken Sie MAX.MIN zum Anzeigen der Maximum- oder Minimum-Temperaturwerte und der relativen Luftfeuchtigkeit seit der letzten Rückstellung.

Wenn die Maximum-Temperaturwerte und die Luftfeuchtigkeit mit Wagneigt werden, halten Sie MAX/MIN gedrückt um die Werte zurückzusetzen.

Wenn die Maximum-Temperaturwerte und die Luftfeuchtigkeit mit Erträgezeit wirden, halten Sie MAX/MIN gedrückt um die Werte zurückzusetzen.

FEHLERBEHEBUNG

Falls das Thermo-Hygrometer fehlerhafte Information oder Zahlen anziegt, wird es eventuell durch elektrostatice Entladung oder Einwirkung anderer Geräte beeinflusst. Drücken Sie RESET zum Neustart des Geräts. Alle Daten werden gelöscht und müssen anschließend neu eingestellt werden.

AUFSTellen ODER ANHÄNGEN DES GERÄTS

Für die Tischaufstellung stecken Sie die Halterung an das Unterveril des Geräts, für die Wandanhängung an die Rückseite.

Falls die gemessenen Luftfeuchtigkeitswerte stark von der Umgebung abweichen, platzieren Sie das Gerät an einer Stelle, an der reprezentativere Werte gemessen werden können.

Vorsichtsmaßnahmen

• Dieses Gerat ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit atzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.

• Ersetzen Sie stets einen vollständigen Batteriesatz.

• Mischen Sie niemals alte und neue Batterien.

• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
  Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie konnten explodieren.
• Bewahren Sie die Batterien nicht in der Höhe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursichen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

TECHNISCHE DATEN:

Temperatur Messbereich 0^ to +50^

Toleranz +/- 1^

Relative Luftfeuchtigkeit Messbereich 20% - 95%

Toleranz +/- 5%

Temperatur Auflösung 0.1^

Relative Luftfeuchtigkeit Auflösung 1%

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehoren nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie konnen gebrauchte Batterien unentgeltlich bei ihrem Handler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich

verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recycleln oder umweltfreiendlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.
