BEDIENUNGSANLEITUNG UBZLJ9SET KENWOOD

PMR446 FM Handfunkgeräte

UBZ-LJ9SETE (EU Version)

1. Sicherheitshinweise 3

1.1 Vorsichtsmaßregeln 3
1.2 Informationen zum Akku 4
1.3 Konformitätserklärung 5
1.4 EU / UK-Kontaktadresse 5

1. Vor der Inbetriebnahme 6

2.1 Auspacken 6

2.2 Kompontenten und Funktionen 6
2.3 Li-Ionen Akku installieren 7

2.4 Laden des Akkus 8
2.5 Montage des Gürtelclips 8
2.6 Verwenden eines optionalen Headsets 9

1. Benutzung des Funkgerätes 10

3.1 Ein- und Ausschalten des Gerätes 10
3.2 Einstellen der Lautstärke 10
3.3 Senden und Empfangen 10
3.4 Full Reset Funktion 10

1. Einstellen des Funkgerätes 11

4.1 Wechseln von Kanälen 12
4.2 Rauschsperre (Squelch) 12
4.3 QT-Ton und DQT-Code Einstellungen 12
4.4 Sprachgesteuertes Senden (VOX) einrichten 13
4.5 Rufton 14

4.6 Tastenton 14
4.7 Roger-Beep 14

4.8 Feedback Tone 14

4.9 Akku Ladestand 15

4.10 Monitorfunktion 15

4.11 Kanalsuchlauf (Scan) 15
4.12 Energiesparfunktion 15

1. Fehlerbehebung 16

2. Entsorgung 16

3. Technische Daten 17
4. Garantie 18
5. SAR Werte 19

1. Sicherheitshinweise

WICHTIGE SICHERHEITSINSTRUKTIONEN

Achtung: Lesen Sie diese Seiten aufmerksam durch, um den sicheren Betrieb des Gerätes zu gewährleisten.

Hinweise aufmerksam lesen!

- Befolgen Sie alle Sicherheits- und Bedienungsanweisungen, wenn Sie dieses Produkt in Betrieb nehmen.

Hinweise sorgfältig aufbewahren!

- Sie sollten die Sicherheits- und Bedienungsanweisungen für spätere Nachschlagezwecke aufbewahren.

Alle Warnhinweise beachten!

- Sie sollten alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen.

1.1 Vorsichtsmaßregeln

• Laden Sie Funkgerät und Akku nicht in nassem Zustand.
• Achten Sie darauf, dass keine metallischen Objekte zwischen Funkgerät und Akku geraten.
• Verwenden Sie nur von KENWOOD empfohlenes Zubehör.
• Wenn ein Teil des Funkgerätes beschädigt ist, berühren Sie nicht die beschädigten Teile. Reduzieren Sie beim Anschluss von Kopfhörern oder einer Sprechgarnitur die Lautstärke des Funkgerätes. Beachten Sie auch, dass sich beim Ausschalten der Rauschsperre (Squelch) die Lautstärke ändern kann.
• Legen Sie nicht das Kabel eines Clipmikrofons mit dem Ohrhörer/Halter um Ihren Hals, während Sie in der Nähe von Maschinen sind, in denen sich das Kabel verfangen könnte.
• Legen Sie das Funkgerät nicht auf einer instabilen Fläche ab. Wenn das Funkgerät wegen Herunterfallen oder starker Erschütterungen ein-/ausschaltet, können die Lautstärke und Kanal konfigurationen zurückgesetzt werden.
• Achten Sie darauf, sich mit dem Ende der Antenne nicht am Auge zu verletzen.
  • Das Funkgerät nicht in Wasser tauchen.
• Schalten Sie das Funkgerät zum Anschluss von Zubehör immer aus.
• Das Gerät wird am Netzgerät vom Netz getrennt. Sorgen Sie dafür, dass der Stecker des Netzgerätes gut zugänglich ist.
• Bei der Entsorgung der Batterien sind die anwendbaren gesetzlichen Vorschriften und örtlichen Bestimmungen Ihres Landes bzw. Ihrer Region einzuhalten.
• Wenn ein handelsüblicher Halsriemen verwendet wird, achten Sie darauf, dass sich der Halsriemen nicht in Maschinenteilen in der Nähe verfängt.

Warnung!

Schalten Sie das Funkgerät an diesen Orten aus:

• In explosionsfähiger Atmosphäre (entzündliches Gas, Staubpartikel, Metallpulver, Holzstaub usw.).
• Beim Tanken und beim Aufenthalt an Tankstellen.
• An Orten, an denen Explosionsgefahr besteht oder Sprengarbeiten stattfinden.
• Im Flugzeug. (Ein etwaiger Einsatz des Funkgerätes darf nur auf Anordnung und nach Weisung der Besatzung erfolgen.)
• Überall dort, wo Schilder usw. zum Ausschalten von Funkgeräten auffordern, u. a. in medizinischen Einrichtungen.
  • In der Nähe von Personen mit Herzschrittmacher.

Vorsicht!

• Modifizieren Sie das Funkgerät nicht.
• Legen Sie das Funkgerät während der Fahrt nicht auf oder in die Nähe von Airbags. Wenn der Airbag auslöst, kann das Funkgerät zum Geschoss werden und den Fahrer oder Mitfahrer treffen.
• Berühren Sie beim Senden nicht den Antennenanschluss, und senden Sie nicht, wenn an der Antennenabdeckung Metall freiliegt. Es besteht Gefahr, dass Sie sich eine Hochfrequenzverbrennung zuziehen.
• Wenn vom Funkgerät eine ungewöhnliche Geruchs- oder Rauchentwicklung ausgeht, schalten Sie das Funkgerät sofort aus, entnehmen den Akku und wenden sich bitte an Ihren KENWOOD Händler.
• Der Gebrauch des Funkgerätes während der Fahrt kann gegen die Straßenverkehrsordnung verstoßen. Prüfen und beachten Sie die verkehrsrechtlichen Vorschriften in Ihrem Gebiet.
• Setzen Sie das Funkgerät keiner extremen Hitze oder Kälte aus.
• Tragen Sie den Akku nicht mit Metallgegenständen, da dabei die Batteriekontakte kurzgeschlossen werden können.
• Explosionsgefahr, wenn der Akku falsch ersetzt wird; nur mit Akkus des gleichen Typs ersetzen.
• Wenn das Funkgerät in Bereichen mit trockener Umgebungsluft eingesetzt wird, können sich leicht elektrische Ladungen aufbauen (statische Elektrizität). Wenn bei solchen Bedingungen ein Ohrhörer als Zubehör eingesetzt wird, besteht die Möglichkeit, dass darüber ein Stromschlag vom Funk gerät zum Ohr übertragen wird. Verwenden Sie nicht Ohrhörer/Mikrofonzubehörteile in Bereichen, wo leicht statische Elektrizität erzeugt wird.
• Überprüfen Sie bei der Anbringung einer handelsüblichen Halteschlaufe, dass diese strapazierfähig ist. Schwingen Sie das Funkgerät niemals am Band hin und her; Sie könnten dabei unbeabsichtigt eine andere Person mit dem Gerät treffen und verletzen.

1.2 Informationen zum Akku

Der Akku enthält entflammbare Stoffe wie z. B. organisches Lösungsmittel. Bei falscher Handhabung kann der Akku bersten und Feuer fangen oder extreme Hitze freisetzen, in seiner Leistungsfähigkeit nachlassen oder andere Schäden entwickeln. Beachten Sie bitte insbesondere diese Hinweise, welche Behandlung sich verbietet.

Gefahr!

Den Akku nicht zerlegen oder reparieren!

Der Akku verfügt über eine Sicherheitsfunktion und eine Schutzschaltung. Wenn diese defekt sind oder außer Kraft gesetzt werden, kann der Akku Hitze und Rauch entwickeln, bersten und Feuer fangen.

Den Akku nicht kurzschließen!

Der Pluspol (+) und der Minuspol (-) dürfen nicht durch einen Metallgegenstand (wie z. B. einer Büroklammer oder einem Stück Draht) miteinander verbunden werden. Tragen oder verwahren Sie den Akku darum nicht in Behältern zusammen mit metallischen Gegenständen (Werkzeug, Metallschmuck, Haarklammern usw.). In einem kurzgeschlossenen Akku fließt ein hoher Strom, und der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen. Der überbrückende Metallgegenstand wird außerdem heiß.

Den Akku nicht verbrennen oder hohen Temperaturen aussetzen!

Wenn der Isolierkörper schmilzt, wird die Gasentlüftung oder die Sicherheitseinrichtung beschädigt oder der Elektrolyt entzündet. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

Den Akku nicht in der Nähe von offenen Flammen, Öfen oder anderen Hitzequellen (Orten, an denen Temperaturen über 60°C entstehen) gebrauchen oder lagern!

Wenn durch die Hitze der Polymerseparator schmilzt, können die einzelnen Zellen intern einen Kurz-

schluss entwickeln, und der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen. Auch wenn der Separator nicht beschädigt ist, kann sich der Akku aufblähen, verformen oder Risse bekommen. Verwenden Sie solche Akkus nicht.

Die Batterie nicht in Wasser tauchen oder anderweitig nass werden lassen!

Wenn die Schutzschaltung des Akkus defekt ist, kann der Akku überladen, und es zu einer unerwarteten chemische Reaktion kommen. Der Akku kann Hitze und Rauch entwickeln, bersten und Feuer fangen.

Vorsicht!

Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird;

• extrem hohe oder niedrige Temperaturen, denen eine Batterie während der Verwendung, Lagerung oder des Transports ausgesetzt sein kann;
• niedriger Luftdruck in großer Höhe;
• den Austausch einer Batterie durch einen falschen Typ, der eine Sicherung umgehen kann (z.B. bei einigen Lithium-Batterietypen);
• die Entsorgung einer Batterie in Feuer oder einem heißen Ofen, oder das mechanische Quetschen oder Schneiden einer Batterie;
• das Belassen einer Batterie in einer Umgebung mit extrem hohen Temperaturen, die zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen kann; eine Batterie, die einem extrem niedrigen Luftdruck ausgesetzt ist, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen kann.

1.3 Konformitätserklärung

Hiermit erklärt die JVCKENWOOD Europe B.V., dass der Funkanlagentyp [KENWOOD] UBZ-LJ9E der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.kenwood.com/cs/com/ecdoc/

Hersteller:

JVCKENWOOD Corporation

3-12. Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPAN

1.4 EU / UK-Kontaktadresse

EU-Kontaktadresse:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, THE NETHERLANDS

UK-Kontaktadresse:

JVCKENWOOD U.K. Limited

2. Vor der Inbetriebnahme

2.1 Auspacken

Packen Sie die Geräte vorsichtig aus und achten Sie darauf, dass alle Zubehörteile vorhanden sind:

• Funkgerät UBZ-LJ9E x 2
• Li-lonen Akku KNB-86L x 2
• Gürtelclip inkl. Schrauben x 2
• Netzgerät mit zweifach USB-Anschluss
• USB-C Ladekabel x 2
• diese Bedienungsanleitung

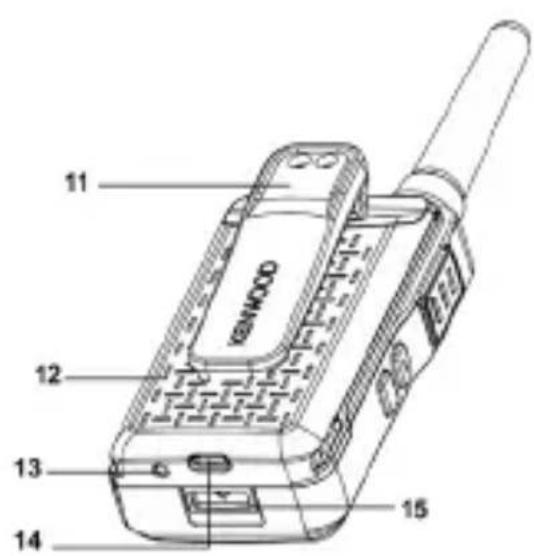

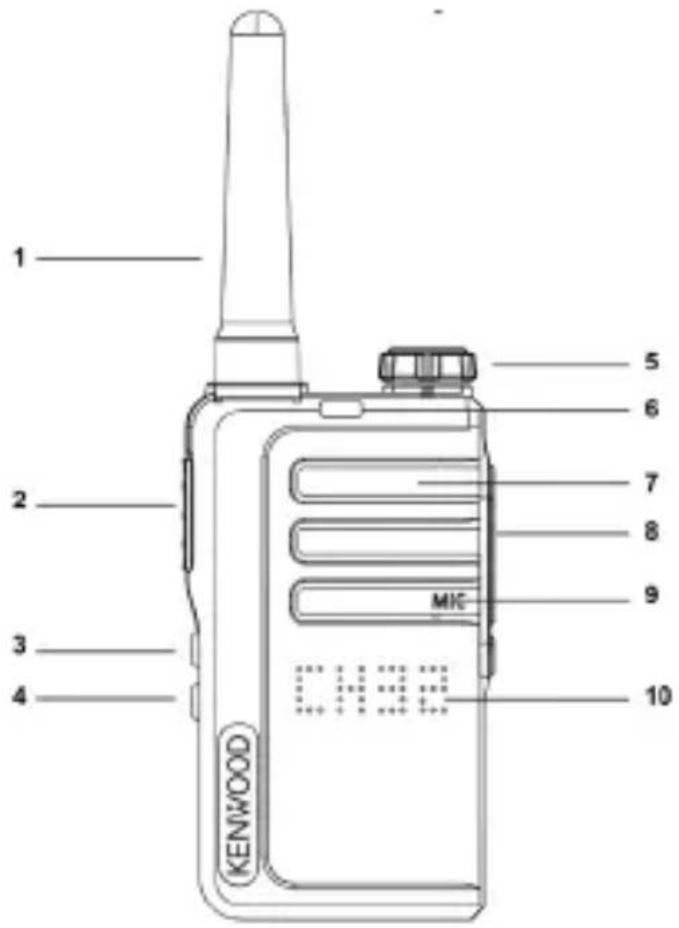

2.2 Komponenten und Funktionen

1 2 3 4 KENWOOD MIC 5 6 7 8 9 10

11 KENWOOD 12 13 14 15

1 - Antenne 9 - Mikrofon
2 - Push-to-Talk-Taste - PTT 10 - LED Funktionsanzeige
3 - Funktionstaste Hoch 11 - Gürtelclip
4 - Funktionstaste Runter 12 - Li-Ionen Akku
5 - Ein / Aus / Lautstärke 13 - LED Ladeanzeige
6 - RX / TX LED 14 - USB-C Ladebuchse
7 - Lautsprecher 15 - Akku Entriegelungstaste
8 - Kopfhörer- / Mikrofonbuchse

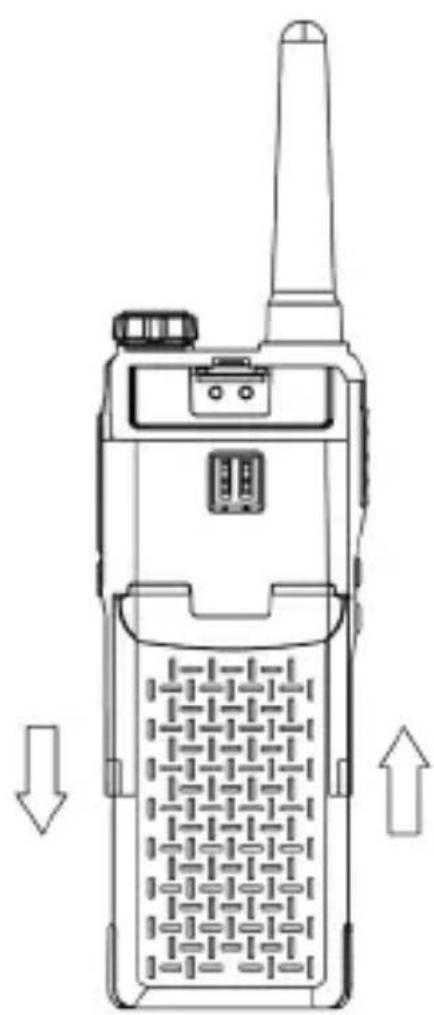

2.3 Li-Ionen Akku installieren

• Richten Sie die Laschen der Batterieabdeckung an den Schlitzen des Funkgeräts aus, halten Sie dann die Abdeckung fest und drücken Sie sie nach oben, bis ein „Klick“ zu hören ist.
• Um den Akku zu entfernen, schalten Sie bitte zuerst das Funkgerät aus, halten Sie dann die Verriegelungstaste des Akkus gedrückt, schieben Sie den Akku 5 mm nach hinten und ziehen Sie den Akku dann nach oben ab.

• Es dürfen nur Originalakkus verwendet werden.
• Schließen Sie die Anschlusskontakte nicht kurz und setzen Sie den Akku keinen hohen Temperaturen oder Feuer aus.
• Versuchen Sie nicht, das Gehäuse des Akkupacks zu öffnen.
• Installieren Sie den Akku nicht in gefährlichen Umgebungen, da Funkenbildung eine Explosion verursachen kann.

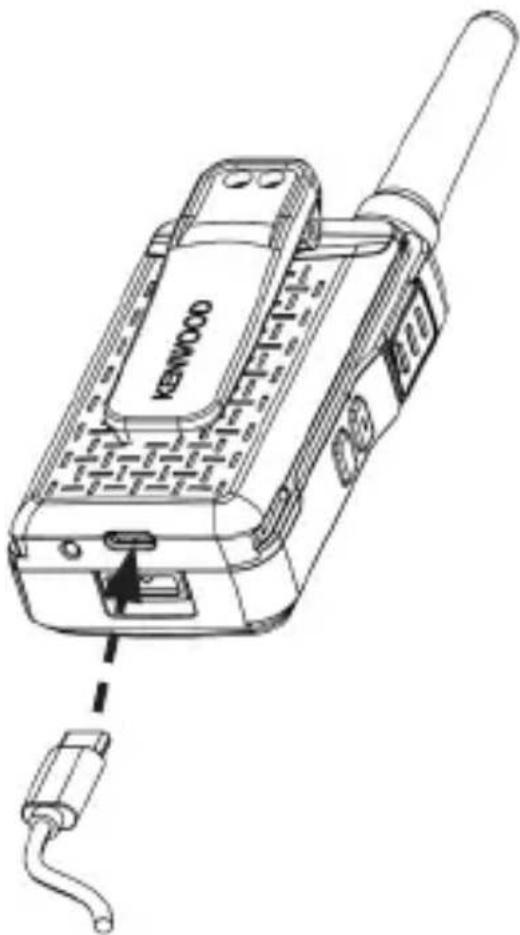

2.4 Laden des Akkus

Bitte laden Sie den Akku vor der Verwendung vollständig auf.

• Stecken Sie das USB-Netzgerät in eine Netzsteck-dose, und verbinden Sie das USB-C Ladekabel mit dem Akku-Ladeanschluss des Funkgerätes und dem USB-Anschluss des Ladegerätes. Mit dem Netzgerät können 2 Akkus gleichzeitig geladen werden. Der Akku kann auch ohne Funkgerät separat aufgeladen werden.
• Während des Ladevorgangs leuchtet die Ladeanzeige rot und zeigt damit an, dass der Akku geladen wird. Ist der Akku vollständig aufgeladen, so wechselt die Anzeige auf grün.

Achtung!

• Verwenden Sie nur das originale Netzgerät.
• Bitte laden Sie den Akku nur in Innenräumen.
• Ziehen Sie nach Beendigung des Ladevergangs das USB-Kabel vom Akku ab und das Netzgerät aus der Netzsteckdose.

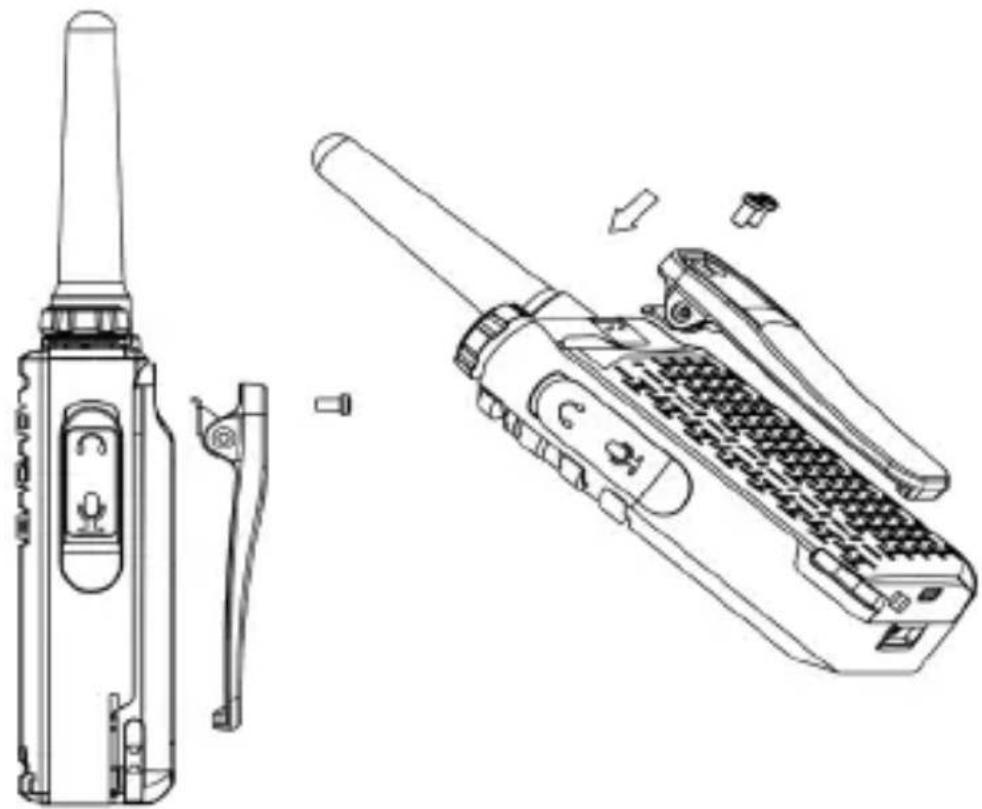

Richten Sie den Gürteldip an den Befestigungspunkten auf der Rückseite des Funkgerätes aus und befestigen Sie ihn mit den mitgelieferten Schrauben. Verwenden Sie dazu einen geeigneten Schraubendreher. Das Entfernen des Akkus erleichtert die Montage.

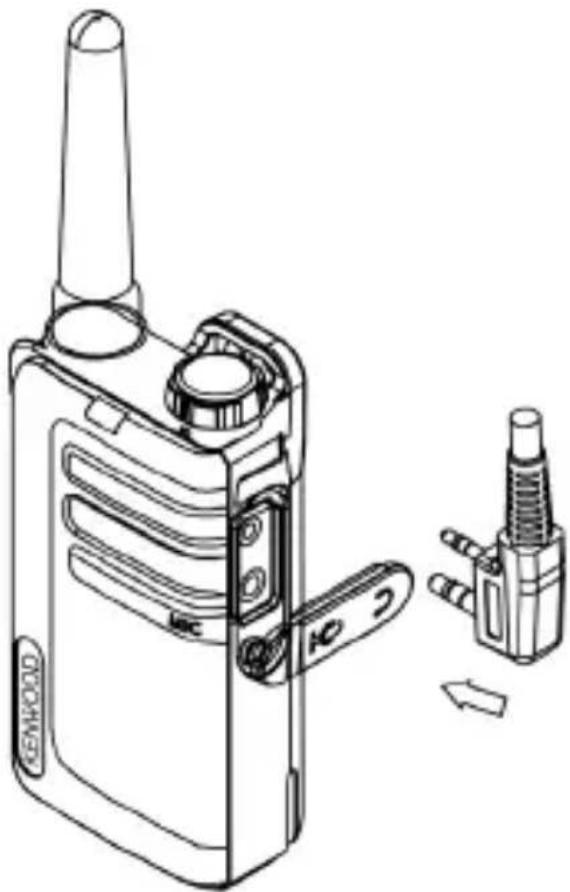

2.6 Verwenden eines optionalen Headsets

An dieses Funkgerät können Sie Headsets mit Kenwood Doppelklinke (2,5 / 3,5 mm) anschliessen. Informationen zu kompatiblem Zubehör finden Sie auf der KENWOOD-Webseite.

• Heben Sie die Kunststofflasche der Abdeckung oben leicht an und drehen Sie sie vorsichtig im Uhrzeigersinn um 90 Grad nach hinten.
• Stecken Sie die Stecker vollständig in die Klinkenbuchsen. Sollten die Klinkenstecker nicht korrekt eingesteckt sein, so können Kontaktfehler auftreten und Rauschen verursachen. Falls das Headset mit einer PTT-Taste ausgestattet ist, kann diese entsprechend verwendet werden.

Achtung!

Um Hörschäden vorzubeugen, reduzieren Sie bitte vor der Verwendung eines Headsets die Lautstärke des Funkgerätes.

3. Benutzung des Funkgerätes

3.1 Ein- und Ausschalten des Gerätes

Drehen Sie den Lautstärkeregler im Uhrzeigersinn über den Rastpunkt, um das Funkgerät einzuschalten. Die LED-Anzeige leuchtet komplett auf, der Ladezustand des Akkus und der aktuelle Funkkanal werden kurz angezeigt. Danach geht das Gerät in den Standby-Modus. Um das Funkgerät auszuschalten, drehen Sie den Lautstärkeregler über den Rastpunkt hinaus in die andere Richtung.

3.2 Einstellen der Lautstärke

Drehen Sie den Lautstärkeregler im Uhrzeigersinn um die Lautstärke zu erhöhen und gegen den Uhrzeigersinn, um sie zu verringern.

3.3 Senden und Empfangen

Im eingeschalteten Zustand befindet sich das Funkgerät im Modus „Empfang“ und kann Sprache oder Tonsignale auf dem eingestellten Kanal empfangen. Um eine Nachricht zu senden, drücken Sie die Sendetaste „PTT“ und sprechen in das Mikrofon. Halten Sie die so lange gedrückt, bis Sie die Übertragung beendet haben. Danach geht das Funkgerät automatisch wieder in den Empfangsmodus. Für eine optimale Sprachübertragung sollte beim Senden das Mikrofon ca. 2 - 3 Zentimeter vom Mund entfernt sein.

Hinweis: Beide Funkgeräte müssen auf den gleichen Kanal und den gleichen QT/DQT-Code eingestellt sein. Wird die losgelassen so ertönt, wenn aktiviert, am anderen Gerät ein Tonsignal (Roger Beep) um zu signalisieren, dass der Sendevorgang beendet wurde. Informationen dazu unter „Einstellen des Funkgerätes“ in dieser Bedienungsanleitung.

3.4 Full Reset Funktion

Um das Funkgerät in den Werkszustand zu versetzen, gehen Sie bitte wie folgt vor:

Halten Sie die Tasten und gleichzeitig für 3 Sekunden gedrückt. Die orange LED zeigt den Start des Full Reset an. Nach erfolgreichem Reset erscheint "LJ9" im Display.

4. Einstellen des Funkgerätes

Um Einstellungen, wie z.B. Kanalwahl oder QT/DQT-Code vorzunehmen, besitzt dieses Funkgerät ein Einstellmenü. Dieses Menü wird wie folgt bedient:

• Ein langer Druck auf die Taste schaltet in die erste Menüebene. Jeder weitere lange Tastendruck schaltet eine Ebene weiter.
• Im jeweiligen Menü werden die Einstellungen durch einen kurzen Druck auf die Tasten oder vorgenommen
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus

Hinweis: Werden 10 Sekunden lang keine Tasten gedrückt, so wird das Einstellmenü beendet und das Gerät befindet sich wieder im Empfangsmodus.

Einstellmenü Übersicht:

Ebene Funktion Einstellungen Anzeige
0	Empfangsmodus
1 Kanalwahl CH01 - CH32
2	Squelch Level	SQ 0 - SQ 9
3	QT/DQT-Code	OFF, CT01 - CT38, DT01 - DT83
4 VOX	V.of / 1/2/3
5 Rufton CA01 - CA20
6 Tastenton KTOF / KTOn
7 Roger Beep RBOF / RBOn
8	Feedback Tone	FTOF / FTOn
9	Akku Ladestand	3/2/1/0

4.1 Wechseln von Kanälen

Um auf einen anderen Kanal zu wechseln, gehen Sie bitte wie folgt vor:

• Drücken Sie 1 x lang auf die Taste , die aktuelle Kanalnummer blinkt im Display.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Kanal eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

Achtung: Die Kanäle 1 bis 16 sind standardmäßig verfügbar. Die Kanäle 17 bis 32 müssen vom Benutzer aktiviert werden. Die Kanäle 17 bis 32 dürfen nur in Ländern verwendet werden, in denen diese Frequenzen von den Behörden zugelassen sind

Um die Kanäle 17 bis 32 zu aktivieren, gehen Sie bitte wie folgt vor:

- Halten Sie die und die gedrückt und schalten Sie das Funkgerät ein. Lassen Sie beide Tasten nach 3 Sekunden los, nun sind 32 Kanäle aktiviert.

Um die Kanäle 17 bis 32 zu deaktivieren, gehen Sie bitte wie folgt vor:

- Halten Sie & gedrückt und schalten Sie das Funkgerät ein. Lassen Sie beide Tasten nach 3 Sekunden los. Das Funkgerät führt einen vollständigen Reset durch und befindet sich dann im 16-Kanal-Modus..

4.2 Rauschsperre (Squelch)

Mit der Einstellung des Rauschsperrenpegels legen Sie fest, bis zu welcher Stärke des ankommenden Signals das Funkgerät stummgeschaltet bleibt. Das bedeutet, je höher der Pegel eingestellt ist, um so stärker muss das eingehende Signal sein damit es hörbar wird. Sie können den Pegel zwischen „0“ und „9“ einstellen, wobei „3“ die Standardeinstellung ist. Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

- Drücken Sie 2 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.

- Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (0 - 9) eingestellt werden

- Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.3 QT-Ton und DQT-Code Einstellungen

QT und DQT sind Funktionen, die unerwünschte Signale auf Ihrem Kanal zurückweisen. Sie hören einen Ruf nur, wenn Sie ein Signal erhalten, das einen passenden QT-Ton bzw. DQT-Code enthält. Wenn ein Ruf mit einem anderen Ton bzw. Code empfangen wird, bleibt die Squelch-Funktion aktiv, und Sie hören diesen Ruf nicht. Ebenso muss die Empfangsstation einen passenden Ton bzw. Code haben, um Ihren Ruf zu hören, wenn Sie mit QT oder DQT senden.

Bitte beachten Sie, dass Dritte Ihre Rufe weiterhin hören können, wenn sie ihr Funkgerät auf den gleichen Ton bzw. Code einstellen. Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

- Drücken Sie 3 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.

- Durch kurzen Druck auf die Tasten oder kann der gewünschte QT- oder DQT-Code eingestellt werden.

- Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

Die KENWOOD QT/DQT-Standardeinstellungen für jeden Kanal sind in der nachfolgenden Tabelle aufgeführt. Eine vollständige Liste finden Sie auf Seite 20 dieser Bedienungsanleitung.

Ka. Freq. (MHz) QT/DQT Ka. Freq. (MHz) QT/DQT
1 446.00625 CT10 / 94.8 Hz 17* 446.10625 CT10 / 94.8 Hz
2 446.09375 CT08 / 88.5 Hz 18* 446.19375 CT08 / 88.5 Hz
3 446.03125 CT13 / 103.5 Hz 19* 446.13125 CT13 / 103.5 Hz
4 446.06875 CT05 / 79.7 Hz 20* 446.16875 CT05 / 79.7 Hz
5 446.04375 CT17 / 118.8 Hz 21* 446.14375 CT17 / 118.8 Hz
6 446.01875 CT18 / 123.0 Hz 22* 446.11875 CT18 / 123.0 Hz
7 446.08125 CT19 / 127.3 Hz 23* 446.18125 CT19 / 127.3 Hz
8 446.05625 CT07 / 85.4 Hz 24* 446.15625 CT07 / 85.4 Hz
9 446.00625 CT14 / 107.2 Hz 25* 446.10625 CT14 / 107.2 Hz
10 446.09375 CT15 / 110.9 Hz 26* 446.19375 CT15 / 110.9 Hz
11 446.03125 CT16 / 114.8 Hz 27* 446.13125 CT16 / 114.8 Hz
12 446.06875 CT06 / 82.5 Hz 28* 446.16875 CT06 / 82.5 Hz
13 446.04375 DT20 / D132N 29* 446.14375 DT20 / D132N
14 446.01875 DT24 / D155N 30* 446.11875 DT24 / D155N
15 446.05625 DT21 / D134N 31* 446.15625 DT21 / D134N
16 446.08125 DT33 / D243N 32* 446.18125 DT33 / D243N

*Die Kanäle 1 bis 16 sind standardmäßig verfügbar. Die Kanäle 17 bis 32 müssen vom Benutzer aktiviert werden. Die Kanäle 17 bis 32 dürfen nur in Ländern verwendet werden, in denen diese Frequenzen von den Behörden zugelassen sind.

4.4 Sprachgesteuertes Senden (VOX) einrichten

Das Funkgerät ist in der Lage, stimmgesteuert (VOX) zu senden. Im VOX-Modus sendet das Funkgerät ein Signal, wenn es durch Ihre Stimme oder andere Geräusche in Ihrer Umgebung aktiviert wird. Die Empfindlichkeit ist ein 3 Stufen (1/2/3) einstellbar, wobei Stufe 3 die empfindlichste Stufe ist.

Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

• Drücken Sie 4 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (V.OF - V. 3) eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

Hinweis: Drücken der beendet VOX-Modus. Die Verwendung dieser Funktion in lauten oder windigen Umgebungen ist nicht empfohlen.

4.5 Rufton

Rufsignaltöne helfen, sich gegenüber anderen Teilnehmern zu identifizieren und sie über Ihren Ruf zu informieren. Dazu stehen 20 verschiedene Signaltöne (CA01 - CA20) zur Verfügung.

Wenn jeder Teilnehmer einen anderen Ton verwendet, ist der Rufer leicht zu erkennen. Der Rufton wird ausgelöst, indem die gedrückt und gehalten wird und dann zusätzlich ein kurzer Druck der Taste erfolgt.

Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

• Drücken Sie 5 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (CA01 - CA20) eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.6 Tastenton ein/aus

Ist der Tastenton aktiviert, so gibt das Funkgerät beim Drücken von Tasten eine akustische Rückmeldung. Sie können den Tastenton ein- oder ausschalten (KTOF / KTON). Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

• Drücken Sie 6 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (KTOF / KTON) eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.7 Roger-Beep ein/aus

Der Roger-Beep ist ein vom Funkgerät generiertes Tonsignal, das automatisch am Ende jedes Sendevorgangs übertragen wird. Dies signalisiert der Gegenstelle, dass Sie Ihren Ruf beendet haben. Sie können den Roger-Beep ein- oder ausschalten (RBOF / RBOn). Um die Einstellungen zu ändern, gehen Sie bitte wie folgt vor:

• Drücken Sie 7 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (RBOF / RBOn) eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.8 Feedback-Ton ein/aus

Der Feedback-Ton ist ein vom Funkgerät generierter Ton, der dem Sender eines Ruftons (siehe Punkt 4.5) am eigenen Gerät Rückmeldung gibt, dass der Klingelton gerade bei der Gegenstelle zu hören ist, indem der gleiche Ton zeitgleich am eigenen Gerät ertönt. Sie können den Feedback-Ton ein- oder ausschalten (FTOn / FTOF). Um die Einstellung zu ändern, gehen Sie bitte wie folgt vor:

• Drücken Sie 8 x lang auf die Taste , und die aktuelle Einstellung wird blinkend im Display angezeigt.
• Durch kurzen Druck auf die Tasten oder kann der gewünschte Wert (FTOn / FTOF) eingestellt werden
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.9 Akku Ladestand

Der Akku Ladestand wird über Balkensymbole angezeigt. Zusätzlich ertönt bei niedrigem Akkustand ein Signalton und die Ladeanzeige blinkt rot.

Akku voll
Akku 2/3 geladen
Akku 1/3 geladen
Akku leer

Um den Akku Ladestand anzuzeigen, gehen Sie bitte wie folgt vor:

• Drücken Sie 9 x lang auf die Taste , und der aktuelle Ladestand wird im Display angezeigt.
• Durch Drücken der wird das Einstellmenü beendet, und dass Funkgerät befindet sich wieder im Empfangsmodus.

4.10 Monitorfunktion

Die Monitorfunktion kann dazu verwendet werden, um schwächere Signale auf dem aktuellen Kanal zu empfangen. Die Überwachung schalten Sie wie folgt ein:

- Durch kurzen Druck auf die Taste kann die Funktion ein- und ausgeschaltet werden.

Hinweis: Die Monitorfunktion funktioniert unabhängig vom eingestellten QT- oder DQT-Code.

4.11 Kanalsuchlauf (Scan)

Mit dem Kanalsuchlauf können Sie nach aktiven Kanälen suchen. Wird ein entsprechender Kanal gefunden, stoppt der Suchlauf und die Kommunikation wird wiedergegeben. Endet die Übertragung auf dem gefundenen Kanal, wird der Kanalsuchlauf automatisch fortgesetzt.

Um den Kanalsuchlauf zu starten, gehen Sie bitte wie folgt vor:

• Drücken Sie 1 x lang auf die Taste , und der Suchlauf von Kanal 1 bis Kanal 16 (oder Kanal 1 bis 32, je nach Einstellung) wird gestartet.
• Wenn Sie während des Suchlaufs kurz auf die Tasten oder drücken, wird die Reihenfolge des Suchlaufs umgekehrt.

Hinweis: Wenn Sie die drücken, während Sie einen gefunden Kanal abhören, geht das Funkgerät auf dem aktuellen Kanal zurück in den Standby-Modus.

4.12 Energiesparfunktion

Wird das Funktgerät länger als 10 Sekunden nicht verwendet, so schaltet es automatisch in den Energiesparmodus. Dies hat keinen Einfluss auf den Empfang von Übertragungen und der Normalmodus wird automatisch wieder aktiviert, sobald ein Signal erkannt wird.

5. Fehlerbehebung

Hinweise zur Fehlersuche

Problem Lösung
Das Funkgerät lässt sich nicht einschalten.	Der Akku ist entladen. Laden Sie den Akku oder ersetzen Sie die Batterien.Der Akku ist nicht korrekt eingesetzt.Entnehmen Sie den Akku und setzen Sie ihn wieder ein.
Bei wiederholter Aufladung des Akkus verschlechtert sich die Akkuleistung.	Die Lebensdauer des Akkus ist erschöpft.Ersetzen Sie den Akku durch einen neuen.
Sie können die anderen Gruppenmitglieder nicht hören oder mit Ihnen sprechen.	Vergewissern Sie sich, dass Sie den gleichen Kanal und QT/DQT- Einstellungen wie die anderen Gruppenmitglieder verwenden.Die anderen Gruppenmitglieder sind zu weit entfernt. Vergewissern Sie sich, dass Sie sich in der Reichweite der anderen Funkgeräte befinden.
Andere Funkteilnehmer (außer Gruppenmitglieder) sind auf dem Kanal zu hören.	Ändern Sie die DQ/DQT-Einstellungen.Vergewissern Sie sich, dass alle Gruppenmitglieder die Einstellungen auf ihren Funkgeräten ändern, um zu den neuen QT/DQT-Einstellungen zu passen.

Hinweis: Sollte das Problem weiterhin bestehen, so wenden Sie sich bitte an den KENWOOD-Service.

6. Entsorgung

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien.

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Informationen zur Entsorgung in der Türkei finden Sie in türkischer Sprache auf Seite 18.

1. Technische Daten UBZ-LJ9E

Frequenzbereich 446,0 - 446,2 MHz (PMR446)
Kanäle 32
Untercodes QT 38 + DQT 83
Hochfrequenz-Leistung ≤ 500mW ERP
Maximale Sendeleistung max. 26,59 dBm
Reichweite bis zu 6 km*
Betriebstemperatur -20°C bis +55°C
Betriebsspannung 3,7 V
Schutzart IP32
Betriebszeit / Ladezeit max. 18 Std.* / ca. 3 Std.
Abmessungen (B x H x T) 52 x 157 x 28 mm
Gewicht inkl. Akku & Gürtelclip 138 g
*Kann je nach Gelände und Bedingungen variieren.
Li-Ionen Akku
Typ KNB-86L
Spannung 3,7 V
Kapazität 1150 mAh
Energiegehalt 4,3 Wh
UN Nummer	UN3481 Lithium-Ionen-Batterien, enthalten / verpackt in der Ausstattung
Netzgerät
Hersteller Netzgerät	SHENZHEN MERRYKING ELECTROINCS CO., LTD. 801, Bldg B, No. 1, Tianyang 2nd Road, Oriental Community, Songgang Street, Bao'an District, Shenzhen 518105, Guangdong, CHINA
Marke und Modellkennung Ladegerät	MKC-0502000VEUT / MKC-0502000VUKT
Eingangsspannung	Wechselspannung 100 - 240 V
Eingangswechselstromfrequenz 50 / 60 Hz
Ausgangspannung / -strom / -leistung	Gleichspannung 5,0 V / 2,0 A / 10,0 W
Durchschnittliche aktiver Wirkungsgrad im Betrieb	81,1 %
Leistungsaufnahme im Bereitschaftsbetrieb	0,07 W
Technische Änderungen vorbehalten.

8. Garantie

Sehr geehrter Kunde,

wir danken Ihnen für den Kauf dieses KENWOOD-Produkts. Sollte dieses Produkt unter normalen Betriebsbedingungen Material- oder Verarbeitungsmängel aufweisen, werden wir diese in Übereinstimmung mit den geltenden Garantiebedingungen kostenlos beseitigen beziehungsweise das Gerät umtauschen.

Ausgenommen von den Garantieleistungen sind Verbrauchs- oder Verschleißteile, die im Rahmen des normalen Kundendienstes auszutauschen sind wie zum Beispiel wiederaufladbare Akkus.

Kontaktadresse:

JVCKENWOOD DEUTSCHLAND GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel

Tel. 06101 / 4988-0, www.kenwood.de

Entsorgung in der Türkei:

9. SAR Werte für das Funkgerät UBZ-LJ9E

Modell SAR Frontseite SAR Rückseite
UBZ-LJ9E 0,4 W/kg 0,45 W/kg

HF-Grenzwerte für das Funkgerät UBZ-LJ9E ACHTUNG:

Bevor Sie dieses PMR446-Funkgerät verwenden, lesen Sie diese einfache Anleitung.

Dieses PMR446-Funkgerät verwendet elektromagnetische Hochfrequenz (HF), um die Kommunikation zwischen zwei oder mehreren Benutzern über eine Entfernung zu ermöglichen. Er verwendet Radiofrequenz (RF)-Energie oder Funkwellen, um Anrufe zu senden und zu empfangen.

Das KENWOOD Funkgerät UBZ-LJ9E wurde so entwickelt, hergestellt und getestet, dass es der Empfehlung 1999/519/EC der EU für HF-Exposition Grenzwerte entspricht. Diese Grenzwerte geben empfohlene Expositionswerte für die Allgemeinheit vor.

Um die HF-Belastung innerhalb der zulässigen Grenzwerte zu halten, sollten Sie nicht länger als 50 % der gesamten Nutzungszeit des Funkgerätes senden. Das Senden von mehr als 50 % der Gesamtbetriebszeit kann die Grenzwerte gemäß den FCC-HF-Expositionsanforderungen überschreiten.

Um die Einhaltung der Grenzwerte sicherzustellen, halten Sie das Funkgerät senkrecht vor Ihr Gesicht, wobei das Mikrofon und andere Teile des Funkgerätes einschließlich der Antenne mindestens 2,5 cm von der Nase oder den Lippen entfernt sind.

Ein größerer Abstand zwischen Ihrem Gesicht und der Antenne verringert die HF-Belastung.

QT-Codes
CT01/67.0 Hz	CT14/107.2 Hz	CT27/167.9 Hz	CT02/71.9 Hz	CT15/110.9 Hz
CT28/173.8 Hz	CT03/74.4 Hz	CT16/114.8 Hz	CT29/179.9 Hz	CT04/77.0 Hz
CT17/118.8 Hz	CT30/186.2 Hz	CT05/79.7 Hz	CT18/123.0 Hz	CT31/192.8 Hz
CT06/82.5 Hz	CT19/127.3 Hz	CT32/203.5 Hz	CT07/85.4 Hz	CT20/131.8 Hz
CT33/210.7 Hz	CT08/88.5 Hz	CT21/136.5 Hz	CT34/218.1 Hz	CT09/91.5 Hz
CT22/141.3 Hz	CT35/225.7 Hz	CT10/94.8 Hz	CT23/146.2 Hz	CT36/233.6 Hz
CT11/97.4 Hz	CT24/151.4 Hz	CT37/241.8 Hz	CT12/100.0 Hz	CT25/156.7 Hz
CT38/250.3 Hz	CT13/103.5 Hz	CT26/162.2 Hz
DQT-Codes
DT01/D023N	DT29/D174N	DT57/D445N	DT02/D025N	DT30/D205N
DT58/D464N	DT03/D026N	DT31/D223N	DT59/D465N	DT04/D031N
DT32/D226N	DT60/D466N	DT05/D032N	DT33/D243N	DT61/D503N
DT06/D043N	DT34/D244N	DT62/D506N	DT07/D047N	DT35/D245N
DT63/D516N	DT08/D051N	DT36/D251N	DT64/D532N	DT09/D054N
DT37/D261N	DT65/D546N	DT10/D065N	DT38/D263N	DT66/D565N
DT11/D071N	DT39/D265N	DT67/D606N	DT12/D072N	DT40/D271N
DT68/D612N	DT13/D073N	DT41/D306N	DT69/D624N	DT14/D074N
DT42/D311N	DT70/D627N	DT15/D114N	DT43/D315N	DT71/D631N
DT16/D115N	DT44/D331N	DT72/D632N	DT17/D116N	DT45/D343N
DT73/D654N	DT18/D125N	DT46/D346N	DT74/D662N	DT19/D131N
DT47/D351N	DT75/D664N	DT20/D132N	DT48/D364N	DT76/D703N
DT21/D134N	DT49/D365N	DT77/D712N	DT22/D143N	DT50/D371N
DT78/D723N	DT23/D152N	DT51/D411N	DT79/D731N	DT24/D155N
DT52/D412N	DT80/D732N	DT25/D156N	DT53/D413N	DT81/D734N
DT26/D162N	DT54/D423N	DT82/D743N	DT27/D165N	DT55/D431N
DT83/D754N	DT28/D172N	DT56/D432N

KENWOOD

Accu vol
Accu 2/3 geladen
Accu 1/3 geladen
Accu leeg

1. Technische gegevens UBZ-LJ9E
