Produkttyp	Digitalmultimeter
Marke	Voltcraft
Modell	VC272
Messkategorie	CAT III 600 V
Anzeige	Digitaldisplay 6000 Zählern (Counts) mit Hintergrundbeleuchtung
AC-Messmethode	True RMS (Echt-Effektivwert) bis 400 Hz
Gleichspannung	600,0 mV bis 600 V, Genauigkeit ±(0,9% + 4) (Bereiche 6 V bis 600 V)
Wechselspannung	600,0 mV bis 600 V, Genauigkeit ±(1,2% + 8) (Bereich 60 mV), ±(0,9% + 4) (andere)
Gleichstrom	600 µA bis 10 A, Genauigkeit ±(1,3% + 4) (µA/mA), ±(1,5% + 7) (10 A)
Wechselstrom	600 µA bis 10 A, Genauigkeit ±(1,3% + 4) (µA/mA), ±(1,8% + 7) (10 A)
Widerstand	600,0 Ω bis 60,00 MΩ, Genauigkeit ±(1,3% + 4) (600 Ω) bis ±(2,7% + 7) (60 MΩ)
Kapazität	6,000 nF bis 60,00 mF, Genauigkeit ±(4,4% + 9) (nF) bis ±(7,0% + 5) (mF)
Frequenz	10,00 Hz bis 10,00 MHz, Genauigkeit ±(0,2% + 7)
Temperatur	-40 bis +1000 °C (Typ K-Sonde), Genauigkeit ±(1,4% + 5) (40-1000 °C)
Diodentest	Testspannung ca. 3,0 V DC
Durchgangsprüfung	Tonschwelle <10 Ω, Messung bis 600 Ω
NCV-Erkennung	Berührungslose Wechselspannungserkennung
LoZ-Funktion	Reduzierte Impedanz (400 kΩ) zur Unterdrückung von Geisterspannungen (max. 250 V, 3 s)
Stromversorgung	3 AAA-Batterien 1,5 V
Gewicht	Ca. 375 g
Auto-Ausschaltung	Nach 15 Minuten Inaktivität (deaktivierbar)
Sicherungen	F1: 10 A/600 V (Keramik), F2: 2,5 A/700 V (Keramik), mA/μA-Eingang: 2 x selbstrückstellende PTC
Enthaltenes Zubehör	2 Prüfkabel CAT III, Temperatursensor (-40 bis +230 °C), 3 AAA-Batterien, Bedienungsanleitung

Häufig gestellte Fragen - VC272 VOLTCRAFT

Wie messe ich eine Gleichspannung mit dem VC272?

Drehen Sie den Drehschalter auf Position V (DC wird angezeigt). Drücken Sie ggf. SEL, um in den DC-Modus zu wechseln. Stecken Sie die rote Messleitung in die V-Buchse und die schwarze in COM. Setzen Sie die Spitzen parallel zum Stromkreis. Der Messwert wird angezeigt. Überschreiten Sie nicht 600 V.

Was bedeutet das Symbol LoZ auf dem Display?

LoZ zeigt an, dass das Multimeter im Niedrigimpedanzmodus (ca. 400 kΩ) ist. Dieser Modus unterdrückt Geisterspannungen, sollte aber nur bis 250 V für maximal 3 Sekunden verwendet werden. Zum Aktivieren halten Sie die LoZ-Taste im Spannungsmodus gedrückt.

Wie teste ich eine Diode mit dem VC272?

Wählen Sie den Diodenmodus (Pfeilsymbol), indem Sie den Drehschalter auf Ω drehen und zweimal SEL drücken. Stecken Sie die rote Messleitung in die V-Buchse und die schwarze in COM. Setzen Sie die rote Spitze auf die Anode (+), die schwarze auf die Kathode (-). Die Durchlassspannung wird in Volt angezeigt. OL bedeutet verpolte oder defekte Diode.

Was tun, wenn das Multimeter nicht einschaltet?

Überprüfen Sie zuerst die Batterien: Öffnen Sie das Schraubfach auf der Rückseite, legen Sie 3 neue AAA-Batterien unter Beachtung der Polarität ein. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherungen (F1 und F2) für den Eingangsschutz. Stellen Sie sicher, dass der Drehschalter nicht auf OFF steht.

Wie ersetze ich die 10 A Sicherung?

Trennen Sie alle Messleitungen und schalten Sie das Gerät aus. Entfernen Sie die Schraube des Batteriefachs und schieben Sie den Deckel ab. Ersetzen Sie die Sicherung F1 (Φ 6,35 x 32 mm, FF 10 A, 600 V) durch eine identische. Verschließen Sie es sorgfältig. Verwenden Sie das Gerät niemals mit einer defekten Sicherung oder einem Shunt.

Kann ich Netzspannungen (230 V) mit diesem Multimeter messen?

Ja, das VC272 ist nach CAT III 600 V zertifiziert, was die Messung von Netzspannungen bis 600 V ermöglicht. Verwenden Sie die mitgelieferten Messleitungen mit Schutzkappen und beachten Sie die Sicherheitshinweise: Berühren Sie nicht die Spitzen, überprüfen Sie die Isolierung und messen Sie nicht in feuchter Umgebung.

Wie verwende ich die berührungslose Spannungserkennung (NCV)?

Drehen Sie den Drehschalter auf NCV. Entfernen Sie alle Messleitungen. Nähern Sie den Sensor (oben am Multimeter) auf weniger als 5 mm an den Leiter an. Eine dreifarbige LED (grün, gelb, rot) blinkt und ein akustisches Signal ertönt bei Wechselspannung. Testen Sie immer zuerst an einer bekannten Quelle.

Was bedeutet der akustische Alarm oder die Meldung LEAd?

Der akustische Alarm und 'LEAd' auf dem Display zeigen eine falsche Anschluss der Messleitungen für den gewählten Modus an. Beispielsweise das Einstecken der Messleitungen in die Strombuchsen bei Spannungsmodus. Überprüfen Sie die Verbindungen und wechseln Sie die Buchse oder den Modus gemäß den Anzeigen.

Wie deaktiviere ich die automatische Abschaltung?

Schalten Sie das Multimeter aus (OFF). Halten Sie die SEL-Taste gedrückt, während Sie den Drehschalter auf eine andere Position als OFF drehen. Das Symbol für die automatische Abschaltung verschwindet vom Display. Die Funktion bleibt bis zum nächsten manuellen Ausschalten deaktiviert.

Was ist die Messgenauigkeit des VC272?

Die Genauigkeit wird angegeben als ±(% vom Messwert + Anzahl der Stellen). Beispiel: Gleichspannung 6 V: ±(0,9% + 4) bedeutet 0,9% des Messwerts plus 4 Einheiten der letzten Stelle. Die Genauigkeit gilt bei 23°C ±5°C, <75% rF. Für Bedingungen außerhalb dieses Bereichs addieren Sie 0,1 x Genauigkeit/°C.

BEDIENUNGSANLEITUNG VC272 VOLTCRAFT

D Bedienungsanleitung

VC272 Digital Multimeter

Best.-Nr. 2576862

Seite 2 - 50

1 Inhaltsverzeichnis

2 Einführung ....4
3 Lieferumfang....4
4 Aktuelle Bedienungsanleitungen ....4
5 Symbol-Erklärung ....5
6 Bestimmungsgemäße Verwendung....6
7 Sicherheitshinweise....8

7.1 Batterien/Akkus....10
7.2 Angeschlossene Geräte....10
7.3 LED-Licht....10

8 Produktübersicht....11
9 Produktbeschreibung....12
10 Drehregler ....13
11 Anzeigeelemente und Symbole....14

11.1 Anzeigeelemente ....14
11.2 Symbole 15

12 Messungen durchführen....17

12.1 Ein- und Ausschalten des Multimeters....18
12.2 Alarm bei falscher Verdrahtung....19
12.3 Messung von AC-/DC-Spannung....20
12.4 LoZ-Spannungsmodus ....21
12.5 Messstrom (A) 22
12.6 Messfrequenz ....25
12.7 Messung der Impulsdauer in % 26
12.8 Widerstand messen ....27

12.9 Diodenprüfung 28
12.10 Durchgangsprüfung 29
12.11 Messen von Kapazität....30
12.12 Temperaturmessung ....31
12.13 Berührungslose Wechselspannungsmessung „NCV“......32

13 Zusätzliche Funktionen....33
13.1 SEL-Funktion....33
13.2 Taschenlampe....33
13.3 REL-Funktion....33
13.4 HOLD-Funktion....34
13.5 Auto-Power-Off Funktion 34

14 Wartung und Reinigung ....35
14.1 Allgemeine Hinweise....35
14.2 Reinigung....35
14.3 Öffnen des Batterie-/Sicherungsfachs 36
14.4 Einsetzen und Wechseln der Batterien....37
14.5 Ersetzen der 10 A-Sicherung....38

15 Entsorgung 39
15.1 Produkt 39
15.2 Batterien/Akkus....40

16 Problembehandlung....41

17 Technische Daten 42

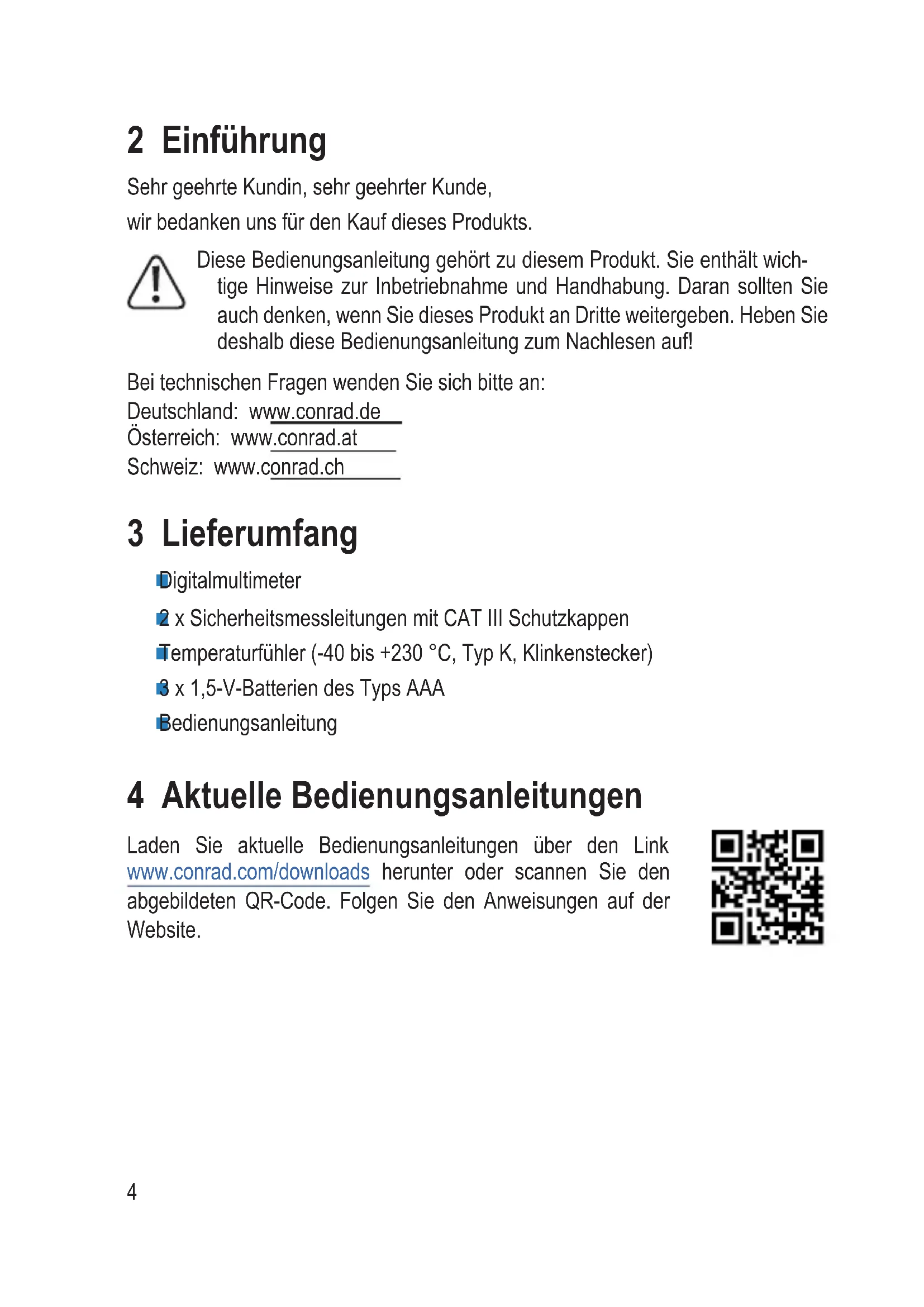

2 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Lieferumfang

Digitalmultimeter
2 x Sicherheitsmessleitungen mit CAT III Schutzkappen
Temperaturfühler (-40 bis +230 °C, Typ K, Klinkenstecker)
3 x 1,5-V-Batterien des Typs AAA
Bedienungsanleitung

4 Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen Stromschlag führen kann.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Dieses Gerät ist CE-geprüft und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Dieses Gerät wurde einer Konformitätsbewertung für den GB-Raum unterzogen und erfüllt sämtliche Anforderungen der für Großbritannien geltenden Richtlinien.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisolierung)

CAT II

Es ist zum Überprüfen und Messen von Stromkreisen, die direkt an die Verbrauchsstellen (u. a. Steckdosen) des Niederspannungsnetzes angeschlossen sind, geeignet.

CAT III

Es eignet sich außerdem zum Überprüfen und Messen von sämtlichen der an die Verteilung bzw. die Niederspannungsanlage des Gebäudes angeschlossenen Stromkreise.

CAT IV

Messkategorie IV: Zum Messen am Ursprung einer Niederspannungsanlage (Beispiel: Netzverteilung, Übergabestellen des Stromversorgers an Haushalte) und im Freien (z. B. bei Arbeiten an Erdkabeln oder Freileitungen). Diese Kategorie umfasst auch alle unteren Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

Erdpotential

Gleichstrom

Wechselstrom

6 Bestimmungsgemäße Verwendung

Misst und zeigt elektrische Parameter in der Messkategorie CAT III (bis zu 600 V) an.
Entspricht den Normen EN 61010-1 und EN 61010-2-033 sowie allen niedrigeren Kategorien.
Misst Gleich- und Wechselspannungen bis zu 600 V
Misst Gleich- und Wechselströme bis 10 A
Frequenzmessung bis zu 10 MHz
Misst Kapazitäten bis 60 mF
Misst Widerstände bis 60 MΩ
Misst Temperaturen von -40 bis +1000 °C
Durchgangsprüfungen (<10 Ω akustisch)
Diodenprüfungen
Berührungslose V/AC-Spannungserkennung (NCV)

Die Messmodi werden mit dem Drehregler ausgewählt. Die Messbereichswahl erfolgt in vielen Messbereichen automatisch (außer Durchgangsprüfung, Diodenprüfung und Strommessbereiche).

Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte (True RMS) bis zu einer Frequenz von 400 Hz angezeigt. Dies ermöglicht die exakte Messung von sinusförmigen und nicht sinusförmigen Messgrößen (Spannung/Strom).

Messwerte mit negativer Polarität werden mit dem (-)-Zeichen angezeigt.

Der 10-A-Strommesseingang ist mit einer keramischen Hochleistungssicherung gegen Überlast abgesichert. Die Spannung im Strommesskreis darf 600 V nicht überschreiten.

Der Messeingang mA/μA ist mit 2 x wartungsfreien, selbstrückstellenden PTC-Sicherungen und einer keramischen Röhrensicherung ausgestattet, die bei konventionellen Überlastfehlern von weniger als ca. 5 A eingesetzt werden können, der Strom wird begrenzt und das Multimeter ist gut geschützt. Wenn das Multimeter für eine mA/μA-Messung verwendet wird, aber versehentlich an eine Hochspannungsstromversorgung mit hoher Energie angeschlossen wird, wird die Keramik-

röhrensicherung funktionieren und wahrscheinlich auslösen, um das Multimeter zu schützen. In einem solchen Fall muss die durchgebrannte Keramikröhrensicherung durch eine neue ersetzt werden.

Ein Niedrige-Impedanz-Modus (LoZ) ermöglicht die Spannungsmessung mit reduziertem Innenwiderstand. Dies unterdrückt Phantomspannungen die in Hohe-Impedanz-Messungen auftreten können. Die Messung mit reduzierter Impedanz ist nur in Messkreisen bis max. 250 V und für max. 3 s zulässig.

Verwenden Sie nur Batterien des angegebenen Typs. Akkus haben eine geringere Kapazität und sollten nicht verwendet werden.

Das Gerät schaltet sich nach 15 Minuten automatisch aus, wenn keine Taste gedrückt wird. Dies verhindert die vorzeitige Entladung der Batterie. Diese automatische Ausschaltfunktion kann deaktiviert werden.

Verwenden Sie das Multimeter nicht, wenn das Batteriefach geöffnet ist oder der Batteriefachdeckel fehlt.

Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter und starke elektromagnetische Felder.

Verwenden Sie aus Sicherheitsgründen nur Messleitungen oder Zubehör, die mit den Spezifikationen des Multimeters übereinstimmen und den Normen IEC/EN 61010-031 entsprechen.

7 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

Dieses Gerät wurde in einem sicheren Zustand ausgeliefert.
Wir möchten den Benutzer bitten, die in der beiliegenden Bedienungsanleitung enthaltenen Sicherheits- und Warnhinweise zu beachten, damit dieser Zustand erhalten bleibt und ein gefahrloser Betrieb gewährleistet ist.
Der eigenmächtige Umbau und/oder die Veränderung des Geräts ist aus Sicherheits- und Zulassungsgründen nicht gestattet.
Wenden Sie sich an einen Techniker, wenn Sie nicht sicher sind, wie Sie das Gerät verwenden oder anschließen sollen.
Multimeter und deren Zubehör sind kein Spielzeug und müssen außerhalb der Reichweite von Kindern aufbewahrt werden.
Beachten Sie beim Verwenden des Geräts in gewerblichen Einrichtungen stets die Unfallverhütungsvorschriften für elektrische Betriebsmittel.
In Schulen, Bildungseinrichtungen, Hobby- und Heimwerkerwerkstätten muss das Multimeter unter der verantwortlichen Aufsicht von geschultem Personal verwendet werden. Das Gleiche gilt, wenn das Multimeter von Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten benutzt wird.
Stellen Sie vor jeder Messung sicher, dass das Multimeter nicht auf eine andere Messfunktion eingestellt ist.
Beim Verwenden von Messspitzen ohne Schutzkappen dürfen die Messungen

zwischen dem Multimeter und dem Erdpotential die Messkategorie CAT II nicht überschreiten.

Bei CATIII-Messungen müssen die Schutzkappen auf die Messspitzen aufgesetzt werden (max. Länge der freiliegenden Kontakte = 4 mm), um versehentliche Kurzschlüsse zu vermeiden. Diese sind im Lieferumfang enthalten.

Die Messspitzen müssen bei jeder Änderung des Messbereichs vom zu messenden Objekt getrennt werden.
Die Spannung zwischen den Anschlusspunkten des Multimeters und der Erde darf 600 V DC/AC in CAT III nicht überschreiten.
Besondere Vorsicht ist geboten, wenn Sie mit Spannungen arbeiten, die höher sind als AC 30 Vr.m.s, 42,4 V Peak oder DC 60 V. Das Berühren von elektrischen Leitern mit diesen Spannungen kann zu einem tödlichen Stromschlag führen.
Um einen Stromschlag zu vermeiden, berühren Sie bei den Messungen die Anschlüsse/Messpunkte weder direkt noch indirekt. Berühren Sie beim Messen keine Bereiche außerhalb der Griffmarkierungen an den Messspitzen / Messleitungen.
Überprüfen Sie vor jeder Messung das Multimeter und die Messleitungen auf Anzeichen von Beschädigung. Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (gerissen, fehlend usw.) ist. Die Messleitungen sind mit einer Verschleißanzeige versehen. Wenn die Leitung beschädigt ist, wird eine zweite Isolationsschicht sichtbar (die zweite Isolationsschicht hat eine andere Farbe). Stellen Sie in diesem Fall die Verwendung ein und tauschen Sie das Messzubehör aus.
Verwenden Sie das Multimeter nicht unmittelbar vor, während oder nach einem Gewitter (Stromschlag/hohe Stromstöße!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, der Stromkreis und die Stromkreiskomponenten trocken sind.
Vermeiden Sie das Verwenden des Geräts in unmittelbarer Nähe von:

– Starken magnetischen oder elektromagnetischen Feldern
– Sendeantennen oder HF-Generatoren.

Dadurch kann der Messwert verfälscht werden.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, stellen Sie den Betrieb sofort ein und verhindern Sie eine unbefugte Verwendung. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

– Anzeichen von Beschädigungen vorhanden sind
– Das Gerät nicht ordnungsgemäß funktioniert
– Das Gerät über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert wurde
– das Gerät während des Transports rauer Behandlung ausgesetzt war

Schalten Sie das Gerät nicht sofort ein, nachdem es von einem kalten in einen warmen Raum gebracht worden ist. Das dabei entstandene Kondenswasser kann das Gerät zerstören. Lassen Sie das Gerät ausgeschaltet und lassen Sie es Raumtemperatur annehmen.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen da esfür Kinder zu einem gefährlichen Spielzeug werden könnte.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Überprüfen Sie vor jeder Verwendung die Funktion des Geräts, indem Sie eine bekannte Spannung messen.

7.1 Batterien/Akkus

Achten Sie beim Einsetzen der Batterien/Akkus auf die richtige Polung.

Entfernen Sie bei längerem Nichtgebrauch die Batterien/Akkus, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.

Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

Batterien/Akkus sind stets zum selben Zeitpunkt zu ersetzen bzw. auszutauschen. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.

Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

7.2 Angeschlossene Geräte

Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

7.3 LED-Licht

Achtung, LED-Licht:

Blicken Sie nicht direkt in das LED-Licht!

Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

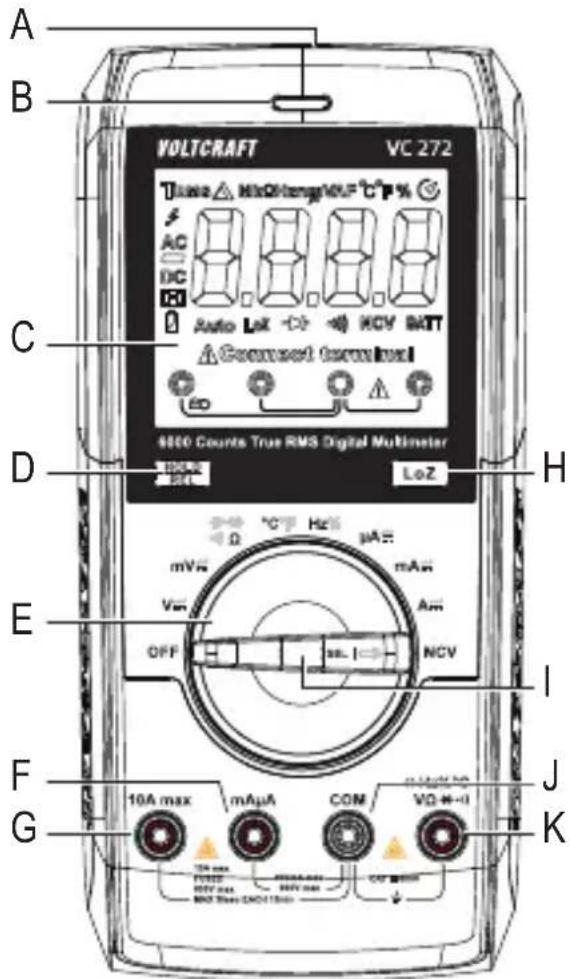

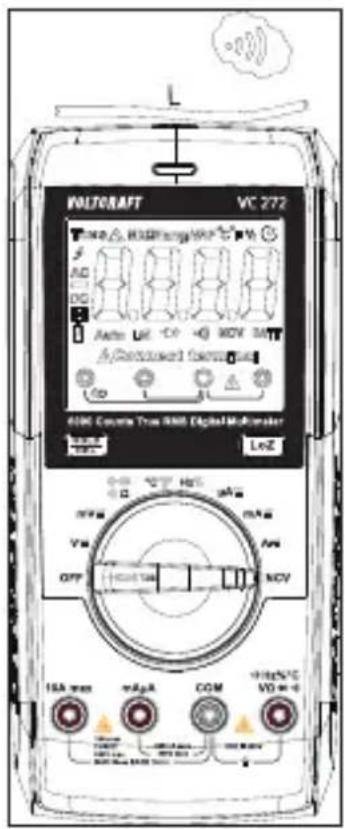

8 Produktübersicht

A. Berührungsloser Spannungssensor
B. Dreifarbige LED-Anzeige
C. Display
D. HOLD/REL-Taste
E. Drehregler zum Auswählen des Messmodus
F. mAμA-Messbuchse
G. 10A max. Messbuchse
H. LoZ Taste für niedrige Impedanz 400 kΩ zum Ändern der Impedanz

I. SEL/ -Taste

J. COM-Messbuchse (Referenzpotential, „negativ“)
K. -Messbuchse („positives Potential“ für Gleichspan- nungen)

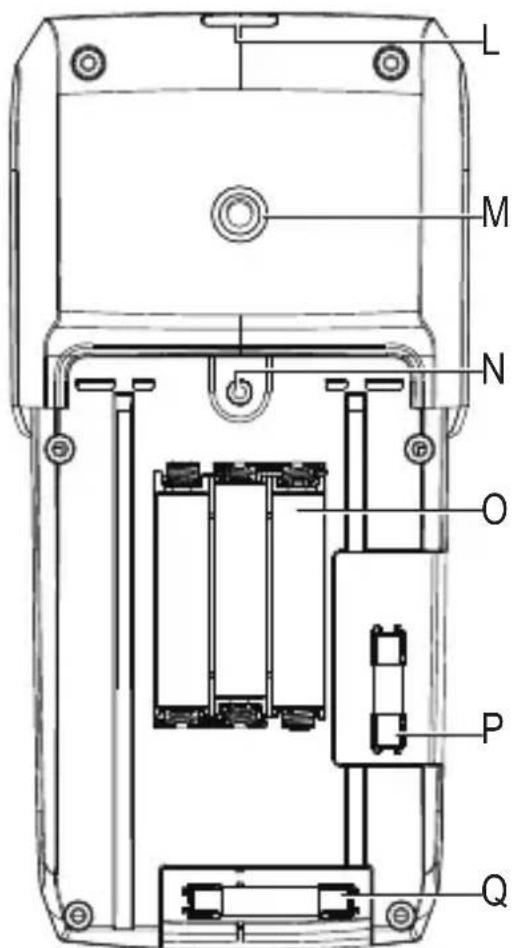

L. LED-Licht
M. Anschlussgewinde für Ständer
N. Schraube für Batteriefach
O. Batteriefach
P. F2-Sicherung
Q. F1-Sicherung

9 Produktbeschreibung

Die Messwerte werden am Multimeter (DMM) in einer Digitalanzeige dargestellt. Das Multimeter hat 6000 Counts (Count = kleinster Anzeigewert). Beim Messen von Spannungen und Strömen wird der True-RMS-Wert verwendet. Die korrekte Buchsenbelegung wird je nach gewähltem Messmodus angezeigt. Eine fehlerhafte Buchsenbelegung wird durch einen Warnton und eine Warnanzeige angezeigt. Dies erhöht die Betriebssicherheit des Multimeters für den Benutzer.

Mit dem DMM können Messungen bis CAT III 600 V durchgeführt werden. Es ist für den Einsatz im Hobby- und Profibereich geeignet.

An den abgewinkelten Steckern der Messleitungen können Schutzkappen angebracht sein. Entfernen Sie diese, bevor Sie die Messleitungen in das Multimeter stecken.

Mit diesem Multimeter müssen Sie eine versehentlich ausgelöste Sicherung im mA/μA-Messbereich nicht mehr ersetzen. Die eingebauten PTC-Schutzelemente begrenzen bei einer Überlastung den Stromfluss und schützen so das Multimeter und den Stromkreis. Die PTC-Schutzelemente setzen sich nach dem Auslösen und einer kurzen Abkühlzeit selbst zurück. Der Strommesskreis muss dazu nur kurz unterbrochen werden.

Wenn das Multimeter für eine mA/μA-Messung verwendet wird, aber versehentlich an eine Hochspannungsstromversorgung mit hoher Energie angeschlossen wird, wird die Keramikröhrensicherung funktionieren und wahrscheinlich auslösen, um das Multimeter zu schützen. In einem solchen Fall muss die durchgebrannte Keramikröhrensicherung durch eine neue ersetzt werden.

Das Batterie- und Sicherungsfach kann nur geöffnet werden, wenn alle Messleitungen vom Multimeter entfernt wurden. Bei geöffnetem Batterie- und Sicherungsfach ist es nicht möglich, die Messleitungen in die Messbuchsen zu stecken. Dies ist eine eingebaute Sicherheitsfunktion zum Schutz des Benutzers.

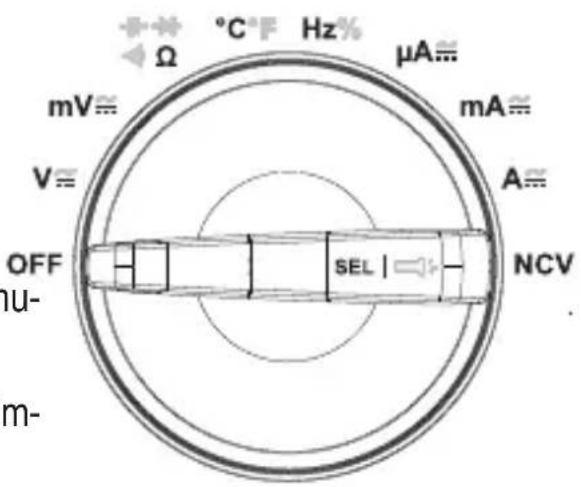

10 Drehregler

Verwenden Sie den Drehregler, um den Messmodus auszuwählen.
Die automatische Bereichsauswahl („Autorange“) ist aktiviert und der Bereich wird automatisch ausgewählt.

→ Die Messbereiche müssen manuell ausgewählt werden..
→ Beginnen Sie die Messungen immer mit dem größten Messbereich und schalten Sie gegebenenfalls auf einen kleineren Messbereich.

Der Drehregler ist mit einer Funktionstaste ausgestattet.

→ Verwenden Sie die Taste SEL/☐, um zu den Untermodi umzuschalten, wenn der Messmodus mehr als eine Funktion hat.
Um das Multimeter auszuschalten, stellen Sie den Drehregler auf die Position OFF. Schalten Sie das Multimeter bei Nichtgebrauch immer aus.

11 Anzeigeelemente und Symbole

Die folgenden Symbole und Buchstaben erscheinen auf dem Gerät/Anzeige. Es können weitere Symbole in der Anzeige erscheinen (Anzeigetest), die jedoch keine Funktion haben.

11.1 Anzeigeelemente

Element Beschreibung
TRMS	True-RMS-Messung
	Delta-Symbol für relative Messung (= Referenzmessung)
M	Mega-Symbol (Exp. 6)
[W427]	Kilo-Symbol (Exp. 3)
Ω	Ohm (Einheit des elektrischen Widerstandes)
[675W]	Hertz (Einheit der Frequenz)
n	Nano-Symbol (Exp. -9)
[60WZ]	Milli-Symbol (Exp. -3)
V	Volt (Einheit der elektrischen Spannung)
[27X4]	Mikro-Symbol (Exp. -6)
A	Ampere (Einheit der elektrischen Stromstärke)
[1Y2W]	Einheit der elektrischen Kapazität)
[98H4]	Kelsius (Temperatureinheit)
	Hahrenheit (amerikanische Temperatureinheit)
[284Z]	Anzeige der Impulsdauer der positiven Halbwelle in Prozent (Impuls-Pausen-Verhältnis)
	Automatische Ausschaltung ist aktiviert
	Symbol für die Diodenprüfung
	Symbol für den akustischen Durchgangsprüfer
LoZ Niedrig-Impedanz-Symbol
Connect terminal	Anzeige der korrekten Buchsenbelegung
Auto Automatische Messbereichswahl ist aktiviert
	Batteriewechselanzeige
	Hold-Funktion ist aktiviert
DC Symbol für Gleichstrom ( ) ---
	Polaritätsangabe für Stromflussrichtung (Minuspol)
AC Symbol für Wechselstrom ( ) ~
	Warnsymbol für gefährliche Spannung
NCV	Berührungslose AC-Spannungsmessung

11.2 Symbole

Symbol Beschreibung
REL Taste für Relativmessung (= Referenzmessung)
SELECT Umschalten zwischen den Untermodi
HOLD Einfrieren der aktuellen Messung
OL Überlast = Der Messbereich wurde überschritten
LEAd Warnung „Falsche Buchse“
OFF In diese Position bringen, um das Multimeter auszuschalten
TRMS Echte Effektivwertmessung
LoZ	Impedanzumschaltung im V-Messbereich (10 MΩ bis 400 kΩ)
EF Anzeige für NCV-Funktion ohne Spannungserkennung
→	Symbol für die Diodenprüfung
•••	Symbol für den akustischen Durchgangsprüfer
+←	Symbol für den Kapazitätsmessbereich
~	Symbol für Wechselstrom
---	Symbol für Gleichstrom
COM Anschluss für Referenzpotential
mV Millivolt-Modus (Exp. -3)
V Spannungsmodus (Volt = Einheit der elektrischen Spannung)
A Strommodus (Ampere = Einheit des elektrischen Stroms)
mA Milliampere-Modus (Exp. -3)
μA Microampere-Modus (Exp. -6)
Hz Frequenz-Modus (Hertz = Einheit der Frequenz)
% Messfunktion für Pulsdauer in Prozent (Puls-Pausen-Verhältnis)
Ω Widerstands-Modus (Ohm = Einheit des elektrischen Widerstands)
°C°F Messfunktion für die Temperaturmessung
NCV Berührungslose AC-Spannungserkennung

12 Messungen durchführen

Überschreiten Sie niemals die max. zulässigen Eingangsgrößen. Berühren Sie niemals Schaltkreise oder Schaltkreisbauteile, die Spannungen von mehr als AC 30 Vr.m.s, 42,4 V Peak oder DC 60 V führen können! Es besteht die Gefahr eines lebensgefährlichen Stromschlags!

Messungen können nur bei geschlossenem Batterie- und Sicherungsfach durchgeführt werden. Bei geöffnetem Fach können keine Kabel eingesteckt werden.

Überprüfen Sie die angeschlossenen Messleitungen vor der Messung auf Beschädigungen wie Schnitte, Risse und Knicke. Verwenden Sie niemals beschädigte Messleitungen, da dies zu einem tödlichen Stromschlag führen kann!

Berühren Sie beim Messen keine Bereiche außerhalb der Griffmarkierungen an den Messspitzen / Messleitungen.

Schließen Sie nur die beiden Messleitungen an, die Sie zum Messen benötigen. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitungen vom Gerät, bevor Sie eine Messung durchführen.

Messungen in Stromkreisen mit AC 30 Vr.m.s, 42,4 V Peak oder DC 60 V dürfen nur von qualifiziertem und geschultem Personal durchgeführt werden, das mit den einschlägigen Vorschriften und den damit verbundenen Gefahren vertraut ist.

„OL“ (Überlast) zeigt an, dass der Messbereich überschritten wurde.

In der Anzeige erscheint die richtige Anschlussreihenfolge der Messklemmen für jeden Messmodus an. Halten Sie sich beim Anschließen der Messleitungen die in der Anzeige angegebene Reihenfolge ein.

12.1 Ein- und Ausschalten des Multimeters

1. Drehen Sie den Drehregler zum Auswählen des gewünschten Modus.
2. Drehen Sie den Drehregler zum Auswählen des gewünschten Modus.

→ Der optimale Messbereich wird automatisch ausgewählt (außer im Strommodus).
→ Beginnen Sie bei der Strommessungen immer mit dem größten Messbereich und schalten Sie gegebenenfalls auf einen kleineren Messbereich.
→ Trennen Sie immer die Messleitungen vom Multimeter, bevor Sie zu einem anderen Modus umschalten.

1. Um das Multimeter auszuschalten, stellen Sie den Drehregler auf die Position OFF.

→ Schalten Sie das Multimeter bei Nichtgebrauch immer aus.

1. Bevor Sie das Multimeter aufbewahren, stecken Sie die Messleitungen in die hochohmigen Klemmen (COM und ), Dies hilft, Fehler bei späteren Messungen zu vermeiden.

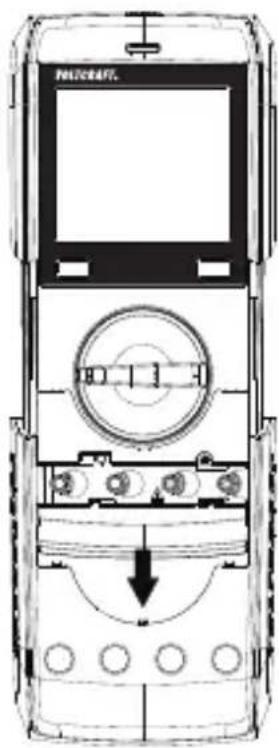

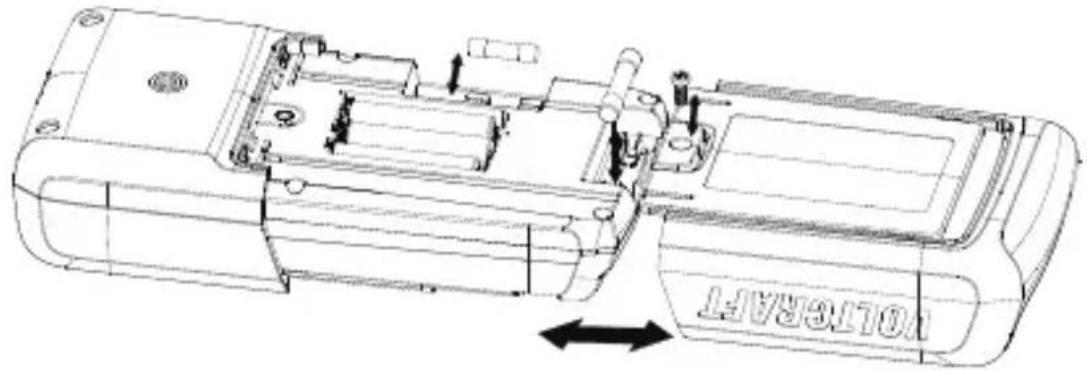

Bevor Sie das Multimeter benutzen können, müssen die Batterien eingelegt werden. Anweisungen zum Wechseln/Ersetzen der Batterien finden Sie unter „Reinigung und Wartung“.

12.2 Alarm bei falscher Verdrahtung

Die Messbuchsenüberwachung ist in das DMM integriert. Wenn die Messleitungen an die falschen Buchsen angeschlossen werden (was für den Benutzer gefährlich sein und das DMM beschädigen kann), löst das DMM einen akustischen und optischen Alarm aus.
Sobald die Messleitungen in die Strommessbuchsen gesteckt werden und ein anderer Messmodus (außer Strommessung) gewählt wird, gibt das DMM einen deutlichen Warnton ab. Dies ist auch der Fall, wenn der Messeingang zwischen der 10A-Buchse und der mAμA-Buchse vertauscht wird.
Wenn der Alarm ausgelöst wird und „LEDd“ in der Anzeige erscheint, überprüfen Sie, ob die Leitungen an die richtigen Buchsen angeschlossen sind und ob Sie den richtigen Messmodus gewählt haben..

Das Multimeter löst den Alarm aus, wenn die Klemmen wie folgt angeschlossen sind:

Messmodus	V / mV / Ω / °C / °F / Hz% / ➔ / ·) , HGV	mA/μA A
Angeschlossene Buchsen	mA/μA//10A 10 A mA/μA

Unterbrechen Sie den Testaufbau im Falle eines Alarms sofort und überprüfen Sie, ob der richtige Messmodus/Messanschluss gewählt wurde. Außerdem erscheint in der Anzeige, welche Messbuchsen für die einzelnen Messbereiche zu verwenden sind.

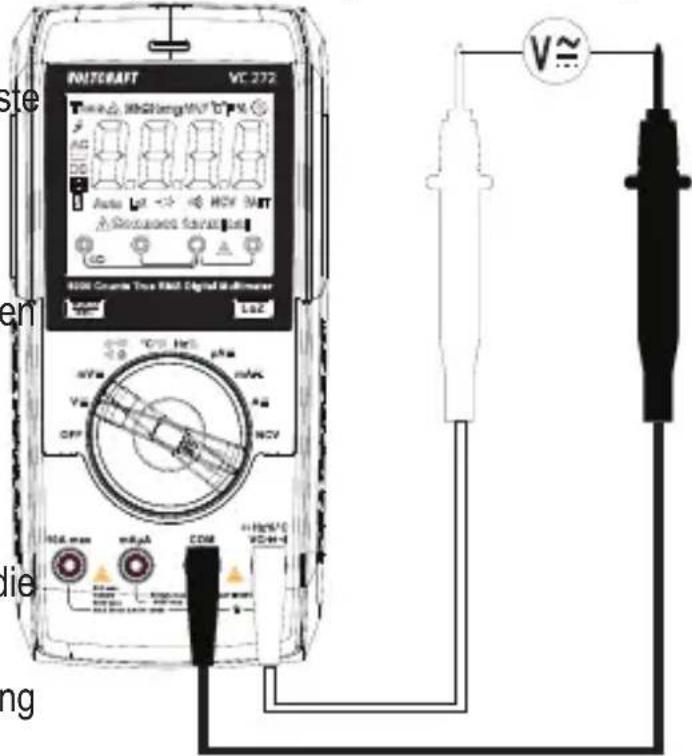

12.3 Messung von AC-/DC-Spannung

1. Bringen Sie zunächst den Funktionsdrehregler in die entsprechende Stellung.
2. In der Anzeige erscheint „DC“.

→ Drücken Sie kurz die Taste SEL/☐, um auf AC umzuschalten, in der Anzeige erscheint „AC“.

→ Für niedrigere Spannungen bis max. 600 mV, wählen Sie den Messbereich mV.

1. Schließen Sie die Messleitungen an die Klemmen an:

→ Die rote Messleitung an die +Hz%°C VΩ+•-Klemme.
→ Die schwarze Messleitung an die COM-Klemme.

1. Halten Sie die beiden Messspitzen parallel an das zu messende Objekt (z. B. Generator oder Stromkreis).

→ Der gemessene Wert erscheint in der Anzeige.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Der Bereich „V/AC“ hat einen Eingangswiderstand von ≥ 10 MΩ. Das bedeutet, dass der Stromkreis nahezu unbelastet ist.

Messungen von Gleichspannungen (V): Erscheint ein Minuszeichen „-“ vor dem Wert, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).

Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von > 10 MOhm auf, der „mV DC“-Bereich einen Eingangswiderstand von > 100 MOhm.

12.4 LoZ-Spannungsmodus

Im LoZ-Modus können Sie Gleich- und Wechselspannungen mit einer niedrigen Impedanz (ca. 400 kΩ) messen. In diesem Modus senkt das Multimeter den Innenwiderstand, um Phantomspannungsmessungen zu verhindern. Dadurch wird der Stromkreis stärker belastet als im Standard-Messmodus.

1. Um den LoZ-Messmodus zu verwenden, drücken Sie die Taste LoZ Niedrig-Impedanz 400 kΩ während der Spannungsmessung. Die gemessene Impedanz wird so lange verringert, wie die Taste gedrückt wird.
2. In der Anzeige erscheint „LoZ“.

Der LoZ-Messmodus darf nur bis zu einer maximalen Spannung von 250 V verwendet werden. Die Dauer der LoZ-Messung muss auf maximal 3 s begrenzt sein. Dieser Modus ist im mv-Messbereichsmodus nicht verfügbar.

Nach dem Verwenden des LoZ-Modus muss das Multimeter 1 Minute lang stehen gelassen werden, bevor es wieder verwendet wird.

12.5 Messstrom (A)

Überschreiten Sie niemals die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltkreise oder Schaltkreisbauteile, wenn der Schaltkreis Spannungen von mehr als AC 30 Vr.m.s, 42,4 V Peak oder DC 60 V aufweist. Es besteht Lebensgefahr!

Die Spannung im Messkreis darf 600 V nicht überschreiten.

Messungen von mehr als 6 A dürfen nur für maximal 30 Sekunden in 15-Minuten-Intervallen durchgeführt werden.

Beginnen Sie die Strommessung immer mit dem größten Messbereich und schalten Sie gegebenenfalls auf einen kleineren Messbereich. Vor dem Anschließen des Multimeters und vor dem Wechsel des Messbereichs ist der Stromkreis immer spannungsfrei zu schalten. Alle Strommessbereiche sind mit Sicherungen versehen und somit gegen Überlast geschützt.

Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA/μA-Bereich Ströme über 600 mA, da sonst die Sicherungen auslösen.

Führen Sie die Strommessung im mAμA-Messbereich so schnell wie möglich durch. Dauermessungen sind zu vermeiden. Durch die PTC-Technologie erwärmen sich die Schutzbauteile im Messkreis mit zunehmender Stromstärke bzw. Messdauer. Dadurch wird der Innenwiderstand erhöht und der Stromfluss begrenzt. Bitte beachten Sie dies beim Durchführen von Messreihen.

Ein optischer und akustischer Alarm werden ausgelöst, wenn der Messbereich überschritten wird.

Wenn das Multimeter für eine mA/μA-Messung verwendet wird, aber versehentlich an eine Hochspannungsstromversorgung mit hoher Energie angeschlossen wird, wird die Keramikröhrensicherung funktionieren und wahrscheinlich auslösen, um das Multimeter zu schützen. In einem solchen Fall muss die durchgebrannte Keramikröhrensicherung durch eine neue ersetzt werden.

Wurde die PTC-Sicherung aktiviert (stetig sinkende Messanzeige, Anzei- ge „OL“ oder Alarm), stoppen Sie die Messung und schalten das DMM aus. Warten Sie ca. 5 Minuten. Die selbstrückstellende Sicherung kühlt ab und ist danach wieder funktionsbereit.

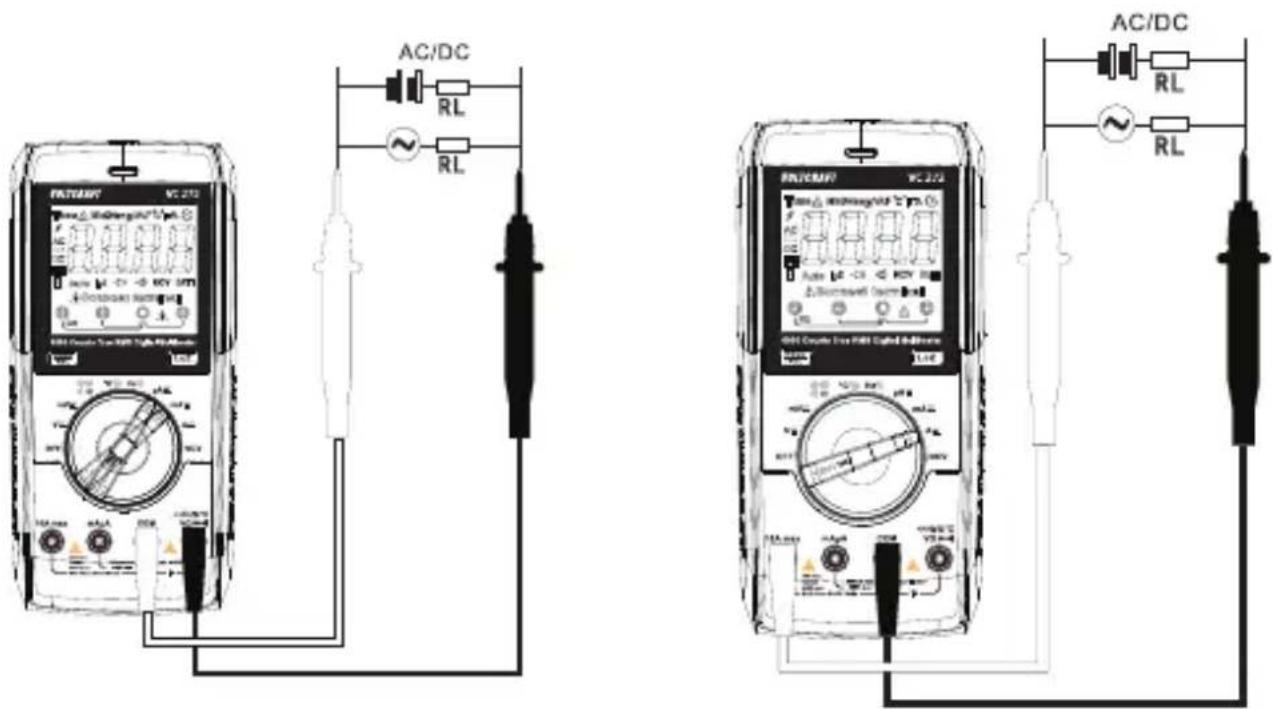

12.5.1 Gehen Sie folgendermaßen vor, um DC-Ströme (A =>) zu messen

1. Schalten Sie das DMM ein und wählen Sie den Modus „10A, mA, oder μA“.
2. Drücken Sie SEL/☐, um in den DC-Modus umzuschalten. In der Anzeige erscheint „DC“.
3. Drücken Sie die Taste SEL/ erneut, um in den AC-Modus zurückzuschalten.
4. Wählen Sie den gewünschten Messbereich und schließen Sie die entsprechenden Klemmen an.

Messmodus Messbereich Klemmen
A 0 - 6000 A COM + mA A
mA 6000 A - 600 mA COM + mA A
10 A 600 mA - 10 A COM + 10A

1. Stecken Sie die rote Messleitung in die Messbuchse mAμA oder 10A max.

2. Stecken Sie die schwarze Messleitung in die Messbuchse COM.

3. Halten Sie die beiden Messspitzen (stromlos) parallel an das zu messende Objekt (z. B. Batterie oder Stromkreis). Der Stromkreis muss unterbrochen werden, bevor Sie die Messspitzen anschließen.

4. Schließen Sie den Stromkreis wieder an. Die Messung erscheint in der Anzeige

5. Trennen Sie nach der Messung den Stromkreis ab und entfernen Sie die Messleitungen vom Messobjekt. Schalten Sie das DMM aus.

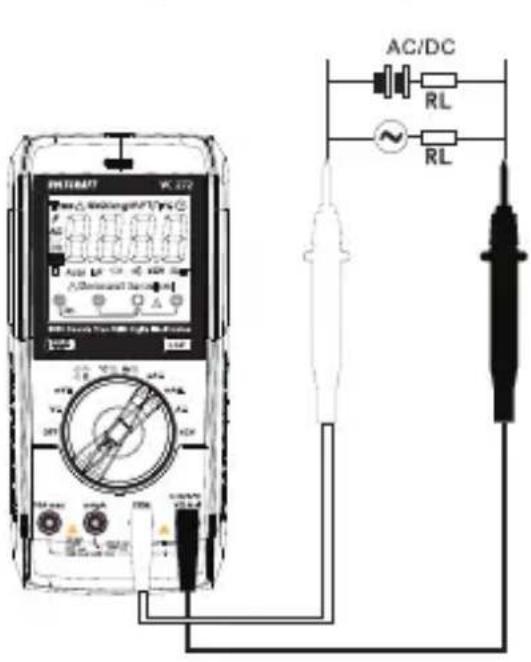

12.5.2 Gehen Sie folgendermaßen vor, um AC-Wechselströme (A zu messen

1. Schalten Sie das DMM ein und wählen Sie den Modus „10A, mA, oder μA“.
2. Drücken Sie SEL/☐, um in den AC-Modus umzuschalten. In der Anzeige erscheint „AC“.
3. Drücken Sie die Taste SEL/☐ erneut, um in den DC-Modus zurückzuschalten.
4. Wählen Sie den gewünschten Messbereich und schließen Sie die entsprechenden Klemmen an.

Messmodus Messbereich Klemmen
μA 0 - 6000 μA COM + mAμA
mA 0 - 600 mA COM + mAμA
10 A 0 - 10 A COM + 10A

1. Stecken Sie die rote Messleitung in die Messbuchse mAμA oder 10A max. Stecken Sie die schwarze Messleitung in die Messbuchse COM.

2. Halten Sie die beiden Messspitzen (stromlos) parallel an das zu messende Objekt (z. B. Generator oder Stromkreis). Der Stromkreis muss unterbrochen werden, bevor Sie die Messspitzen anschließen.

3. Schließen Sie den Stromkreis wieder an. Die Messung erscheint in der Anzeige

4. Trennen Sie nach der Messung den Stromkreis ab und entfernen Sie die Messleitungen vom Messobjekt. Schalten Sie das DMM aus.

Das DMM kann zum Messen der Frequenz einer Signalspannung verwendet werden (unterstützt Frequenzen von 10 Hz bis 10 MHz). Der maximale Eingang ist 20 Vrms. Dieser Modus ist nicht für Netzspannungsmessungen geeignet. Bitte beachten Sie die Eingangsgrößen in den technischen Daten.

Gehen Sie folgendermaßen zur Messung einer Frequenz vor:

1. Schalten Sie das DMM ein und wählen Sie den Modus Hz. In der Anzeige erscheint „Hz“.
2. Stecken Sie die rote Messleitung in die Messbuchs Hz und die schwarze Messleitung in die Messbuchse COM.
3. Verbinden Sie die beiden Messspitzen mit dem Messobjekt (z. B. Signalgeber oder Schaltung).

→ Die Frequenz und die entsprechende Einheit werden angezeigt.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

12.7 Messung der Impulsdauer in %

Das DMM kann das Verhältnis der Impulsdauer der positiven Halbwelle eines Wechselspannungssignals in Prozent zur gesamten Periodendauer anzeigen. Der maximale Eingang ist 20 Vrms. Dieser Modus ist nicht für Netzspannungsmessungen geeignet. Bitte beachten Sie die Eingangsgrößen in den technischen Daten.

Gehen Sie folgendermaßen zur Messung einer Frequenz vor:

1. Schalten Sie das DMM ein und wählen Sie den Messbereich Hz. In der Anzeige erscheint „Hz“.
2. Drücken Sie auf dem Drehregler die Taste SEL/—%“ erscheint in der Anzeige.
3. Stecken Sie die rote Messleitung in die Messbuchse Hz und die schwarze Messleitung in die Messbuchse COM.
4. Verbinden Sie die beiden Messspitzen mit dem Messobjekt (z. B. Signalgeber oder Schaltung).

→ Die Impulsdauer der positiven Halbwelle erscheint als Prozentwert in der Anzeige.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

12.8 Widerstand messen

Stellen Sie sicher, dass alle zu messenden Objekte (einschließlich Schaltungskomponenten, Schaltungen und Bauteilen) abgetrennt und entladen sind.

Gehen Sie folgendermaßen zum Messen des Widerstands vor:

1. Schalten Sie das DMM ein und wählen Sie den Messmodus Ω.
2. Stecken Sie die rote Messleitung in die Messbuchse Ω und die schwarze Messleitung in die Messbuchse COM.
3. Prüfen Sie die Messleitungen auf Durchgang, indem Sie beide Messspitzen miteinander verbinden. Das Multimeter sollte dann einen Widerstandswert von ca. 0 - 0,5 Ω anzeigen (Eigenwiderstand der Messleitungen).

→ Bei Niedrig-Impedanz-Messungen < 600 Ω halten Sie bei kurzgeschlossenen Messspitzen die Taste REL ca. eine Sekunde gedrückt. Dies stellt sicher, dass der Eigenwiderstand der Messleitungen die Widerstandsmessung nicht beeinflusst. In der Anzeige sollte „0 Ω“ erscheinen. Die Autorange-Funktion wird dabei deaktiviert.

1. Halten Sie die Messspitzen an das zu messende Objekt. Der Messwert erscheint in der Anzeige, (vorausgesetzt, das Messobjekt ist nicht hochohmig oder unterbrochen). Warten Sie, bis sich die Anzeige stabilisiert. Bei Widerständen > 1 MOhm kann dies einige Sekunden dauern.

→ „OL“ (Überlast) zeigt an, dass der Messbereich überschritten wurde oder der Stromkreis unterbrochen ist.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Stellen Sie bei einer Widerstandsmessung sicher, dass die Stellen, die mit den Messspitzen in Berührung kommen, frei von Schmutz, Öl, Lot und anderen Verunreinigungen sind. Diese Substanzen können die Messung verfälschen.

Die Taste REL funktioniert nur, wenn ein Messwert angezeigt wird. Sie kann nicht verwendet werden, wenn „OL“ angezeigt wird.

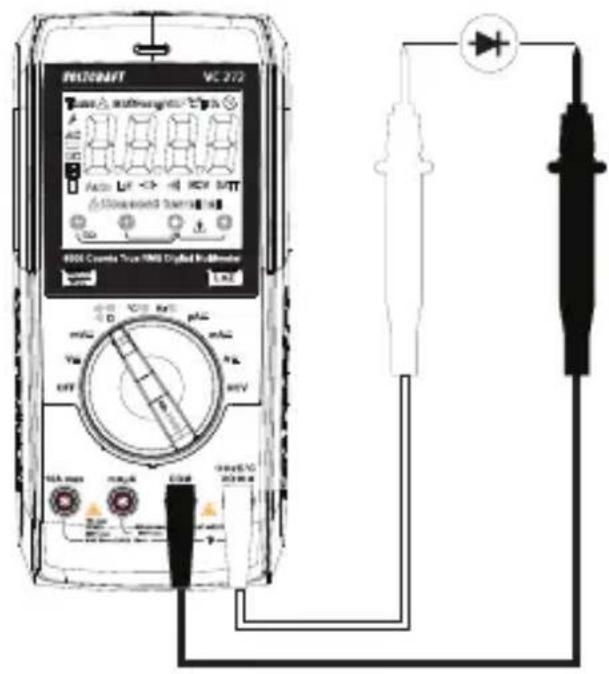

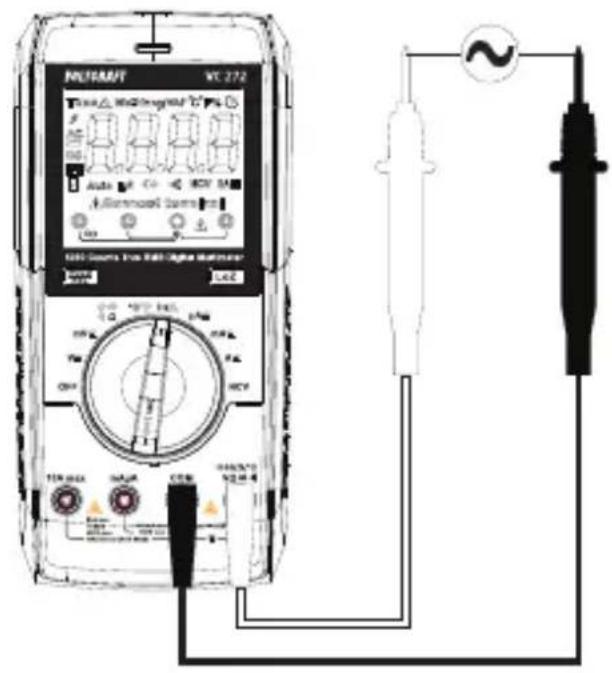

12.9 Diodenprüfung

Stellen Sie sicher, dass alle zu messenden Objekte (einschließlich Schaltungskomponenten, Schaltungen und Bauteilen) abgetrennt und entladen sind.

1. Schalten Sie das DMM ein und wählen Sie den Modus
2. Drücken Sie die Taste SEL/ zweimal, um in den Diodenprüfmodus umzuschalten. Das Diodensymbol und „V“ erscheinen in der Anzeige. Drücken Sie die Taste erneut, um in den nächsten Modus umzuschalten.
3. Stecken Sie die rote Messleitung in die Messbuchse und die schwarze Messleitung in die Messbuchse COM.

1. Prüfen Sie die Messleitungen auf Durchgang, indem Sie beide Messspitzen miteinander verbinden. Es sollte ein Wert von ca. 0.000 V angezeigt werden.

2. Schließen Sie nun die beiden Messspitzen an das zu messende Objekt (Diode) an. Die rote Messleitung an die Anode (+), die schwarze Messleitung an die Kathode (-).

→ Die normale Durchlassspannung des PN-Übergangs wird in Volt angezeigt (V). „OL“ zeigt an, dass die Diode in Sperrichtung vorgespannt oder defekt ist. Versuchen Sie, die Messung mit der entgegengesetzten Polarität zu wiederholen.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

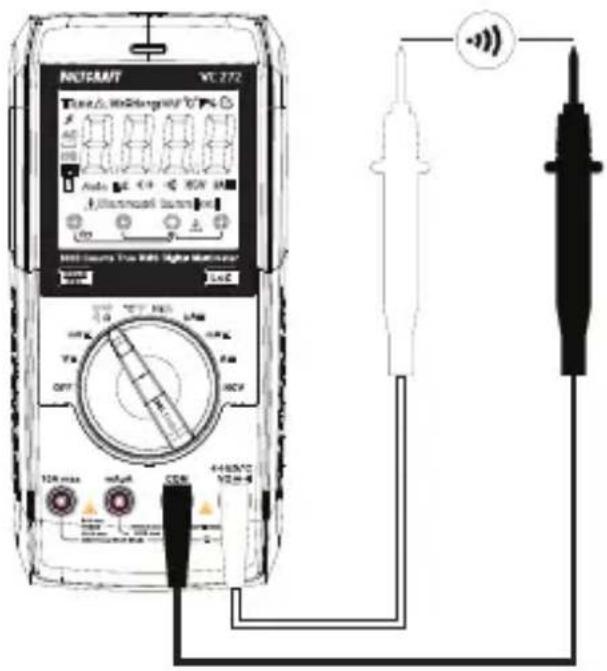

12.10 Durchgangsprüfung

Stellen Sie sicher, dass alle zu messenden Objekte (einschließlich Schaltungskomponenten, Schaltungen und Bauteilen) abgetrennt und entladen sind.

1. Schalten Sie das DMM ein und wählen Sie den Modus ·))
2. Drücken Sie die Taste SEL/☐ einmal, um den Modus umzuschalten. In der Anzeige erscheinen das Symbol für die Durchgangsprüfung und das Symbol „Ω“. Drücken Sie die Taste erneut, um in den nächsten Modus umzuschalten.
3. Stecken Sie die rote Messleitung in die Messbuchse und die schwarze Messleitung in die Messbuchse COM.

→ Wenn der gemessene Widerstand gleich oder kleiner als 10 Ω ist, gibt das Multimeter einen Signalton ab, um den Durchgang anzuzeigen. Bei > 100 Ω ertönt kein weiterer Signalton. Die Durchgangsprüfung misst Widerstände von bis zu 600 Ω.
→ „OL“ (Überlast) zeigt an, dass der Messbereich überschritten wurde oder der Stromkreis unterbrochen ist.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

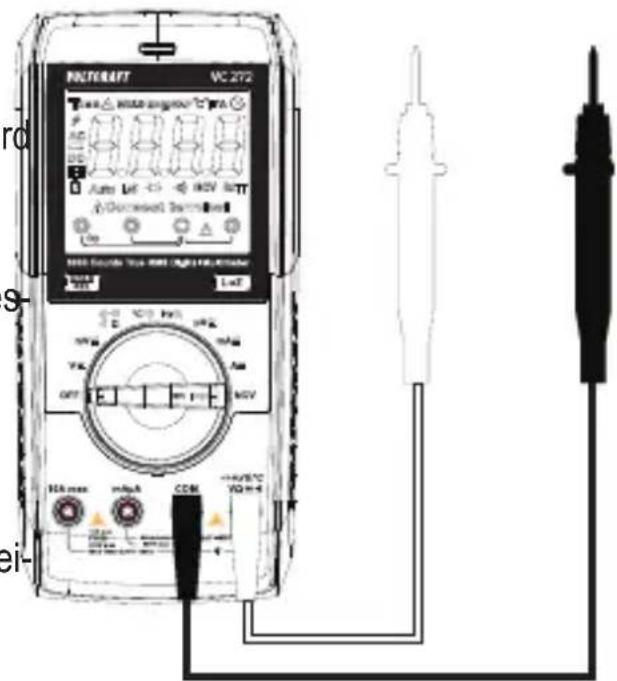

12.11 Messen von Kapazität

Stellen Sie sicher, dass alle zu messenden Objekte (einschließlich Schaltungskomponenten, Schaltungen und Bauteilen) abgetrennt und entladen sind.

Achten Sie beim Verwenden von Elektrolytkondensatoren immer auf die Polarität.

1. Schalten Sie das DMM ein und wählen Sie den Modus
2. Drücken Sie die Taste SEL/dreimal, um den Modus umzuschalten. In der Anzeige erscheint die Einheit „nF“ für die Kapazitätsmessung. Drücken Sie die Taste erneut, um in den nächsten Modus umzuschalten.
3. Stecken Sie die rote Messleitung in die Buchse V und die schwarze Messleitung in die Buchse COM.

Aufgrund des empfindlichen Messeingangs kann in der Anzeige auch bei „offenen“ Messleitungen ein Messwert erscheinen. Drücken sie die Taste "REL", um kleine Kapazitäten zu messen (< 600 nF). Die Anzeige wird dann auf „0“ gesetzt. Die Autorange-Funktion wird dabei deaktiviert.

1. Halten Sie die beiden Messspitzen (rot = positiv, schwarz = negativ) an

das zu messende Objekt (Kondensator). Nach ein paar Sekunden erscheint die Kapazität in der Anzeige. Warten Sie, bis sich die Anzeige stabilisiert. Bei Kapazitäten größer als 60 μF kann dies einige Sekunden dauern.

→ „OL“ (Überlast) zeigt an, dass der Messbereich überschritten wurde.

1. Entfernen Sie nach einer Messung die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

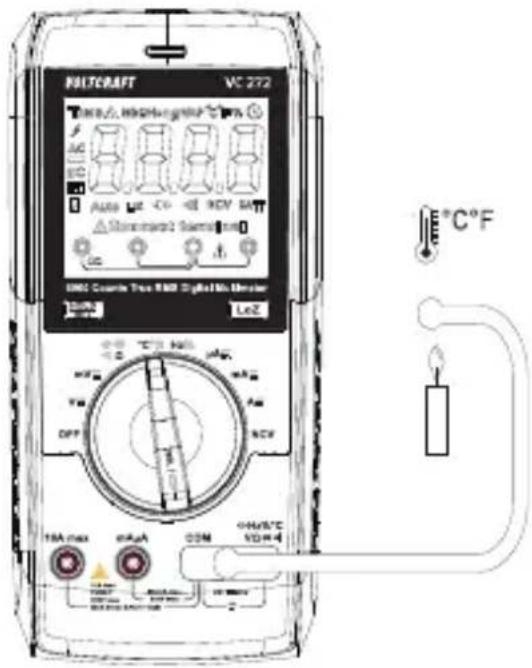

12.12 Temperaturmessung

Lassen Sie bei einer Temperaturmessung den Temperaturfühler nur mit der Oberfläche des Messobjekts in Berührung kommen. Das Multimeter darf keinen Temperaturen ausgesetzt werden, die unter oder über der Betriebstemperatur liegen, da dies zu Fehlmessungen führen kann.

Der Temperaturfühler darf nur auf spannungsfreien Oberflächen verwendet werden.

Das Multimeter verfügt über einen Drahtsensor, der Temperaturen von -40 bis +230°C messen kann. Um den vollen Temperaturbereich (-40 bis +1000 °C) nutzen zu können, muss ein Typ-K-Thermosensor erworben werden. Zum Anschließen von

Typ-K-Sensoren mit Miniaturstecker ist ein Zwischenstecker erforderlich.

Für Temperaturmessungen können alle Thermosensoren vom Typ K verwendet werden. Die Temperatur kann in °C oder °F angezeigt werden.

Gehen Sie folgendermaßen vor, um die Temperatur zu messen:

1. Schalten Sie das DMM in und wählen Sie den Messmodus „°C“. In der Anzeige erscheint die Einheit Grad Celsius (°C) für die Temperaturmessung.

2. Stecken Sie den beiliegenden Temperaturfühler polrichtig ein (mit dem Pluspol in die Messbuchse V und dem Minuspol in die Messbuchse COM).

→ In der Anzeige erscheint die Temperatur in °C.

1. Die Einheit kann mit der Taste SEL/☐ von Celsius (°C) auf Fahrenheit (°F) umgestellt werden. Die Einheit wird bei jedem Drücken der Taste umgestellt.

→ „OL“ in der Anzeige bedeutet, dass der Messbereich überschritten wurde oder der Fühler nicht angeschlossen ist.

1. Entfernen Sie nach einer Messung den Fühler und schalten Sie das Multimeter aus.

Wenn kein Temperaturfühler angeschlossen ist, kann die Umgebungstemperatur des DMM durch eine Brücke zwischen den beiden Messbuchsen angezeigt werden („COM“ und „°C“). Da sich der Fühler im Inneren des Gehäuses befindet, reagiert die Anzeige nur sehr langsam auf Temperaturschwankungen. Mit dieser Funktion können Sie überprüfen, ob das DMM nach der Aufbewahrung die richtige Betriebstemperatur hat. Für schnelle Messungen muss ein externer Fühler verwendet werden.

12.13 Berührungslose Wechselspannungsmessung „NCV“

Stellen Sie sicher, dass alle Messbuchsen unbelegt sind. Bitte entfernen Sie alle Messleitungen und Adapter vom Multimeter.

Diese Funktion dient lediglich als Hilfsmittel. Vor der Durchführung etwaiger Arbeiten an Kabeln müssen Sie durch Kontaktmessungen stets zuerst die Spannungsfreiheit überprüfen.

Testen Sie zunächst einmal diese Funktion an einer bekannten Wechselspannungsquelle.

1. Stellen Sie den Drehregler auf NCV, in der Anzeige erscheinen „EF“ und „NCV“.
2. Führen Sie den Bereich des berührungslosen Spannungssensors an die Prüfstelle heran (max. 5 mm). Bei verdrillten Kabeln empfiehlt es sich, das Kabel mit dem Ende des berührungslosen Spannungssensors zu berühren.

→ Wenn eine Wechselspannung erkannt wird, leuchtet die dreifarbige Anzeige-LED auf und der Summer gibt einen Signalton aus.

→ Je höher die Spannung ist, desto höher ist die Frequenz des Summtons.

→ Die dreifarbige LED-Anzeige wechselt mit steigender Spannung von grün über gelb zu rot.

1. Schalten Sie das Gerät nach Abschluss der Messung aus.

13 Zusätzliche Funktionen

Mit der Funktionstaste können Sie eine Reihe verschiedener Funktionen aktivieren. Bei jedem Tastendruck gibt das Multimeter einen Signalton ab.

13.1 SEL-Funktion

Einige Messmodi verfügen über zusätzliche Untermodi. Die Unterfunktionen befinden sich in dem grau markierten Drehbereich. Um in einen Untermodus umzuschalten, drücken Sie die Taste SEL/☐kurz (< 2 s). Drücken Sie die Taste SEL/☐erneut, um in den nächsten Untermodus umzuschalten.

13.2 Taschenlampe

Drücken Sie die Taste „SEL/“ am die Taschenlampe ein- und auszuschalten.

13.3 REL-Funktion

Mit der REL-Funktion können Sie eine Referenzmessung durchführen, um mögliche Leitungsverluste (z. B. bei Widerstandsmessungen) zu vermeiden. Zu diesem Zweck wird der aktuell angezeigte Wert auf Null gesetzt. Ein neuer Referenzwert wurde eingestellt.

1. Um diese Funktion zu aktivieren, halten Sie Taste REL ca. 2 s gedrückt. In der Anzeige erscheint „Δ“ und die Messanzeige wird auf Null gesetzt. Die automatische Messbereichswahl ist damit deaktiviert.
2. Um diese Funktion zu deaktivieren, wechseln Sie den Messmodus oder halten Sie die Taste REL ca. 2 s gedrückt.

Die REL-Funktion ist in den folgenden Messmodi nicht aktiviert: Frequenz, Impulsdauer, Diodenprüfung und Durchgangsprüfung.

Die Taste REL funktioniert nur, wenn ein Messwert angezeigt wird. Sie kann nicht verwendet werden, wenn „OL“ angezeigt wird.

13.4 HOLD-Funktion

Diese Funktion friert den aktuellen Messwert in der Anzeige ein, sodass Sie ihn für spätere Referenzzwecke aufzeichnen können.

Wenn Sie stromführende Leitungen testen, stellen Sie sicher, dass diese Funktion vor Beginn der Messung deaktiviert ist. Anderenfalls wird ein falsches Messergebnis simuliert!

1. Drücken Sie die Taste HOLD, um diese Funktion zu aktivieren, „H“ wird angezeigt.
2. Um die Hold-Funktion zu deaktivieren, drücken Sie die Taste HOLD oder wechseln Sie den Messmodus.

13.5 Auto-Power-Off Funktion

Das DMM schaltet nach 15 Minuten automatisch aus, wenn keine Tasten gedrückt werden. Diese Funktion spart Batteriestrom und verlängert die Lebensdauer des Geräts. Das Symbol wird angezeigt, wenn die automatische Ausschaltfunktion aktiviert ist.
Das DMM gibt vor dem Ausschalten ungefähr 1 Minute lang mehrere Signaltöne ab. Wenn Sie während dieser Zeit die Taste REL/HOLD or SEL/drücken, um das Ausschalten abzubrechen, ertönt das nächste Ausschaltsignal nach weiteren 15 Minuten. Sie hören einen langen Signalton, wenn sich das Multi-meter ausschaltet.
Um das DMM wieder einzuschalten, bringen Sie den Drehregler in die Position „OFF“ oder drücken Sie die Taste „REL/HOLD“ oder SEL/
Die automatische Ausschaltfunktion kann manuell deaktiviert werden.

Führen Sie die folgenden Schritte aus, um die automatische Ausschaltfunktion zu deaktivieren:

1. Schalten Sie das Multimeter aus.

2. Halten Sie die Taste SEL/☐- gedrückt und schalten Sie das DMM mit dem Drehregler ein.

→ Das Symbol „“ ist nicht mehr sichtbar.

→ Die Ausschaltautomatik bleibt solange deaktiviert, bis das Multimeter mit dem Drehregler ausgeschaltet wird.

14 Wartung und Reinigung

14.1 Allgemeine Hinweise

Das Multimeter sollte einmal im Jahr kalibriert werden, um sicherzustellen, dass die Messungen genau bleiben.
Das Multimeter muss nicht gewartet werden (abgesehen von gelegentlicher Reinigung und Batterie-/Sicherungswechsel).
In den folgenden Abschnitten finden Sie Anweisungen zum Auswechseln der Sicherung und der Batterie.

Überprüfen Sie das Gerät und die Messleitungen regelmäßig auf Anzeichen von Beschädigungen.

14.2 Reinigung

Beachten Sie vor der Reinigung des Geräts stets die folgenden Sicherheitshinweise:

Das Öffnen von Abdeckungen am Gerät oder das Entfernen von Teilen, die nicht von Hand entfernt werden können, kann spannungsführende Bauteile freilegen.

Trennen Sie vor der Reinigung oder Wartung des Multimeters alle Kabel vom Multimeter und den Messobjekten, und schalten Sie das Multimeter aus.

Verwenden Sie keine scheuernden Reinigungsmittel, Benzin, Alkohol oder ähnliche Chemikalien zur Reinigung des Geräts. Diese können die Oberfläche des Multimeters korrodieren lassen. Außerdem sind die Dämpfe dieser Stoffe gesundheitsschädlich und explosiv. Verwenden Sie keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten zur Reinigung des Geräts.
Verwenden Sie ein sauberes, feuchtes, fusselfreies und antistatisches Tuch, um das Multimeter, die Anzeige und die Messleitungen zu reinigen. Lassen Sie das Multimeter vollständig trocknen, bevor Sie es wieder benutzen.

14.3 Öffnen des Batterie-/Sicherungsfachs

Das Batterie-/Sicherungsfach kann nicht geöffnet werden, wenn die Messleitungen an die Klemmen angeschlossen sind
Alle Klemmen werden automatisch gesperrt, wenn das Batterie-/Sicherungsfach geöffnet wird, um zu verhindern, dass Messleitungen eingesteckt werden.

Gehen Sie wie folgt vor, um das Batterie-/Sicherungsfach zu öffnen:

1. Trennen Sie alle Messleitungen vom Multimeter und schalten Sie das Multimeter aus.
2. Lösen und entfernen Sie die Schraube des Batteriefachs auf der Rückseite des Multimeters.
3. Klappen Sie den ausklappbaren Ständer ein und schieben Sie die Abdeckung des Batterie-/Sicherungsfachs von der Unterseite des Multimeters.

→ Sie sollten nun Zugang zu den Sicherungen und den Batterien haben.

1. Wiederholen Sie die obigen Schritte in umgekehrter Reihenfolge, um die Abdeckung des Batterie-/Sicherungsfachs wieder anzubringen, und schrauben Sie sie dann fest.

→ Das Multimeter ist nun einsatzbereit.

14.4 Einsetzen und Wechseln der Batterien

1. Trennen Sie das Multimeter und die Messleitungen von allen Stromkreisen, und trennen Sie dann alle Messleitungen vom Multimeter.
2. Schalten Sie das Multimeter aus.
3. Entfernen Sie die Abdeckung des Batterie-/Sicherungsfachs (siehe „Öffnen des Batterie-/Sicherungsfachs“).
4. Setzen Sie neue Batterien mit denselben Spezifikationen ein.

→ Achten Sie auf die Polaritätsmarkierungen im Batteriefach.

1. Setzen Sie die Abdeckung des Batterie-/Sicherungsfachs vorsichtig wieder auf.

Verwenden Sie das Multimeter niemals, wenn das Batterie-/Sicherungsfach geöffnet ist. !LEBENSGEFAHR!

Lassen Sie keine leeren Batterien im Gerät. Selbst auslaufsichere Batterien können korrodieren und das Gerät zerstören oder gesundheitsgefährdende Chemikalien freisetzen.

Lassen Sie Batterien nicht unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können. Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde..

Wenn Sie das Multimeter über einen längeren Zeitraum nicht benutzen, nehmen Sie die Batterien heraus, um ein Auslaufen zu verhindern.

Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Tragen Sie immer Schutzhandschuhe, wenn Sie auslaufende oder beschädigte Batterien anfassen.

Batterien dürfen nicht kurzgeschlossen oder in offene Flammen geworfen werden!

Laden Sie nicht wiederaufladbare Batterien nicht auf und nehmen Sie sie nicht auseinander, da dies zu einer Explosion führen kann.

14.5 Ersetzen der 10 A-Sicherung

Der 10-A-Strommesseingang ist mit einer keramischen Hochleistungssicherung abgesichert. Wenn Sie in diesem Bereich keine Messungen vornehmen können, müssen Sie die Sicherung ersetzen.

Gehen Sie folgendermaßen vor, um die Sicherung zu ersetzen:

1. Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem DMM. Schalten Sie das DMM aus.
2. Entfernen Sie die Abdeckung des Batterie-/Sicherungsfachs (siehe „Öffnen des Batterie-/Sicherungsfachs“).
3. Ersetzen Sie die defekte Sicherung durch eine neue vom selben Typ und mit der gleichen Nennspannung.

→ F1-Sicherung: Φ 6,35 × 32 mm, FF 10 A, H 600 V, Ausschaltvermögen: 10 kA

1. Setzen Sie die Abdeckung des Batterie-/Sicherungsfachs vorsichtig wieder auf.

Das Verwenden geflickter Sicherungen oder das Überbrücken des Sicherungshalters ist aus Sicherheitsgründen nicht zulässig. Dies kann einen Brand oder eine Explosion verursachen. Verwenden Sie das Multimeter niemals, wenn das Batterie-/Sicherungsfach geöffnet ist.

Der mA/μA-Eingang ist mit einer wartungsfreien, rücksetzbaren PTC-Sicherung ausgestattet. Sie brauchen die Sicherung in diesem Eingang nicht zu ersetzen.

Wenn das Multimeter für eine mA/μA-Messung verwendet wird, aber versehentlich an eine Hochspannungsstromversorgung mit hoher Energie angeschlossen wird, wird die Keramikröhrensicherung funktionieren und wahrscheinlich auslösen, um das Multimeter zu schützen. In einem solchen Fall muss die durchgebrannte Keramikröhrensicherung durch eine neue ersetzt werden.

15 Entsorgung

15.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Besitzer von Elektro- und Elektronik-Altgeräten (WEEE) müssen diese getrennt vom unsortierten Hausmüll entsorgen. Aufgebrauchte Batterien, nicht länger verwendete Akkus, die nicht fest in Elektro- und Elektronik-Altgeräten verbaut sind, und Leuchtmittel, die zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten entnommen werden können, sind von den Endnutzern zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten zu entfernen, bevor sie einer Sammelstelle zugeführt werden.

Verkäufer von elektrischen und elektronischen Geräten sind gesetzlich verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder Sammelstellen, die von den Herstellern oder Händlern im Sinne des ElektroG eingerichtet wurden

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

15.2 Batterien/Akkus

Sollten sich noch Batterien/Akkus in dem Produkt befinden, nehmen Sie diese heraus und führen Sie sie einer ausgewiesenen Sammelstelle zu. Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet. Eine gemeinsame Entsorgung mit dem Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der gemeinsamen Entsorgung mit dem Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden! Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind freiliegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu bedecken, um Kurzschlüsse zu verhindern. Selbst wenn Batterien/Akkus bereits vollständig aufgebraucht/entladen sind, kann die enthaltene Restenergie bei einem Kurzschluss noch immer gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

16 Problembehandlung

Das Multimeter wurde nach dem neuesten Stand der Technik entwickelt und ist sicher in der Anwendung. Dennoch können Probleme und Fehlfunktionen auftreten. In diesem Abschnitt erfahren Sie, wie Sie mögliche Fehler beheben können:

Beachten Sie stets die Sicherheitshinweise in dieser Anleitung.

Problem Mögliche Ursache Vorgeschlagene Lösung
Das Multimeter funktioniert nicht.	Sind die Batterien leer? Prüfen Sie den Batteriestand und tauschen Sie sie gegebenenfalls aus.
Der Messwert ändert sich nicht.	Haben Sie den falschen Messmodus (AC/DC) gewählt?	Überprüfen Sie die Anzeige (AC/DC) und wählen Sie gegebenenfalls einen anderen Modus.
	Haben Sie die falschen Messbuchsen verwendet?	Überprüfen Sie, ob die Messleitungen an die richtigen Klemmen ange-schlossen sind.
	Ist die Hold-Funktion aktiviert?	Deaktivieren Sie die Hold-Funktion.
Das Multimeter kann keine Messungen im 10-A-Bereich durchführen.	Ist die Sicherung im 10-A-Eingang defekt?	Überprüfen Sie die 10-A-Sicherung F1.
Das Multimeter kann keine Messungen im mA/μA-Bereich durchführen.	Die den Messstrom be-grenzende PTC-Sicherung hat ausgelöst.	Reduzieren Sie den Mess-strom oder schalten Sie in den 10-A-Messbereich.
Schwankende Mess-wertanzeige im mA/μA-Bereich.	Die F2-Sicherung ist durchgebrannt.	Ersetzen Sie die durchge-brannte Sicherung F2.

Jede andere als die oben beschriebene Reparatur muss von einem autorisierten Techniker durchgeführt werden Wenn Sie Fragen zum Multimeter haben, wenden Sie sich bitte an unser technisches Supportteam.

17 Technische Daten

Anzeige....6000 Counts (Zeichen)

Messrate......ca. 2 - 3 Messungen/Sekunde

Messverfahren AC......True RMS, AC-gekoppelt

Messleitungslänge......ca. 90 cm

Messimpedanz ....≥ 10MΩ (mV: ≥ 100MΩ)

Messbuchsenabstand....19 mm (COM-V)

Anzeige für schwache Batterie......Batteriespannung < 3,6 ±0,2 V

Anzeige „Gefährliche Spannung“ ……≥ 30 V/AC-DC

Alarm „Bereichsüberschreitung“......≥ 600 V/AC-DC, > 10 A/AC-DC

„OL“-Alarm (Überlast) ≥ 610 V/AC-DC, ≥ 10 A/AC-DC oder Messung > 6000 Counts

Automatische Ausschaltung...... ca. 15 Minuten (manuell deaktivierbar)

Stromverbrauch

(automatische Ausschaltung) ....< 50 μA

Betriebsspannung....3 x AAA 1,5 V Batterien

Arbeitsbedingungen....0 bis +40 °C (< 75 % rF)

Betriebshöhe max. 2000 m über Meereshöhe

Aufbewahrungstemperatur ......-10 °C bis +50 °C

Gewicht.....ca. 375 g

Abmessungen (L x B x H)....190 x 90 x 43 mm

Messkategorie CAT III 600 V

Verschmutzungsgrad....2

Betriebsumgebung ....Innenraumnutzung

Sicherheitsvorschriften ...... EN 61010-1 und EN 61010-2-033

F1-SICHERUNG......Φ 6,35 × 32 mm, FF 10 A, H 600 V, Ausschaltvermögen: 10 kA

F2-SICHERUNG....Φ 5 × 20 mm, FF 2,5 A, H 700 V, Ausschaltvermögen: min. 300 A

Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Punkte)). Die Genauigkeit gilt für ein Jahr bei einer Temperatur von +23 °C ±5 °C und einer relativen Luftfeuchtigkeit von weniger als 75 %, nicht kondensierend. Temperaturkoeffizient: +0,1 x (spezifizierte Genauigkeit)/1 °C außerhalb des angegebenen Temperaturbereichs.

Die Genauigkeit der Messungen kann beeinträchtigt werden, wenn das Multimeter in einem hochfrequenten elektromagnetischen Feld verwendet wird.

Gleichspannung V/DC

Bereich Auflösung Genauigkeit
60,00 mV* 0,01 mV ±(1,2 % + 8)
600,0 mV* 0,1 mV ±(0,9 % + 8)
6,000 V 0,001 V
600,0 V 0,1 V
*Nur im Modus „mV“ verfügbarSpezifizierter Messbereich: 5 - 100 % des MessbereichsÜberlastschutz 600 V; Impedanz: 10 MΩ (mV: ≥ 100 MΩ)Das Multimeter kann ≤ 5 Counts anzeigen, wenn ein Messeingang kurzgeschlossen ist.

Gleichspannung V/DC LoZ

Bereich Auflösung	Genauigkeit
6,000 V 0,001 V		±(1,7 % + 7)60,00 V 0,01 V
600,0 V* 0,1 V

Spezifizierter Messbereich: 5 - 100 % des Messbereichs

Überlastschutz 600 V; Impedanz: 400 kΩ (*max. 250 V, 3 s)

Das Multimeter kann ≤ 5 Counts anzeigen, wenn ein Messeingang kurzgeschlossen ist.

Nach dem Verwenden der LoZ-Funktion muss das Multimeter 1 Minute lang stehen gelassen werden, bevor es wieder verwendet wird.

Wechselspannung (V/AC)

Bereich Auflösung	Genauigkeit
60,00 mV* 0,01 mV		±(1,4 % + 5)
600,0 mV* 0,1 mV
6,000 V 0,001 V		±(1,3 % + 4)60,00 V 0,01 V
600,0 V 0,1 V
*Nur im„mV“-Modus verfügbarSpezifizierter Messbereich: 5 - 100 % des MessbereichsFrequenzbereich: 45 - 400 Hz; Überlastschutz: 600 V; Impedanz: 10 MΩ (mV: ≥ 100 M)Das Multimeter kann 5 Counts anzeigen, wenn ein Messeingang kurzgeschlossen ist
TrueRMS Peak (Crest-Faktor (CF)) ≤ 3 CF bis 600 VTrueRMS Peak für nicht sinusförmige Signale plus Toleranz:CF > 1,0 - 2,0 + 3%CF > 2,0 - 2,5 + 5%CF > 2,5 - 3,0 + 7%

Wechselspannung V/AC LoZ

Bereich Auflösung	Genauigkeit
6,000 V 0,001 V		±(2,2 % + 7)60,00 V 0,01 V
600,0 V* 0,1 V
Spezifizierter Messbereich: 5 - 100 % des MessbereichsFrequenzbereich: 45 - 400 Hz; Überlastschutz: 600 V; Impedanz: 400 kΩ (*max. 250 V, 3 s)Das Multimeter kann 5 Counts anzeigen, wenn ein Messeingang kurzgeschlossen istNach dem Verwenden der LoZ-Funktion muss das Multimeter 1 Minute lang stehen gelassen werden, bevor es wieder verwendet wird
TrueRMS Peak (Crest-Faktor (CF) ≤ 3 CF bis 600 VTrueRMS Peak für nicht sinusförmige Signale plus Toleranz:CF > 1,0 - 2,0 + 3%CF > 2,0 - 2,5 + 5%CF > 2,5 - 3,0 + 7%

Gleichstrom A/DC

Bereich Auflösung	Genauigkeit
600,0 μA 0,1 μA		±(0,9 % + 7)
6000 μA 1 μA
60,00 mA 0,0 1 mA
600,0 mA 0,1 mA
6,000 A 0,001 A ±(1,3 % + 4)
10,00 A 0,01 A ±(1,5 % + 7)

Überlastschutz: 600 V

Sicherungen: μA/mA = 2 x 0,55 A/240 V rücksetzbar, 1 x F2 2,5 A/700 V

Keramik, Innenwiderstand ca. < 10 Ω

10 A = Hochleistungs-Keramiksicherung FF 10 A/600 V

≤ 6 A = kontinuierliche Messung, > 6 A = max. 30 s in Abständen von

15 Minuten

Das Multimeter kann 3 Counts anzeigen, wenn ein Messeingang offen ist.

Wechselstrom A/AC

Bereich Auflösung	Genauigkeit
600,0 μA 0,1 μA		±(1,3 % + 4)
6000 μA 1 μA
60,00 mA 0,01 mA
600,0 mA 0,1 mA
6000 A 0,001 A ±(1,5 %	+ 4)
10,00 A 0,01 A ±(1,8 %	+ 7)
Spezifizierter Messbereich: 5 - 100 % des MessbereichsÜberlastschutz 600 V, Frequenzbereich 45 - 400 HzSicherungen: μA/mA = 2 x 0,55 A/240 V rücksetzbar, 1 x F2 2,5 A/700 VKeramik, Innenwiderstand ca. < 10 Ω10 A = Hochleistungs-Keramiksicherung FF 10 A/600 V≤ 6 A = kontinuierliche Messung, > 6 A = max. 30 s in Abständen von 15 MinutenDas Multimeter kann 3 Counts anzeigen, wenn ein Messeingang offen ist.

TrueRMS Peak (Crest-Faktor (CF)) ≤3 CF über den gesamten Bereich TrueRMS Peak für nicht sinusförmige Signale plus Toleranz:

$$ \begin{array}{l} \mathrm{CF} > 1,0 - 2,0 \quad +3\% \ \mathrm{CF} > 2,0 - 2,5 \quad + 5 \% \ \mathrm{CF} > 2,5 - 3,0 \quad +7 \% \tag{1.1} \ \end{array} $$

Widerstand

Bereich Auflösung	Genauigkeit
600,0 Ω* 0,1 Ω ±(1,3	% + 4)
6,000 kΩ 0,001 kΩ		±(1,2 % + 7)60,00 kΩ 0,01 kΩ
600,0 kΩ 0,1 kΩ
6,000 MΩ 0,001 MΩ	±(1,5 % + 4)
60,00 MΩ 0,01 MΩ	±(2,7 % +7)
Überlastschutz 600 VMessspannung: Ca. 1,0 V, Messstrom ca. 0,7 mA*Genauigkeit für Messbereich ≤600 Ω nach Abzug des Messleitungswiderstandes von der REL-Funktion

Kapazität

Bereich Auflösung	Genauigkeit
6,000 nF* 0,001 nF ±(4,4 % + 9)
60,00 nF* 0,01 nF ±(3,2 % + 9)
600,0 nF* 0,1 nF		±(3,2 % + 5)
6,000 μF 0,001 μF
60,00 μF 0,01 μF
600,0 μF 0,1 μF
6,000 mF 0,001 mF ±(4,4 % + 5)
60,00 mF 0,01 mF ±(7,0 % + 5)
Überlastschutz 600 V*Genauigkeit für Messbereich ≤ 600 nF gilt nur, wenn die REL-Funktion verwendet wird

Frequenz „Hz“ (elektronisch)

Bereich Auflösung Genauigkeit
≤ 9,999 Hz* 0,001 Hz Nicht spezifiziert
10,00 Hz – 99.99 Hz 0,01 Hz	±(0,2 % + 7)
100,0 Hz – 999,9 Hz 0,1 Hz
1,000 kHz – 9,999 kHz 0,001 kHz
10,00 kHz – 99,99 kHz 0,01 kHz
100,0 kHz – 999,9 kHz 0,1 kHz
1,000 MHz – 9,999 MHz 0,001 MHz
> 10,00 MHz* 0,01 MHz Nicht spezifiziert

*Der spezifizierte Frequenzmessbereich beträgt 10,00 Hz - 10 MHzSignalpegel (ohne Gleichspannungsanteil):≤100 kHz: 200 mVrms - 20 Vrms> 100 kHz bis ≤ 1 MHz: 600 mVrms - 20 Vrms> 1 MHz bis ≤ 5 MHz: 500 mVrms - 20 Vrms> 5 MHz bis ≤ 10 MHz: 900 mVrms - 20 VrmsÜberlastschutz 600 V

Impulsbreite / Impulsverhältnis (Tastverhältnis)

Bereich Auflösung Genauigkeit
0,1 % - 99,9 % 0,1 % ±2,3	%
Überlastschutz: 600 VSignalpegel (ohne Gleichspannungsanteil):≤100 kHz: 1 mVrms - 20 VrmsFrequenzbereich Impulsbreite: ≤ 100 kHz

Temperatur

Bereich Auflösung Genauigkeit
-40 bis +40 °C	1 °C+ 4)	±(1,4 % +5)
+40 bis +1000 °C ±(1,4 %
-40 bis +104 °F	1 °F% + 7)	±(1,4 % +9)
+104 bis +1832 °F ±(1,4 %
Überlastschutz: 600 V, Fühlereingang: Typ K

Diodenprüfung

Prüfspannung Auflösung
Ca. 3,0 V/DC 0,001 V
Überlastschutz: 600 V; Prüfspannung: 2 mA typ.

Akustischer Durchgangsprüfer

Messbereich Auflösung
600 Ω 0,1 Ω
≤ 10 Ω Dauerton; > 100 Ω kein Ton Überlastschutz: 600 V Prüfspannung ca. 1 V Prüfstrom < 1,5 mA

Überschreiten Sie niemals Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltkreise oder Schaltkreisbauteile, wenn der Schaltkreis Spannungen von mehr als AC 30 Vr.m.s, 42,4 V Peak oder DC 60 V aufweist. Es besteht Lebensgefahr!

1 Table of contents

Suisse: www.conrad.ch

17 Technische gegevens....188

2 Inleiding

Beste klant,

17 Technische gegevens

Display....6000 tellingen (cijfers)

Gewicht....ong. 375 g

Afmetingen (L x B x H)....190 x 90 x 43 mm

Meetcategorie....CAT III 600 V

Verontreinigingsgraad....2

Frequentie "Hz" (elektronisch)
