BEDIENUNGSANLEITUNG Spring Breeze 35.1140 TFA

B 3 B 4 B 5 B 6 B 7A 2 A 6 A 8 A 7 A 9 A 15A 10 A 18 A 20 A 3 A 19 TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 254 SPRING BREEZE - Farb-Funkwetterstation

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Funk-Wetterstation (Basisstation) • Netzstecker

• Kombisender (Kat.-Nr.: 30.3222.02) • Halterung für Sender

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Außentemperatur, Luftfeuchtigkeit und Windgeschwindigkeit über kabellosen Außensender (433 MHz) mit Reichweite bis 80 m (Freifeld)

• Innentemperatur und Luftfeuchtigkeit

• Tendenzanzeigen, Höchst- und Tiefstwerte

• Einstellbare Alarmzustände für Temperatur, Luftfeuchtigkeit und Wind

• Wettervorhersage mit Symbolen und Luftdrucktendenz

• Grafische Darstellung der Windgeschwindigkeit

• Historien-Funktion für maximale Windgeschwindigkeit (letzte Stunde, 24 Stunden, 7 Tage, 30 Tage und ein Jahr)

• Gefühlte Temperatur und Taupunkt

• Funkuhr mit Datum und Wochentag (6 Sprachen)

• Farbdisplay mit zwei Helligkeitsstufen (im Dauerbetrieb mit Netzadapter)

• Optional: Erweiterbar um 2 Thermo-Hygro-Sender (im Handel erhältlich)

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anlei- tung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230 V an!

• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein. Fig. 3 D 7 D 7 D 2D 2 D 7 D 7 D 3 D 5D 6 90° Close Open D 4 D 1 TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 376 SPRING BREEZE - Farb-Funkwetterstation

Oben B 3: ▼ Taste B 4: TIME SET Taste B 5: LIGHT (HI – LOW - OFF) Taste B 6: HEAT/DEW Taste B 7: ▲ Taste Gehäuse (Fig. 2) C 1: Wandaufhängungen C 2: Batteriefach C 3: Ständer (ausklappbar) C 4: Netzstecker-Anschluss C 5: Kabelführung Kombisender (Fig. 3) D 1: LED-Kontrolllicht D 2: Batteriefach D 3: Öffnung zum Befestigen an einem Mast oder der mitgelieferten Halterung D 4: 2 Schrauben zum Festziehen Halterung (Fig. 3) D 5: Fixierschraube D 6: Haltearm 90° drehbar D 7: 4 Schraublöcher zur Montage

• Legen Sie die Basisstation und den Außensender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

• Ziehen Sie die Schutzfolie vom Display der Basisstation.

• Schließen Sie die Basisstation mit dem beigefügtem Netzstecker an. Stecken Sie den Anschlussstecker in den Anschluss der Basisstation und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.

• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.

• Die Innentemperatur und -luftfeuchtigkeit werden links auf dem Display der Basisstation angezeigt.

6.1 Einlegen der Batterien in den Außensender/ Empfang der Außenwerte

• Schrauben Sie gegebenenfalls den Batteriefachdeckel des Außensenders ab (wird nicht montiert geliefert).

• Legen Sie zwei neue Batterien 1,5 V C in das Batteriefach des Außensenders. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Legen Sie die Batterien mit dem Minuspol voraus in die Batteriehalterung ein und schieben Sie die Kontaktfeder zusammen. Achtung: Feder nicht knicken!

• Schrauben Sie den Batteriefachdeckel des Außensenders wieder sorgfältig zu.

• Nach dem Einlegen der Batterien werden die Messdaten des Außensenders an die Basisstation übertragen.

• Sobald die Basisstation die Außenwerte empfangen hat, werden die Außentemperatur, -luftfeuchtigkeit und Windgeschwindigkeit dauerhaft ange- zeigt.

• Werden die Außenwerte nicht innerhalb drei Minuten empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Das Basisgerät und der Netzstecker dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.

• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzstecker beschädigt sind.

• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.

• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.

• Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.

• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt. Vorsicht! Verletzungsgefahr!

• Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!

• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelau- fenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

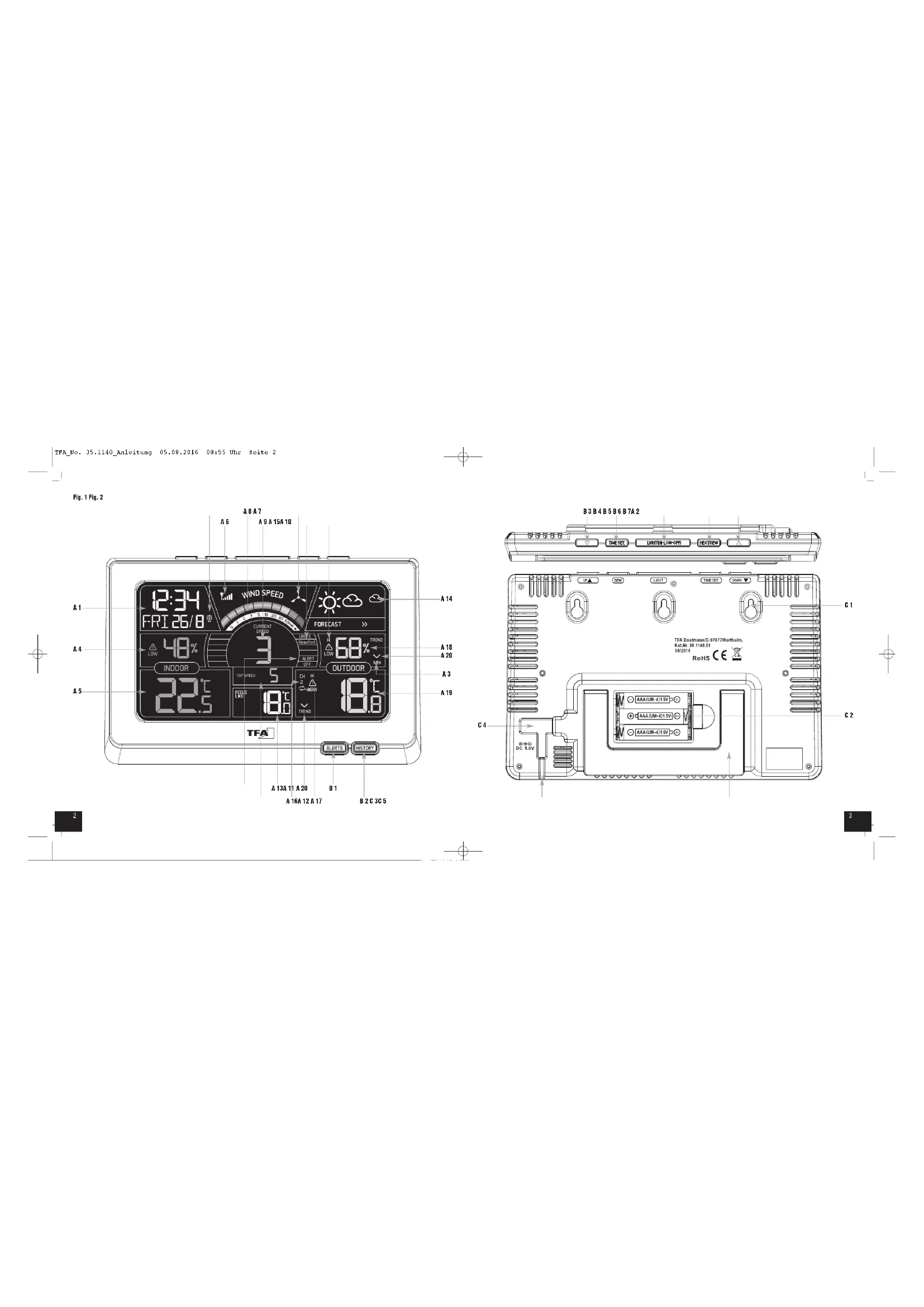

Wetterstation (Basisstation) Display-Anzeige (Fig. 1) A 1: Uhrzeit, Wochentag und Datum A 2: DCF Funkuhrsymbol A 3: MIN/MAX A 4: Innenluftfeuchtigkeit A 5: Innentemperatur A 6: Funksymbol Außensender A 7: Windradsymbol A 8: Windgeschwindigkeitsdiagramm A 9: Windgeschwindigkeit A 10: Beaufort/KMH A 11: Windgeschwindigkeitsalarm OFF/HI A 12: Maximale Windgeschwindigkeit A 13: Gefühlte Temperatur / Taupunkt A 14: Wettersymbole und Tendenzanzeige A 15: Alarmsymbol HI/LOW A 16: Kanalnummer A 17: Kanalwechselsymbol A 18: Außenluftfeuchtigkeit A 19: Außentemperatur A 20: Trendpfeil Tasten (Fig. 2) Vorne B 1: ALERTS Taste B 2: HISTORY Taste TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 498 SPRING BREEZE - Farb-Funkwetterstation

• Öffnen Sie das Batteriefach auf der Rückseite der Basisstation.

• Legen Sie drei neue Batterien 1,5 V AAA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Schließen Sie das Batteriefach wieder.

6.4 Hintergrundbeleuchtung

• Achtung: Die Hintergrundbeleuchtung im Dauerbetrieb funktioniert nur mit Netzstecker.

• Voreinstellung für die Hintergrundbeleuchtung ist HI.

• Drücken Sie die LIGHT (HI – LOW - OFF) Taste einmal (LOW), um die Hintergrundbeleuchtung zu dimmen.

• Drücken Sie die LIGHT (HI – LOW - OFF) Taste noch einmal (OFF), um die Hintergrundbeleuchtung auszuschalten.

• Die Hintergrundbeleuchtung ist deaktiviert.

• Zum kurzzeitigen Aktivieren der Hintergrundbeleuchtung drücken Sie eine beliebige Taste (nur im Batteriebetrieb).

• Während der Bedienung werden alle erfolgreichen Eingaben mit einem kurzen Piepton quittiert.

• Das Gerät verlässt automatisch den Einstellmodus, wenn für längere Zeit keine Taste gedrückt wird.

• Halten Sie die ▲ oder ▼ Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

7.1 Manuelle Einstellungen

• Halten Sie die TIME SET Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen:

• Beep (ON = Voreinstellung) blinkt im Display.

• Mit der ▲ oder ▼ Taste können Sie die Tastentöne aktivieren oder deaktivieren

• Drücken Sie die TIME SET Taste noch einmal und Sie können nun nacheinander den DCF Empfang (Voreinstellung RCC: ON), die Zeitzone (Vor- einstellung: 0H), das 12- oder 24-Stunden-Zeitsystem (Voreinstellung: 24H), die Stunden, die Minuten, das Jahr, den Monat, den Tag, die Wind- geschwindigkeitseinheit (Voreinstellung: BFT), die Temperatureinheit (Voreinstellung: °C) und die Spracheinstellung für die Wochentage (Vorein- stellung: GER) ansteuern und mit der ▲ oder ▼ Taste einstellen.

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit überschrieben.

7.1.1 DCF-Funkempfang

• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.

• Drücken Sie im Einstellungsmodus die ▲ oder ▼ Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (RCC OFF).

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

7.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie mit der ▲ oder ▼ Taste die Zeitzonenkorrektur (+12/-12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

• Sie können den Funkempfang auch manuell aktivieren. Halten Sie die ▼ Taste auf der Basisstation für zwei Sekunden gedrückt. Das Funkemp- fangssymbol für den Außensender blinkt. Der registrierte Sender (Kanal) wird gelöscht.

6.2 Empfang des Funkuhrsignals

• Nach dem Empfang der Außenwerte versucht die Uhr nun, das Funkuhrsignal zu empfangen und das DCF-Funkempfangszeichen blinkt.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Funkempfangszeichen ständig im Display angezeigt.

• Der DCF-Funkempfang findet täglich um 2:00 und 3.00 Uhr morgens statt. Ist auch der Funkempfang um 3:00 Uhr nicht erfolgreich, so finden um 4:00 und 5:00 Uhr früh weitere Funkempfangsversuche statt.

• Sie können den DCF-Funkempfang auch manuell aktivieren.

• Drücken Sie die TIME SET Taste.

• Das DCF-Funkempfangssymbol blinkt.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – kein Empfang

• Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgreichem Empfang des DCF-Funkempfangs ist keine manuelle Einstellung erforderlich.

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

6.2.1 Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Sig nal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint S auf dem Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km aus- gehend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

6.3 Einlegen der Batterien in die Basisstation

• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.

• Für eine dauerhafte Hintergrundbeleuchtung und um die Leistungsdauer der Batterien zu verlängern, benutzen Sie bitte den mitgelieferten Netz- stecker. TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 51110 SPRING BREEZE - Farb-Funkwetterstation

7.3 Windgeschwindigkeit

• Das Windradsymbol ist animiert und bewegt sich entsprechend der Windgeschwindigkeit.

• Das farbige Diagramm zeigt die aktuelle Windgeschwindigkeit in verschiedenen blinkenden Farbabschnitten:

• Die aktuelle Windgeschwindigkeit (CURRENT SPEED) wird in der ausgewählten Einheit (Beaufort oder KM/H) angezeigt. Halten Sie die HEAT/DEW Taste für 3 Sekunden gedrückt, können Sie zwischen Beaufort und KMH wechseln.

• Die maximale Windgeschwindigkeit (TOP SPEED) bezieht sich auf die letzte Stunde. Drücken Sie die HISTORY Taste, können Sie nacheinander den Wert der letzten 24 Std., 7 Tage, 30 Tage und des letzten Jahres mit Zeit und Datum der Speicherung aufrufen.

7.4 Taupunkt-Anzeige

• Drücken Sie die HEAT/DEW Taste, um sich die aktuelle Taupunkt-Temperatur anzeigen zu lassen.

• Auf dem Display erscheinen DEW und die Taupunkt-Temperatur.

• Das Display wechselt automatisch wieder zurück zur aktuellen Anzeige der gefühlten Temperatur (FEELS LIKE).

• Der Zusammenhang von Temperatur und relativer Luftfeuchte wird durch den Taupunkt ausgedrückt: Wird Luft kontinuierlich abgekühlt, steigt bei gleich bleibender absoluter Luftfeuchtigkeit die relative Luftfeuchtigkeit bis auf 100% an. Kühlt die Luft weiter ab, so wird der überschüssige Wasserdampf in Tröpfchenform ausgeschieden.

7.5 Wettervorhersage-Symbole

• Die Wetterstation unterscheidet 6 unterschiedliche Wettersymbole (Sonnig, teilweise bewölkt, bedeckt, regnerisch, stürmisch und Schneefall).

• Die Vorhersage über die Symbolanzeige bezieht sich auf einen Zeitraum von 12 Stunden und gibt lediglich einen Wettertrend an. Ist es zum Bei- spiel im Moment wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.

• Das Sonnensymbol wird auch bei Nacht angezeigt, wenn es sich um eine sternenklare Nacht handelt. Wichtiger Hinweis!

• Bitte beachten Sie, dass die Symbolvorhersage sich im Laufe des Betriebs präzisiert. Die Symbolvorhersage ist bereits ab der Inbetriebnahme aktiv, allerdings steigt die Zuverlässigkeit der Prognosen mit der Menge an gesammelten Daten. Der Sensor muss sich zunächst auf das Refe- renzniveau am Standort einstellen.

7.6 Einstellung der Alarmgrenzen für Windstärke, Temperatur und Luftfeuchtigkeit

• Stellen Sie sicher, dass aktuell Kanal 1 ausgewählt ist (Kanalwechsel mit der ▼ Taste).

• Halten Sie die ALERTS Taste im Normalmodus gedrückt.

• Der Windgeschwindigkeitsalarmwert blinkt

• Stellen Sie mit der ▲ oder ▼ Taste die gewünschte Obergrenze ein.

• Bestätigen Sie mit der ALERTS Taste.

• HI wird auf dem Display angezeigt und 99% (Voreinstellung) oder die zuletzt eingestellte Außenluftfeuchtigkeits-Obergrenze blinkt.

• Stellen Sie mit der ▲ oder ▼ Taste die gewünschte Obergrenze ein.

• Bestätigen Sie mit der ALERTS Taste.

• LOW wird auf dem Display angezeigt und 1% (Voreinstellung) oder die zuletzt eingestellte Außenluftfeuchtigkeits -Untergrenze blinkt.

7.1.3 Einstellung des 24- oder 12- Stunden-Formats

• Im Einstellungsmodus können Sie zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.

• Drücken Sie die ▲ oder ▼ Taste.

• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

7.1.4 Einstellung der Windgeschwindigkeitseinheit

• Im Einstellungsmodus können Sie zwischen BFT (Beaufort) oder km/h (Kilometer pro Stunde) als Einheit auswählen.

• Drücken Sie die ▲ oder ▼ Taste.

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

7.1.5 Einstellung der Temperatureinheit

• Im Einstellungsmodus können Sie zwischen °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit auswählen.

• Drücken Sie die ▲ oder ▼ Taste.

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

7.1.6 Einstellung der Sprachauswahl für den Wochentag

• Im Einstellungsmodus können Sie die Sprache für den Wochentag auswählen.

• Drücken Sie die ▲ oder ▼ Taste.

• Im Display erscheint: Deutsch - GER, Englisch - ENG, Französisch - FRE, Italienisch - ITA, Spanisch – ESP und Niederländisch – NET.

• Bestätigen Sie die Eingabe mit der TIME SET Taste.

7.2 Temperatur und Luftfeuchtigkeit

7.2.1 Höchst- und Tiefstwerte

• Drücken Sie die ▲ Taste im Normalmodus.

• MAX erscheint auf dem Display.

• Die höchste Temperatur und Luftfeuchtigkeit für innen und außen seit der letzten Rückstellung werden angezeigt.

• Drücken Sie noch einmal die ▲ Taste.

• MIN erscheint auf dem Display.

• Die niedrigste Temperatur und Luftfeuchtigkeit für innen und außen seit der letzten Rückstellung werden angezeigt.

• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drücken Sie die ▲ Taste noch einmal.

• Das Gerät verlässt auch automatisch den MAX/MIN-Modus, wenn keine Tasten gedrückt werden.

• Halten Sie die ▲ Taste für 3 Sekunden gedrückt, während auf dem Display die höchsten oder niedrigsten Werte angezeigt werden, um die Werte zu löschen.

• Die Höchst- und Tiefstwerte werden automatisch um Mitternacht zurückgesetzt.

• Die Trendpfeile zeigen Ihnen, ob die Werte für die Außentemperatur und Luftfeuchtigkeit aktuell steigen, fallen oder gleich bleiben. TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 61312 SPRING BREEZE - Farb-Funkwetterstation

• Wenn Sie den Sender an einer Fläche befestigen, verwenden Sie dazu die mitgelieferte Halterung. Der Haltearm kann um 90 °gedreht werden. Öff- nen Sie die Fixierschraube und lösen Sie den Haltearm. Drehen Sie ihn um 90 °, stecken ihn zurück auf die Halterung und ziehen die Fixierschrau- be wieder fest.

8.2 Zusätzliche Außensender (optional) Kat.-Nr. 30.3221.02

• Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem CH 1/2/3 Schiebeschalter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal (CH2 oder CH3) aus. Legen Sie dann die zwei Batterien 1,5 V AAA polrichtig ein. Nehmen Sie die Basisstation anschließend in Betrieb oder starten Sie die manuelle Sendersuche.

• Bitte beachten Sie, dass der Kombisender immer auf Kanal 1 arbeiten muss.

• Wählen Sie mit der ▼ Taste den gewünschten Sender aus.

• Halten Sie die ▼ Taste auf der Basisstation für zwei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht.

• Drücken Sie nun die TX Taste im Batteriefach des entsprechenden Senders. Die Übertragung der Daten erfolgt sofort und wird bei erfolgreichem Empfang mit einem Piepton von der Basisstation quittiert.

• Die Außenwerte und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der ▼ Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln.

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender (1 bis 3) erscheint bei erneuter Bedienung der ▼ Taste das Kreissymbol für automatischen Kanalwechsel. Drücken Sie die ▼ Taste noch einmal, um die Funktion auszuschalten.

• Nach erfolgreicher Inbetriebnahme der Außensender schließen Sie den Batteriedeckel wieder sorgfältig.

9. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Achten Sie darauf, dass die Windräder sich frei drehen können und frei von Schmutz, Ablagerungen oder Spinnweben sind.

• Entfernen Sie die Batterien und ziehen Sie den Stecker, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

• Sobald das Batteriesymbol im Displayfenster der Außenwerte auf der Basisstation erscheint, wechseln Sie bitte die Batterien im Außensender.

• Sobald das Batteriesymbol im Displayfenster der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wieder hergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Sendersuche starten.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung Keine Anzeige auf der Basisstation: Netzbetrieb: ➜ Basisstation mit Netzteil anschließen ➜ Hintergrundbeleuchtung dauerhaft aktivieren ➜ Netzteil überprüfen Batteriebetrieb: ➜ Batterien polrichtig einlegen ➜ Hintergrundbeleuchtung kurzzeitig aktivieren mit beliebiger Taste ➜ Batterien wechseln

• Stellen Sie mit der ▲ oder ▼ Taste die gewünschte Untergrenze ein.

• Bestätigen Sie mit der ALERTS Taste.

• HI wird auf dem Display angezeigt und 60°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Obergrenze blinkt.

• Stellen Sie mit der ▲ oder ▼ Taste die gewünschte Obergrenze ein.

• Bestätigen Sie mit der ALERTS Taste.

• LOW wird auf dem Display angezeigt und -40°C (Voreinstellung) oder die zuletzt eingestellte Außentemperatur-Untergrenze blinkt.

• Stellen Sie mit der ▲ oder ▼ Taste die gewünschte Untergrenze ein.

• Bestätigen Sie mit der ALERTS Taste.

• Stellen Sie die Ober- und Untergrenzen für die Innentemperatur und Luftfeuchtigkeit auf die gleiche Weise ein. (Messbereich 0 °C… +50 °C, 1… 99% rH)

7.6.1 Aktivieren und Deaktivieren der Alarmgrenzen

• Drücken Sie die ALERTS Taste im Normalmodus.

• ALERT blinkt im Display.

• Drücken Sie die ▲ Taste, um die Alarmfunktion zu aktivieren.

• Neben dem Windgeschwindigkeitsalarmwert erscheint HI.

• Drücken Sie die ▼ Taste, um die Alarmfunktion zu deaktivieren.

• Neben dem Windgeschwindigkeitsalarmwert erscheint OFF.

• Drücken Sie die ALERTS Taste, um weitere Alarmfunktionen anzusteuern und mit der ▲ und der ▼ Taste zu aktivieren oder zu deaktivieren.

• Neben den Ober- und Untergrenzen (HI/LOW) der Temperatur- und Luftfeuchtigkeitswerte erscheint/verschwindet das Alarmsymbol.

• Drücken Sie die ALERTS Taste, um in den Normalmodus zurückzukehren.

• Im Alarmfall blinkt das entsprechende Symbol und ein Alarmton ertönt.

• Beenden Sie den Alarmton mit einer beliebigen Taste.

8. Platzierung der Basisstation

• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation auf einer glatten Oberfläche aufgestellt werden.

• Mit den Aufhängeösen an der Rückseite kann die Basisstation an der Wand im Wohnraum befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

8.1 Montage des Kombisenders

• Wir empfehlen Ihnen, sich vor der Montage im Außenbereich zu vergewissern, dass der Sender empfangen wird und korrekt funktioniert.

• Überprüfen Sie bitte auch, ob der Sender leicht für Reinigung und Wartung zugänglich sind. Der Außensender sollten gelegentlich gereinigt wer- den, da Schmutzrückstände und Ablagerungen die Messungen beeinflussen können.

• Sorgen Sie dafür, dass der Wind frei um den Windmesser herum wehen kann und nicht von nahen Gebäuden, Bäumen oder anderen Hindernis- sen beeinträchtigt wird.

• Um das bestmögliche Ergebnis zu erzielen, platzieren Sie den Kombisender senkrecht und idealerweise 3 Meter über allen eventuellen Hindernis- sen. Der Boden unter der Einheit verursacht Windreibung und verringert somit das Messergebnis.

• Montieren Sie den Kombisender so, dass er so gut wie möglich den normalen Windverhältnissen in Ihrem Gebiet ausgesetzt ist.

• Bringen Sie den Kombisender mit der Öffnung auf der Unterseite auf einem Mast an. TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 71514 SPRING BREEZE - Farb-Funkwetterstation

Messbereich außen Temperatur -40°C…..+60°C (-40…+140 °F) Luftfeuchtigkeit 1 %rH...99 %rH Auflösung Temperatur 0,1 °C Auflösung Luftfeuchtigkeit 1% Genauigkeit Temperatur ±1°C (0….+50°C) Genauigkeit Luftfeuchtigkeit ±5% (20%...90% rH) Windgeschwindigkeit 0 … 120kmh (0…12 BFT) Auflösung 1 kmh Genauigkeit Wind ±3kmh Reichweite ca. 80 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Übertragungszeit ca. 30 Sekunden Spannungsversorgung: Basisstation: 3 x 1,5 V AAA (Batterien nicht inklusive) Netzstecker 230 V AC / 5.0 V DC Außensender: 2 x 1,5 V C (Batterien nicht inklusive) Größe: Basisstation: 208 x 26 (54) x 140 mm Außensender: 468 x 141 x 163 mm Gewicht: Basisstation: 344 g (nur das Gerät) Außensender: 439 g (nur das Gerät) Kein Außensenderempfang ➜ Kein Außensender installiert Anzeige "---" ➜ Batterien des Außensenders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Außensender und Basisstation gemäß Betriebsanleitung ➜ Manuelle Außensendersuche gemäß Betriebsanleitung starten ➜ Anderen Aufstellort für Außensender und/oder Basisstation wählen ➜ Abstand zwischen Außensender und Basisstation verringern ➜ Beseitigen der Störquellen Kein FEELS LIKE Wert ➜ Auf Kanal 1 wechseln Unkorrekte Anzeige ➜ Batterien wechseln

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsor- gung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

12. Technische Daten

Messbereich innen Temperatur 0 °C… +50 °C (+32…+122 °F) Luftfeuchtigkeit 1 %rH...99 %rH Auflösung Temperatur 0,1 °C Auflösung Luftfeuchtigkeit 1% Genauigkeit Temperatur ±1°C (0….+50°C) Genauigkeit Luftfeuchtigkeit ±5% (30%...80% rH) TFA_No. 35.1140_Anleitung 05.08.2016 08:55 Uhr Seite 81716 SPRING BREEZE - Colour wireless weather station

12. Technische gegevens
