PDBC70 - Rack-Stromversorgung Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Rack-mount Stromverteiler (PDU) mit Einzelschaltern
Marke	Pyle
Modell	PDBC70 (Ausführungen UK/EU)
Abmessungen (L x B x H)	48 x 21 x 5,3 cm (18,9 x 8,27 x 2,1 Zoll)
Stromversorgung	230V / 50Hz, 10 A (integrierter Schutzschalter), 1800 VA
Anzahl der Steckdosen	6 Steckdosen hinten, 1 Steckdose vorne (für Modell mit 7 Steckdosen) – je nach Version, 6 Steckdosen hinten für PDBC70
Überspannungsschutz	Ja, mit Energieableitung 150 Joule, Spitzenstoßstrom 1200 A
AC-Rauschfilter	Integriert, eliminiert RFI- und EMI-Störungen
Rack-Montage	1U, mit universellen Halterungen
Baumaterial	Gehäuse und Frontplatte aus Stahl
Einzelschalter	6 rote beleuchtete Schalter (LED) auf der Frontplatte, unabhängige Steuerung
Reset-Taste	Ja, Druckknopf
Länge des Stromkabels	1,5 Meter (3x14 AWG)
Wartung und Reinigung	Nur mit einem feuchten Tuch reinigen, keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen, vor Reinigung vom Netz trennen, nicht mehr als 12 A pro Steckdose, Gesamtstrom max. 15 A (je nach Modell), Wartung von qualifiziertem Personal durchführen lassen
Lieferumfang	Professionelle 10 A Stromversorgungseinheit, Bedienungsanleitung
Allgemeine Informationen	Garantie PyleUSA, Registrierung empfohlen auf der Website PyleUSA.com

Häufig gestellte Fragen - PDBC70 Pyle

Wie installiere ich den Pyle PDBC70 in einem Rack?

Befestigen Sie die mitgelieferten universellen Halterungen an den Seiten des Geräts und schrauben Sie sie dann in die Schienen des standard 19-Zoll-Racks. Stellen Sie sicher, dass das Rack gut belüftet ist und das Stromkabel ohne Spannung eingesteckt werden kann.

Welche maximale Leistung wird von jeder Steckdose unterstützt?

Jede einzelne Steckdose sollte 12 Ampere nicht überschreiten. Der Gesamtstrom aller Steckdosen ist auf 15 Ampere (für das 7-Steckdosen-Modell) oder 10 Ampere (für den PDBC70) begrenzt. Der integrierte Schutzschalter schützt vor Überlast.

Kann ich eine USV oder eine Steckdosenleiste an dieses PDU anschließen?

Es wird davon abgeraten, eine zusätzliche USV oder Steckdosenleiste anzuschließen, da dies die Stromkapazität überschreiten und den Schutz aufheben könnte. Verwenden Sie direkt die Steckdosen des PDU.

Wie setze ich den Schutzschalter nach einer Überlast zurück?

Suchen Sie den Reset-Druckknopf auf der Frontplatte (normalerweise mit 'Reset' beschriftet). Nachdem Sie die Last reduziert haben, drücken Sie fest auf den Knopf, bis er einrastet. Wenn der Schutzschalter erneut auslöst, überprüfen Sie die Gesamtlast.

Ist der AC-Rauschfilter dauerhaft aktiv?

Ja, der integrierte Rauschfilter arbeitet kontinuierlich, sobald das Gerät eingeschaltet ist. Er eliminiert Hochfrequenzstörungen (RFI) und elektromagnetische Störungen (EMI), um die Signalqualität Ihrer Audio-/Videogeräte zu verbessern.

Was tun, wenn einer der LED-Schalter nicht leuchtet?

Überprüfen Sie, ob der entsprechende Schalter auf 'ON' steht. Wenn die LED aus bleibt, könnte es sich um eine defekte LED handeln. Der Schalter sollte trotzdem funktionieren. Kontaktieren Sie bei Bedarf den Pyle-Support.

Welche Art von Stromkabel wird mitgeliefert?

Das Stromkabel ist 1,5 Meter lang und vom Standardtyp 3x14 AWG, geeignet für eine 230V/50Hz-Steckdose. Verwenden Sie kein Verlängerungskabel, da dies die Schutzkapazität verringern könnte.

Kann dieses Gerät im Freien verwendet werden?

Nein, der PDBC70 ist nur für den Innenbereich konzipiert. Er darf nicht Regen, Feuchtigkeit oder extremen Temperaturen ausgesetzt werden. Installieren Sie ihn in einer trockenen und belüfteten Umgebung.

Wie reinige ich die Frontplatte?

Trennen Sie zuerst das Gerät vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch (nur Wasser) zum Abwischen der Oberfläche. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel.

Wo finde ich die französische Version der Anleitung?

Die vollständige französische Anleitung ist kostenlos auf der Website notice-facile.com für das Modell PDBC70 erhältlich. Sie können auch per E-Mail eine Übersetzung über das Formular auf der Seite der Anleitung anfordern.

BEDIENUNGSANLEITUNG PDBC70 Pyle

Wir sind hier, um zu helfen!

19"-Rackmontage-Netzteil

BENUTZERHANDBUCH

EINLEITUNG:

SICHERHEITSINFORMATIONEN:

UM DIE BESTEN ERGEBNISSE MIT UNSEREM NETZGERÄT ZU ERZIELEN, LESEN SIR BITTE VOR DER BENUTZUNG DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH.

WARNUNGEN:

Um das Risiko eines Stromschlags zu verringern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Im Inneren des Gehäuses liegt eine gefährliche Hochspannung an. Entfernen Sie keine Abdeckungen. Lassen Sie das Gerät nur von qualifiziertem Personal warten.

VORSICHT:

Dieses Gerät muss an eine für 20 Ampere ausgelegte Steckdose des Abzweigstromkreises angeschlossen werden. Der Gesamtstrom, der von den Steckdosen dieses Geräts aufgenommen wird, beträgt maximal 15 Ampere und keine Steckdose darf mehr als 12 Ampere aufnehmen.

WICHTIGE SICHERHEITSRICHTLINIEN:

Bitte beachten Sie die wichtigen Bedienungs- und Wartungsanweisungen in dieser Anleitung genau.

• Lesen Sie die Anweisungen.
• Halten Sie sich an alle Anweisungen und befolgen Sie sie. Beachten Sie alle Warnhinweise.
• Um Feuer oder einen elektrischen Schlag zu vermeiden, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem feuchten Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel. Verschütten Sie keine Flüssigkeiten auf oder in dem Gerät.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizstrahlern, Öfen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme erzeugen.
• Drehen Sie den Schutzkontakt des gepolten oder geerdeten Steckers nicht um und beschädigen Sie ihn nicht.

Der gepolte Stecker hat zwei Flügel, von denen einer breiter als der andere ist. Der geerdete Stecker hat zwei Flügel und eine runde Erdungsspitze. Der breite Flügel bzw. der dritte Zinken dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die alte Steckdose zu ersetzen.

- Verlegen Sie das Netzkabel und die anderen Kabel so, dass Sie nicht darauf treten, darüber stolpern oder sie zerren können. Achten Sie besonders auf den Zustand der Kabel und Leitungen an den Steckern und den Standort der Netzteile. Um Brand- und Verletzungsgefahr zu vermeiden, müssen Ißbeschädigte Kabel und Leitungen sofort ausgetauscht werden.

• Trennen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
- Achten Sie bei der Verkabelung dieses Geräts und aller anderen Geräte, die in Verbindung mit diesem Gerät verwendet werden, darauf, dass alle Geräte ausgeschaltet sind.
- Schalten Sie nach Abschluss der Installation und Verkabelung alle Geräte mit den Lautstärke- und Pegelreglern in der Stellung DOWN ein. Nachdem alle Geräte eingeschaltet sind, drehen Sie die Lautstärke- und Pegelregler langsam in die richtige Position.
- Überprüfen Sie vor dem Aufstellen, Installieren, Aufstellen oder Aufhängen eines Produkts alle Beschläge, Aufhänger, Schränke, Halterungen und die dazugehörige Ausrüstung auf Schäden. Jedes fehlende, abgenutzte, verformte oder für die Belastung ungeeignete Bauteil kann die Festigkeit der Installation, Aufstellung oder Anordnung erheblich verringern. Ein solcher Zustand beeinträchtigt die Sicherheit der Anlage erheblich und muss sofort behoben werden. Verwenden Sie nur Beschläge, die für die Belastungsbedingungen der Anlage und mögliche kurzfristige, unerwartete Überlastungen ausgelegt sind. Überschreiten Sie niemals die Nennwerte der Hardware oder Ausrüstung.
- Ziehen Sie für die Installation von Geräten einen zugelassenen, professionellen Ingenieur zu Rate. Vergewissern Sie sich, dass Sie alle örtlichen, staatlichen und nationalen Vorschriften zur Sicherheit und zum Betrieb des Geräts kennen und einhalten.
- Lassen Sie alle Wartungsarbeiten von qualifiziertem Servicepersonal durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt ist. Dies ist z. B. der Fall, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeiten oder Gegenstände in das Gerät eingedrungen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn es nicht ordnungsgemäß funktioniert oder wenn es fallen gelassen wurde.

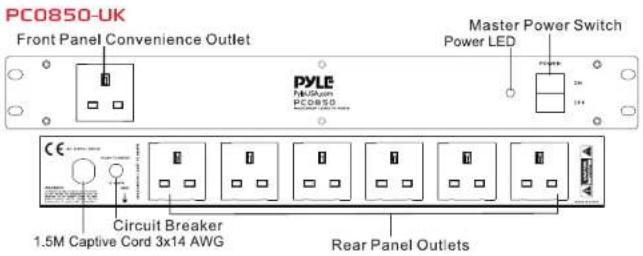

MERKMALE DER VORDER- UND RÜCKWAND: PC0850UK - PC0850EU

PDU Power Strip Überspannungsschutz

10 Ampere Stromversorgungsaufbereiter 7 Ausgänge Rack-montierbarer Power Strip Überspannungsschutz

• Bietet zuverlässigen Überspannungsschutz
- Insgesamt 7 Steckdosen (6 hinten und (1) vorne
• Eingebauter AC-Rauschfilter
• 10 Ampere Nennleistung mit Schutzschalter
- Eliminiert unerwünschte Hochfrequenzstörungen (RFI) und elektromagnetische Interferenzen (EMI)
• Schutz vor Spannungsspitzen und Überspannungen
• 1U Rack-montierbar
• Aluminium-Frontplatte und Stahl-Gehäuse
• Zurücksetzen per Knopfdruck

Was sich in der Box befindet:

• PDU Steckdosenleiste Überspannungsschutz

Technische Daten:

• Netzanschluss: 120V/50Hz, Standard-Steckdose
• Baumaterial Eisen
• 1,5 Meter Netzkabel (3x14 AWG)
• Energieverteilung: 150 Joule
• Spitzen-Impulsstrom: 1200 Ampere
• Betriebsspannung: 230V - 50Hz

- Abmessungen (L × T × H): 18.9 x 4.53 x 2.1 Zoll / 48 x 11.5 x 5.3 Zentimeter

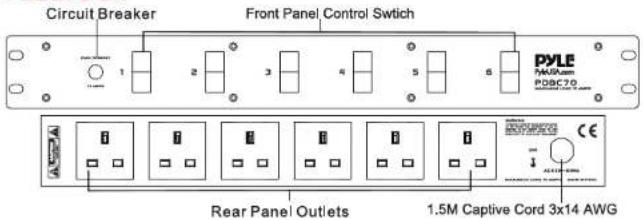

FRONT & BACK PANEL FEATURES:

PDBC70-UK

Diese Produkte setzen Sie möglicherweise einer Chemikalie oder einer Gruppe von Chemikalien aus, die "Nickelcarbonat" enthalten, das im Bundesstaat Kalifornien dafür bekannt ist, Krebs, Geburtsfehler oder andere Fortpflanzungsschäden zu verursachen. Weitere Informationen finden Sie unter: https://www.p65warnings.ca.gov/

PDBC70UK - PDBC70EU

10-Ampere-Pro-Elektronik-Netzteil

Netzschalter-Steuereinheit, Rack-montierbar, 6 Ausgänge (1800 VA)

• Die perfekte Lösung zur Steuerung der Stromversorgung Ihrer Geräte
- Insgesamt 6 rückseitige Ausgänge
- 6 rot beleuchtete Netzschalter auf der Vorderseite
• 10 Ampere Nennleistung mit Unterbrecher
• 1U Rack-montierbar
• Stahlgehäuse und Frontplatte
- Drücken Sie zum Zurücksetzen
- Unabhängige Stromversorgungssteuerung
• LED-hintergrundbeleuchtete Netzschalter
- Universelle Rackmontage-Halterungen
• Professionelle Audio-/Videoausrüstung für Bühnen- und Studioproduktion

Was sich in der Box befindet:

• 10 Ampere Pro-Elektronik-Netzteil

Technische Daten:

• Typ der Stromversorgung: 1800VA, (6) Auslass
• Stromkreisunterbrecher Bewertung: 10 Ampere
• Spitzen-Impulsstrom: 1200 Ampere
• Energieverteilung: 150 Joule
• Baumaterial: Eisen
• Länge des Stromkabels: 6' ft. / 1,5 Meter
• Frequenzgang: 50 – 60Hz
• Stromversorgung: 230V - 50Hz
- Abmessungen (L x B x H): 18.9" x 8.27" x 2.1-Zoll / 48 x 21 x 5.3 -Zentimeter
