Typ produktu	Zasilacz rackowy (PDU) z indywidualnymi przełącznikami
Marka	Pyle
Model	PDBC70 (wersje UK/EU)
Wymiary (S x G x W)	48 x 21 x 5.3 cm (18.9 x 8.27 x 2.1 cala)
Zasilanie	230V / 50Hz, 10 A (wbudowany wyłącznik nadprądowy), 1800 VA
Liczba gniazd	6 gniazd z tyłu, 1 gniazdo z przodu (dla modelu 7 gniazd) – w zależności od wersji, 6 gniazd z tyłu dla PDBC70
Ochrona przeciwprzepięciowa	Tak, z rozpraszaniem energii 150 dżuli, prąd szczytowy udaru 1200 A
Filtr szumów AC	Wbudowany, eliminuje zakłócenia RFI i EMI
Montaż w szafie rack	1U, z uniwersalnymi uchwytami
Materiał konstrukcyjny	Obudowa i panel przedni ze stali
Indywidualne przełączniki	6 podświetlanych na czerwono przełączników (LED) na panelu przednim, niezależne sterowanie
Przycisk resetowania	Tak, przycisk
Długość przewodu zasilającego	1,5 metra (3x14 AWG)
Konserwacja i czyszczenie	Czyścić wyłącznie wilgotną szmatką, nie używać rozpuszczalników ani ściernych środków czyszczących
Bezpieczeństwo	Nie wystawiać na deszcz ani wilgoć, odłączyć przed czyszczeniem, nie przekraczać 12 A na gniazdo, maksymalny prąd całkowity 15 A (w zależności od modelu), naprawy powierzać wykwalifikowanemu personelowi
Zawartość opakowania	Zasilacz elektroniczny Pro 10 A, instrukcja obsługi
Informacje ogólne	Gwarancja PyleUSA, zalecana rejestracja na stronie PyleUSA.com

Często zadawane pytania - PDBC70 Pyle

Jak zainstalować Pyle PDBC70 w szafie rack?

Przymocuj dołączone uniwersalne uchwyty do boków urządzenia, a następnie przykręć je do szyn standardowej szafy rack 19 cali. Upewnij się, że szafa jest dobrze wentylowana i przewód zasilający można podłączyć bez naprężeń.

Jaka jest maksymalna moc obsługiwana przez każde gniazdo?

Każde pojedyncze gniazdo nie powinno przekraczać 12 amperów. Całkowity prąd wszystkich gniazd jest ograniczony do 15 amperów (dla modelu 7 gniazd) lub do 10 amperów (dla PDBC70). Wbudowany wyłącznik nadprądowy chroni przed przeciążeniami.

Czy mogę podłączyć UPS lub listwę zasilającą do tego PDU?

Nie zaleca się podłączania dodatkowego UPS lub listwy, ponieważ może to przekroczyć wydajność prądową i unieważnić ochronę. Używaj bezpośrednio gniazd PDU.

Jak zresetować wyłącznik nadprądowy po przeciążeniu?

Zlokalizuj przycisk resetowania na panelu przednim (zazwyczaj oznaczony 'Reset'). Po zmniejszeniu obciążenia naciśnij mocno przycisk, aż się zablokuje. Jeśli wyłącznik ponownie się wyzwoli, sprawdź całkowite obciążenie.

Czy filtr szumów AC działa stale?

Tak, wbudowany filtr szumów działa w sposób ciągły, gdy urządzenie jest pod napięciem. Eliminuje zakłócenia o częstotliwości radiowej (RFI) i elektromagnetyczne (EMI), poprawiając jakość sygnału urządzeń audio/wideo.

Co zrobić, jeśli jeden z przełączników LED nie świeci?

Sprawdź, czy odpowiedni przełącznik jest w pozycji 'ON'. Jeśli dioda LED nadal nie świeci, może to oznaczać uszkodzoną diodę. Przełącznik powinien jednak działać. W razie potrzeby skontaktuj się z pomocą techniczną Pyle.

Jaki typ przewodu zasilającego jest dostarczany?

Przewód zasilający ma długość 1,5 metra i jest standardowego typu 3x14 AWG, przystosowany do gniazda 230V/50Hz. Nie używaj przedłużaczy, które mogą zmniejszyć wydajność ochrony.

Czy to urządzenie może być używane na zewnątrz?

Nie, PDBC70 jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie należy go wystawiać na deszcz, wilgoć ani ekstremalne temperatury. Zainstaluj go w suchym i wentylowanym miejscu.

Jak czyścić panel przedni?

Najpierw odłącz urządzenie. Użyj miękkiej szmatki lekko zwilżonej wodą (tylko woda) do przetarcia powierzchni. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych.

Gdzie znaleźć polską wersję instrukcji?

Pełna instrukcja w języku polskim jest dostępna bezpłatnie na stronie notice-facile.com dla modelu PDBC70. Możesz również poprosić o tłumaczenie e-mailem za pomocą formularza na stronie instrukcji.

INSTRUKCJA OBSŁUGI PDBC70 Pyle

Pytania? Wątpliwości?

Jesteśmy tutaj, aby Ci pomóc!

Zasilacz do montażu w szafie 19"

INSTRUKCJA OBSŁUGI

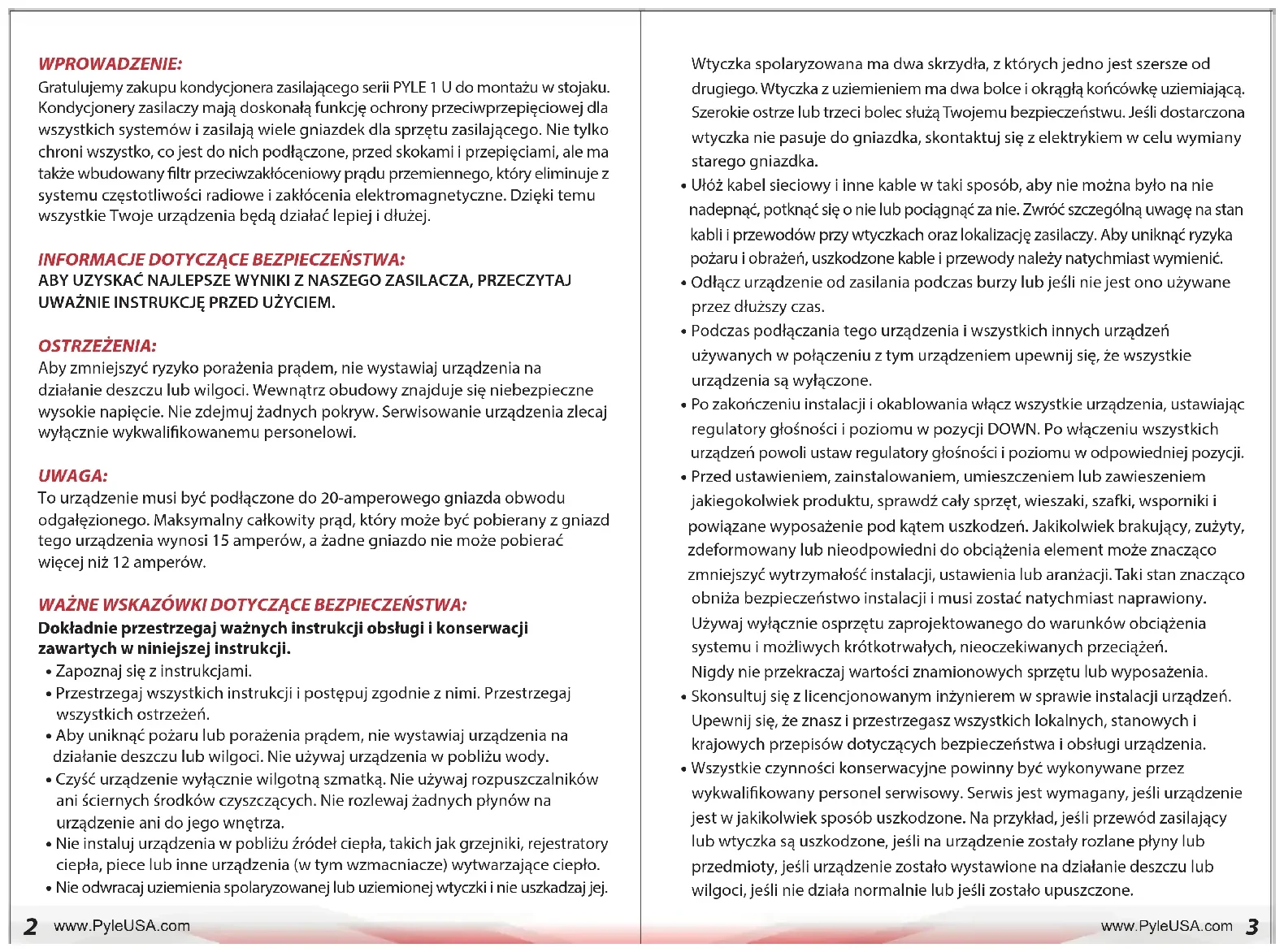

WPROWADZENIE:

Gratulujemy zakupu kondycjonera zasilającego serii PYLE 1 U do montażu w stojaku. Kondycjonery zasilaczy mają doskonałą funkcję ochrony przeciwprzepięciowej dla wszystkich systemów i zasilają wiele gniazdek dla sprzętu zasilającego. Nie tylko chroni wszystko, co jest do nich podłączone, przed skokami i przepięciami, ale ma także wbudowany filtr przeciwzakłóceniiowy prądu przemiennego, który eliminuje z systemu częstotliwości radiowe i zakłócenia elektromagnetyczne. Dzięki temu wszystkie Twoje urządzenia będą działać lepiej i dłużej.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA:

ABY UZYSKAĆ NAJLEPSZE WYNIKI Z NASZEGO ZASILACZA, PRZECZYTAJ UWAŻNIE INSTRUKCJĘ PRZED UŻYCIEM.

OSTRZEŻENIA:

Aby zmniejszyć ryzyko porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci. Wewnątrz obudowy znajduje się niebezpieczne wysokie napięcie. Nie zdejmuj żadnych pokryw. Serwisowanie urządzenia zlecaj wyłącznie wykwalifikowanemu personelowi.

UWAGA:

To urządzenie musi być podłączone do 20-amperowego gniazda obwodu odgałęzionego. Maksymalny całkowity prąd, który może być pobierany z gniazd tego urządzenia wynosi 15 amperów, a żadne gniazdo nie może pobierać więcej niż 12 amperów.

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA:

Dokładnie przestrzegaj ważnych instrukcji obsługi i konserwacji zawartych w niniejszej instrukcji.

• Zapoznaj się z instrukcjami.
• Przestrzegaj wszystkich instrukcji i postępuj zgodnie z nimi. Przestrzegaj wszystkich ostrzeżeń.
• Aby uniknąć pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci. Nie używaj urządzenia w pobliżu wody.
• Czyść urządzenie wyłącznie wilgotną szmatką. Nie używaj rozpuszczalników ani ściernych środków czyszczących. Nie rozlewaj żadnych płynów na urządzenie ani do jego wnętrza.
• Nie instaluj urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, rejestratory ciepła, piece lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.
• Nie odwracaj uziemienia spolaryzowanej lub uziemionej wtyczki i nie uszkadzaj jej.

Wtyczka spolaryzowana ma dwa skrzydła, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa bolce i okrągłą końcówkę uziemiającą. Szerokie ostrze lub trzeci bolec służą Twojemu bezpieczeństwu. Jeśli dostarczona wtyczka nie pasuje do gniazdka, skontaktuj się z elektrykiem w celu wymiany starego gniazdka.

• Ułoż kabel sieciowy i inne kable w taki sposób, aby nie można było na nie nadepnąć, potknąć się o nie lub pociągnąć za nie. Zwróć szczególną uwagę na stan kabli i przewodów przy wtyczkach oraz lokalizację zasilaczy. Aby uniknąć ryzyka pożaru i obrażeń, uszkodzone kable i przewody należy natychmiast wymienić.
• Odłącz urządzenie od zasilania podczas burzy lub jeśli nie jest ono używane przez dłuższy czas.
• Podczas podłączania tego urządzenia i wszystkich innych urządzeń używanych w połączeniu z tym urządzeniem upewnij się, że wszystkie urządzenia są wyłączone.
• Po zakończeniu instalacji i okabłowania włącz wszystkie urządzenia, ustawiając regulatory głośności i poziomu w pozycji DOWN. Po włączeniu wszystkich urządzeń powoli ustaw regulatory głośności i poziomu w odpowiedniej pozycji.
• Przed ustawieniem, zainstalowaniem, umieszczeniem lub zawieszeniem jakiegokolwiek produktu, sprawdź cały sprzęt, wieszaki, szafki, wsporniki i powiązane wyposażenie pod kątem uszkodzeń. Jakikolwiek brakujący, zużyty, zdeformowany lub nieodpowiedni do obciążenia element może znacząco zmniejszyć wytrzymałość instalacji, ustawienia lub aranżacji. Taki stan znacząco obniża bezpieczeństwo instalacji i musi zostać natychmiast naprawiony. Używaj wyłącznie osprzętu zaprojektowanego do warunków obciążenia systemu i możliwych krótkotrwałych, nieoczekiwanych przeciążeń. Nigdy nie przekraczaj wartości znamionowych sprzętu lub wyposażenia.
• Skonsultuj się z licencjonowanym inżynierem w sprawie instalacji urządzeń. Upewnij się, że znasz i przestrzegasz wszystkich lokalnych, stanowych i krajowych przepisów dotyczących bezpieczeństwa i obsługi urządzenia.
• Wszystkie czynności konserwacyjne powinny być wykonywane przez wykwalifikowany personel serwisowy. Serwis jest wymagany, jeśli urządzenie jest w jakikołwiek sposób uszkodzone. Na przykład, jeśli przewód zasilający lub wtyczka są uszkodzone, jeśli na urządzenie zostały rozlane płyny lub przedmioty, jeśli urządzenie zostało wystawione na działanie deszczu lub wilgoci, jeśli nie działa normalnie lub jeśli zostało upuszczone.

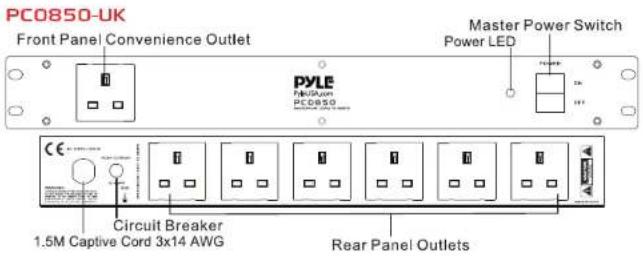

FUNKCJE PANELU PRZEDNIEGO I TYLNEGO PC0850UK - PC0850EU

Zabezpieczenie przeciwprzepięciowe listwy zasilającej PDU

Kondycjoner zasilania 10 A 7gniazd Listwa zasilająca do montażu w szafie Ochrona przeciwprzepięciowa

• Zapewnia niezawodną ochronę przeciwprzepięciową
  • Łącznie 7 gniazd (6 z tyłu i 1 z przodu)
  • Wbudowany filtr szumów AC
• Obciążalność 10A z wyłącznikiem automatycznym
• Eliminuje niepożądane zakłócenia o częstotliwości radiowej (RFI) i zakłócenia elektromagnetyczne (EMI)
• Ochrona przed skokami napięcia i przepięciami
• Możliwość montażu w szafie rack 1U
• Aluminiowy panel przedni i stalowa obudowa
• Reset za naciśnięciem przycisku

Co znajduje się w pudełku:

- Ochrona przeciwprzepięciowa listwy gniazdowej PDU

Dane techniczne:

• Podłączenie do sieci: 120V/50Hz, standardowe gniazdko elektryczne
• Material konstrukcyjny żelazo
• Kabel sieciowy o długości 1,5 metra (3x14 AWG)
  • Dystrybucja energii: 150 dżuli
• Szczytowy prąd impulsowy: 1200 amperów
  • Napięcie robocze: 230V - 50Hz
  • Wymiary (dl. × gl. × wys.): 18.9 x 4.53 x 2.1 cale / 48 x 11.5 x 5.3 centymetr

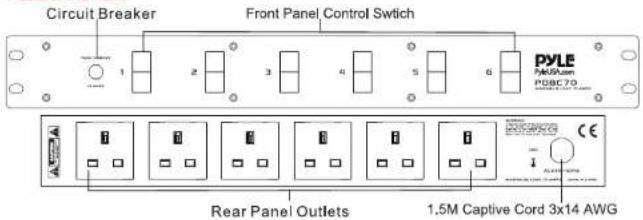

FRONT & BACK PANEL FEATURES:

PDBC70-UK

Circuit Breaker Front Panel Control Switch PYLE 7M600mm P08BC70 Rear Panel Outlets 1.5M Captive Cord 3x14 AWG

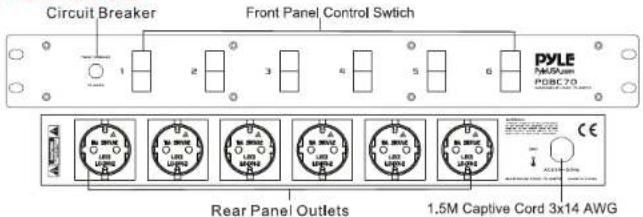

PDBC70-EU

10 amperów na zasilacz elektroniki

Jednostka sterująca wyłącznikiem zasilania, do montażu w stojaku, 6 gniazd (1800 VA)

• Idealne rozwiązanie do sterowania zasilaniem Twoich urządzeń
  • Łącznie 6 wyjść z tyłu
• 6 podświetlanych na czerwono przełączników zasilania z przodu
• Natężenie znamionowe 10 A z wyłącznikiem
• Możliwość montażu w szafie rack 1U
  • Stalowa obudowa i panel przedni
  • Naciśnij, aby zresetować
• Niezależne sterowanie zasilaniem
• Przełączniki zasilania z podświetleniem LED
• Uniwersalne uchwyty do montażu w szafie rack
• Profesjonalny sprzęt audio/wideo do produkcji scenicznych i studyjnych

What's in the Box:

• 10 amperowy zasilacz elektroniczny Pro

Dane techniczne:

• Typ zasilacza: 1800 VA, (6) gniazd wyjściowych
• Obwód znamionowy wyłącznika: 10 A
• Szczytowy prąd impulsowy: 1200 amperów
  • Dystrybucja energii: 150 dżuli
• Material konstrukcyjny: Želazo
• Długość kabla zasilającego: 1,5 metra / 6' ft.
• Pasmo przenoszenia: 50 - 60 Hz
  • Zasilanie: 230V - 50Hz
  • Wymiary (dl. x szer. x wys.): 18.9" x 8.27" x 2.1"-cale / 48 x 21 x 5.3 -centymetr
