PDBC70 - Fuente de alimentación en rack Pyle - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación montable en rack (PDU) con interruptores individuales
Marca	Pyle
Modelo	PDBC70 (variantes UK/EU)
Dimensiones (An x Pr x Al)	48 x 21 x 5.3 cm (18.9 x 8.27 x 2.1 pulgadas)
Alimentación	230V / 50Hz, 10 A (disyuntor incorporado), 1800 VA
Número de tomas	6 tomas traseras, 1 toma frontal (para modelo de 7 tomas) – según versión, 6 tomas traseras para PDBC70
Protección contra sobretensiones	Sí, con disipación de energía 150 Julios, corriente de impulso pico 1200 A
Filtro de ruido AC	Integrado, elimina interferencias RFI y EMI
Montaje en rack	1U, con soportes universales
Material de construcción	Chasis y panel frontal de acero
Interruptores individuales	6 interruptores iluminados rojos (LED) en el panel frontal, control independiente
Botón de reinicio	Sí, pulsador
Longitud del cable de alimentación	1,5 metros (3x14 AWG)
Mantenimiento y limpieza	Limpiar solo con un paño húmedo, no usar solventes ni limpiadores abrasivos
Seguridad	No exponer a la lluvia o humedad, desconectar antes de limpiar, no exceder 12 A por toma, corriente total máxima 15 A (según modelo), dejar el mantenimiento a personal calificado
Contenido de la caja	Unidad de alimentación electrónica pro 10 A, manual de instrucciones
Información general	Garantía PyleUSA, se recomienda registro en el sitio web PyleUSA.com

Preguntas frecuentes - PDBC70 Pyle

¿Cómo instalar el Pyle PDBC70 en un rack?

Fije los soportes universales suministrados en los laterales de la unidad, luego atorníllelos en los rieles del rack estándar de 19 pulgadas. Asegúrese de que el rack esté bien ventilado y que el cable de alimentación pueda enchufarse sin tensión.

¿Cuál es la potencia máxima soportada por cada toma?

Cada toma individual no debe exceder 12 amperios. La corriente total de todas las tomas está limitada a 15 amperios (para el modelo de 7 tomas) o a 10 amperios (para el PDBC70). El disyuntor integrado protege contra sobrecargas.

¿Puedo conectar un SAI o una regleta a este PDU?

No se recomienda conectar un SAI o una regleta adicional, ya que podría exceder la capacidad de corriente y anular la protección. Utilice directamente las tomas del PDU.

¿Cómo reiniciar el disyuntor después de una sobrecarga?

Localice el botón pulsador de reinicio en el panel frontal (generalmente etiquetado como 'Reset'). Después de reducir la carga, presione firmemente el botón hasta que encaje. Si el disyuntor se dispara nuevamente, verifique la carga total.

¿El filtro de ruido AC está activo permanentemente?

Sí, el filtro de ruido integrado funciona continuamente tan pronto como el dispositivo está encendido. Elimina las interferencias de radiofrecuencia (RFI) y electromagnéticas (EMI) para mejorar la calidad de la señal de sus equipos de audio/vídeo.

¿Qué hacer si uno de los interruptores LED no se enciende?

Verifique que el interruptor correspondiente esté en posición 'ON'. Si el LED permanece apagado, puede tratarse de un LED defectuoso. El interruptor debería funcionar de todos modos. Contacte al soporte de Pyle si es necesario.

¿Qué tipo de cable de alimentación se suministra?

El cable de alimentación mide 1,5 metros y es de tipo estándar 3x14 AWG, adecuado para una toma 230V/50Hz. No use extensiones que puedan reducir la capacidad de protección.

¿Este dispositivo puede usarse en exteriores?

No, el PDBC70 está diseñado solo para uso interior. No debe exponerse a la lluvia, humedad o temperaturas extremas. Instálelo en un ambiente seco y ventilado.

¿Cómo limpiar el panel frontal?

Desconecte primero el dispositivo. Use un paño suave ligeramente húmedo (solo agua) para limpiar la superficie. Nunca use solventes, alcohol o limpiadores abrasivos.

¿Dónde encontrar la versión española del manual?

El manual completo en español está disponible gratuitamente en el sitio web notice-facile.com para el modelo PDBC70. También puede solicitar una traducción por correo electrónico a través del formulario en la página del manual.

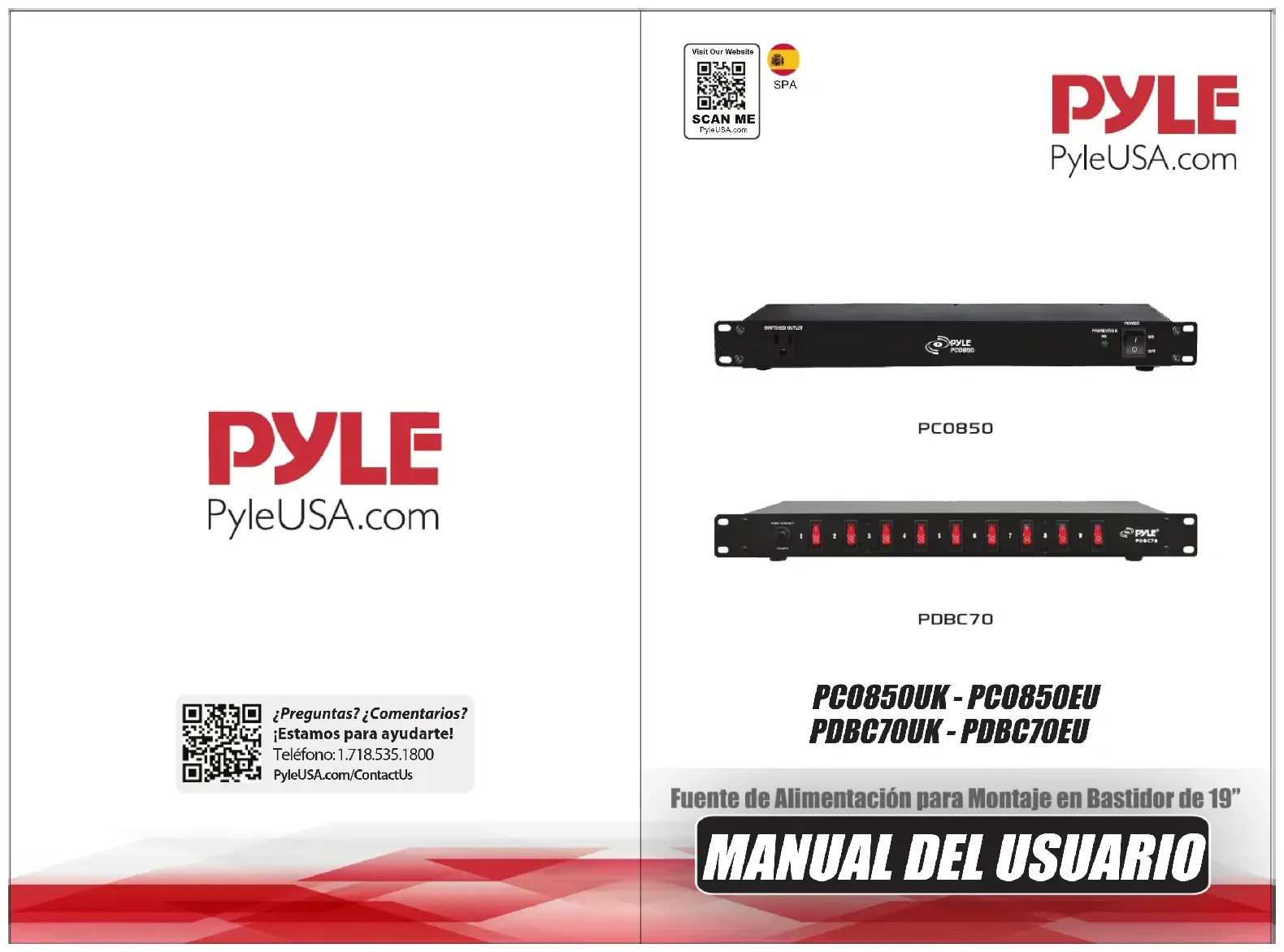

MANUAL DE USUARIO PDBC70 Pyle

¿Preguntas? ¿Comentarios?

¡Estamos para ayudarte!

Teléfono:1.718.535.1800

PyleUSA.com/ContactUs

PYLE

PyleUSA.com

PVE POWER

PC0850

Fuente de Alimentación para Montaje en Bastidor de 19"

MANUAL DEL USUARIO

INTRODUCTION:

Felicitaciones por comprar el acondicionador de fuente de alimentación de montaje en rack de 1 U serie PYLE. Los acondicionadores de fuente de alimentación tienen una excelente función de protección contra sobretensiones para todos sus sistemas y suministran múltiples salidas para su equipo de alimentación. No solo protege todo lo que esté conectado a ellos contra picos y sobretensiones, sino que también tiene un filtro de ruido de CA incorporado para eliminar del sistema las interferencias electromagnéticas y de radiofrecuencia. Y esto permite que todos sus equipos funcionen mejor y duren más.

INFORMACIÓN DE SEGURIDAD:

PARA OBTENER LOS MEJORES RESULTADOS DE NUESTRA UNIDAD DE ACONDICIONADOR DE FUENTE DE ALIMENTACIÓN, POR FAVOR LEA ATENTA- MENTE EL MANUAL ANTES DE UTILIZARLO.

ADVERTENCIAS:

Para reducir el riesgo de descarga eléctrica, no exponga este equipo a la lluvia ni a la humedad. En el interior de la carcasa hay alta tensión potencialmente peligrosa. No retire las cubiertas. Encargue el mantenimiento únicamente al personal cualificado.

PRECAUCIÓN:

Este equipo debe conectarse a un receptáculo nominal de 20 amperios del circuito derivado. La corriente total extraída de los receptáculos de este equipo es de máximo 15 amperios y ningún receptáculo individual debe extraer más de 12 amperios.

IMPORTANTES DIRECTRICES DE SEGURIDAD:

Por favor preste mucha atención a las instrucciones de funcionamiento y mantenimiento de este manual.

• Lee las instrucciones.
• Conserve y siga todas las instrucciones. Preste atención a todas las advertencias.
• Para evitar incendios o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad. No utilice este aparato cerca del agua.
• Limpie la unidad sólo con un paño húmedo. No utilice disolventes ni productos de limpieza abrasivos. Nunca derrame líquidos sobre o dentro de la unidad.
• No instale el aparato cerca de fuentes de calor como radiadores, registros de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor durante su uso.
• No anule el propósito de seguridad del enchufe polarizado y con toma de tierra.

2 www.PyleUSA.com

Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. En cambio, un enchufe con toma de tierra tiene dos clavijas y una punta redonda para la toma de tierra. La clavija ancha o la tercera clavija son esenciales para la seguridad del usuario. Si el enchufe suministrado no se adapta a su tomacorriente, consulte a un electricista para que sustituya la toma obsoleta.

- Disponga el cable de alimentación y los demás cables de forma que no se pisen, tropiecen o sufran tensiones. Preste especial atención al estado de los cables e hilos en los enchufes y en el punto de conexión del Acondicionador de Fuente de Alimentación al tomacorriente. Para evitar el riesgo de incendio o lesiones, los cables dañados deben sustituirse inmediatamente.

- Desenchufe el aparato en caso de tormenta o si no lo va a utilizar durante mucho tiempo.

- Cuando realice el cableado de esta unidad y de todos los demás equipos conectados, asegúrese de que todos los dispositivos estén apagados.

- Una vez finalizada la instalación y el cableado, encienda todos los equipos con los controles de volumen al mínimo. Una vez encendidos todos los equipos, suba lentamente los controles de volumen o nivel a la posición deseada.

- Antes de colocar, instalar, montar o colgar cualquier producto, inspeccione todos los herrajes, suspensiones, armarios, soportes y todos los apoyos para detectar posibles daños. Cualquier componente faltante, corroído, deformado o no conforme podría reducir significativamente la resistencia de la instalación, el posicionamiento o el conjunto. Cualquiera de estas condiciones reduce gravemente la seguridad de la instalación y debe corregirse inmediatamente. Utilice únicamente herrajes adecuados para las condiciones de carga de la instalación y cualquier sobrecarga prevista a corto plazo. Nunca supere los valores nominales previstos para los distintos componentes o equipos.

- Consulte a un ingeniero profesional cualificado cuando instale el equipo físico. Asegúrese de que se comprenden y cumplen todas las normativas locales, nacionales y estatales relativas a la seguridad y el funcionamiento del equipo.

- Encargue el mantenimiento a personal cualificado. El aparato debe ser reparado si ha sufrido algún tipo de daño. Por ejemplo, el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, o éste ha estado expuesto a la lluvia o la humedad, no funciona con normalidad o se ha caído.

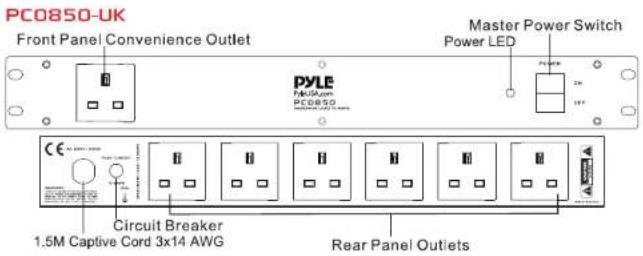

CARACTERÍSTICAS DEL PANEL FRONTAL Y TRASERO: PC0850UK - PC0850EU

PC0850-UK Front Panel Convenience Outlet Master Power Switch Power LED PYLE PYLE 79x16x10 Circuit Breaker 1.5M Captive Cord 3x14 AWG Rear Panel Outlets

Protector contra sobretensiones de regleta de alimentación PDU

Regleta de alimentación para montaje en bastidor, acondicionador de fuente de alimentación de 10 amperios Protector contra sobretensiones con 7 salidas

PDLW PDLW POWER POWER POWER POWER

Características:

• Proporciona un control seguro y protección contra sobretensiones
• 7 tomas en total (6) traseras y (1) delantera
• Filtro de Ruido de CA Incorporado
• Clasificación de 10 amperios con Interruptor de Circuito
• Elimina las Interferencias de Radiofrecuencia (RFI)

No Deseadas y las Interferencias Electromagnéticas (IEM)

• Protección Contra Picos y Sobretensiones
  • Montaje en Bastidor 1U
• Panel Frontal de Aluminio y Marco de Acero
• Botón de Reinicio

Qué hay en la caja:

- Regleta PDU Protectora Contra Sobretensiones

Especificaciones técnicas:

• Tipo de Fuente de Alimentación: 230 V/50 Hz, Toma Estándar
• Material de Construcción: Hierro
• Cable de alimentación de 1,5 metros (3x14 AWG)
• Energía Disipada: 150 julios
• Corriente de Impulso Máxima: 1200 amperios
• Voltaje de Funcionamiento: 230V - 50Hz
  • Dimensiones (Ancho x Fondo x Alto):

18.9 x 4.53 x 2.1 pulgadas / 48 x 11.5 x 5.3 centímetro

FRONT & BACK PANEL FEATURES:

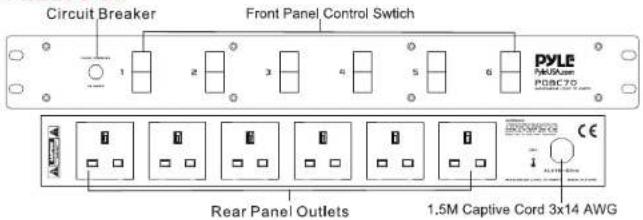

PDBC70-UK

Circuit Breaker Front Panel Control Switch PYLE 70000mm PDBF70 A28A Rear Panel Outlets 1.5M Captive Cord 3x14 AWG

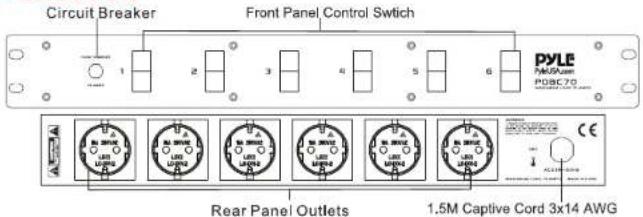

PDBC70-EU

Circuit Breaker Front Panel Control Switch PYLE 7M3000 POWER POBEC70 1 2 3 4 5 6 Rear Panel Outlets 1.5M Captive Cord 3x14 AWG

Este producto puede exponerlo a una sustancia química o grupo de sustancias químicas, que puede incluir "carbonato de níquel", conocido en el estado de California por causar cáncer, defectos de nacimiento u otros daños reproductivos. Para más información, vaya a https://www.p65warnings.ca.gov/

PDBC70UK - PDBC70EU

Fuente de alimentación electrónica profesional de 10 amperios

Unidad de control de interruptor de alimentación, montaje en bastidor, 6 salidas (1800 VA)

• Solución Perfecta para Controlar la Alimentación de Sus Equipos
  • 6 Tomas Traseras en Total
• 6 Interruptores de Alimentación con Iluminación Roja en el Panel Frontal
• Clasificación de 10 amperios con Interruptor de Circuito
  • Montaje en Bastidor 1U
  • Marco y Panel Frontal de Acero
• Botón de Reinicio
  • Control de Fuente de Potencia Independiente
• Interruptores de Encendido con Retroiluminación LED
• Soportes Universales para Montaje en Bastidor
• Utilizado para Equipos Profesionales de Audio/Vídeo y Producción en Escenarios y Estudios

Qué hay en la caja:

- Fuente de alimentación Pro Electrónicos de 10 amperios

Especificaciones técnicas:

• Tipo de Fuente de Alimentación: 1800VA, (6) salidas
• Capacidad del Interruptor de Circuito: 10 amperios
  • Corriente de Impulso Máxima: 1200 amperios
• Energía Disipada: 150 julios
• Material de Construcción: hierro
• Longitud del Cable de Alimentación: 1,5 metros
  • Frecuencia de Respuesta: 50-60Hz
• Fuente de Alimentación: 230V - 50Hz
• Dimensiones (Ancho x Fondo x Alto): 18.9° x 8.27° x 2.1° pulgadas / 48 x 21 x 5.3 centímetro
