Tipo di prodotto	Alimentazione elettrica rackable (PDU) con interruttori individuali
Marca	Pyle
Modello	PDBC70 (varianti UK/EU)
Dimensioni (L x l x H)	48 x 21 x 5.3 cm (18.9 x 8.27 x 2.1 pollici)
Alimentazione	230V / 50Hz, 10 A (interruttore automatico integrato), 1800 VA
Numero di prese	6 prese posteriori, 1 presa anteriore (per modello 7 prese) – a seconda della versione, 6 prese posteriori per PDBC70
Protezione contro le sovratensioni	Sì, con dissipazione di energia 150 Joule, corrente di impulso di picco 1200 A
Filtro rumore AC	Integrato, elimina le interferenze RFI ed EMI
Montaggio in rack	1U, con supporti universali
Materiale di costruzione	Telaio e pannello anteriore in acciaio
Interruttori individuali	6 interruttori illuminati rossi (LED) sul pannello anteriore, controllo indipendente
Pulsante di ripristino	Sì, pulsante
Lunghezza del cavo di alimentazione	1,5 metri (3x14 AWG)
Manutenzione e pulizia	Pulire con un panno umido solo, non utilizzare solventi o detergenti abrasivi
Sicurezza	Non esporre alla pioggia o all'umidità, scollegare prima della pulizia, non superare 12 A per presa, corrente totale max 15 A (a seconda del modello), affidare la manutenzione a personale qualificato
Contenuto della confezione	Alimentazione elettronica professionale 10 A, manuale d'uso
Informazioni generali	Garanzia PyleUSA, registrazione consigliata sul sito PyleUSA.com

Domande frequenti - PDBC70 Pyle

Come installare il Pyle PDBC70 in un rack?

Fissare i supporti universali forniti sui lati dell'unità, quindi avvitarli nelle guide del rack standard da 19 pollici. Assicurarsi che il rack sia ben ventilato e che il cavo di alimentazione possa essere collegato senza sforzo.

Qual è la potenza massima supportata da ciascuna presa?

Ciascuna presa individuale non deve superare 12 ampere. La corrente totale di tutte le prese è limitata a 15 ampere (per il modello 7 prese) o a 10 ampere (per il PDBC70). L'interruttore automatico integrato protegge contro i sovraccarichi.

Posso collegare un UPS o una multipresa a questo PDU?

Si sconsiglia di collegare un UPS o una multipresa aggiuntiva, poiché potrebbe superare la capacità di corrente e annullare la protezione. Utilizzare direttamente le prese del PDU.

Come ripristinare l'interruttore automatico dopo un sovraccarico?

Individuare il pulsante di ripristino sul pannello anteriore (solitamente etichettato 'Reset'). Dopo aver ridotto il carico, premere saldamente il pulsante finché non scatta. Se l'interruttore scatta di nuovo, verificare il carico totale.

Il filtro rumore AC è attivo permanentemente?

Sì, il filtro rumore integrato funziona continuamente non appena l'apparecchio è acceso. Elimina le interferenze a radiofrequenza (RFI) e elettromagnetiche (EMI) per migliorare la qualità del segnale delle vostre apparecchiature audio/video.

Cosa fare se uno degli interruttori LED non si accende?

Verificare che l'interruttore corrispondente sia in posizione 'ON'. Se il LED rimane spento, potrebbe trattarsi di un LED difettoso. L'interruttore dovrebbe comunque funzionare. Contattare l'assistenza Pyle se necessario.

Quale tipo di cavo di alimentazione è fornito?

Il cavo di alimentazione misura 1,5 metri ed è di tipo standard 3x14 AWG, adatto a una presa 230V/50Hz. Non utilizzare prolunghe che potrebbero ridurre la capacità di protezione.

Questo apparecchio può essere utilizzato all'esterno?

No, il PDBC70 è progettato solo per uso interno. Non deve essere esposto a pioggia, umidità o temperature estreme. Installarlo in un ambiente asciutto e ventilato.

Come pulire il pannello anteriore?

Scollegare prima l'apparecchio. Utilizzare un panno morbido leggermente umido (solo acqua) per pulire la superficie. Non utilizzare mai solventi, alcol o detergenti abrasivi.

Dove trovare la versione francese del manuale?

Il manuale completo in francese è disponibile gratuitamente sul sito notice-facile.com per il modello PDBC70. Puoi anche richiedere una traduzione via email tramite il modulo sulla pagina del manuale.

MANUALE UTENTE PDBC70 Pyle

Domande? Dubbi? Siamo qui per aiutarti!

Alimentatore per montaggio a rack da 19"

MANUALE UTENTE

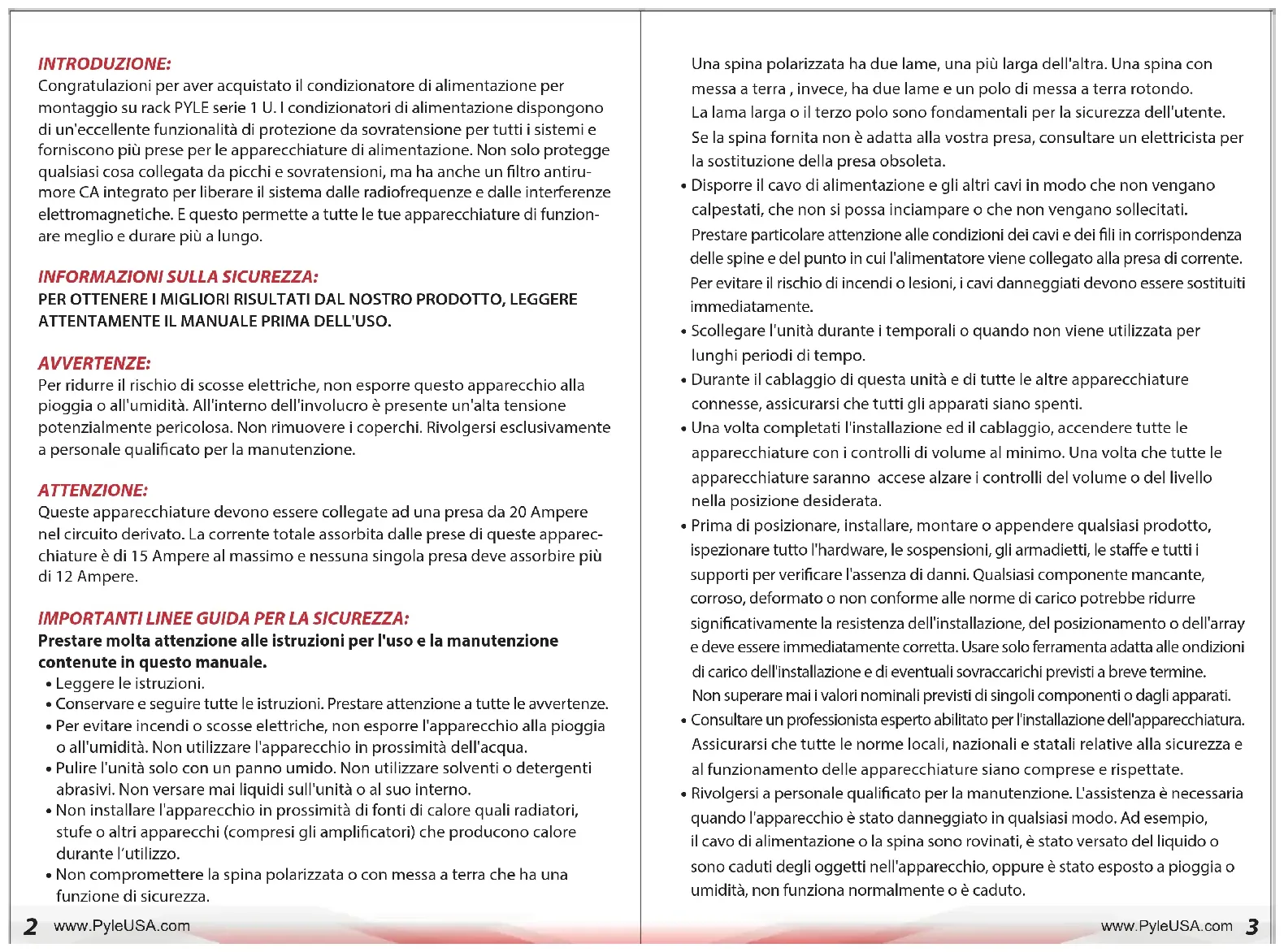

INTRODUZIONE:

Congratulazioni per aver acquistato il condizionatore di alimentazione per montaggio su rack PYLE serie 1 U. I condizionatori di alimentazione dispongono di un'eccellente funzionalità di protezione da sovratensione per tutti i sistemi e forniscono più prese per le apparecchiature di alimentazione. Non solo protegge qualsiasi cosa collegata da picchi e sovratensioni, ma ha anche un filtro antirumore CA integrato per liberare il sistema dalle radiofrequenze e dalle interferenze elettromagnetiche. E questo permette a tutte le tue apparecchiature di funzionare meglio e durare più a lungo.

INFORMAZIONI SULLA SICUREZZA:

PER OTTENERE I MIGLIORI RISULTATI DAL NOSTRO PRODOTTO, LEGGERE ATTENTAMENTE IL MANUALE PRIMA DELL'USO.

AVVERTENZE:

Per ridurre il rischio di scosse elettriche, non esporre questo apparecchio alla pioggia o all'umidità. All'interno dell'involucro è presente un'alta tensione potenzialmente pericolosa. Non rimuovere i coperchi. Rivolgersi esclusivamente a personale qualificato per la manutenzione.

ATTENZIONE:

Queste apparecchiature devono essere collegate ad una presa da 20 Ampere nel circuito derivato. La corrente totale assorbita dalle prese di queste apparecchiature è di 15 Ampere al massimo e nessuna singola presa deve assorbire più di 12 Ampere.

IMPORTANTI LINEE GUIDA PER LA SICUREZZA:

Prestare molta attenzione alle istruzioni per l'uso e la manutenzione contenute in questo manuale.

- Leggere le istruzioni.

• Conservare e seguire tutte le istruzioni. Prestare attenzione a tutte le avvertenze.
• Per evitare incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità. Non utilizzare l'apparecchio in prossimità dell'acqua.
• Pulire l'unità solo con un panno umido. Non utilizzare solventi o detergenti abrasivi. Non versare mai liquidi sull'unità o al suo interno.
• Non installare l'apparecchio in prossimità di fonti di calore quali radiatori, stufe o altri apparecchi (compresi gli amplificatori) che producono calore durante l'utilizzo.
• Non compromettere la spina polarizzata o con messa a terra che ha una funzione di sicurezza.

www.PyleUSA.com

Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra, invece, ha due lame e un polo di messa a terra rotondo. La lama larga o il terzo polo sono fondamentali per la sicurezza dell'utente. Se la spina fornita non è adatta alla vostra presa, consultare un elettricista per la sostituzione della presa obsoleta.

• Disporre il cavo di alimentazione e gli altri cavi in modo che non vengano calpestati, che non si possa inciampare o che non vengano sollecitati. Prestare particolare attenzione alle condizioni dei cavi e dei fili in corrispondenza delle spine e del punto in cui l'alimentatore viene collegato alla presa di corrente. Per evitare il rischio di incendi o lesioni, i cavi danneggiati devono essere sostituiti immediatamente.
• Scollegare l'unità durante i temporali o quando non viene utilizzata per lunghi periodi di tempo.
• Durante il cablaggio di questa unità e di tutte le altre apparecchiature connesse, assicurarsi che tutti gli apparati siano spenti.
• Una volta completati l'installazione ed il cablaggio, accendere tutte le apparecchiature con i controlli di volume al minimo. Una volta che tutte le apparecchiature saranno accese alzare i controlli del volume o del livello nella posizione desiderata.
• Prima di posizionare, installare, montare o appendere qualsiasi prodotto, ispezionare tutto l'hardware, le sospensioni, gli armadietti, le staffe e tutti i supporti per verificare l'assenza di danni. Qualsiasi componente mancante, corroso, deformato o non conforme alle norme di carico potrebbe ridurre significativamente la resistenza dell'installazione, del posizionamento o dell'array e deve essere immediatamente corretta. Usare solo ferramenta adatta alle ondizioni di carico dell'installazione e di eventuali sovraccarichi previsti a breve termine. Non superare mai i valori nominali previsti di singoli componenti o dagli apparati.
• Consultare un professionista esperto abilitato per l'installazione dell'apparecchiatura. Assicurarsi che tutte le norme locali, nazionali e statali relative alla sicurezza e al funzionamento delle apparecchiature siano comprese e rispettate.
• Rivolgersi a personale qualificato per la manutenzione. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo. Ad esempio, il cavo di alimentazione o la spina sono rovinati, è stato versato del liquido o sono caduti degli oggetti nell'apparecchio, oppure è stato esposto a pioggia o umidità, non funziona normalmente o è caduto.

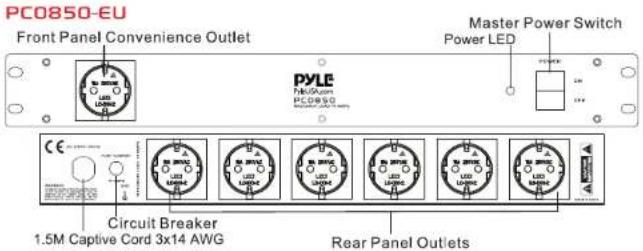

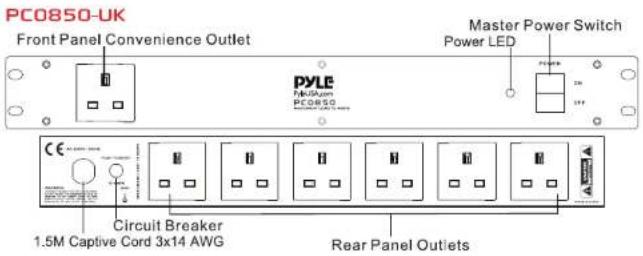

CARATTERISTICHE DEL PANNELLO ANTERIORE E POSTERIORE: PC0850UK - PC0850EU

PC0850-UK Front Panel Convenience Outlet Master Power Switch Power LED PYLE PYLE PYLE Circuit Breaker 1.5M Captive Cord 3x14 AWG Rear Panel Outlets

Striscia di alimentazione PDU Protettore di sovratensione

Striscia di alimentazione montabile a rack da 10 ampere

Protettore di sovratensione con 7 uscite

• Fornisce un controllo sicuro e protezione contro le sovratensioni
• 7 prese totali (6 posteriori e 1 anteriore)
  • Filtro antirumore CA incorporato
  • 10 Ampere con interruttore automatico
• Elimina le interferenze indesiderate a radiofrequenza (RFI)
  • interferenze elettromagnetiche (EMI)
• Protezione da picchi e sovratensioni
• Montabile in rack 1U
• Pannello frontale in alluminio e telaio in acciaio
• Premere per resettare

Contenuto della confezione:

• PDU Striscia di alimentazione Protettore di sovratensione

Specifiche tecniche:

• Alimentazione: 120V/50Hz, presa standard
• Materiale di costruzione: Ferro
  • Cavo di alimentazione da 1,5 metri (3x14 AWG)
  • Dissipazione di energia: 150 Joule
  • Corrente di picco: 1200 Ampere
  • Tensione di funzionamento: 230V - 50Hz
• Dimensioni (L x P x A): 18.9 x 4.53 x 2.1 pollici / 48 x 11.5 x 5.3 centimetro

FRONT & BACK PANEL FEATURES:

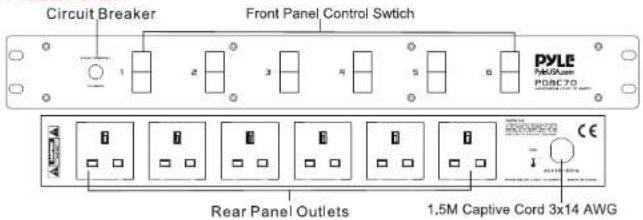

PDBC70-UK

Circuit Breaker Front Panel Control Switch PYLE 7000mm P08F70 Rear Panel Outlets 1.5M Captive Cord 3x14 AWG

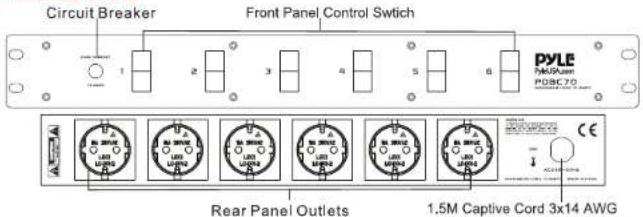

PDBC70-EU

Questo prodotto può esporre a una sostanza chimica o a un gruppo di sostanze chimiche, che possono includere il "carbonato di nichel", noto nello stato della California per causare cancro, difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare il sito https://www.p65warnings.ca.gov/

PDBC70UK - PDBC70EU

Alimentatore Pro Electronics da 10 Amp

Unità di controllo interruttore di alimentazione, montabile su rack, 6 uscite (1800 VA)

• Soluzione perfetta per controllare l'alimentazione delle apparecchiature
  • 6 prese posteriori totali
• 6 interruttori di alimentazione con illuminazione rossa sul pannello anteriore
  • 10 Ampere di potenza con interruttore automatico
  • Montabile a rack 1U
  • Telaio e pannello frontale in acciaio
  • Pulsante di reset
• Controllo indipendente dell'alimentazione
• Interruttori di alimentazione retroilluminati a LED
• Staffe universali per il montaggio a rack
• Utilizzato per apparecchiature audio/video professionali, produzione su palcoscenico e in studio

Contenuto della confezione:

- Alimentatore per elettronica professionale da 10 ampere

Specifiche tecniche:

• Tipo di alimentatore: 1800VA, (6) uscite
• Interruttore automatico nominale: 10 Amp
  • Corrente di picco: 1200 Ampere
  • Dissipazione di energia: 150 Joule
  • Materiale di costruzione: Ferro
  • Lunghezza del cavo di alimentazione: 6' ft. / 1,5 metri
  • Risposta in frequenza: 50-60Hz
  • Alimentazione: 230V - 50Hz
• Dimensioni (L x P x A): 18.9" x 8.27" x 2.1" -pollici / 48 x 21 x 5.3 -centimetro

Registra il prodotto

Grazie per aver scelto PyleUSA. Registrando il vostro prodotto, vi assicurate di ricevere tutti i vantaggi della nostra garanzia esclusiva e dell'assistenza clienti personalizzata. Completate il modulo per accedere all'assistenza di esperti e per mantenere il vostro acquisto PyleUSA in perfette condizioni.
