Ürün tipi	Bireysel anahtarlı rafa monte edilebilir güç kaynağı (PDU)
Marka	Pyle
Model	PDBC70 (BK/AB varyantları)
Boyutlar (G x D x Y)	48 x 21 x 5.3 cm (18.9 x 8.27 x 2.1 inç)
Güç	230V / 50Hz, 10 A (dahili devre kesici), 1800 VA
Priz sayısı	6 arka priz, 1 ön priz (7 prizli model için) – versiyona göre değişir, PDBC70 için 6 arka priz
Aşırı gerilim koruması	Evet, 150 Joule enerji dağıtımı, tepe darbe akımı 1200 A
AC gürültü filtresi	Dahili, RFI ve EMI girişimlerini giderir
Raf montajı	1U, evrensel braketlerle
Yapı malzemesi	Çelik şasi ve ön panel
Bireysel anahtarlar	Ön panelde 6 kırmızı LED'li anahtar, bağımsız kontrol
Sıfırlama düğmesi	Evet, basmalı
Güç kablosu uzunluğu	1,5 metre (3x14 AWG)
Bakım ve temizlik	Sadece nemli bir bezle temizleyin, solvent veya aşındırıcı temizleyiciler kullanmayın
Güvenlik	Yağmura veya neme maruz bırakmayın, temizlemeden önce fişini çekin, priz başına 12 A'yi aşmayın, toplam akım maks. 15 A (modele göre), bakımı kalifiye personele bırakın
Kutu içeriği	10 A profesyonel elektronik güç ünitesi, kullanım kılavuzu
Genel bilgiler	PyleUSA garantisi, PyleUSA.com sitesine kayıt önerilir

Sık sorulan sorular - PDBC70 Pyle

Pyle PDBC70 bir rafa nasıl kurulur?

Verilen evrensel braketleri ünitenin yanlarına takın, ardından standart 19 inç raf raylarına vidalayın. Rafın iyi havalandırıldığından ve güç kablosunun zorlanmadan takılabildiğinden emin olun.

Her bir prizin desteklediği maksimum güç nedir?

Her bir priz 12 amperi geçmemelidir. Tüm prizlerin toplam akımı 15 amper (7 prizli model için) veya 10 amper (PDBC70 için) ile sınırlıdır. Dahili devre kesici aşırı yüklere karşı koruma sağlar.

Bu PDU'ya bir UPS veya çoklu priz takabilir miyim?

Ek bir UPS veya çoklu priz takılması önerilmez, çünkü bu akım kapasitesini aşabilir ve korumayı iptal edebilir. Doğrudan PDU prizlerini kullanın.

Aşırı yüklenmeden sonra devre kesici nasıl sıfırlanır?

Ön paneldeki sıfırlama butonunu bulun (genellikle 'Reset' yazılıdır). Yükü azalttıktan sonra, düğmeye yerleşene kadar sıkıca basın. Devre kesici tekrar atarsa, toplam yükü kontrol edin.

AC gürültü filtresi sürekli aktif midir?

Evet, dahili gürültü filtresi cihaz açık olduğu sürece sürekli çalışır. Ses/görüntü ekipmanlarınızın sinyal kalitesini iyileştirmek için radyo frekansı (RFI) ve elektromanyetik (EMI) parazitlerini giderir.

LED anahtarlardan biri yanmazsa ne yapmalıyım?

İlgili anahtarın 'AÇIK' konumunda olduğunu kontrol edin. LED yanmıyorsa, LED arızalı olabilir. Anahtar yine de çalışmalıdır. Gerekirse Pyle desteğine başvurun.

Hangi tip güç kablosu veriliyor?

Güç kablosu 1,5 metre uzunluğunda ve 230V/50Hz prize uygun standart 3x14 AWG tipindedir. Koruma kapasitesini azaltabilecek uzatma kablosu kullanmayın.

Bu cihaz dış mekanda kullanılabilir mi?

Hayır, PDBC70 yalnızca iç mekan kullanımı için tasarlanmıştır. Yağmura, neme veya aşırı sıcaklıklara maruz bırakılmamalıdır. Kuru ve havalandırılmış bir ortama kurun.

Ön panel nasıl temizlenir?

Önce cihazın fişini çekin. Yüzeyi silmek için yumuşak, hafif nemli bir bez (sadece su) kullanın. Asla solvent, alkol veya aşındırıcı temizleyiciler kullanmayın.

Kılavuzun Fransızca versiyonunu nerede bulabilirim?

Fransızca tam kılavuz, PDBC70 modeli için notice-facile.com sitesinde ücretsiz olarak mevcuttur. Ayrıca kılavuz sayfasındaki form aracılığıyla e-posta ile çeviri talep edebilirsiniz.

KULLANIM KILAVUZU PDBC70 Pyle

Sorulanniz mi var? Sorununuz mu var?

Yardım etmek için buradayız!

19" Raf Montajlı Güç Kaynağı

KULLANICI KILAVUZU

GİRİŞ:

PYLE serisi 1 U Rafa Montajlı Güç Kaynağı Şartlandırıcısını satın aldığınız için tebrikler. Güç Kaynağı Koşullandırıcıları, tüm sistemleriniz için mükemmel aşırı gerilim koruma özelliğine sahiptir ve güç ekipmanınız için birden fazla çıkış sağlar. Yalnızca bunlara takılı olan her şeyi ani yükselişlerden ve dalgalanmalardan korumakla kalmaz, aynı zamanda sistemi radyo frekansı ve elektromanyetik parazitlerden arındırmak için yerleşik bir AC gürültü filtresine de sahiptir. Bu da tüm ekipmanlarınızın daha iyi çalışmasını ve daha uzun ömürlü olmasını sağlar.

GÜVENLİK BİLGİLERİ:

TGÜÇ KAYNAĞI KOŞULLANDIRICI ÜNİTEMİZDEN EN İYİ SONUÇLARI ELDE ETMEK İÇİN LÜTFEN KULLANMADAN ÖNCE KILAVUZU DİKKATLİCE OKUYUN.

UYARILAR:

Elektrik çarpması riskini azaltmak için, bu ekipmanı yağmura veya neme maruz bırakmayın. Muhafazanın içinde tehlikeli yüksek voltaj mevcuttur. Kapakları çıkarmayın. Servis için yalnızca kalifiye personele başvurun.

DİKKAT:

Bu ekipmanlar, branşman devresinin 20 Amper dereceli bir prizine bağlanmalıdır. Bu ekipmanların prizlerinden çekilen toplam akım maksimum 15 Amperdir ve hiçbir priz 12 Amperden fazla akım çekmemelidir.

ÖNEMLİ GÜVENLİK KURALLARI:

Lütfen bu kılavuzdaki önemli çalıştırma ve bakım talimatlarına çok dikkat edin.

• Talimatları okuyun.
• Tüm talimatları saklayın ve uygulayın. Tüm uyarıları dikkate alın.
• Yangın veya elektrik çarpmasını önlemek için, bu ekipmanı yağmura veya neme maruz bırakmayın. Bu cihazı su yakınında kullanmayın.
• Üniteyi sadece nemli bir bezle temizleyin. Solvent veya aşındırıcı temizleyicil er kullanmayın. Ünitenin üzerine veya içine asla sıvı dökmeyin.
• Radyatör, kalorifer peteği, soba gibi ısı kaynaklarının veya ısı üreten diğer cihazların (amplifikatörler dahil) yakınına kurmayın.
• Polarize veya topraklama tipi fisin güvenlik amacını bozmayın.

Polarize fisin biri diğerinden daha geniş olan iki kanadı vardır. Topraklı fisin iki kanadı ve yuvarlak topraklama ucu vardır. Geniş biçak veya üçüncü uç güvenliğiniz için sağlanmıştır. Sağlanan fis prizinize uymuyorsa, eski prizin yerleştirilmesi için bir elektrikçiye danışın.

• Güç kablosunu ve diğer kabloları üzerinde yürünmeyecek, takılmayacak veya gerilmeyecek şekilde yönlendirin. Kabloların ve fislerdeki kabloların durumuna ve Güç Kaynağı Koşullandırıcılarının bulunduğu noktaya özellikle dikkat edin. Yangın veya yaralanma riskini önlemek için, hasarlı kablo ve kordonlar derhal değiştirilmelidir.
• Şimşekli fırtınalar sırasında veya uzun süre kullanılmadığında ünitenin fişini çekin
• Bu ünitenin ve bu üniteye bağlı olarak kullanılan diğer tüm ekipmanların kablo bağlantılarını yaparken tüm ekipmanlarınızın KAPALI olduğundan emin olun.
• Kurulum ve kablolama tamamlandıktan sonra tüm ekipmanınızı ses ve seviye kontrolleri AŞAĞI konumdayken açın. Tüm ekipman AÇİK konuma getirildikten sonra ses ve seviye kontrollerini yavaşça uygun konumlarına yükseltin.
• Herhangi bir ürünü yerleştirmeden, kurmadan, donatmadan veya askıya almadan önce, tüm donanım, askı, dolaplar, braketler ve ilgili ekipmanda hasar olup olmadığını inceleyin. Eksik, aşınmış, deforme olmuş veya yüke uygun olmayan herhangi bir bileşen kurulum, yerleştirme veya dizilimin gücünü önemli ölçüde azaltabilir.
• Bu tür herhangi bir durum kurulumun güvenliğini ciddi ölçüde azaltır ve derhal düzeltilmelidir. Yalnızca kurulumun yükleme durumuna ve olası kısa vadeli, beklenmedik aşırı yüklemeye göre derecelendirilmiş donanım kullanın. Donanım veya ekipmanın değerini asla aşmayın.
• Fiziksel ekipman kurulumu ile ilgili olarak lisanslı, profesyonel bir mühendise danışın. Ekipmanın güvenliği ve çalışmasıyla ilgili tüm yerel, eyalet ve ulusal düzenlemelerin anlaşıldığından ve bunlara uyulduğundan emin olun.
• Tüm servis işlemlerini kalifiye servis personeline yaptırın. Cihaz herhangi bir şekilde hasar gördüğünde servis gereklidir. Örneğin güç kaynağı kablosu veya fışı hasar görmüşse, sıvı dökülmüşse veya cihazın içine nesneler düşmüşse, cihaz yağmura veya neme maruz kalmışsa, normal çalışmıyorsa veya düşürülmüşse.

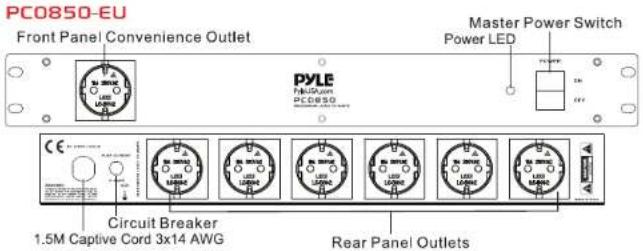

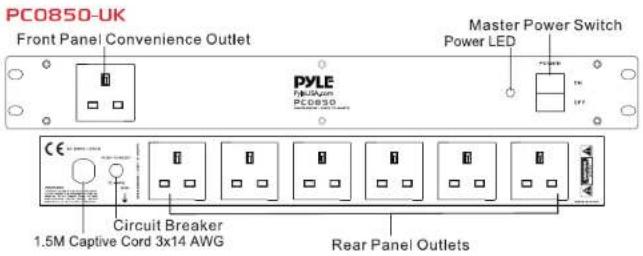

ÖN VE ARKA PANEL ÖZELLİKLERİ: PC0850UK - PC0850EU

PC0850-UK Front Panel Convenience Outlet Master Power Switch Power LED PYLE PYLE@24am PC0850 Circuit Breaker 1.5M Captive Cord 3x14 AWG Rear Panel Outlets

PDU Güç Şeridi Aşırı Gerilim Koruyucu

10 Amp Güç Kaynağı Şartlandırıcı 7 Çıkışlı Rafa Monte Edilebilir Güç Şeridi Aşırı Gerilim Koruyucu

• Aşırı Gerilim Koruma Kontrolünü Güvenle Sağlar
• Toplam 7 Çıkış (6) Arka ve (1) Ön
  • Dahili AC Gürültü Filtresi
  • Devre Kesici ile 10 Amp Değer
• İstenmeyen Radyo Frekansı Girişimini (RFI)

ve Elektromanyetik Girişimi (EMI) Ortadan Kaldırır

• Aşırı Gerilim ve Dalgalanma Koruması
  • 1U Rafa Monte Edilebilir
• Alüminyum Ön Panel ve Çelik Sasi
• Sıfırlamak için Bas

Kutunun İçinde Ne Var:

• PDU Güç Şeridi Aşırı Gerilim Koruyucu

Teknik Özellikler:

• Güç Kaynağı 120V/50Hz, Standart Priz
• Yapı Malzemesi: Demir
• 1,5 Metre Güç Kablosu (3x14 AWG)
- Enerji Dağılımı: 150 Joule
• Tepe Darbe Akımı: 1200 Amper
- Çalışma Gerilimi: 230V - 50Hz
- Boyutlar (U × D × Y): 18.9 × 4.53 × 2.1 inç / 48 × 11.5 × 5.3 santimetre

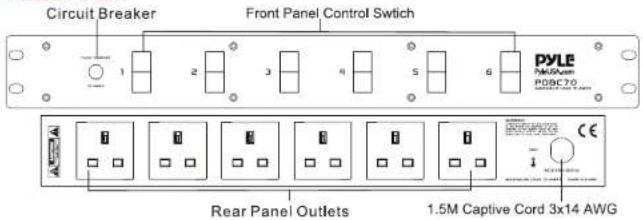

FRONT & BACK PANEL FEATURES:

PDBC70-UK

Bu ürünler sizi, Kaliforniya eyaletinde kansere, doğum kusurlarına veya diğer üreme zararlarına neden olduğu bilinen "Nikel Karbonat" içerebilecek bir kimyasal maddeye veya kimyasal madde grubuna maruz bırakabilir. Daha fazla bilgi için şu adrese gidin: https://www.p65warnings.ca.gov/

PDBC70UK - PDBC70EU

10 Amp Pro Elektronik Güç Kaynağı

Güç Anahtarı Kontrol Ünitesi, Rafa Monte Edilebilir, 6 Çıkışılı (1800VA)

• Ekipmanınıza Gelen Gücü Kontrol Etmek İçin Mükemmel Çözüm
• Toplam 6 Arka Çıkış
• 6 Ön Panel Kırmızı Aydınlatmalı Güç Anahtarları
  • Devre Kesici ile 10 Amp Değer
  • 1U Rafa Monte Edilebilir
• Çelik Sasi ve Ön Panel
• Sifirlamak için Bas
• Bağımsız Güç Kaynağı Kontrolü
• LED Arkadan Aydınlatmalı Güç Anahtarları
  • Evrensel Rafa Monte Edilebilir Braketler
  • Profesyonel Ses/Video Ekipmanları, Sahne ve Stüdyo Produksiyonu için kullanılır

Kutunun İçinde Ne Var:

• 10 Amp Pro Electronics Güç Kaynağı

Teknik Özellikler:

• Güç Kaynağı Tipi: 1800VA, (6) Çıkış
• Devre Kesici Değeri: 10 Amp
• Tepe Darbe Akımı: 1200 Amper
- Enerji Dağılımı: 150 Joule
• Yapı Malzemesi: Demir
• Güç Kablosu Uzunluğu: 1,5 Metre / 6' ft.
• Frekans Tepkisi: 50 – 60Hz
• Güç Kaynağı: 230V - 50Hz
- Boyutlar (U x G x Y): 18.9" x 8.27" x 2.1"-inç / 48 x 21 x 5.3 -santimetre
