BEDIENUNGSANLEITUNG ZD8908 Toolcraft

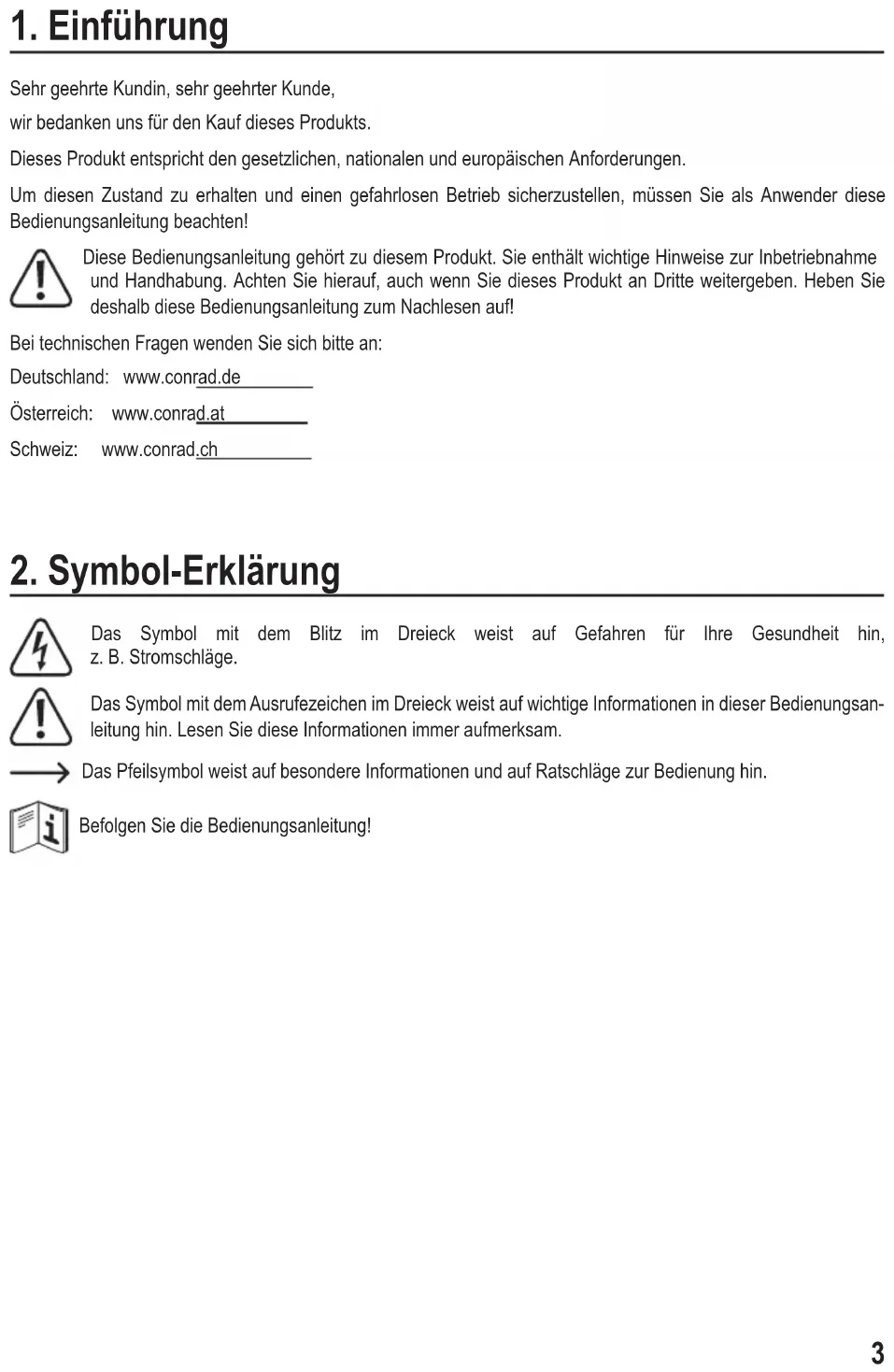

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsan- leitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin. Befolgen Sie die Bedienungsanleitung!4

3. Bestimmungsgemäße Verwendung

Das Heißluft-Löt-/Entlötsystem dient für die Durchführung von Lötarbeiten mit SMD-Bauteilen in Verbindung mit dazu geeigneten Weichloten (Blei-/Silberlot) mittels Heißluft. Die Löttemperatur ist einstellbar, die Luftdüse ist wechselbar. Ein Display zeigt die eingestellte Temperatur an. Seitlich am Heißluft-Löt-/Entlötsystem ist der mitgelieferte Halter anzubringen; darauf lässt sich die Heißluftdüse ab- legen (z.B. für Arbeitspausen). Das Heißluft-Löt-/Entlötsystem nur zum Betrieb an der Netzspannung (230 V/AC, 50 Hz) geeignet. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Heißluft-Löt-/Entlötsystem

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.5

5. Merkmale und Funktionen

• Heißlufttemperatur mit zwei Tasten einstellbar (+100 °C bis +500 °C)

• Großes Display mit Temperaturanzeige

• Seitlich ansteckbarer Halter zur sicheren Ablage der Heißluftdüse bei Arbeitspausen

• Im Halter integrierter Magnet kann das Heizelement/Gebläse des Heißluft-Löt-/Entlötsystems automatisch in den Standby-Betrieb schalten (siehe Kapitel 7. g)

• WechselbareDüse(3DüsenmitunterschiedlichemDurchmesserbendensichimLieferumfang)

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Hand- habung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie. a) Allgemein

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Pro- dukts nicht gestattet. Zerlegen Sie es niemals (bis auf die in dieser Bedienungsanleitung beschriebenen Arbeiten zum Tausch der Düse).

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Dieses Produkt ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Personen ohne entsprechende Erfah- rung oder Kenntnisse vorgesehen, es sei denn, diese werden von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder haben von dieser zuvor Anweisungen zum Gebrauch des Geräts erhalten.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährli- chen Spielzeug werden. Erstickungsgefahr!

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.6

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Netzkabel/Netzspannung

• Der Aufbau des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf nur eine ord- nungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.

• Stellen Sie vor dem Anschluss des Heißluft-Löt-/Entlötsystems sicher, dass die Netzspannung in Ihrer Region mit der Angabe auf dem Typenschild übereinstimmt.

• Die Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich sein.

• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

• Wenn das Netzkabel oder das Heißluft-Löt-/Entlötsystem Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehler- stromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netz- spannung getrennt ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

• Ist das Heißluft-Löt-/Entlötsystem beschädigt, so betreiben Sie es nicht mehr. Bringen Sie das Heißluft- Löt-/Entlötsystem in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Ein beschädigtes Netzkabel darf nur vom Fachmann ausgetauscht werden. c) Aufstellort

• Das Heißluft-Löt-/Entlötsystem darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Es darf nicht feucht oder nass werden. Bei Feuchtigkeit/Nässe auf dem Netzkabel/Netzstecker bzw. in dem Heißluft-Löt-/Entlötsystem besteht Lebensgefahr durch einen elektrischen Schlag!

• Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie das Heißluft-Löt-/Entlöt- system fern von Staub und Schmutz.

• Wählen Sie für das Heißluft-Löt-/Entlötsystem einen stabilen, ebenen, sauberen und ausreichend gro- ßen Standort. Stellen Sie das Heißluft-Löt-/Entlötsystem niemals auf eine brennbare Fläche (z.B. Tep- pich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.

• Halten Sie das Heißluft-Löt-/Entlötsystem fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).

• Decken Sie die Lüftungsschlitze niemals ab; es besteht Überhitzungs- bzw. Brandgefahr. Achten Sie auf eine ausreichende Belüftung während der Betriebsphase.

• Stecken Sie keine Gegenstände in die Lüftungsschlitze des Heißluft-Löt-/Entlötsystems, es besteht Le- bensgefahr durch einen elektrischen Schlag!

• StellenSiedasHeißluft-Löt-/EntlötsystemnichtohnegeeignetenSchutzaufwertvolleMöbeloberächen. AndernfallssindKratzspuren,Druckstellen,VerfärbungenoderSchmor-/Brandeckenmöglich.7

• Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Verbrennungsgefahr!

• Vermeiden Sie die Aufstellung in unmittelbarer Nähe von starken magnetischen oder elektromagneti- schenFeldern,SendeantennenoderHF-Generatoren.DadurchkanndieSteuerelektronikbeeinusst werden.

• Stellen Sie sicher, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Stel- len Sie keine Gegenstände auf die Kabel.

• StellenSiekeinemitFlüssigkeitgefülltenGefäße,VasenoderPanzenaufodernebendasHeißluft-Löt-/ Entlötsystem bzw. das Netzkabel. Wenn diese Flüssigkeiten in das Heißluft-Löt-/Entlötsystem gelangen, wird das Heißluft-Löt-/Entlötsys- tem zerstört, außerdem besteht höchste Gefahr eines lebensgefährlichen elektrischen Schlages oder eines Brandes. Ist Flüssigkeit in das Heißluft-Löt-/Entlötsystem gelangt, so schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Heißluft-Löt-/Entlötsystem angeschlossen ist (zugehörigen Sicherungs- automat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutz- schalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker des Netzkabels aus der Netzsteckdose. Betreiben Sie das Produkt anschließend nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht. d) Betrieb

• Betreiben Sie das Heißluft-Löt-/Entlötsystem nicht in Räumen oder bei widrigen Umgebungsbedingun- gen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

• Befestigen Sie keine Gegenstände an dem Heißluft-Löt-/Entlötsystem, decken Sie das Heißluft-Löt-/ Entlötsystem niemals ab, es besteht Brandgefahr!

• Wenn eine der mitgelieferten Düsen an der Spitze der Heißluftdüse angebracht ist, so achten Sie darauf, dass sie korrekt/komplett aufgesteckt ist und sich nicht lösen kann.

• Das Heißluft-Löt-/Entlötsystem ist zum Betrieb an der Netzspannung vorgesehen (230 V/AC, 50 Hz). Schließen Sie das Heißluft-Löt-/Entlötsystem über das Netzkabel nur an einer ordnungsgemäßen Netz- steckdose des öffentlichen Versorgungsnetzes an.

• Verwenden Sie das Heißluft-Löt-/Entlötsystem niemals zum Aufheizen von Flüssigkeiten oder Gasen.

• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Schalten Sie vorher immer die Spannungen ab. Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit ver- bundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!

• JenachWerkstückbzw.LötvorgangistdasWerkstückdurchgeeigneteSpannvorrichtungenzuxieren. Dadurch haben Sie beide Hände frei für den Lötvorgang.8

• Halten Sie Ihren Arbeitsplatz sauber.

• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.

• Sorgen Sie während dem Löten für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein. Gleiches gilt, wenn das Produkt als Heißluftgebläse (z.B. zum Schrumpfen von Schrumpfschläuchen) verwendet wird; hier können ebenfalls giftige oder gesundheitsschädliche Gase entstehen.

• Nachdem Sie mit bleihaltigem Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab.

• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.

• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!

• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein oder entsprechendes SMD-Lötzinn.

• Fassen Sie die Heißluftdüse nicht an der Spitze an, Verbrennungsgefahr!

• Wechseln Sie die Düse nur, wenn die Heißluftdüse vollständig abgekühlt ist.

• LötenSienuraufnicht-brennbarenOberächen.AchtenSieaufbenachbarteMaterialien,dadiesedurch die Hitze beschädigt werden können.

• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.

• Betreiben Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Außerdem besteht durch Feuchtigkeit auf dem Heißluft-Löt-/Entlötsystem, dem Netzkabel oder Netzstecker die Möglichkeit eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Produkt in Betrieb neh- men. Dies kann mehrere Stunden dauern!

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.9

7. Inbetriebnahme und Bedienung

Beachten Sie das Kapitel „Sicherheitshinweise“! a) Düse aufsetzen/wechseln SetzenSiediegewünschteDüse(3DüsenmitverschiedenenDurchmessernfürdieLuftaustrittsöffnungbenden sich im Lieferumfang) bis zum Anschlag auf die Heißluftdüse auf. Je kleiner die Düse, umso genauer kann gearbeitet werden (z.B. auf einer eng bestückten Platine). Wichtig, Vorsicht! Die Düse erhitzt sich bei Betrieb des Heißluft-Löt-/Entlötsystems, Verbrennungsgefahr! Tauschen Sie nie- mals eine heiße Düse aus, sondern warten Sie vor dem Austausch darauf, dass sich die Düse und auch die komplette Heißluftdüse komplett abgekühlt hat. Verwenden Sie kein Werkzeug zum Wechseln, da die Düse beschädigt werden kann. Abhängig von der Verwendung der Heißluftdüse kann auch ohne aufgesteckte Düse gearbeitet werden, z.B. wenn größere Bereiche erhitzt werden sollen. b) Aufstellung, Anschluss

• Wählen Sie als Aufstellort für das Heißluft-Löt-/Entlötsystem eine waagrechte, stabile, ausreichend große Fläche.

• SchützenSiehitzeempndlicheOberächendurcheinegeeigneteUnterlage.StellenSiedasHeißluft-Löt-/Entlöt- systemniemalsaufwertvolleMöbeloberächenoderBöden,stellenSieesniemalsaufeinenTeppich.HaltenSie ausreichendAbstandzubrennbarenoderleichtentammbarenGegenständenein(z.B.Vorhänge).

• Stecken Sie die Halterung an der rechten Seite des Heißluft-Löt-/Entlötsystems bis zum Anschlag in den zugehöri- gen Schlitz.

• Stecken Sie die Heißluftdüse in die Halterung ein, so dass sie nicht herausfallen kann, siehe Bild rechts. Achten Sie darauf, dass in Ausblasrichtung der Heißluftdüse genug Platz ist. Stel- len Sie das Heißluft-Löt-/Entlötsystem deshalb niemals direkt vor andere Geräte, Möbel oder Gegenstände. WennsichdieHeißluftdüseinderHalterungbendet,trittimmernochheißeLuft aus (beachten Sie hierzu Kapitel 7. g). Es besteht Brandgefahr!

• Verbinden Sie den Netzstecker des Heißluft-Löt-/Entlötsystems mit einer ordnungsgemä- ßen Schutzkontakt-Netzsteckdose.10 c) Ein-/Ausschalten Schalten Sie das Heißluft-Löt-/Entlötsystem über den Netzschalter auf der Rückseite ein (Schalterposition „I“ = Ein). Nach dem Einschalten wird das Display auf der Vorderseite aktiviert. InderHalterungbendetsicheinMagnet;indemGehäusederHeißluftdüseisteinMagnetschalterinte- griert. Wird die Heißluftdüse in die Halterung eingesetzt (siehe Bild in Kapitel 7. b), so ist automatisch der Standby-Modus aktiviert. Im Display wird „SLP“ angezeigt. Nach 30 Sekunden im Standby-Modus wird das Heizelement und das Gebläse deaktiviert. Wenn Sie die Heißluftdüse aus der Halterung nehmen, startet das Heizelement und das Gebläse (mit den vorhandenen Temperatur-/Gebläse-Einstellungen). Zum Ausschalten ist der Netzschalter in die Position „O“ zu bringen. Bei der Erstinbetriebnahme ist eine leichte Rauch- bzw. Geruchsentwicklung vorhanden, dies gilt speziell bei hohen Temperaturen. Dies ist normal. Achten Sie auf eine ausreichende Belüftung Ihres Arbeitsplatzes. d) Temperatur wählen Wenn das Heißluft-Löt-/Entlötsystem eingeschaltet ist, so können Sie mit den Tasten „+“ bzw. „-“ die Heißlufttempera- tur einstellen. Das Display zeigt jeweils die momentan eingestellte Temperatur an.

• Taste „+“ = Temperatur erhöhen

• Taste „-“ = Temperatur verringern Halten Sie die jeweilige Taste für eine Schnellverstellung länger gedrückt. e) Temperatureinheit umschalten Durch einen kurzen Druck auf die Taste „°C/°F“ können Sie die Temperatureinheit zwischen °C (Grad Celsius) und °F (Grad Fahrenheit) umschalten. f) Luftmenge wählen Über den Drehregler auf der Vorderseite des Heißluft-Löt-/Entlötsystems kann die Luftmenge eingestellt werden:

• Nach links gegen den Uhrzeigersinn drehen („DOWN-“) = Luftmenge verringern

• Nach rechts im Uhrzeigersinn drehen („UP+“) = Luftmenge erhöhen WennsichdasHeißluft-Löt-/Entlötsystemlängerals30SekundenimStandby-Modusbendet(Anzeige „SLP“ im Display), wird das Gebläse ausgeschaltet. Wenn Sie die Heißluftdüse aus der Halterung nehmen, startet das Gebläse automatisch mit der von Ihnen über den Drehregler eingestellten Luftmenge.11 g) Standby-Modus InderHalterungbendetsicheinMagnet;indemGehäusederHeißluftdüseisteinMagnetschalterintegriert. Wird die Heißluftdüse in die Halterung eingesetzt (siehe Bild 1), so ist au- tomatisch der Standby-Modus aktiviert. Im Display wird „SLP“ angezeigt. Nach 30 Sekunden im Standby-Modus schaltet das Heißluft-Löt-/Entlöt- system das Heizelement und das Gebläse ab. Wenn Sie die Heißluftdüse aus der Halterung nehmen, startet das Heiz- element und das Gebläse neu (mit den vorhandenen Temperatur-/Geblä- se-Einstellungen). Unser Tipp: Wenn Sie die Heißluftdüse wie in Bild 2 gezeigt in die Halterung einsetzen, so bleibt das Heizelement und das Gebläse einge- schaltet, der Standby-Modus wird nicht aktiviert. Auf diese Weise können Sie bei kurzen Arbeitspausen direkt weiterarbeiten, ohne auf das Aufheizen der Heißluftdüse zu warten. h) Lötvorgang durchführen

• Wählen Sie die Temperatur entsprechend dem Lötvorgang, den Sie durchführen wollen. Die Temperatur muss in jedem Fall höher liegen als der Schmelzpunkt des Lötzinns. Damit das Lötzinn schnell schmilzt und der Lötvorgang zügig durchgeführt werden kann, sollte am Heißluft-Löt-/ Entlötsystem eine um mindestens 50 °C höhere Temperatur eingestellt werden als der Schmelzpunkt des Lötzinns. Ein zu langer Lötvorgang führt bei vielen Bauteilen zu einer Beschädigung durch die lange Hitzeeinwir- kung. Es ist deshalb meist empfehlenswert, eine höhere Temperatur zu wählen, um den Lötvorgang so kurz wie möglich zu halten. Eine zu hohe Temperatur kann aber ebenso zu Problemen bzw. einer Beschädigung des Bauteils führen. Aufgrund der Konstruktion des Heißluft-Löt-/Entlötsystems, der Position des Temperaturfühlers im inte- grierten Heizelement und der Wärmeabfuhr durch den Lötvorgang sowie weiteren Gründen weicht die tatsächliche Heißlufttemperatur von der eingestellten Temperatur ab.

• Nehmen Sie die Heißluftdüse am Kunststoff-Griffstück aus der Halterung heraus. Sollte der Standby-Modus aktiv sein („SLP“ im Display), so wird dieser automatisch beendet und das Heizelement und das Gebläse wird einge- schaltet (mit den vorhandenen Temperatur-/Gebläse-Einstellungen). Fassen Sie die Heißluftdüse in jedem Fall nur an dem Kunststoff-Griffstück an. Fassen Sie niemals die heiße Düse bzw. den Metallschaft an. Verbrennungsgefahr! Richten Sie den heißen Luftstrahl auch niemals in Richtung Ihres Körpers, Verbrennungs-/Verletzungsge- fahr! RichtenSiedenheißenLuftstrahlniemalsaufempndlicheMaterialien,brennbareGegenstände,Gase o.ä., es besteht Brand- und Explosionsgefahr!

• Richten Sie den heißen Luftstrom aus der Düse auf die Position, wo der Lötvorgang durchgeführt werden soll. Der Abstand sollte nicht zu groß sein (da sonst die heiße Luft das Lötzinn nicht ausreichend erhitzen kann). Ein zu kurzer Abstand muss jedoch auch vermieden werden, da es sonst zu einer zu starken Erhitzung des Bauelements kommen kann.

• Das Lötzinn sollte bei Einwirkung der Heißluft schnell schmelzen. Steigt Rauch auf, so handelt es sich hier um das verdampfendeFlussmittel,dassichimInnerendesLotsbendet(sog.Röhrenlot).

• Stecken Sie die Heißluftdüse während Lötpausen immer in die Halterung. Beachten Sie hierzu das Kapitel 7. g). Das Heißluft-Löt-/Entlötsystem verfügt über einen speziellen Stand- by-Modus.

• Achten Sie auf saubere Lötkontakte des Werkstücks. Verwenden Sie ausschließlich Elektroniklot. Säurehaltiges Lot kann das Bauteil zerstören.

• Beim Lötvorgang erhitzen Sie die Lötstelle mit der Heißluft und führen Sie gleichzeitig Lot zu. Nehmen Sie das Lot von der Lötstelle weg; anschließend entfernen Sie die Heißluftdüse von der Lötstelle. Führen Sie den Lötvorgang zügig durch, da es andernfalls zu Beschädigungen des Werkstücks kommen kann (z.B. abgehobene Leiterbahnen, überhitzte Bauelemente usw.).

• Lassen Sie die Lötstelle nach dem Lötvorgang abkühlen. Bis das Lot fest wird, kann es je nach Größe der Lötstelle etwa 1 - 2 Sekunden dauern. Bewegen Sie in dieser Zeit das eingelötete Bauelement oder Kabel nicht, da es andernfalls zu einer sogenannten „kalten Lötstelle“ kommt. Bei dieser sieht die Lötstelle mattsilber aus und bietet weder einen guten elektrischen Kontakt noch eine gute mechanische Fixierung. Eine einwandfreie Lötstelle glänzt dagegen ähnlich wie Chrom.

• Kontrollieren Sie die Lötstellen sorgfältig. Durch den Luftstrom können kleine Lötperlen entstehen, die Kurzschlüs- se auslösen. Außerdem sind durch die geringen Abstände der elektrischen Kontakte bei SMD-Bauteilen ebenfalls ungewollte Verbindungen/Kurzschlüsse möglich.

• Zum Beenden des Lötvorgangs setzen Sie die Heißluftdüse in die Halterung ein. Schalten Sie dann das Heißluft- Löt-/Entlötsystem über den Netzschalter auf der Rückseite aus (Schalterstellung „O“ = Aus). Die Heißluftdüse braucht zum vollständigen Abkühlen etwa 10 - 15 Minuten. Vorsicht, Verbrennungsgefahr! Bevor Sie das Heißluft-Löt-/Entlötsystem aufbewahren, muss diese vollständig abgekühlt sein! Wird dies nicht beachtet, besteht Brandgefahr!

i) Entlötvorgang durchführen

Der Entlötvorgang ist grundsätzlich genauso durchzuführen wie der Lötvorgang. Wenn das auszulötende Bauteil defekt ist (z.B. ein großes IC), so können Sie die Düse direkt auf das Bauteil richten und nicht auf die Beinchen. Gerade bei Bauteilen, die auf jeder Seite Anschlussbeinchen haben, ist das Entlöten andernfalls kaum durchführbar. Achten Sie beim Entlöten immer darauf, dass die Leiterbahnen nicht zu lange auf geheizt werden, da sie sich andern- falls vom Trägermaterial lösen können.13 j) Einsatz als Heißluftgebläse Das Heißluft-Löt-/Entlötsystem kann auch zum Erhitzen von dazu geeigneten Gegenständen verwendet werden, z.B. zum Schrumpfen von Schrumpfschläuchen. Abhängig von der Größe des Gegenstands kann die Heißluftdüse mit oder ohne aufgesteckter Düse betrieben wer- den. Achten Sie beim Erhitzen darauf, dass keine umliegenden Bauteile/Gegenstände beschädigt werden. Bei unsachgemäßem Umgang bzw. beim Erhitzen von nicht geeigneten Gegenständen besteht Brand-/ Explosionsgefahr! Richten Sie den heißen Luftstrahl auch niemals in Richtung Ihres Körpers, Verbrennungs-/Verletzungsge- fahr! Durch das Erhitzen von Gegenständen können giftige bzw. gesundheitsschädliche Gase entstehen. Ach- ten Sie deshalb immer auf eine ausreichende Belüftung!14

• Das Heißluft-Löt-/Entlötsystem ist für Sie wartungsfrei. Eine Wartung oder Reparatur darf nur vom Fachmann durchgeführt werden.

• Vor einer Reinigung ist das Heißluft-Löt-/Entlötsystem auszuschalten und von der Netzspannung zu trennen, zie- hen Sie den Netzstecker aus der Netzsteckdose.

• Lassen Sie das gesamte Heißluft-Löt-/Entlötsystem vor einer Reinigung vollständig abkühlen.

• Äußerlich sollte das Heißluft-Löt-/Entlötsystem nur mit einem sauberen, weichen, trockenen Tuch abgewischt wer- den.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen (Verfärbungen) oder die Funktion beeinträchtigt werden könnte.

9. Beseitigung von Störungen

Problem Lösungshilfe Keine Anzeige im Display • Ist das Heißluft-Löt-/Entlötsystem mit der Netzspannung verbunden und ein- geschaltet? Lötzinnwirdnichtüssig • Die Temperatur ist zu niedrig eingestellt.

• Die Wärme wird zu schnell abgeleitet (z.B. beim Arbeiten an größeren Werk- stücken). Veringern Sie den Abstand zwischen Düse und Werkstück. Stellen Sie eine höhere Temperatur ein bzw. verwenden Sie eine Düse mit kleinerem Durchmesser.

• Das Heißluft-Löt-/Entlötsystem ist für die Lötarbeiten ungeeignet (z.B. Löten von Dachrinnen oder größeren Werkstücken).

• Das Heißluft-Löt-/Entlötsystem ist nur zum Arbeiten mit Weichloten geeignet. Die eingestellte Temperatur stimmt nicht

• Die Heißluft kühlt auf dem Weg zwischen Temperatursensor und Düsenöff- nung ab. Außerdem verteilt sich die heiße Luft abhängig von der Größe der Düse und dem Abstand zum Werkstück. Anzeige „SLP“ im Display • InderHalterungbendetsicheinMagnet;indemGehäusederHeißluftdü- se ist ein Magnetschalter integriert. Wird die Heißluftdüse in die Halterung entsprechend eingesetzt (siehe Kapitel 7. g), wird automatisch der Standby- Modus aktiviert, im Display wird „SLP“ angezeigt. Nach 30 Sekunden schaltet das Heißluft-Löt-/Entlötsystem das Heizelement und das Gebläse ab.

• Wenn Sie die Heißluftdüse aus der Halterung nehmen, startet das Heiz- element und das Gebläse automatisch (mit den vorhandenen Temperatur-/ Gebläse-Einstellungen).15
