Produkttyp	Steckdose (Smart Plug)
Marke	Burg Wächter
Modell	Plug 2141
Betriebsspannung	AC 110 V ~ 230 V, 50/60 Hz
Maximalstrom	10 A
Maximale Leistung	2300 W
Funkfrequenz	WLAN 2,4 GHz (802.11 b/g/n)
Funkreichweite (Freifeld)	Bis zu 200 m (je nach Umgebung)
Gewicht	59 g
Betriebstemperatur	-20 °C bis 45 °C
Umgebungsbedingungen	Innenbereich und trocken
LED-Anzeige	Ja (Blinken für Suche, Kopplung, ein/aus)
Hauptfunktionen	Manuelles und fernbedientes Ein-/Ausschalten per App, Timerprogrammierung, intelligente Szenarien (wenn-dann)
Kompatibilität	BURGprotect Alarmsystem
Wartung und Reinigung	Leicht feuchtes Tuch, ohne chemische oder scheuernde Mittel
Sicherheit	Nicht lackieren, nicht modifizieren, im Innenbereich und trocken verwenden
Garantie	2 Jahre
Lieferumfang	1x BURGprotect PLUG 2141, 1x Kurzanleitung

Häufig gestellte Fragen - Plug 2141 Burg Wächter

Wie richte ich den Plug 2141 zum ersten Mal ein?

Stecken Sie den Plug in eine Steckdose und öffnen Sie die BURGprotect-App. Wenn die LED nicht blinkt, halten Sie die Taste 5 Sekunden lang gedrückt, um in den Kopplungsmodus zu wechseln. Gehen Sie in der App zu 'Dashboard' > 'Zubehör' > 'WLAN-Gerät koppeln', wählen Sie 'BURGprotect PLUG 2141', wählen Sie Ihr 2,4-GHz-Netzwerk und geben Sie das Passwort ein.

Die LED blinkt einmal pro Sekunde, was bedeutet das?

Dies zeigt an, dass der Plug nach einer Netzwerkverbindung sucht. Wenn er noch nicht konfiguriert ist, halten Sie die Taste 5 Sekunden lang gedrückt, um den Kopplungsmodus zu starten.

Wie setze ich den Plug 2141 zurück?

Halten Sie die Taste an der Seite des Geräts länger als 10 Sekunden gedrückt, während der Plug eingeschaltet ist. Die LED blinkt zur Bestätigung des Zurücksetzens, dann startet das Gerät neu im Kopplungsmodus.

Kann ich jedes elektrische Gerät an den Plug anschließen?

Ja, solange die Leistung des Geräts 2300 W (10 A) nicht überschreitet. Der Plug kann das Ein- und Ausschalten von Lampen, Radios usw. steuern.

Wie erstelle ich einen Timer mit dem Plug?

Öffnen Sie in der App die Geräteverwaltung (Zahnradsymbol), scrollen Sie zu 'Szenarienkonfiguration', wählen Sie 'Automatische Funktionen', und fügen Sie eine neue Aufgabe hinzu. Stellen Sie die Uhrzeit, Wiederholung, den gewünschten Zustand (ein/aus) und den betreffenden Plug ein.

Wie verbinde ich den Plug mit der BURGprotect-Basis?

Der Plug verbindet sich direkt über Ihr WLAN-Netzwerk. Er ist nicht mit einer bestimmten Basis, sondern mit Ihrem BURGprotect-Konto verbunden. Folgen Sie dem Einrichtungsvorgang in der App.

Wie groß ist die Reichweite des Funksignals?

Die Reichweite beträgt etwa 200 m im Freifeld, kann aber durch Hindernisse wie Betonwände, Metallgegenstände oder andere Funkquellen verringert werden.

Funktioniert der Plug mit einem 5-GHz-Netzwerk?

Nein, der Plug verwendet nur das 2,4-GHz-Netzwerk. Deaktivieren Sie während der Einrichtung vorübergehend das 5-GHz-Band Ihres Routers, um Störungen zu vermeiden.

Wie reinige ich den Plug 2141?

Verwenden Sie ein leicht feuchtes Tuch, um die Oberfläche abzuwischen. Vermeiden Sie, dass Wasser ins Innere gelangt. Verwenden Sie keine chemischen, korrosiven oder scheuernden Mittel.

Was tun bei einer Fehlfunktion des Plugs?

Überprüfen Sie zuerst, ob der Plug mit Strom versorgt wird (LED leuchtet oder blinkt). Setzen Sie ihn gegebenenfalls zurück. Konsultieren Sie die FAQ auf www.burg.biz oder kontaktieren Sie den technischen Support per E-Mail unter [e-mail].

BEDIENUNGSANLEITUNG Plug 2141 Burg Wächter

Taster für manuelle Einstellung

Der BURGprotect PLUG ist ein optionales Zubehör der BURGprotect Serie. Mit diesem Zubehör können Sie, durch das Einbringen des PLUG zwischen Steckdose und einem angeschlossenen Gerät, dieses automatisiert oder manuell ein- bzw. ausschalten. Es darf maximal ein Verbraucher mit einer max. Leistung von 2300 W angeschlossen werden.

Technische Daten

Spannung AC 110V~230V
Max. Strom 10A (MAX)
Max. Leistung 2300W
Frequency 50 Hz/60 Hz
Funkfrequenz WLAN 2.4 GHz 802.11 b/gn
Max. Power Output 2300W
Arbeitstemperatur -20 C°~45 C°
Umgebungsbedingungen	trockener Innenraum
Gewicht 59g

LED Status Anzeige

LED Anzeige Bedeutung
Blinkt1x pro Sek.	Steckdose sucht nach Netzwerkverbindung.Hinweis: Sollte die Steckdose noch nicht konfiguriert sein, 5 Sek. den Taster gedrückt halten um in den Pairing-Modus (Konfiguration) zu wechseln.
Blinkt schnell, mehrmals pro Sek.	Gerät befindet sich im Paring-Modus (Konfiguration). Bitte nehmen Sie die Einrichtung mit der BURGprotect App vor.
Leuchtet Steckdose an
Leuchtet nicht Steckdose aus

Verbinden des Gerätes mit der BURGprotect BASE

1. Starten Sie die BURGprotect App.
2. Stecken Sie den PLUG in die Steckdose und warten Sie bis dieser blinkt (Pairing-Modus).

Hinweise:

• Wenn der PLUG nicht automatisch in den Pairing Modus wechselt, halten Sie die Taste, an der Seite des Gerätes, für ca. 5 Sekunden gedrückt. Der Lichtkranz am PLUG blinkt nun.

• Wenn der PLUG zurückgesetzt und neu konfiguriert werden soll halten Sie den Taster, an der Seite des Gerätes, im eingeschalteten Zustand für >10 Sekunden gedrückt. Das Gerät löscht die bisherigen Daten und startet anschließend im Pairing Modus neu.

• Öffnen Sie das „Dashboard“

-> „Zubehör“ → „WLAN Gerät einbinden“

Adverse SAB/Operation10.028 - 2 Station Designs List Ruschalten - Pugger von Pugel, 1.000 - 2.000-3.000-4.000 Dreschalten - Pugger von Pugel, 1.000 - 2.000-3.000-4.000 Ruschalten - Pugger von Pugel, 1.000 - 2.000-3.000-4.000 Dreschalten - Pugger von Pugel, 1.000 - 2.000-3.000-4.000

Scan QR Code Scan QR Code von Pabelläum WLAN gericht einbunden Referenzen

1. Wählen Sie aus der Liste der Geräte „BURGprotect PLUG 2141“ und tippen Sie auf den Button „Gerät einbinden.
2. Tragen Sie nach Auswahl Ihres WLAN Netzwerkes das WLAN Kennwort ein und tippen Sie auf „Weiter“. Das Gerät wird nun automatisch Ihrer Geräteliste hinzugefügt.

• Stellen Sie sicher, dass Sie Ihr Smartphone mit einem 2.4Ghz Router verbunden haben. Deaktivieren Sie ggf. aktive 5Ghz Frequenzen für den Zeitraum der Einrichtung.
• Während der Einrichtung des PLUG darf sich kein zweites Gerät im Pairing Modus befinden. Deaktivieren Sie für den Zeitraum der Einrichtung andere Geräte im Pairing Modus.

Den Eingerichteten PLUG finden Sie anschließend im Schnellwahlmenü der App und in der Geräteliste. Durch Antippen des entsprechenden PLUG schaltet dieses angeschlossene Gerät an bzw. aus.

Meine S&P50proct (BNS) + Sense Alpha Sense High-Latin FummeGesome

4 | Deutsch

PLUG 2141

Szenarien Setup

1. Öffnen Sie die Geräteverwaltung durch Antippen des „Zahnrad“-Symbols oben rechts.
2. Scrollen Sie in der Geräteverwaltung herunter bis die Funktionsgruppe „Szenarien Setup“ erscheint.
3. Wählen Sie „Autom. Funktionen“. Es werden Ihnen nun folgende Optionen angezeigt:

Automatische Funktionen – Timer

Programmieren zeitlich festgelegter Abläufe.

a. Wählen Sie „Autom. Funktionen“
b. Fügen Sie eine neue Funktion durch Antippen des + Zeichens oben rechts hinzu.
c. Stellen Sie die Uhrzeit und die Wiederholungsoption ein. Vergeben Sie anschließend einen sinnvollen Namen für die Funktion z.B. „Wohnz. Lampe an“. Optional können Sie die Funktion farblich markieren.

Aufg. Hinzufligen 0 00 1 01 2 02 3 03 Winderheiten Bezeichnung Südamer, Länge an Systematland

d. Wählen Sie „Systemzustand“ > „Funksteckdose PLUG“ > und die Funksteckdose mit der von Ihnen vergebenen Bezeichnung die Sie schalten möchten. Haken Sie an in welchen Zustand (An/Aus) die Funksteckdose wechseln soll.

Systemzustand Sicherheitsstatus Funktecklistes P.LLG 2140

Systemcheck dose Run Run

e. Gehen Sie mit dem < Pfeil oben links zweimal zurück, zum „Aufg. hinzufügen“ Menü, und speichern Sie die Eingabe durch Antippen des Hakens oben rechts.

Autumn. Funktionen 11:55 Plug - Litter Jaden Tag Plug - Letter Plug - Letter 11:04 Plug - Litter Jaden Tag Plug - Letter Plug - Letter

Hinweis: Fügen Sie bei wiederkehrenden, zeitlich begrenzten Abläufen, pro Funksteckdose jeweils eine Einschalt-Autom. Funktion und eine Ausschalt-Autom. Funktion ein.

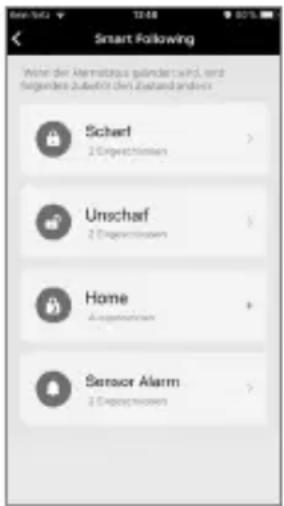

Smart Following – Szenen Programmierung

Programmierung von „Wenn-Dann“ Funktionen. Z.B. einschalten eines Lichts oder Radios durch eine BURGprotect Funksteckdose bei auslösen eines Alarms.

1. Wählen Sie „Smart Following“. Sie sehen nun eine Übersicht der vier Systemzustände Scharf/Unscharf/Home/Alarm
2. Wählen Sie einen Systemzustand aus, bei dessen Aktivierung eine Aktion ausgelöst werden soll (Beispiel: Alarm).

Smart Following Weiner der Hermitraus gänderst wird, sind Folgenden Zufahrten den Zustand anders Schaert 2 Eingestitionen > Umscharf 2 Eingestitionen > Home Ausgestitionen > Sensor Alarm 2 Eingestitionen >

1. Es wird Ihnen eine Übersicht der verfügbaren Aktoren angezeigt. Wählen Sie „Bearbeiten“ um die Zustände einzustellen, welche die Funksteckdosen annehmen sollen, wenn der ausgewählte Systemzustand (Beispiel: Alarm) aktiviert wird.

Hinweis:

Möchten Sie, dass nach einem Auslösen eines Alarms eine Steckdose beim Bestätigen des Alarms wieder ausschaltet, definieren Sie dies im Zustand „Unscharf“ der Smart Following Funktion.

Benutzung

1. Manuelles Ein-/Ausschalten

Drücken Sie auf den Power/Reset Taster um die Steckdose manuell ein-/auszuschalten.

2. Ferngesteuertes Ein-/Ausschalten

Um die Funksteckdose per App ein-/auszuschalten gehen Sie wie folgt vor: Tippen Sie in der App auf „mehr“, erweitern Sie die Anzeige,

wenn Sie die Plug noch nicht in Ihre Favoriten aufgenommen haben, und tippen Sie dann auf „Plug“

Hier können Sie den Zustand des Gerätes abfragen, bzw. fernsteuern.

3. Reset

Um das Gerät zurückzusetzen halten Sie den Taster für min. 10 Sekunden gedrückt. Die Status LED signalisiert den Reset durch blinken.

Richtiger Installationsort

Das Funksignal des Sensors ist stark von den Umgebungsbedingungen abhängig. Metallgegenstände, Betondecken, Wände, metallische Leitungen, verringern die Reichweite, etc. Störungen können auch durch andere Funksender und Umgebungseinflüsse auftreten.

WICHTIGER HINWEIS: Der Melder kann nur so gut funktionieren, wie es die Installation und Umgebung zulässt. Der Melder kann die Gefahrensituation anzeigen aber nicht vermeiden.

Das Gerät darf nicht gestrichen, lackiert oder anderweitig verändert werden.

Allgemeine Sicherheitshinweise und Vorsichtsmaßnahmen

Vorsicht

Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben des Gerätes führen.

Haftungsbeschränkung

Das vorliegende Gerät entspricht dem aktuellen technischen Standard zum Zeitpunkt der Herstellung. Wir sind fortlaufend bestrebt unsere Ware auf dem neuesten Stand der Technik und Handbücher Up to Date zu halten. Daher behalten wir uns vor, technische Änderungen und Überarbeitung/Anpassung der Anleitung ohne vorherige Ankündigung vorzunehmen. Der Inhalt der Anleitung ist sorgfältig zu lesen. Für Schäden, z.B. durch falsche Bedienung oder Installation, unsachgemäße Handhabung, mangelnde oder falsche Wartung, Missachtung von Sicherheits-hinweisen oder allgemeingültigen Sachverhalten, kann keine Haftung übernommen werden. Das vorliegende Gerät leistet, bei korrekter Nutzung und Installation, unter den angegeben Randbedingungen, die im Handbuch beschriebenen Funktionalitäten. Abhängig vom jeweiligen, kundenspezifischen Szenario, kann eine Alarmauslösung nicht garantiert werden.

Sicherheitshinweise

Lesen Sie die Anleitung sorgfältig durch. Für durch Nichtbeachten entstandene Schäden wird keine Haftung übernommen. Das Gerät ist ausschließlich für den in der Anleitung genannten Zweck einzusetzen. Das Gerät soll Sie im Ernstfall informieren und alarmierend wirken! Bitte prüfen Sie die Funktion und den Batteriestand des Gerätes daher regelmäßig um für den, hoffentlich nicht eintreffenden, Ernstfall gewappnet zu sein.

Durch ungewöhnlich hohe elektromagnetische Strahlungen, Manipulation oder andere Einflüsse, können Fehlfunktionen ausgelöst werden. Eine Installation in der Nähe von strahlenden Elektrogeräten oder in Feuchträumen ist nicht zulässig. Batteriebetriebene Geräte dürfen nicht bei hohen Temperaturen und in der Nähe von Wärmequellen betrieben oder direkter Sonneneinstrahlung ausgesetzt werden. Bewahren Sie Verpackung und Material stets von Kindern fern auf – Es besteht Erstickungsgefahr. Bewahren Sie die Anleitung sorgfältig auf.

WICHTIGER HINWEIS: Bei Platzierung an einem ungünstigen Standort kann es zu Beeinträchtigung(en) der Funktion(en) kommen.

Wenn Sie eine EG-Konformitätserklärung für dieses Gerät benötigen, schicken Sie bitte eine Anfrage an: [e-mail]

PLUG 2141

Deutsch | 7

Reinigung

Benutzen Sie ausschließlich minimal feuchte Tücher für die Reinigung. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Benutzen Sie keine leicht brennbaren, chemischen, ätzenden, scheuernden oder scharfen Reinigungsmittel.

Gewährleistung

BURG-WÄCHTER Produkte werden entsprechend den zum Produktionszeitpunkt geltenden technischen Standards und unter Einhaltung unserer Qualitätsstandards produziert.

Die Gewährleistung beinhaltet ausschließlich Mängel welche nachweislich auf Herstellungs- oder Materialfehler zum Verkaufszeitpunkt zurückzuführen sind.

Die Gewährleistung endet nach zwei Jahren, weitere Ansprüche sind ausgeschlossen. Festgestellte Mängel müssen schriftlich, inkl. Original-Kaufbeleg und kurzer Fehlerbeschreibung, bei Ihrem Verkäufer eingereicht werden. Nach Prüfung, innerhalb einer angemessenen Zeit, entscheidet der Gewährleistungsgeber über eine mögliche Reparatur oder einen Austausch.

Entstandene Mängel und Schäden durch z.B. Transport, Fehlbedienung, unsachgemäße Anwendung, Verschleiß, etc. sind von der Gewährleistung ausgeschlossen. Die Batterie ist von der Gewährleistung ausgenommen.

Weiteres Zubehör (u. a.)

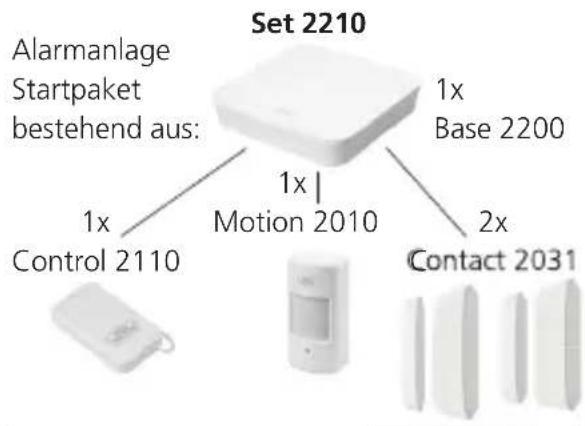

Set 2210 Alarmanlage Startpaket bestehend aus: 1x Control 2110 1x Motion 2010 1x Base 2200 2x Contact 2031

Sirene 2151

PIR- Bewegungsmelder Tür- und Fensterkontakt

Water 2060

Wassermelder RFID-Tastatur

Control 2110

Fernbedienung Steckdosen-Einsatz

Weiteres Zubehör fi nden Sie auf unserer Homepage: www.burg.biz oder durch scannen des folgenden QR Code Links:

Entsorgung des Gerätes

Wir weisen darauf hin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen.

Bitte erkundigen Sie sich bei der zuständigen Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Batterien und Elektromüll.

Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) und der Niederspannungsrichtlinie (2014/35/EU) entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.burg.biz

Bei technischen Fragen zum Produkt lesen Sie bitte die ausführliche Bedie nungs anleitung und beachten Sie die FAQ, die Sie auf folgender Webseite fi nden: www.burg.biz.

Sollten Sie dennoch Fragen haben, können Sie sich gern per E-Mail an uns wenden unter: [e-mail]

Impressum

Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der BURG-WÄCHTER KG. Jegliche Vervielfältigung, auch auf elektronischen Datenträgern, bedarf der schriftlichen Genehmigung der BURG-WÄCHTER KG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. Alle genannten Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.

Druck- und Satzfehler sowie technische Änderungen vorbehalten.

PLUG 2141 Deutsch | 9
