Produkttyp	Außenalarmsirene
Marke	Burg Wächter
Modell	Sirene 2151
Abmessungen (L x B x H)	240 x 220 x 70 mm
Gewicht (ohne Batterien)	951 g
Gewicht (mit Batterien)	1 370 g
Hauptstromversorgung	Netzteil DC 12V 1A (inklusive)
Notstromversorgung	3 D-Batterien (LR20)
Standby-Betriebsdauer (Batterien)	Bis zu 36 Monate
Lautstärke der Sirene	120 dB bei 30 cm
Schutzart	IP54
Funkfrequenzband	433,05 – 434,79 MHz
Außenreichweite	Bis zu 200 m (ohne Hindernisse)
Innenreichweite	Bis zu 50 m
Max. Betriebsstrom (Alarm)	350 mA
Max. Ruhestrom	20 μA
LED-Anzeige	Rote LED (links/rechts) für scharf, unscharf, Heim-Modus, SOS
Hauptfunktionen	Optischer und akustischer Alarm, Sabotageschutz, Verbindung zur BURGprotect Basis, Einstellung über App
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Nicht in der Nähe von Wärmequellen, direktem Sonnenlicht oder in feuchten Räumen installieren
Garantie	2 Jahre, ausgenommen Batterien und Gebrauchsschäden
Kompatibles Zubehör	Starterset, Bewegungsmelder, Türkontakte, Innensirene, usw.

Häufig gestellte Fragen - Sirene 2151 Burg Wächter

Wie installiere ich die Sirene Sirene 2151?

Entfernen Sie die untere Befestigungsschraube, öffnen Sie den Batteriefachdeckel, führen Sie das Kabel des Netzadapters durch die Öffnungen, legen Sie die Batterien ein, schließen Sie den Adapter an und schalten Sie das Gerät ein. Vor der endgültigen Montage verbinden Sie es mit der BURGprotect-Basis über die App durch Scannen des QR-Codes. Verwenden Sie die Wasserwaage zum Ausrichten und die Schablone zum Bohren der Löcher.

Wie verbinde ich die Sirene mit der BURGprotect-Basis?

Tippen Sie in der App auf « plus », dann auf « Komponente hinzufügen », scannen Sie den QR-Code des Geräts, weisen Sie einen Namen zu und bestätigen Sie. Die App meldet die erfolgreiche Verbindung.

Wann müssen die Batterien ersetzt werden?

Die App zeigt eine Meldung an, wenn die Batterien schwach sind, mit einem Symbol in der Geräteliste. Ersetzen Sie die 3 D-Batterien (LR20) durch neue.

Wie groß ist die Funkreichweite der Sirene?

Die maximale Reichweite beträgt 200 Meter im Außenbereich und 50 Meter im Innenbereich ohne Hindernisse. Betonwände, Metallgegenstände und andere Funkquellen können die Reichweite verringern.

Wie stelle ich die Lautstärke der Sirene ein?

Die Lautstärke wird in der App konfiguriert: Gehen Sie zu « Dashboard », « Einstellungen », « Zubehörkonfiguration », « Sirenenkonfiguration », wählen Sie dann Ihr Gerät und passen Sie die Lautstärke an.

Wie reinige ich die Sirene?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine entflammbaren, chemischen, korrosiven, scheuernden oder aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Was tun, wenn die LED schnell blinkt?

Ein schnelles Blinken beider LEDs entspricht einem SOS-Alarm. Überprüfen Sie den Auslöser in der App. Das Blinken kann je nach Konfiguration auch den scharf/unscharf-Zustand anzeigen.

Wie setze ich die Sirene zurück?

Verwenden Sie die Reset-Taste im Inneren des Batteriefachs. Drücken Sie kurz, um das Gerät neu zu starten. Für erweiterte Einstellungen konsultieren Sie die App.

Sind die Batterien von der Garantie abgedeckt?

Nein, die Batterien sind von der Garantie ausgeschlossen. Die 2-jährige Garantie deckt Herstellungs- oder Materialfehler ab, ausgenommen Verschleiß, unsachgemäße Handhabung oder Transportschäden.

Kann ich anderes Zubehör mit der Sirene verwenden?

Ja, die Sirene ist Teil der BURGprotect-Reihe. Sie können Bewegungsmelder, Türkontakte, Innensirene, RFID-Tastatur, Fernbedienung usw. hinzufügen.

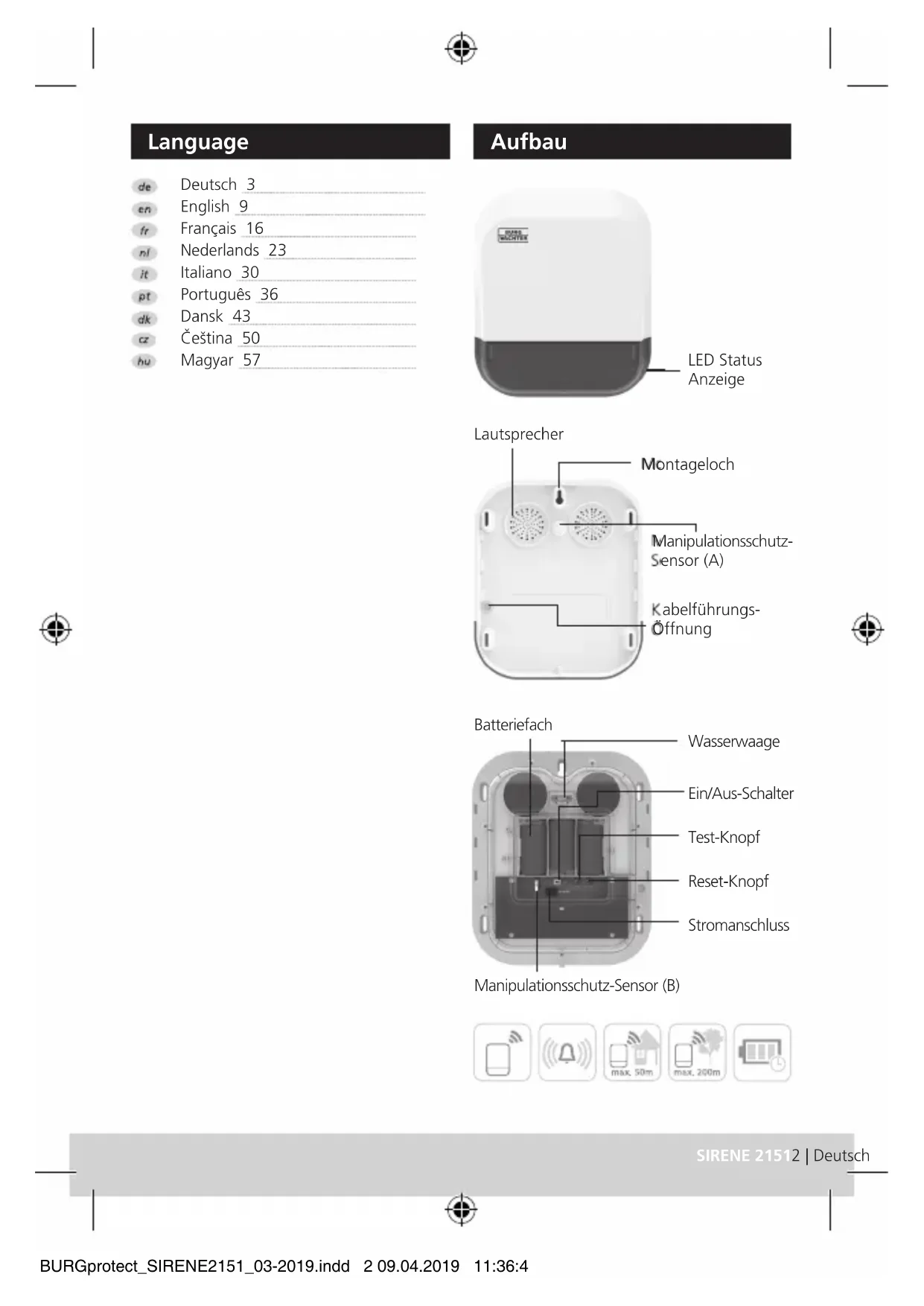

BEDIENUNGSANLEITUNG Sirene 2151 Burg Wächter

Montageloch Manipulationsschutz- Sensor (A) Kabelführungs- Öffnung

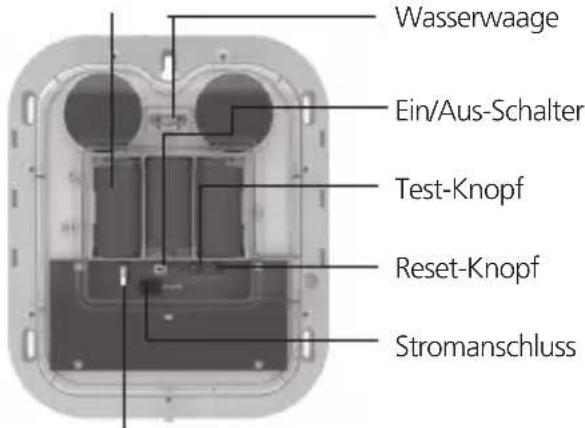

Batteriefach

Wasserwaage Ein/Aus-Schalter Test-Knopf Reset-Knopf Stromanschluss

Manipulationsschutz-Sensor (B)

1x Kurzanleitung
1x BURGprotect™ SIRENE 2151
1x Netzteil; 5,5 mm

Eingang: \~230V AC / Ausgang: =12V DC 1A

1x Set Installationszubehör

Produktbeschreibung

Die Outdoor Alarmsirene ist ein Zubehör für die BURGprotect™ Base. Die Sirene erzeugt Licht und Tonsignale wenn das Alarmsystem eine Tätigkeit feststellt. Die einfache Installation durch die stromsparende funktionale Microcontrollertechnik, Manipulations-Alarm, 120dB Alarm Sirene und 36 Monate Standby Zeit mit 3x LR20 Batterien, ergänzen das BURGprotect™ Alarm System optimal.

Status LED

Status	LED-Anzeige	LED-Signal
[Scharf]	Links	Aus / An / Blinkend
[Unscharf]	Links / Rechts	Aus / An / Blinkend
[Home Szenario]	Rechts	Aus / An / Blinkend
[SOS]	Links / Rechts	Schnell blinkend

Alle Einstellungen können nach dem Einbinden in der App gesetzt werden. Es kann zwischen einem normalen und einem stummen Alarm gewählt werden ([scharf], [unscharf], [Home-Szenario]). Zudem kann eingestellt werden, ob das LED-Licht dauerhaft leuchten, blinken oder einmalig aufleuchten soll, wenn der Alarm-Modus geändert wird. Weitere Einstell-möglichkeiten sind Alarm-Dauer und Laut-stärke des Alarms und der Einstell-Bestätigung.

Betriebsspannung DC 12V 1A
Batterien 3x D (LR20)
Max. Betriebsstrom(Alarm)	350 mA
Max. Standby 20 μA
Max. Reichweite außenMax. Reichweite innen	Ohne Hindernis 200 m*50 m*
Frequenzband 433.05 – 4384.79 MHz
max. Sendeleistung <10 mW (10 dBm)
Sirenenlautstärke 120 dB @ 30 cm
LED Status-Licht Rot (links) / Rot (rechts)
IP-Klasse IP54
Arbeitstemperaturbereich	-10°C bis 40 C°
Luftfeuchtigkeit ≤ 90% rh (nicht kondensierend)
Gewicht 951 g (ohne Batterien)1.370 g (inkl. Batterien)
Abmessungen (L x B x H)	240 x 220 x 70 mm

* Die tatsächliche Reichweite unterliegt den Gegebenheiten vor Ort.

Funktionen

Anlernen Durch Scannen des QR Codes per App
Warnung bei niedriger Batterie	App Meldung
Manipulations-Alarm Wird unterstützt
Reset	Wird unterstützt

SIRENE 2151

Deutsch | 3

Aufbau

Entfernen Sie die Fixierschraube auf der Unterseite des Gerätes.

Entfernen Sie den Spritzschutz über dem Batteriefach (Bild links) und führen Sie das Netzteilkabel durch die dafür vorgesehenen Öffnungen auf der rechten Seite (Bild rechts).

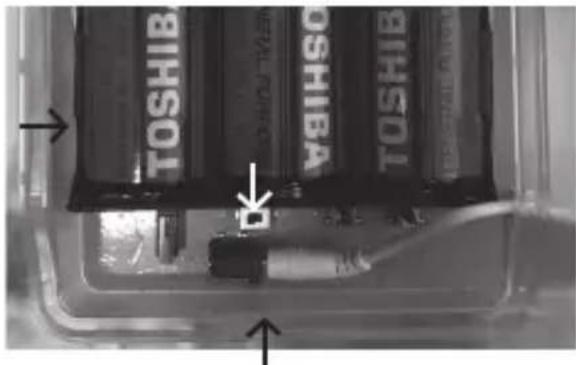

Legen Sie die Batterien ein, verbinden Sie den Netzteil Stecker mit der Buchse und schalten Sie das System mit dem Ein-/Aus-Schalter auf „Ein“.

TOSHIB TOSHIBA TOSHIB TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIBA TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIB TOSHIE

Verbinden Sie das System mit der BURGprotect™ BASE bevor Sie es am gewünschten Ort installieren.

Hinweis: Es wird empfohlen das mitgelieferte Netzteil zu Installieren um eine dauerhafte Stromversorgung zu gewährleisten.

Verbinden mit der Base

1. Starten Sie die App.
2. Öffnen Sie das „Dashboard“ → „Zubehör“ → „Scan QR Code“

New Relncpacte2 BASB Status Engine Rate Ausschinen Einstahme Austehmen Durchschafter Chrom Unperform Home Durchschafter

Monitor Audio Data Scan QR Code Scan QR Code on:Formall.com veribreeze

1. Scannen Sie den QR Code des Gerätes.
2. Die App erkennt das Gerät automatisch und fügt es Ihrer Geräteliste hinzu. Vergeben Sie einen sinnvollen Namen der Ihnen im Alarmfall eindeutig sagt welcher Melder aktiv ist. z.B. „Badezimmer“.

Scan QR Code

Open Security Windows Windows Hi-Fi WiFi Plug WiFi Sub BullGenpact Sensor Zusch Cyberat - Cyberbus Kerski Altia - Fuxi, Kics Series Bonnierungs-Keppakt Series Access Data F 2004

1. Testen Sie die Alarmauslösung

Licht- und Ton-Einstellungen

Licht- und Ton-Einstellungen können in der App angepasst werden:

„Dashboard“

„Settings“
„Zubehör Setup“
„Sirenen Einstellung“
„Ihre Gerätebezeichnung“

Subschnitt Setup Alain - Push Maina Series © 2013-2014 New Outdoor Series Project Project Alain - Sewerer Entwicklung Top 90%

Hirwede Tan - Urochart Hirwede Tan - Home Environment Hirwede Tan - Schaff LED Status - Urochart LED Status - Home Environment LED Status - Schaff LED Status - ALIEM LastFailed Hirwede Tan LastFailed Aden Tan Auto Simulated Summary Minutes

Batteriewechsel

Sie erhalten eine Benachrichtigung in der App wenn die Batterie ausgetauscht werden sollte.

New Outdoor Sirene

Z.B. in der Geräteliste (links neben dem Gerätenamen)

Achtung: Batteriestand niedrig.

Z.B. Gerätestatus

Richtiger Installationsort

Das Funksignal des Sensors ist stark von den Umgebungsbedingungen abhängig. Metallgegenstände, Betondecken, Wände, metallische Leitungen, verringern die Reichweite, etc. Störungen können auch durch andere Funksender und Umgebungseinfl üsse auftreten.

WICHTIGER HINWEIS: Der Melder kann nur so gut funktionieren, wie es die Installation und Umgebung zulässt. Der Melder kann die Gefahrensituation anzeigen aber nicht vermeiden.

Das Gerät darf nicht gestrichen, lackiert oder anderweitig verändert werden.

Installation & Hinweis

1. Nachdem Sie das Gerät mit der Base verbunden haben, Testen Sie vor der Montage die Funkverbindung am gewünschten Installationsort, z.B. durch Auslösen eines SOS-Alarms.
2. Montieren Sie das Gerät an der gewünschten Position mit dem entsprechenden Montagematerial.
3. Vermeiden Sie die Installation auf metallischen Flächen und in der Nähe von stromführenden Kabeln, da dies die Funkreichweite deutlich beeinfl ussen kann.
4. Nutzen Sie das oberste Montageloch und die Wasserwaage um die Sirene auszurichten. Zeichnen Sie die

5 Bohrlöcher durch die Halterung an.

1. Bohren Sie die Löcher und befestigen Sie die Halterung mit Dübel und Schraube.

Allgemeine Sicherheitshinweise und Vorsichtsmaßnahmen

Vorsicht

Änderungen und Modifi zierungen, die nicht ausdrücklich durch die zuständige Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben des Gerätes führen.

Haftungsbeschränkung

Das vorliegende Gerät entspricht dem aktuellen technischen Standard zum Zeitpunkt der Herstellung. Wir sind fortlaufend bestrebt unsere Ware auf dem neuesten technischen Stand der Technik und Handbücher Up to Date zu halten. Daher behalten wir uns vor, technische Änderungen und Überarbeitung/Anpassung der Anleitung ohne vorherige Ankündigung vorzunehmen. Der Inhalt der Anleitung ist sorgfältig zu lesen. Für Schäden, z.B. durch falsche Bedienung oder Installation, unsachgemäße Handhabung, mangelnde oder falsche Wartung, Missachtung von Sicherheitshinweisen oder allgemeingültigen Sachverhalten, kann keine Haftung übernommen werden. Das vorliegende Gerät leistet, bei korrekter Nutzung und Installation, unter den angegeben Randbedingungen, die im Handbuch beschriebenen Funktionalitäten. Abhängig vom jeweiligen, kundenspezifi schen Szenario, kann eine Alarmauslösung nicht garantiert werden.

Sicherheitshinweise

Lesen Sie die Anleitung sorgfältig durch. Für durch Nichtbeachten entstandene Schäden wird keine Haftung übernommen. Das Gerät ist ausschließlich für den in der Anleitung genannten Zweck einzusetzen. Das Gerät soll Sie im Ernstfall informieren und alarmierend wirken! Bitte prüfen Sie die Funktion und den Batteriestand des Gerätes daher regelmäßig um für den, hoffentlich nicht eintreffenden, Ernstfall gewappnet zu sein.

Durch ungewöhnlich hohe elektromagnetische Strahlungen, Manipulation oder andere Einfl üsse, können Fehlfunktionen ausgelöst werden. Eine Installation in der Nähe von strahlenden Elektrogeräten oder in Feuchträumen ist nicht zulässig. Batteriebetriebene Geräte dürfen nicht bei hohen Temperaturen und in der Nähe von Wärmequellen betrieben oder direkter Sonneneinstrahlung ausgesetzt werden. Bewahren Sie Verpackung und Material stets von Kindern fern auf – Es besteht Erstickungsgefahr. Bewahren Sie die Anleitung sorgfältig auf.

WICHTIGER HINWEIS: Bei Platzierung an einem ungünstigen Standort kann es zu Beeinträchtigung(en) der Funktion(en) kommen.

Wenn Sie eine EG-Konformitätserklärung für dieses Gerät benötigen, schicken Sie bitte eine Anfrage an: [e-mail]

Reinigung

Benutzen Sie ausschließlich minimal feuchte Tücher für die Reinigung. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Benutzen Sie keine leicht brennbaren, chemischen, ätzenden, scheuernden oder scharfen Reinigungsmittel.

Gewährleistung

BURG-WÄCHTER Produkte werden entsprechend den zum Produktionszeitpunkt geltenden technischen Standards und unter Einhaltung unserer Qualitätsstandards produziert.

Die Gewährleistung beinhaltet ausschließlich Mängel welche nachweislich auf Herstellungs- oder Materialfehler zum Verkaufszeitpunkt zurückzuführen sind. Die Gewährleistung endet nach zwei Jahren, weitere Ansprüche sind ausgeschlossen. Festgestellte Mängel müssen schriftlich, inkl. Original-Kaufbeleg und kurzer Fehlerbeschreibung, bei Ihrem Verkäufer eingereicht werden. Nach Prüfung, innerhalb einer angemessenen Zeit, entscheidet der Gewährleistungsgeber über eine mögliche Reparatur oder einen Austausch. Entstandene Mängel und Schäden durch z.B. Transport, Fehlbedienung, unsachgemäße Anwendung, Verschleiß, etc. sind von der Gewährleistung ausgeschlossen. Die Batterie ist von der Gewährleistung ausgenommen.

Weiteres Zubehör fi nden Sie auf unserer Homepage: www.burg.biz oder durch scannen des folgenden QR Code Links:

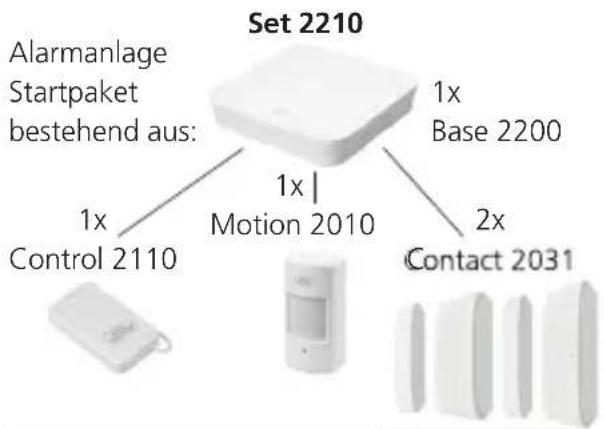

Weiteres Zubehör (u. a.)

Set 2210 Alarmanlage Startpaket bestehend aus: 1x Control 2110 1x Motion 2010 1x Base 2200 2x Contact 2031

Sirene 2151

Outdoor Sirene

Noise 2160

Indoor Sirene

Smoke 2050

Rauchmelder

Vibrancy 2020

Vibrations-Sensor

Motion 2010

PIR- Bewegungsmelder

Contact 2031

Tür- und Fensterkontakt

Water 2060

Wassermelder

Keypad 2100

RFID-Tastatur

Control 2110

Fernbedienung

Plug 2141

Steckdosen-Einsatz

Entsorgung des Gerätes Impro

Wir weisen darauf hin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen.

Bitte erkundigen Sie sich bei der zuständigen Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Batterien und Elektromüll.

Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie

2014/53/EU, (RED)

2014/30/EU, (EMC),

2011/65/EU (RoHS)

und der Niederspannungsrichtlinie

(2014/35/EU) entspricht.

sum

Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der BURG-WÄCHTER KG. Jegliche Vervielfältigung, auch auf elektronischen Datenträgern, bedarf der schriftlichen Genehmigung der BURG-WÄCHTER KG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. Alle genannten Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.

Druck- und Satzfehler sowie technische Änderungen vorbehalten.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.burg.biz

Bei technischen Fragen zum Produkt lesen Sie bitte die ausführliche Bedie nungsanleitung und beachten Sie die FAQ, die Sie auf folgender Webseite finden: www.burg.biz.

Sollten Sie dennoch Fragen haben, können Sie sich gern per E-Mail an uns wenden unter: [e-mail]
