BEDIENUNGSANLEITUNG BS2000HD VOLTCRAFT

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsan- leitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

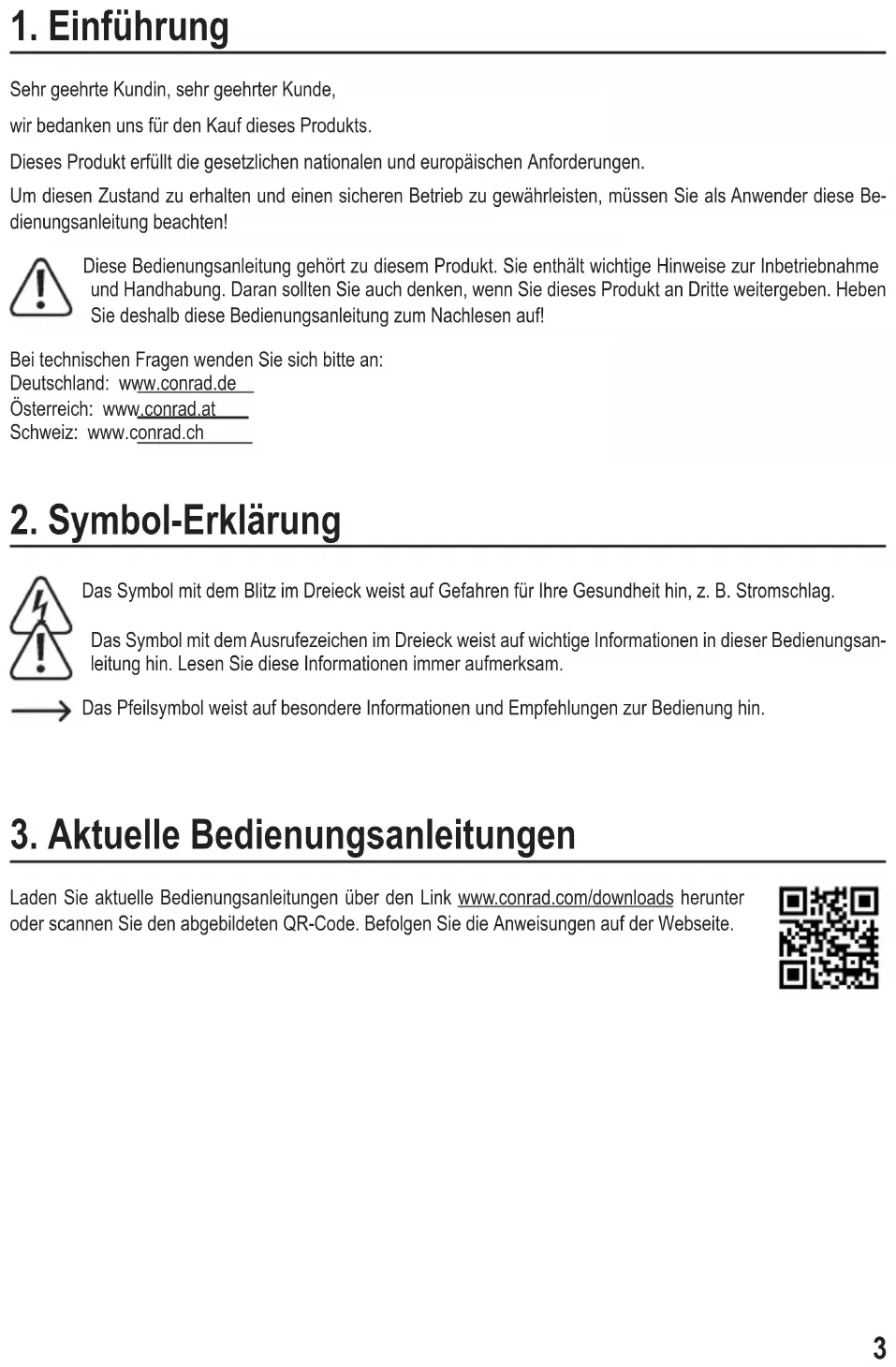

3. Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.4

4. Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um eine Videoskop-Anzeige-/Steuereinheit zur Verwendung mit einem Einführkabel undeinemKamerakopf.ZudenAnwendungengehörendasEinführeninAbussrohre,Lüftungskanäle,Sanitäranla- gen und andere zerstörungsfreie Prüfungen. Das Gehäuse dieses Produkts entspricht der Schutzart IP54. Es bietet einen begrenzten Schutz gegen Staub und Spritzwasser mit geringer Leistung aus allen Richtungen. Nicht in Flüssigkeiten eintauchen. Siehe „8. Schutzart“ auf Seite 8 für weitere Details. Wichtig

• Verwenden Sie das Produkt und angeschlossene Peripheriegeräte nur in spannungsfreien Systemen.

• Nur in Süßwasser verwenden.

• Nicht an Menschen oder Tieren anwenden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

• Videoskop-Anzeige-/Steuereinheit

• Reinigungs-Set (3x Reinigungsstäbchen, 1x Mikrofasertuch)

• Bedienungsanleitung5

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshin- weise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Gerät vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) Netzteil

• DieNetzsteckdosemusssichinderNähedesGerätsbendenundleichtzugänglichsein.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.

• Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Netzsteckdose verwendet werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor dem Anschluss des Netz- teils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.

• Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.

• Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden Sie stattdes- senstetsdiedafürvorgesehenenGriffächenamNetzstecker.

• Stellen Sie sicher, dass bei der Einrichtung des Produkts das Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Andernfalls besteht Verletzungsgefahr.

• Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der Stromversorgung.6 c) LiPo-Akku

• Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.

• Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z. B. desTypsAAoderAAA)auseinemdünnenBlech,sondernnurauseinerempndlichenKunststofffolie.

• Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

• Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Durch die verwen- dete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

• Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.

• PlatzierenSiedasProduktwährenddesLadevorgangsaufeinerhitzebeständigenOberäche.Eine gewisse Erwärmung beim Ladevorgang ist normal. d) Produkt

• Dieses Produkt und die angeschlossenen Peripheriegeräte sind nur zur Prüfung in spannungsfreien Systemen geeignet. Achten Sie darauf, dass alle Systemkomponenten vor der Inspektion spannungsfrei sind.

• Halten Sie den Controller und angeschlossene Peripheriegeräte nur bei Verwendung in spannungsfrei- en Flüssigkeiten.

• Vermeiden Sie starke mechanische Belastungen und/oder Vibrationen.

• Nur zur Verwendung in Süßwasser mit neutralem pH-Wert. Nicht in Kontakt bringen mit: - Säuren, Laugen oder ätzende Lösungen. - Öl oder Benzin - Salzwasser e) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.7

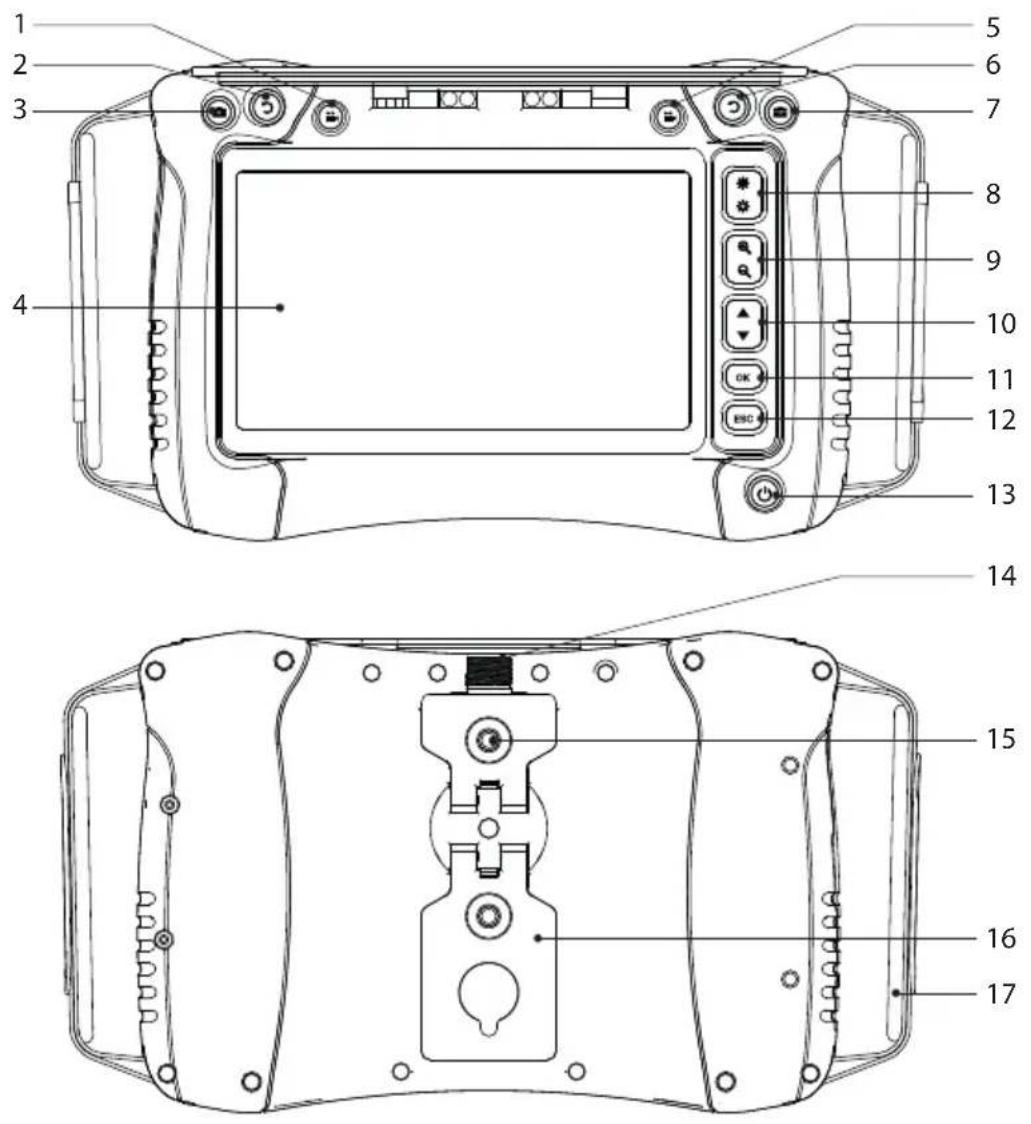

1 Videoaufnahmetaste 2 Bilddrehtaste 3 Fototaste 4 Bildschirm 5 Videoaufnahmetaste 6 Bilddrehtaste 7 Fototaste 8 LED-Helligkeit erhöhen/verringern 9 Zoom +/- 10 Navigation▲/▼ 11 OK/Eingabetaste 12 ESC/Zurück-Taste 13 Ein/Aus-Taste 14 Buchse für Einführkabel 15 Gewinde 16 Ausklappbarer Standfuß 17 Handschlaufe8 b) Seitenansicht

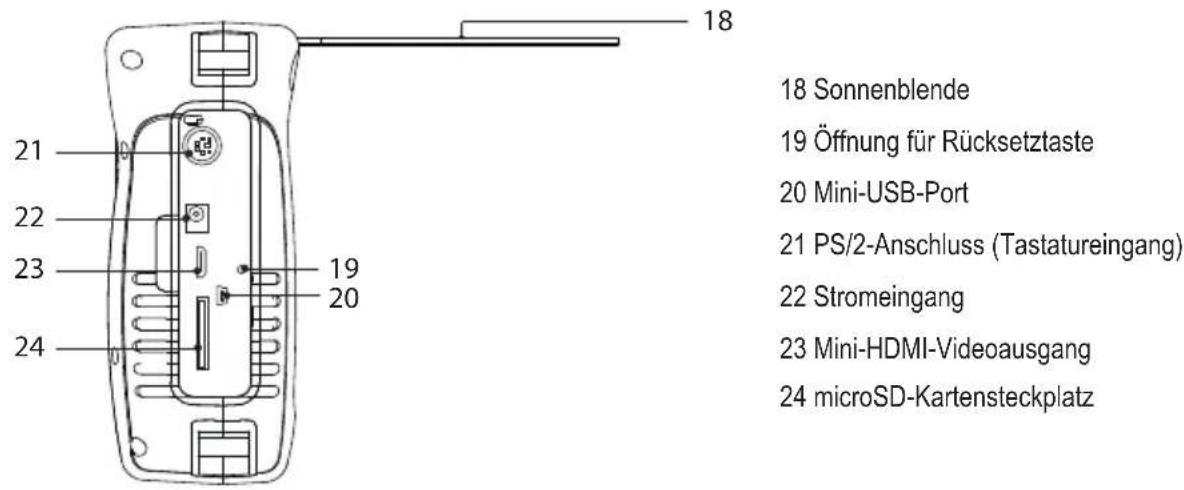

18 Sonnenblende 19 Öffnung für Rücksetztaste 20 Mini-USB-Port 21 PS/2-Anschluss (Tastatureingang) 22 Stromeingang 23 Mini-HDMI-Videoausgang 24 microSD-Kartensteckplatz

Das Gehäuse dieses Produkts entspricht der Schutzart IP54. Bietet begrenzten Schutz gegen Staub und Spritzwas- ser aus allen Richtungen. Nicht in Flüssigkeiten eintauchen! Hinweis

• Damit die Schutzart wirksam ist, muss die Abdeckung aus Gummi ordnungsgemäß abgedichtet sein.

• Der Stecker des Einführkabels hat die Schutzart IP54.

• Nur in Süßwasser mit neutralem pH-Wert eintauchen

• Schließen Sie das mitgelieferte Netzteil am Stromeingang des Produkts und an einer Steckdose an.

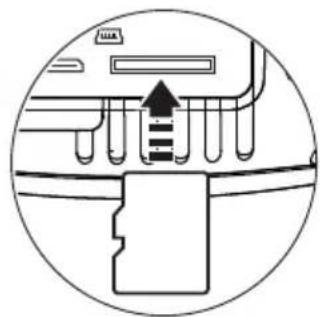

• Der Ladezustand des Akkus wird Ihnen auf dem Display angezeigt:9 b) Speicher bereitstellen Das kompatible microSD-Kartenformat ist FAT32. Wenn eine Karte nicht kor- rekt formatiert ist, erscheint eine Meldung im Display. microSD-Karte einsetzen Setzen Sie die microSD-Karte in den Kartensteckplatz ein und achten Sie darauf, dass sie hörbar einrastet. 1Formatieren Warnung: Alle Daten gehen nach der Formatierung verloren!

• Das Gerät erkennt automatisch, wenn eine eingesetzte Karte nicht korrekt formatiert ist.

• Befolgen Sie die Bildschirmhinweise, um die Formatierung abzuschließen. c) Datum und Uhrzeit einstellen Gespeicherte Fotos und Videos enthalten Datum- und Zeitinformationen.

1. Halten Sie die Ein/Aus-Taste gedrückt, um das Gerät einzuschalten.

2. Drücken Sie OK, um das Einstellungsmenü aufzurufen.

3. DrückenSie▲/▼,umzumSymbol„DateTimeSetup“zublättern.DrückenSiezurAuswahlOK.

4. Aktualisieren Sie Datum und Uhrzeit.

5. Halten Sie die Ein/Aus-Taste gedrückt, um das Gerät auszuschalten.

d) Anschluss Achten Sie darauf, dass die Buchse des Einführkabels sauber ist, bevor Sie das Adapterkabel anschließen. Dieses Produkt muss zusammen mit kompatiblen Komponenten verwendet werden. ZumBeispiel:Videoskop-Steuereinheit/Display↔Adapterkabel↔Einführkabel↔Kamerakopf. WeitereDetailsndenSieindenInformationen,diejederKomponentebeiliegen.10

Taste Beschreibung Wert einstellen: +/- Auswahl:▲/▼ Einstellungsmenü aufrufen/Auswahl bestätigen Auswahl abbrechen/Rückkehr in das vorherige Menü.

11. Menüpunkte im Einstellungsmenü

Menüpunkt Beschreibung „PC Connect“ Das Gerät kann als externer Speicher fungieren. Verwalten Sie Dateien mit Ihrem Computer- Betriebssystem. Das Produkt erkennt Dateien möglicherweise nicht mehr, wenn der Dateiname/die Erweite- rung geändert wurde.

1. Schließen Sie das mitgelieferte Kabel am Mini-USB zu USB-A-Anschluss und an einem freien

Anschluss an Ihrem Computer an.

2. Navigieren Sie im Einstellungsmenü zu „PC Connect“ und drücken Sie OK.

3. Das Produkt wird als externes Speichermedium auf Ihrem Computer angezeigt.

1. Schließen Sie eine Tastatur am PS/2-Anschluss an.

2. Navigieren Sie im Einstellungsmenü zu „Edit Text“ und drücken Sie OK.

3. Verwenden Sie die Tastatur, um eine Nachricht einzugeben.11

Menüpunkt Beschreibung „Length Measure“ Navigieren Sie im Einstellungsmenü zu „Length Measure“ und drücken Sie OK. Die gemessene Länge wird im Display angezeigt.

• Die Länge erhöht sich automatisch, wenn sich die Kamera in den zu untersuchenden Bereich bewegt.

• Die Länge kann jederzeit manuell auf Null zurückgesetzt werden.

• Die Länge wird automatisch auf Null zurückgesetzt, wenn das Produkt neu gestartet wird. „Auto Power Off“ Navigieren Sie im Einstellungsmenü zu „Auto Power Off“ und drücken Sie OK. „Display“

• Navigieren Sie im Einstellungsmenü zu „Display“ und drücken Sie OK.

• Stellen Sie die verschiedenen Display-Einstellungen wie Helligkeit, Kontrast und Schärfe ein.

„Language“ Navigieren Sie im Einstellungsmenü zu „Language“ und drücken Sie OK. Wählen Sie die Menüsprache. „Date Time Setup“ Navigieren Sie im Einstellungsmenü zu „Date Time Setup“ und drücken Sie OK.

„Video Output“ Zeigen Sie das Kamerabild auf einem externen Display an:

1. Schließen Sie das mitgelieferte Kabel am Mini-HDMI-Videoausgang und an einem geeigneten

2. Navigieren Sie im Einstellungsmenü zu „Video Output“ und drücken Sie OK.12

12. Bedienungshinweise

a) Ein-/Ausschalter Halten Sie die Ein/Aus-Taste gedrückt, um das Gerät ein- und auszuschalten. b) Bild drehen

• Sie können das auf dem LCD-Bildschirm angezeigte Livebild drehen, damit es besser zu sehen ist.

• Drücken Sie während der Anzeige des Livebildes , um das Bild in 90°-Schritten gegen den Uhrzeigersinn zu drehen. c) Bild/Video aufnehmen Drücken Sie, während Sie ein Livebild anzeigen:

• , um ein Foto aufzunehmen

• , um ein Video aufzunehmen d) Dateibrowser/Bild und Video wiedergeben Sie können im Hauptmenü auf den integrierten Dateibrowser zugreifen.

1. DrückenSie▲/▼,umdasMenü„PLAYBACK“aufzurufen.EineListederDateienwirdangezeigt.

2. DrückenSie▲/▼,umeineDateiauszuwählenunddannOK, um sie anzuzeigen

- Drücken Sie OK, um die Datei zu löschen. - DrückenSie▲/▼,umeinanderesBildasuzuwählen. - Drücken Sie ESC, um in das vorherige Menü zurückzukehren. e) Bild/Video auf Computer übertragen 1Übertragung per USB-Kabel Siehe „11. Menüpunkte im Einstellungsmenü“ auf Seite 10 für weitere Informationen.

3Direktzugriff auf microSD-Karte

1. Entnehmen Sie die microSD-Karte und setzen Sie sie in ein Kartenlesegerät ein.

2. Schließen Sie zunächst den Kartenleser an Ihren Computer an.

• Wenn das Produkt nicht korrekt funktioniert, müssen Sie möglicherweise eine Rücksetzung durchführen.

• Drücken Sie bei eingeschalteter Stromversorgung die Rücksetztaste.

• Halten Sie die Ein/Aus-Taste gedrückt, um das Gerät wieder einzuschalten.

13. Problembehandlung

Problem Ursache Abhilfe Es wird kein Bild angezeigt Nach dem Einschalten Akku schwach Akkuauaden Nach dem Einschalten werden nur Wörter angezeigt Keine Kamera erkannt Überprüfen Sie, ob alle Komponenten ordnungs- gemäß angeschlossen sind. Nach dem Anschluss an einem externen Monitor und das Kabel wurde abgezogen. Im Modus „Video Output“. Drücken Sie 3 Mal ESC, um den Modus „Video Output“ zu verlassen. Kein Zugriff auf microSD-Karte möglich Im Modus „PC Connect“ und das USB-Kabel wurde abgezogen Im Modus „PC Connect“ Beenden Sie den „PC Connect“-Modus. Kein Zugriff auf Karte möglich Karte wurde mehrfach eingesetzt und wieder entnommen oder die Karte wurde zu schnell entnommen. Setzen Sie die Karte erneut ein und warten Sie einen Moment, bis der Status des Einsetzens/Ent- fernens aktualisiert wird. Kein Zugriff auf Karte möglich Die Karte wurde wäh- rend einer Video- oder Bildaufnahme entfernt und die Karte wurde beschädigt. Überprüfen Sie die Karte in Ihrem Computer. Wenn das Problem weiterhin besteht, versuchen Sie, sie neu zu formatieren oder tauschen Sie sie aus. Alle Kartendaten gehen nach der Formatierung verloren!14 Problem Ursache Abhilfe Sonstiges Es können keine Fotos oder Videos aufgenommen werden Fehler im Speicher- medium Überprüfen Sie die microSD-Karte:

• ist korrekt eingesetzt

• die Lese-/Schreibsperre der Karte ist nicht aktiviert

• ist korrekt formatiert. Siehe „b) Speicher be- reitstellen“ auf Seite 9 für weitere Informa- tionen. Wenn Sie den Kamerakopf schnell bewegen, wird das Bild nachgezogen Die Videoaufnahme läuft gerade. Die Aufnahme verbraucht zusätzliche System- ressourcen. Beenden Sie die Aufnahme oder bewegen Sie den Kamerakopf langsamer. „Edittext“→„Display“→„ON“ aber es wird keine Meldung auf dem Bildschirm angezeigt. Meldungen können nur im Live-Modus angezeigt werden Meldung wird in aufgenommenen Fotos, Videos und während der Aufnahme angezeigt. Aufgenommene Bilder haben starke Verzögerungen. microSD-Karte nicht korrekt formatiert Formatieren Sie die Karte. Siehe „„b) Speicher bereitstellen“ auf Seite 9“ für weitere Informa- tionen. Bild friert ein Prozessor aufgrund von anormalem Betrieb blockiert. Drücken Sie die Rücksetztaste. Siehe „f) Rücksetztaste“ auf Seite 13 für weitere Informationen. Zoomeinstellungen werden in aufgenommenen Fotos oder Videos nicht angezeigt. Fotos und Videos können nur 1x Zoom speichern Verwenden Sie Software von Drittanbietern, um das Bild zu verbessern. Akku kann nicht geladen werden Defekter Akku Wenden Sie sich an unseren technischen Kun- dendienst oder anderes Fachpersonal.

14. Pege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor jeder Reinigung von allen Peripheriegeräten und/oder vom Stromnetz.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch. Befeuchten Sie das Tuch bei Bedarf.

• Verwenden Sie die mitgelieferten Reinigungsstäbchen, um schwer zugängliche Stellen zu reinigen.15

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.

16. Technische Daten

• Cable: mini HDMI to VGA
