BEDIENUNGSANLEITUNG BS350XIPSD VOLTCRAFT

BEDIENUNGSANLEITUNG SEITE 2 - 25

vERSION 10/15 Best.-Nr. / Item no. / N° de commande / Bestelnr.:

INhaLTSVErzEIChNIS D Seite

2. SymBoL-ErkLäruNg, aufSChrIfTEN

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Produkts. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

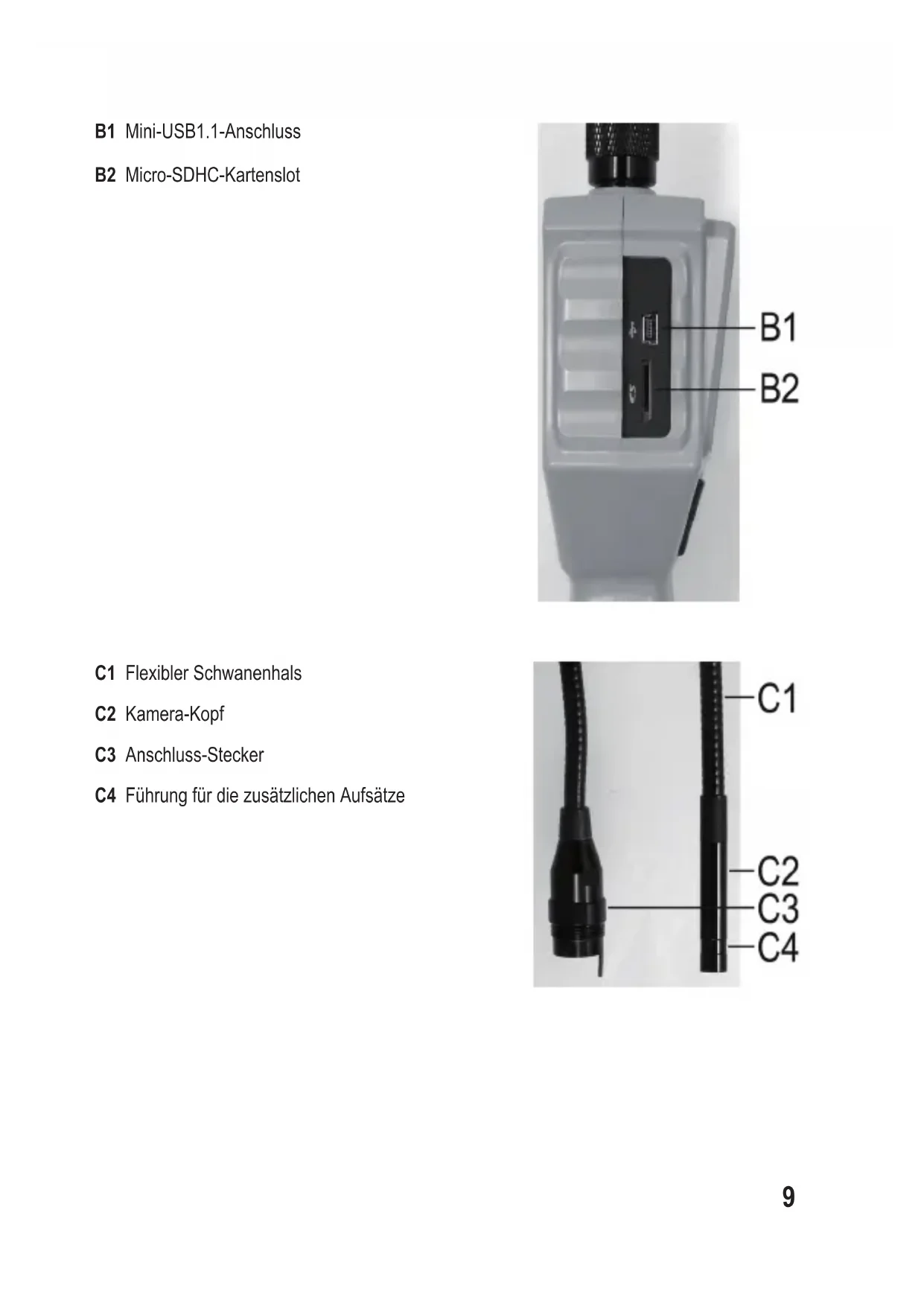

B1 Mini-USB1.1-Anschluss B2 Micro-SDHC-Kartenslot C1 Flexibler Schwanenhals C2 Kamera-Kopf C3 Anschluss-Stecker C4 Führung für die zusätzlichen Aufsätze10

d1 Anzeige für die Restkapazität der Batterien d2 Anzeige für den video-Modus d3 Anzeige für den Foto-Modus d4 Anzeige bei nicht eingesteckter Micro-SD-Karte d5 Anzeige des aktuell einge- stellten Zoom-Faktors (max. 4-fach) d6 Anzeige des aktuellen Datums und der Uhrzeit Bei der Anzeige der aktuellen Betriebsart (Foto oder video) wird immer nur eins der beiden Symbole (d2 oder d3) an der Position des Fotoapparats angezeigt.

Bevor Sie das Produkt benutzen können, müssen Sie zuerst die Batterien einlegen. Zum Betrieb sind 4 AA Batterien nötig. Diese Beschreibung gilt ebenfalls, wenn Sie die Batterien später wechseln müssen.

• Als erstes öffnen Sie den Batteriefach- deckel des Endoskops. Er ist auf der Rückseite des Hauptgeräts angebracht. Öffnen Sie mit einem Kreuzschlitz Schraubendreher die beiden Schrau- ben des Batteriefachdeckels (siehe die beiden weißen Kreise im Bild), bis diese leer durchgehen. Sie können nicht komplett entfernt werden. Jetzt drücken Sie den Hebel (weißer Pfeil im Bild) in Richtung des Pfeils. Gleichzeitig heben Sie den Batterie- fachdeckel an und nehmen ihn vom Batteriefach ab.

• Sollten Sie die Batterien wechseln wollen, entfernen Sie jetzt zuerst die alten Batterien.

• Anschließend legen Sie 4 neue AA Batterien in das Batteriefach ein. Achten Sie dabei auf die richtige Polung (Plus/+ und Minus/- beachten). Wie Sie die Batteri- en einlegen müssen, ist im Batteriefach anhand der Abbildungen gekennzeichnet.

• Zum Schluss schließen Sie das Batteriefach wieder. Hacken Sie dazu den Deckel oben mit den beiden Führungen ins Gehäuse ein und klappen ihn zu, bis der Hebel unten einrastet.

• Schrauben Sie die beiden Kreuzschlitzschrauben wieder Handfest ein.

• Damit ist das Einlegen bzw. Wechseln der Batterien abgeschlossen.12 b) Einlegen der Speicherkarte

Mit diesem Endoskop haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie die mögliche Störung beheben können.

• Evtl. sind die Batterien leer. Öffnen Sie den Batteriefachdeckel, wie unter Kapitel 8 a) beschrieben. Überprüfen Sie die Batterien und wechseln Sie sie gegebenenfalls aus.

• Überprüfen Sie, ob Ihre Endoskop-Kamera korrekt am Endoskop-Grundgerät angeschlos- sen ist.

• Schalten Sie das Endoskop aus, warten Sie ein paar Sekunden und schalten Sie es anschließend wieder ein.

• Überprüfen Sie, ob die Micro-SD-Karte korrekt eingelegt ist.

• Evtl. ist die Micro-SD-Karte voll. Überprüfen Sie dies, indem Sie das Endoskop entweder per USB an einen Computer anschließen oder die Speicherkarte mit Ihrem Kartenleser überprüfen. Löschen Sie gegebenenfalls einige Aufnahmen.

• Evtl. ist die Partition der Micro-SD-Karte beschädigt. Formatieren Sie die Karte mit Hilfe Ihres Computers, oder über die entsprechende Menü-Funktion (Kapitel 9 d).

• Evtl. ist die Micro-SD-Karte defekt. Prüfen Sie das Endoskop mit einer anderen Micro-SD- Karte.

9899D Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach- druck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE.
