BEDIENUNGSANLEITUNG BS26 VOLTCRAFT

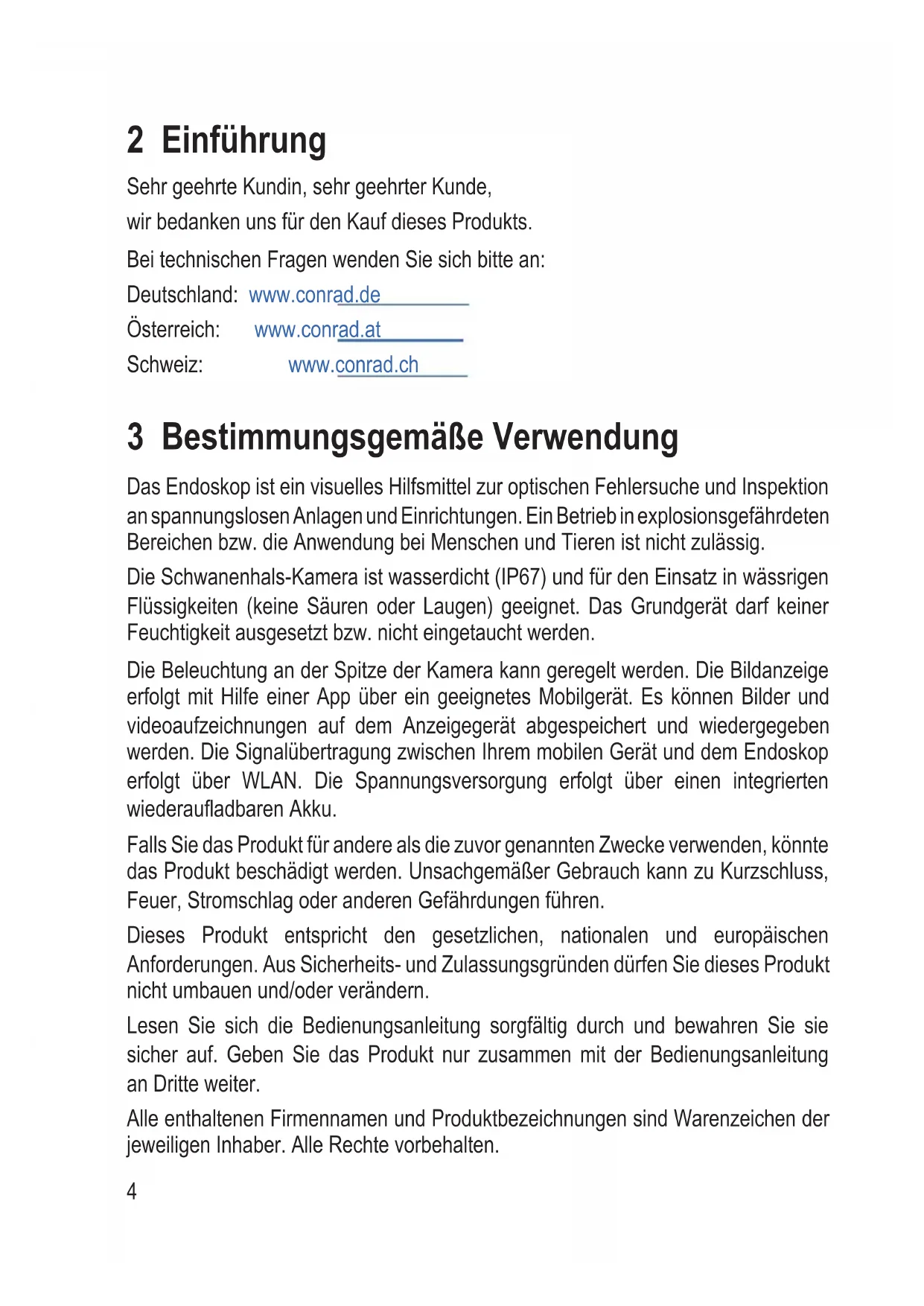

2 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 3 Bestimmungsgemäße Verwendung Das Endoskop ist ein visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Ein Betrieb in explosionsgefährdeten Bereichen bzw. die Anwendung bei Menschen und Tieren ist nicht zulässig. Die Schwanenhals-Kamera ist wasserdicht (IP67) und für den Einsatz in wässrigen Flüssigkeiten (keine Säuren oder Laugen) geeignet. Das Grundgerät darf keiner Feuchtigkeit ausgesetzt bzw. nicht eingetaucht werden. Die Beleuchtung an der Spitze der Kamera kann geregelt werden. Die Bildanzeige erfolgt mit Hilfe einer App über ein geeignetes Mobilgerät. Es können Bilder und videoaufzeichnungen auf dem Anzeigegerät abgespeichert und wiedergegeben werden. Die Signalübertragung zwischen Ihrem mobilen Gerät und dem Endoskop erfolgt über WLAN. Die Spannungsversorgung erfolgt über einen integrierten wiederauadbaren Akku. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.5 4 Merkmale und Funktionen

Endoskop mit Schwanenhals

Drahtlose Bildübertragung zu Mobilgeräten über WLAN (mit kostenloser App für Android

Kompakte Frontkamera

LED-Beleuchtung mit einstellbarer Helligkeit 5 Lieferumfang

Bedienungsanleitung 6 Neueste Informationen zum Produkt Laden Sie die neuesten Produktinformationen unter www. conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. 7 Symbolerklärung Folgende Symbole benden sich auf dem Produkt/Gerät oder im Text: Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.6 8 Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

8.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser eingesetzt werden. Schützen Sie das Grundgerät vor Spritzwasser.

Setzen Sie das Produkt nur in spannungslosen Anlagen zur Inspektion ein. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.7

Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb nehmen.

Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern bzw. Sendeantennen oder HF-Generatoren. Andernfalls besteht die Möglichkeit, dass das Produkt nicht ordnungsgemäß funktioniert.

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: – sichtbare Schäden aufweist, – nicht mehr ordnungsgemäß funktioniert, – über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder – erheblichen Transportbelastungen ausgesetzt wurde.

Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.

Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!

Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete Akkutechnik erlaubt das Auaden des Akkus ohne vorherige Entladung.

Lassen Sie das Produkt während des Ladevorgangs niemals unbeaufsichtigt.8

Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberäche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

8.6 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

Blicken Sie nicht direkt in das LED-Licht!

Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!9 9 Produktübersicht

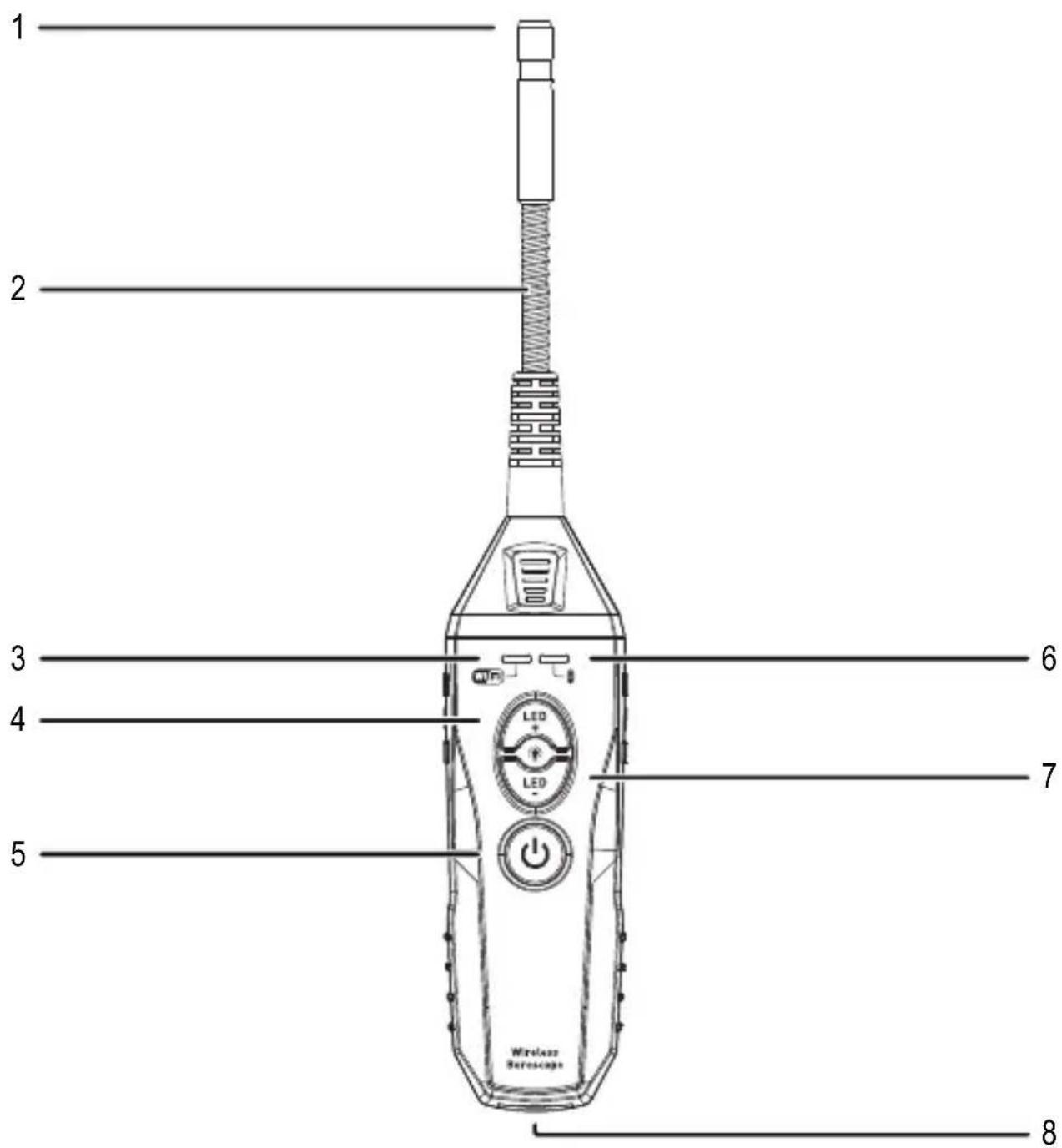

1 Frontkamera 2 Schwanenhals 3 WLAN-Status-LED 4 Helligkeits-Taste + 5 Ein-/Aus-Taste 6 Akkuanzeige 7 Helligkeits-Taste - 8 micro-USB-Anschluss10

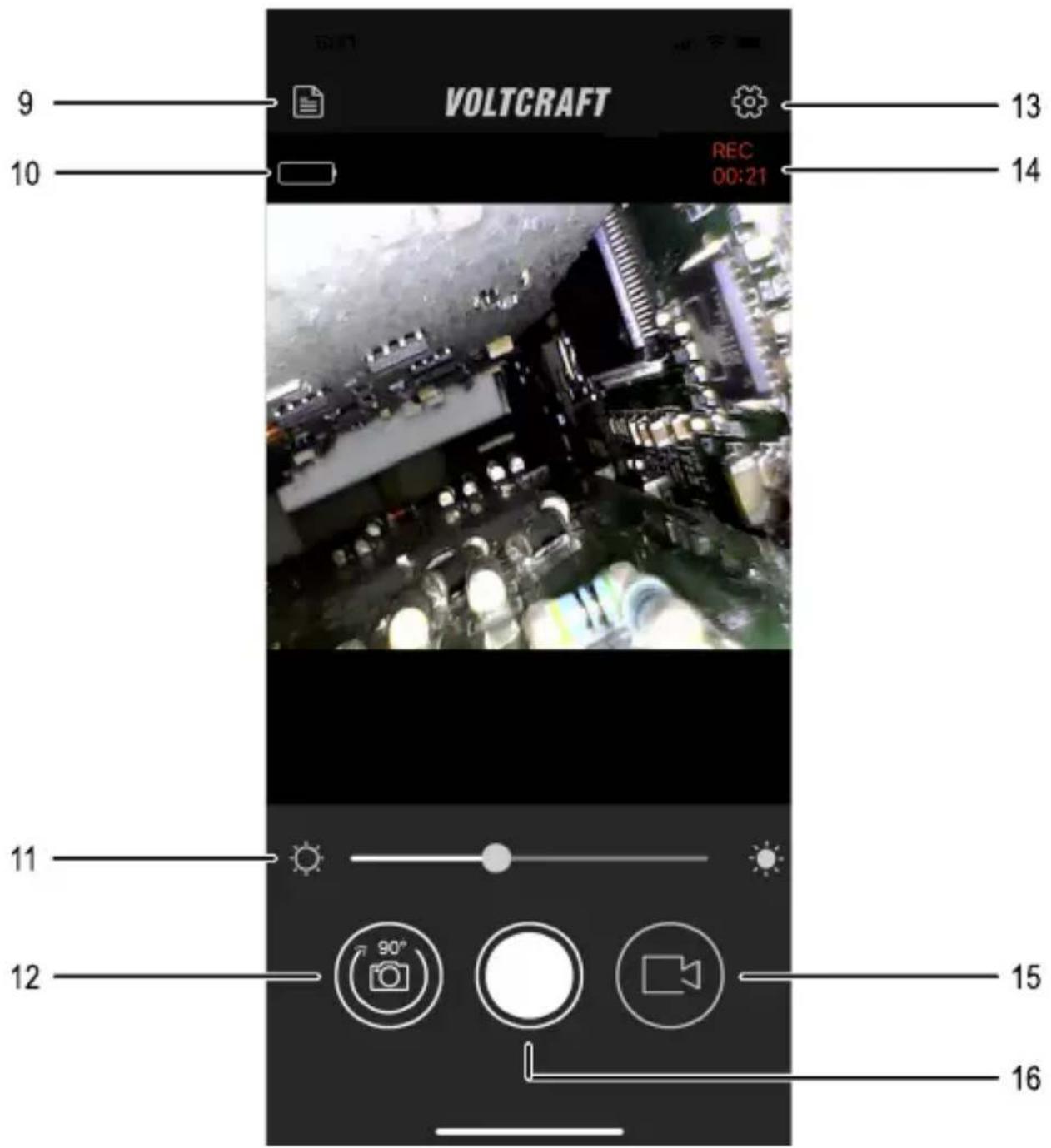

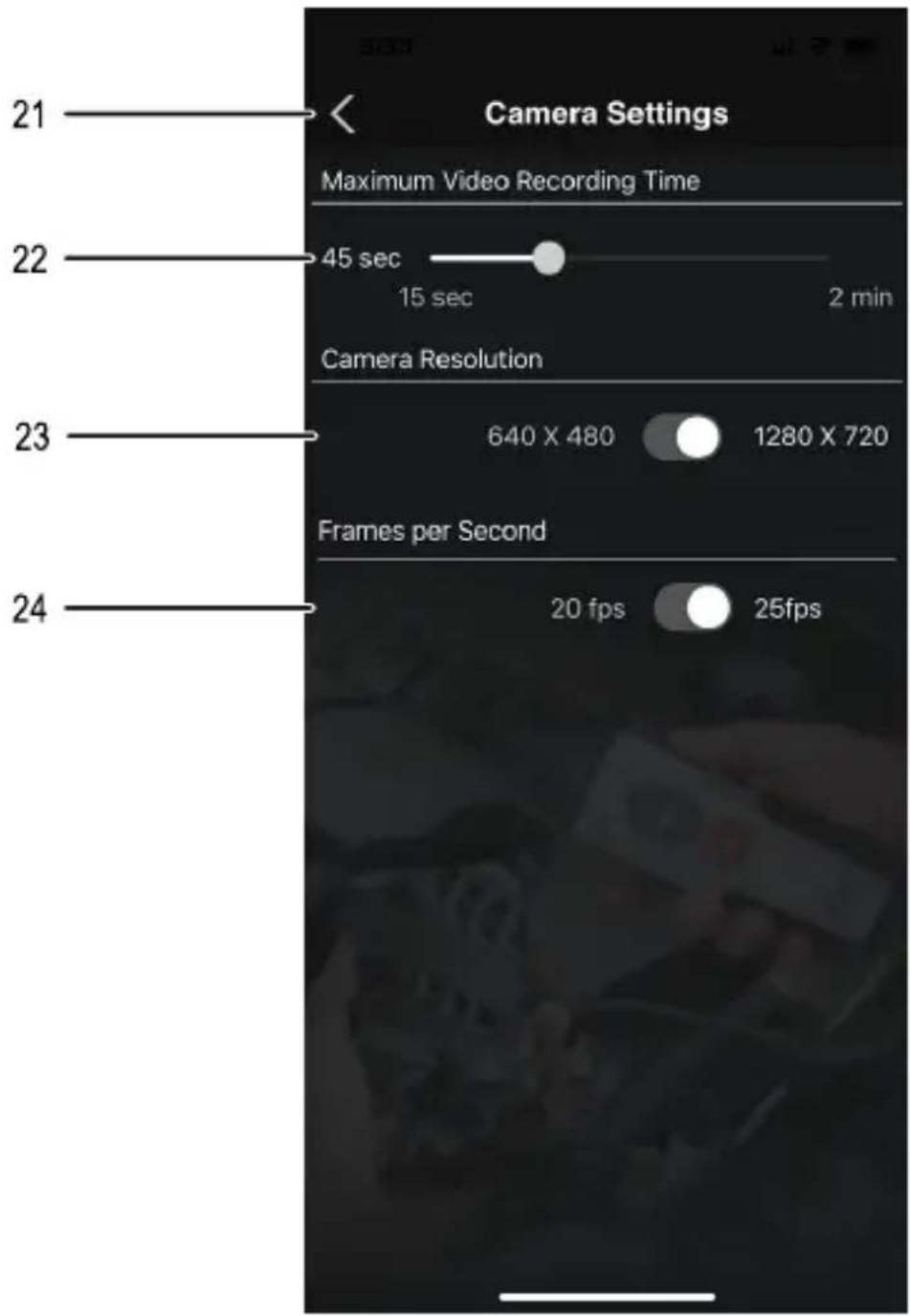

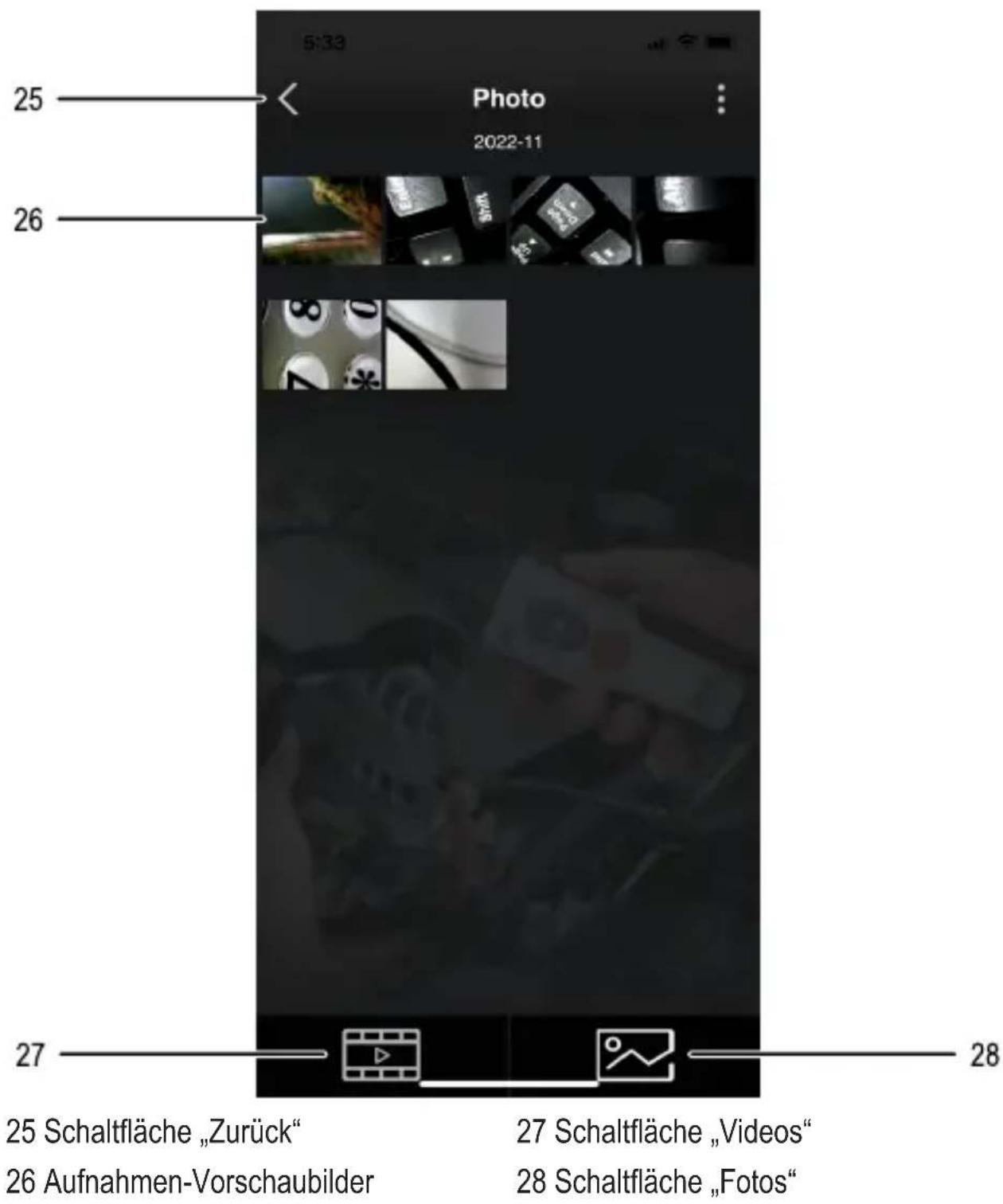

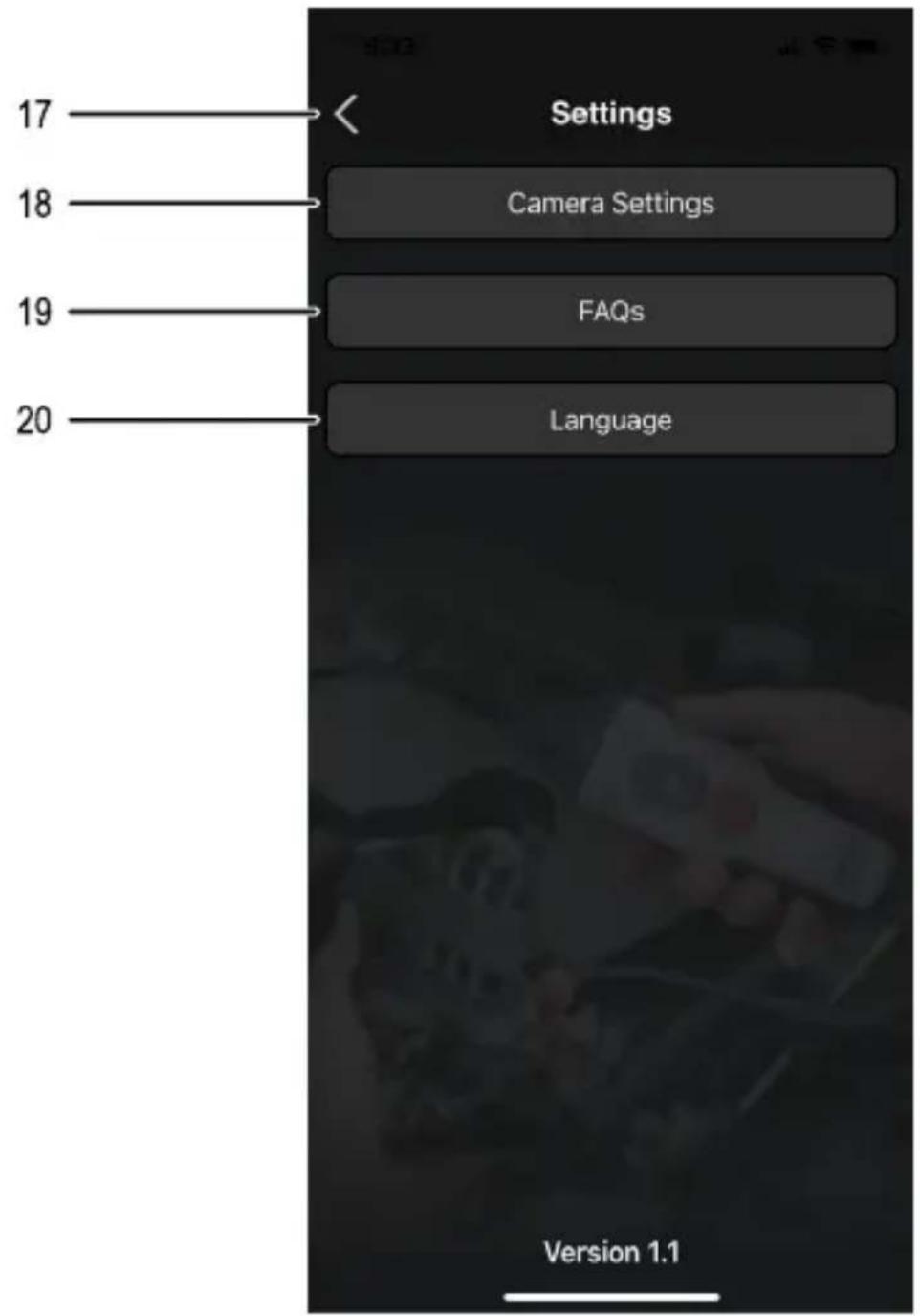

Das Produkt wird über die Smartphone-App Voltcraft BS-26 BS-27 gesteuert. Aufnamebildschirm 9 Schaltäche „Dateien“ 10 Batterieanzeige 11 Beleuchtungsregler 12 Schaltäche „Drehung“ 13 Schaltäche „Einstellungen“ 14 Aufnahmezeit 15 Schaltäche „Video“ 16 Schaltäche „Foto“11 Einstellungen 17 Schaltäche „Zurück“ 18 Schaltäche „Camera Settings“ (Kameraeinstellungen) 19 Schaltäche „FAQs“ (Häug gestellte Fragen) 20 Schaltäche „Language“ (Sprache)12 Kameraeinstellungen 21 Schaltäche „Zurück“ 22 Regler „Maximum Video Recording Time“ (max. Video-Aufnahmezeit) 23 Schalter „Camera Resolution“ (Kameraauösung) 24 Schalter „Frames per Second“ (Frames pro Sekunde)13 Dateien 25 Schaltäche „Zurück“ 26 Aufnahmen-Vorschaubilder 27 Schaltäche „Videos“ 28 Schaltäche „Fotos“ Hinweis: Beachten Sie zur Installation und Einrichtung der App die Informationen in Abschnitt “10.4 App installieren und Produkt verbinden” auf Seite 15.14 10 Bedienung

Hinweis: In den folgenden Fällen müssen Sie den Akku auaden: – Vor der ersten Nutzung – Wenn die Akkuanzeige (6) einen niedrigen Akku ladezustand anzeigt

1. Verbinden Sie den micro-USB-Anschluss (8) des Produkts mit einer geeigneten

USB-Stromquelle (max. 5 V / 1 A). Nutzen Sie dazu das mitgelieferte micro- USB-Kabel. Æ Die Akkuanzeige (6) blinkt grün.

2. Warten Sie, bis der Ladevorgang abgeschlossen ist und die Akkuanzeige (6)

dauerhaft grün leuchtet.

3. Trennen Sie das micro-USB-Kabel vom Produkt und von der Stromquelle.

10.2 Haken-Aufsatz montieren

Tipp: Mit dem optionalen Haken-Aufsatz können Sie kleine Gegenstände in schwer zugänglichen Bereichen erreichen.

1. Schieben Sie den Haken-Aufsatz auf den Kamerakopf auf.

2. Stellen Sie sicher, dass der Haken-Aufsatz fest sitzt und sich nicht unbeabsichtigt

lösen kann. Æ Der Haken-Aufsatz kann nun verwendet werden.15

10.3 Produkt ein-/ausschalten

1. Drücken Sie die Ein-/Aus-Taste (5).

Æ Das Produkt schaltet sich ein, die Akkuanzeige (6) blinkt kurz grün und leuchtet anschließend dauerhaft grün. Æ Wenn die Akkuanzeige (6) zu blinken aufhört und grün aueuchtet, ist das Produkt zur Verbindung bereit.

2. Um das Produkt auszuschalten drücken Sie die Ein-/Aus-Taste (5) erneut.

10.4 App installieren und Produkt verbinden

1. Laden Sie sich die App Voltcraft BS-26 BS-27 herunter. Diese ist für iOS und

2. Schalten Sie das Produkt ein (siehe Abschnitt “10.3 Produkt ein-/ausschalten”

3. Aktivieren Sie das WLAN auf Ihrem Mobilgerät und suchen Sie nach dem

Netzwerk mit der Bezeichnung „BS-26_IP_WIFI“.

4. Stellen Sie die Verbindung mit dem Netzwerk her. Es ist kein Passwort

5. Öffnen Sie die Voltcraft BS-26 BS-27 App.

Æ Das Produkt ist mit der App verbunden. Wichtig: – Beachten Sie, dass der Internetzugang Ihres Mobilgeräts über WLAN während der Nutzung der App nicht funktioniert. – Um Störungen der Bildübertragung zu vermeiden, sollten Sie das Mobilfunknetzwerk während der Nutzung der App ebenfalls deaktivieren.16

10.5 Beleuchtungsintensität anpassen

1. Drücken Sie die Helligkeits-Taste + (4), um die Helligkeit der Beleuchtung zu

2. Drücken Sie die Helligkeits-Taste - (7), um die Helligkeit der Beleuchtung zu

verringern. Hinweis: – Alternativ können Sie die Beleuchtungsintensität durch Verschieben des Beleuchtungsreglers (14) in der App anpassen.

10.6 Videos aufnehmen

1. Richten Sie die Kamera auf den aufzunehmenden Bereich.

2. Tippen Sie in der Voltcraft BS-26 BS-27 App auf die Schaltäche „Video“ (15),

um die Videoaufnahme zu starten.

3. Tippen Sie erneut auf die Schaltäche „Video“ (15), um die Videoaufnahme zu

beenden. Æ Die Aufnahme wird automatisch gespeichert.

10.7 Fotos aufnehmen

1. Richten Sie die Kamera auf den aufzunehmenden Bereich.

2. Tippen Sie in der Voltcraft BS-26 BS-27 App auf die Schaltäche „Foto“ (16), um

ein Foto aufzunehmen. Æ Die Aufnahme wird automatisch gespeichert.

10.8 Videos / Fotos wiedergeben

1. Um Videos oder Fotos in der App wiederzugeben, tippen Sie auf die Schaltäche

„Dateien“ (9). Æ Die gespeicherten Aufnahmen werden angezeigt.

2. Um die Auistung von Fotos bzw. Videos zu aktivieren, tippen Sie auf:

– die Schaltäche für Fotos – die Schaltäche für Videos17

3. Um ein Foto im Vollbild zu betrachten bzw. ein Video wiederzugeben, tippen Sie

auf die gewünschte Datei und anschließend auf das angezeigte Vorschaubild.

4. Die gewählte Aufnahme wird angezeigt.

Tipp: – Um eine Aufnahme zu teilen, tippen Sie zuerst auf die gewünschte Datei und dann auf die Schaltäche . – Um eine Aufnahme zu löschen, tippen Sie zuerst auf die gewünschte Datei und dann auf die Schaltäche .

10.9 App-Einstellungen ändern

1. Um die Einstellungen der App zu ändern, tippen Sie in der Menüoberäche auf

die Schaltäche „Einstellungen“ (18). Æ Das Einstellungsmenü wird geöffnet.

2. Folgen Sie den Anweisungen auf dem Bildschirm, um Einstellungen zu ändern.

10.10 App-Informationen anzeigen

Um weitere Informationen zur App (Versionsstand etc.) anzuzeigen, tippen Sie im Einstellungsmenü auf die Schaltäche „FAQs“ (19). Æ Die Informationsansicht wird geöffnet. 11 Reinigung und Pege Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Grundgerät nicht in Wasser. Nur der Schwanenhals ist wasserdicht!

1. Trennen Sie das Produkt von der Stromversorgung.

2. Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.18

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet- Seite):

in unseren Conrad-Filialen

in den von Conrad geschaffenen Sammelstellen

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich. Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

12.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.19 Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen- Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz. Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion). 13 Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.20 14 Technische Daten

14.1 Stromversorgung

Auösung ...................................... 640 x 480 px Beleuchtung .................................. 6 weiße LEDs (550 lux bei 20 mm Abstand) Bildwinkel ...................................... 55° Video-Aufnahmeformat ................. MOV Foto-Aufnahmeformat ................... JPG Bildwiederholrate .......................... ≤ 30 fps optimaler Schärfentiefebereich ..... 4 – 8 cm

14.4 Umgebungsbedingungen
