VC-750E AC/DC Zangen-Multimeter

Best.-Nr. 1500205 Seite 2 - 38

1. Einführung ....4
2. Produktbeschreibung....4
3. Bestimmungsgemäße Verwendung....5
4. Lieferumfang....6
5. Sicherheitshinweise....7
6. Symbol-Erklärung 9
7. Bedienelemente....10
8. Tasten und Drehschalter....11
9. Anzeige und Symbole....12
10. Einsetzen und Wechseln der Batterien....14

a) Hinweise zu Batterien....14
b) Einsetzen/Wechseln der Batterien 14

1. Ein- und Ausschalten 15

a) Ein-/Ausschalten....15
b) Automatische Abschaltfunktion....15

1. Anzeigenbeleuchtung 15
2. Allgemeine Funktionen 16

a) Analoge Balkenanzeige....16
b) RANGE - Manuelle Messbereichswahl 16
c) MAX/MIN-Funktion 17
d) REL-Funktion....17
e) HOLD-Funktion....17

1. Messen/Testen – Unbedingt beachten 18

a) Sicherheitshinweise für Messen/Testen 18
b) Warnsignale....18

1. Messen – Spannung....19

a) Messvorgang....19
b) Gleichspannung (V/DC)....19
c) Wechselspannung (V/AC)....19
d) Wechselspannung (V/AC) – Tiefpassfilter 19
e) AC + DC Spannung....20
f) LoZ-Wechselspannung....20

1. Messen – Strom ....20

a) Einführung 20
b) Messvorgang....21
c) Wechselstrom (A\~) 21
d) Gleichstrom (A ^— )......21

e) AC + DC Strom....21
f) Einschalt-/Anlaufstrom....21
g) Doppelanzeige - AC/DC....22

1. Messen–Signalstrom μA 23

a) Einführung 23
b) Messvorgang....23
c) Gleichstrom (μA==)....23
d) Wechselstrom ( A^ ) 23

1. Messen – Frequenz (elektronisch) 24

2. Messen – Widerstand 25

3. Messen – Kapazität 26
4. Messen – Temperatur 27

a) Einführung 27
b) Messvorgang....27

1. Testen – Diode....28
2. Testen – Durchgang....28
3. Testen – Motordrehrichtung (3-Phasen) 29

a) Einführung 29
b) Spezielle Hinweise 29
c) Testvorgang....29

1. Reinigung und Wartung 30

a) Allgemein....30
b) Reinigung 30

1. Entsorgung ....31
2. Behebung von Störungen....31
3. Technische Daten 32

a) Gleichspannung V/DC 33
b) Wechselspannung V/AC....33
c) AC + DC Spannung....34
d) Gleichstrom μA/DC 34
e) Wechselstrom μA/AC 34

f) Wechselstrom A/AC (Zangenmessung) 35
g) AC + DC Strom....35
h) Widerstand 36
i) Akustischer Durchgangsprüfer 36
j) Kapazität....36
k) Diodentest 37
1) Frequenz „Hz“ (elektronisch) 37
m) Frequency "Hz" (elektrisch) 37
n) Temperatur 38

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Produktbeschreibung

Die Messwerte werden am Multimeter in einer Digitalanzeige dargestellt. Die Messwertanzeige des Multimeters umfasst 6000 Counts (Count = kleinster Anzeigewert). Die AC-Messung von Spannung und Strom erfolgt als Echteffektivwert (TrueRMS).

Wird das Multimeter ca. 15 Minuten nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterien werden geschont und ermöglichen eine längere Betriebszeit. Die automatische Abschaltung kann manuell deaktiviert werden.

Das Messgerät ist sowohl im Hobby- als auch im professionellen und industriellen Bereich bis CAT IV einsetzbar. Durch den fest angespritzten Gummischutz ist das Gerät extrem Robust und übersteht selbst einen Fall aus 2 m Höhe. Zudem ist das Gerät staub und spritzwassergeschützt (IP54). Die Gummidichtung im Batteriefach muss bei einem Batterie- oder Sicherungswechsel auf Verschmutzung geprüft werden, um die Dichtheit zu gewährleisten. Die Dichtung muss immer sauber sein. Entfernen Sie Verschmutzungen und Partikel mit einem dünnen Wattestäbchen etc. Die Dichtung darf nicht beschädigt werden. Das Aufbringen von Fett oder anderen Dichtstoffen ist nicht zulässig und beeinträchtigt die Sicherheit des Gerätes.

In den Steckern der beiliegenden Messleitungen können sich Transportschutzkappen befinden. Entfernen Sie diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.

3. Bestimmungsgemäße Verwendung

Messen und Anzeigen der elektrischen Größen im Bereich der Messkategorie CAT IV bis max. 600V gegen Erdpotential, gemäß EN 61010-1 und allen niedrigeren Kategorien.

Messen und Testen von:

• Messen von Gleichspannung bis max. 600 V (Impedanz 10 MΩ)
• Messen von Wechselspannung bis max. 600 V (Impedanz 10 MΩ)
• Messen von Wechselspannung bis max. 600 V mit niedriger Impedanz (300 kΩ)
• Messen von Gleich- und Wechselstrom bis 2000 A (Signalströme)
• Berührungsloses Messen von Gleich- und Wechselstrom bis max. 600 A
• Frequenzmessung:

- Elektronisch: 10 Hz – 40 MHz (max. 30 Vrms)

- Elektrisch: 40 – 400 Hz (30 – 600 Vrms)

• Duty cycle
• Messen von Kapazitäten bis 60 mF
• Messen von Widerständen bis 60 MΩ
• Messen von Temperaturen von -40 bis +1000 °C
  • Durchgangsprüfung (<10 Ω akustisch)
• Diodentest
• 3-Phasen-Drehrichtungsanzeige im Spannungsbereich 80 – 600 V/AC
• Low pass Filter (600 V)
  • Doppelanzeige für Spannung/Strom
  • AC + DC Strom/Spannung

Die Messfunktionen werden über den Drehschalter angewählt.

Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte (True RMS) bis zu einer Frequenz von 400 Hz angezeigt.

Der μA-Strom-Messeingang ist mit einer selbstrückstellenden Sicherung (PTR) gegen Überlast abgesichert. Die Spannung im Strommesskreis darf 600 V nicht überschreiten.

Eine automatische Abschaltung schaltet das Gerät nach ca. 15 Minuten aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Entlehrung der Batterie. Diese Funktion kann deaktiviert werden.

Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden.

Durch die Bauart entspricht das Gerät der Schutzart IP54 und ist staub- und spritzwassergeschützt. Das Messgerät darf nicht verwendet werden, wenn es nass oder feucht ist.

Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des Multimeters abgestimmt sind.

Das Messgerät darf nur von Personen bedient werden, die die körperlichen und geistigen Vorraussetzungen für eine sichere Messung erfüllen.

Die Person muss ebenso mit den erforderlichen Vorschriften für die Messung und den möglichen Gefahren vertraut sein. Die Verwendung der persönlichen Schutzausrüstung wird empfohlen.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.

Die Sicherheitshinweise sind unbedingt zu beachten!

4. Lieferumfang

• Zangen-Multimeter
• 3 x AAA Batterie
  • 2 x CAT IV Sicherheitsmessleitungen
• Temperaturfühler (-40 bis +250 °C Typ K mit Bananenstecker)
• Sicherheitsanweisungen
  • Bedienungsanleitung (auf CD)

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
• Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
• Stellen Sie vor jeder Messung sicher, dass sich das Messgerät in der richtigen Messfunktion befindet.

- Bei Verwendung von Messspitzen ohne Abdeckkappen dürfen Messungen zwischen Messgerät und Erdpotential nicht oberhalb der Messkategorie CAT II durchgeführt werden.

- Bei Messungen in der Messkategorie CAT III und CAT IV müssen Messspitzen mit Abdeckkappen (max. 4 mm freie Kontaktlänge) verwendet werden, um versehentliche Kurzschlüsse während der Messung zu vermeiden. Diese sind im Lieferumfang enthalten.

CAT I CAT II CAT III CAT IV

- Vor jedem Wechsel der Messfunktion sind die Messspitzen vom Messobjekt zu entfernen.

- Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 600 V DC/AC in CAT IV nicht überschreiten.

- Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel- (AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

- Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen am Messgerät und an den Messspitzen darf während des Messens nicht gegriffen werden.

- Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die beiliegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr verwendet werden und muss ausgetauscht werden.

• Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:

• starken magnetischen oder elektromagnetischen Feldern

• Sendeantennen oder HF-Generatoren.
• Dadurch kann der Messwert verfälscht werden.

- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder

• nach schweren Transportbeanspruchungen.

• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

6. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Ein Blitzsymbol im Quadrat erlaubt die Strommessung an unisolierten, gefährlich-aktiven Stromleitern und warnt vor den möglichen Gefahren. Die persönliche Schutzausrüstung ist anzuwenden.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)

IP54 Schutz gegen Eindringen von Staub und Spritzwasser

CAT I

Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuerspannungen etc.). Eine Umbenennung dieser Kategorie in CAT 0 oder 0 ist in Planung.

CAT II

Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).

CAT III

Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

CAT IV

Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung etc.). Diese Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

Erdpotential

7. Bedienelemente

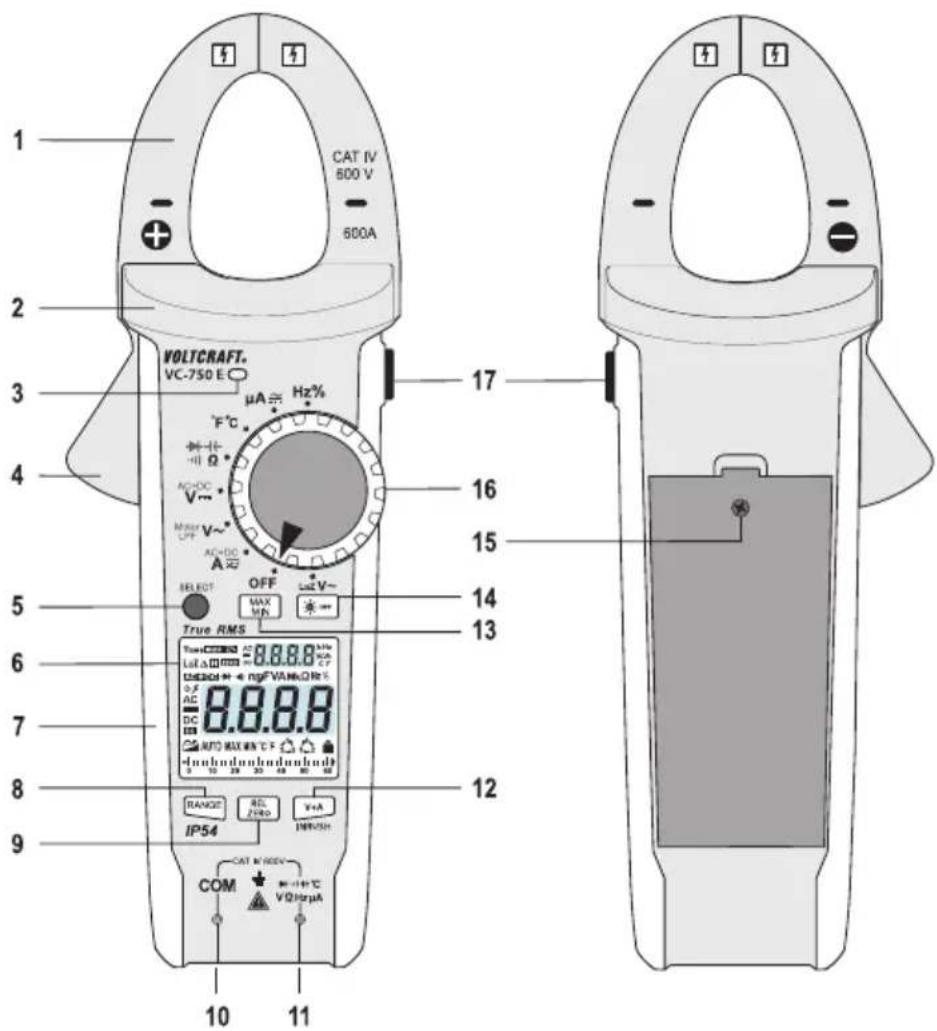

1 CAT IV 600 V 600A 2 VOLTCAFT. VC-750 E μA Hz% F°C AC=DC V~ MAX=DC A=Z OFF MAX=V~ True RMS True=DC Max=DC Max=DC 8.8.8.8 8.8.8.8 Auto MAX=DC 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 401 RANGE REL Z/HD V+A IP54 INTU/RON/OFF COM CAT=DC/V VQ=HpμA 17 16 15 14 13 12 11 10

1 Stromzange
2 Griffbereichsmarkierung
3 Lichtsensor
4 Stromzangen-Öffnungshebel
5 SELECT-Taste
6 Anzeige
7 Angespritzter Weichgummischutz
8 RANGE-Taste
9 REL/ZERO-Taste
10 COM-Messbuchse (Bezugspotenzial, „Minuspotenzial“)

11 Messbuchse (Rot)
(bei Gleichspannung „Pluspotenzial“)
12 V+A/INRUSH-Taste
13 MAX/MIN-Taste
14aste
15 Schraube für Batteriefach
16 Drehschalter zur Messfunktionswahl
17 Haste

8. Tasten und Drehschalter

Taste Funktion
RANGE	Bereichswahl bestimmen
REL ZERO	Relativwertmessung aktivieren
V+A	Doppelanzeige aktivieren in < A oder < > Messfunktion
SELECT	Messfunktionen auswählen (siehe rote und schwarze Symbole auf dem Drehschalter)
MAX MIN	Maximal/Minimal Messwert anzeigen
OFF	Automatische Anzeigenbeleuchtung deaktivieren
H	Festhalten der Messanzeige

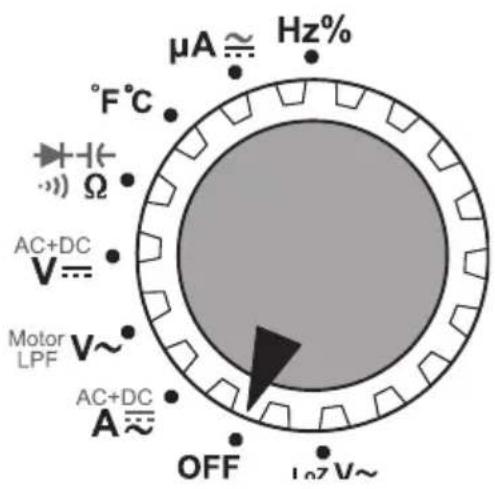

μA ≈ Hz% °F°C Ω AC+DC V= Motor LPF V~ AC+DC A≈ OFF 1.07 V~

Die einzelnen Messfunktionen (Messgrößen) werden über den Drehschalter (16) angewählt.

Die automatische Bereichswahl [ AUTO ] ist in den folgenden Messfunktionen aktiviert:

$$ - \mathrm{Hz} \% / ^ {\circ} \mathrm{F} ^ {\circ} \mathrm{C} / \Omega / + \vdash \mathrm{V} = \mathrm{V} \sim \mathrm{A} \sim \mathrm{A} = $$

Hierbei wird immer der jeweils passende Messbereich eingestellt.

Um die rot markierten Funktionen auszuwählen, drücken Sie SELECT-Taste (5) (z.B. Umschalten von Widerstandsmessung zu Durchgangsprüfung).

Einige Messfunktionen erfordern jedoch andere Abläufe, welche in den zugehörigen Abschnitten erklärt sind.

→ Funktionseinstellungen sind in der ganzen Anleitung durch hervorgehoben.

Beispiel: Wählen Sie die < > Funktion aus.

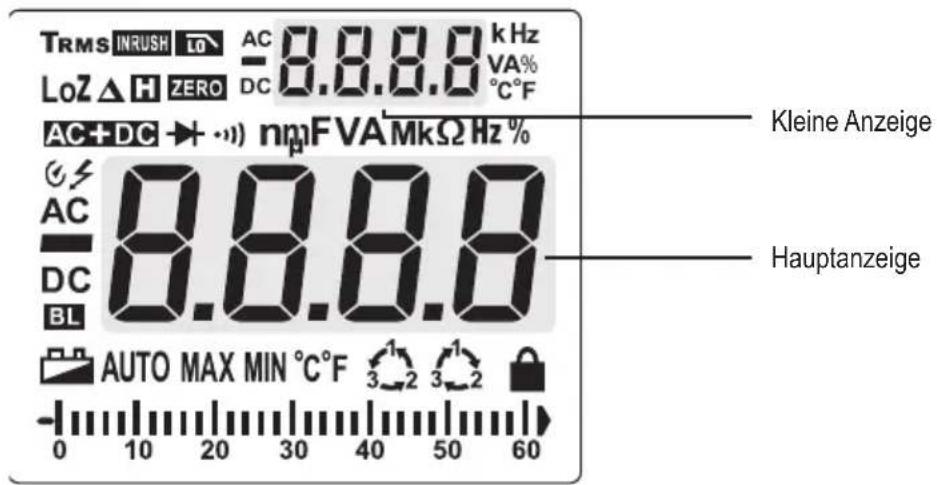

9. Anzeige und Symbole

Folgende Symbole sind auf der Anzeige (6) zu finden:

TRMS INRUSH TO AC 8.8.8.8 kHz LoZ △ H ZERO DC 0.8.8.8 VA% AC+DC → + -)) nmF VAMkΩ Hz % Kleine Anzeige AC 8.8.8.8 DC BL Hauptanzeige AUTO MAX MIN °C°F 3 2 1 2 0 10 20 30 40 50 60

Symbol Bedeutung/Funktion

TRMS Echt-Effektivwertmessung
→	Diodentest
•••)	Akustische Durchgangsprüfung
V	Volt (Einheit der elektrischen Spannung)
μ	Micro
A	Ampere (Einheit der elektrischen Stromstärke)
n	Nano
m	Milli
F	Farad (Einheit der elektrischen Kapazität)
M	Mega
k	Kilo
Ω	Ohm (Einheit des elektrischen Widerstandes)
Hz	Hertz (Einheit der Frequenz)
°C	Grad Celsius (Einheit der Temperatur)
°F	Grad Fahrenheit (Angelsächsische Temperatureinheit)
8888	Messwertanzeige
	3-Phasen-Drehrichtungsanzeige „Rechtsdrehend“
	3-Phasen-Drehrichtungsanzeige „Linksdrehend“

BL Beleuchtungsautomatik für Anzeige ist aktiviert

Schlosssymbol für Phasenerkennung (Blinken = Detektionsmodus, Daueranzeige = Phase erkannt)

Delta-Symbol für Relativwertmessung (=Bezugswertmessung)

MIN Minimalwertspeicher

MAX Maximalwertspeicher

AUTO Automatische Messbereichswahl ist aktiv

Automatische Abschaltung ist aktiviert

Niedriger Batterieladestand

H Hold-Funktion ist aktiv

Warnsymbol für gefährliche Spannung bzw. mit Warnton für Messbereichsüberschreitung

DC Gleichstrom DC

- Polaritätsangabe für Stromflussrichtung (Minuspol)

AC Wechselstrom AC

LoZ Niedrig-Impedanz

% Duty-Cycle in Funktion%

AC+DC Darstellung von Spannung/Strom in der Form (AC)^2+(DC)^2

ZERO Null-Modus

INRUSH Einschalt-/Anlaufstrom-Messfunktion aktiviert

Tiefpassfilter für LPF Funktion

Analoge Anzeige

OL Überlauf (Overload)

Auf Symbole in der Anzeige wird in der ganzen Anleitung durch [Symbole] hingewiesen. Symbole die angezeigt aber nicht von direkter Relevanz für die beschriebene Funktion sind, werden nicht ausdrücklich erwähnt.

Beispiel: [10]rscheint in der Anzeige.

10. Einsetzen und Wechseln der Batterien

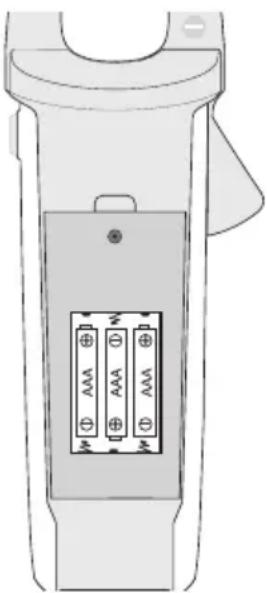

Zum Betrieb des Messgerätes werden drei Micro-Batterien (z.B. AAA, LR03) benötigt. Bei Erstinbetriebnahme oder wenn das Symbol für niedrigen Batterieladestand 📂n der Anzeige erscheint, müssen neue, volle Batterien eingesetzt werden. Ersetzen Sie die Batterien umgehend, um Messfehler zu vermeiden.

Verweden Sie das Multimeter nie mit geöffnetem Batteriefach. Dies kann zu einem tödlichen Stromschlag führen.

Das Gehäusedesign lässt selbst bei geöffnetem Batteriefach nur den Zugriff auf die Batterien zu. Diese Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für den Anwender.

a) Hinweise zu Batterien

• Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
• Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Entfernen Sie die Batterie bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu verhindern.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins Feuer.
• Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr.

→ Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:

Best.-Nr. 652278 (Bitte 3x bestellen).

Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.

b) Einsetzen/Wechseln der Batterien

1. Schalten Sie das Multimeter aus, indem Sie den Drehschalter (16) in die Stellung bringen.
2. Entfernen Sie alle Messleitungen vom Messgerät und entfernen Sie die Stromzange von allen Stromkreisen.
3. Lösen Sie mit einem passenden Schraubendreher die rückseitige Batteriefachschraube (15).
4. Nehmen Sie den Batteriefachdeckel vom Messgerät.

- Kontrollieren Sie nach jedem Öffnen des Batteriefachdeckels die Gummidichtung auf Verschmutzungen und entfernen Sie diese bei Bedarf. Dies gewährleistet den Schutz gegen eindringen von Staub und Wasser.

1. 3 neue Batterien der Größe AAA sind erforderlich. Enfernen Sie die Batterien (falls welche eingesetzt sind) und ersetzen Sie die verbrauchten Batterien mit den neuen von gleichem Typ. Legen Sie die neuen Batterien under Beachtung der korrekten Polarität in das Batteriefach ein.

- Verwenden Sie keine 1.2 V Akkus.

1. Verschließen Sie das Gehäuse in umgekehrter Reihenfolge und verschrauben Sie das Batteriefach.
2. Das Messgerät ist wieder einsatzbereit.

11. Ein- und Ausschalten

a) Ein-/Ausschalten

• Stellen Sie sicher, dass Batterien eingelegt sind.
• Durch Drehen des Drehschalters in eine beliebige Stellung (nicht ) schaltet sich das Multimeter ein.

- Nach dem Einschalten erfolgt ein kurzer Funktionstest. Während des Funktionstests werden alle Symbole in der Anzeige angezeigt. Der Test wird mit einem Piepton abgeschlossen.

- Drehen Sie den Drehschalter in die Stellung < OFF >, um das Multimeter auszuschalten.

→ Schalten Sie das Multimeter bei Nichtgebrauch immer aus.

b) Automatische Abschaltfunktion

Das Multimeter schaltet nach ca. 15 Minuten automatisch ab, wenn keine Taste oder der Drehschalter betätigt wurde. Diese Funktion schützt und schont die Batterien und verlängert die Betriebszeit.

• Die aktive Funktion wird durch das Symbol [ ∈ in der Anzeige gekennzeichnet.
- Das Multimeter gibt ca. 1 Minute vor dem Abschalten 3 kurze Pieptöne ab. Wird in dieser Zeit die Abschaltfunktion mit einer beliebigen Taste abgebrochen, ertönt nach 15 Minuten das nächste Abschaltsignal. Das Abschalten wird mit einem langen Piepton signalisiert.
- Um das Multimeter nach einer automatischen Abschaltung wieder einzuschalten betätigen Sie den Drehschalter oder drücken eine beliebige Taste.

Automatische Abschaltung deaktivieren

1. Schalten Sie dazu das Messgerät aus und halten Sie die SELECT-Taste gedrückt
2. Drehen Sie den Drehschalter in eine beliebige Position.
3. Das Multimeter schaltet sich ein und das Symbol [ ] ist nicht mehr sichtbar.

- Die Abschaltautomatik ist solange inaktiv, bis das Messgerät über den Drehschalter ausgeschaltet wird.

12. Anzeigenbeleuchtung

Das eingeschaltete Multimeter erkennt automatisch über den Lichtsensor (3) die Helligkeit in der Umgebung und schaltet bei Bedarf automatisch die Anzeigenbeleuchtung ein und aus.

• Diese Automatik-Funktion wird in der Anzeige durch das Symbol [ BL. ngezeigt.
• Drücken Sie die -Caste (14), um die Funktion zu deaktivieren.

- Beim nächsten Einschalten ist diese Automatik-Funktion wieder aktiv.

13. Allgemeine Funktionen

Einige Messfunktionen unterstützen zusätzliche Funktionen, welche in diesem Kapitel erläutert werden.

- Aktivieren und Deaktivieren von zuschaltbaren Funktionen wird durch Pieptöne bestätigt.

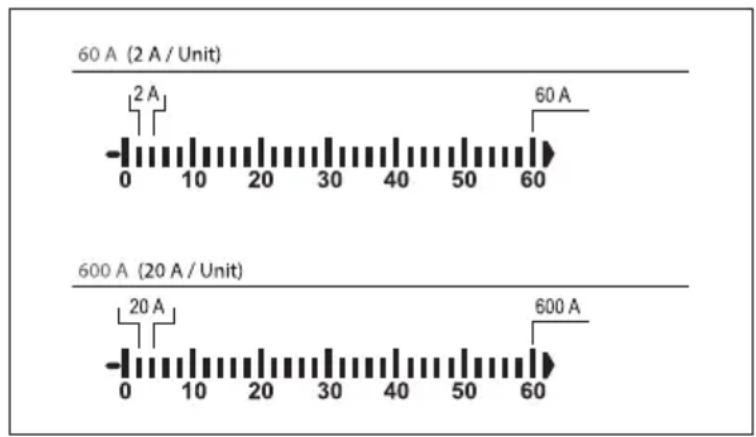

a) Analoge Balkenanzeige

Die Balkenanzeige ist eine ungefähre und analoge Wiedergabe des in der Hauptanzeige angezeigten Messwertes.

Abhängig vom ausgewählten Messbereich variiert die Genauigkeit der Balkenanzeige. Beachten Sie das nachstehende Diagram mit 60/600A:

b) RANGE - Manuelle Messbereichswahl

In ungünstigen Bereichen kann es vorkommen, dass die automatische Messbereichseinstellung bereits den nächstgrößeren Messbereich anwählt oder zwischen zwei Bereichen wechselt.

→ Je nach ausgewählter Messfunktion besteht die Möglichkeit den Messbereich manuell zu bestimmen.

Für eine komplette Übersicht der Messbereiche in jeder Messfunktion, beachten Sie die technischen Daten.

Stellen Sie den Messbereich wie folgt manuell ein:

1. Betätigen Sie die RANGE-Taste. [AUTO] wird ausgeblendet.
2. Jedes Drücken der RANGE-Taste schaltet einen Messbereich weiter und beginnt am Ende wieder mit dem kleinsten Messbereich. Der jeweilige Messbereich ist an der Stellung des Dezimalpunktes zu erkennen.
3. Um diese Funktion abzuschalten, halten Sie die RANGE-Taste ca. 2 s gedrückt. Das Symbol [ AUTO ] erscheint und die automatische Messbereichswahl ist wieder aktiv.

- Ein Wechsel der Messfunktion deaktiviert diese Funktion ebenso.

c) MAX/MIN-Funktion

Diese Funktion ermöglicht die Speicherung und Anzeige von Maximal- oder Minimalwert während einer Messreihe.

Auto-Range wird deaktiviert. Wählen Sie den Messbereich manuell.

Diese Funktion steht nur einigen Messfunktionen zur Verfügung.

• Durch Drücken der MAX/MIN-Taste (13) wird die Funktion aktiviert.
• Bei aktivierter Funktion wird gleichzeitig der Minimal- und Maximalwert der aktuellen Messreihe gespeichert.
  • Die Max- und Min-Anzeige kann mit jedem Tastendruck der MAX/MIN-Taste umgeschaltet werden.
  • Die Werte werden nach einem Messfunktionswechsel oder beim Ausschalten des Gerätes gelöscht.
• Um die Funktion zu deaktivieren, halten Sie die MAX/MIN-Taste für ca. 2 Sekunden gedrückt. [ MAX ] oder [ MIN ] werden ausgeblendet und [ AUTO ] wieder eingeblendet.

d) REL-Funktion

Die REL-Funktion ermöglicht eine Bezugswertmessung um evtl. Streuanzeigen oder Leitungsverluste wie z.B. bei Widerstandsmessungen zu vermeiden. Hierzu wird der momentane Anzeigewert auf Null gesetzt. Ein neuer Bezugswert wurde eingestellt.

Auto-Range wird deaktiviert. Wählen Sie den Messbereich manuell.

Diese Funktion steht nur einigen Messfunktionen zur Verfügung.

• Durch Drücken der REL/ZERO-Taste wird diese Messfunktion aktiviert. In der Anzeige erscheint [Δ].
• Um die Funktion abzuschalten drücken Sie die REL/ZERO-Taste erneut oder wechseln Sie die Messfunktion.

e) HOLD-Funktion

Die Hold-Funktion hält den momentan dargestellten Messwert in der Anzeige fest, um diesen in Ruhe ablesen oder protokollieren zu können.

Stellen Sie bei der Überprüfung von spannungsführenden Leitern sicher, dass diese Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis vorgetäuscht!

Diese Funktion steht nur einigen Messfunktionen zur Verfügung.

- Zum Einschalten der Hold-Funktion, drücken Sie die H -Taste (17). Ein Signalton bestätigt diese Aktion und es wird [H] in der Anzeige angezeigt.

- Um die Hold-Funktion abzuschalten, drücken Sie die Haste erneut oder wechseln Sie die Messfunktion.

14. Messen/Testen – Unbedingt beachten

a) Sicherheitshinweise für Messen/Testen

• Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anliegen können! Lebensgefahr!
• Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden! Lebensgefahr!
• Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen und am Messgerät darf während des Messens nicht gegriffen werden.
• Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Messbetrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitungen vom Messgerät.
• Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von Fachkräften und eingewiesenen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resultierenden Gefahren vertraut sind.
• Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf 600 V in CAT IV nicht überschreiten.
• Beachten Sie die erforderlichen Sicherheitshinweise, Vorschriften und Schutzmaßnahmen zur Eigensicherung.

b) Warnsignale

• Grundsätzlich kann bei der Anzeige von [OL] (für Overload = Überlauf) angenommen werden, dass der Messbereich überschritten wurde. Dies ist jedoch bei einigen Funktionen nicht der Fall. Auf Abweichungen von dieser Regel wird entsprechend hingewiesen.
• Wenn die gemessene Spannung 30 V/AC überschreitet, wird in der Anzeige zusätzlich [ angezeigt.
• Wenn der gemessene Strom 600 A/ACV überschreitet, wird in der Anzeige zusätzlich [✗] angezeigt und das Multimeter sendet Warntöne aus.

15. Messen – Spannung

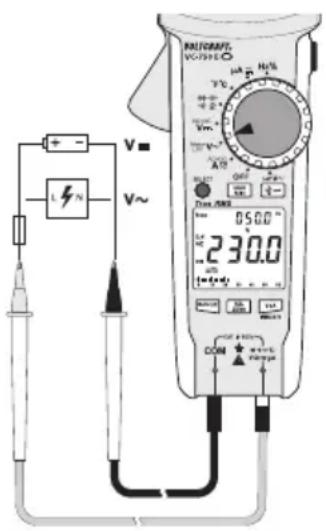

a) Messvorgang

1. Legen Sie den Spannungstyp fest den Sie messen wollen und lesen anschließend den dazugehörigen Abschnitt in diesem Kapitel bevor Sie fortfahren.
2. Stellen Sie die Spannungsmessfunktion ein, wie im zugehörigen Abschnitt beschrieben.
3. Stecken Sie die rote Messleitung in die Hz A -Messbuchse (11), die schwarze Messleitung in die COM-Messbuchse (10).
4. Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Generator, Schaltung usw.).
5. Sehen Sie in den zugehörigen Abschnitt um zu erfahren, wie die Messwerte angezeigt werden.
6. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

RUMINATE VOUTHEO V= V~ 15N A 0.50 230.0 DC COM + - + - V~ V~

b) Gleichspannung (V/DC)

Der Spannungsbereich „V/AC“ weist einen Eingangswiderstand von ≥10 MΩ auf. Dadurch wird die Schaltung nahezu nicht belastet.

• Wählen Sie die Funktion < V = > . [DC V] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt den Messwert an.
• Sobald bei der Gleichspannung ein Minus [−] vor dem Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).

c) Wechselspannung (V/AC)

Der Spannungsbereich „V/AC“ weist einen Eingangswiderstand von ≥10 MΩ auf. Dadurch wird die Schaltung nahezu nicht belastet.

• Wählen Sie die Funktion < V > . [AC V] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt die gemessene Spannung an.
  • Die kleine Anzeige zeigt die gemessene Frequenz an.

d) Wechselspannung (V/AC) – Tiefpassfilter

Der Tiefpassfilter dämpft Spannungen mit mehr als 1 kHz.

• Wählen Sie die Funktion < LPF >. [ AC V 10 ] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt die gemessene Spannung an.
  • Die kleine Anzeige zeigt die gemessene Frequenz an.

e) AC + DC Spannung

• Wählen Sie die Funktion < AC+DC > unter < V\~>. [V AC+DC] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt die gemessene Spannung in der Form von (AC)^2+(DC)^2
  • Die kleine Anzeige wechselt zwischen DC Spannung und AC Spannung.

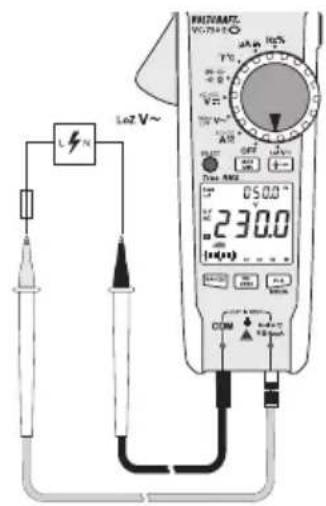

f) LoZ-Wechselspannung

Die <LoZ Messfunktion ermöglicht die Wechselspannungsmessung mit niedriger Impedanz (ca. 300 kΩ). Der geringere Innenwiderstand des Messgerätes reduziert die Fehlmessung von Streu- und Phantomspannungen. Der Messkreis wird jedoch stärker belastet als mit der Standard-Messfunktion.

Der Spannungsbereich LoZ V/AC weist einen Eingangswiderstand von <300 kΩ auf. Dadurch wird die Schaltung geringfügig belastet.

• Wählen Sie die Funktion < L> [AC-V ] erscheiroZin der Anzeige.
  • Die Hauptanzeige zeigt die gemessene Spannung an.
  • Die kleine Anzeige zeigt die gemessene Frequenz an.

L/N Lez V~ 05.00 230.0 (10Ω) COM COM/TH 10Ω/Hz

16. Messen – Strom

a) Einführung

• Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange (1). Die Sensoren in der Stromzange erfassen das Magnetfeld, das von stromdurchflossenen Stromleitern umgeben ist.
• Eine Messung ist sowohl an isolierten als auch an unisolierten Stromleitern und Stromschienen zulässig.
• Achten Sie darauf, dass der Stromleiter immer zentriert durch die Stromzange verläuft (Positions-Hilfsmarkierungen beachten) und die Zange immer geschlossen ist.

Aufhebung und Addition

• Umgreifen Sie mit der Stromzange immer nur einen Stromleiter. Werden Hin- und Rückleiter (z.B. L und N) erfasst, heben sich die Ströme gegenseitig auf und Sie erhalten kein Messergebnis.
• Werden mehrere Außenleiter erfasst (z.B. L1 und L2), addieren sich die Ströme.

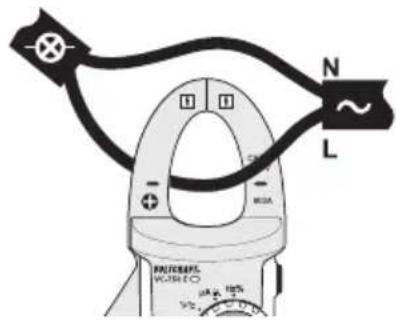

Geringe Ströme

• Bei geringen Strömen kann der Stromleiter mehrfach um einen Schenkel der Stromzange gewickelt werden, um den Gesamt-Messstrom zu erhöhen.
• Teilen Sie danach den gemessenen Stromwert durch die Anzahl der Wicklungen um die Stromzange. Sie erhalten dann den korrekten Stromwert.

N ~ L PULFRERAFTS WORM E.O. 10A 100% 5/2

PUMINATE KOSIHO 100 Ω 5 Ω 4.2 Ω

b) Messvorgang

1. Legen Sie den Stromtyp fest den Sie messen wollen und lesen anschließend den dazugehörigen Abschnitt in diesem Kapitel bevor Sie fortfahren.
2. Stellen Sie die Strommessfunktion ein, wie im zugehörigen Abschnitt beschrieben.
3. Die Anzeige wird bei geschlossener Stromzange automatisch auf Null gesetzt. Sollte durch ein starkes Magnetfeld in der Umgebung die Anzeige beeinflusst werden, kann dieser unerwünschte Anzeigewert mit der Funktion „REL“ (Relativwertmessung) unterdrückt werden.
4. Drücken Sie den Stromzangen-Öffnungshebel (4) und öffnen so die Stromzange.
5. Umgreifen Sie den einzelnen Stromleiter der gemessen werden soll und schließen Sie die Stromzange wieder. Positionieren Sie den Stromleiter mittig zwischen den beiden Positionsmarkierungen an der Zange.
6. Sehen Sie in den zugehörigen Abschnitt um zu erfahren, wie die Messwerte angezeigt werden.
7. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

c) Wechselstrom (A\~

• Wählen Sie die Funktion < A. [A AC ] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt den gemessenen Strom an.
  • Die kleine Anzeige zeigt die gemessene Frequenz an.
• Das Symbol weist auf eine Echt-Effektivwertmessung hin.

d) Gleichstrom (A)

• Wählen Sie die Funktion < A = > . [ A DC ] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt den gemessenen Strom an.

e) AC + DC Strom

• Wählen Sie die Funktion unter . [A AC+DC] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt den Strom in der Form von (AC)^2+(DC)^2
  • Die kleine Anzeige wechselt zwischen DC Strom und AC Strom.

f) Einschalt-/Anlaufstrom

Die INRUSH-Funktion ermöglicht das Messen von Einschalt-/Anlaufstrom and Motoren.

1. Wählen Sie die Funktion < ⚠[A AC] erscheint in der Anzeige.
2. Drücken und halten Sie die V+A/INRUSH-Taste, um die INRUSH-Funktion zu aktivieren. INRUSH erscheint in der Anzeige.
   • Die Hauptanzeige zeigt den Einschalt-/Anlaufstrom an.
   • Die kleine Anzeige zeigt den (stabilen) Arbeitsstrom an.

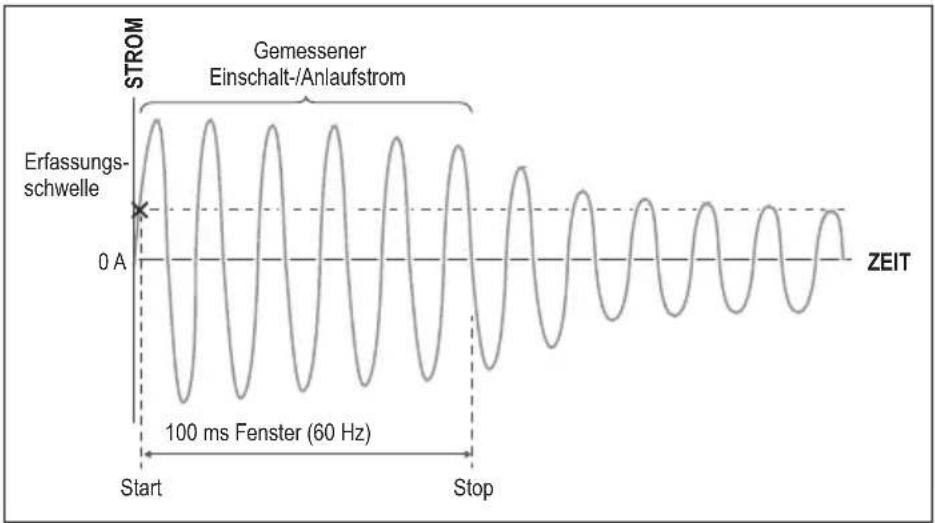

- Einschalt-/Anlaufstrom wird während der ersten 100 ms gemessen (siehe nachstehendes Diagram) und basierend auf folgender Kriterien:

Messbereich 60 A: 6 A Erfassungsschwelle, max. 80 A Messung

Messbereich 600 A: 60 A Erfassungsschwelle, max. 800 A Messung

- Drücken und halten Sie die V+A/INRUSH-Taste, um die INRUSH-Funktion zu deaktivieren.

g) Doppelanzeige – AC/DC

Die Doppelanzeige ermöglicht gleichzeitiges Anzeigen von Strom und Spannung.

→ Doppelanzeigen sind nur in den Messfunktionen < Aund < > möglich.

1. Wählen Sie die Funktion < Aoder < >. A

2. Drücken Sie die V+A/INRUSH-Taste, um die Doppelanzeige zu aktivieren. Die nachstehende Tabelle fasst die Anzeigen der beiden Funktionen zusammen:

Funktion Hauptanzeige Kleine Anzeige
< A~	Wechselstrom Wechselspannung
< A---	Gleichstrom Gleichspannung

- Drücken Sie die V+A/INRUSH-Taste, um die Doppelanzeige zu deaktivieren.

17. Messen– Signalstrom μA

a) Einführung

Das Multimeter ermöglicht Signalstrommessungen bis zu 2000 μA.

Der μA-Stromeingang ist mit selbstrückstellenden Sicherungsbasteilen gegen Überlast geschützt. Ein Sicherungswechsel bei Überlast ist nicht erforderlich. Die Bauteile begrenzen den Strom um einem Defekt vorzubeugen.

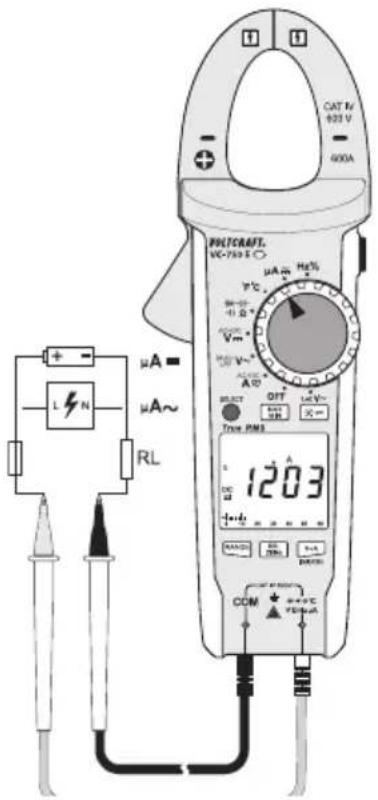

b) Messvorgang

1. Legen Sie den Stromtyp fest den Sie messen wollen und lesen anschließend den dazugehörigen Abschnitt in diesem Kapitel bevor Sie fortfahren.
2. Stellen Sie die Strommessfunktion ein, wie im zugehörigen Abschnittt beschrieben.
3. Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
4. Verbinden Sie die beiden Messspitzen im stromlosen Zustand in Reihe zum Messobjekt (Batterie, Schaltung usw.). Der jeweilige Stromkreis muss dazu aufgetrennt werden.
5. Nachdem der Anschluss erfolgt ist, nehmen Sie den Stromkreis in Betrieb.
6. Sehen Sie in den zugehörigen Abschnitt um zu erfahren, wie die Messwerte angezeigt werden.
7. Schalten Sie nach Messende den Stromkreis stromlos und entfernen danach die Messleitungen vom Messobjekt.
8. Schalten Sie das Multimeter aus.

CAT 1k +22 V -400A PN Craft. VC-750 E μA μA~ RL L N + - μA~ - V°C - +/- - +/- - Vm - +/- - V~- A D - SELECT OFF INT OUT V~ X- True PM3 1203 RAND RUN RUN COM +/- +oC +/- +oA

c) Gleichstrom (μ)A—

- Wählen Sie die Funktion < A . [DC A] erscheint in der Anzeige.

• Die Hauptanzeige zeigt den gemessenen Strom an.

- Sobald bei Gleichstrommessung ein Minus [–] vor dem Messwert erscheint, verläuft der Strom entgegengesetzt (oder die Messleitungen sind vertauscht).

d) Wechselstrom (μ)A \~

• Wählen Sie die Funktion < A [AC A ] erscheint in der Anzeige.
  • Die Hauptanzeige zeigt den gemessenen Strom an.
  • Die kleine Anzeige zeigt die gemessene Frequenz an.
• Das Symbol weist auf eine Echt-Effektivwertmessung hin.

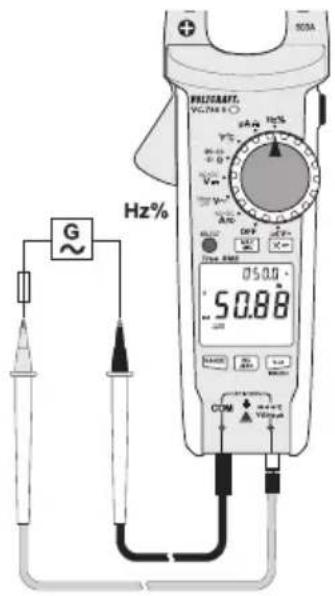

18. Messen – Frequenz (elektronisch)

Das Multimeter kann die Frequenz einer Signalspannung von 10 Hz bis 40 MHz messen und anzeigen. Der maximale Eingangsbereich beträgt 30 Vrms.

• Diese Messfunktion ist nicht für Netzspannungsmessungen geeignet.
• Für Netzspannungen wird die Frequenz zusätzlich zur gemessenen Spannung angezeigt. Sehen Sie in die zugehörigen Abschnitte.

- Beachten Sie die Eingangsgrößen in den technischen Daten.

1. Wählen Sie die Funktion . [Hz %] erscheint in der Anzeige.
2. Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
3. Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Signalgenerator, Schaltung usw.).
4. Die Hauptanzeige zeigt die gemessene Frequenz an. Die kleine Anzeige zeigt den Duty Cycle in % an.
5. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

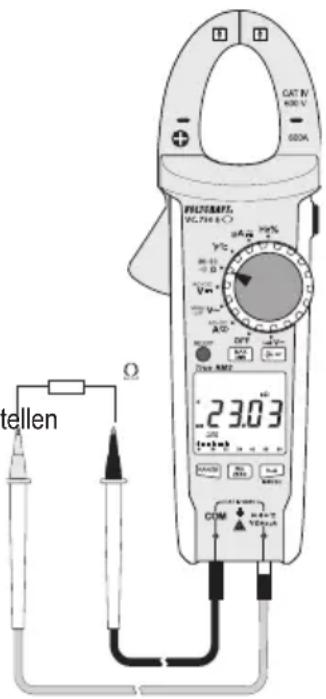

1. Reinigen Sie die Messpunkte, falls notwendig. Achten Sie darauf, dass die Messpunkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.
2. Wählen Sie die Funktion < Ω>. [ M Ω ] erscheint in der Anzeige. Die Hauptanzeige zeigt [ OL ] an.

3. Stecken Sie die rote Messleitung in die Messbuchse, die schwarze Messleitung in die COM-Messbuchse.

4. Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden.

- Daraufhin muss sich ein Widerstandswert von ca. 0 – 0,5 Ω einstellen (Eigenwiderstand der Messleitungen). Bei hochohmigen Messungen ist der Leitungswiderstand vernachlässigbar.

- Bei niederohmigen Messungen drücken Sie die REL/ZERO-Taste, um den Eigenwiderstand der Messleitungen nicht in die folgende Widerstandsmessung einfließen zu lassen. Die Anzeige wird auf 0 gesetzt, die automatische Bereichswahl AUTO deaktiviert und [ ▲] wird in der Anzeige erscheinen.

- Drücken Sie die REL/ZERO-Taste nur wenn ein Messwert angezeigt wird. Wird [OL] in der Anzeige angezeigt, hat die Taste keine Funktion.

1. Verbinden Sie die beiden Messspitzen mit dem Messobjekt.

2. Der Messwert (wenn nicht [OL]) wird, sofern das Messobjekt nicht hochohmig oder unterbrochen ist, in der Anzeige angezeigt.

3. Warten Sie, bis sich die Anzeige stabilisiert.

- Bei Widerständen >1 MΩ kann dies einige Sekunden dauern.

- Sobald [OL] (für Overload = Überlauf) in der Anzeige erscheint, haben Sie den Messbereich überschritten bzw. der Messkreis ist unterbrochen.

1. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

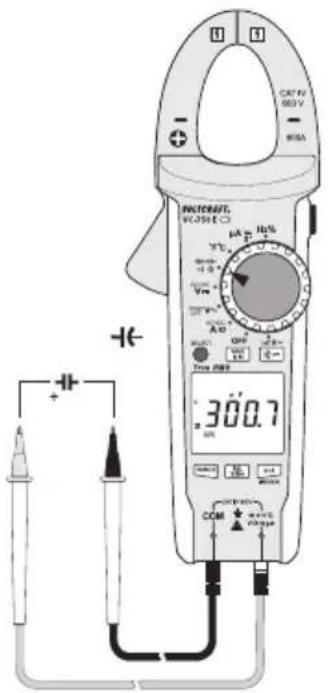

20. Messen – Kapazität

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.

1. Wählen Sie die Funktion < [n F] erscheint in der Anzeige.
2. Stecken Sie die rote Messleitung in die -Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
3. Aufgrund des empfindlichen Messeingangs kann es bei „offenen“ Messleitungen zu einer Wertanzeige in der Anzeige kommen. Drücken Sie die Taste REL/ZERO, um die Anzeige auf 0 zu setzen. Die automatische Bereichswahl AUTO wird deaktiviert und [ △] wird in der Anzeige erscheinen.
4. Bei kleinen Kapazitäten im nF-Bereich ist dies empfehlenswert.
5. Verbinden Sie die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol) mit dem Messobjekt (Kondensator).
6. Die Hauptanzeige wird nach einer kurzen Zeit die Kapazität anzeigen.
7. Warten Sie, bis sich die Anzeige stabilisiert hat.
8. Bei Kapazitäten >40 μF kann dies einige Sekunden dauern.
9. Wenn [OL] (für Overload = Überlauf) in der Anzeige erscheint, haben Sie den Messbereich überschritten.
10. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

CAT 4V 683 V WISA INTEURATE VCS19E CD 300.7 OFF 2.5V Power DCM CCM +/-

21. Messen – Temperatur

Während der Temperaturmessung darf nur der Temperaturfühler der zu messenden Temperatur ausgesetzt werden. Die Arbeitstemperatur des Messgerätes darf nicht über oder unterschritten werden, da es sonst zu Messfehlern kommen kann.

Der Kontakt-Temperaturfühler darf nur an spannungsfreien Oberflächen verwendet werden.

a) Einführung

• Dem Messgerät liegt ein Drahtfühler bei, der Temperaturen von -40 bis +250 °C messen kann.
• Um den vollen Messbereich (-40 bis +1000 °C) des Multimeters nutzen zu können sind optionale Typ-K-Thermofühler erhältlich. Zum Anschluss von Typ-K-Fühlern mit Miniatursteckern wird ein optionaler Adapterstecker benötigt.
• Zur Temperaturmessung können alle Typ-K-Thermofühler verwendet werden. Die Temperaturen können in °C oder °F angezeigt werden.

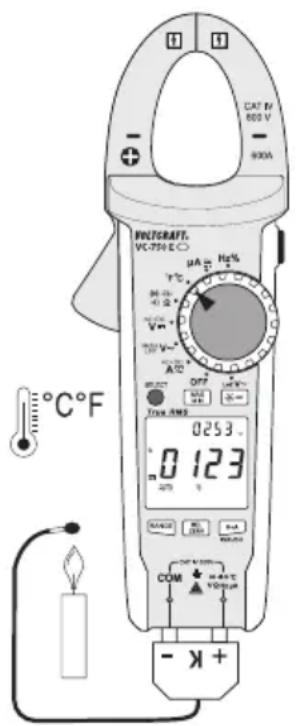

b) Messvorgang

1. Wählen Sie die Funktion < °C°F >. [°F °C ] erscheint in der Anzeige.

2. Stecken Sie die rote Messleitung in die Messbuchse, die schwarze Messleitung in die COM-Messbuchse.

3. Bei der Verwendung von optionalen Thermoelement-Fühlern mit Miniatursteckern verbinden Sie den Temperaturfühler polungsrichtig mit dem erforderlichen Messadapter.

4. Die beiden Kontakte des Thermoelementsteckers sind unterschiedlich breit, so dass ein falscher Anschluss verhindert wird.

5. Die Hauptanzeige zeigt die Temperatur in °C an. Die kleine Anzeige zeigt die Temperatur in °F an.

- Bei Anzeige von [OL] wurde der Messbereich überschritten oder der Fühler ist unterbrochen.

1. Entfernen Sie nach Messende den Fühler und schalten Sie das Multimeter aus.

CAT 6V 800 V - 900A BOLTSRAFT. VC-750 E O μA Hg% + - 200 V - 100 V - 300 V - OFF - Current: 100 Ω - Time: 100 Ω - 0253 - 0.123 - 240 V - COM + - Voutum - K+

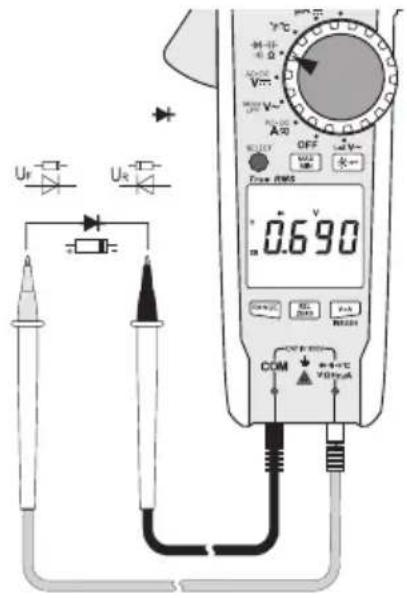

22. Testen – Diode

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

1. Wählen Sie die Funktion < ▶[ V ] erscheint in der Anzeige.
2. Stecken Sie die rote Messleitung in die Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
3. Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0.000 V einstellen.
4. Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
5. In der Hauptanzeige wird die Durchlassspannung „UF“ in Volt (V) angezeigt.
6. Bei Anzeige von [OL] wird die Diode in Sperrrichtung (UR) gemessen oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle eine gegenpolige Messung durch.
7. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

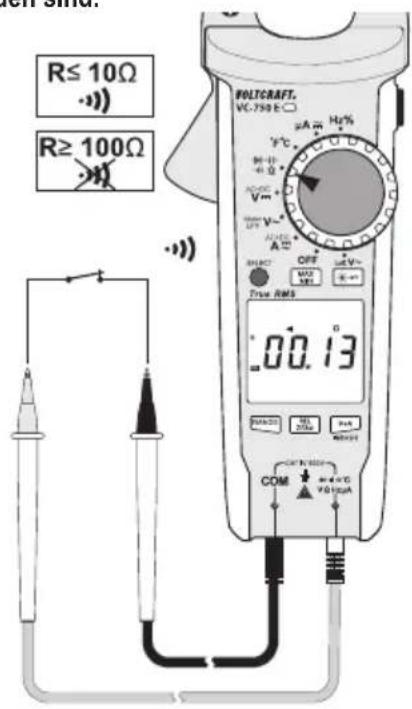

23. Testen – Durchgang

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

1. Wählen Sie die Funktion < >>] erscheint in der Anzeige.
2. Stecken Sie die rote Messleitung in die Messbuchse, die schwarze Messleitung in die COM-Messbuchse.
3. Als Durchgang wird ein Messwert ≤ 10 Ω erkannt und es ertönt ein Piepton.
4. Der Messbereich reicht bis 600 Ω.
5. Bei Anzeige von [OL] haben Sie den Messbereich überschritten bzw. der Messkreis ist unterbrochen.
6. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

R≤ 10Ω R≥ 100Ω POLTGRAFT. VC-750 E μA m Hz% V°C H=0 V=0 A=100 OFF OFF V=0 T### RMS 0.13 COM V=0 V=10μA

24. Testen – Motordrehrichtung (3-Phasen)

a) Einführung

Das Multimeter kann über die Messfunktion „Motor“ die Drehrichtung in einem 3-Pasen-Stromnetz identifizieren. Zur Drehrichtungsanzeige werden nur 2 Messleitungen benötigt. Während der Identifikation müssen die Außenleiter L1, L2 und L3 nacheinander abgetastet werden. Das Multimeter erkennt die Phasenverschiebung und zeigt im Anschluss die Drehrichtung (Drehfeld) mit einem Pfeilsymbol an.

b) Spezielle Hinweise

• Bei der Messung von 3-Phasen Motorantrieben mit frequenzvariabler Drehzahlsteuerung (VFD) können Störungen (PWM-Interferenzen) auftreten.
• Um diese Störungen zu minimieren, wird eine längere Messzeit (≥30s) erforderlich.
• Die Nennspannungsanzeige erfolgt in diesem Fall nur als Referenzwert. Die angegebene Genauigkeit gilt nicht für drehzahlgesteuerte Motorantriebe.

c) Testvorgang

1. Wählen Sie die Funktion < √\~
2. Drücken und halten Sie die SELECT-Taste bis [ 🔍 ] in der Anzeige blinkt. Die < Motor > Funktion is aktiviert.
3. [AC V Hz] erscheint in der Anzeige.
4. Die automatische Messbereichseinstellung wird deaktiviert und der 600 V-Bereich ausgewählt.

5. Hinweis: Falls die Funktion aktiviert ist, ist es nicht möglich die Funktion zu aktivieren.

6. In der Hauptanzeige wird ca. 0.0 V angezeigt

7. Stecken Sie die rote Messleitung in die Messbuchse, die schwarze Messleitung in die COM-Messbuchse.

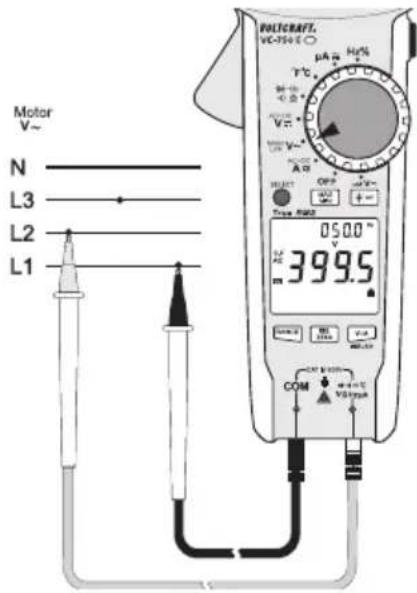

8. Verbinden Sie die schwarze Messspitze mit dem Außenleiter L1. Diese Verbindung bleibt für den Test unverändert.
9. Verbinden Sie die rote Messspitze mit dem Außenleiter L2.

10. Sobald das Messgerät zwei Außenleiter erkennt:

11. Ein Piepton signalisiert die Detektion und [ leuchtet stetig.

12. Die Hauptanzeige zeigt die Nennspannung an.

13. Die kleine Anzeige zeigt die Frequenz an.

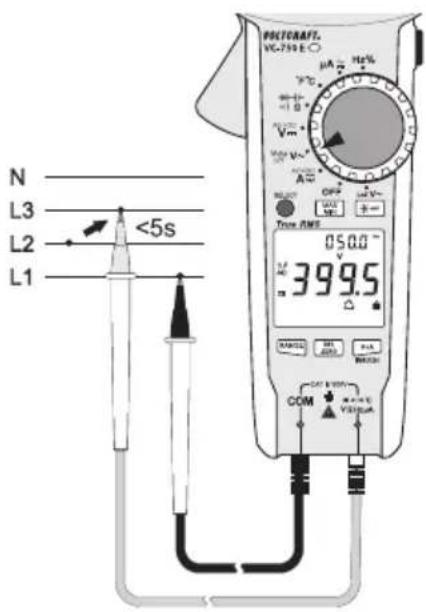

14. Wechseln Sie nun innerhalb von 5 Sekunden die rote Messspitze zum Außenleiter L3.

- Wird die Zeit zum Messstellenwechsel überschritten, bricht das Multimeter die Messung ab und die Funktion muss neu gestartet werden.

Motor V~ N L3 L2 L1 POLICRAFT. VC-750-E O μA μB Hz% Tc V V 0500 ° 399.5 0 V A A A COM COM B COM C COM D COM E COM F COM G COM H COM I COM J COM K COM L COM M COM N COM O COM P COM Q COM R COM S COM T COM U COM V COM W COM X COM Y COM Z

N L3 L2 L1 <5s PEGRAFT VC-750 E μA Hg% Vm OFF RATIO TIME TIME 05:00 V 399.5 COM CAT V 100V V 100V V 100V

1. Das Messgerät wertet bei korrektem Messstellenwechsel die Phasenverschiebung der drei nacheinander ermittelten Außenleiter aus und zeigt die Drehrichtung über zwei Symbole in der Anzeige an:

2. 3=2Im Uhrzeigersinn = Rechtsdrehend

3. Entgegen dem Uhrzeigersinn = Linksdrehend

4. Für eine weitere Messung drücken Sie einmal kurz die SELECT-Taste. Befolgen Sie die zuvor beschriebenen Schritte.

5. Um die Funktion zu deaktivieren, drücken und halten Sie die SELECT-Taste für 2 Sekunden.
6. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das Multimeter aus.

25. Reinigung und Wartung

a) Allgemein

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.

• Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden.
• Das Messgerät ist bis auf eine gelegentliche Reinigung, sowie den Batteriewechsel absolut wartungsfrei.

b) Reinigung

Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das Multimeter aus.

• Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.
• Zur Reinigung des Gerätes bzw. der Anzeige und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden.

26. Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie eingelegte Batterie und entsorgen Sie diese getrennt vom Produkt.

Entsorgung von gebrauchten Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

27. Behebung von Störungen

Mit dem Multimeter haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache Mögliche Abhilfe
Das Multimeter funktioniert nicht.	Sind die Batterien verbraucht?	Kontrollieren Sie den Zustand. Batteriewechsel.
Keine Messwertänderung. Ist eine falsche Messfunktion aktiv (AC/DC)?		Kontrollieren Sie die Anzeige (AC/DC) und schalten die Funktion ggf. um.
Keine Messung im μA-Messbereich möglich	Wurde der Messbereich überschritten?	Reduzieren Sie den Messstrom unter 2000 μA

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser technischer Support zur Verfügung.

28. Technische Daten

Anzeige......6000 Counts (Zeichen)

Messrate......ca. 3 Messungen/Sekunde

Messverfahren AC......True RMS, AC-gekoppelt

Messleitungslänge......je ca. 80 cm

Messimpedanz ≥10MΩ (V-Bereich, LoZ: 300 kΩ)

Messbuchsen-Abstand....19 mm (COM-V)

Stromzangen-Öffnung ....33 mm

Automatische Abschaltung ....ca. 15 Minuten, manuell deaktivierbar

Spannungsversorgung ....3 Micro-Batterien (AAA, LR03 oder baugleich)

Stromaufnahme......ca. 36 mA (ohne Anzeigenbeleuchtung)

Arbeitsbedingungen....+18 bis +28 °C (<75 % rF)

Betriebshöhe max. 2000 m

Lagertemperatur....-20 bis +60 °C (<80 % rF)

Gewicht.....ca. 340 g

Abmessungen (LxBxH)....235 x 83 x 45 mm

Messkategorie ....CAT IV 600 V

Verschmutzungsgrad 2

Sicherheit gemäß ......EN61010-1, EN 61010-031, EN 61010-2-032, EN 61010-2-033

Schutzart IP54 (Staub- und spritzwassergeschützt)

Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23 °C (± 5 °C), bei einer rel. Luftfeuchtigkeit von kleiner als 75 %, nicht kondensierend. Außerhalb dieses Temperaturbereiches gilt ein Temperaturkoeffizient: +0,1 x (spezifizierte Genauigkeit)/1 °C.

Die Messung kann beeinträchtigt werden wenn das Gerät innerhalb einer hochfrequenten, elektromagnetischen Feldstärke betrieben wird. In einem elektromagnetisch belastetem Umfeld bis 1 V/m erhöht sich die Genauigkeit um 5 % des Messwertes. Über 1 V/m ist nicht mehr spezifiziert und kann zu Fehlanzeigen führen.

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!

a) Gleichspannung V/DC

Bereich Auflösung Genauigkeit
6,000 V 0,001 V ±(0,6 % + 3)
60,00 V 0,01 V ±(0,9 % + 6)
600,0 V 0,1 V
Überlastschutz 600 V; Impedanz: 10 MΩSpezifizierter Messbereich: 5 – 100 % des Messbereichs

b) Wechselspannung V/AC

Bereich Auflösung Genauigkeit
6,000 V 0,001 V		± (1,0 % + 6)60,00 V 0,01 V
600,0 V 0,1 V
600,0 V „LoZ“ 0,1 V ± (2,5 % + 6)
600,0 V „Motor“ 0,1 V ± (2,0 % + 6)
Frequenzbereich 40 Hz – 1 kHz; Überlastschutz 600 V; Impedanz: 10 MΩ (LoZ: 300 kΩ)Spezifizierter Messbereich: 5 – 100 % des MessbereichsBei kurzgeschlossenem Messeingang ist eine Anzeige von ≤ 5 Counts möglich.Nach der Verwendung der LoZ-Funktion ist eine Regenerationszeit von 1 Minute erforderlich.
TrueRMS Scheitelwert (Crest Factor (CF)) ≤ 3 CF bis 600 VTrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 – 2,0 + 3%CF >2,0 – 2,5 + 5%CF >2,5 – 3,0 + 7%
Kriterien zur Phasenerkennung im „Motor“-Modus: >80 – 600 V/AC, 50 – 80 Hz

c) AC + DC Spannung

Bereich Auflösung Genauigkeit
6,000 V 0,001 V		± (2 % + 6)
60,00 V 0,01 V
600,0 V 0,1 V
Frequenzbereich 40 – 400 Hz; Überlastschutz 600 V;Spezifizierter Messbereich: 5 – 100 % des MessbereichsTrueRMS Scheitelwert (Crest Factor (CF)) ≤ 3 CF bis 600 VTrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 – 2,0 + 3%CF >2,0 – 2,5 + 5%CF >2,5 – 3,0 + 7%

d) Gleichstrom μA/DC

Bereich Auflösung Genauigkeit
2000 μA 1 μA ±(0,9 % + 6)
Überlastschutz 600 VAutomatische Strombegrenzung durch integrierte PTR-Bauelemente.

e) Wechselstrom μA/AC

Bereich Auflösung Genauigkeit
2000 μA 1 μA ±(1,5 % + 6)
Frequenzbereich 40 – 400 Hz; Überlastschutz 600 VAutomatische Strombegrenzung durch integrierte PTR-Bauelemente.

f) Wechselstrom A/AC (Zangenmessung)

Bereich Auflösung Genauigkeit
			40 – 100 Hz >100 – 400 Hz
A 60,00 A 0,01 A			±(1,8 % + 8) ±(3,5 %	+ 6)
	600,0 A 0,1 A
Frequenzbereich 40 – 400 Hz; Überlastschutz 600 VSpezifizierter Messbereich: 5 – 100 % des MessbereichsBei offenem Messeingang ist eine Anzeige von <2 Counts möglich
TrueRMS Scheitelwert (Crest Factor (CF)) ≤3 CF bis 600 VTrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 – 2,0 + 3%CF >2,0 – 2,5 + 5%CF >2,5 – 3,0 + 7%

g) AC + DC Strom

Range Resolution Accuracy
		40 – 100 Hz 100 – 400 Hz
60,00 A 0.01 A		±(3 % + 6) ±(4.5 % + 6)
600,0 A 0.1 A
600 A Überlastschutz
True RMS für Bereich 5 – 10 %Frequenzbereich 40 – 400 Hz;TrueRMS Scheitelwert (Crest Factor (CF)) ≤3 CF bis 600 VTrueRMS Scheitelwert für Nicht-Sinusförmige Signale zzgl. Toleranzaufschlag:CF >1,0 – 2,0 + 3%CF >2,0 – 2,5 + 5%CF >2,5 – 3,0 + 7%

h) Widerstand

Bereich Auflösung Genauigkeit
600,0 Ω* 0,1 Ω ±(1,2 % + 3)
6,000 kΩ 0,001 kΩ		±(1,0 % + 3)60,00 kΩ 0,01 kΩ
600,0 kΩ 0,1 kΩ
6,000 MΩ 0,001 MΩ ±(1,5 % + 3)
60,00 MΩ 0,01 MΩ ±(2,5 % + 6)
Überlastschutz 600 VMessspannung: ca. -2,8 V (60/600 Ω-Messbereich), -1 V (restliche Messbereiche)Messstrom ca. -1,4 mA*Genauigkeit nach Abzug des Messleitungswiderstandes

i) Akustischer Durchgangsprüfer

Messbereich Auflösung
99,99 Ω 0,01 Ω
≤10 Ω DauertonÜberlastschutz: 600 VPrüfspannung ca. -3,2 VPrüfstrom -1,4 mA

j) Kapazität

Bereich Auflösung Genauigkeit
60,00 nF 0,01 nF		± (4 % + 6)
600,0 nF 0,1 nF
6,000 μF 0,001 μF
60,00 μF 0,01 μF
600,0 μF 0,1 μF
6,000 mF 0,001 mF ± 10 %
60,00 mF 0,01 mF ± 13 %
Überlastschutz 600 VGenauigkeit gültig mit angewendeter REL-Funktion

k) Diodentest

Prüfspannung Auflösung
ca. 3,0 V/DC 0,001 V
Überlastschutz: 600 V; Prüfstrom: 1,8 mA typ.

I) Frequenz „Hz“ (elektronisch)

Bereich Auflösung Genauigkeit
10 Hz – 99.99 Hz* 0,01 Hz		±(0,1 % + 5)
999,9 Hz 0,1 Hz
9,999 kHz 0,001 kHz
99,99 kHz 0,01 kHz
999,9 kHz 0,1 kHz
40,00 MHz 0,01 MHz
Überlastschutz 600 VSignalpegel (ohne Gleichspannungsanteil):≤100 kHz: 200 mV – 30 Vrms>100 kHz – <1 MHz: 600 mV – 30 Vrms≥1 MHz – <10 MHz: 1 V – 30 Vrms10 MHz – 40 MHz: 1,8 V – 30 Vrms*Der Frequenzmessbereich beginnt ab 10 HzDer Regelmessbereich ist bis ≤10 kHz vorgesehen

m) Frequency "Hz" (elektrisch)

Range Resolution Accuracy
40 – 400 Hz 0.1 Hz Not specified
Signal level: Sensitivity ≥30 VrmsA/AC 40 – 400 Hz Auflösung: 0,1 HzV/AC 40 – 1 kHz Auflösung: 0,1 Hz – 1 HzSpezifizierter Messbereich: 5 – 100 % des Messbereichs

n) Temperatur

Range Resolution Accuracy*
-40 to 0 °C 1 °C ± 5 °C
>0 to +600 °C 1 °C ±(2 % + 5 °C)
>+600 to +1000 °C 1 °C ±(2.5 % + 5 °C)
-40 to +32 °F 1 °F ± 9 °F
>+32 to +1112 °F 1 °F ±(2 % + 9 °F)
>1112 to +1832 °F 1 °F ±(2.5 % + 9 °F)
*Without sensor toleranceSensor type: Type K thermal elementOverload protection: 600 V

Page

- Elektronisch: 10 Hz – 40 MHz (max. 30 Vrms)

- Elektrisch: 40 – 400 Hz (30 – 600 Vrms)

- sterke magnetische of elektromagnetische velden

18. Meten – frequentie (elektronisch)

28. Technische gegevens

I) Frequentie "Hz" (elektronisch)

m) Frequentie "Hz" (elektrisch)
