Marke	Dynamic
Modell	Dynamix 551060
Produkttyp	Professionelle Küchenmaschine
Stromversorgung	110-120V / 220-240V, 50-60Hz
Leistung (Pürierstab 160)	160 W (1,2 A bei 110-120V)
Leistung (Pürierstab 190)	250 W (1,4 A bei 110-120V)
Höchstgeschwindigkeit (Pürierstab/Mixer)	0 - 13.000 U/min
Höchstgeschwindigkeit (Dynamix-Schneebesen)	0 - 2.500 U/min
Höchstgeschwindigkeit (Kartoffelstampfer)	0 - 300 U/min
Höchstgeschwindigkeit (Cutter-Aufsatz)	0 - 2.500 U/min
Empfohlene Betriebsdauer	0 - 3 Minuten
Länge des Pürierstabs 160	160 mm
Länge des Pürierstabs 190	190 mm
Länge des Dynamix-Schneebesens	185 mm
Länge des Kartoffelstampfers	126 mm
Gewicht (Pürierstab 160/190)	1,0 kg / 1,2 kg
Gewicht (Mixeraufsatz)	1,0 kg
Gewicht (Dynamix-Schneebesen)	1,3 - 1,4 kg
Gewicht (Cutter-Aufsatz)	1,4 kg
Schalldruckpegel	60 dB
Elektrische Klasse	Klasse II (Doppelisolierung)
Hauptfunktionen	Pürieren, Mixen, Schneebesen, Stampfen, Hacken (Cutter-Aufsatz)
Pflege und Reinigung	Feuchter Schwamm, Reinigung der Glocke in klarem Wasser 3s, Motor nicht eintauchen, keinen Wasserstrahl verwenden
Sicherheit	Nicht im Leerlauf betreiben, vor Entnahme aus Flüssigkeit ausschalten, zum Wechseln des Zubehörs Netzstecker ziehen, scharfes Messer, Verwendung durch Kinder ab 8 Jahren unter Aufsicht
Ersatzteile	Erhältlich: Messer, Dichtungen, Wellen, Glocken, Schneebesen usw. (siehe Diagramme)
Garantie	1 Jahr gegen Fabrikationsfehler (Teile und Arbeit)

Häufig gestellte Fragen - Dynamix 551060 Dynamic

Welches Zubehör wird mit dem Dynamix 551060 geliefert?

Die Küchenmaschine Dynamic Dynamix 551060 wird mit mehreren Zubehörteilen geliefert: einem Pürierstab (Versionen 160 oder 190 mm), einem Mixeraufsatz, einem Dynamix-Schneebesen, einem Kartoffelstampfer und einem Cutter-Aufsatz. Jedes Zubehör wird auf den Motorblock geschraubt.

Wie verwende ich den Pürierstab richtig?

Schrauben Sie das Zubehör bis zum Anschlag auf den Motorblock. Halten Sie das Gerät am Griff, legen Sie einen Finger auf den Auslöser G, ohne zu drücken, und drücken Sie dann zum Starten. Loslassen zum Stoppen. Für optimale Effizienz halten Sie das Gerät senkrecht, etwa 2/3 der Flüssigkeitshöhe, ohne die Glocke auf den Boden des Behälters zu setzen. Betreiben Sie das Gerät niemals im Leerlauf.

Welche Leistung und Spannung hat das Gerät?

Das Gerät arbeitet mit 110-120V oder 220-240V, 50-60 Hz. Die Leistung hängt vom Zubehör ab: 160 W (1,2 A) für Pürierstab 160, 250 W (1,4 A) für Pürierstab 190. Sehen Sie auf dem Typenschild für die genauen Werte.

Wie reinige ich die Küchenmaschine?

Reinigen Sie den Motorblock mit einem leicht feuchten Schwamm oder Tuch. Für das Innere der Glocke lassen Sie das Gerät 3 Sekunden in klarem Wasser laufen. Reinigen Sie den Stab mit klarem Wasser, gegebenenfalls mit Spülmittel. Achtung vor scharfen Klingen. Den Motorblock niemals eintauchen und keinen Wasserstrahl oder Dampfreiniger verwenden.

Ist das Gerät für den professionellen Einsatz geeignet?

Ja, dieses Gerät ist für die gewerbliche Nutzung in Küchen von Restaurants, Kantinen, Krankenhäusern, Bäckereien, Metzgereien usw. bestimmt. Es ist nicht für die kontinuierliche Lebensmittelproduktion ausgelegt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Schalten Sie das Gerät nur ein, wenn das Messer eingetaucht ist. Schalten Sie es aus, bevor Sie das Gerät aus der Flüssigkeit nehmen. Ziehen Sie immer den Stecker, um Zubehör zu wechseln oder zu reinigen. Lassen Sie keine Flüssigkeit in den Motor eindringen. Die Klingen sind gefährlich: plausibles Schnittrisiko. Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Verwenden Sie niemals nicht empfohlenes Zubehör.

Wie pflege ich die Klingen und Dichtungen?

Überprüfen Sie regelmäßig die Schärfe des Messers und ersetzen Sie es bei Bedarf. Prüfen Sie die Dichtheit des Tauchrohrs, indem Sie die Dichtung nach dem Entfernen des Messers inspizieren. Überprüfen Sie auch den Zustand des Netzkabels (Kupferdrähte nicht sichtbar). Für Wartungsarbeiten wenden Sie sich an den Kundendienst.

Was tun bei einer Panne oder Fehlfunktion?

Kontaktieren Sie Ihren Händler oder senden Sie das Gerät in stabiler Verpackung an Dynamic (Adresse in Frankreich oder Kanada). Rücksendungen müssen portofrei sein. Das Gerät hat 1 Jahr Garantie gegen Fabrikationsfehler (Teile und Arbeit). Die Garantie deckt keine Brüche durch Fall, Stoß, unsachgemäße Verwendung oder Nichtbeachtung der Anweisungen.

Kann man den Cutter-Aufsatz zum Hacken von Fleisch verwenden?

Ja, der Cutter-Aufsatz kann zum Zerkleinern, Mixen und Hacken von Gemüse, Kräutern, Trockenfrüchten, Fleisch, Parmesan usw. verwendet werden. Er kann auch für Mürbeteig oder Brotteig verwendet werden. Verwenden Sie ihn nur für Lebensmittelzubereitungen.

Wie baue ich den Mixeraufsatz zur Reinigung auseinander?

Der Mixeraufsatz hat ein spezielles Demontagewerkzeug (Ref. 1425). Gehen Sie wie folgt vor: Entfernen Sie zuerst den Hammer, dann die Glocke und schließlich die Antriebswelle. Weitere Details finden Sie in der Explosionszeichnung in der Anleitung. Nach der Reinigung in umgekehrter Reihenfolge wieder zusammenbauen.

BEDIENUNGSANLEITUNG Dynamix 551060 Dynamic

DE Bedienungs und Wartungsanleitung

EMGA 551050-060 G20M 1

EMGA

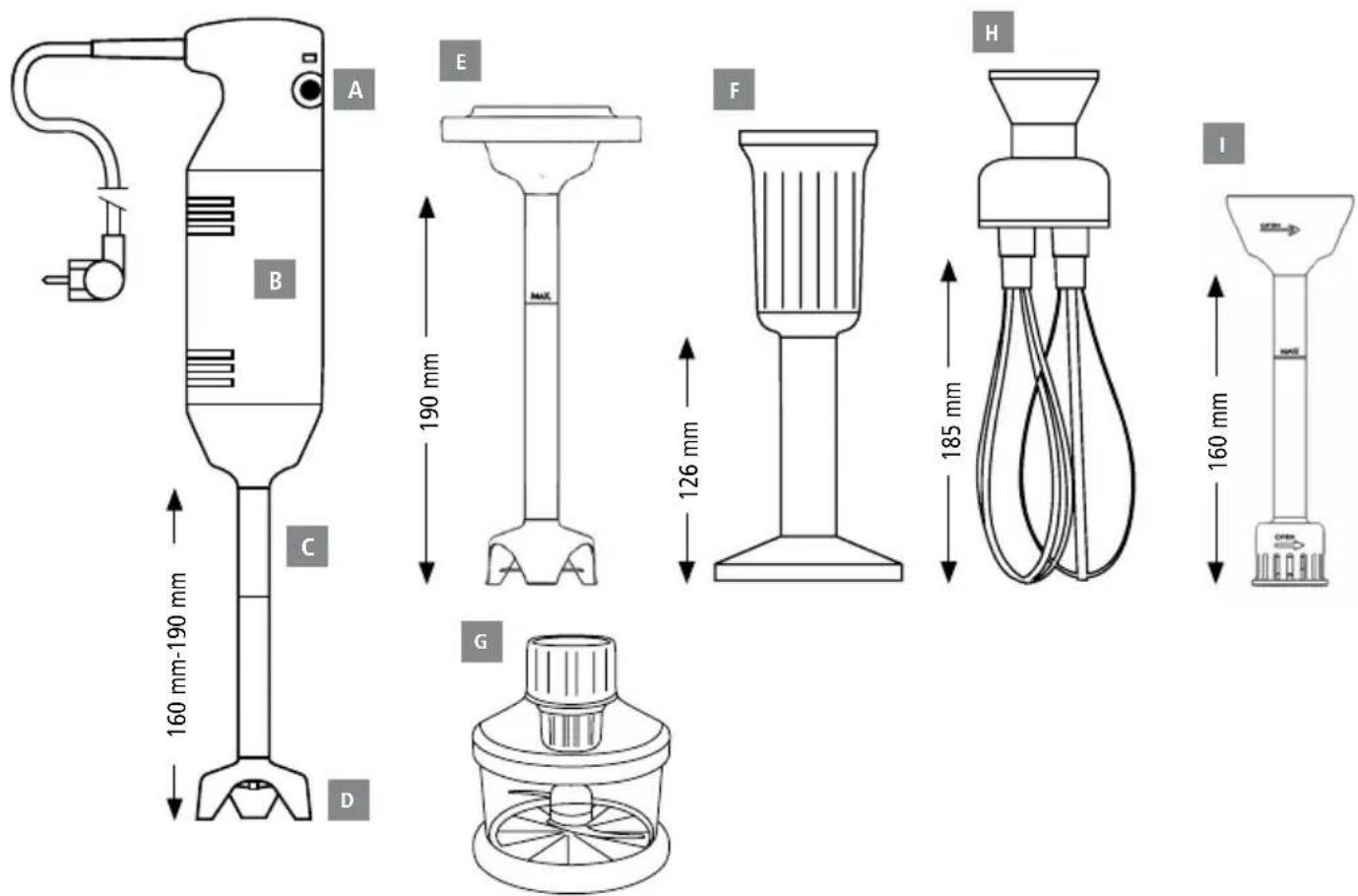

Omschrijving /Description / Description / Beschreibung

Bol Cutter 0,8 l.

A Blokkagehendel / Gâchette / Control Lever / Druckschalter

B Motor / Moteur / Motorblock / Motor

C Rvs mixerstaaf / Tube de plongée en acier inox alimentaire / Stainless steel mixer tube / Mixerfuß, Tauchrohr aus rostfreiem, lebensmittel- verträglichem Edelstahl

D Cloche en acier inox alimentaire / Stainless steel guard / Schutzglocke

E Dynashake Staaf / Pied Dynashake / Dynashake Attachment / Dynashake Fuß

F Pureerunit / Pied presse-purée / Foodmill ricer / Pürierstab

G Hakker / Bol cutter / Cutter bowl / Kutterschüssel /

ELEKTRISCHE AANSLUITING

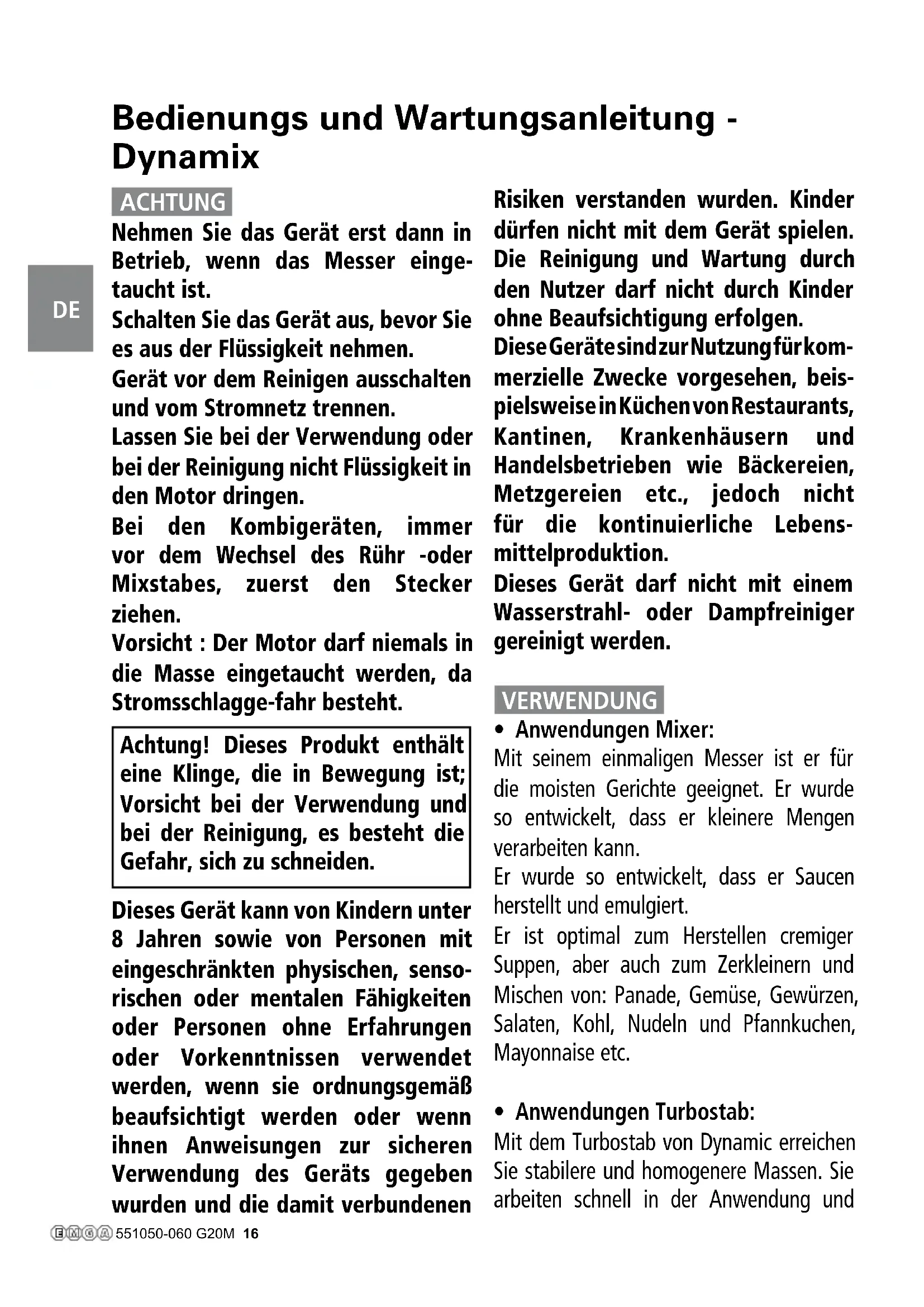

Bedienungs und Wartungsanleitung - Dynamix

ACHTUNG

Nehmen Sie das Gerät erst dann in Betrieb, wenn das Messer eingetaucht ist.

Schalten Sie das Gerät aus, bevor Sie es aus der Flüssigkeit nehmen.

Gerät vor dem Reinigen ausschalten und vom Stromnetz trennen.

Lassen Sie bei der Verwendung oder bei der Reinigung nicht Flüssigkeit in den Motor dringen.

Bei den Kombigeräten, immer vor dem Wechsel des Rühr -oder Mixstabes, zuerst den Stecker ziehen.

Vorsicht : Der Motor darf niemals in die Masse eingetaucht werden, da Stromsschlagge-fahr besteht.

Achtung! Dieses Produkt enthält eine Klinge, die in Bewegung ist; Vorsicht bei der Verwendung und bei der Reinigung, es besteht die Gefahr, sich zu schneiden.

Dieses Gerät kann von Kindern unter 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Personen ohne Erfahrungen oder Vorkenntnissen verwendet werden, wenn sie ordnungsgemäß beaufsichtigt werden oder wenn ihnen Anweisungen zur sicheren Verwendung des Geräts gegeben wurden und die damit verbundenen Risiken verstanden wurden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Nutzer darf nicht durch Kinder ohne Beaufsichtigung erfolgen.

Diese Gerätesind zur Nutzung für kommerzielle Zwecke vorgesehen, beispielsweise in Küchen von Restaurants, Kantinen, Krankenhäusern und Handelsbetrieben wie Bäckereien, Metzgereien etc., jedoch nicht für die kontinuierliche Lebensmittelproduktion.

Dieses Gerät darf nicht mit einem Wasserstrahl- oder Dampfreiniger gereinigt werden.

VERWENDUNG

- Anwendungen Mixer:

Mit seinem einmaligen Messer ist er für die moisten Gerichte geeignet. Er wurde so entwickelt, dass er kleinere Mengen verarbeiten kann.

Er wurde so entwickelt, dass er Saucen herstellt und emulgiert.

Er ist optimal zum Herstellen cremiger Suppen, aber auch zum Zerkleinern und Mischen von: Panade, Gemüse, Gewürzen, Salaten, Kohl, Nudeln und Pfannkuchen, Mayonnaise etc.

- Anwendungen Turbostab:

Mit dem Turbostab von Dynamic erreichen Sie stabilere und homogenere Massen. Sie arbeiten schnell in der Anwendung und

Bedienungs und Wartungsanleitung - Dynamix

erzielen cremigere Suppen. Dressings werden schnell, homogen emulgiert. Sie erreichen eine hohe und effiziente Stabilität. Damit braucht man kein feinmaschiges Küchensieb mehr.

- Anwendungen Rührbesen:

Zur einfachen Herstellung von Teig, Cremes, Schaum und insbesondere:

• Von 2 bis 12 Eiweißen, die zunächst langsam geschlagen werden, bis sie weiß werden, und danach mit hoher Geschwindigkeit, so dass sie eine unvergleichliche Steifheit erlangen.
• Ebenso können Sie problemlos Biskuitmassen, Marzipan, Meringen, Buttercremes, Soufflés, Schlagsahne, verschiedene Cremes und Soßen, Crepe-Teig, geschlagenen Käse, Mayonnaise, etc. herstellen.

- Anwendungen Pürierstab:

Mit dem Pürierstab können Sie einfach und schnell feine Pürees aus Kartoffeln, Karotten, Blumenkohl, Erbsen, Rüben, Tomaten u.v.m. herstellen.

Konfituren, Kompott und Fruchtoromes sond ebenfalls schnell erledigt.

- Anwendungen Kutterschüssel:

Ist ideal zum Zerkleinern von Zwiebeln, Knoblauch, Kräutern, Nüssen etc. für Pestos, Pürrees und vieles mehr. Egal ob grob oder klein!

Dieses Gerät ist ausschließlich zum

Zubereiten von Lebensmitteln zu verwenden; möchten Sie es anderweitig verwenden, setzen Sie sich bitte mit uns in Verbindung.

BETRIEB

Schrauben Sie das Zubehör bis zum Anschlag auf den Motorblock.

Halten Sie den MIXER am Griff in einer Hand und legen Sie einen Finger auf die Starttaste (G) (ohne darauf zu drücken).

Drücken Sie nun auf die Starttaste (G); das Gerät ist nun in Betrieb.

Um das Gerät auszuschalten, lassen Sie die Starttaste (G) los.

- Sicherheitshinweise zur Verwendung des Geräts:

Nehmen Sie das Gerät niemals im Leerlauf außerhalb eines Behälters in Betrieb.

Gerät nach jeder Verwendung vom Stromnetz trennen.

Für eine höhere Wirkung empfehlen wir, das Gerät aufrecht zu halten, ohne die Schutzglocke auf dem Boden des Kochtopfs aufzusetzen, wie es in der folgenden Skizze dargestellt wird (etwa 2/3 des Stabs eintauchen).

1/3 2/3

Bedienungs und Wartungsanleitung - Dynamix

Verwenden Sie niemals Zubehörteile, die nicht vom Hersteller empfohlen wurden. Sie können eine mögliche Gefahrenquelle für den Benutzer darstellen und das Gerät beschädigen. Verwenden Sie nur Originalkomponenten und –zubehörteile.

INSTANDHALTUNG

Die Reinigung des Geräts kann mit einem leicht feuchten Schwamm oder Tuch erfolgen.

Zum Reinigen des Inneren der Glocke schalten Sie das Gerät mit dem Stab und der Glocke für 3 Sekunden in klarem Wasser ein.

Reinigung des Fußes mit klarem Wasser, gegebenenfalls mit Geschirrspülmittel.

Vorsicht: bitte den Mixstab mit Messer sehr vorsichtig reinigen um Verletzungen zu vermeiden!

NIEMALS das Gerät unter fließendem Wasser reinigen.

NIEMALS den Motorblock in eine Flüssigkeit eintauchen.

REINIGUNG

Folgendes sollte regelmäßig überprüft werden:

• Der Zustand des Netzkabels (die Kupferdrähte des Kabels dürfen nicht sichtbar sein).
• Die Dichtheit des Stabs (durch Sichtprüfung des Zustands der Dichtung

nach Herausnehmen des Messers).

- Die Schärfe des Messers. Ersetzen Sie gegebenenfalls das Messer.

Wenn das Kabel beschädigt ist, muss dieses ausschließlich durch unseren Kundendienst oder qualifiziertes Personal ersetzt werden.

ELEKTRISCHER ANSCHLUSS

Der Mixer ist in Klasse II, doppelte Isolation eingestuft. Stromzuführung 230 Volt. Es ist keine Erdung erforderlich. Der Motor ist entstört.

Die Installation ist durch einen Fehlerstromschutzschalter und eine Sicherung vom Typ 10 A zu schützen.

Eine normierte Einphasen-Steckdose 10/16 A vorsehen.

Übereinstimmung der Spannung des Stromnetzes mit dem auf dem Typenschild des Ladegeräts angegeben Wert überprüfen.

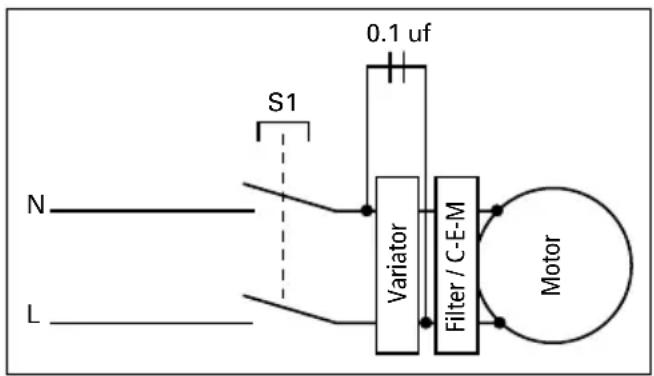

ELEKTROPLAN

0.1 uf S1 N L Variator Filter / C-F-M Motor

Bedienungs und Wartungsanleitung - Dynamix

KONFORTMITÄTSBESCHEINIGUNG CE KUNDENDIENST UND GARANTIE

Hiermit bescheinigen wir das der Mixer von Dynamic folgenden Richtlinien für Hygiene und Sicherheit entsprechen : EN12853.

werden, mit Datum, Unterschrift und Stempel. Sollte das Gerät selbstständig, ohne Absprache geöffnet oder repariert werden, erlischt die Garantie.

- Kundendienst und Garantie: Im Falle einer Funktionsstörung des Dynamix Nomad mixer wenden Sie sich bitte an den Fachhändler bei dem Sie das Gerät gekauft haben, oder senden Sie das Gerät direkt an uns zur Reparatur.

Im Falle einer Funktionsstörung des Dynamix Nomad wenden Sie sich bitte an den Fachhändler bei dem Sie das Gerät gekauft haben, oder senden Sie das Gerät direkt an uns zur Reparatur.

DYNAMIC PROFESSIONAL - GROUPE NADIA GMBH

Robert Koch Straße 7 77694 Kehl – Auenheim Tel. : [phone] / 886 45-0 Fax: [phone] e-mail : [e-mail]

- Garantie:

Auf unsere Geräte erhalten Sie ein Jahr Garantie, ab Kauf-datum. Wir gewähren diese Garantie auf alle elektrischen und mechanischen Teile.

Ausgenommen von der Garantie, sind defekte Teile durch mutwillige Beschädigungen, Bruch z. B. durch Fall oder Überbeanspruchung der Geräte, Ebenfalls ausgeschlossen sind Verschleißteile.

Für die Gültigkeit der Garantie muss die Garantiekarte vom Verkäufer ausgefüllt

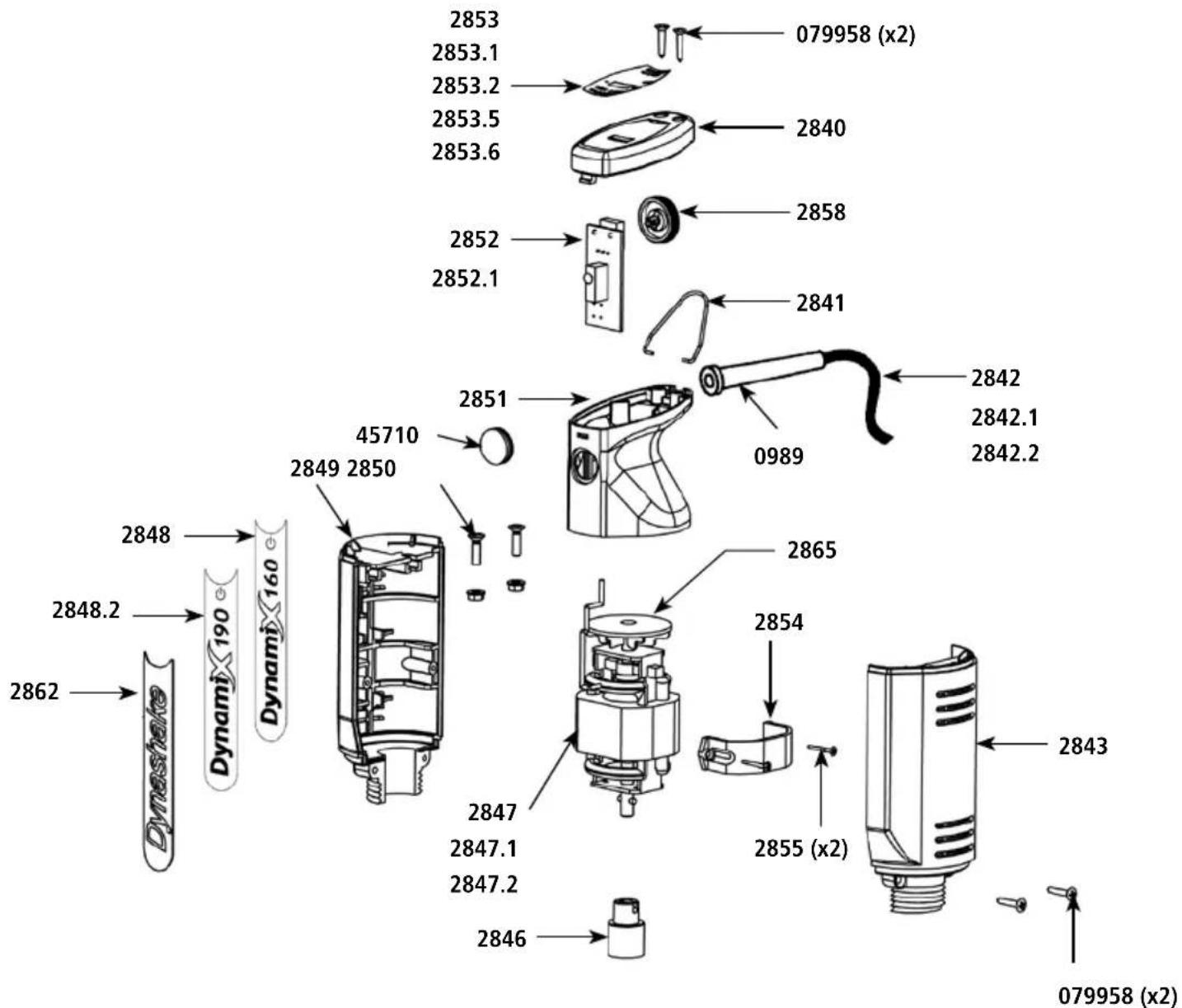

Eclaté - Nomenclature / Schematic and part list / Explosionszeichnung - Stückliste / Esploso ricambi / Esquema - Nomenclatura / Gedemonteerd aanzicht - Nomenclatuur / Início - Nomenclatura / Räjähdyskuva - nimikkeet

	FR EN DE IT
0989	Passe-fil 230 V	Strain relief 230 V	Zugentlastung	Gommino pessacavo 230V
079958	Vis de couvercle ou poignée (les 2)	Cover or handle screws (2)	Griffschrauben	Coppia viti coperchio impugnatura
2840	Couvercle Cover Deckel Coperchio impugnatura
2841	Accroche mixeur Hook Bügel	Gancetto di supporto
2842	Câble d'alimentation Europe 230 V	Power cord 230 V	Netzkabel 230 V	Cavo di alimentazione 230 V
2842.1	Câble d'alimentation Europe 115 V	Power cord 115 V	Netzkabel 115 V	Cavo di alimentazione 115 V
2842.2	Câble d'alimentation UK	Power cord UK	Netzkabel UK	Cavo di alimentazione UK
2843	Poignée droite	Right handle	Motorgehäuse rechts	Carter destro maniglia
2846	Cage d'accouplement	Coupling	Kupplung	Giunto di accoppiamento
2847	Moteur 230 V	Motor 230 V	Motor komplett 230 V	Motore completo 230 V
2847.1	Moteur 115 V	Motor 115 V	Motor komplett 115 V	Motore completo 115 V
2847.2	Moteur 230V - D190	Motor 230 V - D190	Motor komplett 230 V - D190	Motore completo 230 V - D190
2848	Etiquette Dynamic 160	Dynamic label 160	Aufkleber "Dynamic" 160	Striscia decorata Dynamic 160
2848.2	Etiquette Dynamic 190	Dynamic label 190	Aufkleber "Dynamic" 190	Striscia decorata Dynamic 190
2849	Poignée gauche	Left handle	Motorgehäuse links	Carter sinistro maniglia
2850	Vis + rondelle + écrou de poignée (les 2)	Screws + washer + handle nuts (2)	Motorschrauben	Coppia viti impugnatura con rondella e dado
2851	Capot	Hood	Griffschale mit Loch	Impugnatura
2852	Circuit de commande + variateur 230V	Circuit board + speed variator 230V	Platine Drehzahlregulierung 230V	Circuito di comando 230V
2852.1	Circuit de commande + variateur 115V	Circuit board + speed variator 115V	Platine Drehzahlregulierung 115V	Circuito di comando 115V
2853	Étiquette d'identification 160 (230 V)	ID label 160 (230 V)	Typenschild 160 (230 V)	Etichetta di identificazione 160 (230V)
2853.1	Étiquette d'identification 160 (115 V)	ID label 160 (115 V)	Typenschild 160 (115 V)	Etichetta di identificazione 160 (115V)
2853.2	Étiquette d'identification 190 (230 V)	ID label 190 (230 V)	Typenschild 190 (230 V)	Etichetta di identificazione 190 (230V)
2853.5	Etiquette d'identification Dynashake (230V)	ID label Dynashake (230V)	Typenschild Dynashake (230V)	Etichetta di identificazione Dynashake (230V)
2853.6	Etiquette d'identification Dynashake (115V)	ID label Dynashake (115V)	Typenschild Dynashake (115V)	Etichetta di identificazione Dynashake (115V)
2854	Ceinture pour moteur	Motor belt	Motorhalterung	Semiguscio per motore
2855	Vis pour ceinture moteur	Screws for motor belt	Schrauben für Motorhalterung	Viti per semiguscio motore
2858	Molette variateur	Variator knob	Kupplung mit Stift	Maneta de variador
2862	Etiquette Dynashake 230V	Dynashake label	Aufkleber Dynashake	Striscia decorata Dynashake
2865	Turbine	Fan	Lüfterrad	Turbina
45710	Bouchon de protection	Handle cap protectors	Schutzkappe	Gomma copri pulsante

	ES	NL	PT	FI
0989	Pasahilos 230 V	Snoerverloop 230 V	Passa-cabo 230 V	Johdon läpivienti 230 V
079958	Tornillos de la tapadera (x2)	Schroef voor deksel of handvat (beide)	Parafuso de tampa ou pega (os 2)	Kannen tai kahvan ruuvit (2 kpl)
2840	Tapadera Deksel	Tampa	Kansi
2841	Gancho (alambre)	Mixerhaak	Engate do triturador	Sekoittimen ripustus
2842	Cable de alimentación 230 V	Voedingssnoer Europa 230V	Cabo de alimentação Europa 230V	Syöttöjohto Eurooppa 230V
2842.1	Cable de alimentación 115 V	Voedingssnoer Europa 115V	Cabo de alimentação Europa 115V	Syöttöjohto Eurooppa 115V
2842.2	Cable de alimentación UK	Voedingssnoer VK	Cabo de alimentação UK	Syöttöjohto, UK
2843	Empuñadura derecha	Rechterhandvat Pega direita Oikea kahva
2846	Caja de acoplimamiento	Koppelingsblok	Caixa de acoplamento	Liitäntäkappale
2847	Motor equipado 230 V	Motor 230 V	Motor 230 V	Moottori 230 V
2847.1	Motor equipado 115 V	Motor 110-120V	Motor 110-120V	Moottori 110-120V
2847.2	Motor equipado 230 V - D190	Motor 220-240V D190	Motor 220-240V D190	Moottori 220-240V - D190
2848	Cinta adhesiva “Dynamic” 160	Dynamic-etiket	Etiqueta Dynamic	Etiketti Dynamic
2848.2	Cinta adhesiva “Dynamic” 190	Dynamix-etiket 190	Etiqueta Dynamix 190	Etiketti Dynamix 190
2849	Empuñadura izquierda Linkerhandvat Pega esquerda Vasen kahva
2850	Tornillos + arandela + tuerca de empuñadura (x2)	Schroef + ring + handvatmoer (beide)	Parafuso + anilha + porca da pega (os 2)	Ruuvi + aluslevy + kahvan mutteri (2 kpl)
2851	Capó Kap Tampa Suojus
2852	Circuito de mando 230V Bedieningscircuit + regelaar 230 V		Circuito de comando + variador 230V	Ohjauspiiri + muuntelija 230V
2852.1	Circuito de mando 115V Bedieningscircuit + regelaar 115V		Circuito de comando + variador 115V	Ohjauspiiri + jännitteen muuntelija 115V
2853	Etiqueta de identificación 160 (230 V)	Identificatiegegevens (230 V)	Etiqueta de identificação 230 V)	Tunnusetiketti (230 V)
2853.1	Etiqueta de identificación 160 (115 V)	Identificatiegegevens (115 V)	Etiqueta de identificação 115 V)	Tunnusetiketti (115 V)
2853.2	Etiqueta de identificación 190 (230 V)	Identificatiegegevens 190 (230 V)	Etiqueta de identificação 190 (230 V)	Tunnusetiketti 190 (230 V)
2853.5	Etiqueta de identificación Dynashake (230V)	Identificatiegegev ens Dynashake (230V)	Etiqueta de identificação Dynashake (230V)	Tunnusetiketti Dynashake (230V)
2853.6	Etiqueta de identificación Dynashake (115V)	Identificatiegegev ens Dynashake (115 V)	Etiqueta de identificação Dynashake (115 V)	Tunnusetiketti Dynashake (115 V)
2854	Abrazadera para el motor	Riem voor motor	Cinto para motor	Moottorin vyö
2855	Tornillos para el abrazadera del motor	Schroef voor motorriem	Parafuso para cinto motor	Moottorin vyön ruuvit
2858	Moleta del variador	Regelwiel	Moleta do variador	Muuntelijan pyörä
2862	Cinta adhesiva Dynashake	Dynashake-etiket	Etiqueta Dynashake	Etiketti Dynashake
2865	Turbina	Turbine	Turbina	Turbiini
45710	Tapón de protección	Beschermdop	Tampa de proteção	Suojatulppa

2853 2853.1 2853.2 2853.5 2853.6 2840 2852 2852.1 2858 2841 2842 2842.1 2842.2 2841 2851 079958 (x2) 45710 2849 2850 2848 2848.2 2862 Dynamix 160 Dynamix 190 2865 2854 2847 2847.1 2847.2 2855 (x2) 2843 2846 079958 (x2)

AC520 - AC550 - AC530 - Pied 160 - Pied 190 - Pied Dynashake / Mixer attachment 160 - 190 - Dynashake Attachment / Fuß 160-190 - Dynashake Fuß / Piede 160-190 - piede Dynashake / Pie 160-190 - Pied Dynashake / Staaf 160-190 - Dynashake Staaf / Pe 160-190 - Pe Dynashake / Laakerilla 160-190 - Laakerilla Dynashake

	FR EN DE IT
0550	Couteau émulsionneur avec vis Emulsifying blade with screws Emulgiermesser mit Schraube Coltello emulsionatore con vite
0551	Couteau standard 2 lames Standard knife 2 blades Messer 2 Klingen Coltello standard a 2 lame
0552	Disque batteur (B) Beater disc Schlagscheibe Disco sbattitore
0553	Disque émulsionneur (W) Smoothie emulsifying disc Quirlscheibe Disco emulsionatore
0632	Bague d'étanchéité double lèvre Double lip waterproof seal		Lager	Anello di tenuta
0637	Bague autolubrifiante	Self-lubricating ring	Dichtring	Bronzina autolubrificante
0744	Goupille 3 x 20	Pins 3 x 20	Ring	Spina 3x20
0857	Palier	Bearing holder	Wellenführung	Palier nudo
2844	Arbre de transmission + moyeu + joint (Dynamix)	Shaft & bearing seal	Welle mit Lager und Kupplung	Alberino di trasmissione
2845	Pied Dynamix équipé du palier + bague + joint	Dynamix foot assembly + ring + seal	Fuß komplett ohne Welle und Messe	Piede completo di tenute
2845.XL	Pied long Dynamix	Extended Dynamix foot assembly + ring + seal	Langer Fuß Dynamix	Piede lungo Dynamix
2856	Pied Dynashake équipé du palier + bague + joint	Dynashake foot assembly + ring + seal	Fuß Dynashake komplett ohne Welle und Messe	Piede Dynashake completo di tenute
2857	Arbre de transmission + moyeu + joint (Dynashake)	Shaft and bearing (Dynashake)	Welle mit Lager und Kupplung	Alberino di trasmissione
2859	Joint pour arbre de transmission	Driving shaft joint	O-Ring	Attaccato all albero
2860	Moyeu d'accouplement	Coupling hub	Kupplung mit Stift	Reten de acoplamiento

	ES	NL	PT	FI
0550	Cuchilla emulsionadora	Emulgeermes met schroef	Lâmina emulsionador com parafusos	Emulgointiterä ruuvien kanssa
0551	Cuchilla estándar 2 aspas	Standaardmes met schroef	Lâmina standard com parafusos	Vakioterä ruuvien kanssa
0552	Disco batidor	Garde met schroef	Disco batedor com parafusos	Vatkauslevy ruuvien kanssa
0553	Disco emulsionador	Emulgeerschijf met schroef	Disco emulsionador com parafusos	Emulgointilevy ruuvien kanssa
0632	Retén de grasa	Dichtingsring met dubbele ring	Anel de vedação duplo lábio	Kaksihuulinen tiivisterengas
0637	Anillo autolubricante	Zelfsmerende dichtingsring	Anel autolubrificante	Itsevoiteleva rengas
0744	Pasador 3 x 20	Pin 3 x 20	Cavilha 3 x 20	Sokka 3 x 20
0857	Palier	Staaf	Mancal	Laakeri
2844	Árbol de transmisión	Koppelingsas + naaf + O-ring	Veio de transmissão + cubo + junta	Voimansiirtoakseli + keskiö + tiiviste
2845	Pie equipado del palier + anillo + junta	Staaf met overloop + dichtingsring + O-ring	Pé equipado do mancal + anel + junta	Laakerilla varustettu varsi + rengas + tiiviste
2845.XL	Pie largo Dynamix	Lang Dynamix-staaf	Pé longo Dynamix	Pitkä varsi Dynamix
2856	Pie Dynashake equipado del palier + anillo + junta	Dynashake-staaf met overloop + dichtingsring + O-ring	Pé Dynashake equipado do mancal + anel + junta	Dynashake-varsi, varusteena rengas + tiiviste
2857	Árbol de transmisión (Dynashake)	Koppelingsas + naaf + O-ring (Dynamix 190)	Veio de transmissão + cubo + junta (Dynamix 190)	Voimansiirtoakseli + keskiö + tiiviste (Dynamix 190)
2859	Junta para árbol de transmisión	O-ring voor koppelingsas	Junta para veio de transmissão	Voimansiirtoakselin tiiviste
2860	Piñon de acoplamiento de nylon blanco	Koppelingsnaaf	Cubo de acoplamento	Liitäntäkeskiö

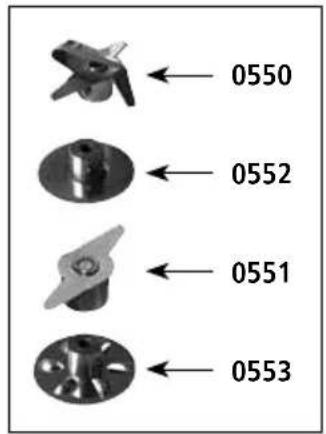

0550 0552 0551 0553

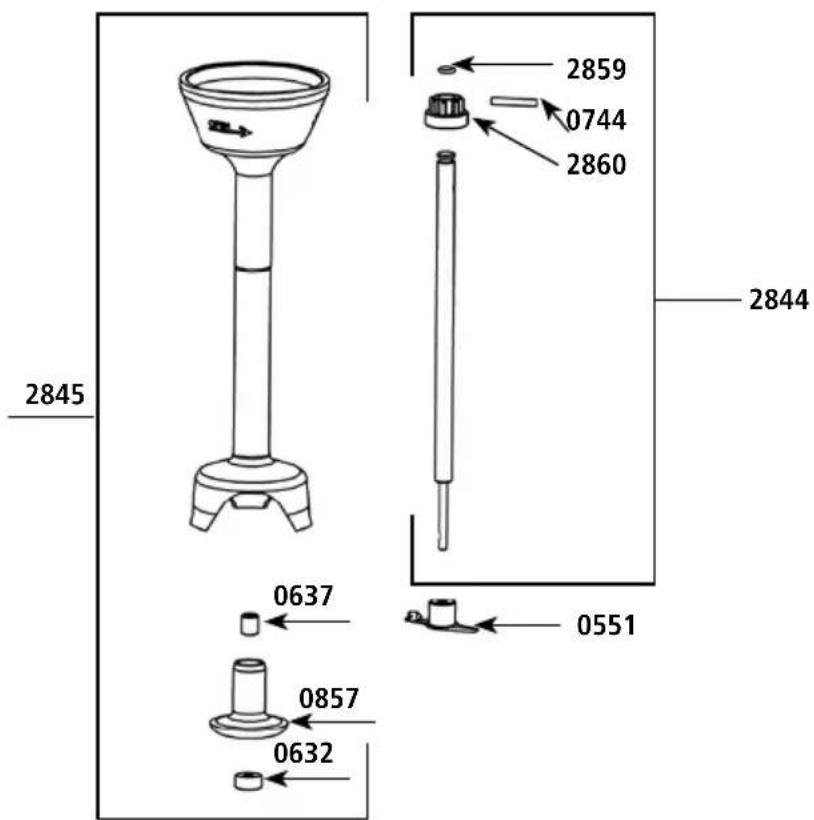

Pied Dynamix 160

2845 0637 0857 0632 2859 0744 2860 2844 0551

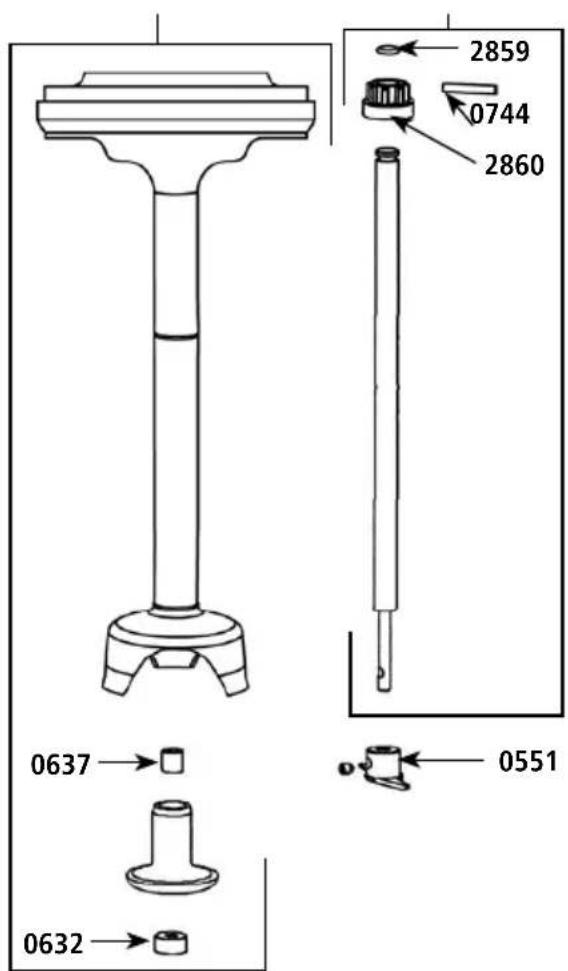

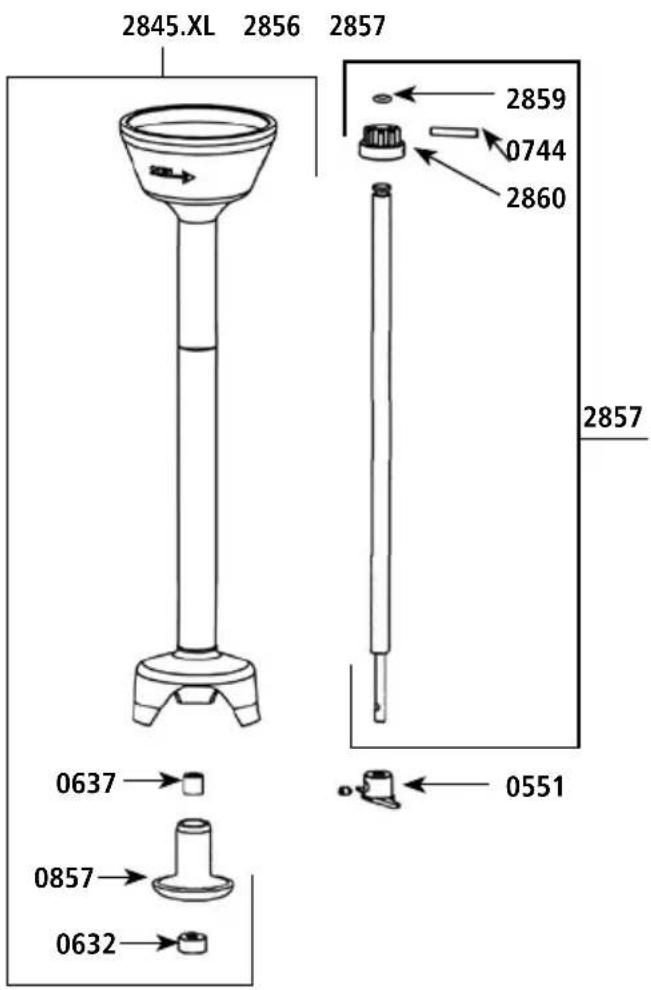

Pied Dynamix 190 Pied Dynashake

2845.XL 2856 2857 2859 0744 2860 2857 0637 → 0857 → 0632 → 0551

2859 0744 2860 0637 0551 0632

AC517 - Pied presse-puree / Ricer / Pürierstab / Pressepure / Pasapure / Pureeunit / Passador de pure / Sosepuristimen

	FR EN DE IT
0650	Joint torique O. ring Dichtung Guarnizione OR
08995	Hélice presse-purée Potato blade Schraube Elica pressapurè
089940	Grille presse-purée Potato grid gelochte Glocke Griglia pressapurè
1179	Carter inférieur presse-purée	Ricer inferior carter	Griff Pürierstab	Carter inferiore pressapurè
1181	Rondelle de calage	Secured washer	Deckel zu 2873	Rondella
1195.V	Support de grille	Grid holder	Fixierpfropfen	Supporto griglia
1196.V	Rondelle de compression	Compression washer	Gummiring	Rondella di pressione
2870	Vis (les 4)	Handle screws (4)	Schrauben (4)	Viti (4 pz)
2871	Joint torique (les 4)	O. ring (x4)	Dichtung (x4)	Guarnizione OR (4 pz)
2872	Arbre d'attaque équipé	Equipped upper shaft	Welle mit Kupplungsteil und Lager mit Clips	Alberino attacco motore
2873	Couronne à denture intérieure	Interior geared crown	Gehäuse Planetengetriebe	Corona dentata
2874	Arbre de sortie équipé	Equipped output shaft	Welle mit Planetengetriebe	Albero d'uscita
2875	Entretoise presse-purée équipée	Equipped spacer for potato ricer	Fuß	Tubo esterno pressapurè
2876	Porte écrou + écrou	Nut holder + nut	Mutter	Dado

	ES	NL	PT	FI
0650	Junta tórica	O-Ring	Junta tórica	O-rengastiiviste
08995	Helice pasapuré	Propeller pureerunit Hélice passador de	puré Sosepuristimen pyörä
089940	Campana perforada pasapuré	Rooster pureerunit	Grelha passador de puré	Sosepuristimen ritiä
1179	Carter inferior pasapuré	Lage carter pureerunit	Cárter inferior passador de puré	Sosepuristimen alakotelo
1181	Arandela calzadura	Sluitring	Anilha de apoio	Kiilavälilevy
1195.V	Soporte de campana perforada	Roosterhouder	Suporte de grelha	Ritilän kannatin
1196.V	Arandela de compresión	Drukschijf	Anilha de compressão	Painealuslevy
2870	Tornillos (los 4)	Schroef (Alle 4)	Parafuso (os 4)	Ruuvit (4 kpl)
2871	Junta tórica (x4)	O-ring (Alle 4)	Junta tórica (as 4)	O-rengastiiviste (4 kpl)
2872	Árbol superior equipado	Gemonteerde aandrijfas	Eixo de acionamento equipado	Varusteltu käyttöakseli
2873	Corona con dientes interiores	Kroonwiel	Coroa com dentes interiores	Sisähammaskehä
2874	Arbol de salida equipado	Gemonteerde uitgaande aandrijfas	Eixo de saída equipado	Varusteltu lähtöakseli
2875	Tubo brazo equipado pasapuré	Gemonteerde koppeling pureerunit	Espaçador passador de puré equipado	Varusteltu sosepuristimen välikappale
2876	Portatuerca + tuerca	Moeringang + moer	Suporte de porca + porca	Mutterin kannatin + mutteri

DE Perlegungsverfahren des BLENDER Mixerfußes

1- Zerlegung des Messers
2- Zerlegung der Glocke
3- Zerlegung der Antriebwelle

IT Procedura per lo smontaggio del piede BLENDER DYNAMIX
