RN6034 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Drehgeber
Marke	IFM
Modell	RN6034
Stromversorgung	5 V DC oder 10-30 V DC je nach Version
Auflösung	8 bis 12 Bit (256 bis 4096 Schritte pro Umdrehung)
Max. mechanische Drehzahl	10.000 min⁻¹
Max. elektrische Drehzahl	Bis zu 6000 min⁻¹ je nach Auflösung
Ausgänge	TTL (5V) oder HTL (10-30V), kurzschlussfest, 6 mA oder 20 mA
Gehäusedurchmesser	58 mm
Wellendurchmesser	7,6 mm (Bohrung)
Tiefe	51 mm (5V/8-12Bit) oder 62 mm (10-30V/11-12Bit)
Geschätztes Gewicht	Ca. 200 g
Betriebstemperatur	-20°C bis +70°C (Schätzung)
Schutzart	IP65 (Schätzung)
Anschluss	Geschirmtes Kabel oder Stecker, max. Länge 20 m (5V) oder 100 m (10-30V)
Hauptfunktionen	Umwandlung von Drehbewegung in Digitalwert, parallele Ausgänge, Drehrichtungswahl
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Stöße auf die Welle vermeiden.
Sicherheit	Vor Montage oder Demontage Anlage spannungsfrei schalten. Keine scharfen Werkzeuge an der Welle verwenden.
Ersatzteile und Reparatur	Kontaktieren Sie den Hersteller IFM für Ersatzteile und Reparaturen.

Häufig gestellte Fragen - RN6034 IFM

Wie installiere ich den Drehgeber RN6034?

Schalten Sie die Anlage spannungsfrei. Montieren Sie eine flexible Kupplung zwischen Drehgeber und Motor, um Schäden an Welle oder Lagern zu vermeiden. Befestigen Sie den Befestigungsflansch gemäß Montagediagramm.

Welche Versorgungsspannung hat der RN6034?

Der Drehgeber ist in Version 5 V DC (TTL-Ausgang) oder 10-30 V DC (HTL-Ausgang) erhältlich. Überprüfen Sie das Produktetikett für die genaue Version.

Wie schließe ich den Drehgeber elektrisch an?

Verwenden Sie ein geschirmtes Kabel. Für 5V-Version max. 20 m; für 10-30V max. 100 m. Schirmung mit Erde verbinden. Anschlussdiagramm für Drahtfarben beachten.

Was ist die maximale Auflösung des RN6034?

Die Auflösung kann bis zu 12 Bit betragen, also 4096 Schritte pro Umdrehung. Übliche Versionen sind 8, 9, 10, 11 und 12 Bit.

Wie wähle ich die Drehrichtung?

Bei 8-10 Bit Drehgebern wird die Drehrichtung durch MSB-Anschluss gewählt. MSB an +V für Rechtslauf, an 0V für Linkslauf. Bei 11-12 Bit ist die Verdrahtung anders (siehe Anleitung).

Was tun bei Fehlfunktion des Drehgebers?

Überprüfen Sie Versorgung, Anschlüsse und Schirmung. Stellen Sie sicher, dass die Drehzahl die elektrischen Grenzen nicht überschreitet. Wenn das Problem weiterhin besteht, kontaktieren Sie den IFM-Support.

Wie reinige ich den Drehgeber?

Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Vermeiden Sie Lösungsmittel oder Chemikalien. Setzen Sie die Welle keinen Stößen aus.

Was ist die maximal unterstützte Drehzahl?

Die max. mechanische Drehzahl beträgt 10.000 min⁻¹. Die elektrische Drehzahl hängt von der Auflösung ab: bis zu 6000 min⁻¹ für ≤10 Bit, 3000 min⁻¹ für 11 Bit, 1500 min⁻¹ für 12 Bit.

Ist der Drehgeber kurzschlussfest?

Ja, die Ausgänge sind gegen Kurzschluss zwischen Ausgängen und U_N oder U_P für weniger als eine Minute geschützt.

Wo finde ich die vollständige Anleitung des RN6034?

Die Anleitung steht als kostenloser PDF-Download auf technischen Dokumentationsseiten wie notice-facile.com zur Verfügung. Sie können auch eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG RN6034 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jede Winkelstellung wird als Zahlenwert ausgegeben. Mit den Werten lassen sich Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Anzahl der Schritte laut Typaufkleber.
  • max. Drehzahl mechanisch: 10 000min ^-1
  • max. Drehzahl elektrisch:
  6000min ^-1 ( ≤ 10bit); 3000min ^-1 (11bit); 1500min ^-1 (12bit)
• Ausgänge kurzschlußfest gegen U_N und U_P<1 Minute

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

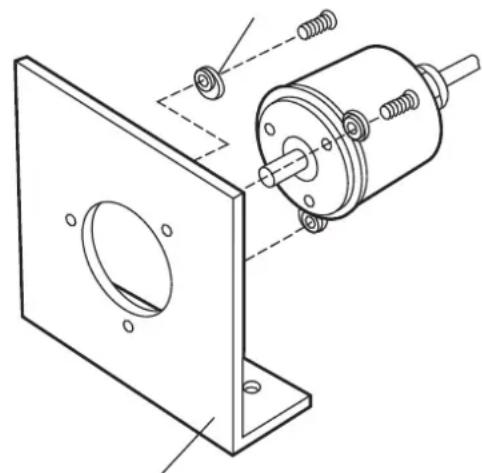

Befestigungswinkel E60034

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Meßrad sollten Drehgeber und Meßrad am Ende eines flexibel gelagerten Hebels montiert werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen lösen!

Ausgangssignale:

• 5V-Version: TTL-Ausgang, 6mA
• 10-30V-Version: HTL-Ausgang 20mA, kurzschlußfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 20m (5V-Version); 100m (10-30V-Version); getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker/ Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.

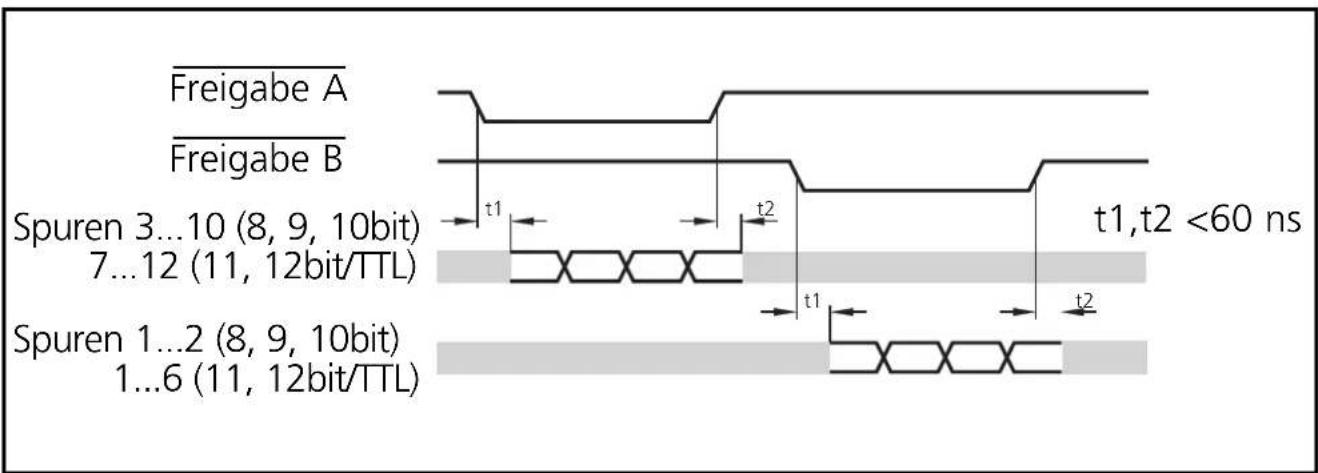

Impulsdiagramm

• Signalausgänge hochohmig
- Freigabe A = Low:
Spuren 3 bis 10 aufAusgang (8... 10bit-Version)
Spuren 7 bis 12 auf Ausgang (11 und 12bit TTL-Version)
- Freigabe B = Low:
Spuren 1 bis 2 auf Ausgang (8 ... 10bit-Version)
Spuren 1 bis 6 auf Ausgang (11 und 12bit TTL-Version)
• Freigabe A und Freigabe B gleichzeitig Low:
Spuren 1 bis 8 (1 bis 9; 1 bis 10; 1 bis 11; 1 bis 12) auf Ausgang

Freigabeleitungen

Im unbeschalteten Zustand oder bei 0V werden die Daten permanent ausgegeben. Beim High Pegel werden die Spuren gesperrt.

MSB (Drehrichtung ändern)

Bei den Drehgebern mit 8, 9 und 10bit kann die Drehrichtung über den Anschluß ausgewählt werden:

Anschluß MSB = rechtsdrehend

Anschluß = linksdrehend
