TN7430 - Temperaturregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Elektronischer Temperaturregler (Temperatursensor)
Marke	IFM
Modell	TN7430
Messbereich	-40 bis +125 °C (-40 bis +257 °F)
Genauigkeit (Schaltausgang)	± (PT1000 + 0,2 K)
Auflösung	0,5 °C / 1 °F (Ausgang), 0,5 °C / 0,5 °F (Anzeige)
Anzeige	Digital 4-stellig, umschaltbar °C/°F, 180°-Orientierung
Ausgänge	2 Transistorausgänge (S./Ö.), Hysterese- oder Fensterfunktion
Max. Ausgangsstrom	250 mA
Versorgungsspannung	18-30 V DC
Stromaufnahme	< 50 mA
Abmessungen	Länge 110,5 mm, Durchmesser 34 mm; Gewinde G1/2, Stecker M12
Gewicht	Ca. 150 g
Schutzart	IP 67, Klasse III
Umgebungstemperatur	-25 bis +70 °C
Lagertemperatur	-40 bis +100 °C
Gehäusematerial	Edelstahl 304, PBTP, PC, EPDM/X, FPM (Viton)
Hauptfunktionen	Temperaturmessung, Anzeige, 2 programmierbare Ausgänge (Hysterese/Fenster), Kalibrierung, Min/Max-Speicher
Wartung und Reinigung	Keine Wartung erforderlich; mit trockenem Tuch reinigen
Sicherheit	Kurzschlussschutz, Verpolschutz, Überlastschutz; Montage durch Elektriker
Ersatzteile und Reparierbarkeit	Gerät nicht reparierbar; muss bei Defekt ausgetauscht werden
Allgemeine Informationen	EMV-Zulassungen gemäß IEC 1000-4; integrierter Watchdog; Einschaltverzögerung 1,5 s

Häufig gestellte Fragen - TN7430 IFM

Wie stelle ich den oberen Sollwert (SP1 oder SP2) ein?

Drücken Sie im Display-Modus Mode/Enter, bis SP1 oder SP2 angezeigt wird. Drücken und halten Sie Set, um den Wert zu ändern, und bestätigen Sie mit Mode/Enter.

Was bedeutet die Anzeige 'OL' oder 'UL'?

OL bedeutet zu hohe Temperatur (Bereichsüberschreitung), UL zu niedrige Temperatur.

Wie lösche ich den Min/Max-Temperaturspeicher?

Zeigen Sie HI oder Lo mit Mode/Enter an, drücken Sie Set bis '---' erscheint, und bestätigen Sie mit Mode/Enter.

Wie schalte ich die Anzeige von °C auf °F um?

Stellen Sie im Menü den Parameter d1S auf °C oder °F (oder r°C/r°F für umgekehrte Orientierung).

Wie verriegle ich das Gerät, um versehentliche Programmierung zu verhindern?

Drücken Sie im RUN-Modus beide Tasten gleichzeitig für 10 Sekunden. Die Anzeige erlischt kurz, um die Verriegelung/Entriegelung zu bestätigen.

Was bedeuten die Fehlercodes SC1 oder SC2?

Ein blinkender Code SC1 oder SC2 zeigt einen Kurzschluss am entsprechenden Ausgang an. Dieser Ausgang wird dann abgeschaltet.

Wie programmiere ich einen Ausgang als Fensterfunktion?

Stellen Sie den Parameter OU1 oder OU2 auf Fno (Schließer bei Fenster) oder Fnc (Öffner bei Fenster).

Kann dieser Sensor mit Wasser oder korrosiven Flüssigkeiten verwendet werden?

Die medienberührenden Materialien sind Edelstahl 303. Prüfen Sie die chemische Verträglichkeit mit Ihrem Medium.

Wie ist die Montageanleitung?

Montieren Sie den Sensor an einen Prozessanschluss G1/2. Der elektrische Anschluss muss spannungsfrei durch einen Elektriker erfolgen.

Wie kalibriere ich den Nullpunkt (CAL)?

Stellen Sie den Parameter CAL ein, um die Messung um -9,9 bis +9,9 °C (Schritt 0,1 °C) oder entsprechend in °F zu verschieben.

BEDIENUNGSANLEITUNG TN7430 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector600®

Inhalt
1. Bestimmungsgemäße Verwendung ..... Seite 42. Betriebsarten ..... Seite 63. Einstellbare Parameter ..... Seite 74. Montage ..... Seite 85. Elektrischer Anschluß ..... Seite 86. Programmieren ..... Seite 97. Inbetriebnahme / Betrieb ..... Seite 108. Maßzeichnung ..... Seite 109. Technische Daten ..... Seite 11Eingestellte Parameterwerte ..... Seite 28	DEUTSCH

Contents	ENGLISH
1. Function and features ...... page 122. Operating modes ...... page 143. Adjustable parameters ...... page 154. Installation ...... page 165. Electrical connection ...... page 166. Programming ...... page 177. Installation and set-up / operation ...... page 188. Scale drawing ...... page 189. Technical data ...... page 19Set parameter values ...... page 28

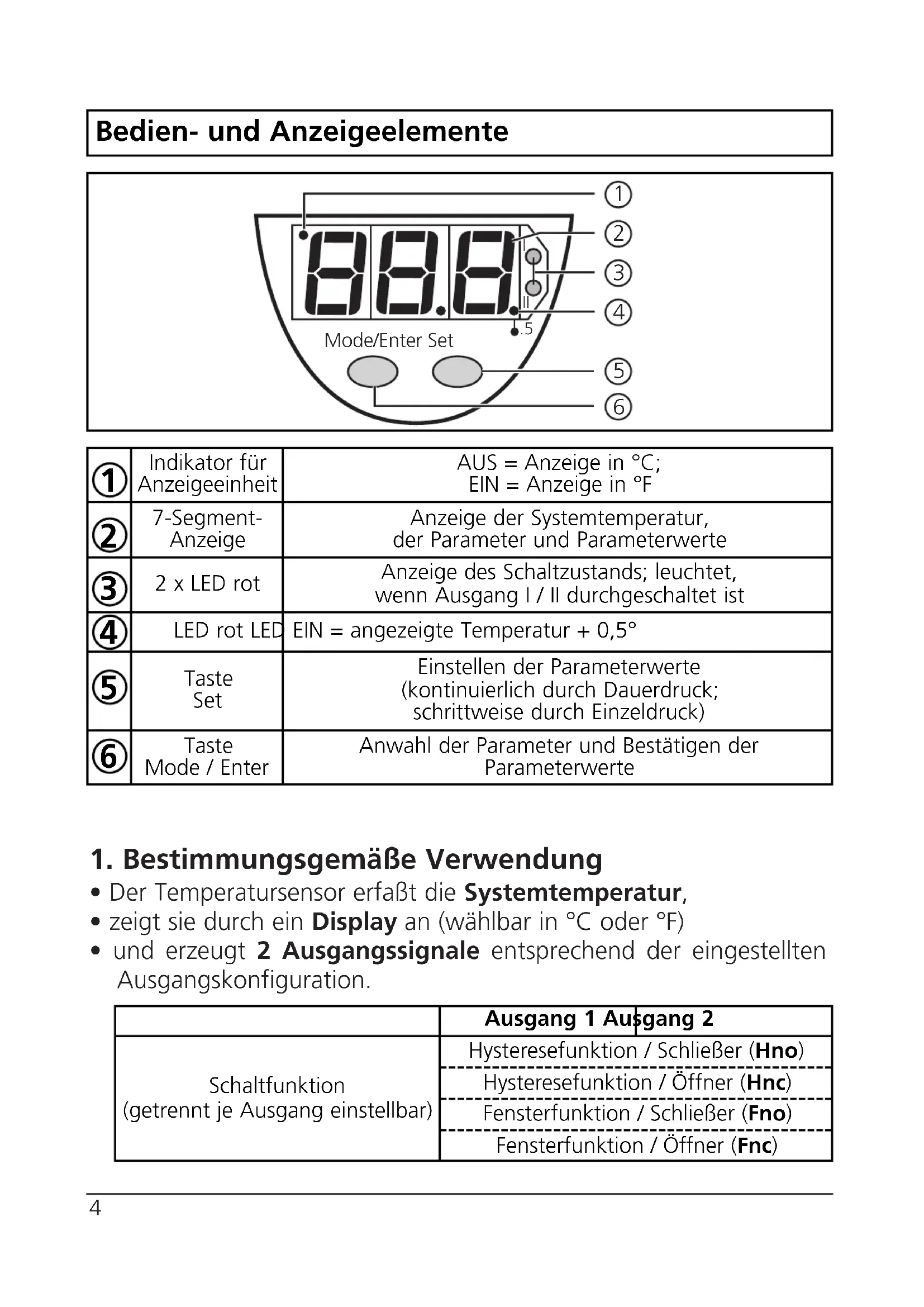

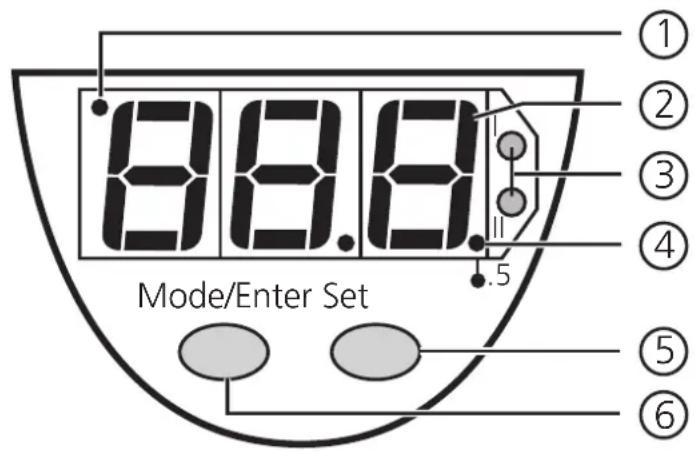

Bedien- und Anzeigeelemente

8.8.8 Mode/Enter Set ① ② ③ ④ .5 ⑤ ⑥

1	Indikator für Anzeigeeinheit	AUS = Anzeige in °C;EIN = Anzeige in °F
2	7-Segment-Anzeige	Anzeige der Systemtemperatur,der Parameter und Parameterwerte
3	2 x LED rot	Anzeige des Schaltzustands; leuchtet,wenn Ausgang I / II durchgeschaltet ist
4	LED rot LED	EIN = angezeigte Temperatur + 0,5°
5	Taste Set	Einstellen der Parameterwerte(kontinuierlich durch Dauerdruck;schrittweise durch Einzeldruck)
6	Taste Mode / Enter	Anwahl der Parameter und Bestätigen der Parameterwerte

1. Bestimmungsgemäße Verwendung

• Der Temperatursensor erfaßt die Systemtemperatur,
• zeigt sie durch ein Display an (wählbar in °C oder °F)
• und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.

	Ausgang 1 Ausgang 2
Schaltfunktion (getrennt je Ausgang einstellbar)	Hysteresefunktion / Schließer (Hno)
	Hysteresefunktion / Öffner (Hnc)
	Fensterfunktion / Schließer (Fno)
	Fensterfunktion / Öffner (Fnc)

Meßbereich:

°C -40 ... +125
	-40 ... 257°F

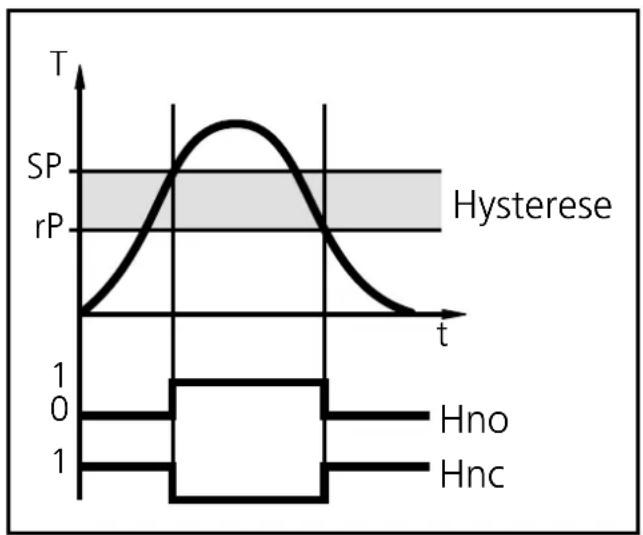

Hysteresefunktion:

Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn die Systemtemperatur um den Sollwert schwankt.

Bei steigender Systemtemperatur schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt die Systemtemperatur wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

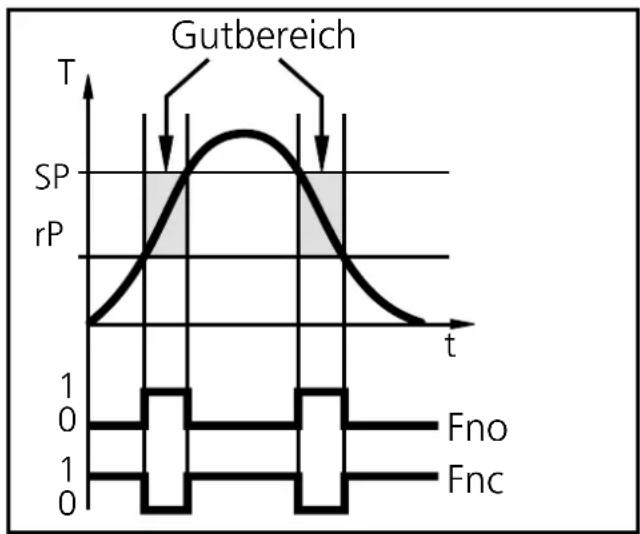

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Bewegt sich die Systemtemperatur zwischen Schaltpunkt (SPx) und Rückschaltpunkt (rPx), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion / Öffner).

Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.

2. Betriebsarten

Run-Modus:

(Normaler Arbeitsbetrieb)

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus und schaltet die Transistorausgänge entsprechend den eingestellten Parametern.

Das Display zeigt die aktuelle Systemtemperatur an, die roten LEDs signalisieren den Schaltzustand der Ausgänge.

Display-Modus:

(Anzeige der Parameter und der eingestellten Parameterwerte)

Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte und die Werte des Min-Max-Speichers abgelesen werden:

- Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.

- Kurzer Druck auf die Taste "Set" zeigt für ca. 5s den zugehörigen Parameter-/Speicherwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Einstellbare Parameter

(Menüstruktur: siehe vordere Ausklappseite)

SP1SP2	Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
		Einstellbereich in Schritten von
	°C	-39,5 ... +125 0,5
		-39 ... +257 1°F
rP1rP2	Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
		Einstellbereich in Schritten von
	°C	-40 ... +124,5 0,5
		-40 ... +256 1°F
	rPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die unter dem Wert für SPx liegen.Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (die Hysterese bleibt konstant).Ist die Hysterese größer als der neue Schaltpunkt, wird sie automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt).
OU1OU2	Konfiguration der SchaltausgängeEs sind 4 Schaltfunktionen einstellbar:Hno = Hysteresefunktion / normally open (Schließer)Hnc = Hysteresefunktion / normally closed (Öffner)Fno = Fensterfunktion / normally open (Schließer)Fnc = Fensterfunktion / normally closed (Öffner)
d15	Einstellung der AnzeigeEs sind 4 Einstellungen wählbar:°C = Anzeige in °Celsius°F = Anzeige in °Fahrenheitr°C = Anzeige in °Celsius (um 180° gedreht)r°F = Anzeige in °Fahrenheit (um 180° gedreht)
CAL	Nullpunkt-KalibrierungDer interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.
		Einstellbereich in Schritten von
	°C	-9,9 ... +9,9 0,1
		-17,5 ... +17,5 0,5°F

HILo

Min-Max-Speicher für SystemtemperaturHi: Anzeige der höchsten gemessenen TemperaturLo: Anzeige der niedrigsten gemessenen TemperaturLöschen des Speichers:- Drücken Sie die “Mode/Enter”-Taste, bis HI oder Lo erscheint.- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “---” erscheint.- Drücken Sie dann kurz die “Mode/Enter”-Taste.Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals unter normalen Betriebsbedingungen arbeitet.

4. Montage

Befestigen Sie den Temperatursensor an einem Prozeßanschluß G ^1/2

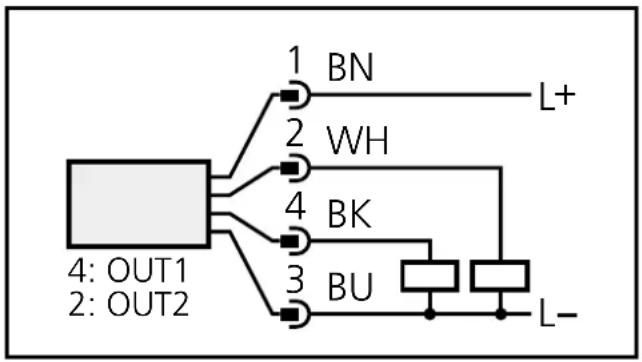

5. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß)

Programmierung antivalenter Ausgänge:

1				Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2				Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3				Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
Warten Sie 5s (das Gerät geht in den Betriebsmodus und zeigt den aktuellen Meßwert),oder beginnen Sie wieder mit Schritt 1,um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertesten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

7. Inbetriebnahme / Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

OL	= Temperatur zu hoch
UL	= Temperatur zu niedrig
SC1	(blinkend) = Kurzschluß in Schaltausgang 1 / 2;
SC2	der betreffende Ausgang ist abgeschaltet.

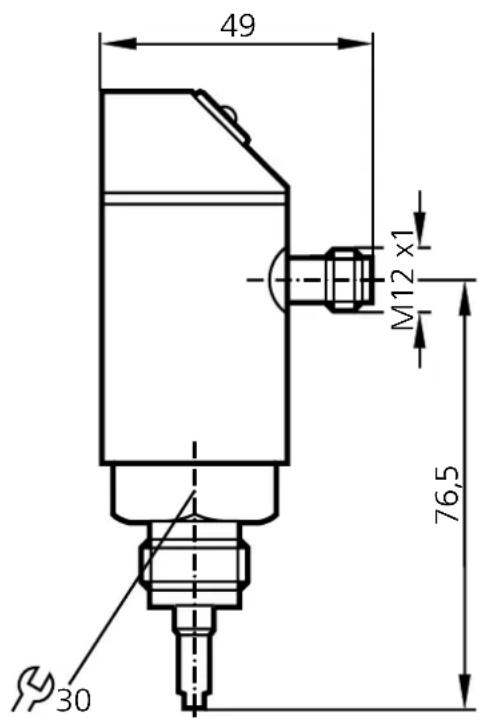

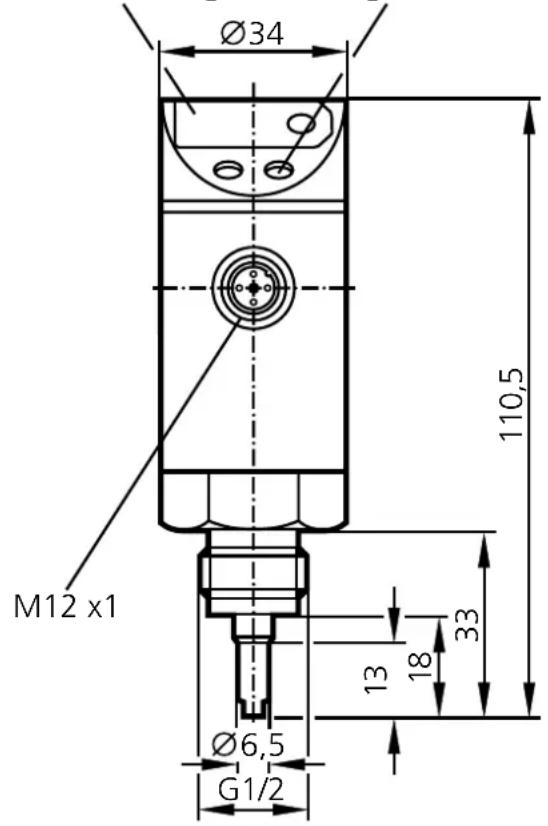

8. Maßzeichnung

7-Segment-Anzeige Programmiertaste

Ø34 M12 x1 Ø6,5 G1/2 13 18 33 110,5

49 M12 x1 76,5 30

9. Technische Daten

Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 ... 30 DCStrombelastbarkeit [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250Kurzschlußschutz, getaktet,verpolungssicher / überlastfest,Watchdog integriertSpannungsabfall [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Stromaufnahme [mA]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 50

Meßelement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GenauigkeitSchaltausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± (PT 1000 + 0,2 K)Anzeige . . . . . . . . . . . . . . . . . . . . . . ± (PT 1000 + 0,2 K + 1⁄2 Digit)AuflösungSchaltausgang [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anzeige [°C/°F]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 1Temperatureinfluß [% vom Meßbereichsendwert/pro 10 K] . . . . . . . . . . . . . . . . . . ± 0,1

Meß- / Anzeigen- Zykluszeit [ms] . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200Bereitschaftsverzögerungszeit [s] . . . . . . . . . . . . . . . . . . 1,5

Gehäusewerkstoffe V2A (1.4301); PBTP (Pocan); PC (Macrolon);EPDM/X (Santoprene); FPM (Viton)Werkstoffe in Kontakt mit dem Medium V2A (1.4305)Umgebungstemperatur [°C] -25 ... +70Lagertemperatur [°C] -40 ... +100Schutzart IP 67 / IIIIsolationswiderstand [MΩ] > 100 (500 V DC)Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)EMVIEC 1000/4/2 ESD: 4 / 8 KVIEC 1000/4/3 HF gestrahlt: 10 V/mIEC 1000/4/4 Burst: 2 KVIEC 1000/4/6 HF leitungsgebunden: 10 V
