Produkttyp	AS-i Controller (Industrieautomation)
Marke	IFM
Modell	AC1307
Kategorie	Industrieautomation
Spannungsversorgung	24 V DC (20...30 V SELV)
Programmierschnittstelle	RS232C, 4800 bis 115200 Baud
Ethernet-Schnittstelle	Ethernet/IP, 10/100 Mbps, TCP/IP, UDP
Unterstützte Protokolle	Ethernet/IP, Modbus/TCP
Anzahl AS-i Master	1 (AC1307)
AS-i Version	2.1
Montage	Auf 35-mm-Tragschiene
Schutzart	IP20
Diagnose-LEDs	PWR/COM, PROJ, CONF/PF
Ethernet-LEDs	Modulstatus, Netzstatus, Übertragungsaktivität
Abmessungen (ca.)	100 x 80 x 60 mm
Gewicht (ca.)	200 g
Hauptfunktionen	Steuerung der ASi-Slaves, Signalvorverarbeitung, Ethernet-Kommunikation, Programmierung über RS232
Wartung	Kondensation, Staub, Vibrationen vermeiden; Luftzirkulation sicherstellen
Sicherheit	Vor Anschluss Spannungsversorgung trennen; keine Minuspolanschlüsse verbinden; Erdung über FE-Klemme
Ersatzteile	Programmierkabel E70320, 24V-Netzteil DN2011

Häufig gestellte Fragen - AC1307 IFM

Wie schließe ich den AC1307-Controller an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die 24V DC-Versorgung an die Klemmen +24V und 0V an. Verbinden Sie die FE-Klemme mit Erde. Verwenden Sie ein gelbes ASi-Kabel für die Slaves. Verbinden Sie niemals die Minuspotentiale miteinander.

Was bedeuten die Diagnose-LEDs?

Die leuchtende PWR/COM-LED zeigt eine vorhandene ASi-Versorgung mit mindestens einem Slave an. PROJ leuchtet bedeutet aktiver Projektmodus. CONF/PF leuchtet signalisiert eine Abweichung zwischen voreingestellter und aktueller Konfiguration. Beachten Sie die Anleitung für blinkende Zustände.

Wie stelle ich den Kontrast des Displays ein?

Drücken Sie gleichzeitig die rechte Taste und die ▲-Taste, um den Kontrast zu erhöhen, oder die ▼-Taste, um ihn zu verringern.

Wie gelange ich zum Hauptmenü?

Drücken Sie auf dem Startbildschirm die linke Taste 'MENU'. Navigieren Sie mit den Tasten ▲ und ▼, und drücken Sie gleichzeitig, um zwischen den Sprachen umzuschalten.

Wie programmiere ich eine IP-Adresse am Controller?

Gehen Sie im Menü zu Ethernet-Einstellungen. Geben Sie die IP-Adresse und Subnetzmaske ein, und lesen Sie die MAC-ID ab. Bestätigen Sie mit den Navigationstasten.

Welche Kabel werden für die Programmierung benötigt?

Für die Programmierung über RS232 verwenden Sie das Kabel E70320 (max. Entfernung 20 m). Für Ethernet genügt ein Standard-RJ45-Kabel.

Wie führe ich eine automatische Adressierung der ASi-Slaves durch?

Wählen Sie im Menü Easy Startup, um neuen Slaves automatisch die nächste freie Adresse zuzuweisen. Diese Option ist im geschützten Modus deaktiviert.

Was tun, wenn die LED CONF/PF leuchtet?

Dies zeigt eine Konfigurationsabweichung an. Überprüfen Sie die Liste der voreingestellten (LPS) und erkannten Slaves (LDS). Korrigieren Sie die Adressen oder ersetzen Sie defekte Slaves.

Wie aktualisiere ich die Firmware des Controllers?

Verwenden Sie eine spezielle IFM-Programmiersoftware. Verbinden Sie sich über RS232 oder Ethernet. Wählen Sie im Menü Firmware-Update und folgen Sie den Anweisungen.

Was sind die empfohlenen Installationsbedingungen?

Montieren Sie den Controller auf einer 35-mm-Tragschiene in einem Schaltschrank. Vermeiden Sie Feuchtigkeit, Staub, Vibrationen und Stöße. Sorgen Sie für freie Luftzirkulation und halten Sie Abstand zu Frequenzumrichtern.

BEDIENUNGSANLEITUNG AC1307 IFM

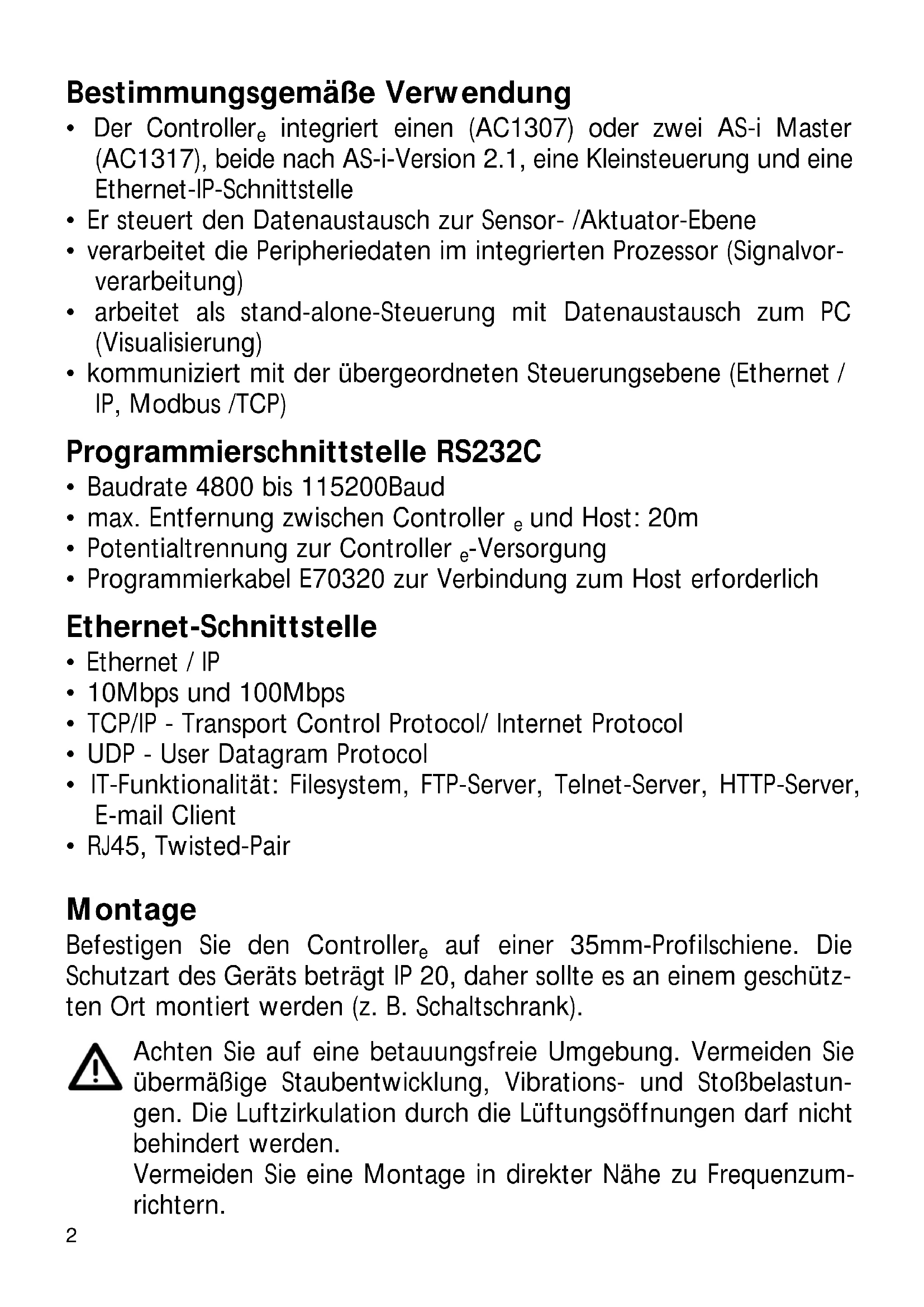

Bestimmungsgemäße Verwendung

• Der Controller _e integriert einen (AC1307) oder zwei AS-i Master (AC1317), beide nach AS-i-Version 2.1, eine Kleinsteuerung und eine Ethernet-IP-Schnittstelle
• Er steuert den Datenaustausch zur Sensor-/Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene (Ethernet / IP, Modbus /TCP)

Programmierschnittstelle RS232C

• Baudrate 4800 bis 115200Baud
- max. Entfernung zwischen Controller e und Host: 20m
- Potentialtrennung zur Controller e -Versorgung
- Programmierkabel E70320 zur Verbindung zum Host erforderlich

Ethernet-Schnittstelle

• Ethernet / IP
  • 10Mbps und 100Mbps
• TCP/IP - Transport Control Protocol/ Internet Protocol
• UDP - User Datagram Protocol
• IT-Funktionalität: Filesystem, FTP-Server, Telnet-Server, HTTP-Server, E-mail Client
• RJ45, Twisted-Pair

Montage

Befestigen Sie den Controller _e auf einer 35mm-Profilschiene. Die Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).

Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie übermäßige Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindert werden.

Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum- richtern.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i Controller _e (Klemme FE) und Gerät-Erdanschluß her.

Versorgen Sie den Controller _e mit einer Spannung von 24V DC (20 ... 30V PELV), z. B. aus dem 24V Netzteil DN2011 der ifm electronic. Der Anschluß erfolgt an den Klemmen +24V und 0V.

Bedien- und Anzeigeelemente

Sie werden von drei Diagnose-LEDs auf dem Controller _e über den Zustand des Masters (AC1307) /der Master (AC1317) und der angeschlossenen System informiert.

• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
- LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave

grün blinkend 1Hz: Die IP-Adresse ist frei wählbar

rot blinkt 1Hz:

Ungültige MAC-ID (interner Fehler Ethernet-Schnittstelle)

rot blinkt 2Hz:

Keine gültige Ethernet-Konfiguration geladen

rot blinkt 4Hz: Interner Fehler Ethernet-Schnittstelle

rot leuchtet: Doppelte IP-Adresse erkannt

- LED NET Status:

aus: Keine Spannung oder keine IP-Adresse

grün leuchtet: Verbunden mit Ethernet /IP

grün blinkt: Keine Verbindung zum Ethernet / IP hergestellt

rot blinkt: Verbindungs-Timeout

rot leuchtet: Doppelte IP-Adresse

rot / grün leuchtet: Selbsttest

grün leuchtet: Controller

e ist mit einem

Ethernet-Netzwerk verbunden

aus: Keine Verbindung zum

Ethernet-

Netzwerk

- LED Transmission activity: Blinkt grün bei jedem übertragenem Datenpaket

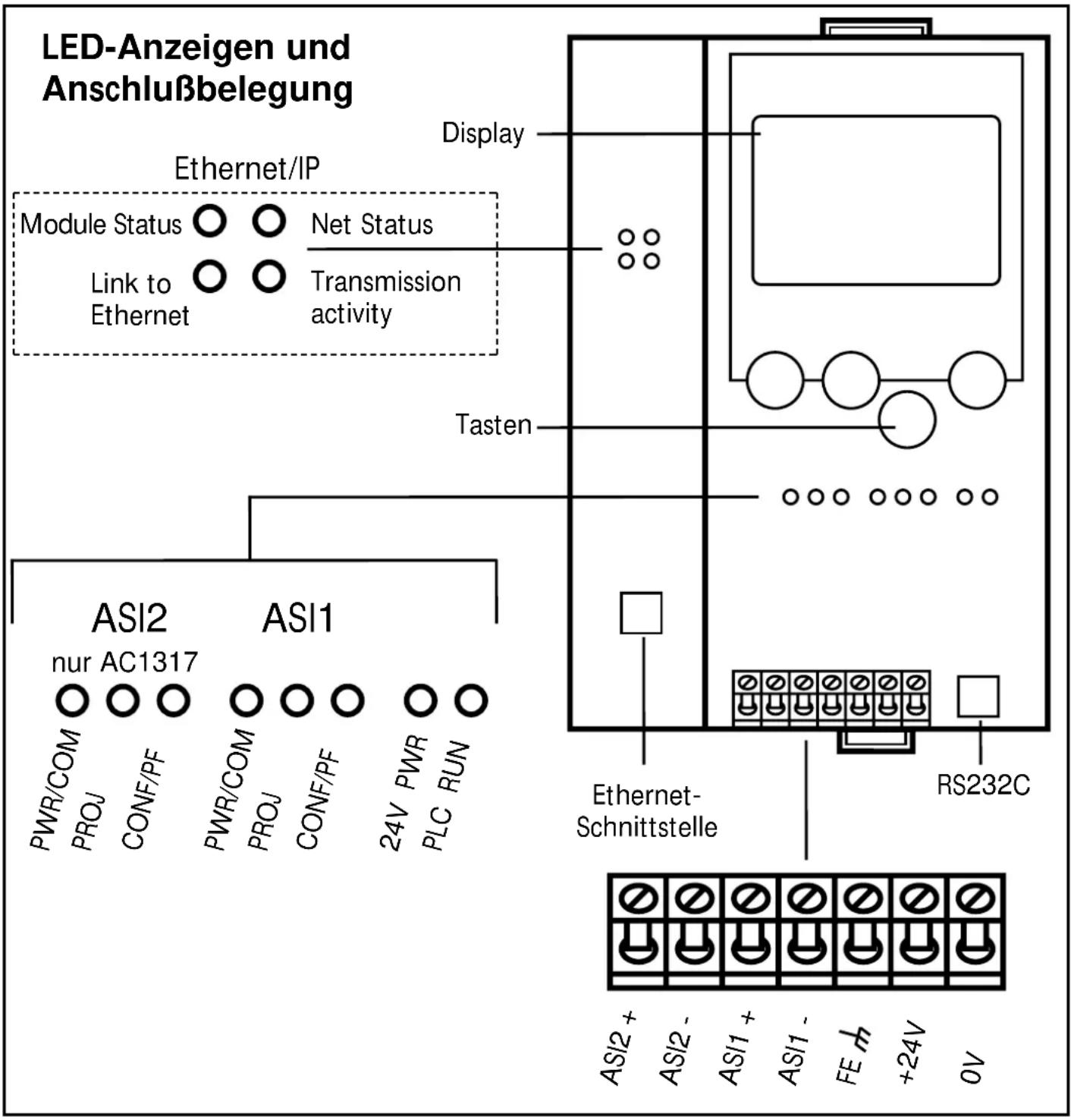


Kontrasteinstellung

Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zu dunkel) verstellen.

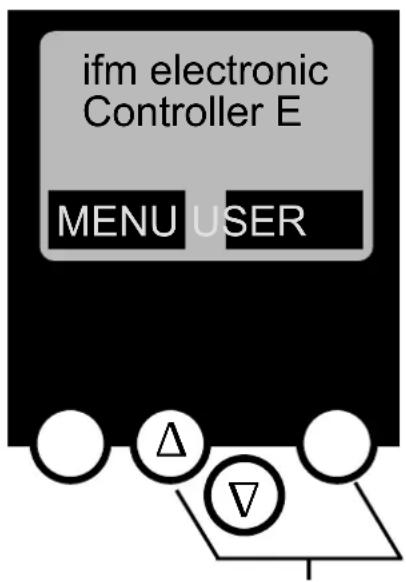

ifm electronic Controller E MENU USER

Kontrast erhöhen

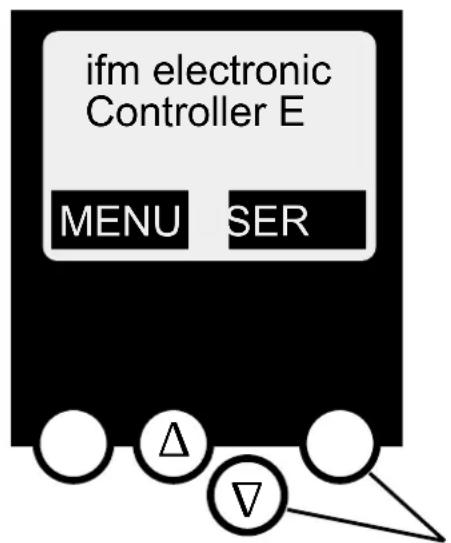

ifm electronic Controller E MENU SER

Kontrast verringern

Betrieb

Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzteile würden die AS-i Datensignale als Störsignale ansehen und diese unterdrücken.

Schalten Sie das Netzteil stromlos, bevor Sie den Controller _e anschließen.

Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.

Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield“) niederohmig mit der Masse der Anlage.

Menü-Übersicht

Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken.

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken.

Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englischem Menü zu wechseln.

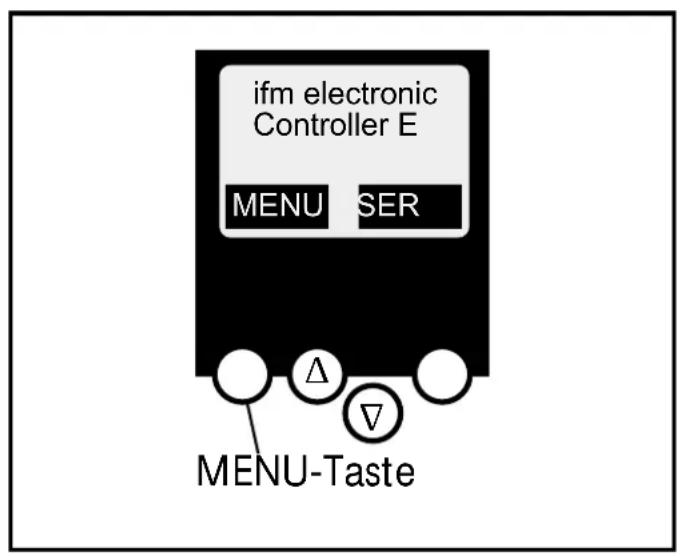

ifm electronic Controller E MENU SER △ ▽ MENU-Taste

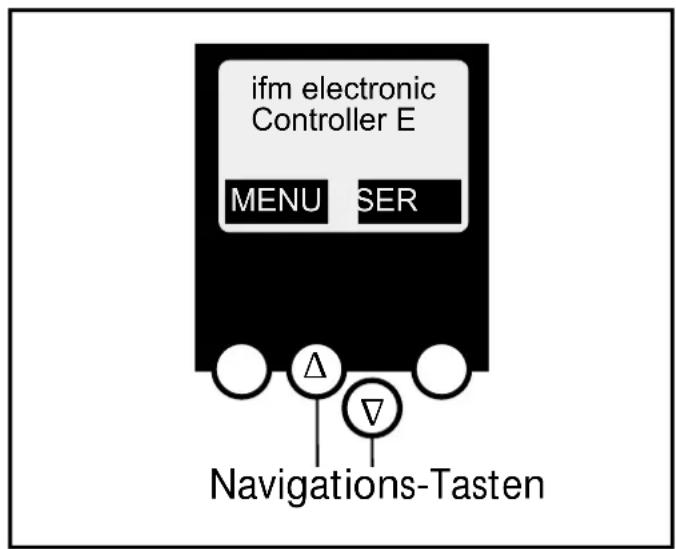

ifm electronic Controller E MENU SER Navigations-Tasten

Menü-Navigation

O Slave Lists

(Prüfen der Adressen der angeschlossenen AS-i Slaves)

∇ Liste der detektierten AS-i Slaves (LDS)
∇ Liste der projektierten AS-i Slaves (LPS)
∇ Liste der aktivierten AS-i Slaves (LAS)
∇ Liste der AS-i Slaves mit Peripheriefehler (LPF)

O Address Slave

(Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)

∇ Umadressieren eines am Controller _e angeschlossenen AS-i Slaves
∇ Automatisches adressieren neuer AS-i Slaves auf die nächste freie Adresse (Easy Startup)

O Quick Setup

(Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Einstellung der Feldbusverbindung (optional)

O System Setup (Einstellung des Controller e Gerätes)

∇ Baudrate der seriellen Programmierschnittstelle
∇ IP Adresse der Ethernet Programmierschnittstelle (optional)
∇ Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
∇ Update der Firmware des Controller _e (spezielle Programmiersoftware erforderlich)

O System Info (Geräte Informationen)

∇ Hardware und Firmware Versionsnummern dieses Controller e
∇ Seriennummer dieses Controller e
∇ Aktuelle/Maximale SPS Zykluszeit

O PLC Setup

∇ Starten oder Stoppen der SPS im Controller _e

O PLC Info (Anzeige Anwenderprogramm-Name, Autor, Datum)

O Master Setup (AS-i Masterflags)

∇ Die aktuelle AS-i Konfiguration einlesen (Config all)
∇ Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
∇ Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
∇ Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
∇ Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
∇ Anzeige des Config-Errors Zählers des ange- schlossenen AS-i Systems
∇ Reset des Config-Errors Zählers
∇ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems

O Slave Setup

(Detaillierte Informationen über die angeschlossenen AS-i Slaves)

∇ Digitale bzw. analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves
∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves
∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves
∇ Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves

O Fieldbus Setup(Die verschiedenen Feldbusschnittstellen sind optional)

∇ Eingabe der IP-Adresse des Controller _e im überlagerten System

∇ Eingabe der Subnet Mask

∇ Auslesen der MAC-ID

∇ Eingabe der Modullängen

Modul 1 = Digitale Eingänge Master1A

Modul 2 = Digitale Ausgänge Master1A

Modul 3 = Digitale Eingänge Master2A

Modul 4 = Digitale Ausgänge Master2A

Modul 5 = Digitale Eingänge Master1B

Modul 6 = Digitale Ausgänge Master1B

Modul 7 = Digitale Eingänge Master2B

Modul 8 = Digitale Ausgänge Master2B

Modul 9 = Analog Multiplex Eingang

Modul 10 = Analog Multiplex Ausgang

Modul 11 = Kommando Kanal

Modul 12 = SPS Eingänge

Modul 13 = SPS Ausgänge

Modul 14 = Analog Eingang Master 1

Modul 15 = Analog Ausgang Master 1

Modul 16 = Analog Eingang Master 2

Modul 17 = Analog Ausgang Master 2

Modul 18 = Diagnose

O Fieldbus Data (optional)

∇ Anzeige der über den Feldbus zyklisch übertragenen Daten
