Produkttyp	AirBox AS-i (Industrieautomation)
Marke	IFM
Modell	AC2057
AS-i-Profil	S 3.F
Pneumatikventiltyp	4/2 monostabil
Stromversorgung	Über AS-i-Netz
Integrierte Sensorversorgung	100 mA max pro Modul
Druckluftdruck	3 bis 8 bar (max. 8 bar)
Pneumatikanschluss	Legris 3000 / 8 mm
Sensoranschluss	M12-Steckverbinder
AS-i-Anschluss	EMS-Verdrahtungsmodul
Adressierung	1 bis 31, einstellbar über Adressiereinheit (Lieferung: Adresse 0)
Manuelle Betätigung	Betätigungsschraube (drücken/loslassen oder verriegeln)
LED-Anzeige	Grün (AS-i-Spannung), gelb (Eingänge/Ausgänge)
Elektromagnetische Verträglichkeit (EMV)	EN 61000-4-2, Kontaktentladung ±4 kV, Luftentladung ±8 kV
Schutz gegen elektrostatische Entladungen	Potenzialausgleich, Kabeltrennung
Gehäusematerial	Edelstahl V2A
Kompatible Sensortypen	2- oder 3-Leiter PNP TOR (IEC 947-5-2) oder mechanische Detektoren
Anzahl logischer Eingänge	2
Anzahl pneumatischer Ausgänge	1 (4/2-Ventil)
Druckluftnutzungsbedingung	Gefilterte Luft (5 µm), ölgeschmiert (ISO-VG10) oder ungeschmiert
Anzugsdrehmoment AS-i-Anschluss	0,8 Nm
Einsatzumgebung	Industriell

Häufig gestellte Fragen - AC2057 IFM

Wie adressiere ich das Modul AC2057?

Verwenden Sie die Adressiereinheit. Montieren Sie das Modul auf die Einheit, weisen Sie eine freie Adresse zwischen 1 und 31 zu (bei Lieferung ist die Adresse 0). Montieren Sie dann das Modul auf die an das AS-i-Netz angeschlossene Verdrahtungsbasis mit einem Anzugsdrehmoment von 0,8 Nm.

Welcher Druckluftdruck wird empfohlen?

Der Druck sollte zwischen 3 und 8 bar liegen. Druckspitzen über 8 bar können zu permanenten Dichtheitsfehlern und irreversiblen Schäden an der AirBox führen.

Wie schließe ich die Sensoren an das Modul an?

Die Sensoren werden über die M12-Steckverbinder angeschlossen. Es können 2- oder 3-Leiter PNP TOR-Sensoren gemäß IEC 947-5-2 oder mechanische Positionsdetektoren verwendet werden, die zwischen Pin 1 und Pin 2/4 angeschlossen werden.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt das Vorhandensein von Spannung über das AS-i-Netz an. Die gelben LEDs zeigen den Zustand der Ein-/Ausgänge an.

Wie verwende ich die manuelle Betätigung des Pneumatikausgangs?

Sie können den Pneumatikausgang (4/2-Ventil) mit der manuellen Betätigungsschraube betätigen. Sie können zwischen einem Drücken/Loslassen-Modus oder einem Drücken/Drehen/Verriegeln-Modus wählen.

Welche Druckluftart sollte verwendet werden?

Verwenden Sie gefilterte Luft (5 µm) und gegebenenfalls geölte Luft (ISO-VG10). Wenn die AirBox einmal mit geölter Luft betrieben wurde, muss sie immer mit geölter Luft betrieben werden.

Welche EMV-Vorsichtsmaßnahmen sind zu beachten?

Vermeiden Sie elektrostatische Entladungen durch Potenzialausgleich und trennen Sie die Signalkabel, Buskabel, Potenzialausgleichsleiter und Stromkabel physikalisch voneinander. Die AirBox ist gemäß EN 61000-4-2 mit Kontaktentladung ±4kV und Luftentladung ±8kV getestet.

Wie trenne ich die Pneumatikschläuche?

Zum Entfernen der Schläuche drücken Sie den schwarzen Ring des Anschlusses und ziehen Sie den Schlauch gleichzeitig ab.

Was tun, wenn der Luftdruck 8 bar überschreitet?

Vermeiden Sie strengstens Druckspitzen über 8 bar, da diese zu permanenten Dichtheitsfehlern und irreversiblen Schäden der AirBox führen können. Stellen Sie sicher, dass die Druckluftversorgung geregelt ist.

Wo finde ich weitere Informationen zur AirBox AC2057?

Besuchen Sie die Website www.ifm-electronic.com. Geben Sie die Artikelnummer Ihrer AirBox unter 'Datenblatt' ein, um weitere Produktinformationen zu erhalten.

BEDIENUNGSANLEITUNG AC2057 IFM

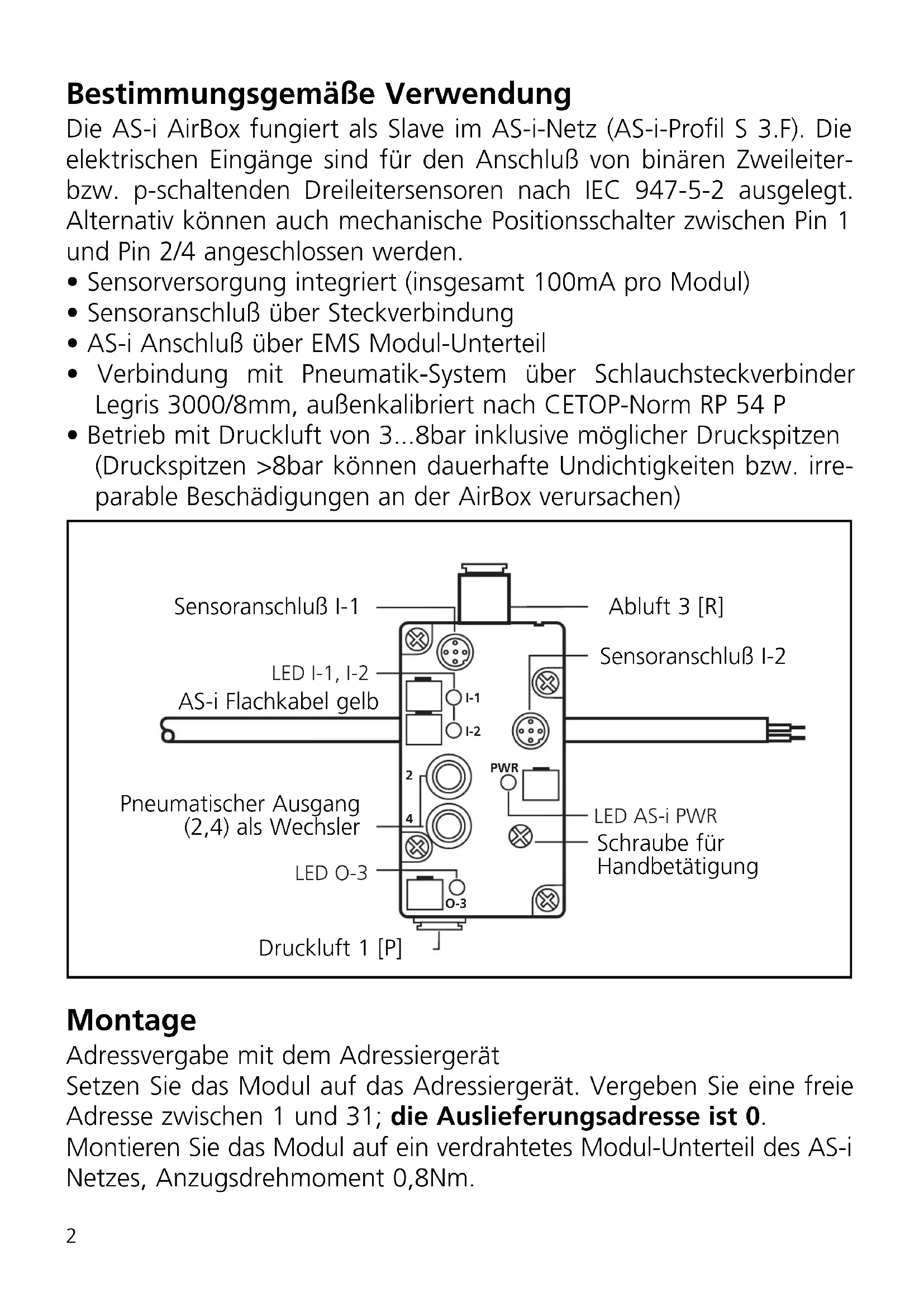

Bestimmungsgemäß Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiterbzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch Mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8bar inklusive möglicher Druckspitzen (Druckspitzen >8 bar konnen dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine frei Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

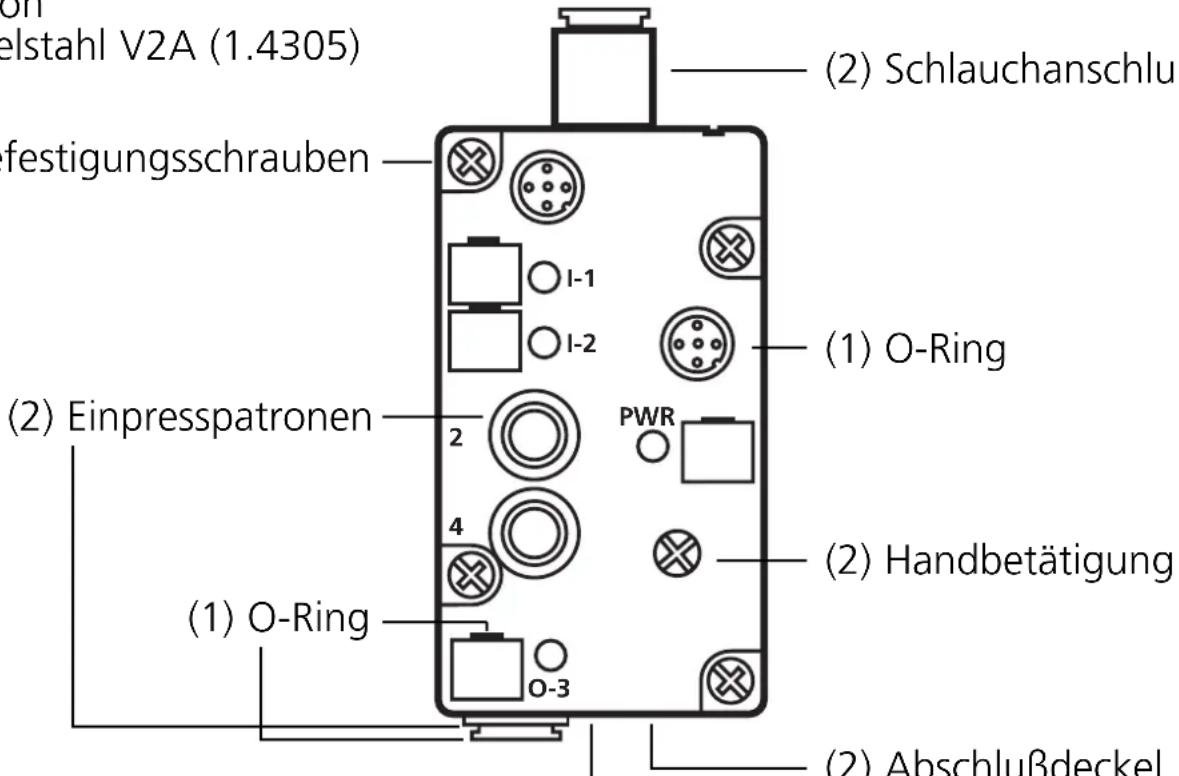

Werkstoffe

(1)Viton
(2) Edelstahl V2A (1.4305)

(2) Befestigungsschrauben

(1) Profil- und Flachtdichtung

(1) O-Ring
(2) Handbetätigung

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumaticen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumaticen System. Schneiden Sie den Anschlußschlauch gerade ab und schieren Sieihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring undziehen gleichzeitig den Schlauch hersus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elettromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ± 4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgutern, können stärkere elekrostatice Aufladungen erzeugen. Zur Vermeidung von elekrostaticen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern

• Energieleitungen

• Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatice Ladungen führen oder ableiten

Werden these Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
  Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

Belegung der Datenbits

M12-Buchse	I-1/PIN	I-2/PIN
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Datum	D0 D1 D2 D3
Ein- / Ausgänge	I-1 I-2 O-3 -

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsvorsorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5 m , geött (ISO-VG10) ^1) oder ungeött). Werde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox fühden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „ Datenblatt-Suche" die Artikelnummer ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen" erhalten Sie die zusätzlichen Produktinformationen.
