Produkttyp	AS-i AirBox 42 Schnittstellenmodul
Marke	IFM
Modell	AC046A
Kategorie	Industrielle Automatisierung
Bestimmungsgemäße Verwendung	Explosionsgefährdete Bereiche ATEX II 3D (staubige Atmosphären)
ATEX-Kennzeichnung	II 3D T 65°C IP65 X
Zulässige Umgebungstemperatur	0 bis +40°C
Schutzart	IP65
Spannungsversorgung	Über AS-i-Bus (Standardspannung 30 Vdc)
Schnittstelle	AS-i (Aktuator-Sensor-Interface)
Gehäusematerial	Kunststoff
Montage	Auf 35 mm Tragschiene oder Montageplatte über AC5000 Grundplatte
Anschluss	AS-i Flachkabel und M12-Steckverbinder
Anzugsdrehmoment (Schrauben Oberteil)	0,8 Nm
Anzugsdrehmoment (M12-Steckverbinder)	0,8 Nm
Verschlussstopfen (Ref. AC3004)	Anzugsdrehmoment 0,8 Nm
Maximale Aufprallenergie	1,5 J (niedrige Energie)
Wartung und Reparatur	Keine Reparatur möglich, bei Ausfall Hersteller kontaktieren
Reinigung	Nur feuchtes Tuch, elektrostatische Aufladung vermeiden
UV-Schutz	Direkte Sonneneinstrahlung vermeiden
Besondere Installationsbedingungen	Staubströmungen und -ablagerungen vermeiden, elektrostatische Aufladung vermeiden

Häufig gestellte Fragen - AC046A IFM

Was ist der IFM AC046A?

Der IFM AC046A ist ein AS-i AirBox 42 Schnittstellenmodul, das für den Einsatz in explosionsgefährdeten Bereichen (ATEX II 3D) in der industriellen Automatisierung entwickelt wurde.

In welchen Bereichen kann der AC046A installiert werden?

Das Gerät ist für explosionsgefährdete Bereiche der Kategorie II 3D zertifiziert, d.h. staubige Atmosphären. Es ist nicht für Gase geeignet.

Wie wird das Modul AC046A installiert?

Befestigen Sie zuerst die AC5000 Grundplatte für Flachkabel auf einer 35 mm Tragschiene oder Montageplatte. Montieren Sie dann das Modul auf die Grundplatte, indem Sie die 4 Schrauben über Kreuz gleichmäßig mit 0,8 Nm anziehen. Überprüfen Sie den korrekten Sitz der Dichtung.

Was bedeutet die Kennzeichnung II 3D T 65°C IP65 X?

II 3D : Gruppe II, Kategorie 3 für Stäube. T 65°C : maximale Oberflächentemperatur 65°C. IP65 : Schutz gegen Staub und Wasserstrahlen. X : besondere Verwendungsbedingungen.

Was ist der zulässige Umgebungstemperaturbereich?

Die zulässige Umgebungstemperatur beträgt 0 bis +40°C.

Kann der AC046A im Freien verwendet werden?

Ja, dank der Schutzart IP65 ist er gegen Witterungseinflüsse geschützt. Vermeiden Sie jedoch direkte Sonneneinstrahlung (UV-Strahlung) und elektrostatische Aufladung.

Wie wird das Modul AC046A gereinigt?

Nur mit einem feuchten Tuch reinigen, um elektrostatische Aufladung zu vermeiden. Keine Lösungsmittel oder Scheuermittel verwenden.

Was tun bei Funktionsstörung?

Das Gerät kann nicht repariert werden. Bei Ausfall den Hersteller (IFM) für den Ersatz kontaktieren.

Was sind die wichtigen Punkte für die Sicherheit im explosionsgefährdeten Bereich?

Montagehinweise beachten, Oberteil niemals unter Spannung trennen, M12-Steckverbinder niemals unter Spannung abziehen, Staubablagerungen und elektrostatische Aufladung vermeiden. Nur zugelassene Verschlussstopfen (AC3004) verwenden.

Wo findet man die vollständige Bedienungsanleitung?

Die Bedienungsanleitung ist als kostenloser Download auf notice-facile.com im PDF-Format verfügbar. Übersetzungen können per E-Mail angefordert werden.

BEDIENUNGSANLEITUNG AC046A IFM

Betriebsanleitung (Deutsch)

Operating instructions (GB / IRL)

1. Nach der ATEX-Richtlinie 94/9 EG (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EG Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EEEesti keel

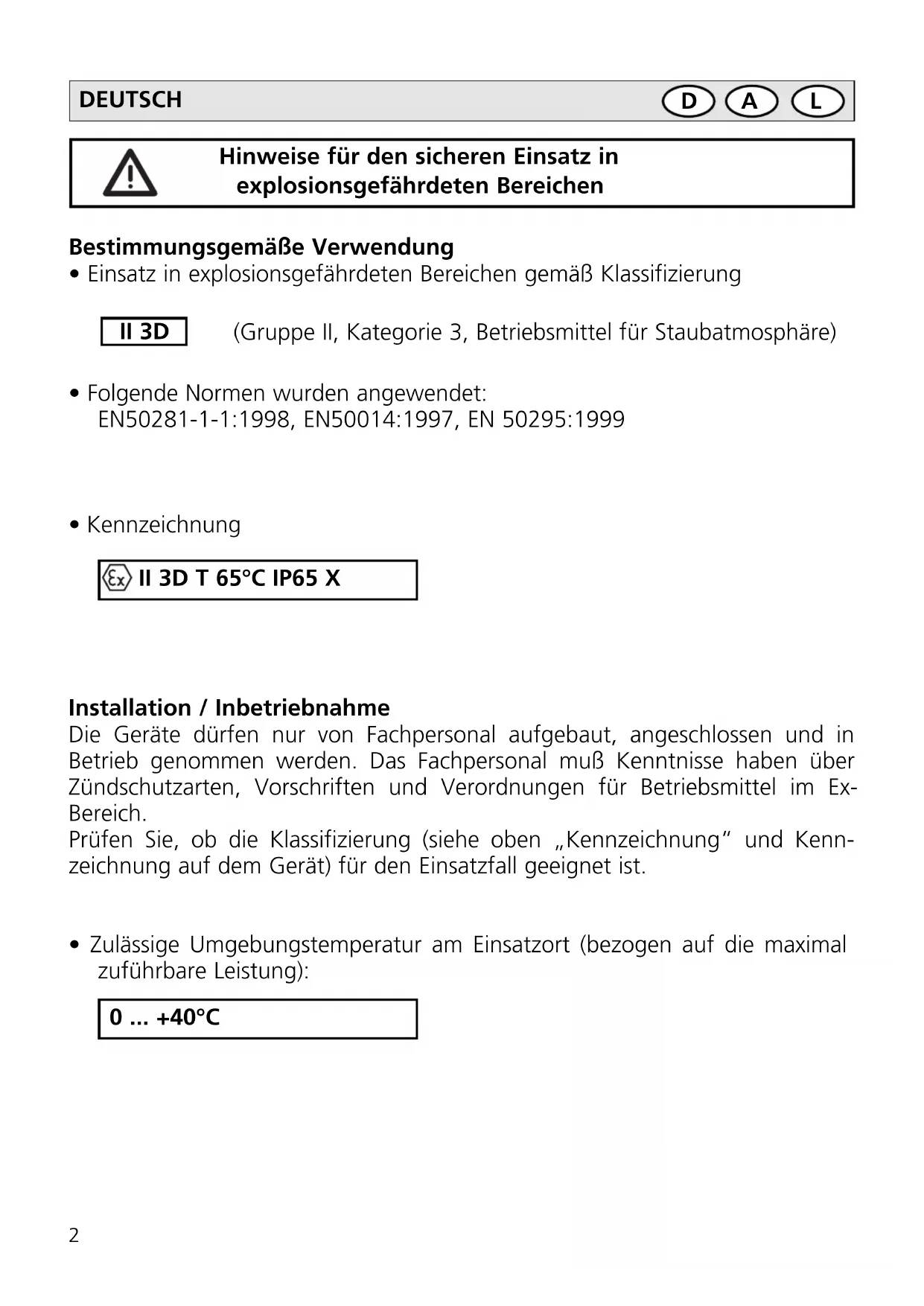

Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen

Bestimmungsgemäße Verwendung

- Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung

II 3D

(Gruppe II, Kategorie 3, Betriebsmittel für Staubatmosphäre)

- Folgende Normen wurden angewendet: EN50281-1-1:1998, EN50014:1997, EN 50295:1999

- Kennzeichnung

II 3D T 65°C IP65 X

Installation / Inbetriebnahme

Die Geräte dürfen nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muß Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.

Prüfen Sie, ob die Klassifizierung (siehe oben „Kennzeichnung“ und Kennzeichnung auf dem Gerät) für den Einsatzfall geeignet ist.

- Zulässige Umgebungstemperatur am Einsatzort (bezogen auf die maximal zuführbare Leistung):

0 ... +40°C

Einbauhinweise / Montage

• Beachten Sie die jeweiligen nationalen Vorschriften und Bestimmungen.
• Sorgen Sie vor der Montage für einen spannungsfreien Zustand der Anlage.
• Befestigen Sie das FK-Unterteil AC5000 auf eine 35mm-Profilschiene oder auf einer Montageunterlage. Montieren Sie das Modul auf das verdrahtete FK- Unterteil. Das FK- Unterteil darf nicht ohne ein ATEX zugelassenes Oberteil betrieben werden.
• Um die angegebene Schutzart einzuhalten, sind die 4 Schrauben des Ober-teils gleichmäßig über Kreuz mit 0,8Nm anzuziehen. Achten Sie bei der Montage des Modules darauf, daß die Dichtung sorgfältig eingelegt wird.
• Die Kabel-Biegeradien sowie eine entsprechende Zugentlastung sind bei Installation und Verlegung so zu wählen, daß weder die Kabeleinführungen noch die Dichtungen mechanisch belastet werden.

Besondere Bedingungen für den sicheren Betrieb

• Vermeiden Sie statische Aufladungen an Kunststoffgeräten und Kabeln.
• Montieren Sie das Modul nicht im Staubstrom.
• Vermeiden Sie Staubablagerungen auf dem Modul.
• Vermeiden Sie elektrostatische Aufladungen, reinigen Sie das Gerät nur mit einem feuchten Tuch. Das Reiben mit nichtleitenden Materialen ist grundsätzlich zu vermeiden.
• Vermeiden Sie direkte Bestrahlung mit hohen UV-Anteilen (Sonnenlicht), montieren Sie das Gerät an einem geschützen Ort.
• Das Gerät ist für geringe Schlagenergie (mechanische Beschädigungen) ausgelegt (1,5Joule). Das Modulgehäuse und die Kabel sind durch geeignete Maßnahmen wirkungsvoll vor mechanischer Beanspruchung und Beschädigung zu schützen.
• Setzen Sie die Abschlußdichtungen (Füllstücke) in das FK-Unterteil ein, wenn sich das Modul am Ende des Kabelstrangs befindet. Das Flachkabelende muß innerhalb des Moduls liegen.
• Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), Anzugsmoment 0,8Nm.
• Trennen Sie das Moduloberteil nicht unter Spannung vom FK Unterteil.
• Trennen Sie die M12-Steckverbindungen nicht unter Spannung.
• Verwenden Sie M12-Steckverbindungen mit Sechskant-Überwurfmuttern, Anzugsmoment 0,8Nm.

• Das Drehmoment der Schrauben ist 2 Wochen nach der Montage zu überprüfen und sicherzustellen.

• Blindstopfen, Gehäuseober-/unterteil und M12-Verschraubungen dürfen nur in hinreichend sauberer Umgebung geöffnet oder verschlossen werden.

• Der Einsatz eines FK Unterteils mit Adressierbuchse ist nicht zulässig.
• Für den Einsatz im explosionsgefährdeten Bereich gemäß Angabe ist die Schutzart eine wesentliche Voraussetzung. Daher ist bei der Montage des Gehäuses und der Dichtungen entsprechende Sorgfalt anzuwenden, s. Einbauhinweise /Montage.

Instandhaltung / Wartung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfall bitte an den Hersteller.
