Produkttyp	AirBox AS-i (AS-i-Slave) für die Industrieautomation
Modell	AC2047
Marke	IFM
AS-i-Netzversorgung	31,6 V DC, 165 mA
Integrierte Sensorversorgung	30 V DC, 100 mA max (insgesamt pro Modul)
Druckluftdruck	3 bis 8 bar (Spitzen >8 bar verboten)
Hilfsluftdruck (Vakuum-Option)	3 bis 8 bar, über Legris 3000/4 mm Anschluss
Pneumatischer Hauptanschluss	Legris 3000/8 mm (gemäß CETOP RP 54 P)
Elektrischer Sensoranschluss	Steckbare M12-Steckverbinder (Eingänge 2-Draht oder 3-Draht PNP)
AS-i-Netzanschluss	Über EMS-Verkabelungsmodul
AS-i-Adressierung	Freie Adresse 1 bis 31 (Lieferung: 0) mit einem Adressiergerät
Pneumatische Ausgänge	4/2-Wegeventil, manuelle Betätigung über Schraube (drücken/loslassen oder verriegeln)
LED-Anzeigen	Grün: AS-i-Spannung; Gelb: Zustand der Ein-/Ausgänge
Elektromagnetische Verträglichkeit	EN 61000-4-2: Kontaktentladung ±4 kV, Luft ±8 kV
Schutzart	IP 67 (Hilfslufteingang geschlossen, wenn nicht angeschlossen)
Anzugsdrehmoment Montage	0,8 Nm
Betriebstemperatur	Nicht angegeben, Standard-Industrieanwendung
Wartung	Gefilterte Druckluft (5 µm) verwenden; Schmierung mit ISO-VG10 möglich (falls einmal verwendet, immer schmieren)
Sicherheit	Pneumatische Vorschriften beachten; Druck vor Eingriffen abschalten; elektrostatische Entladungen vermeiden
Ersatzteile / Reparierbarkeit	Nicht angegeben; wenden Sie sich an den IFM-Service
Allgemeine Informationen	Anleitung als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - AC2047 IFM

Wie hoch ist der empfohlene Druckluftdruck für die AirBox AC2047?

Die AirBox arbeitet mit Druckluft von 3 bis 8 bar. Spitzen über 8 bar können die Dichtungen beschädigen.

Wie weist man dem Modul AC2047 eine AS-i-Adresse zu?

Montieren Sie das Modul auf das Adressiergerät und weisen Sie eine freie Adresse zwischen 1 und 31 zu (Werksadresse ist 0). Montieren Sie das Modul dann auf die AS-i-Verkabelungsbasis.

Was tun, wenn die grüne LED nicht leuchtet?

Die grüne LED zeigt die Stromversorgung über das AS-i-Netz an. Überprüfen Sie die AS-i-Spannung (31,6 V DC) und die Anschlüsse des EMS-Verkabelungsmoduls.

Kann die AirBox mit Vakuum verwendet werden?

Ja, optional, mit Hilfsluft von 3 bis 8 bar über den Legris 3000/4 mm Anschluss kann ein Vakuum von 90% erreicht werden.

Welcher Sensortyp kann an die Eingänge angeschlossen werden?

Die Eingänge sind für 2-Draht- oder 3-Draht-PNP-Sensoren (Schaltkontakt nach IEC 947-5-2) oder mechanische Positionsdetektoren ausgelegt.

Wie verwendet man die manuelle Betätigung des pneumatischen Ausgangs?

Betätigen Sie die manuelle Steuerschraube: Drücken Sie für eine momentane Aktion oder drücken und drehen Sie, um den Ausgang zu verriegeln.

Welche Vorsichtsmaßnahmen gegen elektrostatische Entladungen (ESD) sind zu treffen?

Beachten Sie die EMV-Regeln: Potenzialausgleich, Trennung von Bus- und Signalkabeln und Abstand zu elektrostatischen Ladungsquellen. Getestet nach EN 61000-4-2 (±4 kV Kontakt, ±8 kV Luft).

Wie schließt man die Pneumatikschläuche an?

Schneiden Sie die Schläuche gerade ab und schieben Sie sie in die Legris-Anschlüsse, bis sie einrasten. Zum Lösen drücken Sie den schwarzen Ring und ziehen Sie den Schlauch heraus.

Was bedeuten die gelben LEDs?

Die gelben LEDs zeigen den Zustand der Ein-/Ausgänge an: leuchtend, wenn aktiv.

Benötigt die AirBox geschmierte Luft?

Sie kann mit oder ohne Schmierung (ISO-VG10) betrieben werden. Achtung: Wurde sie erstmals mit geschmierter Luft betrieben, muss sie danach immer geschmiert werden.

BEDIENUNGSANLEITUNG AC2047 IFM

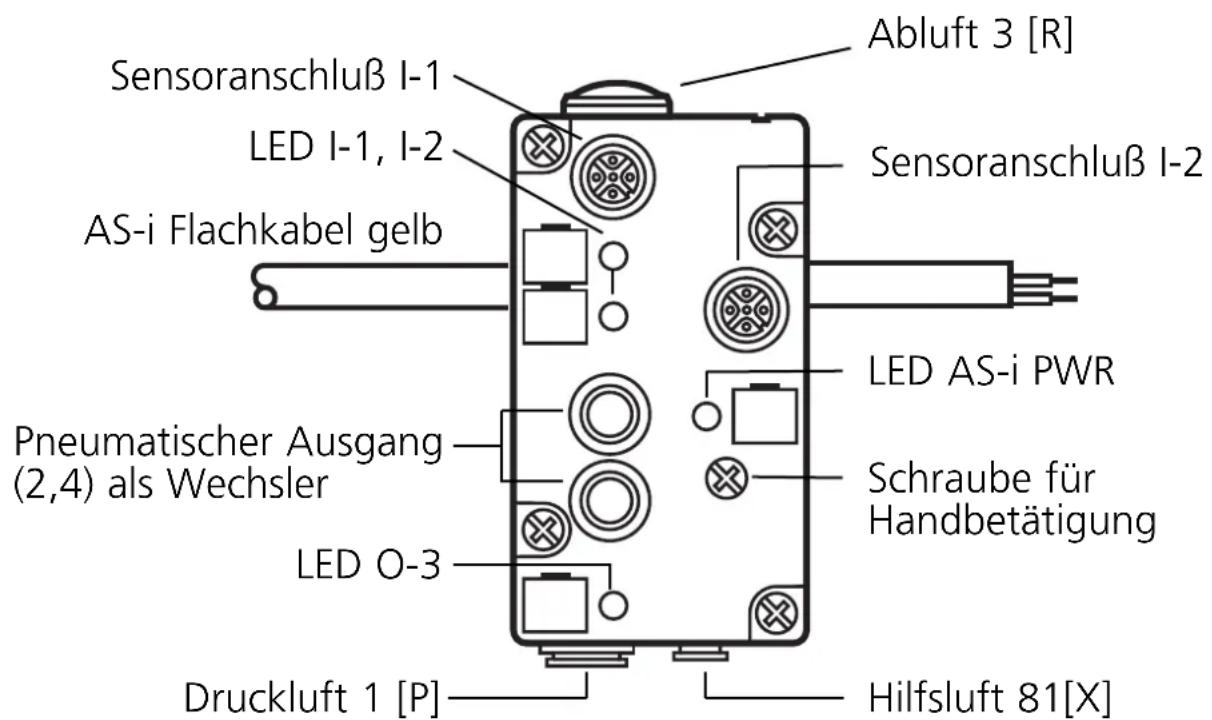

Bestimmungsgemäß Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiterbzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch Mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.
- Sensorversorgung integriert (insgesamt 100mA pro Modul)
- Sensoranschluß über Steckverbindung
- AS-i Anschluß über EMS Modul-Unterteil
- Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/8mm, außenkalibriert nach CETOP-Norm RP 54 P
- Betrieb mit Druckluft von 3...8bar inklusive möglicher Druckspitzen (Druckspitzen >8 bar konnen dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
- optional: mit Hilfsluft 90% Vakuum 3...8bar; über Schlauchsteck-verbinder Legris 3000/4mm

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine frei

Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumaticen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieren Sieihn in die Steckverbindung, bis er hörbare einrastet.

External Hilfsluft

External Hilfsluft wird benötigt

• wenn Drücke kleiner 3bar geschaltet werden sollen
• wenn Vakuum geschalte werden sollen
• bei Parallelschaltung von Ventilen, wenn ein erheblicher Druckabfall zu erwarten ist (bei hohem Gleichzeitigkeitsfaktor)

Die Hilfsluft muß mit mindestens 3bar angelegt werden, um das Schalte des Ventils zu ermögen.

Der Anschluß der Steuerluft ist im Modul integriert und wird durch das Einstecken des 4mm-Druckluftschlauchs aktiviert. Wird kein Schlauch angeschlossen, ist dieser pneumatische Eingang verschlüssen (IP67).

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring undziehen gleichzeitig den Schlauch hersus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elettromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgutern, können stärkere elektrostatice Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern

• Energieleitungen

• Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatice Ladungen führen oder ableiten

Werden these Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

Belegung der Datenbits

M12-Buchse	I-1/PIN	I-2/PIN
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Datumbit	D0 D1 D2 D3
Ein- / Ausgänge	I-1 I-2 O-3

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geött (ISO-VG10)¹) oder ungeött). Werde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox fühden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „ Datenblatt-Suche" die Artikelnummer ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen" erhalten Sie die zusätzlichen Produktinformationen.
