Type de produit	AirBox AS-i (esclave AS-i) pour automatisme industriel
Modèle	AC2047
Marque	IFM
Alimentation réseau AS-i	31.6 V DC, 165 mA
Alimentation capteurs intégrée	30 V DC, 100 mA max (total par module)
Pression d'air comprimé	3 à 8 bar (pics >8 bar interdits)
Pression d'air auxiliaire (option vide)	3 à 8 bar, via raccord Legris 3000/4 mm
Raccordement pneumatique principal	Legris 3000/8 mm (conforme CETOP RP 54 P)
Raccordement électrique capteurs	Connecteurs M12 embrochables (entrées 2 fils ou 3 fils PNP)
Raccordement réseau AS-i	Via module de câblage EMS
Adressage AS-i	Adresse libre 1 à 31 (livraison : 0) à l'aide d'une unité d'adressage
Sorties pneumatiques	Distributeur 4/2, commande manuelle par vis (appuyer/relâcher ou verrouillage)
Indicateurs LED	Verte : tension AS-i ; Jaunes : état des entrées/sorties
Compatibilité électromagnétique	EN 61000-4-2 : décharge contact ±4 kV, air ±8 kV
Indice de protection	IP 67 (entrée air auxiliaire fermée si non raccordée)
Couple de serrage montage	0,8 Nm
Température d'utilisation	Non spécifiée, usage industriel standard
Entretien	Utiliser air filtré (5 µm) ; lubrification ISO-VG10 possible (si utilisée une fois, toujours lubrifier)
Sécurité	Suivre prescriptions pneumatiques ; couper pression avant intervention ; éviter décharges électrostatiques
Pièces détachées / Réparabilité	Non spécifié ; se référer au service IFM
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - AC2047 IFM

Quelle est la pression d'air comprimé recommandée pour l'AirBox AC2047 ?

L'AirBox fonctionne avec de l'air comprimé de 3 à 8 bar. Des pics supérieurs à 8 bar peuvent endommager l'étanchéité.

Comment attribuer une adresse AS-i au module AC2047 ?

Montez le module sur l'unité d'adressage, puis affectez une adresse libre entre 1 et 31 (l'adresse usine est 0). Montez ensuite le module sur l'embase de câblage AS-i.

Que faire si la LED verte ne s'allume pas ?

La LED verte indique l'alimentation via le réseau AS-i. Vérifiez la tension AS-i (31,6 V DC) et les connexions du module de câblage EMS.

Peut-on utiliser l'AirBox avec du vide ?

Oui, en option, avec de l'air auxiliaire de 3 à 8 bar via le raccord Legris 3000/4 mm, vous pouvez obtenir un vide à 90%.

Quel type de capteurs peut-on brancher sur les entrées ?

Les entrées sont conçues pour des capteurs 2 fils ou 3 fils PNP (TOR selon CEI 947-5-2) ou des détecteurs de position mécaniques.

Comment utiliser la commande manuelle de la sortie pneumatique ?

Actionnez la vis de commande manuelle : appuyez pour une action momentanée, ou appuyez et tournez pour verrouiller la sortie.

Quelles précautions prendre contre les décharges électrostatiques (ESD) ?

Respectez les règles CEM : compensation de potentiel, séparation des câbles bus et signaux, et éloignement des sources de charges électrostatiques. Testé selon EN 61000-4-2 (±4 kV contact, ±8 kV air).

Comment raccorder les tuyaux pneumatiques ?

Coupez les tuyaux bien droits, puis poussez-les dans les raccords Legris jusqu'au déclic. Pour les déconnecter, appuyez sur l'anneau noir et tirez.

Quelle est la signification des LED jaunes ?

Les LED jaunes affichent l'état des entrées/sorties : allumées si actives.

L'AirBox nécessite-t-elle de l'air lubrifié ?

Elle peut fonctionner avec ou sans lubrification (ISO-VG10). Attention : si une première utilisation a été faite avec air lubrifié, elle doit toujours l'être par la suite.

MODE D'EMPLOI AC2047 IFM

ASinterface

AS-i AirBox 42 AC2046/AC2047 monostabil monostable monostable

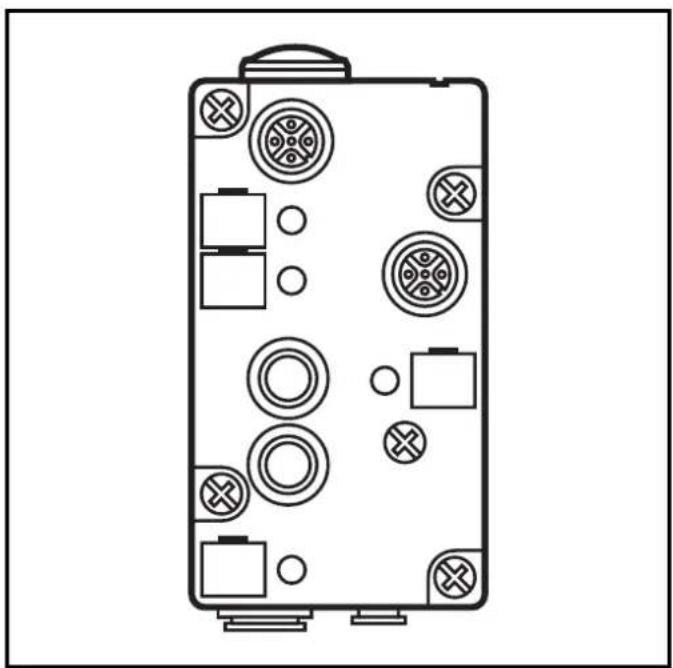

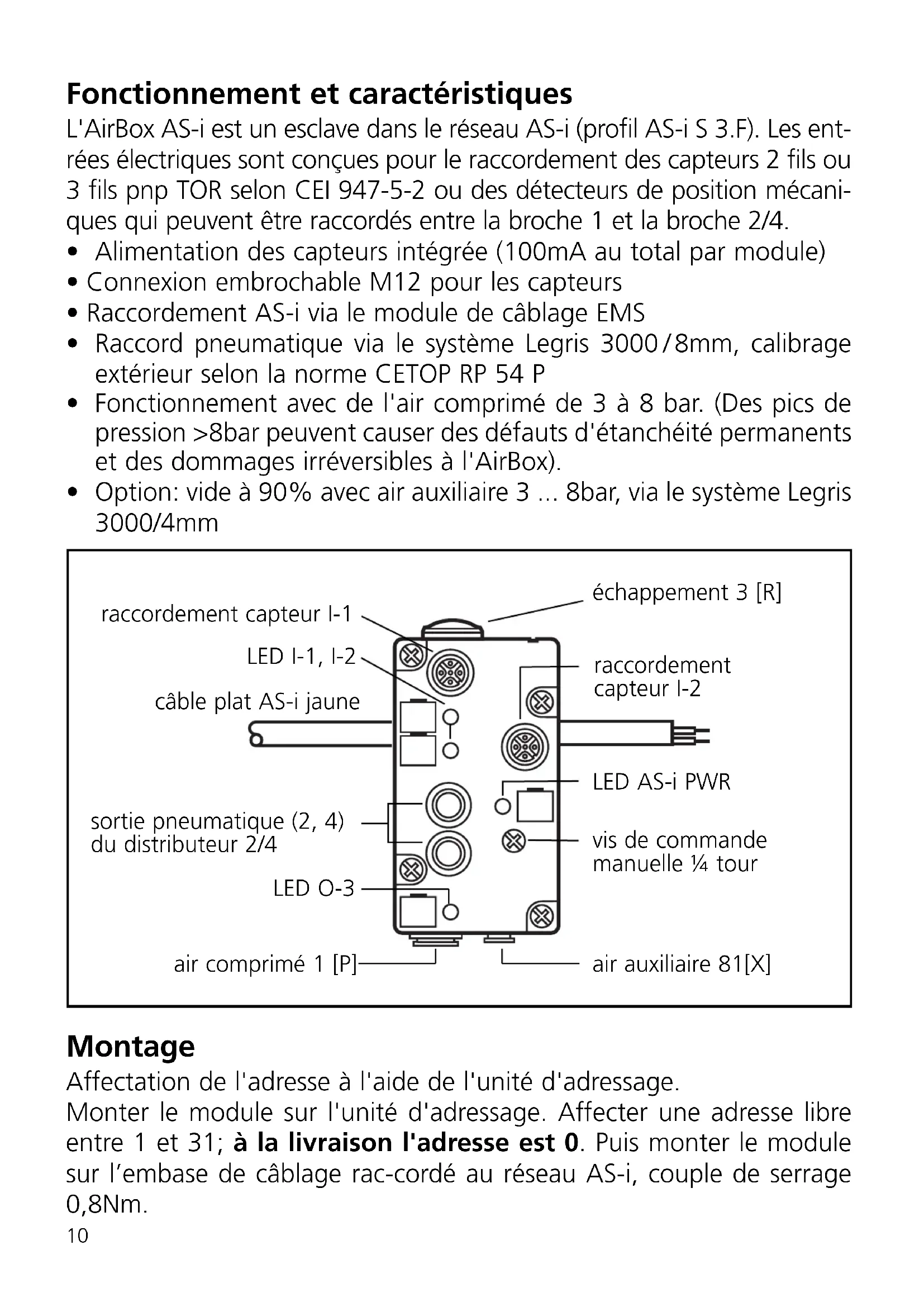

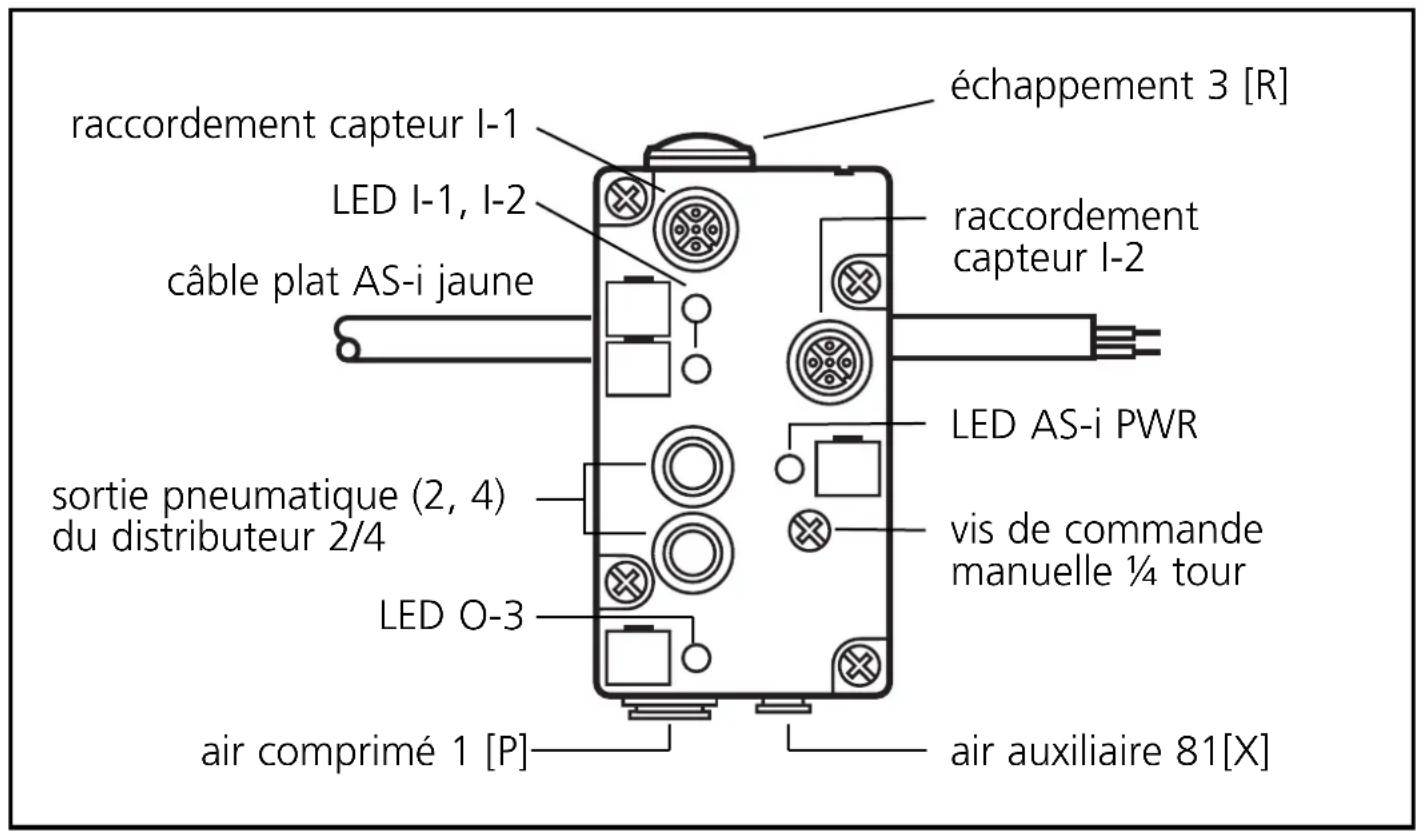

Fonctionnement et caractéristiques

L'AirBox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3. F). Les entrees électriques sont conçues pour le raccordement des capteurs 2 fils ou 3 fils pnp TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques qui peuvent être raccordés entre la broche 1 et la broche 2/4.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprime de 3 à 8 bar. (Des pics de pression >8bar peuvent cause des defaults d'étanchéité permanents et des dommages irréversibles à l'AirBox).
• Option: vide à 90% avec air auxiliaire 3... 8bar, via le système Legris 3000/4mm

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affector une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprime 1 (P) au système pneumatique, la sortie pneumatique 2 et 4 (distributeur 4/2) et, si nécessaire, l'échévement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'àu déclic.

Air auxiliaire

L'air auxiliaire est nécessaire

• si une pression d'utilisation est inférieure à 3bar
• si une dépression (vide) doit être utilisée
• pour compenser la chute de pression due à un raccordement importante d'actionneurs en parallèle

L'air auxiliaire doit être d'au moins 3 bar pour permettre le pilotage du distributeur.

Le raccord pour l'air auxiliaire est intégré dans le module via une connexion de diamètre 4mm. Si aucun tuyau n'est raccordé, cette entrée pneumatique est fermée (IP 67).

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Compatibilité electromagnétique (CEM):

L'AirBox est unconçu pour le fonctionnement dans des environnements industriels. Le test de décharge electrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges electrostatiques plus fortes.

Pour éviter des décharges electrostatiques les/remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• Pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation
• séparation physique de l'AirBox et tous les cables de toutes parties chargées électrostatiquement ou dérivant des charges electrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• dépréciation de l'AirBox
• déterioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

Affectation des bits de données

Prise M12		I-1/PIN	I-2/PIN
Alimentation capteur L+		1	1
Alimentation capteur L-		3	3
Entrée données I		4	—
Entrée données II		2	4
non utilisé		5	2+5
Bit de données	D0 D1 D2 D3
Entrées / sorties	I-1 I-2 O-3 —

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte: alimentation en tension via le réseau AS-i
• LED jaunes: affichage des entrées/sorties

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5 m, lubrifié (ISO-VG10)1) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrication initiale n'est plus effective dés que l'on a utilisé de l'air lubrifié).

1) Vous trouvez des notes supplémentaires sur l'air comprime et CEM/ESD pour l'AirBox sur www. ifm-electronic. com. Saisissez le numero d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous receivez des informations complémentaires sur le produit en cliquant sur "Information sur produit".

Input Rating

31.6V DC 165mA

Output Rating

30V DC 100mA
