Type de produit	Module interface AS-i AirBox 42
Marque	IFM
Modèle	AC046A
Catégorie	Automatisme industriel
Utilisation conforme	Zones explosives ATEX II 3D (atmosphères poussiéreuses)
Marquage ATEX	II 3D T 65°C IP65 X
Température ambiante admissible	0 à +40°C
Indice de protection	IP65
Alimentation	Via bus AS-i (tension standard 30 Vdc)
Interface	AS-i (Actuator-Sensor Interface)
Matériau du boîtier	Plastique
Montage	Sur rail profilé 35 mm ou plaque de montage via embase AC5000
Connexion	Câble plat AS-i et connecteurs M12
Couple de serrage (vis partie supérieure)	0,8 Nm
Couple de serrage (connecteurs M12)	0,8 Nm
Bouchons d'obturation (réf. AC3004)	Couple de serrage 0,8 Nm
Énergie d'impact maximale	1,5 J (basse énergie)
Entretien et réparation	Aucune réparation possible, contacter le fabricant en cas de défaillance
Nettoyage	Chiffon humide uniquement, éviter charges électrostatiques
Protection contre les UV	Éviter rayonnement direct du soleil
Conditions particulières d'installation	Éviter flux et dépôts de poussière, éviter charges électrostatiques

FOIRE AUX QUESTIONS - AC046A IFM

Qu'est-ce que l'IFM AC046A ?

L'IFM AC046A est un module interface AS-i AirBox 42 conçu pour une utilisation en zones explosives (ATEX II 3D) dans l'automatisme industriel.

Dans quelles zones peut-on installer l'AC046A ?

L'appareil est certifié pour les zones explosives de catégorie II 3D, c'est-à-dire les atmosphères poussiéreuses. Il ne convient pas aux gaz.

Comment installer le module AC046A ?

Fixer d'abord l'embase pour câble plat AC5000 sur un rail profilé de 35 mm ou une plaque de montage. Monter ensuite le module sur cette embase en serrant uniformément les 4 vis en croix à 0,8 Nm. Vérifier la bonne pose du joint d'étanchéité.

Que signifie le marquage II 3D T 65°C IP65 X ?

II 3D : Groupe II, catégorie 3 pour poussières. T 65°C : température maximale de surface 65°C. IP65 : protection contre les poussières et les jets d'eau. X : conditions spéciales d'utilisation.

Quelle est la plage de température ambiante autorisée ?

La température ambiante admissible est de 0 à +40°C.

Peut-on utiliser l'AC046A en extérieur ?

Oui, grâce à l'indice de protection IP65, il est protégé contre les intempéries. Cependant, éviter l'exposition directe au soleil (rayonnement UV) et aux charges électrostatiques.

Comment nettoyer le module AC046A ?

Nettoyer uniquement avec un chiffon humide pour éviter les charges électrostatiques. Ne pas utiliser de solvants ni de produits abrasifs.

Que faire en cas de dysfonctionnement ?

L'appareil ne peut pas être réparé. En cas de défaillance, contacter le fabricant (IFM) pour le remplacement.

Quels sont les points importants pour la sécurité en zone explosive ?

Respecter les consignes de montage, ne jamais séparer la partie supérieure sous tension, ne jamais débrancher les connecteurs M12 sous tension, éviter les dépôts de poussière et les charges électrostatiques. Utiliser uniquement des bouchons homologués (AC3004).

Où trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible en téléchargement gratuit sur notice-facile.com en format PDF. Des traductions peuvent être demandées par email.

MODE D'EMPLOI AC046A IFM

Notice d'emploi (F / B / L)

AS-i AirBox 42

AC046A

1. Selon la directive ATEX 94/9/CE, la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un appareil ou d'un système de protection dans les pays membres de l'Union européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture/verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résulte de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisateur UE.

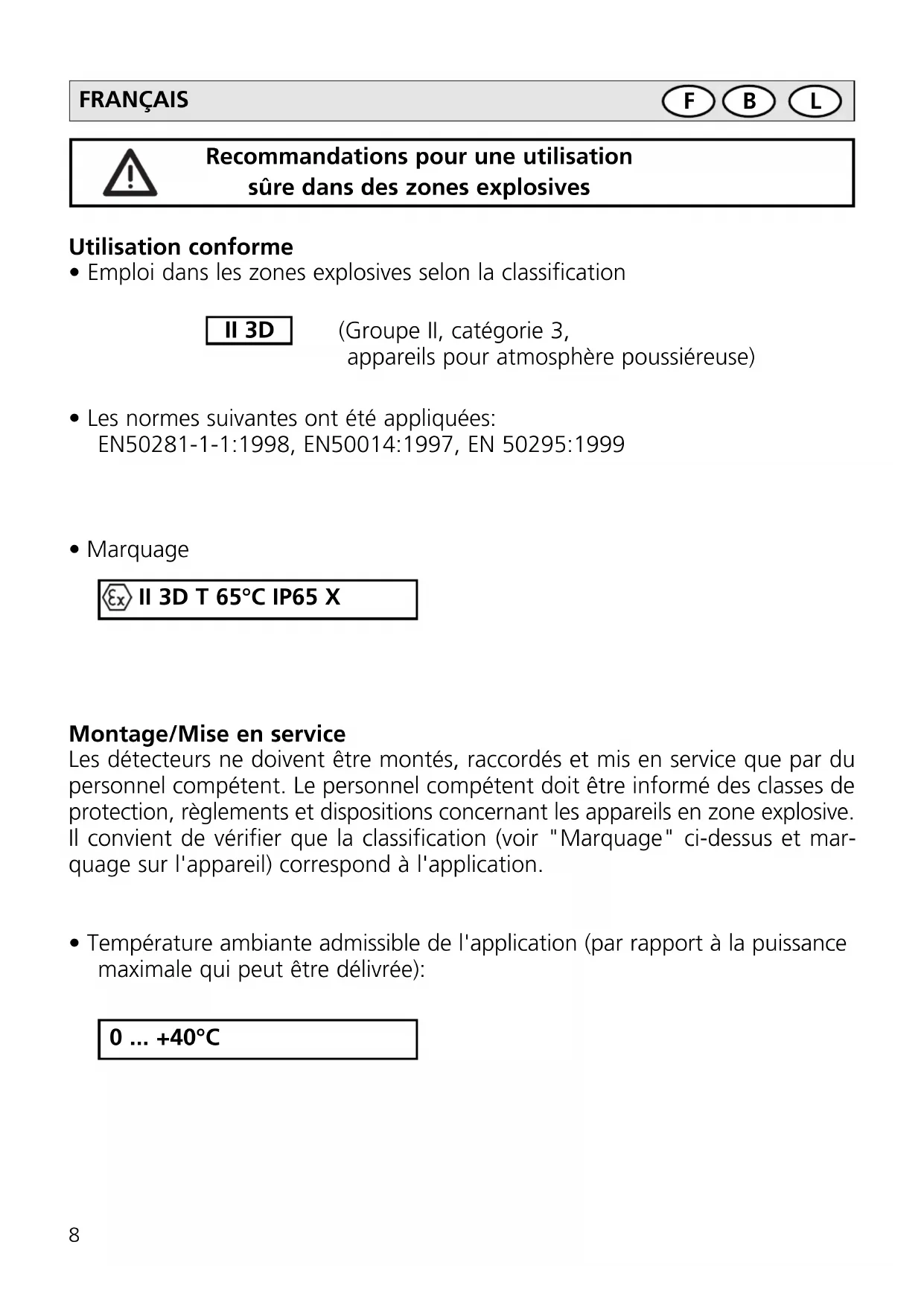

Utilisation conforme

- Emploi dans les zones explosives selon la classification

II 3D

(Groupe II, catégorie 3, appareils pour atmosphère poussiéreuse)

- Les normes suivantes ont été appliquées: EN50281-1-1:1998, EN50014:1997, EN 50295:1999

- Marquage

II 3D T 65°C IP65 X

Montage/mise en service

Les détecteurs ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel compétent doit être informé des classes de protection, règlements et dispositions concernant les appareils en zone explosive. Il convient de vérifier que la classification (voir "Marquage" ci-dessus et marquage sur l'appareil) correspond à l'application.

- Température ambiante admissible de l'application (par rapport à la puissance maximale qui peut être délivrée):

0... +40°C

Consignes d'installation / montage

• Respecter les règlements et dispositions nationales en vigueur.
• Avant le montage, s'assurer que l'installation est mise hors tension.
• Fixer l'embase pour câble plat AC5000 sur un rail profilé de 35mm ou sur une plaque de montage. Monter ensuite le module sur cette embase. L'embase pour câble plat ne doit pas être utilisée sans une partie supérieure homologuée selon ATEX.
• Pour respecter la protection indiquée, les 4 vis de la partie supérieure doivent être serrées uniformément en croix à 0,8Nm. S'assurer lors du montage du module que le joint d'étanchéité est posé soigneusement.
• Lors de l'installation et la pose, les rayons de courbure des câbles doivent être tels que ni les entrées des câbles ni les joints d'étanchéité ne soient sollicités par des forces de traction importantes.

Conditions particulières pour un fonctionnement de sécurité

• Éviter les charges d'électricité statique sur les appareils en plastique et les câbles.
• Ne pas installer le module dans le flux de poussière.
• Eviter les dépôts de poussière sur le module.
• Eviter les charges électrostatiques, ne nettoyer le module qu'avec un torchon humide. En principe, un frottement avec des matières non conductrices doit être évité.
• Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil), installer l'appareil à un emplacement protégé.
• L'appareil est conçu pour une basse énergie d'impact (détérioration mécanique) (1,5 joules). Le boîtier du module et les câbles doivent être protégés efficacement contre la sollicitation et la détérioration mécaniques en prenant des mesures appropriées.
• Si le module est utilisé en terminaison de faisceau, l'extrémité du câble plat doit se trouver dans le module. Dans ce cas, utiliser les joints d'étanchéité appropriés livrés avec l'embase pour câble plat.
• Obturer les prises non utilisées avec des bouchons (AC3004), couple de serrage 0,8Nm.
• Ne jamais séparer sous tension la partie supérieure de l'embase pour câble plat.
• Ne jamais débrancher sous tension le connecteur M12.
• Utiliser des connecteurs M12 avec écrous hexagonaux, couple de serrage 0,8 Nm.
• Vérifier le couple de serrage des vis 2 semaines après le montage et les resserrer, si nécessaire.

• Les bouchons, la partie supérieure/Embase et les écrous M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre.
• L'emploi d'une embase pour câble plat avec prise d'adressage n'est pas permis.
• Pour l'emploi en zone à risque d'explosion indiquée, le respect de la protection est impératif. De ce fait, monter le boîtier et les joints d'étanchéité avec le soin approprié, voir consignes d'installation / montage.

Entretien

L'appareil ne doit en aucun cas être modifié. Aucune réparation n'est possible. En cas de défaillance, veuillez contacter le fabricant.
