AC2057 - Automatisme industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	AirBox AS-i (Automatisme industriel)
Marque	IFM
Modèle	AC2057
Profil AS-i	S 3.F
Type de distributeur pneumatique	4/2 monostable
Alimentation électrique	Via réseau AS-i
Alimentation capteurs intégrée	100 mA max par module
Pression d'air comprimé	3 à 8 bar (max 8 bar)
Raccord pneumatique	Legris 3000 / 8 mm
Raccordement capteurs	Connecteur M12 embrochable
Raccordement AS-i	Module de câblage EMS
Adressage	1 à 31, réglable via unité d'adressage (livraison: adresse 0)
Commande manuelle	Vis de commande (appuyer/relâcher ou verrouiller)
Affichage LED	Verte (tension AS-i), jaunes (entrées/sorties)
Compatibilité électromagnétique (CEM)	EN 61000-4-2, décharge contact ±4 kV, décharge air ±8 kV
Protection contre décharges électrostatiques	Compensation de potentiel, séparation des câbles
Matériau du boîtier	Acier inoxydable V2A
Type de capteurs compatibles	2 fils ou 3 fils PNP TOR (CEI 947-5-2) ou détecteurs mécaniques
Nombre d'entrées logiques	2
Nombre de sorties pneumatiques	1 (distributeur 4/2)
Condition d'utilisation air comprimé	Air filtré (5 µm), lubrifié (ISO-VG10) ou non lubrifié
Couple de serrage connexion AS-i	0,8 Nm
Environnement d'utilisation	Industriel

FOIRE AUX QUESTIONS - AC2057 IFM

Comment adresser le module AC2057 ?

Utilisez l'unité d'adressage. Montez le module sur l'unité, affectez une adresse libre entre 1 et 31 (à la livraison l'adresse est 0). Ensuite, montez le module sur l'embase de câblage raccordée au réseau AS-i avec un couple de serrage de 0,8 Nm.

Quelle est la pression d'air comprimé recommandée ?

La pression doit être comprise entre 3 et 8 bar. Des pics de pression supérieurs à 8 bar peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox.

Comment raccorder les capteurs au module ?

Les capteurs se raccordent via les connecteurs M12 embrochables. Ils peuvent être des capteurs 2 fils ou 3 fils PNP TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques, branchés entre la broche 1 et la broche 2/4.

Que signifient les LED sur le module ?

La LED verte indique la présence de tension via le réseau AS-i. Les LED jaunes affichent l'état des entrées/sorties.

Comment utiliser la commande manuelle de la sortie pneumatique ?

Vous pouvez actionner la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle. Vous pouvez choisir entre un mode appuyer/relâcher ou appuyer/tourner/verrouiller.

Quel type d'air comprimé faut-il utiliser ?

Utilisez de l'air filtré (5 µm) et éventuellement lubrifié (ISO-VG10). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, elle doit toujours être utilisée avec de l'air lubrifié.

Quelles précautions CEM respecter ?

Évitez les décharges électrostatiques en réalisant une compensation de potentiel et en séparant physiquement les câbles de signaux, les câbles bus, les conducteurs d'équipotentialité et les câbles d'alimentation. L'AirBox est testée selon EN 61000-4-2 avec décharge par contact ±4kV et par air ±8kV.

Comment déconnecter les tuyaux pneumatiques ?

Pour enlever les tuyaux, appuyez sur l'anneau noir du raccord et tirez le tuyau en même temps.

Que faire si la pression d'air dépasse 8 bar ?

Évitez strictement les pics de pression supérieurs à 8 bar, car ils peuvent causer des défauts d'étanchéité permanents et des dommages irréversibles à l'AirBox. Assurez-vous que l'alimentation en air comprimé est régulée.

Où trouver plus d'informations sur l'AirBox AC2057 ?

Consultez le site www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous 'Fiche technique' pour obtenir des informations complémentaires sur le produit.

MODE D'EMPLOI AC2057 IFM

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i AirBox 42 V2A

AC2057

monostabil monostable monostable

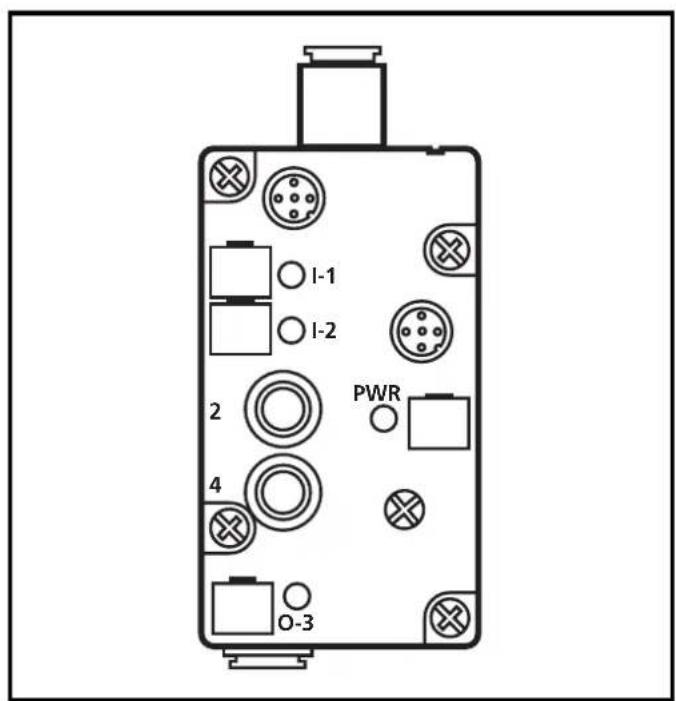

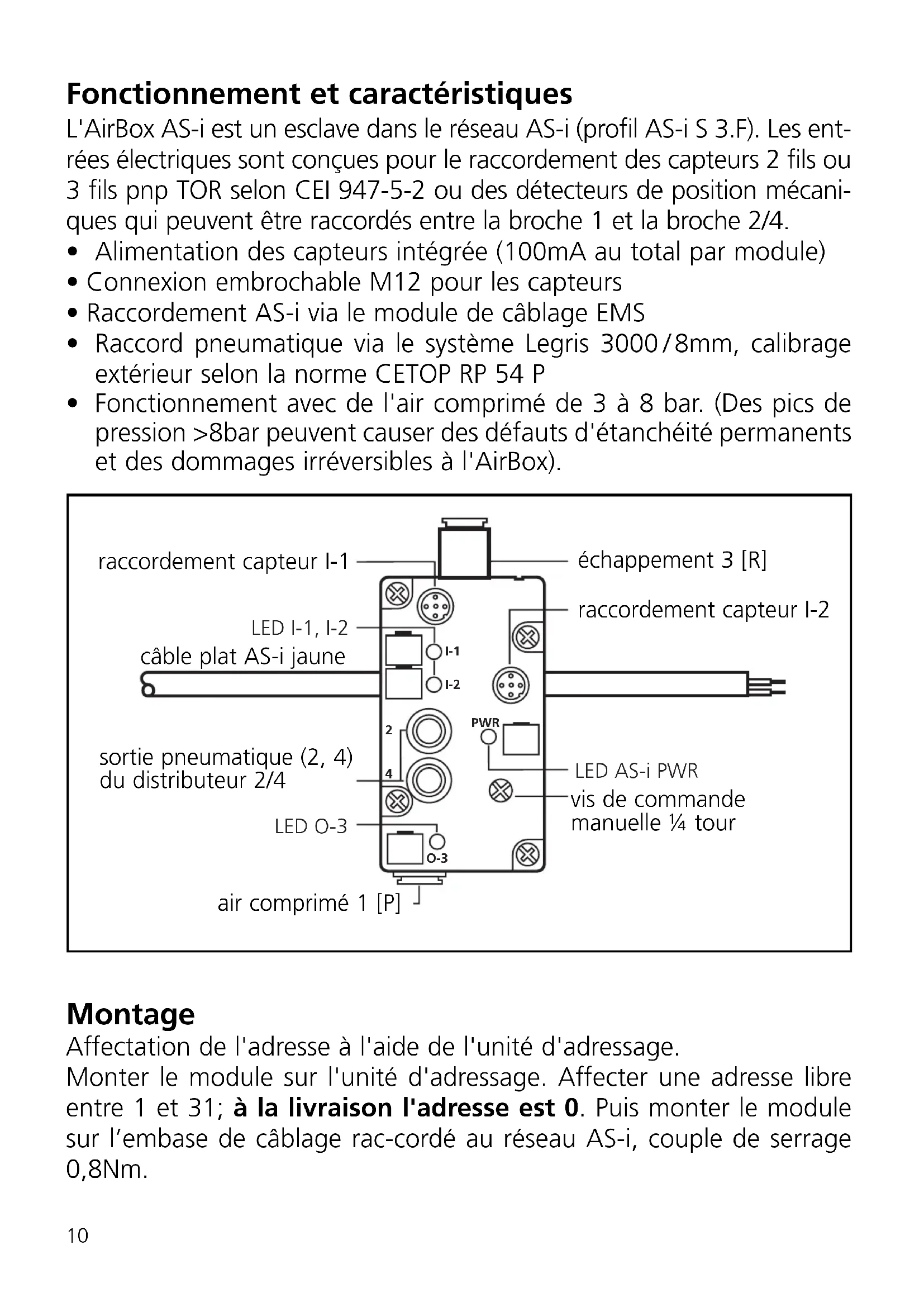

Fonctionnement et caractéristiques

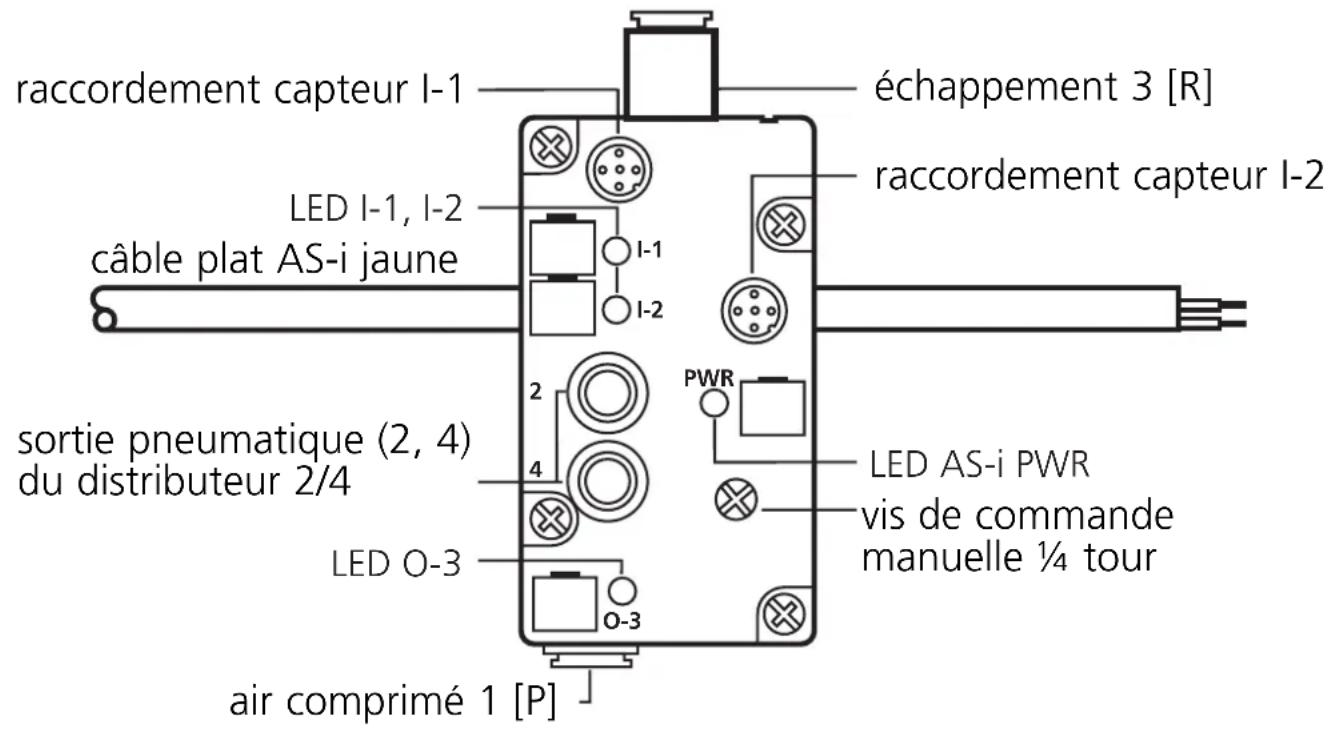

L'AirBox AS-i est un esclave dans le réseau AS-i (profil AS-i S 3.F). Les entrees électriques sont conçues pour le raccordement des capteurs 2 fils ou 3 fils pnp TOR selon CEI 947-5-2 ou des détecteurs de position mécaniques qui peuvent être raccordés entre la broche 1 et la broche 2/4.

• Alimentation des capteurs intégrée (100mA au total par module)
• Connexion embrochable M12 pour les capteurs
• Raccordement AS-i via le module de câblage EMS
• Raccord pneumatique via le système Legris 3000/8mm, calibrage extérieur selon la norme CETOP RP 54 P
• Fonctionnement avec de l'air comprime de 3 à 8 bar. (Des pics de pression >8bar peuvent cause des defaults d'étanchéité permanents et des dommages irréversibles à l'AirBox).

Montage

Affectation de l'adresse à l'aide de l'unité d'adressage.

Monter le module sur l'unité d'adressage. Affector une adresse libre entre 1 et 31; à la livraison l'adresse est 0. Puis monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

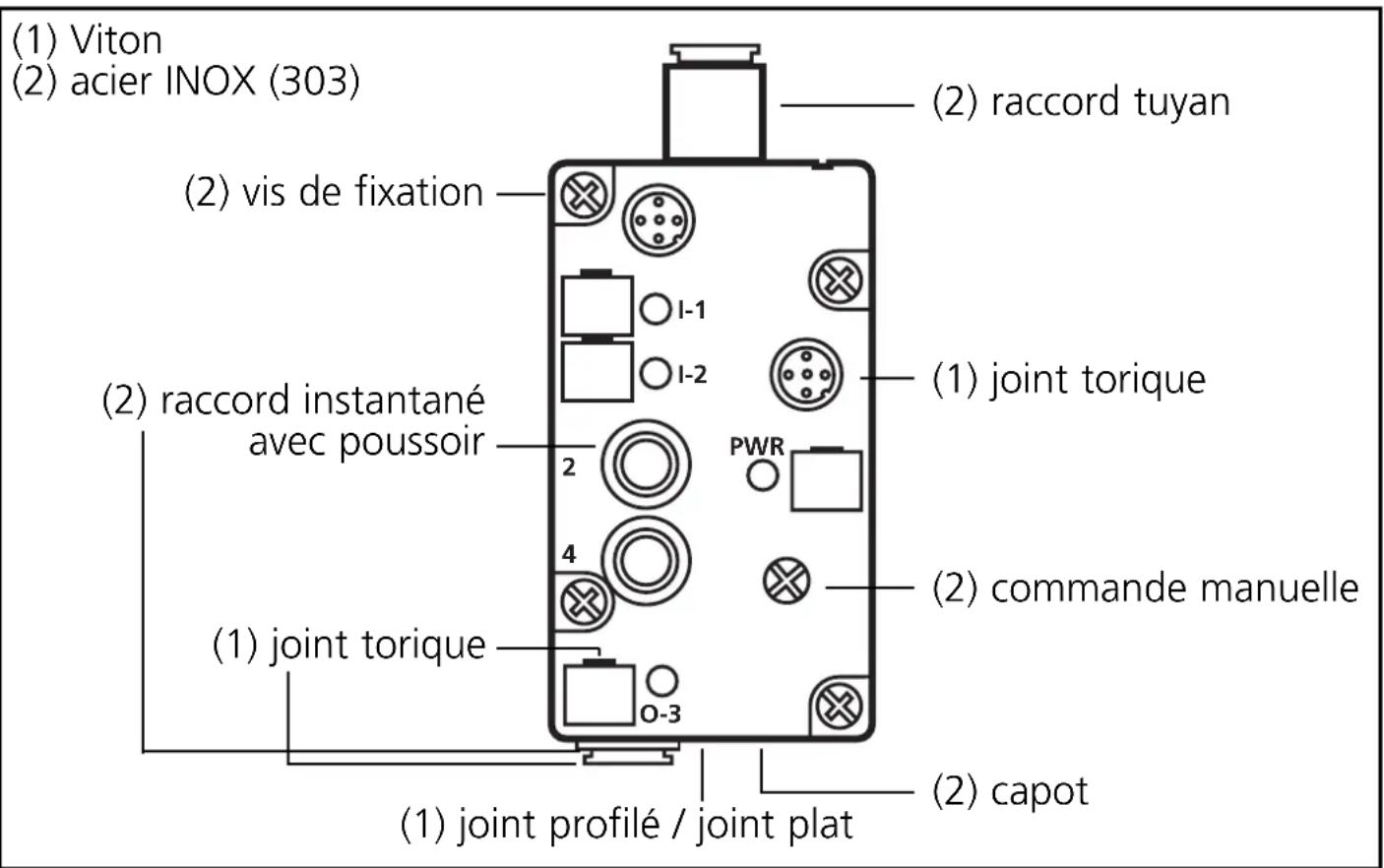

Matières

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression.

Raccorder l'alimentation en air comprime 1 (P) au système pneumatique, la sortie pneumatique 2 et 4 (distributeur 4/2) et, si nécessaire, l'échévement 3 (R). Il faut couper droit les tuyaux et les pousser dans les raccords jusqu'àu déclic.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau noir et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique (distributeur 4/2) à l'aide de la vis de commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Compatibilité electromagnétique (CEM):

L'AirBox est unconçu pour le fonctionnement dans des environnements industriels. Le test de décharge electrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants:

• Décharge par contact ±4kV
• décharge par air ±8kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les/remèdes suivants sont possibles,entre autres:

• compensation de potentiel selon les instructions d'installation

• Pose séparée de

• câbles de signaux et cables bus

• conducteurs d'équipotentialité

• câbles d'alimentation

• séparation physique de l'AirBox et tous les cables de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de:

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• déterioration de l'AirBox
• déterioration de l'équipement électrique

La commande électrique est prioritaire sur la commande manuelle.

Affectation des bits de données

Prise M12	I-1/PIN	I-2/PIN
Alimentation capteur L+	1	1
Alimentation capteur L-	3	3
Entrée données I	4	—
Entrée données II	2	4
non utilisé	5	2+5

Bit de données	D0 D1 D2 D3
Entrées / sorties	I-1 I-2 O-3 -

Fonctionnement

Vérifier le bon fonctionnement du module.

• LED verte: alimentation en tension via le réseau AS-i
• LED jaunes: affichage des entrées/sorties

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé (air filtré 5 m , lubrifié (ISO-VG10)1) ou non lubrifié). Si l'AirBox a été utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrication initiale n'est plus effective des que l'on a utilisé de l'air lubrifié).

1) Vous trouvez des notes supplémentaires sur l'air comprimé et CEM/ESD pour l'AirBox sur www.ifm-electronic.com. Saisissez le numéro d'article de votre AirBox sous "Fiche technique" à la page d'ouverture. Vous receivez des informations complémentaires sur le produit en cliquant sur "Information sur produit".
