AC1307 - Automatisme industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur AS-i (Automatisme industriel)
Marque	IFM
Modèle	AC1307
Catégorie	Automatisme industriel
Alimentation	24 V DC (20...30 V TBTP)
Interface de programmation	RS232C, 4800 à 115200 bauds
Interface Ethernet	Ethernet/IP, 10/100 Mbps, TCP/IP, UDP
Protocoles supportés	Ethernet/IP, Modbus/TCP
Nombre de maîtres AS-i	1 (AC1307)
Version AS-i	2.1
Montage	Sur rail profilé 35 mm
Indice de protection	IP20
LED de diagnostic	PWR/COM, PROJ, CONF/PF
LED Ethernet	Module Status, Net Status, Transmission activity
Dimensions (approx.)	100 x 80 x 60 mm
Poids (approx.)	200 g
Fonctions principales	Contrôle des esclaves AS-i, prétraitement des signaux, communication Ethernet, programmation via RS232
Entretien	Éviter condensation, poussières, vibrations; assurer circulation d'air
Sécurité	Déconnecter l'alimentation avant raccordement; ne pas raccorder négatifs; mise à la terre via borne FE
Pièces détachées	Câble de programmation E70320, alimentation 24V DN2011

FOIRE AUX QUESTIONS - AC1307 IFM

Comment raccorder le contrôleur AC1307 ?

Avant tout, mettez l'installation hors tension. Raccordez l'alimentation 24V DC aux bornes +24V et 0V. Reliez la borne FE à la terre. Utilisez un câble AS-i jaune pour les esclaves. Ne raccordez jamais les potentiels négatifs entre eux.

Que signifient les LED de diagnostic ?

La LED PWR/COM allumée indique une alimentation AS-i présente avec au moins un esclave. PROJ allumée signifie mode projet actif. CONF/PF allumée signale une différence entre configuration présélectionnée et actuelle. Consultez la notice pour les clignotements.

Comment régler le contraste de l'écran ?

Appuyez simultanément sur le bouton droit et le bouton ▲ pour augmenter le contraste, ou sur le bouton ▼ pour le réduire.

Comment accéder au menu principal ?

Depuis l'écran de départ, appuyez sur le bouton gauche 'MENU'. Utilisez les boutons ▲ et ▼ pour naviguer, et appuyez simultanément pour basculer entre les langues.

Comment programmer une adresse IP sur le contrôleur ?

Dans le menu, accédez à Ethernet settings. Saisissez l'adresse IP, le subnet mask, et lisez le MAC-ID. Utilisez les boutons de navigation pour valider.

Quels câbles sont nécessaires pour la programmation ?

Pour la programmation via RS232, utilisez le câble E70320 (distance max 20 m). Pour Ethernet, un câble RJ45 standard suffit.

Comment effectuer un adressage automatique des esclaves AS-i ?

Dans le menu, sélectionnez Easy startup pour attribuer automatiquement la prochaine adresse disponible aux nouveaux esclaves. Cette option est désactivée en mode protégé.

Que faire si la LED CONF/PF est allumée ?

Cela indique une différence de configuration. Vérifiez la liste des esclaves présélectionnés (LPS) et détectés (LDS). Corrigez les adresses ou remplacez les esclaves défectueux.

Comment mettre à jour le firmware du contrôleur ?

Utilisez un logiciel de programmation spécifique IFM. Connectez-vous via RS232 ou Ethernet. Dans le menu, sélectionnez Firmware update et suivez les instructions.

Quelles sont les conditions d'installation recommandées ?

Montez le contrôleur sur un rail profilé 35 mm dans une armoire électrique. Évitez l'humidité, les poussières, les vibrations et les chocs. Assurez une circulation d'air libre et éloignez-le des variateurs de fréquence.

MODE D'EMPLOI AC1307 IFM

ASinterface

AS-i CONTROLLER _e

CONTRÔLEUR _e AS-i

AC1307/AC1317

Fonctionnement et caractéristiques

• Le contrôleur intégre un ou deux maîtres AS-i (AC1307/AC1317, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Ethernet.
• Il contrôle l'échange de données avec le niveau capteurs/actionneurs,
• traite les données périphériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (Ethernet/IP, Modbus/TCP)

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud - Distance maximale entre le contrôleur e et l'hôte : 20m - Séparation galvanique avec l'alimentation du contrôleur e - Câble de programmation E70320 nécessaire pour raccorder l'hôte

Interface ethernet

• Ethernet / IP • 10Mbps et 100Mbps
• TCP/IP - Transport Control Protocol/ Internet Protocol • UDP - User Datagram Protocol
• fonctionnalité IT: file system, FTP server, Telnet server, HTTP server, E-mail client
• RJ45, Twisted-Pair

Montage

Fixer le contrôleur sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Éviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre le contrôleur _e AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôleur _e en 24V DC (20... 30V TBTP), par ex. via l'alimentation 24V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24V et 0V.

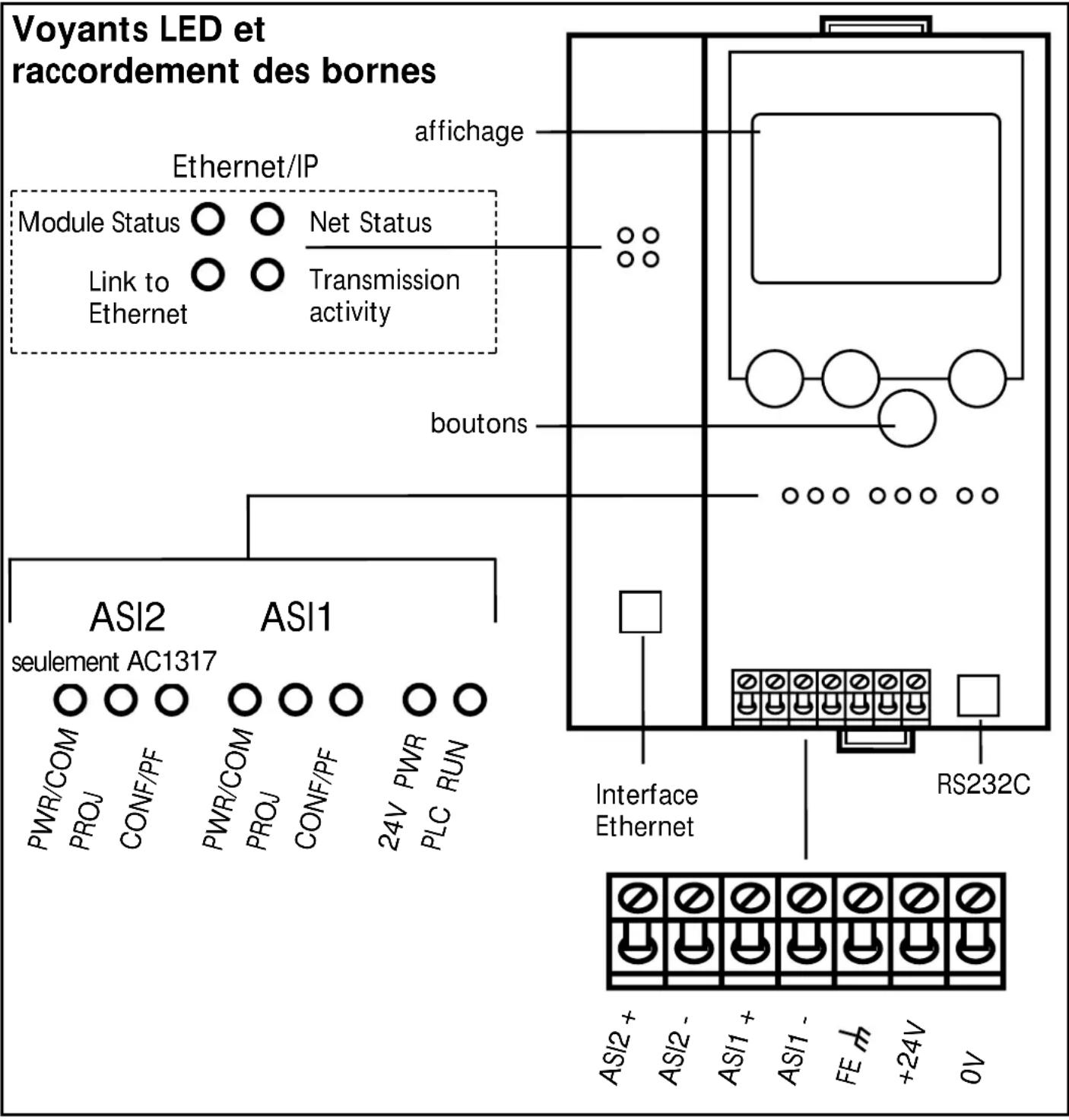

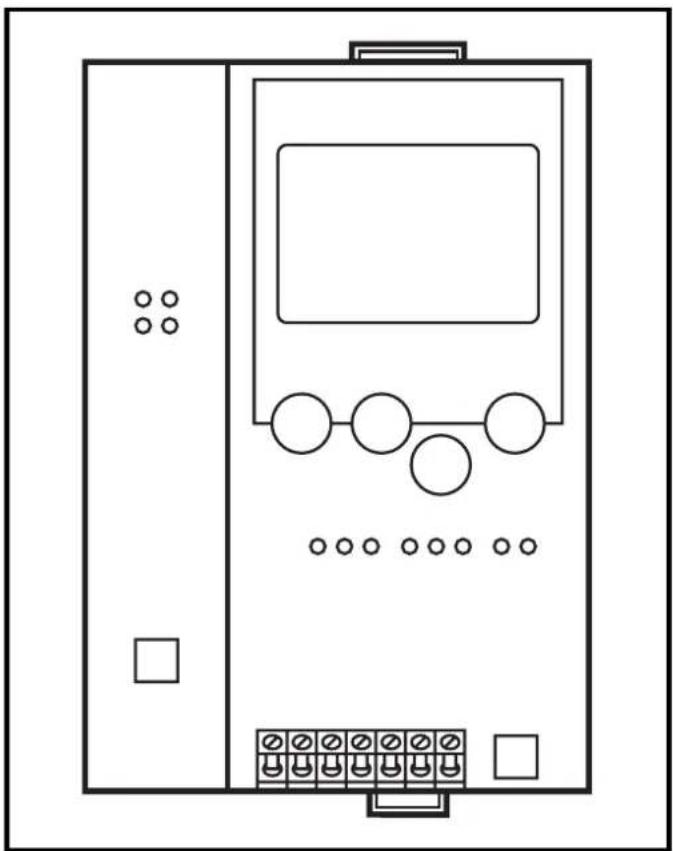

Éléments de service et d'indication

L'état du maître (AC1307) / des maîtres (AC1317) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôleur.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée : Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques • LED CONF/PF clignote: Défaut périphérique sur au moins un esclave raccordé

LED d'état Ethernet

- LED Module Status:

verte clignote 1Hz: L'adresse IP peut être sélectionnée librement

rouge clignote 1Hz: MAC ID non valable (défaut interne interface Ethernet)

rouge clignote 2Hz: Aucune configuration Ethernet valable chargée

rouge clignote 4Hz: défaut interne interface Ethernet rouge allumée: adresse IP double reconnue

• LED d'état NET:

éteinte: Aucune tension ou aucune adresse IP verte allumée : Raccordé à l'Ethernet / IP verte clignote : Aucun raccordement à l'Ethernet / IP réalisé rouge clignote : Timeout raccordement rouge allumée: Adresse IP double rouge / verte allumées: Auto-test

verte allumée : Controller est raccordé à un système Ethernet éteinte: Aucun raccordement au système Ethernet

• LED Transmission activity : Clignote en vert pour chaque paquet de données transmis

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

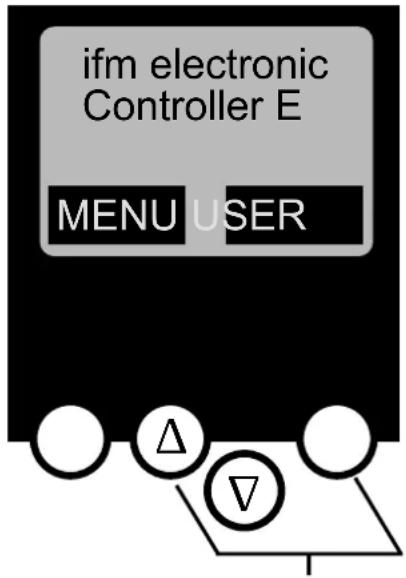

ifm electronic Controller E MENU USER

augmenter le contraste

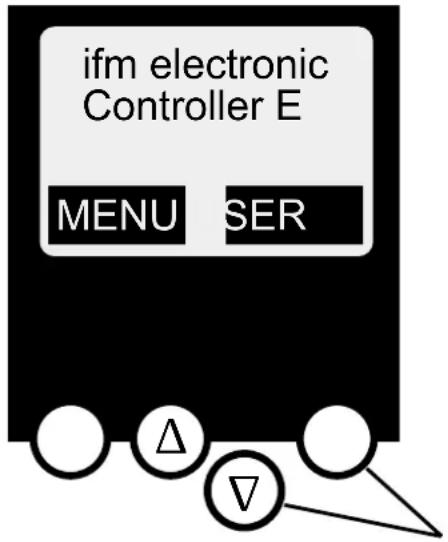

ifm electronic Controller E MENU SER

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i, une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le contrôleur.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

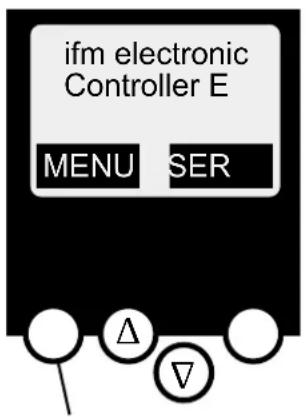

ifm electronic Controller E MENU SER

bouton MENU

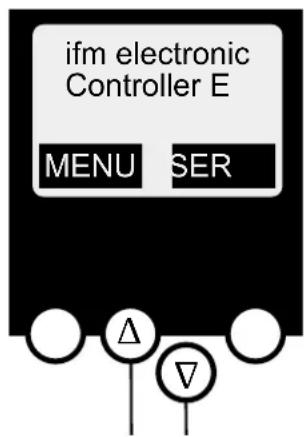

ifm electronic Controller E MENU SER

boutons de navigation

(Vérification des adresses des esclaves AS-i raccordés)

Liste des esclaves AS-i détectés (LDS) Liste des esclaves AS-i présélectionnés (LPS) Liste des esclaves AS-i activés (LAS) Liste des esclaves AS-i avec défaut périphérique (LPF)

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

Ré-adressage d'un esclave AS-i raccordé au contrôleur Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

(Sommaire des points de menu nécessaires pour une configuration de base)

Lecture de la configuration AS-i actuelle (config all) Réglage de la connexion bus de terrain (option)

Débit de transmission de l'interface de programmation série Adresse IP de l'interface de programmation Ethernet (option) Saisie du mot de passe permettant de modifier la configuration du système Mise à jour du firmware du contrôleur _e (logiciel de programmation spécifique nécessaire)

Numéros de version hardware et firmware de ce contrôleur e Numéro série de ce contrôleur e Temps de cycle API actuel / maximal

Démarrage ou arrêt de l'API dans le contrôleur

O PLC info (affichage nom du programme d'application, auteur, date)

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Passage dans le mode projet : configuration du système AS-i ∇ Passage dans le mode protégé : fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode projet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé

Informations détaillées sur les esclaves AS-i raccordés

Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés Paramètres actuels et présélectionnés des esclaves AS-i raccordés Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés Défauts message dans la communication avec les esclaves AS-i raccordés

∇ Saisie de l'adresse IP du contrôleur e dans le système supérieur ∇ Saisie du Subnet Mask ∇ Lire le MAC-ID ∇ Saisie des longueurs des modules

Modul 1 = Entrées TOR Maître 1A

Modul 2 =Sorties TOR Maître 1A

Modul 3 = Entrées TOR Maître 2A

Modul 4 =Sorties TOR Maître 2A

Modul 5 = Entrées TOR Maître 1B

Modul 6 =Sorties TOR Maître 1B

Modul 7 = Entrées TOR Maître 2B

Modul 8 =Sorties TOR Maître 2B

Modul 9 = Entrées Analog. Multiplexées

Modul 10 = Sorties Analog. Multiplexées

Modul 11 = Canal de Commande

Modul 12 = Entrées API

Modul 13 = Sorties API

Modul 14 = Entrées Analog. Maître 1

Modul 15 = Sorties Analog. Maître 1

Modul 16 = Entrées Analog. Maître 2

Modul 17 = Sorties Analog. Maître 2

Modul 18 = Diagnostic

Affichage des données transmises cycliquement par le bus de terrain
