BEDIENUNGSANLEITUNG CS4000RGB FX Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Club Series

CS-2000RGB FX | CS-4000RGB FX

BittelesenSietheseBedienungsanleitung sorgfältig vorInbetriebnahme这些Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG gehalt sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder darauf entstehende Schäden. Die in dieser Bedienungsanleitung genommen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei dieser Gerät handelt es sich um ein Showlaser gerät für den gewerblichen Einsatz. Diese Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darauf auch nicht dazu verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lessen!

Nur in geschlossenen Räumen betreiben!

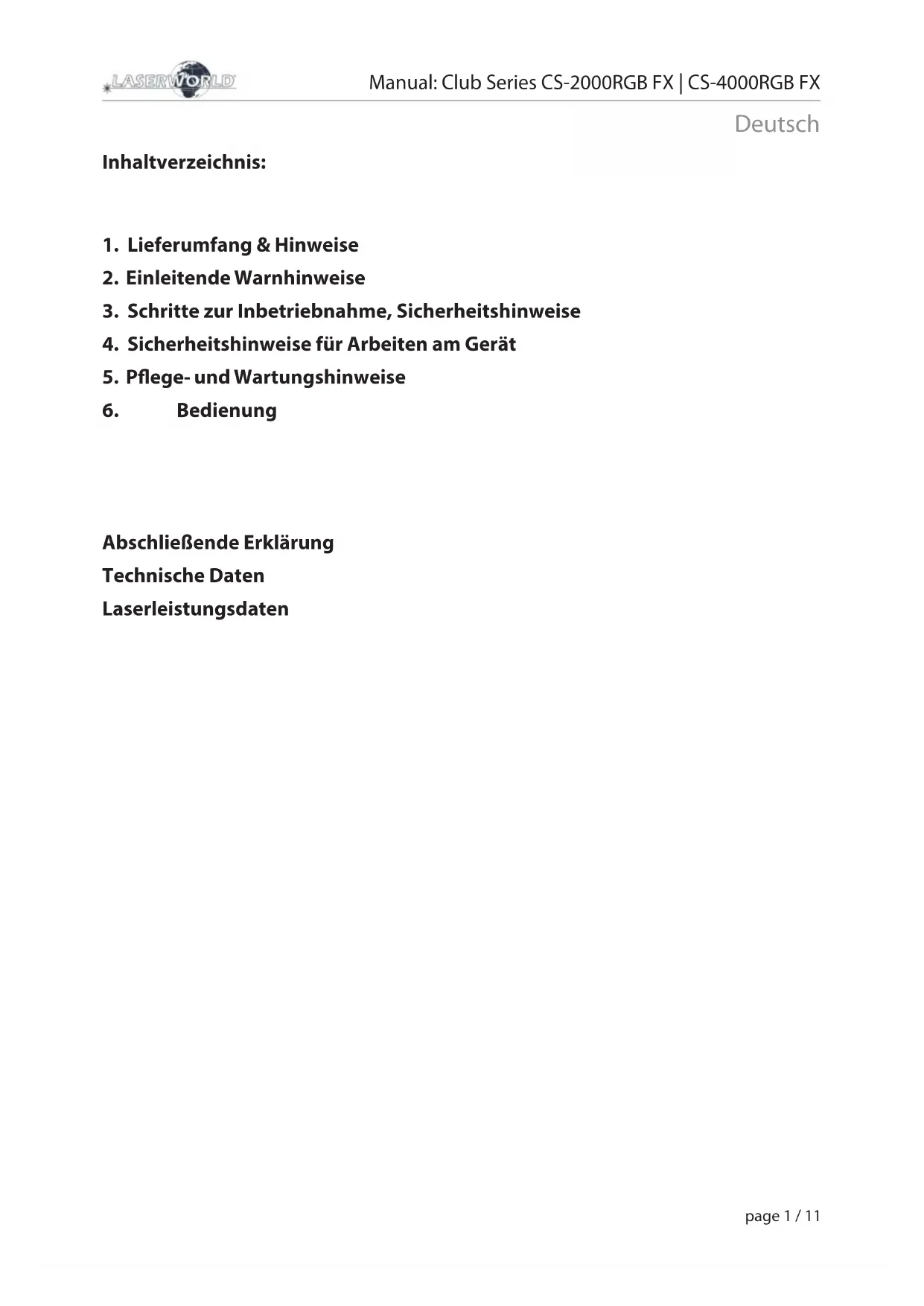

1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme, Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pflege- und Wartungshinweise
6. Bedienung

Abschließlich Erklärung

Technische Daten

Laserleistungsdaten

1. Lieferumfang & Hinweise

Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, USB Tastatur, USB-Verlängerungskabel, Schlüssel, Interlock Adapter, Fernbedienung, externes Netzteil, Bedienungsanleitung

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerätarf nicht dauerhaft an das Stromnetz angeschlssen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blichen. Dies konnte zu irreparablen Schaden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise:

1. Stellen Sie safer, dass Sie das Gerät mit der richtigen Spannungbetreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemass der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmen Ländern kann zusätzliche eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen nterlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand, Decke o.a., sichern Sie den Laser zusammen mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können.

Deutsch

1. lungen zur Unfallverhütung
2. Wenn das Gerät große Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.

3. Benutzen Sie niemals Dimmer-, Funkoder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großenen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!

4. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlen Unterstände. Die Belüftungsöffnungen)dürfen nicht verdeckt sein.

5. Stellen Sie auch sicher, dass das Gerät nicht zu heißt wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.
6. Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollenausschließlich von qualifiziertem Fachpersonal durchgefuhrt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installmenten.
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlangen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkurzen und führen zum Erlöschen des Gewährleistungsanspruchs.
  Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkurzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden.itte das Produkt bestmoglich schutzen. Laserworld bietet entsprechendes Equipment an.
  Um die Lebensdauer Ihres Lasers zu er

hohen, schützen Sie das Gerät vor Überhitzung:

• Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere Movingheads) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belufteten Standort platzieren.
• Halten Sie das Gerät trocken und schützen Sie es vor Nasse, Regen und Spritzwasser.
• Schalten Sie das Gerät aus, wenn es

Deutsch

nicht benutzt wird. Trennen Sie hier zu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Geränt agenschaltet ist.

Lüfter und Kuhlkörper (Kuhlrippen usw.) mussen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt.itte wenden

Sie sich an qualifizierte Fachpersonen.

• Durch das Entfernen des Garantiela-bels erlischt jeglicher Anspruch auf Gewährleistung. Schaden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts)arf während des Anschliebens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf ON' drehen und den An-/Ausschalter betätigten. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Sicherung

Auf der Geräterückseite befindet sich eine Sicherung. Sollte diese durchbrennen,itte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen,itte den Handler oder einen Servicemitarbeiter von Laserworld kontaktieren.

3. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abbezogen werden um einen Missbrauch durch Dritte zu vermeiden.

4. Betriebsmodi

Die verschiedene Betriebsmodi können über die vier Drucknöpfe darüber „Settings" Anzeige gewählt werden.

"Enter" bestätigt eine Auswahl oder öffnet das jeweilige Untermenü.

"Up" / "Down" erfolgt das Navigieren innerhalb eines Menü und das Anpassen einer Auswahl. "Exit" beendet das aktuell aktive Menu und kehrt auf eine höhere Ebene des Menü zurück.

Deutsch

4.1. SOUND-TO-LIGHT

Der Sound-to-Light Betrieb erhögt das automatische Abspielen der intern eingespeicherten Muster zum Takt der Musik.

Dazu „SoUd" mit den „Up" / „Down" Knöpfen auswahlen und die Auswahl mit „Enter" bestätiggen:

Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster und Gratings abgespielt werden. Einzelne Gruppen eingespeicherter Muster in Verbindung mit dem jeweiligen Grating-Effekt konnen über die Werte L001, L002, L003, L004 oder L005 ausgewählten werden:

Details zur Einstellung der Sensibilität des Mikrofons finden sich unter „8.2.5. Einstellungen"

4.2. STAND-ALONE / AUTOMATIKBETRIEB

Im Stand-Alone Betrieb, oder auch Automatikbetrieb, können die internen Muster ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielen erfolgt in der Reihenfolge und gemäß der internen Einstellungen.

Dazu mittels der „Up“/ „Down“ Steuerknöpfte zu „AUto“ wechseln und mit „Enter“ bestätigten:

Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster und Gratings abgeschweit werden. Einzelne Gruppen eingespeicherter Muster, in Verbindung mit dem jeweiligen Grating-Effekt, können über die Werte L001, L002, L003, L004 oder L005 ausgewählten werden:

4.3. MASTER-SLAVE

Der Laser ist Master-Slave fähig. Das bedeutet, dass ein Laser, der als Master definiert ist, das Steuersignal an weitere Slave-Laser übergeben kann, so dass alle Geräte desselbe Muster etc. synchron ausgegeben.

Der Master-Slave-Modus Funktioniert nur mit Geräten der gleichen Produktserie aus der gleichen Produktgeneration.

A: Laser mittels DMX-Kabel verbinden

Um die Master-Slave-Funktion nutzen zu konnen, muss der Master-Laser mit dem / den Slave-Laser(n) verbunden werden. Dazu das DMX Kabel in den DMX out Anschluss am Master-Laser stecken und in den DMX in Anschluss am Slave-Laser. Wenn mehrere Slave-La

Deutsch

ser angeschlossen werden sollen, wird das Steuersignal über das DMX-Kabel zu den weiteren Slave-Lasern durchgeschliffen.

B: Master Laser aktivieren

Der Master-Laser muss als Ansteuersystem festgelegt werden.

Dazu über „Up“/„Down“ zu „SET“ navigieren und die Auswahl mit „Enter" bestätigten:

Dann die „Up“/ „Down“ Steuerknöpfne nutzen und zu „uAST“ wechseln

Auf „Enter" drücken und die „Up" / „Down" Steuerknöpfe nutzen, um die Option auf „on" umzuschalten. Dann wieder mit „Enter" bestätigen

C: Master Einstellung auf Slave Laser deaktivieren

Sobald die Systemeinstellung für Master-Laser auf „on“ steht, sendet das Gerät Steuersignale zu den verbundenen Slave-Lasern. Daher muss bei allen Slave Lasern die Matser-Einstellung auf „off“ gestellt werden:

D:Sound-to-Light oder Stand-alone Betriebsmodus am Master Laser einstellen

Um den Master-Slave-Betrieb zu aktivieren, muss der Laser entweder im Sound-to-Light (8.2.1) oder im Stand-Alone (8.2.2.) Modus betrieben werden.

E: Slave Laser verbinden und aktivieren

Die Slave Laser mussen auf den DMX Modus gestellt sein (_wd512^ ) und die Adresse 001 haben (siehe 8.2.4. DMX 512).

4.4.DMX512

Für die Nutzung des DMX Modus muss ein DMX Controller oder ein Master Laser (siehe 8.2.3. Master-Slave Betrieb) verbunden sein.

Um zum DMX Modus zu wechseln, muss mittels „Up“/ „Down“ Tasten zu „d512“ navigiert werden und die Auswahl mit „Enter“ bestätigt werden:

Das Untermenü für die Einstellung der DMX Adresse öffnet sich:

Deutsch

"Enter" drücken und die "Up" / "Down" Steuerknöffe verwenden, um die gewünschte DMX Adresse einzustellen.

Bestätigen mit „Enter".Durch das drücken der „Exit“-Taste gelangt man zurück zum Hauptmenü.

DMXTabelle

Der Laser nutzt 14 DMX Kanäle. Es ist sicherzustellen, dass sich der Adressbereich nicht mit einem anderen Gerät im selbst DMX-Universum überschneidet.

Kanal Werte Funktion
1 Betriebsmodus 0 - 49 Laser aus
	50 - 99 Sound-to-Light Modus
	100 - 149 Stand-Alone Modus
	150 - 255 DMX Modus
2 Musterauswahl 0 - 255 Musterauswahl (siehe Seite 44 - 46 für eine vollständige Musterübersicht)
3 Drehung (Z-Achse) 0 - 127 Auswahl des Drehwinkels
	128 - 191 Geschwindigkeit Drehung gegen den Uhrzeigersinn
	192 - 255 Geschwindigkeit Drehung mit dem Uhrzeigersinn
4 Drehung X-Achse 0 - 127 Drehwinkel Schritte X
	128 - 255 Geschwindigkeit Drehung X
5 Drehung Y-Achse 0 - 127 Drehwinkel Schritte X
	128 - 255 Geschwindigkeit Drehung Y
6 Verschiebung X-Achse 0 - 127 Verschiebungsschritte X
	128 - 255 Geschwindigkeit Bewegung X
7 Verschiebung Y-Achse	0 - 127	Verschiebungsschritte Y
	128 - 255 Geschwindigkeit Bewegung Y
8 GroßBe X 0 - 255 GroßBe X von groß nach Klein
9 GroßBe Y 0 - 255 GroßBe Y von groß nach Klein
10 Musterverlauf	0 - 255	Musterverlaufsgeschwindigkeit
11 Scangeschwindigkeit / Punkte	0 - 127 Scargeschwindigkeit
	128 - 255 Punktgeschwindigkeit
12 Farbauswahl	0 - 24 Originalfarbe
	25 - 199	Farbauswahl
	200 - 224 Automatischer Farbwechseleffekt
	225 - 255 Regenbogenfarbeffekt
13 Farbwechsel-Geschwindigkeit	0 - 255 Geschwindigkeitseinstellung für den automatischen Farbwechseleffekt und die mehrteiligen Farbschritte
14 Grating Effekt	0 - 255	Wechsel zwischen einzelnen Grating Effektten

4.5. EINSTELLUNGEN

Über die „Up“/„Down“ Steuerknöpfen den Menüpunkt „SEt“ aufrufen, um das Einstellungen-Menu zu öffnen. Dann mit „Enter“ bestätig:

Über das Einstellungen-Menü können verschiedene Grundeinstellungen des Lasers vorgenommen werden:

Einstellungen für den Master-Betrieb

Über das „uAST" Menu kann der Master Modus für den Laser eingestellt werden. Wenn das Menu auf Master > On gestellt wird, kann das Gerät als Master in einem Master-Slave Setup genutzt werden. Weitere Details dazu unter „8.2.3. Master-Slave Betrieb".

Auf „Enter" drücken um die Einstellungen zuändern. Mit „Up" / „Down" kann die Auswahl eingestellt werden.

Bestätigung mit „Enter".

Safety Einstellungen, Beam Block

Über das „bEAu" Menu kann das Beam Block Safety ein- und ausgeschaltet werden. Das Beam Block Safety verhindert, dass sehr starke Einzelstrahlen dargestellt werden konnen. Es wird dringend empfohlen, diese Einstellung nicht zu deaktivieren. Das Deaktivieren des Beam Block Safetys geschieht auf eigene Verantwortung! Laser mit deaktiviertem Beam Block Safety)durfen nur in sicheren Bereichen verwendet werden. Beachten Sie immer die lokalen Vorschriften!

Zum Anpassen der Einstellungen „Enter" drücken und die „Up" / „Down" Steuerknöpfe nutzen, um die Auswahl anzupassen.

Bestätigung mit „Enter".

Einstellung der Ausrichtung der Darstellung

Über das „InvE" Menu kann die Ausrichtung der Projektion eingestellt werden. Die Darstellung kann darauf auf der x- und der y-Achse invertiert werden, um die Darstellung an die Projektionsituuation des Beam-Contents anzupassen:

Deutsch

Mit „Enter“ das Menu öffnen. Ein Test-Bild wird projiziert das die derzeitige Ausrichtung der Projektion zeigt. Durch die „Up“/ „Down“ Steuerknöpfe konnen die verschiedene Ausrichtungsvarianten gewählt werden, durch drücken der Enter-Taste wird die Auswahl bestätigt und die Projektion des Testbilds ändert sich.

"Exit" drücken um zum Hauptmenu zurückzukehren.

Einstellung der Sensitivität des internen Mikrofons

Die Sensitivität des internen Mikrofons für den Sound-to-Light Betrieb kann über das „SEnS" Menu eingestellt werden. „Enter" drücken um die Auswahl zu bestätigen. Die „Up" / „Down" Steuerknöpfene nutzen um die Auswahl zu ändern.

Die Sensitivität kann zwischen 1 und 100 eingestellt werden. Der Standardwert ist 50.

4.6. ILDA / COMPUTER-STEUERUNG

Der Laser kann mit jeder Lasersteuer-Software angesteuert werden, die ILDA über einen sub-d Anschluss unterstützen. Dazu den Laser über ein ILDA Kabel mit dem Digital-Analog-Wandler (DAC / ILDA interface) verbinden.

Der Laser erkennt automatisch, wenn ein DAC verbunden ist und schaltet in den ILDA Betrieb um.

Um die Grating-Effekte im ILDA-Modus zu nutzen, muss das Menu „ILdA" ausgewählt werden. Drücken Sie „Enter", um die Einstellungen zu ändern.

Grating-Effekt Einstellung im ILDA Modus - DMX-Grating-Effekt-Einstellungen im ILDA-Modusa

Wird der ILDA-Modus ausgewählt, so ist „L001" der Standardwert, was bedeutet, dass der Laser automatisch durch die Grating-Effekte schaltet. Ein gewünschter Grating-Effekt kann mit L002, L003, L004 ausgewählt werden. Wenn L005 ausgewählt ist, gibt es keinen Grating-Effekt.

Verwenden Sie die Taste „ Up“/ „ Down“, um die Auswahl zu ändern:

Wenn die Grating-Effekte über DMX angesteuert werden sollen, während sich das Gerät im ILDA-Modus befindet,itte „d512" auswahlen und mit Enter bestätigten. Zuvor muss eine DMX-Adresse, wie in Kapitel „4.4 DMX 512" geschrieben, eingebehen werden.

Abschließlich Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäß Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Handlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen.itte kontaktieren Si fer fragen Ihren Handler.

Für Servicefragen wenden Sie sichitte an ihren Handler oder aber an Laserworld. Verwenden Sie auschlieblich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr fur dieichtigkeit der Angaben gegeben werden.

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Schweiz

Verwaltungsrat: Martin Werner

Sitz der Gesellschaft: Lengwil / Schweiz

Firmenummer: CH-440.3.020.548-6

Verwaltungsrat: Martin Werner

MWSt. Nummer Schweiz: 683 180

UID: CHE-113.954.889

UST-IdNr: DE 258030001

WEEE-Reg.-Nr.: DE 90759352

www.laserworld.com
