BEDIENUNGSANLEITUNG EL200RGB MK2 Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

EL-200RGB MK2

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lesen!

Nur in geschlossenen Räumen betreiben!

A B MC LED C B B B

A. Microphone | Mikrofon | Microphone
B. Laser aperture | Laseraustrittsfenster | Ouverture laser
C. Emission led | LED: Laseremission | LED témoin - émission laser

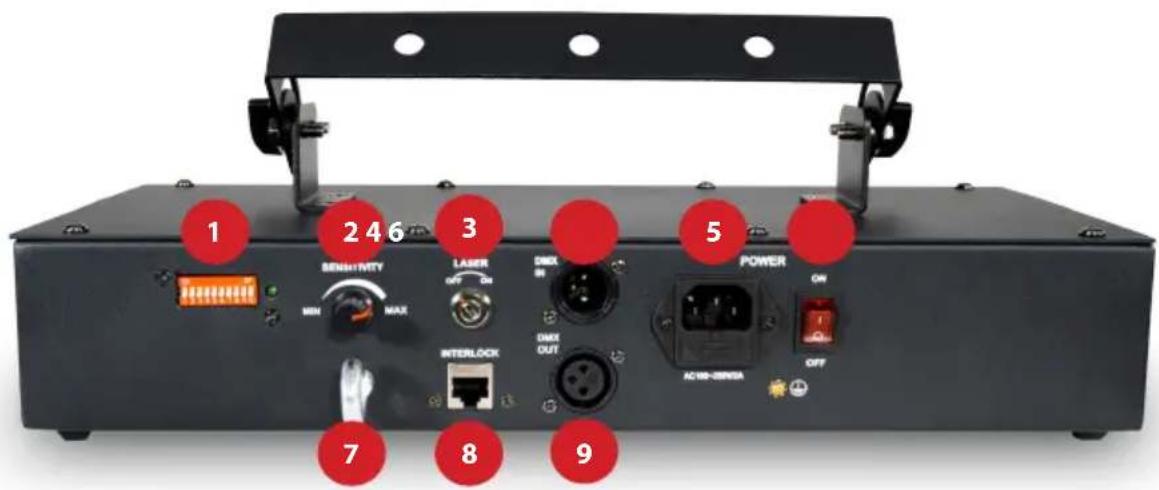

Back Panel | Rückwand | Panneau arrière

1 246 3 5 SENSIT/VEY Laser OFF On SND IN POWER ON MIN MAX INTERLOCK DMX OUT AC 100-200GA OFF 7 8 9

Ray Technologies GmbH

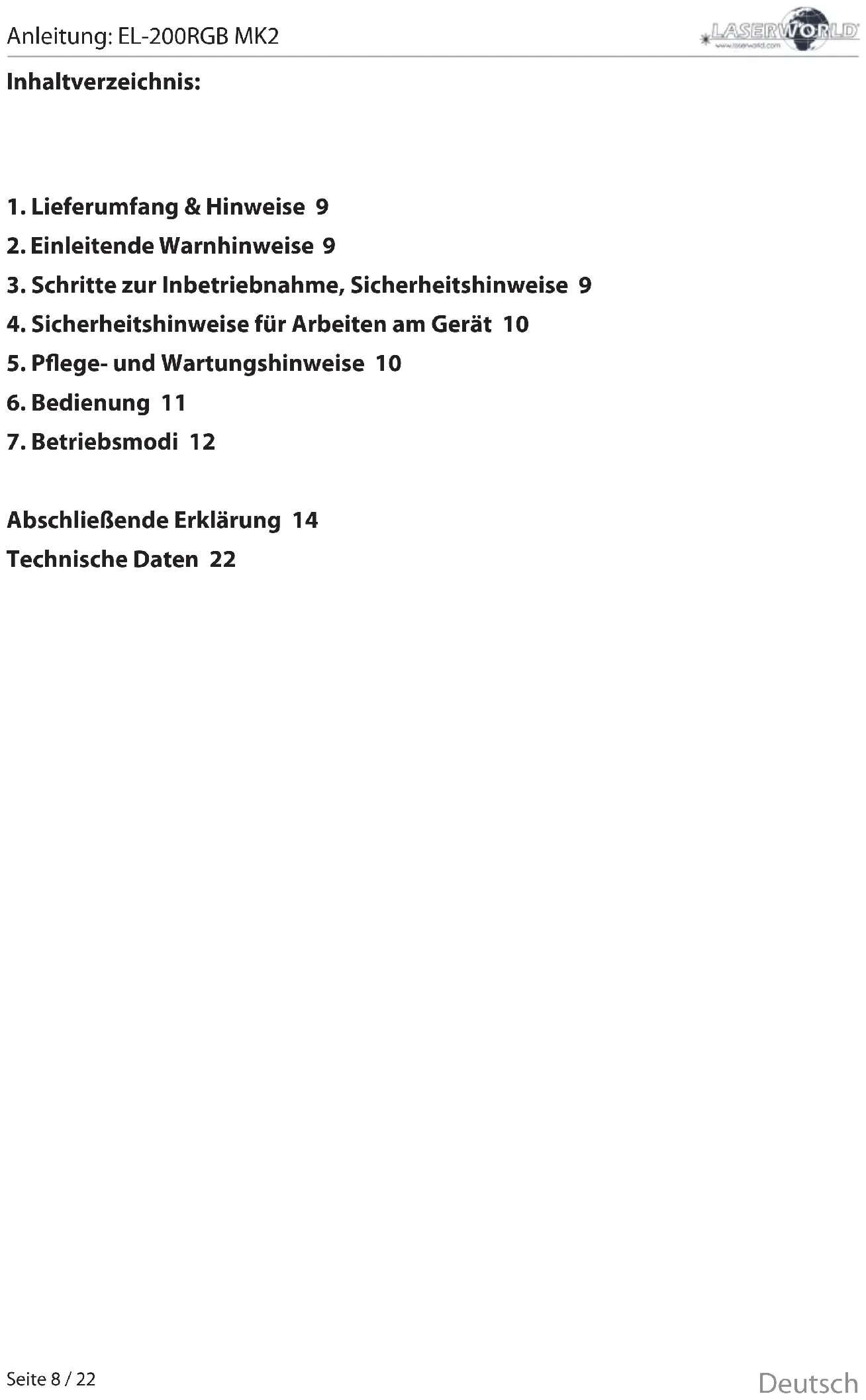

1. Lieferumfang & Hinweise 9
2. Einleitende Warnhinweise 9
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 9
4. Sicherheitshinweise für Arbeiten am Gerät 10
5. Pflege- und Wartungshinweise 10
6. Bedienung 11
7. Betriebsmodi 12

Abschließende Erklärung 14

Technische Daten 22

1. Lieferumfang & Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, Stromkabel, Schlüssel, Interlock-Brückenstecker, Bedienungsanleitung, Technisches Datenblatt

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannungbetreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können.
10. Übrigen beachten Sie die Unfallverhü-

tungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.

2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf dersel-

ben Leitung/Phase!

1. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.

2. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.

3. Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren.

3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.

4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.

5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

uali-

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu er-

höhen, schützen Sie das Gerät vor Über- hitzung:

• Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere Movingheads) auf das Gerät richten.
  -Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
  -Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen und Spritzwasser.

-Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche

Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.

- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf „ON“ drehen und den An-/Ausschalter betätigen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

3. Modi / Funktionen

Die Modi können über die DIP-Schalter auf der Gehäuse-Rückseite ausgewählt werden. Ändern Sie keine Einstellungen während der Laserausgabe, da es zu einer zufälligen und gefährlichen Laserausgabe kommen kann.

4. Gerät ausschalten

Um das Gerät vollständig auszuschalten, „OFF“ am An-/Ausschalter drücken, den Schlüssel auf „OFF“ drehen und von der Stromversorgung trennen.

7. Betriebsmodi

7.1 Den Laser in Betrieb nehmen

• Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung
• Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“
• Drücken Sie den Schalter auf „ON“, um Ihr Gerät einzuschalten
• Vergewissern Sie sich, dass am Interlock-Anschluss entweder ein Not-Aus Schalter angeschlossen oder der Interlock-Brückenstecker (im Lieferumfang enthalten) gesteckt ist.

7.2 SOUND-TO-LIGHT / MUSIKMODUS

Der Sound-to-light Betrieb, auch Musikmodus genannt, ermöglicht das automatische Abspielen der intern eingespeicherten Muster zum Takt der Musik:

ON KIQ 1 2 3 4 5 6 7 8 9 10

Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Geräterückseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.

7.3 STAND-ALONE / AUTOMATIKBETRIEB

Im Stand-alone-Betrieb, oder auch Automatikbetrieb, können die internen Muster ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielen erfolgt in der Reihenfolge und gemäß der internen Einstellungen.

ON KIQ 1 2 3 4 5 6 7 8 9 10

7.4 DMX512

Ihr Gerät befindet sich im DMX Modus wenn Schalter „10“ ausgeschaltet ist:

ON 1 2 3 4 5 6 7 8 9 10 KIQ

Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entsprechenden Steuerpult verbunden werden.

Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräterückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer, indem Sie die vorangehende Nummer mit 2 multiplizieren:

Switch 1 2	3 4 5 6	7 8 9 10
Nummer 1	2 4 8 1	6 32 64	128 256	Modus	wechse

Der Laser hat 11 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 10 Kanäle hinter der Startadresse nicht für andere DMX-Geräte belegt werden.

Channel Value Function
10 - 70 Laser aus
	71 - 142 Musikmodus
	143 - 214 Automatikmodus
	215 - 255 DMX Modus
20 - 255 Muster
30 - 255 Animation (nicht bei allen Mustern), Strobodeffekt
40 - 255 Display Modus
50 - 255 Horizontale Bewegung
60 - 255 Vertikale Bewegung
70 - 255 Zoom Modus
80 - 32 Grün, Rot und Blau
	33 - 64 Grün und Blau
	65 - 97 Rot und Blau
	98 - 130 Rot und Grün
	131 - 162 Blau
	163 - 195 Rot
	196 - 228 Grün
	229 - 255 Automatisches	Wechseln der Farben
90 - 255 Rotation X-Achse
100 - 255 Rotation Y-Achse
110 - 255 Drehen

Bitte beachten Sie, dass nicht jedes Muster mit jedem Effekt kombiniert werden kann.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
