Produkttyp	Professioneller Laserprojektor (Klasse 3R)
Marke	Laserworld
Modell	FX700 Hydro
Abmessungen (L x B x H)	240 x 125 x 95 mm
Gewicht	2,4 kg
Stromversorgung	85-250 V AC, 50-60 Hz, 15 W
Laserklasse	3R (EN 60825-1:2014)
Gesamte optische Leistung	700 mW
Wellenlängen	Rot (638 nm, 300 mW), Grün (520 nm), Blau (450 nm)
Schutzart	IP65
Betriebsmodi	Autonom (Auto), DMX (7 Kanäle), Master-Slave
Laserquelle	Diode
Abtastsystem	Mehrfach-Reflexionsspiegel
Betriebstemperatur	+10°C bis +35°C
Verwendungszweck	Professionell (Show und Display)
Lieferumfang	Projektor, Netzkabel, Montagehalterung, DMX-Kabel, Bedienungsanleitung
Wartung und Reinigung	Feuchtigkeit und Hitze vermeiden; regelmäßig Lüfter und Lamellen reinigen; nicht in kurzen Abständen einschalten
Sicherheit	Installation durch qualifiziertes Personal; Sicherheitsabstände einhalten; Not-Aus-Schalter verwenden; geeignete Schutzbrille tragen
Reparierbarkeit	Reparaturen nur durch autorisiertes Personal; verwenden Sie Laserworld-Ersatzteile
Garantie	Garantie erlischt, wenn das Sticker entfernt wird oder bei nicht bestimmungsgemäßer Verwendung
Allgemeine Informationen	Hersteller: Laserworld (Switzerland) AG, Kreuzlingerstrasse 5, CH-8574 Lengwil, Schweiz

Häufig gestellte Fragen - FX700 Hydro Laserworld

Was ist der Verwendungszweck dieses Laserprojektors?

Dieser Projektor ist für den professionellen Einsatz zu Show- und Displayzwecken (2D/3D-Bildprojektion) bestimmt. Er darf nicht als Laserpointer verwendet werden.

Wie installiere ich den Projektor sicher?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass der Laser während der Installation ausgesteckt ist, halten Sie einen Mindestabstand von 15 cm zu Wänden ein, befestigen Sie ihn sicher mit einem Sicherheitsseil, das das 10-fache seines Gewichts tragen kann, und schließen Sie einen zugänglichen Not-Aus-Schalter an.

Welche verschiedenen Betriebsmodi gibt es?

Der Projektor bietet drei Modi: Auto (schnelle, langsame oder weiße Rotation), DMX (Steuerung über 7 DMX-Kanäle) und Master-Slave (Synchronisation mehrerer Geräte).

Wie konfiguriere ich den DMX-Modus?

Navigieren Sie im Menü zur Anzeige 'A001', verwenden Sie dann die Tasten Up/Down, um die gewünschte DMX-Adresse (1 bis 511) einzustellen. Bestätigen Sie mit Enter. Der Projektor verwendet 7 DMX-Kanäle.

Was tun bei längerer Nichtnutzung?

Trennen Sie den Projektor vom Netz oder schalten Sie ihn mit dem Netzschalter aus. Auch im Standby bleibt die Diode unter Spannung (Standby-Strom).

Wie warte ich den Projektor, um seine Lebensdauer zu verlängern?

Vermeiden Sie schnelles und wiederholtes Einschalten, schützen Sie das Gerät vor Feuchtigkeit und Hitze, reinigen Sie regelmäßig Lüfter und Lamellen, um Überhitzung zu vermeiden, und transportieren Sie es in einem geeigneten Flightcase.

Welche Sicherheitsvorkehrungen muss ich bei der Verwendung treffen?

Schauen Sie niemals direkt in den Laserstrahl. Tragen Sie eine Schutzbrille, die für die Wellenlänge geeignet ist. Entfernen Sie alle reflektierenden Gegenstände (Ringe, Uhren) und verwenden Sie nicht reflektierende Werkzeuge. Stellen Sie sicher, dass der Strahl nicht auf Personen oder brennbare Gegenstände gerichtet ist.

Kann dieser Projektor im Freien verwendet werden?

Ja, dank seiner Schutzart IP65 ist er für den Außeneinsatz geeignet. Beachten Sie jedoch die Temperaturbedingungen (0°C bis 35°C) und vermeiden Sie direkte Einwirkung von starkem Regen.

Wie verwende ich den Master-Slave-Modus?

Verbinden Sie die Projektoren über DMX-Kabel (Ausgang des Masters mit Eingang der Slaves). Stellen Sie die Slaves im Menü auf den Modus SLAV. Der Master muss im Auto-Modus (AUTF, AUTS oder AUTH) sein und die DMX-Adresse auf A001 eingestellt haben. Alle Slaves geben dann die gleichen Muster wieder.

Was tun, wenn der Projektor nicht einschaltet oder defekt erscheint?

Überprüfen Sie zuerst die Stromversorgung und die Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder direkt an Laserworld. Öffnen Sie das Gerät nicht selbst, da dies die Garantie ungültig macht. Reparaturen müssen von autorisiertem Personal durchgeführt werden.

BEDIENUNGSANLEITUNG FX700 Hydro Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

FX Series

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lesen!

Ray Technologies GmbH

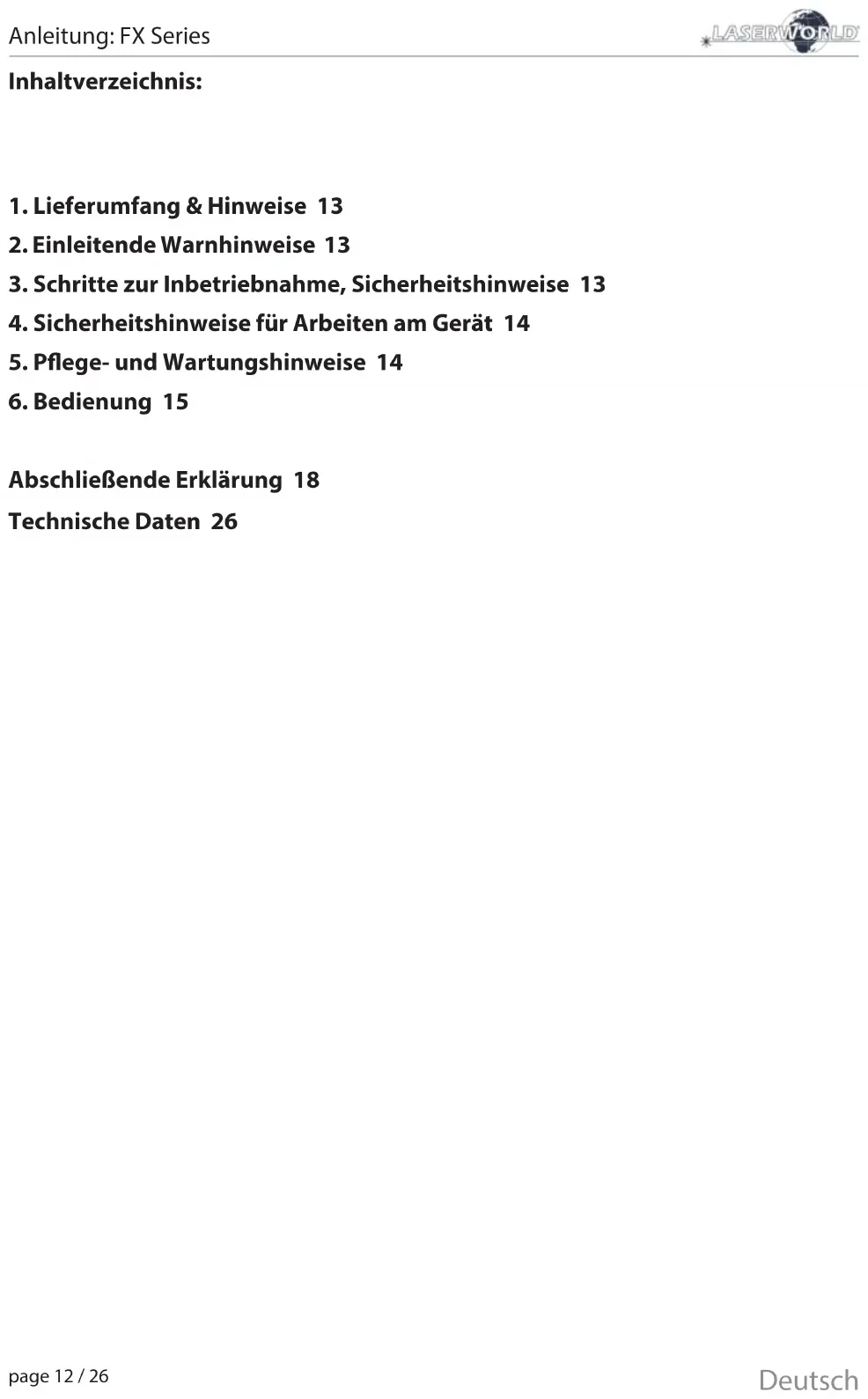

1. Lieferumfang & Hinweise 13
2. Einleitende Warnhinweise 13
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 13
4. Sicherheitshinweise für Arbeiten am Gerät 14
5. Pflege- und Wartungshinweise 14
6. Bedienung 15

Abschließende Erklärung 18

Technische Daten 26

1. Lieferumfang & Hinweise

Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, DMX-Kabel, Bedienungsanleitung

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannungbetreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.
5. Die Stromversorgung zugänglich halten.
6. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
7. Bei einer Festinstallation an Wand, Decke

o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.

2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!

3. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden

Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.

1. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird

(insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.

1. Dieses Gerät ist sowohl für den Innen- wie auch für den Aussenbereich geeignet.

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

2. Stellen Sie sicher, dass die Netzstecker nicht mit der Stromversorung verbunden ist, wenn Sie am Gerät hantieren bzw. es installieren.

3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.

4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.

5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

quali-

5. Pflege- und Wartungshinweise

- Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.

- Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!

- Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

- Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:

• Immer für ausreichende Belüftung sorgen.
• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prü-

fen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.

- Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.

- Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Um das Gerät einzuschalten muss lediglich der Stromstecker in die Steckdose gesteckt werden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein.

2. Betriebsmodi

Die verschiedenen Betriebsmodi können über die vier Druckknöpfe neben der „Settings“ Anzeige gewählt werden.

„Mode“ ermöglicht das Scrollen der Menü-Punkte.

„Up“ / „Down“ ermöglicht das Anpassen eines Wertes.

„Enter“ bestätigt eine Auswahl.

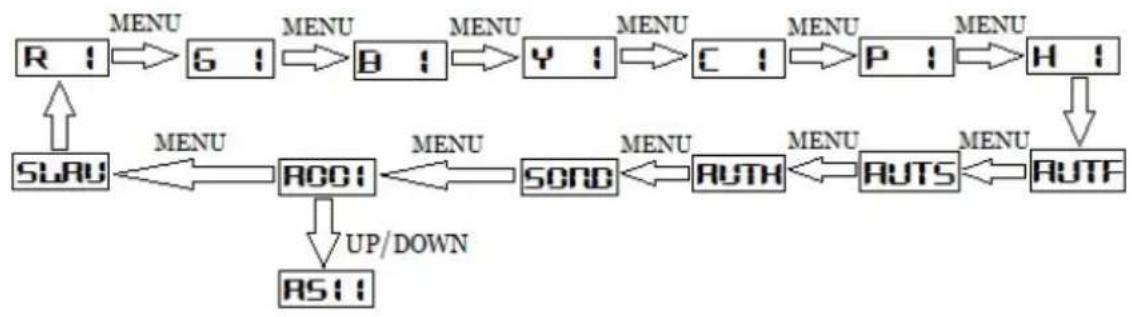

2.1. Menübeschreibung

LED-Display Beschreibung
R 1	Einfarbig rote Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
G 1	Einfarbig grüne Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
B 1	Einfarbig blaue Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
Y 1	Einfarbig gelbe Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
C 1	Einfarbig cyanfarbige Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
P 1	Einfarbig violette Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
H 1	Einfarbig weisse Punkte im Automatikmodus. Die Zahl im Display zeigt die Rotationsgeschwindigkeit.
AUTF Automatikmodus in hoher Geschwindigkeit
AUTS Automatikmodus in langsamer Geschwindigkeit
AUTH	Automatikmodus in langsamer Geschwindigkeit mit weißen Punkten
A001 DMX-Modus; DMX-Adressbereich von 1 bis 511
SLAV Slave-Modus

2.2. AUTOMATIKBETRIEB

Im Stand-Alone Betrieb, oder auch Automatikbetrieb, können die internen Sequenzen ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielen erfolgt in der Reihenfolge und gemäß der internen Einstellungen.

Für eine hohe Geschwindigkeit im Automatikmodus, über die „UP“/“DOWN“-Tasten, „AUTF“ auswählen und mit „ENTER“ bestätigen.

Für eine langsame Geschwindigkeit im Automatikmodus, über die „UP“/“DOWN“-Tasten, „AUTS“ auswählen und mit „ENTER“ bestätigen.

Für eine langsame Geschwindigkeit mit weißen Punkten im Automatikmodus, über die „UP“/“DOWN“-Tasten, „AUTH“ auswählen und mit „ENTER“ bestätigen.

2.3. DMX 512

Für die Nutzung des DMX Modus muss ein DMX Controller verbunden sein.

Um zum DMX Modus zu wechseln, muss mittels „Up“ / „Down“ Tasten zu „A001“ navigiert werden. Stellen Sie mit den Tasten „Up“ / „Down“ die gewünschte DMX-Adresse ein und bestätigen Sie mit „Enter“.

DMX Chart

Der Laser nutzt 7 DMX Kanäle. Es ist sicherzustellen, dass sich der Adressbereich nicht mit einem anderen Gerät im selben DMX-Universum überschneidet.

Kanal Wert Funktion
1 Betriebsmodus 0 - 49 Laser aus
		50 - 99 Automodus in hoher Geschwindigkeit; Farbeffekt mit 7 Farben
		100 - 149 Automodus in langsamer Geschwindigkeit; Farbeffekt mit 7 Farben
		150 - 199 Automodus „Weiß“. Weißlichtlasereffekt
		200 - 255 Manueller DMX-Modus im Bereich CH2 - CH7
2 Dimmfunktion roter Laser 0 - 255		Laserausgabe von 0% zu 100%
3 Dimmfunktion grüner Laser 0 - 255		Laserausgabe von 0% zu 100%
4 Dimmfunktion blauer Laser 0 - 255		Laserausgabe von 0% zu 100%
5	Stroboeffekt	0 - 4	kein Stroboeffekt
		5 - 255 Stroboeffekt von schnell zu langsam
6 Rotations-Geschwindigkeit 0 - 255 Geschwindigkeit von schnell zu langsam; 255 = Stopp
7 Rotations-Richtung 0 - 99 im Uhrzeigersinn		100 - 199 Bewegungsstopp
		200 - 255 entgegen dem Uhrzeigersinn

2.4. MASTER-SLAVE

Der Laser ist Master-Slave fähig. Das bedeutet, dass ein Laser, der als Master definiert ist, das Steuersignal an weitere Slave-Laser übergeben kann, so dass alle Geräte dasselbe Muster etc. synchron ausgeben.

Der Master-Slave-Modus funktioniert nur mit Geräten der gleichen Produktserie aus der gleichen Produktgeneration.

A: Laser mittels DMX-Kabel verbinden

Um die Master-Slave-Funktion nutzen zu können, muss der Master-Laser mit dem / den Slave-Laser(n) verbunden werden. Dazu das DMX Kabel in den DMX out Kabelanschluss stecken, der mit dem Maser-Laser verbunden ist und in den DMX in Kabelanschluss, der mit dem Slave-Laser verbunden ist. Wenn mehrere Slave-Laser angeschlossen werden sollen, wird das Steuersignal über das DMX-Kabel zu den weiteren Slave-Lasern durchgeschliffen.

B: Slave Laser verbinden und aktivieren

Die Slave Laser müssen auf den DMX Modus gestellt sein („SLAV“).

C: Master Laser aktivieren

Der Master-Laser muss als Ansteuersystem festgelegt werden.

Dazu über „Up“ / „Down“ zu „A001“ navigieren und die Auswahl mit „Enter“ bestätigen.

D: Stand-alone Betriebsmodus am Master Laser einstellen

Um den Master-Slave-Betrieb zu aktivieren, muss der Laser im Stand-Alone (2.2.) Modus betrieben werden.

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei.

Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
