BEDIENUNGSANLEITUNG PL-10 MK3 Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

Purelight Series MK3

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Rechtlicher Hinweis:

Die Firma Laserworld AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Vor Inbetriebnahme Bedienungsanleitung lesen!

Nur in geschlossenen Räumen betreiben!

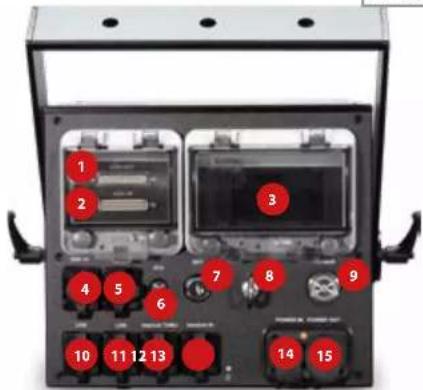

Back Panel | Rückseite | Panneau arrière PL-5000RGB MK3

PL-10.000RGB MK3

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

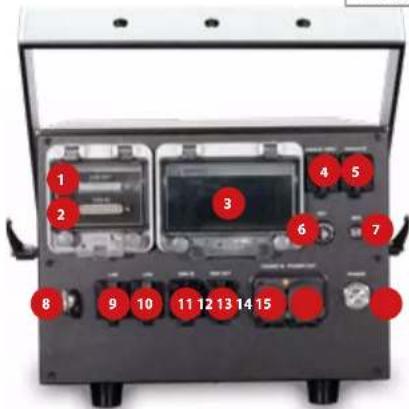

Back Panel | Rückseite | Panneau arrière PL-20.000RGB MK3

PL-30.000RGB MK3

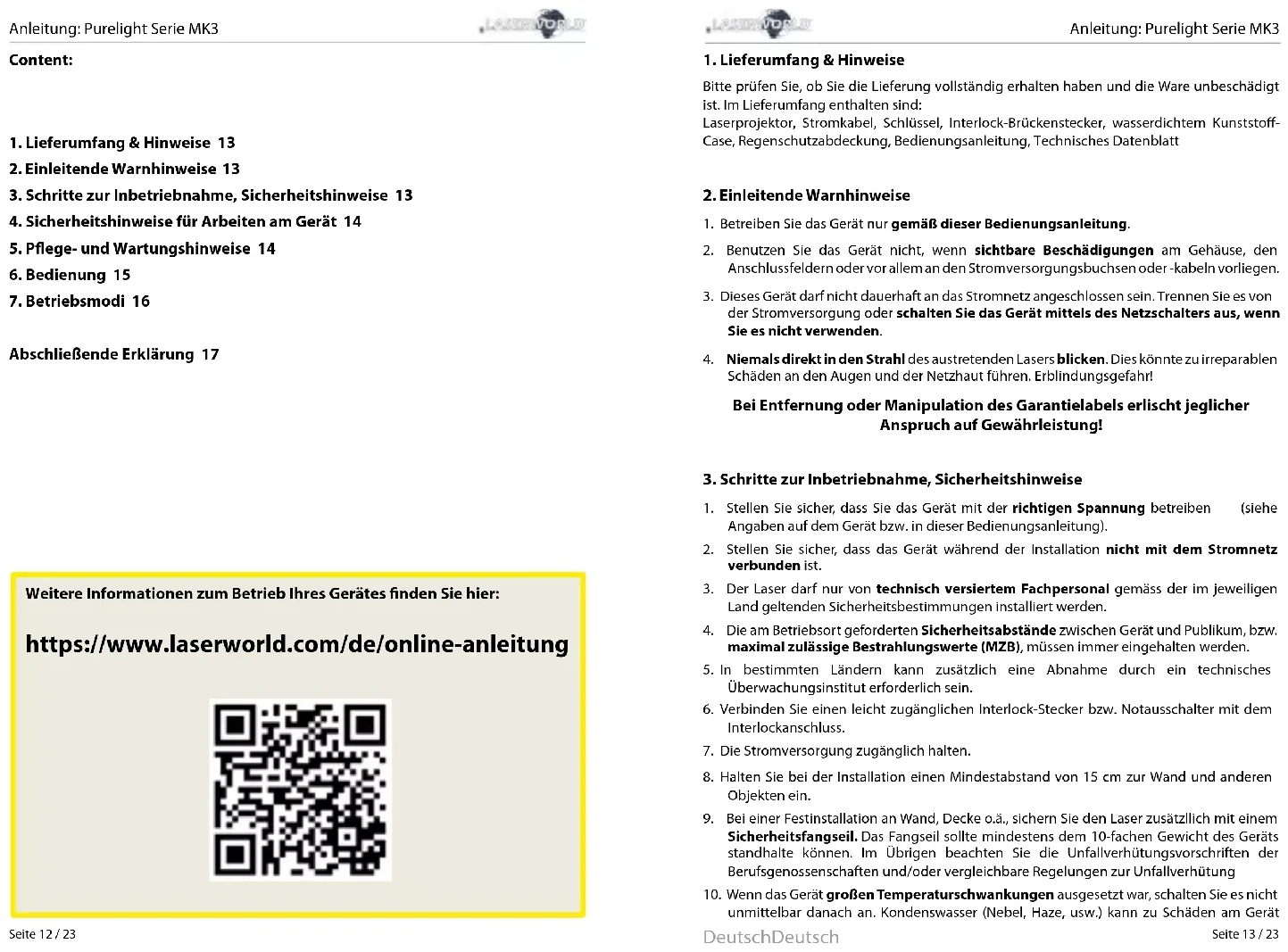

Anleitung: Purelight Serie MK3

Content:

1. Lieferumfang & Hinweise 13
2. Einleitende Warnhinweise 13
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 13
4. Sicherheitshinweise für Arbeiten am Gerät 14
5. Pflege- und Wartungshinweise 14
6. Bedienung 15
7. Betriebsmodi 16

Abschließende Erklärung 17

Weitere Informationen zum Betrieb Ihres Gerätes finden Sie hier:

https://www.laserworld.com/de/online-anleitung

Anleitung: Purelight Serie MK3

1. Lieferumfang & Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, Stromkabel, Schlüssel, Interlock-Brückenstecker, wasserdichtem Kunststoff-Case, Regenschutzabdeckung, Bedlenungsanleitung, Technisches Datenblatt

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.
4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.
5. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.
6. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalte können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung
10. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät

DeutschDeutsch

Selte 13 / 23

Anleitung: Purelight Serie MK3

führen.

1. Benutzen Sie nlemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (Insbesondere Nebelmaschinen) auf derselben Leitung/Phase!
2. Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsöffnungen dürfen nicht verdeckt sein.
3. Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme dieser Strahler kann den Laser überhitzen.

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es Installieren.
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.
• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung: - Immer für ausreichende Belüftung sorgen.

- Keine Scheinwerfer (insbesondere Movingheads) auf das Gerät richten.

- Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.

- Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

- Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erllscht. Bitte wenden Sie sich an qualifizierte Fachpersonen.

Seite 14 / 23

Anleitung: Purelight Serie MK3

• Bitte den Laser immer hinter Nebelmaschinen bzw. Hazer platzieren
• Bitte das Laseraustrittsfenster in regelmäßigen Abständen mit einem sanften Glasreiniger säubern

• Dieses Gerät der Laserworld Purelight Serie ist wasserdicht nach IP54. Um die Wasserdichtigkeit zu erhalten, ist es wichtig, folgende Anforderungen zu beachten:

• Alle Abdeckungen und Klappen müssen geschlossen sein und Schrauben und Teile zur Befestigung der Abdeckungen / Klappen müssen vorhanden und fixiert/festgeschraubt sein.

• Alle Anschlüsse, die zur Steuerung des Lasers oder zur Stromversorgung verwendet werden, müssen ebenfalls mindestens der Schutzart IP54 entsprechen. Die Steckverbinder müssen so angeschlossen werden, dass die IP-Schutzart nicht beeinträchtigt wird.
• Es wird dringend empfohlen, die im Lieferumfang enthaltene Regenschutzhülle zu verwenden, um das Lasersystem beim Einsatz im Freien zusätzlich zu schützen.

- Wenn das Gehäuse geöffnet wurde, muss es fachgerecht wieder versiegelt werden, um die IP-Schutzart zu erhalten. Wenden Sie sich dazu bitte an Ihren Laserworld Partner.

• Dieses Lasersystem ist NICHT für den Unterwassereinsatz geeignet. Es darf nicht untergetaucht werden.
• Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungsdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf „ON“ drehen und den An-/Ausschalter betätigen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

3. Safety-Funktion

Dieses Gerät besitzt ein integriertes Scan Safety (SFS). Ist das Scan Safety aktiv (on), wird ein einzelner Single Beam verhindert. Wird das Scan Safety deaktiviert (off), müssen die

DeutschDeutsch

Selte 15 / 23

Anleitung: Purelight Serie MK3

geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zu- lässige Bestrahlungswerte (MZB), immer eingehalten werden.

4. Modi / Funktionen

Die verschiedenen Betriebsmodi können mit dem Drehregler neben dem ShowNET-Display (oder FB4-Display) auf der Rückseite des Geräts ausgewählt werden. Jede Änderung des Betriebsmodus bei ShowNET-Geräte erfordert einen Neustart des Geräts (Strom ab schalten und wieder einschalten). Ändern Sie keine ShowNET-Einstellungen während der Laserausgabe, da es zu einer zufälligen und gefährlichen Laserausgabe kommen kann.

5. Gerät ausschalten

Um das Gerät vollständig auszuschalten, „OFF“ am An-/Ausschalter drücken, den Schlüssel auf „OFF“ drehen und von der Stromversorgung trennen.

7. Betriebsmodi

Dieses Lasersystem kann in verschiedenen Betriebsarten betrieben werden.

Weitere Informationen, Videos und Tutorials sind auf unserer Webseite zu finden.

Weitere Informationen zum Betrieb Ihres Gerätes finden Sie hier:

https://www.laserworld.com/de/online-anleitung
