Produkttyp	Induktionskochfeld mit integriertem Dunstabzug
Marke	Blaupunkt
Modell	5IX60290
Anzahl der Kochzonen	4 (Induktion)
Abmessungen der Platte (B x T)	590 x 520 mm (Glas)
Ausschnittmaße (B x T)	560 x 500 mm
Glasstärke	4 mm
Maximale Gesamtleistung	7400 W
Stromversorgung	230 V~ 1P+N oder 400 V~ 2P+N, 50/60 Hz
Hauptfunktionen	Booster, Timer (1-999 Min.), automatische Vorheizung, Stop & Go, Speicher, Warmhalten (70 °C), automatische Brückenschaltung, Kindersicherung, Topferkennung
Integrierter Dunstabzug	Ja, mit automatischer Funktion, Booster und Timer (15 Min.)
Leistungsstufen	9 Stufen + Booster (P)
Anzeige	Digital und Symbole (Restwärme, Fehler, usw.)
Bedienung	Touch-Tasten und Smart Slider
Oberflächenmaterial	Glaskeramik
Reinigung und Pflege	Reinigung mit feuchtem Tuch nach dem Abkühlen; Fettfilter spülmaschinengeeignet (max. 60 °C); Aktivkohlefilter alle 6 Monate austauschen
Sicherheit	Automatische Sicherheitsabschaltung, Topferkennung, Tastensperre, Restwärmeanzeige
Installation	Einbau, Mindestabstand von 40 mm zur Wand, 20 mm Freiraum unter dem Gerät für Belüftung
Gewicht (ca.)	ca. 12 kg
Reparierbarkeitsindex	Nicht angegeben, aber Reparaturen sollten von einem Fachmann durchgeführt werden

Häufig gestellte Fragen - 5IX60290 BLAUPUNKT

Was bedeutet die Anzeige [U] auf der Kochzone?

Die Anzeige [U] zeigt an, dass kein Topf erkannt wurde oder der Topf nicht für Induktion geeignet ist. Stellen Sie sicher, dass Sie einen Topf mit magnetischem Boden verwenden und dass er mittig auf der Kochzone steht.

Wie aktiviere ich die Booster-Funktion?

Um den Booster zu aktivieren, streichen Sie mit dem Finger am Smart Slider bis zum Ende (oder drücken Sie direkt auf das Ende), während die Kochzone eingeschaltet ist. Die Anzeige [P] erscheint und die maximale Leistung hält 10 Minuten an.

Wie reinige ich das Glaskeramik-Kochfeld?

Lassen Sie das Kochfeld zuerst abkühlen. Verwenden Sie ein feuchtes Tuch und etwas mildes Reinigungsmittel. Trocknen Sie es mit einem sauberen Tuch. Verwenden Sie niemals Dampfreiniger oder scheuernde Reinigungsmittel. Bei Zucker- oder Plastikrückständen entfernen Sie diese sofort (Vorsicht vor Verbrennungen).

Was tun, wenn das Kochfeld nicht angeht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Touch-Tasten nicht mit Wasser oder Schmutz bedeckt sind. Überprüfen Sie auch, ob die Kindersicherung aktiviert ist.

Wie verwende ich den Timer der Dunstabzugshaube?

Schalten Sie die Haube ein, stellen Sie die gewünschte Saugleistung ein, drücken Sie dann die Auswahltaste der Haube über dem Timer-Button. Das Display zeigt [015] und die Haube läuft 15 Minuten nach dem Ausschalten des Kochfelds.

Was bedeutet die Anzeige [E] auf dem Kochfeld?

[E] zeigt einen elektronischen Fehler an. Trennen Sie das Gerät vom Stromnetz, warten Sie einige Sekunden und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld ein, halten Sie die Auswahltaste einer Kochzone 3 Sekunden lang gedrückt, streichen Sie dann mit dem Finger am Smart Slider von links nach rechts. Die Kontrollleuchte leuchtet auf. Zum Deaktivieren wiederholen Sie den Vorgang, indem Sie von rechts nach links streichen.

Welche Arten von Töpfen kann ich verwenden?

Verwenden Sie nur Töpfe mit magnetischem Boden (Induktion): Stahl, Gusseisen, emaillierter Stahl, Edelstahl mit magnetischem Boden. Vermeiden Sie Kupfer, Aluminium, Glas und Keramik. Der Boden sollte glatt und flach sein, um Kratzer zu vermeiden.

Wie stelle ich die Leistung mit dem Smart Slider ein?

Streichen Sie mit dem Finger horizontal über den Smart Slider, um die Leistung zu erhöhen oder zu verringern. Sie können auch direkt eine bestimmte Stufe berühren (1 bis 9 oder P für Booster).

Was tun, wenn der Lüfter nach dem Ausschalten des Kochfelds weiterläuft?

Das ist normal: Der Kühlventilator läuft weiter, bis die Elektronik ausreichend abgekühlt ist. Er stoppt automatisch. Machen Sie sich keine Sorgen.

BEDIENUNGSANLEITUNG 5IX60290 BLAUPUNKT

Register your new device on YourBlaupunkt: blaupunkt- einbaugeraete.com

5IX60290 5IX80290

Enjoy it.

Kochfeld autark, Induktion Stand-alone hob, induction Table de cuisson autonome à induction Kookveld zelfstandig, inductie Piano cottura autonomo, induzione Fristående matlagningsyta, induktion Placa de vitrocerámica independiente, inducción Selvregulerende kogefelt, induktion Platetopp selvstendig, induksjon

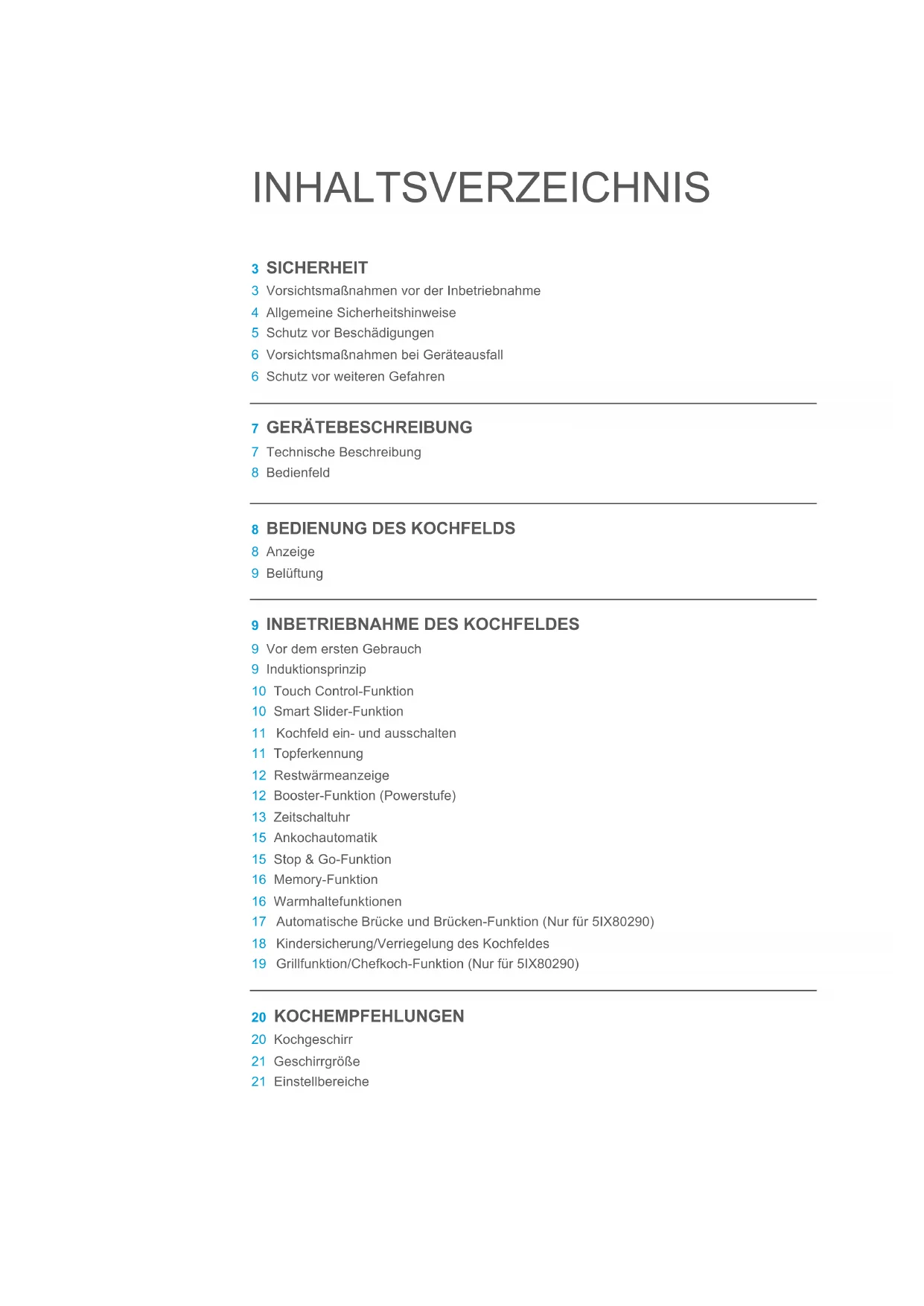

INHALTSVERZEICHNIS

3 SICHERHEIT

3 Vorsichtsmaßnahmen vor der Inbetriebnahme
4 Allgemeine Sicherheitshinweise
5 Schutz vor Beschädigungen
6 Vorsichtsmaßnahmen bei Geräteausfall
6 Schutz vor weiteren Gefahren

7 GERÄTEBESCHREIBUNG

7 Technische Beschreibung
8 Bedienfeld

8 BEDIENUNG DES KOCHFELDS

8 Anzeige
9 Belüftung

9 INBETRIEBNAHME DES KOCHFELDES

9 Vor dem ersten Gebrauch
9 Induktionsprinzip
10 Touch Control-Funktion
10 Smart Slider-Funktion
11 Kochfeld ein- und ausschalten
11 Topferkennung
12 Restwärmeanzeige
12 Booster-Funktion (Powerstufe)
13 Zeitschaltuhr
15 Ankochautomatik
15 Stop & Go-Funktion
16 Memory-Funktion
16 Warmhaltefunktionen

17 Automatische Brücke und Brücken-Funktion (Nur für 5IX80290)

18 Kindersicherung/Verriegelung des Kochfeldes

19 Grillfunktion/Chefkoch-Funktion (Nur für 5IX80290)

20 KOCHEMPFEHLUNGEN

20 Kochgeschirr
21 Geschirrgröße
21 Einstellbereiche

22 INBETRIEBNAHME DER HAUBE (NICHT FÜR 5IZ34291)
22 Erste Schritte
22 Booster Funktion
22 Timer Funktion
23 Automatische Funktion

24 REINIGUNG UND WARTUNG DER ABZUGSHAUBE
24 Filter-Reinigungsanzeige
25 Reinigung von Fettfiltern in der Geschirrspülmaschine
25 Auswechseln des Aktivkohlefilters
26 REINIGUNG UND PFLEGE
26 WAS TUN WENN
28 UMWELTSCHUTZ
28 MONTAGEHINWEISE
31 ELEKTROANSCHLUSS

VORSICHTSMASSNAHMEN VOR DER INBETRIEBNAHME

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollten nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.
• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z. B. aus Guss). Diese können die Glaskeramikscheiben verkratzen.

• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  • Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z. B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckstästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z. B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

VORSICHTSMASSNAHMEN BEI GERÄTEAUSFALL

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, Schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

SCHUTZ VOR WEITEREN GEFAHREN

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
• Verwenden Sie kein Kochgeschirr aus Aluminium oder Kunststoff: Es könnte auf den noch heißen Kochzonen schmelzen.
• Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie dann die Flamme z. B. mit einem Deckel oder einer Löschdecke ab.

WARNUNG

Die Verwendung von schlechten Töpfen bzw. von Adapterscheibe für Induktion führt zu einer vorzeitigen Beendung der Garantie. Der Hersteller übernimmt keine Haftung für Schäden, die auf dem Kochfeld oder seiner Umgebung auftreten können.

GERÄTEBESCHREIBUNG

TECHNISCHE BESCHREIBUNG

Typ	5IX80290	5IX60290
Gesamtleistung	7.400 W	7.400 W
Energieverbrauch des Kochfeldes EChob**	180.4 Wh/kg	162.3 Wh/kg
Kochzone vorne links	210x190 mm	∅ 175 mm
Minimal Topfboden Durchmesser	∅ 110 mm	∅ 90 mm
Nominal Leistung*	2.100 W	1.400 W
Booster Leistung*	3.000 W	2.100 W
Standardisiertes Kochgeschirr Kategorie**	B	C
Energieverbrauch ECcw**	188 Wh/kg	145 Wh/kg
Kochzone hinten links	210x190 mm	∅ 160 mm
Minimal Topfboden Durchmesser	∅ 110 mm	∅ 90 mm
Nominal Leistung*	2.100 W	1.400 W
Booster Leistung*	3.000 W	1.850 W
Standardisiertes Kochgeschirr Kategorie**	B	A
Energieverbrauch ECcw**	188 Wh/kg	170.9 Wh/kg
Kochzone hinten rechts	210x190 mm	∅ 175 mm
Minimal Topfboden Durchmesser	∅ 110 mm	∅ 90 mm
Nominal Leistung*	2.300 W	1.400 W
Booster Leistung*	3.000 W	2.100 W
Standardisiertes Kochgeschirr Kategorie**	C	B
Energieverbrauch ECcw**	159.5 Wh/kg	162.7 Wh/kg
Kochzone vorne rechts	210x190 mm	∅ 160 mm
Minimal Topfboden Durchmesser	∅ 110 mm	∅ 90 mm
Nominal Leistung*	1.400 W	1.400 W
Booster Leistung*	3.000 W	1.850 W
Standardisiertes Kochgeschirr Kategorie**	A	A
Energieverbrauch ECcw**	186.4 Wh/kg	170.9 Wh/kg

* Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen.

** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

BEDIENUNG DES KOCHFELDES

ANZEIGE

Anzeige	Benennung	Beschreibung
0	Null	Die Kochzone ist aktiviert
1... 9	Leistungsstufe	Einstellung der Leistung
U	Keine Topferkennung	Topf nicht aufgesetzt oder nicht geeignet
A	Ankochautomatik	Höchste Leistung + Ankochen
E	Fehleranzeige	Fehler der Elektronik
H	Restwärme	Kochzone ist heiß
P	Booster	Die Booster Leistung ist aktiviert
U	Warmhaltefunktion	Mit dieser Funktion werden Speisen bei 70°C warmgehalten
II	Pause	Das Kochfeld ist in Pause
Π	Bridge	Zwei Kochzonen lassen sich zu einer Kochzone zusammenfassen
GRILL	Grillfunktion	Die Grillfunktion ist aktiviert

Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiten.

Die höhere Geschwindigkeit wird eingelegt, wenn das Induktionskochfeld intensiv benutzt wird. Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

INBETRIEBNAHME DES KOCHFELDES

VOR DEM ERSTEN GEBRAUCH

Reinigen Sie zuerst Ihr Gerät mit einem feuchten Lappen und reiben Sie es anschließend mit einem sauberen Tuch trocken. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

INDUKTIONSPRINZIP

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt die Induktionspule ein variables elektromagnetisches Feld. Das Magnetfeld erzeugt im Topfboden, dieser muss magnetisch sein, induktive Ströme. Das Ergebnis ist eine Erwärmung des Topfbodens der sich auf der Heizzone befindet. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen funktionieren nur, mit magnetischem Kochgeschirr:

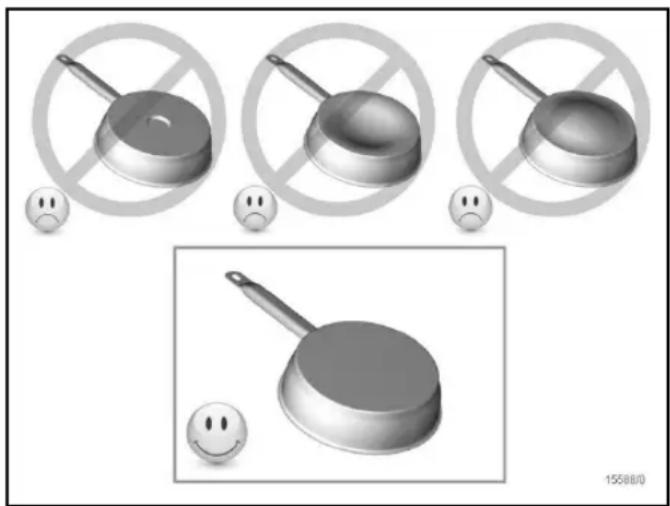

• Geeignetes Induktionskochgeschirr mit magnetischem Boden wie z.B.: Guss, Stahl, emailliertem Stahl, Edelstahl mit magnetischem Boden.
• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl.

Die Induktionskochzone wird automatisch an die Größe des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengröße eine Mindestgröße haben.

Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [U].

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

SMART SLIDER-FUNKTION

Für die Auswahl der Leistung durch den SMART SLIDER, bewegen Sie Ihren Finger auf der SLIDER ZONE. Durch das gezielte Berühren der jeweiligen Stufe kann die gewünschte Leistung auch direkt ausgewählt werden.

Zuerst das Kochfeld und dann die Kochzone einschalten.

Kochfeld einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Einschalten	2 sek. auf [1] drücken	[0] drücken
Ausschalten	2 sek. auf [1]drücken	Keine oder [H]

Kochzone einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Leistung erhöhen	Mit dem Finger über den Smart Slider gleiten	[1] bis [P]
Ausschalten	Mit dem Finger über den Smart Slider gleiten	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus.

TOPFERKENNUNG

Für mehr Komfort und Einfachheit ist dieses Kochfeld mit einem Steuerungssystem ausgestattet. Schalten Sie das Kochfeld ein und stellen Sie einen Topf auf das Kochfeld. Die intuitive Bedienung wird den Topf automatisch erkennen bzw. wird Ihnen das [0] Symbol über dem zu verwendenden Smart Slider anzeigen. Sie können jetzt die Kochstufe nach Wunsch regeln. Die Topferkennung gewährleistet eine vollkommene Sicherheit.

Die Induktion funktioniert nicht:

• Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [U]. Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheint.

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

BOOSTER FUNKTION (POWERSTUFE)

Alle Kochzonen sind mit einer Boosterfunktion, d. h. mit einer Leistungsverstärkung ausgestattet. Die Boosterfunktion wird mit [P] angezeigt.

Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten. Diese hohe Leistung ist dafür gedacht, dass Sie z. B., große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser. Nachdem das Gerät nach 10 Minuten automatisch zurück geregelt hat, dürfen Sie nicht erneut auf die Booster hochschalten. Das Gerät könnte überhitzen und löst eine Sicherheitsabschaltung aus.

Booster einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Booster einschalten	Mit dem Finger über den Smart Slider gleiten oder gleich am Ende drücken	[ P ]
Booster ausschalten	Mit dem Finger über den Smart Slider gleiten oder gleich am Ende drücken	[ 9 ] bis [ 0 ]

Management der maximalen Leistung:
Das Kochfeld ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Booster-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [9] anzeigen.
Ausgewählte Kochzone	Andere Kochzone (z. B.: Leistungsstufe 9)
[P] leuchtet	[9] wird auf [6] oder [8] reduziert und blinkt

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 999 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

Einschalten oder Veränderung der Dauer:
Betätigung	Bedienfeld	Anzeige
Kochzone auswählen	Auf die entsprechende Kochzonentaste drücken
Leistung auswählen	Mit dem Finger über den Smart Slider gleiten	[1] bis [P]
Zeitschaltuhr auswählen	Auf [ ]drücken	Die Anzeige der ausgewählten Kochzone leuchtet auf
Zeit verkürzen	Drücken auf [-] der Zeitschaltuhr	[60] ...
Zeit verlängern	Drücken auf [+] der Zeitschaltuhr	Zeit in Min. erhöht sich

Nach einigen Sekunden, stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.

Zeitschaltuhr ausschalten:
Betätigung	Bedienfeld	Anzeige
Zeitschaltuhr auswählen	Auf [ ] drücken	Die Anzeige der ausgewählten Kochzone leuchtet auf
Zeitschaltuhr ausschalten	Auf [ - ] bis [ 000 ] drücken	[ 000 ]

Wenn mehrere Zeitschaltuhren in Betrieb sind, bitte Vorgang wiederholen.

Zeitschaltuhr als Eieruhr:
Die Zeitschaltuhr funktioniert unabhängig von den Kochzonen und schaltet sich aus sobald eine Kochzone in Betrieb ist. Der Ablauf erfolgt selbst wenn das Kochfeld ausgeschaltet ist.
Betätigung	Bedienfeld	Anzeige
Einschalten des Kochfelds	2 sek. auf [1] drücken	[0]
Zeitschaltuhr auswählen	Auf [000] drücken	[000]
Zeit verkürzen	Drücken auf [-] der Zeitschaltuhr	[60] ...
Zeit verlängern	Drücken auf [+] der Zeitschaltuhr	Zeit in Min. erhöht sich

Nach einigen Sekunden stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.

Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird [ 000 ] blinkend angezeigt und ein akustisches Signal wird erfolgen.Um den Signalton und das Blinken abzuschalten, brauchen Sie nur Taste [- ] oder [ + ] zu betätigen.

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

Aktivierung der Ankochautomatik:
Betätigung	Bedienfeld		Anzeige
Leistung auswählen (z. B. « 7 »)	Mit dem Finger über den Smart Slider gleiten und 3s bleiben		[7] blinkt mit [A]
	Eingestellte Fortkochstufe	Ankochautomatik Zeit (Min:Sek)
	1	0:40
	2	1:12
	3	2:00
	4	2:56
	5	4:16
	6	7:12
	7	2:00
	8	3:12
	9	-:-

Abschalten der Ankochautomatik:
Betätigung	Bedienfeld	Anzeige
Leistung auswählen	Mit dem Finger über den Smart Slider gleiten	[0] bis [9]

STOP & GO-FUNKTION

Mit dieser Funktion können Sie den Kochvorgang vorübergehend unterbrechen und ermöglicht Ihnen einen Neustart mit den gleichen Einstellungen.

Stop & Go-Funktion einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Stop & Go einschalten	Auf [ II ] 2s drücken	[ II ] auf Anzeigen
Stop & Go ausschalten	Auf [ II ] 2s drücken	Blinkender Smart Slider
	Auf den blinkenden Smart Slider drücken	Vorherige Einstellung

Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:

• Leistungsstufen der Kochzonen.
- Timer-Einstellungen der Kochzonen.

Einstellungen der Ankochautomatik Memory-Funktion aufrufen:

• Kochfeld einschalten (2 sek. auf [ Ⓘ ] drücken)
- Innerhalb von 6 Sekunden, auf [ II ] drücken.
• Die Werte der letzten Einstellungen sind wieder aktiviert.

WARMHALTEFUNKTION

Mit dieser Funktion werden Speisen bei 70 °C warmgehalten. Diese Funktion vermeidet ein Überlaufen und Verbrennen.

Ein- und Ausschalten:
Betätigung	Bedienfeld	Anzeige
Einschalten	Auf [drücken]	[U]
Ausschalten	Auf [drücken]	[0]

AUTOMATISCHE BRÜCKE UND BRÜCKEN-FUNKTION (NUR FÜR 5IX80290)

Diese Funktion erlaubt zwei Kochzonen für einen Kochvorgang zusammen zu schalten.

Vorgang	Bedienfeld	Anzeige
Einschalten des Kochfeldes	2 Sek. auf [1] drücken	[0]
Brücke einschalten	Stellen Sie einen Topf auf einer von beiden zu überbrückenden Kochzonen und drücken Sie gleichzeitig die entsprechen Auswahltasten	[0] und [7]
	oder stellen Sie eine große Pfanne auf beide Zonen die man mit dieser Funktion nutzen möchte	[7] blinkt [7]
Leistung erhöhen	Über den Smart Slider, der die Leistung anzeigt, nach rechts gleiten	[1] bis [P]
Brücke ausschalten	Auf die beiden gewünschten Zonen drücken	[0]

KINDERSICHERUNG/VERRIEGELUNG DES KOCHFELDES

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z. B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [①]) verriegelt werden.

Verriegelung aktivieren:
Betätigung	Bedienfeld	Anzeige
Einschalten des Kochfelds	2 Sek. auf [1] drücken	[0]
Verriegelung einschalten	Die Taste einer Kochzone 3s lang halten. Im Anschluss legen sie ihren Finger auf den Smart Slider und gleiten mit ihrem ihren Finger von links nach rechts	Leuchte ein
Verriegelung abschalten	Die Taste einer Kochzone 3s lang halten. Im Anschluss legen sie ihren Finger auf den Smart Slider und gleiten mit ihrem ihren Finger von rechts nach links	Leuchte aus

Chefkoch Funktion (nur für 5IX80290)

Diese Funktion macht aus dem Kochfeld 2 große Zonen.

Chefkoch Funktion einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Chefkoch einschalten	Auf [ ]drücken	[ 5 ] und [ ]rechts,[ 9 ] und [ ]links
Chefkoch ausschalten	Auf [ ]drücken	[ 0 ]

Diese Funktion ermöglicht eine optimale Verwendung der Blaupunkt Grillplatte/Teppan Yaki Platte. Durch die Brückung von zwei Kochzonen und durch eine geeignete Leistungsstufe sorgt diese Funktion für ein Indoor-Grillvergnügen. Das passende Zubehör erhalten Sie in unserem Online-Shop auf www.blaupunkt-einbaugeraete.com oder bei Ihrem Fachhändler.

Grillfunktion einschalten/ausschalten:
Betätigung	Bedienfeld	Anzeige
Grillfunktion einschalten	Auf [ GRILL ] drücken
Grillfunktion ausschalten	Auf [ GRILL ] drücken	[ 0 ]

Betriebsdauerbegrenzung:
Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet.
Eingestellte Kochstufe	Betriebsdauerbegrenzung (Std:Min)
1	8:36
2	6:42
3	5:18
4	4:18
5	3:30
6	2:18
7	2:18
8	1:48
9	1:30

Geeignete Materialien:

Stahl, emaillierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden

Nicht geeignete Materialien:

Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Angaben des Herstellers prüfen, ob das Kochgeschirr für Induktion geeignet ist.

So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Bestimmte Pfannen können Geräusche erzeugen, wenn sie auf eine Induktionskochzone gestellt werden. Dieses Geräusch führt zu keiner Störung am Gerät und hat keinen Einfluss auf den Kochbetrieb.

Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeiten des Garergebnisses beeinflussen.

Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf- oder Pfannenböden könnten ansonsten die Glaskeramikscheibe verkratzen.

Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägen Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben.

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

EINSTELLBEREICHE

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Erwärmen	Saucen, Butter, Schokolade, Gelatine, vorgekochte Gerichte
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Pudding, Zuckersirup, getrocknetes Gemüse, Fisch, Tiefkühlprodukte
3 bis 4	Dünsten	Gemüse, Fisch, Fleisch
4 bis 5	Dünsten, Quellen, Auftauen	Dampfkartoffeln, Suppen, Teigwaren, frisches Gemüse
6 bis 7	Ankochen, Fortkochen	Gulasch, Rouladen, Wurst, hartgekochte Eier
7 bis 8	Schonendes Braten	Kartoffeln, Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Rösten, Wasser kochen	Steaks, Omeletts, gebratene Gerichte, Wasser
P	Kochen	Große Wassermengen

INBETRIEBNAHME DER HAUBE (NICHT FÜR 5IZ34291)

ERSTE SCHRITTE

Die Haube Ein-/Ausschalten
Aktion	Bedienfeld	Anzeige
Die Haube einschalten	Drücken Sie die Auswahltaste	[0]
Der Saugleistung einstellen	Mit dem Finger über den Smart Slider gleiten	[1] á [9]
Die Haube ausschalten	Mit dem Finger über den Smart Slider gleiten	[0]

BOOSTER FUNKTION

Wenn diese Funktion aktiviert ist, arbeitet die Haube 10 Minuten lang mit maximaler Leistung.

Booster-Funktion Ein-/Ausschalten
Aktion	Bedienfeld	Anzeige
Der Saugleistung einstellen	Mit dem Finger über den Smart Slider gleiten	[1] á [9]
Booster einschalten	Mit dem Finger über den Smart Slider gleiten oder gleich am Ende drücken	[0]
Booster ausschalten	Mit dem Finger über den Smart Slider gleiten	[1] á [9]

TIMER FUNKTION

Mit dieser Funktion kann die Abzugshaube 15 Minuten lang laufen, wenn das Kochfeld ausgeschaltet ist.

Timer einschalten
Aktion	Bedienfeld	Anzeige
Die Haube einschalten	Drücken Sie die Auswahltaste	[0]
Die Abzugsleistung einstellen	Mit dem Finger über den Smart Slider gleiten	[1] á [P]
Timer einschalten	Drücken Sie [☐] über die Auswahltaste	[☐] Timer leuchtet und zeigt [015] auf der Timer-Anzeige an.

Timer ausschalten
Aktion	Bedienfeld	Anzeige
Timer ausschalten	Drücken Sie [L] über die Auswahltaste	[A]

Diese Funktion passt die Leistung der Haube automatisch an die Leistung der Kochzonen an.

Aktivieren/Deaktivieren der Automatikfunktion
Aktion	Bedienfeld	Anzeige
Automatische Funktion aktivieren	Drücken Sie die Auswahltaste und halten Sie diese 3 Sekunden lang gedrückt.	[A]
Automatische Funktion deaktivieren	Drücken Sie die Auswahltaste und halten Sie diese 3Sekunden lang gedrückt.	[0]

Hinweis: Wenn die automatische Funktion aktiviert ist, können Sie die Absaugleistung der Haube schnell ändern, indem Sie mit Finger über den Smart Slider gleiten.

Dadurch wird die automatische Funktion vorübergehend gestoppt. Die automatische Funktion wird beim nächsten Start des Kochfelds wieder aktiviert.

REINIGUNG UND WARTUNG DER ABZUGSHAUBE

Eine regelmäßige Reinigung sichert einen korrekten und fehlerfreien Betrieb und verlängert die Lebensdauer des Geräts.

FILTER-REINIGUNGSANZEIGE

Wenn die Haube eingeschaltet und die Saugleistung auf [0] eingestellt ist, wird die Restzeit bis zur Filterreinigung auf dem Timer-Display angezeigt. Standardeinstellung sind 30 Stunden, Die Einstellung kann aber individuell geändert werden.

Anzeige der Restzeit
Aktion	Bedienfeld	Anzeige
Die Haube einschalten	Drücken Sie die Auswahltaste	[Restzeit] auf der Timer-Anzeige

Filterreinigungsanzeige

Wenn die Fettfilter gereinigt werden müssen, zeigt die Timer-Anzeige [00h] und einen blinkenden Punkt auf der Auswahltaste.

Zurückstellen der verbleibenden Zeit bis zur Reinigung des Filters der Dunstabzugshaube
Aktion	Bedienfeld	Anzeige
Kochfeld einschalten	Drücken Sie 2 Sekunden auf [1]	[0] und einem blinkenden Punkt auf über derAuswahltaste
Haubenfunktion auswählen	Drücken Sie die Auswahltaste	[0] und [00h] auf der Timeranzeige
Die Anzeige auf null zurücksetzen	Drücken Sie 3 Sekunden lang auf die Timer-Anzeige	Die letzte benutzerdefinierte Einstellung wird wieder aktiviert
Bestätigen Sie die Einstellung	Drücken Sie nochmal auf die Timer-Anzeige	-
Der Restzeit bis zur Reinigung der Haubenfilters ändern
Aktion	Bedienfeld	Anzeige
Kochfeld einschalten	Drücken Sie 2 Sekunden auf [1]	[0] auf die Auswahltaste [Restzeit] auf der Timer-anzeige
Die Haube auswählen	Drücken Sie die Auswahltaste	[Restzeit] auf der Timer-anzeige
Zähler-timer ändern	Drücken Sie 3 Sekunden lang auf die Timer-Anzeige	-
Bestätigen Sie die Einstellung	Mit [+] und [-] anpassen. Drücken Sie nochmal auf die Timer-Anzeige	-

REINIGUNG VON FETTFILTERN IN DER GESCHIRRSPÜLMASCHINE

Die Fettfilter sind senkrecht in den unteren Korb zu stellen und bei maximal 60°C mit einem milden Reinigungsmittel zu waschen.

Setzen Sie nach der Reinigung die Fettfilter in der Haube wieder ein.

AUSWECHSELN DES AKTIVKOHLEFILTERS

Der Aktivkohlefilter, der für die Rezirkulation und zum Auffangen der Gerüche verwendet wird, muss nach 6 Monaten normaler Nutzung ausgetauscht werden.

Fettfilter Aktivkohlefilter

REINIGUNG UND PFLEGE

Bevor Sie das Kochfeld nach dem Kochen reinigen, sollten Sie es zuerst abkühlen lassen.

Es besteht ansonsten Verbrennungsgefahr. Reinigen Sie das verschmutzte Kochfeld regelmäßig.

Benutzen Sie dazu ein feuchtes Tuch und ein wenig Reinigungsmittel. Reiben Sie es anschließend mit einem sauberen Tuch trocken.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
• Sollten versehentlich Dinge wie Zucker, Kunststoff oder Alufolie auf das Kochfeld gelangen, sollten Sie das Kochfeld schnellstmöglich abschalten und diese Dinge sofort entfernen. Seien Sie hierbei sehr vorsichtig da ansonsten Verbrennungsgefahr besteht. Entfernen Sie diese sofort nach Abschalten der Kochzonen.

WAS TUN WENN ...

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt.
• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [ U ]:

• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktionsgeeignet
- Der Topfboden-Durchmesser ist zu klein für diese Kochzone.

In der Anzeige erscheint [ E ]:

• Das Gerät vom Netz trennen und wieder anschliessen.
  • Den Kundendienst anrufen.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

• Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
• Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Dies ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.
  • Das Gebläse schaltet automatisch ab.

Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe ist eingeschaltet [9]

Anzeige [U]:

• Finden Sie im Kapitel Warmhalte-Stufe.

Anzeige [ II ]:

- Finden Sie im Kapitel Stop&Go-Funktion.

In der Anzeige erscheint [ ] oder [ Er03 ]:

- Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [ E2 ]:

• Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein.

In der Anzeige erscheint [ E8 ]:

- Der Lufteingang des Lüfters ist verstopft, entfernen Sie bitte die Dinge die zu einer Beeinträchtigung führen.

In der Anzeige erscheint [ U400 ]:

- Das Kochfeld ist nicht mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

In der Anzeige erscheint [ Er47 ]:

- Das Kochfeld ist nicht mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Sollte eines der obengenannten Zeichen andauern, kontaktieren Sie bitte den Kundendienst.

UMWELTSCHUTZ

Die Verpackungsmaterialen sind umweltfreundlich und recyclebar.

Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig.

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau

2mm 2 3 6

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

Einbau

Einfügdimensionen:

	Ausschnittmaß		Glasgröße			Installation bündig
Ref.	Breite	Tiefe	Breite	Tiefe	Dicke	Breite	Tiefe	Dicke	Radius
5IX60290	560	500	590	520	4	596	526	4	8
5IX80290	750	500	780	520	4	786	526	4	8

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 40 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Achtung: Auf der anderen Seite dürfen jedoch keine Möbel oder Geräte höher sein als das Kochfeld.

• Die Arbeitsplatte soll mit hitzebeständigem Kleber (75 °C) verarbeitet sein.
• Die Wandabschlussleisten müssen hitzebeständig sein.
- Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
- Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z. B. Spraydosen, aufbewahrt werden.
- Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z. B. durch Schublade, ausgesetzt ist.
- Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
- ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.
- Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbaudes Kochfeldes ist dann nicht mehr möglich.
• Die Installation des Geräts erfordert keine Vormontage.
• Die nicht im Lieferumfang enthaltene Abluftleitung hat ein Standardmaß von 222 x 89 mm.
- Das Sockelgitter muss installiert werden, um die gute Funktion des Lüftungssystems zu gewährleisten.

ELEKTROANSCHLUSS

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
  • Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen gedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230V/400 V \~ 50/60 Hz ausgelegt. Schließen Sie immer den Schutzleiter mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~50/60Hz	1 Phase + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6 Norm

L1 L2 L3 N1 N2 1P+N L N 2P L1 L2 L3 N1 N2 2P L1 L2 L3 N1 N2 2P+N N 2P+N

Anschluss des Kochfeldes

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V\~1P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2, dann zwischen

Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme

N1 oder N2, die Phase L an Anschlussklemme L1 oder L2.

Zweiphasiger Anschluss 400V\~2P+N:

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme

N1 oder N2, die Phase L1 an Anschlussklemme L1 und die Phase L2 an Anschlussklemme L2.

Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Anschluss der Haube

Es ist notwendig, die Haube an eine normale Steckdose 220-240 V\~50/60 Hz zu stecken.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.

TABLE OF CONTENTS

3 SAFETY

TECHNISCHE BESCHRIJVING

Type	5IX80290	5IX60290
Totaalvermogen	7.400 W	7.400 W
Energieverbruik van de kookplaat EChob**	180,4 Wh/kg	162,3 Wh/kg
Kookzone linksvoor	210x190 mm	∅ 175 mm
Minimale diameter pan	∅ 110 mm	∅ 90 mm
Nominaal vermogen*	2.100 W	1.400 W
Booster vermogen*	3.000 W	2.100 W
Gestandaardiseerd kookgerei categorie**	B	C
Energieverbruik ECcw**	188 Wh/kg	145 Wh/kg
Kookzone linksachter	210x190 mm	∅ 160 mm
Minimale diameter pan	∅ 110 mm	∅ 90 mm
Nominaal vermogen*	2.100 W	1.400 W
Booster vermogen*	3.000 W	1.850 W
Gestandaardiseerd kookgerei categorie**	B	A
Energieverbruik ECcw**	188 Wh/kg	170,9 Wh/kg
Kookzone rechtsachter	210x190 mm	∅ 175 mm
Minimale diameter pan	∅ 110 mm	∅ 90 mm
Nominaal vermogen*	2.300 W	1.400 W
Booster vermogen*	3.000 W	2.100 W
Gestandaardiseerd kookgerei categorie**	C	B
Energieverbruik ECcw**	159,5 Wh/kg	162,7 Wh/kg
Kookzone rechtsvoor	210x190 mm	∅ 160 mm
Minimale diameter pan	∅ 110 mm	∅ 90 mm
Nominaal vermogen*	1.400 W	1.400 W
Booster vermogen*	3.000 W	1.850 W
Gestandaardiseerd kookgerei categorie**	A	A
Energieverbruik ECcw**	186,4 Wh/kg	170,9 Wh/kg

VOOR HET EERSTE GEBRUIK

ELEKTRISCHE AANSLUITING

( * ) Iht. EN 60 335-2-6-standard

L1 L2 L3 N1 N2 1P+N L N 2P L1 L2 L3 N1 N2 2P L1 L2 L3 N1 N2 2P+N

www.blaupunkt-einbaugeraete.com

00 800 32 289 000

Deutschland/Germany

[e-mail]

Österreich/Austria

[e-mail]

Niederlande/Netherlands

[e-mail]

Belgien/Belgium

[e-mail]

Schweden/Sweden

[e-mail]

Frankreich/France

[e-mail]

Luxemburg/Luxembourg

[e-mail]

Schweiz/Switzerland

[e-mail]

Italien/Italy

[e-mail]

Spanien/Spain

[e-mail]

Großbritannien/Grat Britain

[e-mail]

Malta/Malta

[e-mail]

Dänemark/Denmark

[e-mail]

Norwegen/Norway

[e-mail]

1800 252 878 658

1800 209 2096
