Produkttype	Induktionskogeplade med indbygget emhætte
Mærke	Blaupunkt
Model	5IX60290
Antal kogezoner	4 (induktion)
Bordets dimensioner (L x B)	590 x 520 mm (glas)
Udskaeringsdimensioner (L x B)	560 x 500 mm
Glastykkelse	4 mm
Maksimal total effekt	7400 W
Strømforsyning	230 V~ 1P+N eller 400 V~ 2P+N, 50/60 Hz
Vigtigste funktioner	Booster, timer (1-999 min), automatisk forvarmning, Stop & Go, hukommelse, hold varm (70 °C), automatisk bro, børnesikring, grydedetektering
Indbygget emhætte	Ja, med automatisk funktion, booster og timer (15 min)
Effektniveauer	9 niveauer + booster (P)
Display	Numerisk og symboler (restvarme, fejl osv.)
Betjening	Touch-taster og Smart Slider
Overflademateriale	Vitrokeramik
Rengøring og vedligeholdelse	Rengøring med fugtig klud efter afkøling; fedtfilter kan vaskes i opvaskemaskine (max 60 °C); aktivt kulfilter skal udskiftes hver 6. måned
Sikkerhed	Automatisk sikkerhedsstop, grydedetektering, tastelås, restvarmeindikator
Installation	Indbygning, minimum 40 mm fra væg, 20 mm plads under apparatet til ventilation
Vægt (estimeret)	Ca. 12 kg
Reparationsindeks	Ikke specificeret, men reparationer skal udføres af en professionel

Ofte stillede spørgsmål - 5IX60290 BLAUPUNKT

Hvad betyder visningen [U] på kogezonen?

Visningen [U] angiver, at der ikke registreres nogen gryde, eller at gryden ikke er egnet til induktion. Sørg for at bruge en gryde med magnetisk bund, og at den er centreret på kogezonen.

Hvordan aktiverer jeg Booster-funktionen?

For at aktivere Boosteren skal du stryge fingeren hen til enden af Smart Slideren (eller tryk direkte på enden), når kogezonen er tændt. Visningen [P] vises, og maksimal effekt varer i 10 minutter.

Hvordan rengør jeg den vitrokeramiske kogeplade?

Lad først pladen køle af. Brug en fugtig klud og lidt mildt rengøringsmiddel. Tør med en ren klud. Brug aldrig damprensere eller slibende produkter. Hvis der er sukker- eller plastikrester, skal de fjernes straks (pas på forbrændinger).

Hvad gør jeg, hvis kogepladen ikke tænder?

Kontroller, at apparatet er korrekt tilsluttet, og at sikringen ikke er sprunget. Sørg for, at touch-tasterne ikke er dækket af vand eller snavs. Kontroller også, at børnesikringen ikke er aktiveret.

Hvordan bruger jeg emhættens timer?

Tænd for emhætten, indstil den ønskede sugestyrke, og tryk derefter på emhættens vælgerknap over timerknappen. Displayet viser [015], og emhætten kører i 15 minutter efter, at pladen er slukket.

Hvad betyder visningen [E] på kogepladen?

[E] angiver en elektronisk fejl. Tag apparatet ud af stikkontakten, vent nogle sekunder, og sæt det i igen. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan aktiverer jeg børnesikringen?

Tænd for kogepladen, tryk på vælgerknappen for en kogezone i 3 sekunder, og stryg derefter fingeren fra venstre mod højre på Smart Slideren. Indikatorlyset tændes. For at deaktivere gentager du med at stryge fra højre mod venstre.

Hvilke typer gryder kan jeg bruge?

Brug kun gryder med magnetisk bund (induktion): stål, støbejern, emaljeret stål, rustfrit stål med magnetisk bund. Undgå kobber, aluminium, glas og keramik. Bunden skal være glat og flad for at undgå ridser.

Hvordan indstiller jeg effekten med Smart Slideren?

Stryg fingeren vandret på Smart Slideren for at øge eller mindske effekten. Du kan også trykke direkte på et bestemt niveau (1 til 9 eller P for Booster).

Hvad gør jeg, hvis ventilatoren fortsætter med at køre efter at have slukket pladen?

Det er normalt: køleventilatoren fortsætter, indtil elektronikken er tilstrækkeligt afkølet. Den stopper automatisk. Bare rolig.

BRUGSANVISNING 5IX60290 BLAUPUNKT

3 Sikkerhedsforanstaltninger før ibrugtagningen
4 Generelle sikkerhedsanvisninger
5 Beskyttelse mod beskadigelser
6 Sikkerhedsforanstaltninger ved svigt af enheden
6 Beskyttelse mod andre farer

7 BESKRIVELSE AF ENHEDEN

7 Teknisk beskrivelse
8 Betjeningsfelt

8 BETJENING AF KOGEFELTET

8 Visning
9 Udluftning

9 IBRUGTAGNING AF KOGEFELTET

9 Før den første brug
9 Induktionsprincip
10 Touch control-funktion
10 Smart slider-funktion
11 Tænding og slukning for kogefeltet
11 Gryderegistrering
12 Restvarmeindikering
12 Booster-funktion (powertrin)
13 Timer
15 Opkogsautomatik
15 Stop & go-funktion
16 Memory-funktion
16 Varmholdefunktion
18 Børnesikring/låsning af kogefeltet

17 Automatisk bro og brofunktion (Kun til 5IX80290)

19 Grillfunktion/Chefkok-funktion (Kun til 5IX80290)

20 MADLAVNINGSANBEFALINGER

20 Kogegrej
21 Kogegrejets størrelse
21 Indstillingsområder

22 IBRUGTAGNING AF EMHÆTTEN (IKKE FOR 5IZ34291)
22 Første skridt
22 Booster-funktion
22 Timer-funktion
23 Automatisk funktion

24 RENG∅RING OG VEDLIGEHOLDELSE AF EMHÆTTEN

24 Filter-rengøringsindikator
25 Rengøring af fedtfiltre i opvaskemaskinen
25 Skift af aktivt kulfilter
26 RENG∅RING OG PLEJE
26 HVAD SKAL MAN G∅RE, HVIS
28 MILJ∅BESKYTTELSE
28 MONTERINGSANVISNINGER
31 ELTILSLUTNING

SIKKERHEDSFORANSTALTNINGER F∅R IBRUGTAGNINGEN

• Fjern emballagen fra alle delene.
- Enheden må kun indbygges og tilsluttes af en elektriker. Producenten kan ikke gøres ansvarlig for skader, der forårsages af fejl i forbindelse med indbygning eller tilslutning. Benyt kun enheden i indbygget tilstand.
- Enheden må kun benyttes, hvis den placeres korrekt og installeres i et møbel, og der benyttes et bekræftet og tilpasset arbejdsplan.
- Denne enhed må kun anvendes til kogning og stegning af mad i en almindelig husholdning. Den er ikke beregnet til erhvervsmæssige formål.
- Tag alle etiketter og mærkater af glasset.

Enheden må ikke ændres.

• Kogefeltet må ikke anvendes som arbejds- eller frastillingsflade.
• Sikkerheden er kun garanteret, hvis enheden er forbundet med en beskyttelsesleder, der opfylder de gældende forskrifter.
• Enheden må ikke tilsluttes til elnettet via en forlængerledning.
• Enheden må ikke benyttes over en opvaskemaskine eller en tørretumbler: De frigivne vanddampe kan beskadige elektronikken.
• Enheden må ikke tændes via en ekstern timer eller en separat fjernstyring.

- VIGTIGT: Madlavningsprocessen skal overvåges. En kortvarig madlavningsproces skal overvåges konstant.

GENERELLE SIKKERHEDSANVISNINGER

• Afbryd kogezonerne efter hver brug.
• Overophedet fedt eller olie antænder hurtigt. Hvis du tilbereder mad i fedt eller olie (f.eks. pommes frites), skal du overvåge kogeprocessen.
• Når du koger og steger, bliver kogezonerne varme. Pas derfor på, at du ikke udsættes for forbrændinger under og efter brugen af enheden.
• Sørg for, at ingen elektrisk ledning fra en fritstående eller indbygget enhed kommer i kontakt med pladen eller den varme kogezone.
• Magnetiske genstande, som f.eks. kreditkort, disketter, lommeregnere, må ikke befinde sig umiddelbart i nærheden af den tændte enhed. Det kan indskrænke deres funktion.
• Metalgenstande som knive, gafler, skeer og grydelåg må ikke fralægges på kogefeltet, da de kan blive meget varme.
• Generelt må der ikke lægges metalgestande (f.eks. skeer, grydelåg osv.) på induktionsfladen, da de eventuelt kan opvarmes under brugen.
• Tildæk aldrig kogefladen med en klud eller en beskyttelsesfolie, de kan blive meget varme og begynde at brænde.
• Denne enhed kan anvendes af børn fra 8 år og derover samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er instrueret i sikker brug af enheden og forstår de deraf resulterende farer.
• Børn må ikke lege med enheden.

• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

• Anvend ikke gryder eller pander med uslebet eller beskadiget bund (f.eks. støbte). De kan ridse glaskeramikpladerne.
  • Vær opmærksom på, at også sandkorn kan forårsage ridser.

• Glaskeramik er ikke følsom over for temperaturchok, og den er meget modstandsdygtig, dog ikke brudsikker. Især spidse og hårde genstande, der falder ned på kogefladen, kan beskadige den.
• Gryder og kanter må ikke stødes mod pladen.
  Kogezonerne må ikke benyttes med tomt kogegrej.
• Undgå sukker, kunststof og aluminiumfolie på de varme kogezoner. Disse stoffer smelter, klæber fast og kan på den måde forårsage revner, brud eller andre blivende ændringer i pladen under afkølingen. Hvis de alligevel kommer på de varme kogezoner, skal du slukke for enheden og fjerne stofferne, mens de stadig er i varm tilstand. Da kogezonerne er meget varme, er der risiko for forbrænding.
• Undgå at fralægge genstande på kogefeltet.
• Stil under ingen omstændigheder varmt kogegrej på styringen. Det kan beskadige elektronikken under glasset.
• Hvis der er en skuffe under den indbyggede enhed, skal der sørges for en minimumafstand på 2 cm mellem undersiden af enheden og skuffens indhold, da udluftningen af enheden ellers ikke er sikret.
• Der må ikke opbevares brændbare genstande (f.eks. spraydåser) i denne skuffe. Mulige bestikkasser i skuffen skal være af varmefast materiale.
• Der må ikke opvarmes lukkede beholdere (f.eks. konservesdåser) på kogezonerne. På grund af overtrykket kan beholderne eller dåserne revne, og der er risiko for kvæstelse!

SIKKERHEDSFORANSTALTNINGER VED SVIGT AF ENHEDEN

• Hvis der konstateres en fejl, skal enheden slukkes og adskilles fra nettet.
• Hvis der opstår brud eller revner på glasset: Sluk omgående for kogefeltet, skru sikringen til kogefeltet ud, eller tag den ud, og kontakt vores kundeservice eller din specialforhandler.
• Reparationer på enheden må kun udføres af fagfolk.
• ADVARSEL: Hvis glasoverfladen er revnet, skal der slukkes for enheden for at undgå risiko for elektrisk stød.

BESKYTTELSE MOD ANDRE FARER

• Sørg for, at kogegrejet altid er placeret centreret på kogezonen. Pandebunden skal dække så meget af kogezonen som muligt.
• For personer med en pacemaker: Der opstår et elektromagnetisk felt i nærheden af enheden, som eventuelt kan påvirke pacemakeren. Kontakt i tvivlstilfælde producenten af pacemakeren eller din læge.
• Undgå at anvende kogegrej af aluminium eller kunststof: Det kan smelte på kogezonerne, hvis de stadig er varme.
• Forsøg ALRDIG at slukke en brand med vand, men sluk i stedet for enheden, og dæk derefter flammen til med f.eks. et låg eller et brandtæppe.

ADVARSEL

Anvendelse af dårlige gryder eller en adapterskive til induktion fører til, at garantien udløber før tiden. Producenten påtager sig ikke noget ansvar for skader, der kan opstå på kogefeltet eller omgivelserne.

BESKRIVELSE AF ENHEDEN

TEKNISK BESKRIVELSE

Type	5IX80290	5IX60290
Samlet effekt	7400 W	7400 W
Energiforbrug for kogefeltet EChob**	180.4 Wh/kg	162.3 Wh/kg
Kogezone foran til venstre	210x190 mm	∅ 175 mm
Minimal grydebund-diameter	∅ 110 mm	∅ 90 mm
Nominel effekt*	2100 W	1400 W
Booster-effekt*	3000 W	2100 W
Standardiseret kogegrej kategori**	B	C
Energiforbrug ECcw**	188 Wh/kg	145 Wh/kg
Kogezone bagved til venstre	210x190 mm	∅ 160 mm
Minimal grydebund-diameter	∅ 110 mm	∅ 90 mm
Nominel effekt*	2100 W	1400 W
Booster-effekt*	3000 W	1850 W
Standardiseret kogegrej kategori**	B	A
Energiforbrug ECcw**	188 Wh/kg	170.9 Wh/kg
Kogezone bagved til højre	210x190 mm	∅ 175 mm
Minimal grydebund-diameter	∅ 110 mm	∅ 90 mm
Nominel effekt*	2300 W	1400 W
Booster-effekt*	3000 W	2100 W
Standardiseret kogegrej kategori**	C	B
Energiforbrug ECcw**	159.5 Wh/kg	162.7 Wh/kg
Kogezone foran til højre	210x190 mm	∅ 160 mm
Minimal grydebund-diameter	∅ 110 mm	∅ 90 mm
Nominel effekt*	1400 W	1400 W
Booster-effekt*	3000 W	1850 W
Standardiseret kogegrej kategori**	A	A
Energiforbrug ECcw**	186.4 Wh/kg	170.9 Wh/kg

* Disse effektangivelser kan afvige afhængigt af grydernes form, størrelse og kvalitet.
** Beregnet i henhold til metoden til måling af ydeevner (EN 60350-2).

BETJENING AF KOGEFELTET

VISNING

Anzeige	Betegnelse	Beskrivelse
0	Nul	Kogezonen er aktiveret
1... 9	Effekttrin	Indstilling af effekten
U	Ingen gryderegistrering	Gryden er ikke sat på eller ikke egnet
A	Opkogsautomatik	Højeste effekt + opkog
E	Fejlvisning	Fejl i elektronikken
H	Restvarme	Kogezonen er varm
P	Booster	Booster-effekt er aktiveret
U	Varmholdefunktion	Med denne funktion holdes maden varm ved 70 °C
II	Pause	Kogefeltet er på pause
Π	Bridge	To kogezoner kan sættes sammen til én kogezone
GRILL	Grillfunktion	Grillfunktionen er aktiveret

Ventilatoren fungerer automatisk. Den starter med lav hastighed, så snart de værdier, der frigives af elektronikken, overskrider en vis grænse.

Den højere hastighed sættes ind, hvis induktionskogefeltet benyttes intensivt. Ventilatoren reducerer hastigheden og afbrydes automatisk, så snart elektronikken er afkølet tilstrækkeligt.

IBRUGTAGNING AF KOGEFELTET

F∅R DEN F∅RSTE BRUG

Rengør først enheden med en fugtig klud, og gnid den derefter tør med en ren klud. Undlad at benytte rengøringsmiddel, som kan forårsage en blåfarvning på den glasbelagte overflade.

INDUKTIONSPRINCIP

Under hver kogezone er der en induktionsspole. Når der tændes for kogezonen, genererer induktionspolen et variabelt elektromagnetisk felt. Magnetfeltet genererer induktive strømme i grydebunden, som skal være magnetisk. Resultatet er en opvarmning af grydebunden, der befinder sig på varmezonen. Kogezonen opvarmes kun indirekte gennem den varme, gryden afgiver.

Induktionskogezonerne fungerer kun med magnetisk kogegrej:

• Egnet induktionskogegrej med magnetisk bund som f.eks.: støbning, stål, emaljeret stål, specialstål med magnetisk bund.
• Ikke egnet induktionskogegrej: kobber, aluminium, glas, træ, stentøj, keramik, ikke magnetisk specialstål.

Induktionskogezonen tilpasses automatisk til kogegrejets størrelse. Kogegrejet må ikke være under en bestemt bunddiameter, da induktionen ellers ikke tændes. Enhver grydebundsdiameter skal have en minimumstørrelse afhængigt af kogezonens størrelse.

Hvis kogegrejet ikke er egnet til induktion, vises [U].

Kogefeltet styres med sensortaster. De reagerer på lette berøringer af glasset med fingeren. Hvis du berører tasterne i ca. et sekund, udføres styrekommandoerne. Hver paneltastreaktion kvitteres med et akustisk og/eller visuelt signal.

Under den generelle brug trykker du kun på én tast på samme tid.

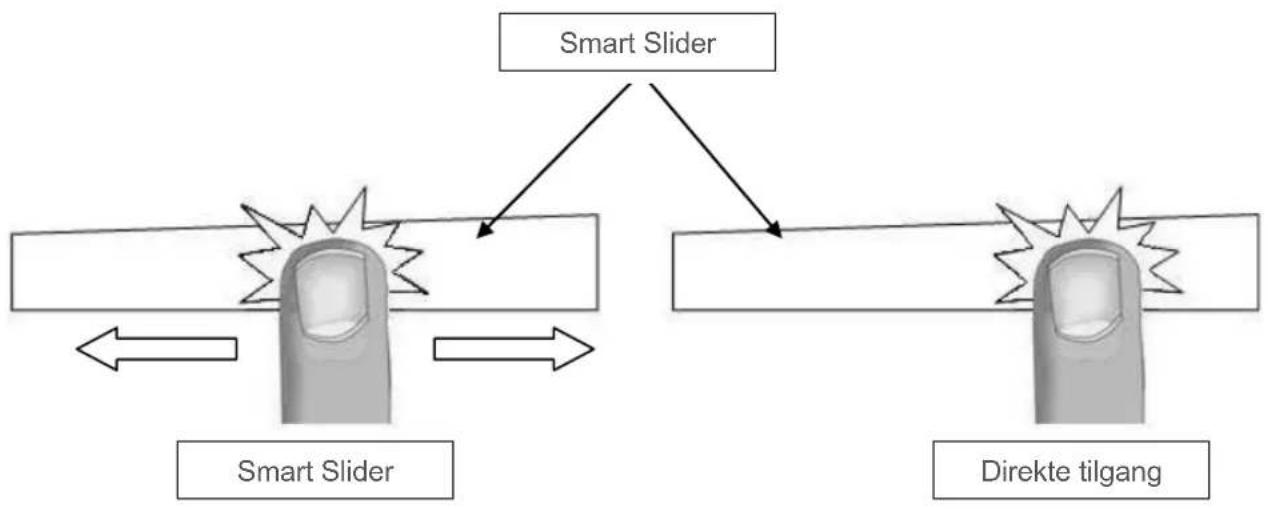

SMART SLIDER-FUNKTION

For at vælge effekten med SMART SLIDEREN skal du bevæge fingeren på SLIDER ZONEN. Den ønskede effekt kan også vælges direkte ved målrettet at berøre det pågældende trin.

Tænd først for kogefeltet og derefter for kogezonen.

Tænd/sluk for kogefeltet:
Betjening	Betjeningsfelt	Visning
Tænd	Tryk på [1] 2 sek.	Tryk på [0]
Sluk	Tryk på [1] 2 sek.	Ingen eller [H]

Tænd/sluk for kogezonen:
Betjening	Betjeningsfelt	Visning
Forøg effekten	Glid med fingeren over smart slideren.	[1] til [P]
Sluk	Glid med fingeren over smart slideren.	[0] eller [H]

Hvis der ikke foretages nogen videre betjening, afbrydes kogefeltet efter ca. 20 sekunder af sikkerhedsgrunde.

GRYDEREGISTRERING

For mere komfort og for at gøre det nemmere er dette kogefelt udstyret med et styringssystem. Tænd for kogefeltet, og stil en gryde på kogefeltet. Den intuitive betjening registrer automatisk gryden, og den viser symbolet [0] over den smart slider, der skal anvendes. Nu kan du regulere kogetrinnet, som du ønsker.

Gryderegistreringen garanterer en fuldkommen sikkerhed.

Induktionen virker ikke i følgende tilfælde:

- Hvis der ikke befinder sig noget kogegrej på kogezonen, eller hvis der anvendes en gryde, der ikke er egnet til induktion. I det tilfælde kan effekttrinnet ikke forøges, og symbolet [U] vises på displayet. [U] forsvinder, når der sættes en gryde på kogezonen.

- Hvis gryden tages af kogezonen under kogningen, slukkes kogezonen omgående, og symbolet [U] vises på displayet. [U] forsvinder, når der igen sættes en gryde på kogezonen. Kogezonen fortsætter med det før indstillede effekttrin.

Efter brug skal du slukke for kogezonen, så gryderegistreringen [U] ikke vises mere.

Når der slukkes for kogezonerne eller kogefeltet, indikeres restvarmen for de endnu varme kogezoner med et [H]. [H] forsvinder, når kogezonerne kan berøres uden fare. Så længe restvarmeindikeringen lyser, må kogezonerne ikke berøres, og der må ikke lægges varmefølsomme genstande på dem: Risiko for forbrænding!

BOOSTER-FUNKTION (POWERTRIN)

Alle kogezoner er udstyret med en booster-funktion, dvs. med en effektforstærkning. Boosterfunktionen vises med et [P].

Hvis de er aktiverede, varmer disse kogezoner i et tidsrum på 10 minutter. Den høje effekt er beregnet til, at du f.eks. hurtigt kan opvarme store mængder vand, som f.eks. til at koge vand til pasta. Når enheden automatisk regulerer tilbage efter 10 minutter, må du ikke stille om til booster igen. Enheden kan overophedes og udløser en sikkerhedsslukning.

Tænd/sluk for booster:
Betjening	Betjeningsfelt	Visning
Tænd for booster	Glid med fingeren over smart slideren, eller tryk ved enden med det samme.	[P]
Sluk for booster	Glid med fingeren over smart slideren, eller tryk ved enden med det samme.	[9] til [0]

Styring af den maksimale effekt:
Kogefeltet er udstyret med en maksimumeffekt. For ikke at overskride denne maksimumeffekt reducerer elektronikken automatisk kogeniveauet for en anden kogezone, når booster-funktionen er aktiveret. Denne kogezone viser så blinkende den reducerede effekt [ 9 ].
Valgt kogezone	Den anden kogezone (f.eks.: effekttrin 9)
[ P ] lyser	[ 9 ] reduceres til [ 6 ] eller [ 8 ] og blinker

Med den integrerede timer kan der indstilles en kogetid på 1 til 999 minutter på alle kogezoner. Alle kogezoner kan have en forskellig indstilling.

Tænding eller ændring af tiden:
Betjening	Betjeningsfelt	Visning
Valg af kogezone	Tryk på den tilhørende kogezonetast
Valg af effekt	Glid med fingeren over smart slideren	[1] til [P]
Valg af timer	Tryk på [ ]	Den valgte kogezones visning lyser
Reduktion af tiden	Tryk på [-] på timeren	[60] ...
Forlængelse af tiden	Tryk på [+] på timeren	Tiden forøges i min

Efter nogle sekunder holder det op med at blinke. Tiden er aktiveret, og den begynder at tælle ned.

Slukning af timer:
Betjening	Betjeningsfelt	Visning
Valg af timer	Tryk på [ ]	Den valgte kogezones visning lyser
Slukning af timer	Tryk på [-] indtil [ 000 ]	[ 000 ]

Hvis der er flere timere i brug, skal forløbet gentages.

Timer som æggeur:
Timeren fungerer uafhængigt af kogezonerne og slukkes, så snart der er en kogezone i brug. Forløbet foregår også, hvis kogefeltet er slukket.
Betjening	Betjeningsfelt	Visning
Tænding for kogefeltet	Tryk på [1] i 2 sek.	[0]
Valg af timer	Tryk på [000]	[000]
Reduktion af tiden	Tryk på [-] på timeren	[60] ...
Forlængelse af tiden	Tryk på [+] på timeren	Tiden forøges i min.

Efter nogle sekunder holder det op med at blinke. Tiden er aktiveret, og den begynder at tælle ned.

Automatisk slukning:

Efter udløbet af den programmerede kogetid vises [ 000 ] blinkende, og der følger et akustisk signal. For at afbryde signaltonen og blinkene skal du bare trykke på tasten [- ] eller [ + ].

Alle kogezoner er udstyret med en opkogsautomatik. Med aktiveret opkogsautomatik varmer kogezonen først automatisk med den højeste effekt og stiller derefter tilbage til det trin for den fortsatte kogning, du har valgt. Opkogstiden afhænger af det valgte trin for den fortsatte kogning.

Aktivering af opkogsautomatikken:
Betjening	Betjeningsfelt		Visning
Valg af effekt (f.eks. « 7 »)	Glid med fingeren over smart slideren, og bliv der i 3 sek.		[7] blinker med [A]
	Indstillet trin for fortsat kogning	Opkogsautomatik Tid (min:sek)
	1	0:40
	2	1:12
	3	2:00
	4	2:56
	5	4:16
	6	7:12
	7	2:00
	8	3:12
	9	-:-

Deaktivering af opkogsautomatikken:
Betjening	Betjeningsfelt	Visning
Valg af effekt	Glid med fingeren over smart slideren	[0] til [9]

STOP & GO-FUNKTION

Med denne funktion kan kogeprocessen afbrydes midlertidigt, og en genstart med de samme indstillinger er mulig.

Aktivering/deaktivering af stop & go-funktion:
Betjening	Betjeningsfelt	Visning
Aktivering af stop & go	Tryk på [ II ] i 2 sek.	[ II ] vises
Deaktivering af stop & go	Tryk på [ II ] i 2 sek.	Smart slider blinker
	Tryk på den blinkende smart slider	Forudgående indstilling

Når der slukkes for kogefeltet, forbliver de sidste indstillinger gemt. Med memory-funktionen kan du aktivere værdierne igen. Følgende indstillinger kan aktiveres igen med memory-funktionen:

• Kogezonernes effekttrin.
• Kogezonernes timer-indstillinger.

Åbning af memory-funktionen for opkogsautomatikkens indstillinger:

• Tænd for kogefeltet (tryk på [①] i 2 sek.).
- Tryk på [ II ] inden for 6 sekunder.
• Værdierne fra de sidste indstillinger er aktiveret igen.

VARMHOLDEFUNKTION

Med denne funktion holdes maden varm ved 70 °C. Denne funktion forhindrer, at maden løber over eller brænder på.

Tænding og slukning:
Betjening	Betjeningsfelt	Visning
Tænd	Tryk på [IMAGE]	[U]
Sluk	Tryk på [IMAGE]	[0]

AUTOMATISK BRO OG BROFUNKTION (KUN TIL 5IX80290)

Denne funktion gør det muligt at føre to kogezoner sammen til en kogning.

Proces	Betjeningsfelt	Visning
Tænding for kogefeltet	Tryk på [1]2 sek.	[0]
Aktivering af bro	Stil gryden på en af de to kogezoner, der skal føres sammen, og tryk samtidig på de pågældende valgtaster	[0] og [7]
	Eller stil en stor pande på de to zoner, du ønsker at bruge med funktionen	[7] blinker [7]
Forøgelse af effekten	Glid mod venstre med den smart slider, der viser effekten	[1] til [P]
Deaktivering af bro	Tryk på de to ønskede zoner	[0]

For at undgå en ændring af kogezoneindstillingerne, f.eks. i forbindelse med rengøring af glasset, kan betjeningstasterne (undtagen tasten [①]) låses.

Aktivering af lås:
Betjening	Betjeningsfelt	Visning
Tænding for kogefeltet	Tryk på [1] 2 sek.	[0]
Låsning af låsen	Tryk på tasten til en kogezone i 3 sek.Sæt derefter fingeren på smart slideren, og glid med fingeren fra venstre mod højre	Lampe tændt
Oplåsning af låsen	Tryk på tasten til en kogezone i 3 sek.Sæt derefter fingeren på smart slideren, og glid med fingeren fra højre mod venstre	Lampe slukket

Chefkok-funktion (kun til 5IX80290)

Denne funktion forvandler kogefeltet til 2 store zoner.

Slå chefkok-funktionen til/fra:
Betjening	Betjeningsfelt	Visning
Slå chefkok til	Tryk på [IMAGE]	[5] og [ī] til højre,[9] og [ī] til venstre
Slå chefkok fra	Tryk på [IMAGE]	[0]

GRILLFUNKTION/CHEFKOK-FUNKTION (KUN TIL 5IX80290)

Denne funktion muliggør en optimal anvendelse af Blaupunkt-grillpladen/Teppan Yaki-pladen. Ved at føre to kogezoner sammen og med et egnet effekttrin sørger denne funktion for en indendørs grillglæde. Det passende tilbehør fås i vores online-shop på www.blaupunkt-einbaugeraete.com eller hos din specialforhandler.

Tænd/sluk for grillfunktion:
Betjening	Betjeningsfelt	Visning
Tænd for grillfunktionen	Tryk på [ GRILL ]	[328D]
Sluk for grillfunktionen	Tryk på [ GRILL ]	[0]

Brugstidsbegrænsning:
Kogefeltet har en automatisk brugstidsbegrænsning. Den kontinuerlige brugstid for hver kogezone afhænger af det valgte kogetrin. Det er en forudsætning, at der ikke foretages nogen indstillingsændring på kogezonen under brugstiden. Når brugstidsbegrænsningen udløses, afbrydes kogezonen.
Indstillet kogetrin	Brugstidsbegrænsning (timer:min)
1	8:36
2	6:42
3	5:18
4	4:18
5	3:30
6	2:18
7	2:18
8	1:48
9	1:30

MADLAVNINGSANBEFALINGER

KOGEGREJ

Egnede materialer:

Stål, emaljeret stål, støbejern, specialstål med magnetisk bund, aluminium med magnetisk bund.

Ikke egnede materialer:

Aluminium og specialstål uden magnetisk bund, kobber, messing, glas, stentøj, porcelæn.

Kontroller med oplysningerne fra producenten, om kogegrejet er egnet til induktion.

Sådan kontrollerer du, om dine gryder passer til induktion:

• Fyld kogegrejet med lidt vand, og sæt det på induktionskogezonen. Tænd for kogezonen på effekttrin [9]. Vandet skal blive varmt i løbet af nogle sekunder.
• Hold en magnet mod kogegrejets bund. Hvis magneten bliver siddende, er kogegrejet egnet.

Bestemte pander kan frembringe støj, når de stilles på en induktionskogezone. Støjen fører ikke til nogen fejl på enheden, og den påvirker ikke brugen til madlavningen.

Beskaffenheden af kogegrejets bund kan påvirke stegeresultats ensartethed.

Anvend kun gryder og pander med glat bund. Ellers kan ru gryde- eller pandebunde ridse keramikpladen.

Anvend så vidt muligt pander med en lige kant. Ved pander med skrå kant virker induktionen også i pandens kantområde. Det kan føre til misfarvning af pandens kant.

Kogezonerne tilpasses indtil en vis grænse automatisk til grydebundens mål. Kogegrejet må ikke være under en bestemt bunddiameter, da induktionen ellers ikke tændes. Centrer altid gryden i midten af kogezonen for at opnå den bedste virkningsgrad.

INDSTILLINGSOMRÅDER

(disse oplysninger er vejledende)

1 til 2	smeltning, opvarmning	saucer, smør, chokolade, gelatine, forkogte retter
2 til 3	iblødlægning, optøning, varmholdning	ris, budding, sukkersirup, tørrede grøntsager, fisk, dybfrostprodukter
3 til 4	grydestegning	grøntsager, fisk, kød
4 til 5	grydestegning, iblødlægning, optøning	dampkartofler, supper, dejvarer, friske grøntsager
6 til 7	opkogning, fortsat kogning	gullasch, roulader, pølse, hårdkogte æg
7 til 8	skånsom stegning	kartofler, fisk, schnitzel, stegt pølse, spejlæg
9	bagning, stegning, kogning af vand	bøffer, omeletter, stegte retter, vand
P	kogning	store vandmængder

IBRUGTAGNING AF EMHÆTTEN

(IKKE TIL 5IZ34291)

F∅RSTE SKRIDT

Tænde/slukke emhætten
Handling	Betjeningsfelt	Visning
Tænd emhætten	Tryk på vælgertasten	[0]
Indstil sugeydelsen	Glid med fingeren hen over smart slideren	[1] á [9]
Sluk emhætten	Glid med fingeren hen over smart slideren	[0]

BOOSTER-FUNKTION

Når denne funktion er aktiveret, kører emhætten i 10 minutter med maksimal effekt.

Slå booster-funktion til/fra
Handling	Betjeningsfelt	Visning
Indstil sugeydelsen	Glid med fingeren hen over smart slideren	[1] á [9]
Slå booster til	Glid med fingeren hen over smart slideren, eller tryk ved enden med det samme	[0]
Slå booster fra	Glid med fingeren hen over smart slideren	[1] á [9]

TIMER-FUNKTION

Med denne funktion kan emhætten køre i 15 minutter, når kogefeltet er slukket.

Aktivere timer
Handling	Betjeningsfelt	Visning
Tænd emhætten	Tryk på vælgertasten	[0]
Indstil emhættens ydelse	Glid med fingeren hen over smart slideren	[1] á [P]
Aktiver timer	Tryk på [ ]a vælgertasten	[ ]Timeren lyser og viser [015] på timer-displayet

Deaktivere timer
Handling	Betjeningsfelt	Visning
Deaktiver timer	Tryk på [ ]ma vælgertasten	[ A ]

Denne funktion tilpasser automatisk emhættens ydelse til kogezonernes ydelse.

Slå automatisk funktion til/fra
Handling	Betjeningsfelt	Visning
Slå automatisk funktion til	Tryk på vælgertasten, og hold den trykket ind i 3 sekunder	[A]
Slå automatisk funktion fra	Tryk på vælgertasten, og hold den trykket ind i 3 sekunder	[0]

Bemærk: Når den automatiske funktion er slået til, kan du hurtigt ændre emhættens udsugningsydelse ved at lade fingeren glide hen over smart slideren.

Det får den automatiske funktion til at stoppe midlertidigt. Den automatiske funktion slås til, næste gang kogefeltet starter.

RENG∅RING OG VEDLIGEHOLDELSE AF EMHÆTTEN

En regelmæssig rengøring sikrer en korrekt og fejlfri drift og forlænger produktets levetid.

FILTER-RENG∅RINGSINDIKATOR

Når emhætten er tændt og sugeydelsen er indstillet på [0], vises den resterende tid indtil næste filterrengøring på timer-displayet. Standardindstilling er 30 timer, indstillingen kan dog ændres efter ønske.

Se resterende tid
Handling	Betjeningsfelt	Visning
Tænd emhætten	Tryk på vælgertasten	[Resterende tid] på timer-displayet

Filterrengøringsindikator

Når fedtfiltret skal rengøres, viser timer-displayet [00h], og en blinkende prik ses på vælgertasten.

Nulstilling af den resterende tid, indtil filtret i emhætten skal rengøres
Handling	Betjeningsfelt	Visning
Tænd kogefeltet	Tryk på [Øi 2 sekunder	[0] og en blinkende prik over vælgertasten
Vælg emhættefunktion	Tryk på vælgertasten	[0] og [00h] på timer-displayet
Nulstil displayet	Tryk på timer-displayet i 3 sekunder	Den sidste brugerdefinerede indstilling genaktiveres
Bekræft indstillingen	Tryk på timer-displayet en gang til	-
Den resterende tid indtil næste rengøring af emhættens filter kan ændres
Handling	Betjeningsfelt	Visning
Tænd kogefeltet	Tryk på [¶i 2 sekunder	[0] på vælgertasten [resterende tid] på timer-displayet
Vælg emhætte	Tryk på vælgertasten	[Resterende tid] på timer-displayet
Ændr tæller-timeren	Tryk på timer-displayet i 3 sekunder	-
Bekræft indstillingen	Tilpas med [ + ] og [ - ]. Tryk på timer-displayet en gang til	-

RENG∅RING AF FEDTFILTRE I OPVASKEMASKINEN

Fedtfiltrene skal stilles lodret i den nederste kurv og vaskes ved højst 60°C med en mild sæbe. Efter rengøringen sættes fedtfiltrene tilbage i emhætten.

SKIFT AF AKTIVT KULFILTER

Det aktive kulfilter, som anvendes til recirkulation og absorbering af lugt, skal skiftes efter 6 måneders normal brug.

Fedtfilter Aktivt kulfilter

RENG∅RING OG PLEJE

Før kogefeltet rengøres efter madlavningen, skal det køle af.

Ellers er der risiko for forbrænding. Rengør regelmæssigt det snavsede kogefelt. Brug en fugtig klud og lidt rengøringsmiddel. Gnid det derefter tørt med en ren klud.

• Enheden skal være slukket, når den rengøres.
• Det er af sikkerhedsgrunde ikke tilladt at rengøre enheden med en damprenser eller højtryksrenser.
• Anvend under ingen omstændigheder skurende eller aggressive rengøringsmidler, som f.eks. grill- og ovnspray, plet- eller rustfjerner, skurepulver eller svampe med ridsende overflader.
• Gnid derefter kogefeltet tört med en ren klud.
• Hvis der kommer forskellige ting som sukker, kunststof eller aluminiumfolie på kogefeltet, skal
• kogefeltet afbrydes så hurtigt som muligt, og de skal fjernes. Vær her meget forsigtig, da der ellers er risiko for forbrænding. Fjern dem omgående efter afbrydelsen af kogezonerne.

Der kan ikke tændes for kogefeltet eller kogezonerne:

• Kogefeltet er tilsluttet forkert til lysnettet.
• Husinstallationssikringen er ikke sat korrekt i eller defekt.
• Kogefeltet er läst.
• Sensortasterne er dækket med vand eller urenheder.
• En gryde eller genstande dækker tasterne.

• Kogegrejet er ikke på kogezonen.
• Kogegrejet er ikke induktionsegnet.
  • Grydebundens diameter er for lille til denne kogezone.

• Adskil enheden fra nettet, og tilslut den igen.
• Ring til kundeservice.

En kogezone eller hele kogefeltet afbrydes:

• Sikkerhedsslukningen er udløst.
• Det er blevet glemt at slukke for en kogezone.
• Flere sensortaster er tildækkede.
  • Gryden er tom og overophedet.

- På grund af en overophedning har elektronikken automatisk reduceret effekten eller afbrudt automatisk.

Køleblæseren kører fortsat, när der slukkes:

• Det er ingen fejl, blæseren kører, indtil enheden er kølet af.
• Blæseren afbrydes automatisk.

Opkogsautomatikken tændes ikke:

• Kogezonen er stadig varm [ H ].
• Der er tændt for det højeste effekttrin [ 9 ].

Visningen [ U ]:

• Findes i kapitlet varmholdetrin.

Visningen [ II ]:

• Fines i kapitlet Stop&go-funktion.

- En genstand eller væske tildækker tasterne. Visningen forsvinder, så snart tasterne slippes eller rengøres.

- Kogefeltet er overophedet. Lad det først køle af, og tænd så for det igen.

- Ventilatorens luftindgang er tilstoppet. Fjern de genstande, der fører til en forringelse.

- Kogefeltet er ikke forbundet med netværket. Kontroller forbindelsen, og tænd for kogefeltet.

- Kogefeltet er ikke forbundet med netværket. Kontroller forbindelsen, og tænd for kogefeltet.

Hvis et af ovennævnte symboler bliver stående, så kontakt kundeservice.

MILJ∅BESKYTTELSE

Emballagematerialerne er miljøvenlige og genbrugelige.

Elektriske og elektroniske enheder indeholder stadig værdifulde materialer. De indeholder dog også stadig skadelige stoffer, der er nødvendige for deres funktion og sikkerhed.

• Derfor må du under ingen omstændigheder komme din brugte enhed i ikke-genbrugeligt affald.
• Brug i stedet det opsamlingssted til returnering og genbrug af elektrisk og elektronisk brugt udstyr, som din kommune har indrettet.

Montering og tilslutning må kun foretages af autoriserede fagfolk.

Brugeren skal sørge for, at de standarder, der gælder på bopælen, overholdes.

Tætning ved indbygning

Klæb tætningen (2) fast med 2 mm afstand til glassets yderkant, efter at beskyttelsesfolien (3) er taget af.

Indbygning

Indsætningsdimensioner:

	Udsnitsmål		Glasstørrelse			Installation i niveau
Ref.	Bredde	Dybde	Bredde	Dybde	Tykkelse	Bredde	Dybde	Tykkelse	Radius
5IX60290	560	500	590	520	4	596	526	4	8
5IX80290	750	500	780	520	4	786	526	4	8

• Afstanden fra udsnittet til en mur og/eller til et møbel skal være mindst 40 mm.
- Dette produkt er, hvad angår beskyttelse mod brand, i overensstemmelse med type Y. Kun produkter af denne type må indbygges med høje skabe eller vægge på den ene side. Vigtigt: På den anden side må der dog ikke være møbler eller udstyr højere end kogefeltet.

- Arbejdsbordet skal være forarbejdet med varmebestandig lim (75 °C).

• Væglisterne skal være varmebestandige.

- Kogefeltet må ikke indbygges over komfurer uden ventilator, opvaskemaskiner, vaskemaskiner eller tørretumblere.

- Hvis der er en skuffe under kogefeltet, må der ikke opbevares brændbare genstande, f.eks. spraydåser, i skuffen.

- Det skal sikres, at kogefeltets tilslutningskabel efter indbygningen ikke udsættes for mekaniske belastninger, f.eks. på grund af en skuffe.

• Grænsefladerne skal forsegles med speciel lak, silikonegummi eller støbeharpiks for at forhindre opsvulmen på grund af fugt. Sørg for at klæbe det medfølgende tætningsbånd omhyggeligt på.
• VIGTIGT: Brug kun de beskyttelsesgitre, som producenten udbyder, eller som af denne er godkendt til brug sammen med kogefeltet.
• Kogefeltet må under ingen omstændigheder indsættes med silikone! Så er en senere afmontering af kogefeltet uden at ødelægge det ikke mere mulig.
  • Installationen af produktet kræver ikke nogen forudgående montering.
• Ledningen til udgangsluft, som ikke medfølger, har et standardmål på 222 x 89 mm.
• Sokkelgitteret skal installeres for at understøtte ventilationssystemets funktion.

ELTILSLUTNING

• Få en elektriker, der kender de almindelige nationale forskrifter fra det lokale elselskab nøjagtigt og overholder dem omhyggeligt, til at tilslutte produktet til elnettet.
• Berøringsbeskyttelsen af driftsisolerede dele skal være sikret efter monteringen.
• Det fremgår af mærkepladen, om de krævede tilslutningsdata stemmer overens med nettet.
• Produktet skal kunne afbrydes fra nettet over alle poler med skilleanordninger. I afbrudt tilstand skal der være en kontaktafstand på 3 mm. Som egnede skilleanordninger gælder automatsikringer, sikringer og kontaktorer.
• Installationen skal være beskyttet af sikringer. Elektriske ledninger skal være dækket perfekt af indbygningen.
• Hvis produktet ikke er udstyret med et tilgængeligt stik, skal der i henhold til monteringsanvisningerne tages højde for andre adskillelsesmuligheder i forbindelse med den faste indbygning.
• Tilførselsledningen skal anbringes, så kogefeltets varme dele ikke berøres.

Vigtigt!

Dette produkt er kun dimensioneret til en strømforsyning på 230 V/400 V \~ 50/60 Hz. Tilslut også altid beskyttelseslederen. Vær opmærksom på forbindelsesdiagrammet. Samledåsen befinder sig på undersiden af produktet. For at åbne kabinettet skal der anvendes en skruetrækker, som skal sættes i de dertil indrettede slidser.

Net	Tilslutning	Diameter	Ledning	Sikring
230 V~ 50/60 Hz	1 fase + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400 V~ 50/60 Hz	2 faser + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

Tilslutning af kogefeltet

Anvend de polbroer af messing, der befinder sig i kabinettet, til de forskellige tilslutningsmuligheder.

Enfaset tilslutning 230 V\~ 1P+N:

Anbring en polbro mellem tilslutningsklemme L1 og L2, derefter mellem tilslutningsklemme N1 og N2.

Fastgør jordforbindelsen til « jord »-tilslutningsklemmen, nullederen til tilslutningsklemme N1 eller N2, fasen L til tilslutningsklemme L1 eller L2.

Tofaset tilslutning 400 V\~ 2P+N:

Anbring en polbro mellem tilslutningsklemme N1 og N2.

Fastgør jordforbindelsen til « jord »-tilslutningsklemmen, nulleden til tilslutningsklemme N1 eller N2, fasen L1 til tilslutningsklemme L1 og fasen L2 til tilslutningsklemme L2.

Vigtigt! Sæt lederne korrekt i, og stram skruerne fast.

Tilslutning af emhætten

Emhætten skal forbindes med en normal stikkontakt 220-240 V\~50/60 Hz.

Vi er ikke ansvarlige for forstyrrelser, der opstår på grund af forkert tilslutning eller ikke eksisterende eller mangelfuld jordforbindelse.

INNHOLDSFORTEGNELSE

3 SIKKERHET

Mens du bruker apparatet generelt, trykker du kun på én knapp om gangen.

SMART SLIDER-FUNKSJON

Først slår du platetoppen på, og deretter kokesonen.

Slå platetoppen på/av:
Handling	Betjeningsfelt	Indikator
Slå på	Trykk på [1] 2 sek.	Trykk på [0]
Slå av	Trykk på [1] 2 sek.	Ingen eller [H]

(disse angivelsene er veiledende)

Denne funksjonen tilpasser hettens effekt automatisk til kokesonenes effekt.

Platetoppen eller kokesonene ikke vil starte:

• Platetoppen er feil koblet til strømnettet.
• Sikringen i husets installasjon er defekt eller ikke korrekt satt i.
• Platetoppen er sperret.
• Sensorknappene er dekket av smuss eller vann.
• Det står en gryte eller en gjenstand på knappene.

[ U ] vises på indikatoren:

[ E ] vises på indikatoren:

[ E2 ] vises på indikatoren:

[ E8 ] vises på indikatoren:

[ U400 ] vises på indikatoren:

- Platetoppen er ikke koblet til nettverket. Kontroller forbindelsen, og slå platetoppen på.

[ Er47 ] vises på indikatoren:

- Platetoppen er ikke koblet til nettverket. Kontroller forbindelsen, og slå platetoppen på.

(*) ifølge NEK EN 60335-2-6 Standard

L1 L2 L3 N1 N2 1P+N L N 2P L1 L2 L3 N1 N2 2P L1 L2 L3 N1 N2 2P+N N 2P+N

Hetten må kobles til en normal stikkontakt 220-240 V\~50/60 Hz.
