Marke	Renkforce
Modell	MAC608
Produkttyp	8-Zonen-Alarmanlage
Abmessungen (B × T × H)	284 × 284 × 86 mm
Gewicht	4 kg
Netzversorgung	100-240 V AC, 50/60 Hz
Ausgangsspannung	12 V DC, 1 A (max.)
Notstrombatterie (optional)	12 V DC, 1,2 Ah (Blei)
Alarmzonen	8 (Z1-Z8)
Zonentypen	Eingang/Ausgang (Z1-Z2), sofort (Z3-Z6), 24h (Z7), still (Z8)
Alarmausgänge	3 × 12 V DC / 40 mA (Signale) + 2 Relais NO/NC 1 A
Ausgang für Sirene/Blitz	12 V DC, max. 1 A (über Relais)
Sensorversorgung	12 V DC, max. 1 A (Klemmen)
Steuerung	Schlüsselschalter + Tastatur + Fernbedienungseingang
Einstellungen	DIP-Schalter für Zeitverzögerungen (Eingang/Ausgang/Alarm)
Passwort	Über Tastatur einstellbar (4 Ziffern)
Betriebstemperatur	-20 °C bis +50 °C
Sicherung	T 2,0 A 250 V
Gehäusematerial	Metall, verriegelbar
Montage	Wandmontage (Innenraum trocken)
Wartung	Regelmäßige Überprüfung der Kabel, Trockenreinigung, spannungsfrei
Sicherheit	Installation durch qualifizierten Elektriker, vor Eingriffen spannungsfrei schalten
Mitgeliefertes Zubehör	2 Gehäuseschlüssel, 2 Schlüsselschalter-Schlüssel, 4 Schrauben/Dübel, Anleitung

Häufig gestellte Fragen - MAC608 Renkforce

Wie installiere ich die Alarmanlage?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie die Netzversorgung aus, befestigen Sie das Gehäuse an der Wand, schließen Sie das Netzkabel (L, N, PE) und die Sensoren (NC-Kontakte) an die entsprechenden Klemmen an. Verwenden Sie die DIP-Schalter, um die Verzögerungszeiten und das Passwort einzustellen.

Welche Notstrombatterie soll verwendet werden?

Eine 12-V-/1,2-Ah-Bleiakku (optional) kann angeschlossen werden, um den Betrieb bei Stromausfall aufrechtzuerhalten. Beachten Sie die Polarität: rot (+), schwarz (-). Die Batterie wird im Gehäuse untergebracht.

Wie wird das System scharf/unscharf geschaltet?

Drehen Sie den Schlüsselschalter auf ON, um die Zonen Z7 und Z8 scharf zu schalten. Geben Sie dann das Passwort auf der Tastatur ein, um die Zonen Z1 bis Z6 scharf zu schalten. Zum Unscharfschalten drehen Sie den Schalter auf OFF (alle Zonen) oder geben Sie das Passwort ein (Z1-Z6).

Was bedeuten die LED-Anzeigen?

LED ON dauerhaft: Schalter in Position ON. POWER dauerhaft: Stromversorgung vorhanden. READY dauerhaft: alle Zonen im Normalzustand (NC). ALARM: Alarm ausgelöst. ARMED blinkt dann dauerhaft: System über Tastatur scharfgeschaltet. Die Zonen-LEDs zeigen den Zustand an (aus=nicht scharf, an=normal, schnelles Blinken=Alarm, langsam=Speicherung).

Wie konfiguriere ich das Passwort?

Stellen Sie die DIP-Schalter auf SW1 (ON, OFF, OFF, OFF). Geben Sie auf der Tastatur *5123 und dann das neue Passwort (4 Ziffern) gefolgt von # ein. Setzen Sie anschließend alle DIP-Schalter wieder auf OFF.

Wie lang ist die maximale Alarmdauer?

Die Alarmdauer ist über den DIP-Schalter T3 einstellbar, von 5 Sekunden bis 15 Minuten. Beachten Sie die örtlichen Vorschriften: In Deutschland max. 3 Minuten. Die Stellungen OFF/OFF/OFF entsprechen 5 Sekunden.

Wie schließe ich NC-Sensoren an?

Die Zonen Z1 bis Z8 akzeptieren normalerweise geschlossene (NC) Melder. Entfernen Sie die Kurzschlussbrücke auf der Zone und schließen Sie die beiden Drähte des Melders an. Wenn die Zone nicht verwendet wird, lassen Sie die Brücke an Ort und Stelle. Die Sensoren müssen vor dem Einschalten angeschlossen werden.

Was tun bei Fehlalarm?

Drehen Sie sofort den Schlüsselschalter auf OFF, um den Alarm zu unterbrechen. Überprüfen Sie die Zonen-LEDs: Eine langsam blinkende LED zeigt die verantwortliche Zone an. Kontrollieren Sie den entsprechenden Melder (Kontakt offen, Kabelbruch). Beheben Sie den Fehler und schalten Sie dann wieder scharf.

Kann das System ohne Batterie betrieben werden?

Ja, das System arbeitet auch ohne Batterie am Netz. Für optimale Sicherheit (bei Stromausfall) wird jedoch dringend empfohlen, einen optionalen 12-V-/1,2-Ah-Bleiakku zu installieren.

Wie reinige und warte ich das System?

Vor jedem Eingriff Netzversorgung ausschalten und Batterie abklemmen. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Überprüfen Sie regelmäßig den Zustand der Kabel und Verbindungen. Reparaturen sollten einem qualifizierten Fachmann überlassen werden.

BEDIENUNGSANLEITUNG MAC608 Renkforce

8-Zonen-Alarmanlage MAC-608

Best.-Nr. 754394 Seite 2 - 18

1. Einführung 3
2. Bestimmungsgemäß Verwendung 4
3. Lieferumfang 5
4. Symbolerklarung 5
5. Sicherheitshinweise 6
6. Bedienelemente 7
7. Hinweise zur Verwendung eines optionalen Bleiakkus 8
8. Montage 8

a) Montageort der Alarmanlage 8
b) Tipps vor der Montage 8

c) Verlegen der Leitungen von den Sensoren/Meldern zur Alarmanlage 9

d) Montage der Alarmanlage. 9

1. Installation 10

a) Anschluss an das öffentliche Stromnetz 10
b) Anschluss eines Bleiakkus (optional) 10

1. Das Bedienpanel 11
2. Anschluss der Überwachungskomponenten 12

a)Zeiteinstellungen 14
b) Passworteinstellungen 15
c) Eigenschaften der 8 Alarmzonen. 16

1. Wartung und Reinigung 17

a)Wartung. 17
b) Reinigung 17

1. Entsorgung 18

a) Allgemein 18
b) Akkus 18

1. Technische Daten 18

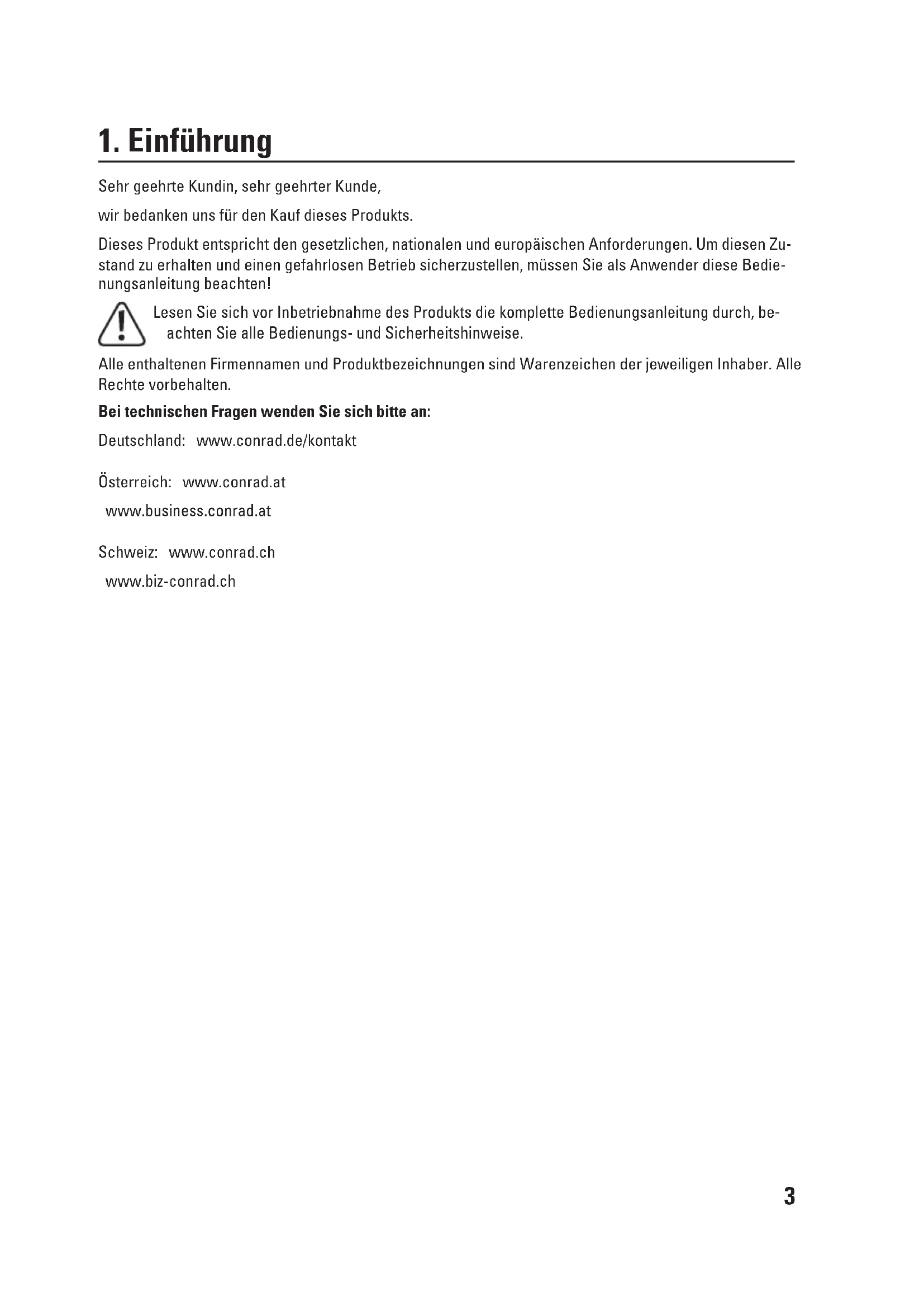

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieseres Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, be-achten Sie alle Bedienungs- und Sicherheitshinweise.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Bestimmungsgemäß Verwendung

These 8-Zonen-Alarmanlage eignet sich ideal zur Absicherung von Wohnungen, Büros und klinen Unternehmen gegen „kleine Risiken".

Nicht geeignet ist die Alarmanlage für die Absicherung gegen mittlere und große Risiken, wie sie in großen Unternehmen, Gewerbegebäuden oder Industrianlagen bestehen.

Die Alarmanlage meldet unerlaubtes Eindringen in das gesicherte Gebäude durch das Schalten von Ausgängen, an denen Sie optische, akustische oder stille Signalgeber anschließen können.

Die Alarmanlage verfügt über acht Alarmzonen, einen internen Signalgeber und einen Anschluss für einen optionalen, separat als Zubehör erhältlichen Bleiakku (12 V DC, 1,2 Ah), um den Betrieb auch bei Stromausfall aufrechterhalten zu konnen. Der Bleiakku findet im Gehäuse der Alarmanlage Platz.

Ein Anschluss an das öffentliche Stromnetz ist erforderlich, damit die Anlage in Betrieb genommen werden kann. Eine Betrieb ohne Bleiakku ist möglich, dieser sollte jedoch aus Sicherheitsgründen trotzdem mit eingesetzt werden.

Während des Betriebs erfolgt die gesamte Bedienung der Alarmanlage über den eingebauten Schlüsselschalter und das auf dem Gehäuse angebrachte Tastenfeld oder einen optionalen, externen Remote-Schalter.

Die Grundeinstellungen können nach erfolgter Montage über DIP-Schalter auf der Platine angepasst werden.

Die Alarmanlage ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet. Eine andere Verwendung als die zuvor beschriebene ist verboten und kann das Produkt beschädigen, was mit Risiken wie Kurzschluss, Brand usw. verbunden ist.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese fur spate Rückfragen gut auf.

Es ist dringend notwendig, die Alarmanlage zusätzlich durch externe Sensoren (Bewegungsmelder, Magnetkontakte etc.) zu schützen, um Manipulationen an der Anlagenzentrale auszuschreiben. Es empfeht sich, in den Leitungen zu den Alarmkomponenten Sabotageschleifen zu integrieren.

3. Lieferumfang

• 8-Zonen-Alarmanlage in verschiedenebarem Metallgehäuse zur Wandmontage
• 4x Montageschraube und 4x Dubel für die Befestigung des Alarmanlagen-Gehäuses an der Wand
• 2x Schlüssel zum Ein- und Ausschalten der Alarmanlage
• 2x Schlüssel zum Verschlieben des Metalgahouses
  Bedienungsanleitung

4. Symbolerklarung

Dieses Symbol wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z. B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

5. Sicherheitshinweise

Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt die Gewährleistung/Garantie.

Achtung!

Die Installation des Produkts darf nur durch eine qualifizierte Elektrofachkraft (z. B. Elektriker) erfolgen, die mit den einschlagigen Vorschriften (z. B. VDE) vertraut ist!

Durch unsachgemäß Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für die Montage, so behmen Sie die Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann.

• Das Produkt darf nicht verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die Gewährleistung/Garantie.

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden, esarf nicht feucht oder nass werden! Es besteht Lebensgefahr durch einen elektrischen Schlag!

• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können!

• Das Produkt darf nicht extremen Temperatoren, direktem Sonnenlicht, Feuchtigkeit, intensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt werden.

• Gehen Sie vorsichtig mit dem Produkt um, es hat scharfe Kanten.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Geräta außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Gewitter können eine Gefahr für jeder elektrische Gerät sein. Überspannungen auf der Stromleitung können das Gerät beschädigen.

• In der Höhe der Alarmanlage sollte sich kein Gerät mit starken elektrischen oder magnetischen Feldern befinden (z. B. Funktelefon, Funkgerät, elektrischer Motor etc.). Auch direkte Wärmequellen können zu Funktionstörungen führen.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus.

• Betreiben Sie das Produkt nie abgedeckt. Sorgen Sie stets für eine ausreichende Belüfung.

• Installationsseitig muss eine allpolige Trennvorrichtung von der Netzspannung vorgesehen werden (z.B. Fl-Schutzschalter).

dachten Sie auch die Bedienungsanleitungen der Produkte, welche mit dieser Alarmanlage verwendet werden.

• Reparaturarbeiten dürfen nur von einer qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.
• Wenn Sie sich bei Montage, Anschluss und Installation nicht sicher sind bzw. Zweifel über die Funktionswerte dieser Alarmanlage bestehen, wenden Sie sich an eine Fachkraft.

6. Bedienelemente

1. Gehäuseschloss
2. ON/OFF Schlüsselschalter
   3.Keypad
3. Funktion-LEDs
4. Alarmzonen-LEDs

7. Hinweise zur Verwendung eines optionalen Bleiakkus

gehoren nicht in Kinderhände. Montieren und betreiben Sie das Produkt so, dass es sich außerhalb der Reichweite von Kindern befindet.

• Akkus)dufen nicht kurzgeschlossen, geöffnet, zerlegt oder ins Feuer geworfen werden. Es besteht Brand- und Explosionsgefahr!
• Bei überalterten Akkus konnen chemische Flüssigkeiten austreten, die das Gerät beschädigen.
• Ausgelaufene oder beschädigte Akkus konnen bei Berührung mit der Haut Veratzungen verursachen, benutzen Sie in thisem Fall geeignete Schutzhandschuhe.

8. Montage

Der Anschluss der Alarmanlagearf nur im spannungsfreien Zustand vorgenommen werden. Hierzu genugt es jedoch nicht, die Alarmanlage auszuschalten! Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten. Schalten Sie außer dem Fl-Schutzschalter ab. Prufen Sie anschließend die Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit.

Ziehen Sie gegebenenfalls die Anschlussstecker vom Bleiakku (separat als Zubehör erhältlich) ab.

Achten Sie beim Bohren von Wandlöchemn daraufuf, dass Sie nicht versehentlich Strom-, Gas oder Wasserleitungen beschädigen!

a) Montageort der Alarmanlage

Wahlen Sie den Montageort so, dass er für den Betreiber der Anlage gut zugänglich, aber nicht direkt einsebar ist.

Unbefugte dürfen die Alarmanlage nicht erreichen konnen, um sie zu deaktivieren. Gegebenenfalls empfeht sich eine zusätzliche Absicherung des Montageorts, etwa durch einen Bewegungsmelder.

Achten Sie bei der Wahl des Montageorts darauf, dass ihre Alarmanlage nicht der Einstrahlung von direktem, inten-sivem Sonnenlicht, Vibrationen, Staub, Hitze, Käte und Feuchtigkeit ausgesetzt wird.

b) Tipps vor der Montage

Vor der eigentlichen Montage der Alarmanlage und der Zusammenkomponenten sollen den Sie mit dem Grundriss des zu überwachenden Obekts bereits planen, wie die optimale Absicherung Ihres Obekts zu realisieren ist. Zeichnen Sie die Melder der zu sicheren Turen, Fenster, Räume etc. entsprechend ein. Beachten Sie damit die besonderen Eigenschaften (z. B. Erfassungswinkel eines Bewegungsmelders) der einzelnen Melder.

These Vorgehensweise hilft Ihnen auch bereits, den tatsächlichen Materialbedarf (z. B. Länge und Aderzahl der Leitungen, Anzahl der Bewegungsmelder, Tur-/Fenstermelder etc.) better abzuschätzen.

Die Alarmanlage unterstützt acht Alarmzonen. An den entsprechenden Eingangen auf der Platine der Alarmanlage schlieben Sie die verschiedene Sensoren fur die jeweiligen Melder an.

Die Funktionen der Alarmzonen werden im Kapitel 9.3 „Eigenschaften der 8 Alarmzonen" erläutert.

Wir empfehlen Ihnen, sich vor der Montage die Informationen über die entsprechenden Funktionen der Alarmzonen komplett durchzulesen.

Nach dem geeigneter Montageort befinden ist und auch die Länge und die Aderzahl der Leitungen festgeführt, welche zum Anschluss der Sensoren/Melder bereits werden, kann mit der Montage begonnen werden.

Bevor die Alarmanlage montiert wird, ist es notwendig, das Kabel für den Netzanschluss und die Anschlussleitungen der Sensoren/Melder von hinten durch die dafür vorgesehene runde Öffnung in der Mitte der Gehäuserückseite zu führen. Eine verdeckte Verlegung der Kabel (z. B. unter Putz) ist wichtig, um Sabotage zu verhindern. Der Anschluss ans Stromnetz und an die Leitungen der Sensoren/Melder erfolgt nach der Montage.

Markieren Sie gegebenenfalls bereits beim Verlegender Leitungen die entsprechenden Leitungsenden, um die Anschlussleitungen den Sensoren zuordnen zu konnen.

c) Verlegen der Leitungen von den Sensoren/Meldern zur Alarmanlage

Montieren Sie zunachst an den vorgesehenen Stellen im Gebäude die Sensoren/Melder, welche an die Alarmanlage angeschlossen werden sollen. Beachten Sie darauf die Montage- und Bedienungsanleitungen dieser Produkte.

Verlegen Sie die erforderlichen Leitungen von den Sensoren/Meldern verdeckt (z. B. unter Putz) zum Standort der Alarmanlage, um sie nach der Montage der Alarmanlage anschließen zu konnen.

d) Montage der Alarmanlage

• Öffnen Sie die Frontklappe des Gehäuses mit dem beiliegenden Schlüssel.
• Zur Montage hat die Alarmanlage vier Montagelöcher an der Gehäuserückwand.
• Führn Sie die bereits verlegten Leitungen durch die dafür vorgesehene runde Öffnung in der Mitte der Gehäuserückwand.
• Befestigen Sie das Gehäuse mit entsprechendem Montagematerial an der Wand. Verwenden Sie dazu ggf. die im Lieferumfang enthaltenen Schrauben und Dübel.

9. Installation

Die Installation des Produktsarf nur durch eine qualifizierte Elektro-Fachkraft (z.B.Elektriker) erfolgen!

Durch unsachgemäß Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere! Haben Sie keine Fachkenntnisse für die Montage, so behmen Sie die Montage nicht selbst vor, sondern beauftragen Sie eine Fachkraft.

Denken Sie davon, dass der Anschluss der Alarmanlage nur im spannungsfreien Zustand vorgenommen werden dar! Schalten Sie hierzu die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten. Schalten Sie außer dem Fl-Schutzschalter ab. Prufen Sie anschließlich die Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit.

a) Anschluss an das öffentliche Stromnetz

Im Gehäuse der Alarmanlage befindet sich eine Schraubklemme für dreiadrige Kabelverbindungen, über die Sie die Alarmanlage mit der Netzspannung verbinden.

Achten Sie auf daraufuf, jeweils die richtigen Kabel (farblich gekennzeichnet) miteinander zu verbinden, um das Produkt nicht zu beschädigen! Verbinden Sie hierfür jeweils die einzelnen Drahte an der Schraubklemme so, dass die Farben der Isolierungen zueinander passen: L = Phase (braunes Kabel), N = Neutraleiter (blaes Kabel) und PE = Schutzleiter (gelb-grüne Kabel). Dazu stecken Sie die abisolierten Enden der einzelnen Adern in die damit vorgesehenen Kontakte und fixieren sie mit den Schrauben. Das Stromnetzkel selbst sichern Sie anschließend vor dem Herausrutschen, indem Sie unter der schwarzen Kunststoffbrücke fest mit der Klemme verschrauben.

b) Anschluss eines Bleiakkus

Um den Betrieb der Alarmanlage auch bei einem Stromausfall aufrechtzuerhalten, muss ein Bleiakku (12 V/ DC, mit mindestens 1,2 Ah) an das System angeschlossen werden. Nutzen Sie hierfür die beiden Steckverbindungen an dem roten (n + " -Pol) und schwarzen Kabel (n - " -Pol) - achten Sie auch hier auf die richtige Polarität, um Schäden am Produkt zu vermeiden.

Aktivieren Sie die Betriebsspannung erst, nach dem Sie samtliche Anschlussarbeiten sowie die individuellen Einstellungen der DIP-Schalter vorgenommen haben!

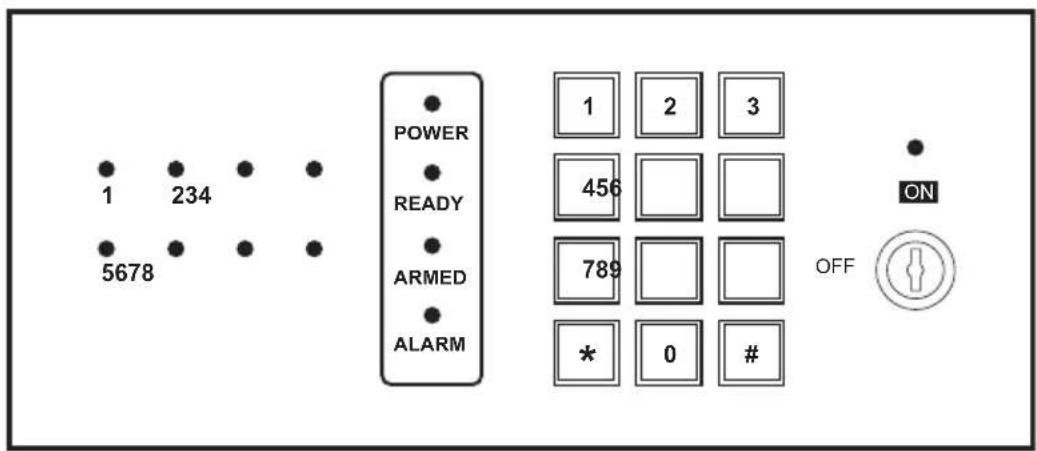

10. Das Bedienpanel

1. ON/OFF Schlüsselschalter

• Wenn der Schlüsselschalter in der „ON“-Position ist, sind die Zonen Z7 und Z8 scharf gescheltet. Die Zonen Z7 und Z8 müssen scharf gescheltet sein, um Z1 - Z6 scharf schalten zu können. Z1 - Z6 werden dann über das Tastenfeld per Passworteingabe oder per optimalen, externen Remote-Schlalter scharf und unscharf gescheltet. Um das System nach einem ausgelösten Alarm wieder auszuschalten, drehen Sie den Schlüsselschalter in die „OFF“-Position.
• Wenn sich der Schlüsselschalter in der „OFF“-Position befindet, sind alle Zonen Z1 - Z8 deaktiviert.

2. Tastenfeld

• Geben Sie das korrekte Password ein, um die Zonen Z1-Z6 scharf oder unscharf zu schalten. Zur Einstellung eines individuellen Passwords gehen Sieitte vor, wie im Abschnitt „11. b Passworteinstellungen" beschrieben.
• Wurde ein Alarm ausgelost, müssen Sie den Schlüsselschalter in die „OFF“-Position drehen, um den Alarm zu deaktivieren.
• Befindet sich der Schlüsselschalter in der „OFF“-Position, ist auch das Tastenfeld deaktiviert.

3. Funktionsanzeigen (LEDs)

• ON"-LED leuchtet dauerhaft: Der Schlüsselschalter befindet sich in der „ON"-Position.
  ON"-LED blinkt langsam: Password-Programmier-Modus.
• POWER"-LED leuchtet dauerhaft: System wird mit Strom versorgt.
  "READY"-LED leuchtet dauerhaft: Alle Alarmzonen sind im „normalen“ Modus (NC = normally closed).
  "ALARM"-LED leuchtet, wenn in einer scharf geschalteten Alarmzone Alarm ausgelost wurde.
• ARMED"-LED blinkt bei Scharfschaltung(während der Ein- und Austrittszeit) und leuchtet anschließend dauerhaft, wenn das System mit dem Tastenfeld scharf geschaltet wird.

4. Alarmzonen-LEDs

• Ausgeschaltet: Die jeweilige Alarmzone ist nicht scharf geschalte (NC-Modus, normaler Zustand)
• Melder dieser Schleife ist ausgelost oder Alarmschleife unterbrochen.

Vor Scharfschaltungitte den Grund lokalisieren und offenen Kontakt oder Unterbrechung der Alarmschleife beseitigen.

• Schnelles Blinken: In einer scharf geschalteten Alarmzone wurde ein Alarm ausgelöst
• Langsames Blinken: Schnelles Blinken signalisiert, dass in einer Zone ein Alarm ausgelost wurde. Wir der Schlüsselschalter anschließend in die „OFF“-Position gebracht, blinkt die LED der betroffenen Alarmzone langsam.

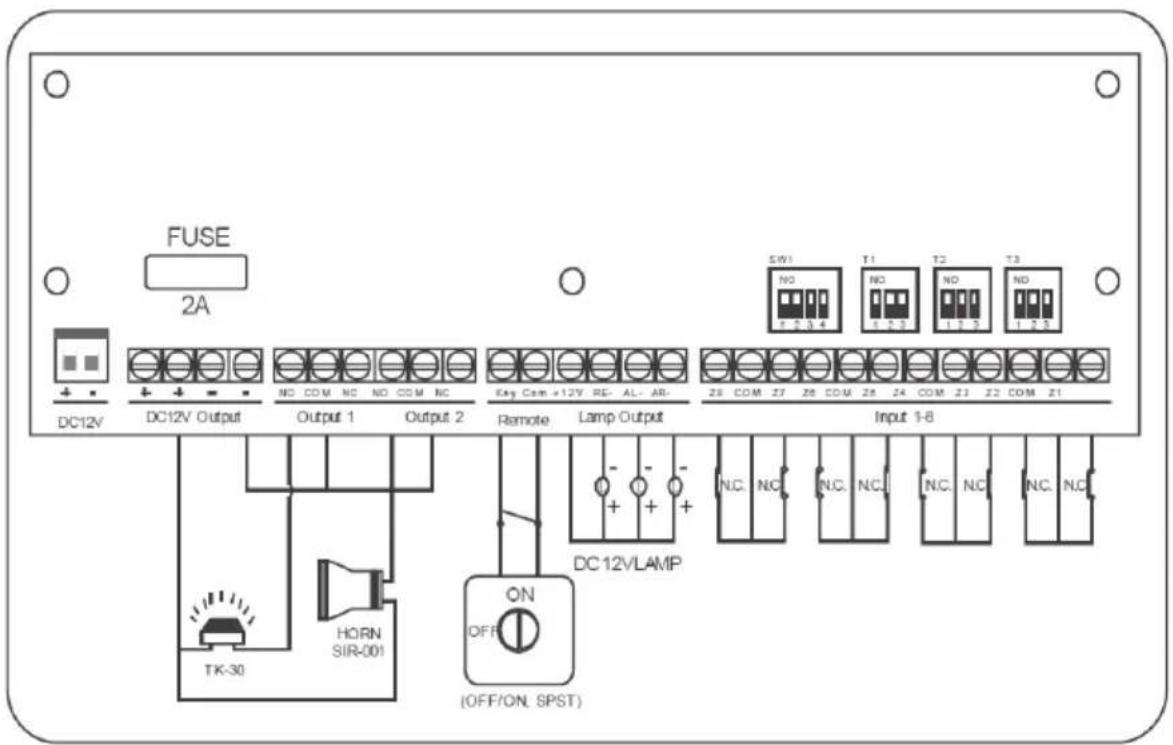

11. Anschluss der Überwachungskomponenten

Im Auslieferungszustand sind bei der Alarmanlage die Alarmzonen mit Kurzschlussbrücken geschlossen.

Eingänge 1-8 für NC-Kontaktmelder

• Normalerweise im NC-Modus (NC = normally closed, d. h. der Kontakt öffnet in einem Alarmfall).

So schreiben Sie einen NC-Kontaktmelder an:

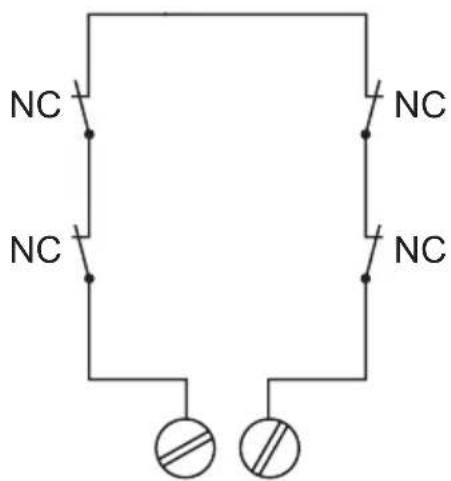

In dieser Skizze führen Sie ein Beispiel, wie die Melder mit NC-Kontakten angeschlossen werden.

• Ungenutzte Alarmzonen bleiben über Kurzschlussbrücken geschlossen.

Signalleuchten-Ausgang (maximal 40 mA)

Folgende Signal-Ausgänge stehen zur Verfügung:

Anschluss „RE“: Alarmanlage betriebsbereit

Anschluss, AL: Alarmanlage hat ausgelost (Alarm ist aktiviert)

Anschluss „AR“: Alarmanlage scharfgeschaltet

Jeder der Ausgänge liefert bei Aktivierung eine Spannung von 12 V/DC (max. je 40 mA). Aus dem Grund muss beim Anschluss einer LED ein entsprechender Vorwiderstand verwendet werden.

Ausgang fur externes Bedienelement (REMOTE)

Anschluss für einen optionalen, an einer anderen Stelle des Gebäudes angebrachten Schalter zum Scharfschalten und Deaktivieren der Alarmanlage.

Alarmausgange (NO/NC)

Output 1: Zum Anschluss einer Alarmblitzleuchte oder einer automatischen Wahlyvorrichtung
Output 2: For den Anschluss einer Alarmsirene (12 V/DC, max. 1 A)
- Bei beiden Alarmausgangen handelt es sich um potenzialfreie Relaiskontakte
- Spannungsversorgungsklemen mit DC 12 V Output

Spannungsversorgsklemmen mit DC 12 V Output

Mit den beiden Plus- und Minusanschlüssen konnen Sensoren, Melder, Blitzer und Alarmsirene mit Gleichsspannung (12 V/DC, max. 1 A) versorgt werden.

a) Zeiteinstellungen

Zeiteinstellungen für Alarmdauer sowie Alarmverzögerungen bei unbefugtem Eintreten oder Hinausgehenehmen Sie auf der Platine im Gehäuse der Alarmanlage an den mit „T1“, „T2“ und „T3“ markierten DIP-Schaltern vor, indem Sie die DIP-Schalter-Positionen wie folgt anpassen:

DIP-Schalter „T1“: Austrittsverzögerung: Alarmauslöseverzögerung einstellbar zwischen 15 Sekunden und 4 Minuten (nur Alarmzonen Z1 und Z2)

Jumper-Position Zeit
OFF OFF OFF 15 Sekunden
OFF OFF ON 30 Sekunden
OFF ON OFF 45 Sekunden
OFF ON ON 60 Sekunden
ON OFF OFF 90 Sekunden
ON OFF ON 2 Minuten
ON ON OFF 3 Minuten
ON ON ON 4 Minuten

DIP-Schalter „T2" Eintrittsverzögerung: Alarmauslöseverzögerung einstellbar zwischen 15 Sekunden und 4 Minuten (nur Alarmzone Z1)

Jumper-Position Zeit
OFF OFF OFF 15 Sekunden
OFF OFF ON 30 Sekunden
OFF ON OFF 45 Sekunden
OFF ON ON 60 Sekunden
ON OFF OFF 90 Sekunden
ON OFF ON 2 Minuten
ON ON OFF 3 Minuten
ON ON ON 4 Minuten

DIP-Schalter „T3" Alarm-Ausgang (Alarmdauer): Zeit einstellbar zwischen 5 Sekunden und 15 Minuten (nur Alarmzonen Z1 und Z7)

Jumper-Position Zeit
OFF OFF OFF 5 Sekunden
OFF OFF ON 30 Sekunden
OFF ON OFF 2 Minuten
OFF ON ON 3 Minuten
ON OFF OFF 5 Minuten
ON OFF ON 8 Minuten
ON ON OFF 12 Minuten
ON ON ON 15 Minuten

Beachten Sie hierbei die geltenden gesetzlichen und communalen Bestimmungen! In Deutschland ist eine maximale Alarmdauer von 3 Minuten (= 180 Sekunden) zugelassen. Diese Zeit kann aber in bestimmen Gemeinden und Orten anders geregelt sein (z. B. in Kurorten).

b) Passworteinstellungen

Das Element „SW1" auf der Platine ist werkseitigVBoreitet zum Einstellen eines individuellen Passworts fur die Bedienung der Alarmanlage. Stellen Sie die DIP-Schalter auf „SW1" zunachst ein, wie unter Programmierschnitt < 1> gezeigt und andern Sie in Schritt < 2> via Tastenfeld das Password. Anschliebend bringen Sie die Jumper auf „SW1" alle in die Stellung OFF.

Programmier-schritt	Jumper-Position
<1>ON OFF OFF OFF
<2>Drücken Sie * 51	12340 UUUU #
<3>OFF OFF OFF OFF

In der Tabelle steht UUUU fur das neue Password.

c) Eigenschaften der 8 Alarmzonen

,Z1": Alarmschleife mit Ein-/Austrittsverzogierung

• Austrittsverzögerung: Wenn die Alarmzone über das Tastenfeld oder den externen Schalter (REMOTE) scharf geschelt wird, Goes the nach einer Austrittsverzögerung von „T1" in den scharf geschalteten, normalen Zustand über. Die NC-Kontakte dieser Alarmschleife mussen geschlossen sein bzw. innerhalb der Austrittszeit geschlossen werden - andernfalls wird ein Alarm ausgelöst.
• Eintrittsverzogierung: Ist die Anlage scharfgeschaltet, muss die Alarmzone innerhalb des programmierten Zeitraums „T2" über das Tastenfeld oder den externen Schalter (REMOTE) unscharf geschalte werden. Andernfalls wird ein Alarm ausgelöst.

,Z2^ : Alarmschleife mit Austrittsverzogerung

Wenn die Alarmzone über das Tastenfeld oder den externen Schalter (REMOTE) scharf geschalte wird, goesie nach einer Austrittsverzogierung von "T1" in den scharf geschalteten, normalen Zustand uber. Die NC-Kontakte dieser Alarmschleife müssen geschlossen sein bzw. innerhalb der Austrittszeit geschlossen werden - andernfalls wird ein Alarm ausgelost.

^ 3^ -26" Alarmschleifen mit Sofortauslösung

Wenn die Alarmanlage über das Keypad oder den externen Schalter (REMOTE) scharf geschalteit ist, wird bei einer Widerstandsdifferung sofort ein Alarm ausgelost.

,Z7": 24-Stunden-Alarmschleife

In Schlüsselschalter-Stellung „ON" ist die Alarmschleife Z7 dauerhaft überwacht (24-Stunden-Alarmschleife). Bei Auslösung eines Sensors der Alarmschleife oder Unterbrechung der Alarmschleife wird einzeln ein Alarm ausgelöst. Bei Alarmauslösung wird das interne, akustische Signal ausgelöst und die potentialfreien Relaisausgängen „Output 1" und „Output 2" aktiviert.

,Z8": 24-Stunden-Alarmschleife (stiller Sabotagealarm)

In Schlüsselschalter-Stellung „ON" ist die Alarmschleife Z8 dauerhaft überwacht (24-Stunden-Alarmschleife). Bei Auslösung eines Sensors der Alarmschleife oder Unterbrechung der Alarmschleife wird sofort ein Alarm ausgelöst. Bei Alarmauslösung wird nur der potentialfreie Relaisausgang „Output 1" sofort aktiviert. Es wird jedoch kein internes, akustisches Signal ausgelöst. Aus thisem Grund kann diese Alarmschleife für einen „stillen Alarm" verwendet werden.(z.B. für ein optionales Telefonwählgerrat).

Die Alarmzonen Z1 - Z6 können nur dann scharf geschaltet werden, wenn Z7 und Z8 vorher mit dem Schlüsselschalter scharf geschaltet wurden. Z1 - Z6 alarmieren nur, wenn Z7 und Z8 per Schlüsselschalter scharf geschaltet wurden und danach die Scharfschaltung von Z1 - Z6 per Tastenfeld oder Remote erfolgt.

12. Wartung und Reinigung

a) Wartung

Überprüfen Sie regelmäßige technische Sicherheit Ihres Systems z. B. auf Beschädigung der Anschlusskabel und der Gehäuse.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das System außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Trennen Sie die Anlage vom Stromnetz und klemmen Sie den Akku ab!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das System, das Netzteil, oder die Anschlussleitung sichtbare Beschädigungen aufweisen
• das System oder das Netzteil nicht mehr arbeitet
• das System langere Zeit unter umgrenstigen Verhältnissen gelagert wurde
• auf dem Transport schwer beansprucht wurde

b) Reinigung

Bevor Sie das System reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das System von allen Spanningsquellen getrennt werden.
• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.
• Ersetzen Sie nie schadhafte Anschlussleitungen selbst. Trennen Sie sie in einem solchen Fall vom Netz und überlassen Sie die Reparatur einer ausgebildeten Elektro-Fachkraft.
• Eine Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlagigen Vorschriften vertraut ist.

13. Entsorgung

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b) Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (Bezeichnung steht auf den Akkus z. B. unter dem links abgebildeten Mülltonnen-Symbol).

Ohre verbrauchten Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

14. Technische Daten

Spannungseingang 100-240V/AC,50/60Hz

Spannungsausgang 12 V/DC, 1 A (max.)

Empfohlener Akku 12 V/DC, ca. 1,2 Ah

Alarmzonen 8

Alarmausgange 3 (12 V/DC, max. 40 mA)

Sicherung T 2,0 A, 250 V

Arbeitstemperaturbereich -20°C bis +50°C

Abmessungen (× × ) 284x284x86mm

Gewicht: 4 kg

Table of Contents

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

1. Technische gegevens 69

1. Inleiding

Geachte klant,

14. Technische gegevens

Spanningsingang 100-240V/AC,50/60Hz

Spanningsuitgang 12 V/DC, 1 A (max.)

Aanbevolen accu 12 V/DC, ca. 1,2 Ah

Alarmzones 8

Alarmuitgangen 3 (12 V/DC, max. 40 mA)

Zekering T2,0A,250V

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
