Merk	Renkforce
Model	MAC608
Producttype	8-zone alarmsysteem
Afmetingen (L × B × H)	284 × 284 × 86 mm
Gewicht	4 kg
Netvoeding	100-240 V AC, 50/60 Hz
Uitgangsspanning	12 V DC, 1 A (max.)
Noodbatterij (optioneel)	12 V DC, 1,2 Ah (lood)
Alarmzones	8 (Z1-Z8)
Zonetypen	Ingang/uitgang (Z1-Z2), direct (Z3-Z6), 24u (Z7), stil (Z8)
Alarmuitgangen	3 × 12 V DC / 40 mA (signalen) + 2 relais NO/NC 1 A
Uitgang voor sirene/flitser	12 V DC, max. 1 A (via relais)
Sensorvoeding	12 V DC, max. 1 A (klemmen)
Bediening	Sleutelschakelaar + toetsenbord + afstandsbediening ingang
Instellingen	DIP-schakelaars voor vertragingen (ingang/uitgang/alarm)
Wachtwoord	Instelbaar via toetsenbord (4 cijfers)
Bedrijfstemperatuur	-20 °C tot +50 °C
Zekering	T 2,0 A 250 V
Behuizingsmateriaal	Metaal, vergrendelbaar
Montage	Wandmontage (droge binnenruimte)
Onderhoud	Periodieke controle van kabels, droog reinigen, spanningsloos
Veiligheid	Installatie door gekwalificeerd elektricien, spanningsloos maken voor ingrepen
Inbegrepen accessoires	2 behuizingssleutels, 2 schakelaarsleutels, 4 schroeven/pluggen, handleiding

Veelgestelde vragen - MAC608 Renkforce

Hoe installeer ik het alarmsysteem?

De installatie moet worden uitgevoerd door een gekwalificeerd elektricien. Schakel de netvoeding uit, bevestig de behuizing aan de muur, sluit de netkabel (L, N, PE) en de sensoren (NC-contacten) aan op de juiste klemmen. Gebruik de DIP-schakelaars om de vertragingen en het wachtwoord in te stellen.

Welke noodbatterij gebruiken?

Een loodaccu 12 V / 1,2 Ah (optioneel) kan worden aangesloten om de werking bij stroomuitval te behouden. Let op de polariteit: rood (+), zwart (-). De accu wordt in de behuizing geplaatst.

Hoe het systeem in-/uitschakelen?

Draai de sleutelschakelaar naar ON om de zones Z7 en Z8 in te schakelen. Voer vervolgens het wachtwoord in op het toetsenbord om zones Z1 tot Z6 in te schakelen. Om uit te schakelen, draai de schakelaar naar OFF (alle zones) of voer het wachtwoord in (Z1-Z6).

Wat betekenen de LED-indicatoren?

LED ON continu: schakelaar in stand ON. POWER continu: voeding aanwezig. READY continu: alle zones normaal (NC). ALARM: alarm geactiveerd. ARMED knippert dan continu: systeem ingeschakeld via toetsenbord. Zone-LED's geven status aan (uit=niet ingeschakeld, aan=normaal, snel knipperen=alarm, langzaam=geheugen).

Hoe het wachtwoord instellen?

Zet de DIP-schakelaars op SW1 (ON, OFF, OFF, OFF). Voer op het toetsenbord *5123 in, gevolgd door het nieuwe wachtwoord (4 cijfers) en #. Zet daarna alle DIP-schakelaars terug in de OFF-stand.

Wat is de maximale alarmduur?

De alarmduur is instelbaar via DIP-schakelaar T3, van 5 seconden tot 15 minuten. Houd rekening met lokale regelgeving: in Duitsland max. 3 minuten. De standen OFF/OFF/OFF komen overeen met 5 seconden.

Hoe sensoren met NC-contact aansluiten?

De zones Z1 tot Z8 accepteren normaal gesloten detectoren (NC). Verwijder de jumpdraad op de zone, sluit de twee draden van de sensor aan. Als de zone niet wordt gebruikt, laat de jumpdraad zitten. Sensoren moeten vóór inschakeling worden bedraad.

Wat te doen bij onbedoeld alarm?

Draai onmiddellijk de sleutelschakelaar naar OFF om het alarm uit te schakelen. Controleer de zone-LED's: een langzaam knipperende LED geeft de verantwoordelijke zone aan. Controleer de betreffende sensor (open contact, draadbreuk). Verhelp het probleem en schakel opnieuw in.

Kan het systeem zonder batterij worden gebruikt?

Ja, het systeem werkt alleen op netstroom. Voor optimale veiligheid (stroomuitval) wordt echter sterk aanbevolen een optionele loodaccu 12 V / 1,2 Ah te installeren.

Hoe het systeem reinigen en onderhouden?

Schakel vóór elke ingreep de netvoeding uit en koppel de batterij los. Reinig de behuizing met een droge doek. Controleer regelmatig de staat van kabels en aansluitingen. Reparaties moeten worden uitgevoerd door een gekwalificeerde professional.

GEBRUIKSAANWIJZING MAC608 Renkforce

NL Gebruiksaanwijzing

Alarm Installatie met 8 zones MAC-608

Bestelnr. 754394 Pagina 53 - 69

Inhaltsverzeichnis

Seite

1. Inleiding 54
2. Voorgeschreven gebruik 55
3. Leveringsomvang 56
4. Verklaring van symbolen 56
5. Veiligheidsvoorschriften 57
6. Bedieningselementen 58
7. Voorschriften met betrekking van een optionele loodaccu 59
8. Montage 59

a) Montageplaat van de alarminstallatie 59
b) Tips voor de montage 59

c) Verplaatsen van de leidingen van de sensoren/melders voor de alarminstallatie 60

d) Montage van de alarminstallatie 60

1. Installatie 61

a) Aansluiting aan het openbare stroomnet. 61
b) Aansluiting loodaccu (optioneel). 61

1. Bedienpaneel 62
2. Aansluiting van de bewakingscomponenten 63

a) Tijdsinstellingen 65
b) Wachtwoordinstellungen 66
c) Eigenschappen van de 8 alarmzones. 67

1. Onderhoud en reiniging 68

a) Onderhoud 68
b) Reiniging 68

1. Afvoer 69

a) Algemeen 69
b) Accu's 69

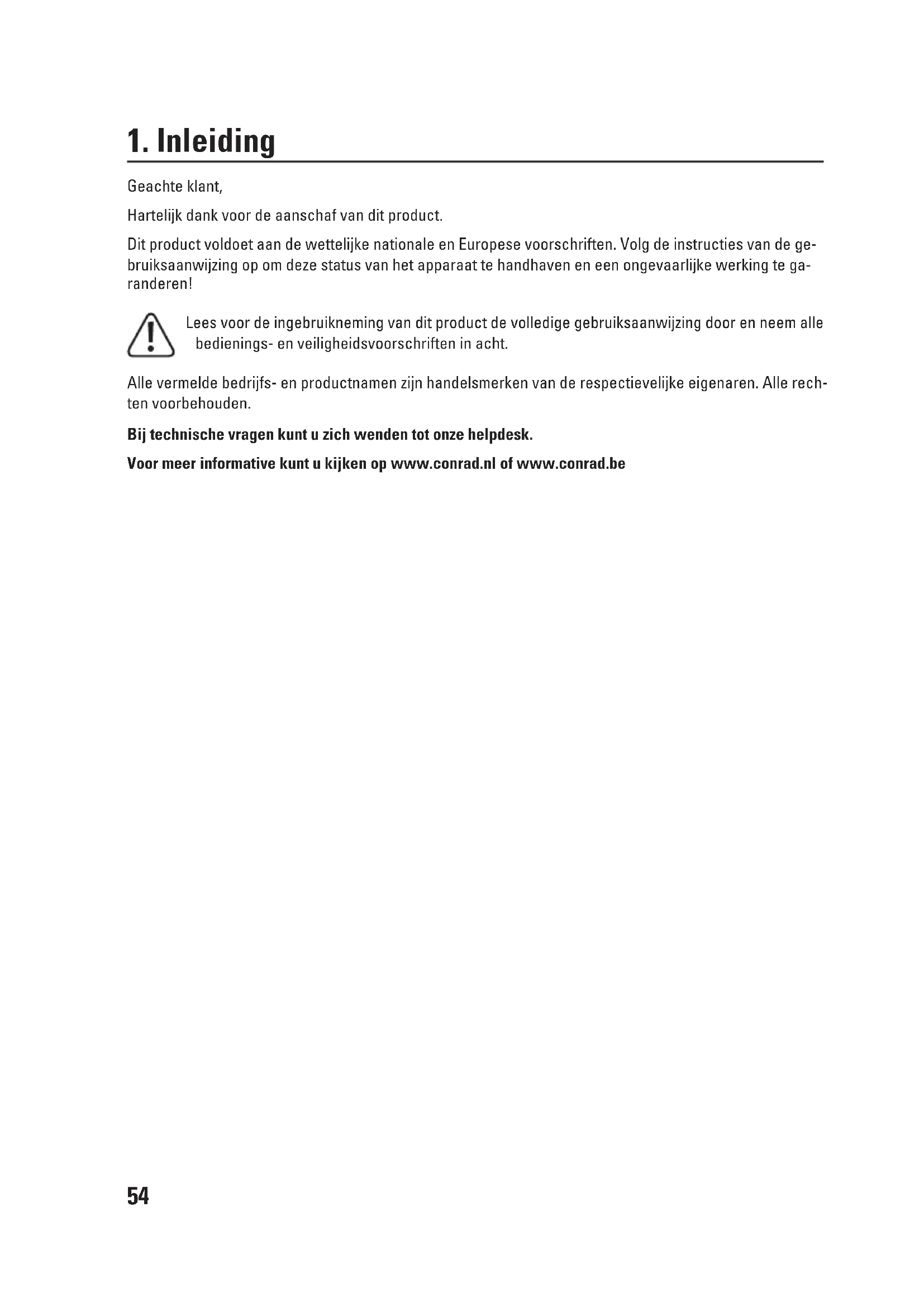

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de wettelijkke nationale en Europese voorschriften. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een oncevaarlijke werkig te garanderen!

Lees voor de ingebruinkeming van dit product de volledige gebruiksaanwijzing door en neem alle bedienings- en veiligheidsvoorschriften inRCT.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehonden.

Bij technische vragen sunt u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

Deze alarminstallatie met 8 zones is optimaal geschikt voor de beveiliging van woningen, Kantoren enkleine ondernemingen gegen „kleine risico's".

De alarminstallatie is nicht geschickt voor de beveiliging gegen middelgrote of groe risico's, zoals.Deze in groe ondernemingen, industrielle gebouwen of industrielle installmentie bestaan.

De alarminstallatie meldt het Niet geoorloofde binnendringen in het beveiligde gebouw door het schakelen van uitgangen, waarup optische, akoestische of stille signaalgevers kunt aansluiten.

De alarminstallatie beschikt over acht alarmzones, een interne signaalgever en een aansluiting voor een optionele, afzonderlijk als accessoire verkrijbare loodaccu (12 V DC, 1,2 Ah) om het gebruik ook bij stroomuiitval te konnen verder zetten. De loodaccu bevindt zich in de behuizing van de alarminstallatieplaats.

Een aansluiting op het openbare stroomnet is noodzakelijk, zodat de installmentie in bedrijf kan worden genomen. Gebruik zonder loodaccu is möglichk, deze要去chter om veiligheidsredenen ook worden geplaatst.

Tijdens het gebruik geschiedt de volledige bediening van de alarminstallatie via de ingebouwde sleutelschakelaar en het op de behuizing aangebrachte toetsenveld of een optionele, externe remote-schakelaar.

De basisinstellungen können na een succesvolle montage via DIP-schakelaars op de platine worden aan-gepast.

De alarminstallatie is uitsluitend geschikt voor gebruik in droge ruimtes binnenshuis. Een ander gebruik dan hiervoor beschreven is Niet toegestaan en kan het product beschaden, wat risico's zoals kortsluiting, brand en elektrische schokken met zich meebrengt.

Het complete product mag Niet gewijzigd of omgebouwd worden. De veiligheidsvoorschriften in deze gebruiksaanwijzing dieren absolut te worden opgevolgd. Lees deze gebruiksaanwijzing aandachtig door en bewaar deze voor toekomstig gebruik.

Het is absolutnoodzakelijk, de alarminstallatie aanvullend via externe sensoren (bewegingsmelder, magneetcontacten enz.) te beveiligigen, om beinvloedingen aan de centrale van de installmente uit te sluiten. Aanbevolen worden, om sabotagelussen in te bouwen in de leidingen maar de alarmcomponenten.

3. Leveringsomvang

• Alarinstallatie met 8 zones in aflsuitbare metalen behuizing voor wandmontage.
• 4x montageschroef en 4x pennen voor de bevestiging van de behuizing van de alarminstallatie aan de muur
• 2x sleutel voor het in- en uitschakelen van de alarminstallatie
• 2x sleutel voor het sluiten van de metalen behuizing
• Gebruiksaaanwijzing

4. Verklaring van symbolen

Dit symbol worden gebruikt wanner er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Een uitroepteken in een drihoek wijst op speciale gevaren bij gebruik, ingebruikneming of bediening.

Het „pijl“-symbool staat voor speciale tips en bedieningsinstructies.

5. Veiligheidsvoorschriften

Let op!

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, verwalt hetrecht op garantie! Voor verrolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!

Voor materièle of persoonlijke schade, die door ondeskundig gebruik of Niet inachtname van de veiligheidsaanwijzingen veroorzaakt worden zich wij Niet aansprakelijk. In zulke geallen vervalt de garantie.

De installmentie van het product mag alleen door een erkend elektrovakman (bijv. elektricien) worden uitgevoerd, die vertrouwd is met de betreffende voorschriften (bijv. KEMA/KIVI/IEEE)!

Door oneskundige werkzaamheden aan netspanning brengt u Niet alleen uw eigindeigheid, maar ook die van anderen in gevaar!

Wanneer u niedige vakkennis beschikt om de montage zich uit te können voeren, maar dit dan aan een vakman over.

• Het product mag Niet veranderd of omgebouwd worden; waar bij vervalt Niet alleen de garantie/aansprakelijkheid, maar ook de toelating (CE).
• U mag het product enkel in droge binnenruimtes monteren en gebruiken. Het mag Niet vochtig of nat worden! Er bestaat het levensgevaar door een elektrische schok!
• Gebruik het product Niet in ruimten of onder ongunstige omstandigheden waar bij brandbare gassen, dampen of stoffen aanwezig়n of aanwezig hunnen zijn!

• Het product mag nicht wordenblootgesteld aan extreme temperatures, vocht, direct zonlicht, sterke trillingen of sterke mechanische belastingen.

• Ga voorzichtig om met dit product. Het heeft scherpe randen.

• Het product is geen spelelgoed en is nicht geschikt voor kinderen.

• Laat het verpakkingsmateriaal Niet achteloos liggen. Plasticfolie, plastic zakken, enz.:kennen voor kinderen gevaarlijk spellegood�n. Er bestaat verstikkingsgevaar.

• Wonneer men aanneemt dat een veilig gebruik Nieteer可想而知 is, dan mag het apparaat Nieteer worden gebruikt en moet het worden beveiligd gegen onbedoeld gebruik.
• Onweer kan een gevaar opleveren voor elk elektrisch apparaat. Overspanningen op de stroomleiding können het apparaat beschadigingen.
• Er mogen zich ook geen apparaten met sterke elektrische velden in de buurt van de alarminstallatie bevinden (vb. draadloze telefoons, draadloze apparaten, elektrische motoren, enz.). Ook directe warmtebronnen können tot functiestoringen leiden.

Zorg dat elektrische apparatuur nicht in contact kommt met vloeistof.
- Gebruik het product nooit afgedekt. Zorg algijd voor voldoende ventilatie.
- Installatiegewijs要去eninstallatiewordenvoorziedieallepolenvan de netspanningkan ontkoppelen (vb. aardlekschakelaar).

In bovendien ook de gebruiksaanwijzing van de producten in acht, die met deze alarminstallatie können worden gebruikt.

ratiewerkzaamheden mogen alleen door een gekwalificeerd vakman resp. in eenvakwerkplaats worden uitgevoerd.

• Wanner bij de montage, aansluiting of installmentiets Niet duidelijk is of wanner ut twijfelt over de werking van deze alarminstallatie, raadpleeg dan een deskundige.

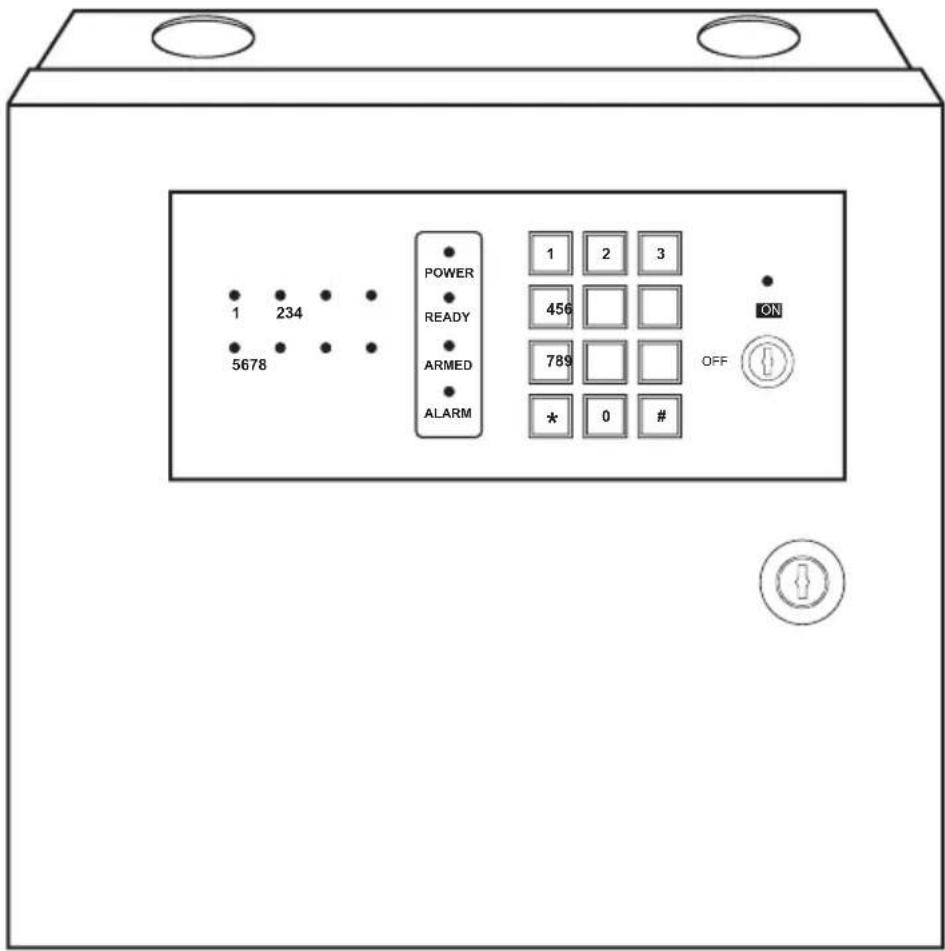

6. Bedieningselementen

1. Behuizingsslot
2. ON/OFF sleutelschakelaar
   3.Keypad
3. Functie-LED's
4. Alarmzone-LED's

7. Voorschriften met betrekking van een optionele loodaccu

accu's buiten het bereik van kinderen. Monteer en gebruik het product zo, dat het zich buiten bereik van kinderen bevindt.

• Accu's mogen nicht kortgesloten, geopend, uit elkaar gehaald of in het vuur gegood worden. Er bestaat brand- en explosiegevaar!
• Uit verouderde accu's können chemische vloeistoffen lekken die het apparaat können beschadigen.
• Lekkende of beschadigde accu's können bij huidcontact bijtende wonden veroorzaken; draag in dit geval beschermende handschoenen.

8. Montage

De aansluiting van de alarminstallatie mag alleen in spanningsvrijte toestand worden uitgevoerd. Hiervoor is het Niet voldoende, de alarminstallatie uit te schakelen! Schakel de elektrische netleiding stroomloos door het verwijderen van de betrokken zekering resp. het uitschakelen van de zekeringautomaat. Schakel bovendien de FI-aardlekschakelaar uit. Controllerervolgens met een geschikt meetapparaat of de nettoevoerleiding geheel spanningsvrij is.

Trek eventueel de aansluitstekkers van de loodaccu (apart als toebehoren verkrijgbaar) er af.

Let bij het boren van gaten in de muur op, dat u Niet per ongeluk stroom-, gas-, of waterleidingen beschadigt!

a) Montageplaats van de alarminstallatie

Kies de montageplaats zo dat hij voor de gebruiker van de installmentie goed toegankelijk is, maar nicht direct zichtaar.

Onbevoegden mogen de alarminstallatie nicht{kunnen bereiken om ze te deactiveren. Eventueel is het aan-gewezen dee montageplaats bijkomend te beveiligigen, vb. door een bewegingsmelder.

Let er bij de keuze van de montageplaats op dat uw alarminstallatie Niet is blootgesteld aan direct, intens zonlicht, trillingen, stof,但它, kou en vocht.

b) Tips voor de montage

Voor de eigennen lijke montage van de alarinstallatie en de extra componenten moet u met de plattegrond van het te bewaken object nauwkeurig plannen hoe de optimale beveiliging van uw object kan worden gele realiseerd. Teken de melders van de te bewaken deuren, ramen, kamers, enz. op hunplaats. Denk waar bij aan de bijzondere eigenschappen (bjv. meethoek van een bewegingsmelder) van de afzonderlijke melders.

Deze werkwijze helpt ook om het effectiefoodzakelijkke materiaal (vb. lengte en aantal aders van de leidingen, aantal bewegingsmelders, deur-/venstermodel, etc.) beter in te schatten.

De alarminstallatie ondersteunt acht alarmzones. Aan de overeenkomstige ingangen op de platine van de alarminstallatie sluit u de verschillende sensoren voor de respectievelijke melders aan.

De functies van de alarmzones worden in hoofdstuk 9.3 „Eigenschappen van de 8 alarmzones" beschreiben.

Wij raden u aan om voor de montage de informatie over de verschillende functies van de alarmzones volledig door te lezen.

Nadat een geschikte montageplaats is gezonden en ook de lenghte en aantal aders van de leidingen die voor de aansluiting van de sensoren/melders nodig�, vaststaat kan met de montage worden begonnen.

Voor de alarminstallatie worden gemonteerd is het nodig, de kabel voor de netaansluiting en de aansluitleidingen van de sensoren/melders vanchter door de waarvoor voorziene ronde op-ning in het midden van de achterzijde van de behuizing te voeren. Het is belangrijk om de kabel te verbergen (vb. onder pleisterwerk) om sabotage te verhinderen. De aansluiting aan het stroom-net en aan de leidingen van de sensoren/melders geleurt na de montage.

Markee eventueel reeds bij het verleggen van de leidingen de overeenkomstige leidingsuiteindes, om de aansluitleidingen aan de sensoren te konnen toewijzen.

c) Verplaatsen van de leidingen van de sensoren/melders voor de alarminstallatie

Monteer eerst de sensoren/melders die aan de alarminstallatie moeten worden aangesloten, op de voorzieneplaatsen in het gebouw. Let waar bij op de montage- en bedieningshandleiding van deze producten.

Verberg de nodige leidingen van de sensoren/melders (vb. onder pleisterwerk) waar deplaats van de alarminstallatie om ze na de montage van de alarminstallatie te konnen aansluten.

d) Montage van dealarminstallatie

• Open het frontpaneel van de behuizing met de meegeleverde sleutel.
• Voor de montage heeft de alarminstallatie vier montagegaten aan dechterzijde van de behuizing.
• Voer de reeds gelegde leidingen door de waarvoortoor voorziene ronde opening in het midden van de achechter-zijde van de behuizing.
• Bevestig de behuizing met overeenkomstig montagematerialiaal aan de muur. Gebruik waarvoort evt. de in de leveringsomvang inbegrepen schroeven en pennen.

9. Installatie

De installmentie van het product mag uitsluieltend door een gekwalificierde elektrovakman (vb. elektricien) gebeuren!

Door ondeskundige werkzaamheden aan netspanning brengt u Niet alleen uw eigieneiligheid, maar ook die van anderein gevaar! Wanner u Niet over de nodige vakkennis beschikt om de montage zelfuit te konnen voeren, LAST dan over aan een vakman.

Denk eraan dat de aansluiting van de alarminstallatie alleen in spanningsvrije toestand mag worden uitgevoerd! Schakel hiervoorde elektrische netleiding stroomloos door het verwijderen van de betrokken zekering resp. het uitschakelen van de zekeringautomaat. Schakel boendien de FI-aardlekschakelaar uit. Controllerervolgens met een geschikt meetapparaat of de nettoevoerleiding geheel spanningsvrij is.

a) Aansluiting aan het openbare stroomnet

In de behuizing van de alarmisntallatie bevindt zich een schroefklem voor drieaderige kabelverbindingen via dewelke u de alarinstallatie met de netspanning verbindt.

Let op dat telkens de correcte kabels (met kleuren gemarkeerd) met elkaar worden verbonden om het product Niet te beschaden! Verbind hiervoer telkens de afzonderlijke kabels aan de schroefklemmen zodat de kleuren van de isoleringen bij elkaar passen: L = fase (bruine kabel), N = nulleiding (blauwe kabel) en PE = beschemingsleiding (geelgroene kabel). Daarvoor steekt u de geisoleerde uiteinden van de afzonderlijke aders in de daartoe voorziene contacten en maakt u met schroeven vast. De stroomnetkabel zich beschermt u verwolgens gegen het weglijk den door deze onder de Zwarte kunststoffbrug met de klem vast te schroeven.

b) Aansluiting loodaccu

Om het gebruik van de alarminstallatie ook bij stroomuitval te continueren,要去 de loodaccu (12 V/DC, met minimaal 1,2 Ah) worden aangesloten op het systeme. Gebruik hiervoorde stekkers aan de rode (n + " -pool) en Zwarte kabel (n - " -pool)- let hierbij ook op de correcte polariteit om schade aan het product te vermijden.

Activeer de bedrijfsspanning pas nadat u alle aansluitwerken en de individuèle instellenen van de DIP-schakelaars hebt uitgevoerd!

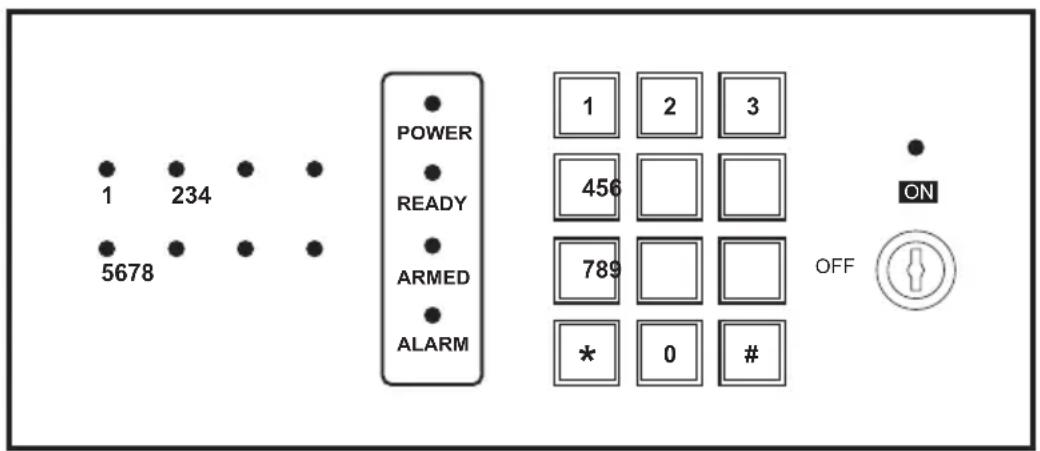

10. Bedienpaneel

1. ON/OFF sleutelschakelaar

• Als de sleutelschakelaar in de „ON“-positie staat, zijn zones Z7 en Z8 scherpgesteld. De zones Z7 en Z8要去en scherp zich geschakeld, om Z1 - Z6 scherp te konnen schakelen. Z1 - Z6 worden verrolgens via het toetsenveld via wachtwoordinvoer of via optionele, externe remote-schakelaar scherp en onscherp geschakeld. Om het system na een geactiveerd alarm opnieuw uit te schakelen draait u de sleutelschakelaar in de „OFF“-positie.
• Als de sleutelschakelaar zich in de "OFF"-positie bevindt,+zijn alle zones Z1-Z8 gedeactiveerd.

2. Toetsenbord

• Voer het correcte wachtwoord in om de zones Z1 - Z6 scherp te stellen of te deactiveren. Voor de instelling van een individuel wachtwoord gaat u tewerk, Zoals beschreiben in hoofdstuk „11. b Wachtwoordinstellungen".
• Als een alarm worden geactiveerd, moet u de sleutelschakelaar in de „OFF“-positie draaine om het alarm te deactiveren.
• Als de sleutelschakelaar zich in de „OFF“-positie bevindt, is ook het toetsenbord gedeactiveerd.

3. Functie-indicatielampjes (LED's)

"ON"-LED Licht permanent op: De sleutelschakelaar bevindt zich in de "ON"-positie.
"ON"-LED knippert langzaam: Wachtwoord-programmeermodus.
- POWER"-LED Licht permanent op: systeem worden van stroom voorzien.
- "READY"-LED Licht permanent op: alle alarmzones bevinden zich in de „normale" modus (NC = normally closed).
ALARM"LED Licht op wanner in een scherpgestelde alarmzone, een alarm werd uitgeven.
- ARMED"-LED knippert bij scherpstelling (tijdens de in- en uittreedtijd) en brandt aansluitend permanent, als het system met het toetsenveld worden scherp geschakeld.

4. Alarmzone-LED's

• Uitgeschakeld: de respectievelijke alarmzone is Niet scherpgesteld (NC-modus, normale toestand)
• Melder van deze lus is geactiveerd of alarmlus onderbroken.

Voorafgaand aan scherpstellung de reden lokaliseren en open contact of onderbreking van de alarmlus verhelpen.

• Snel knipperen: in een scherpgestelde alarmzone werden een alarm geveven
• Langzaam knipperen: snel knipperen geeft aan dat een alarm in een zone werd geveen. Als de sleutel schakelaar verwolgens in de „OFF“-positie worden gebracht, knippert de LED van de getroffen alarmzone langzaam.

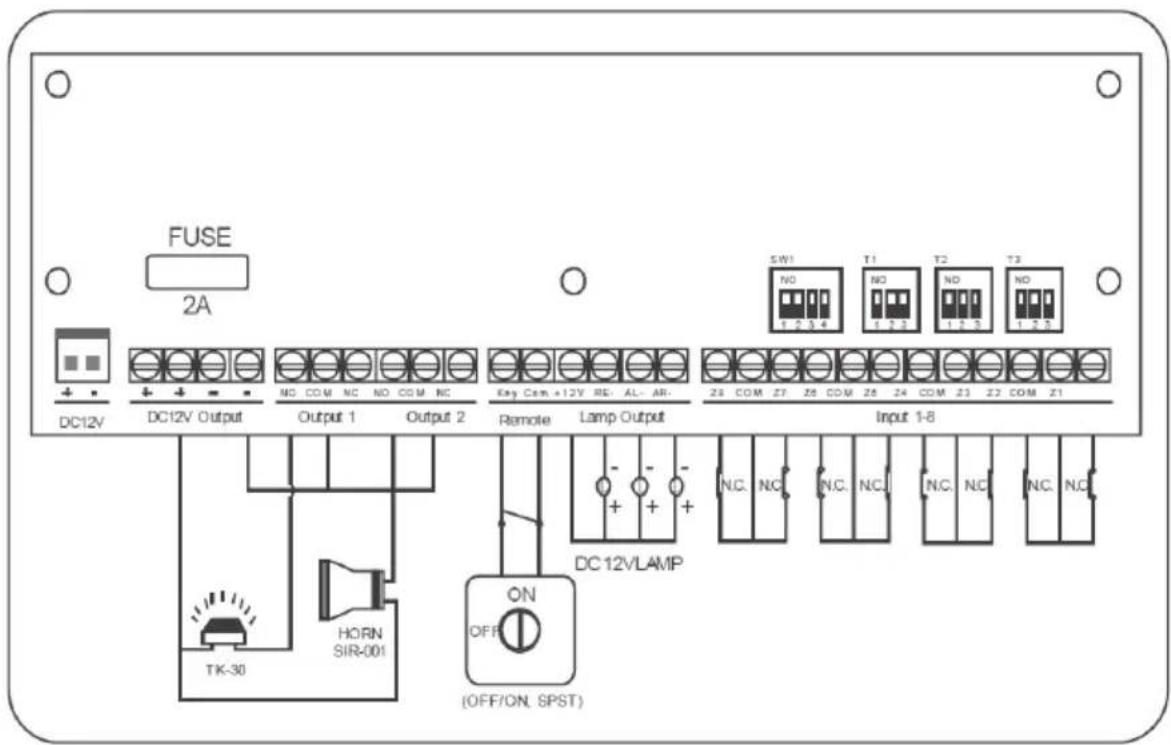

11. Aansluiting van de bewakingscomponenten

In de leveringstoestand bij de alarminstallatie de alarmzones met kortsluitbruggen gesloten.

Ingangen 1 - 8 voor NC-contactmelder

• Normaal gezien in de NC-modus (NC = normally closed, i.e. het contact worden in geval van alarm geopend).

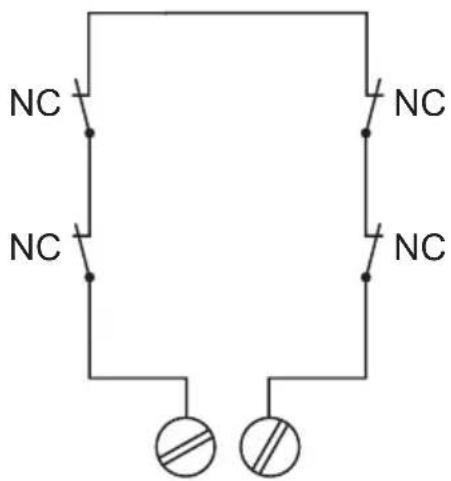

Zo sluit u een NC-contactmelder aan:

Op deze afbeelding ziet u een voorbeeld hoe melders met NC-contacten worden aangesloten.

• Ongebruikte alarmzones blijven via kortsluitbruggen gesloten.

Signaallichtuitgang (maximaal 40mA )

De volgende signaaluitgangen zijn beschikbaar:

Aansluiting „RE": alarminstallatie bedrijfsklaar

Aansluiting „AL“: Alarinstallatie is geactiveerd (alarm is actief)

Aansluiting „AR“: Alarminstallatie op scherp

→

Elke uitgang levert bij activering een spanning van 12 V/DC (max. telkens 40mA ). Omwille van deze reden要去 bij de aansluiting van een LED een overeenkomstige voorweerstand worden gebruikt.

Uitgang voor een extern bedienelement (REMOTE)

Aansluting voor een optionele, op een andere plaat van het gebouw aangebrachte schakelaar voor het scherpstellen en deactiveren van de alarminstallatie.

Alarmuitgangen (NO/NC)

Output 1: voor de aansluiting van een alarmknipperlicht of een automatische keuzeinrichting
Output 2: voor de aansluiting van een alarmsirene (12V/DC, max. 1 A)
- Bij beiden alarmuitgangen betreff het potentaalvrije relatiscontacten
- Spanningvoorzieningsklemmen met DC 12 V output

Spanningvoorzieningsklemmen met DC 12 V output

Met de beiden plus- en min-aansluitingen können sensoren, melders, flitsers en alarmsirene met gelijkspanning (12 V/DC, max. 1 A) worden gevoed.

a) Tijdsinstallingen

Tijdsinstellungen voor de alarmduur en alarmvertraging bij onbevoegde toe- of uitgang voert u op de platine in de behuizing van de alarminstallatie aan de met „T1“, „T2“ en „T3“ gemarkeerde DIP-schakelaarsuit door de DIP-schakelaarposities als volgt aan te passen:

DIP-schakelaar „T1": Uitgangsvertraging: Alarmactiveringsvertraging instelbaarussen 15 seconden en 4 minuteu (uitsluitend alarmzones Z1 en Z2)

Jumperpositie Tijd
OFF OFF OFF 15 seconder
OFF OFF ON 30 seconden
OFF ON OFF 45 seconden
OFF ON ON 60 seconden
ON OFF OFF 90 seconden
ON OFF ON 2 minutes
ON ON OFF 3 minutes
ON ON ON 4 minutes

DIP-schakelaar „T2" toegangsvertraging: Alarmactiveringsvertraging instelbaarussen 15 seconden en 4 minuteu (uitsluitend alarmzone Z1)

Jumperpositie Tijd
OFF OFF OFF 15 seconder
OFF OFF ON 30 seconden
OFF ON OFF 45 seconden
OFF ON ON 60 seconden
ON OFF OFF 90 seconden
ON OFF ON 2 minutes
ON ON OFF 3 minutes
ON ON ON 4 minutes

DIP-schakelaar „T3" alarmuitgang (alarmduur): Tijd instelbaar instelbaar:tussen 5 seconden en 15 minu- ten (uitsluitend alarmzones Z1 en Z7)

Jumperpositie Tijd
OFF OFF OFF 5 seconden
OFF OFF ON 30 seconden
OFF ON OFF 2 minutes
OFF ON ON 3 minutes
ON OFF OFF 5 minutes
ON OFF ON 8 minutes
ON ON OFF 12 minutes
ON ON ON 15 minutes

Denk hierbij om de geldende wettelijk enplaatselijk bepalingen! In Duitsland is een maximale alarmduur van 3 minuten (= 180 seconden) toegestaan. Dezeijd kan darüber in bepaalde woonplaatsen en regio's andere geregeld zich (bijv. in kuroorden).

b) Wachtwoordinstellungen

Het element „SW1" op de platine is af fabriek voorbereid voor het instellen van een individuel wachtwoord voor de bediening van de alarminstallatie. Stel eerst de DIP-schakelaar op „SW1" in, zoals getoond in programmeerstap < 1> en wijzig in stap < 2> het wachtwoord via het toetsenbord. Vervolgens gezt u de jumpers op „SW1" allemaal in de stand OFF.

Programmeerstap Jumperpositie
<1> ON OFF OFF OFF
<2> Voer * 51234 U UUU # in
<3> OFF OFF OFF OFF

In de tabel staat UUUU voor het nieuwe wachtwoord.

c) Eigenschappen van de 8 alarmzones

,Z1": Alarmlus met toe-/uitgangsvertraging

• Vertragingstijd: Als de alarmzone via het toetsenbord of de externe schakelaar (REMOTE) worden scherpgesteld,.gaat ze na een uitgangsvertraging van „T1" in de scherpgestelde,normale toestand over.De NC-contacten van deze alarmussen要去en gesloten zich resp.binnen de uittreedtijd worden gesloten - anders worden een alarm geactiveerd.
• Inschakelvertraging: Als de installmentie scherpgesteld is, moet de alarmzone binnen de geprogrammeerde periode „T2" via het toetsenbord of de exter schakelaar (REMOTE) geactiveerd worden. Anders worden een alarm uitgegeven.

Z2^ : Alarmlus met uitgangsvertraging

Als de alarmzone via het toetsbord of de externe schakelaar (REMOTE) worden scherpgesteld, gaat ze na een uitgangsvertraging van „T1" in de scherpgestelde, normale toestand over. De NC-contacten van deze alarmussen要去en gesloten zijn resp. binnen de uittreedtijd worden gesloten – anders worden een alarm geactiveerd.

^ Z3 ^ - Z6 ^ alarmus met onmiddelijke activering

Als de alarminstallatie via het toetsenbord of de externe schakelaar (REMOTE) worden geschakeld, worden bij een onderstandswijziging onmiddelijk een alarm uitgegeven.

"Z7": 24-ur alarmlus

In sleutelschakelaarstand „ON“ worden de alarmus Z7 permanent gecontroleerd (24-uurs alarmus). Bij activering van een sensor van de alarmus of onderbreking van de alarmus worden onmiddelijk een alarm geactiveerd. Bij alarmactivering worden het interne, akoestische signal geactiveerd en de potentaalvrijeuitgangen „Output 1" en „Output 2" geactiveerd.

28^ : 24-uurs alarmlus (stil sabotage-alarm)

In sleutelschakelaarstand ON" wordt de alarmus Z8 permanent gecontrolerd (24-aur alarmus). Bij activering van een sensor van de alarmus of onderbreking van de alarmus worden onmiddelijk een alarm geactiveerd. Bij alarmactivering worden nu de potentaalvrije relaisuitgang „Output 1" onmiddelijk geactiveerd. Er worden echter geen intern, akoestisch signal geactiveerd. Om deze reden kan deze alarmus voor een „stil alarm" worden gezruikt (bijv. voor een optioneel telefoonkeuzetoestel).

De alarmzones Z1 - Z6 können alleen dan worden scherp geschakeld, als Z7 en Z8 voorafgaand met de sleutelschakelaar werden scherp geschakeld. Z1 - Z6 geen alleen een alarm, als Z7 en Z8 via sleutel-schakelaar werden scherpgesteld en aansluitend de scherpstelling van Z1 - Z6 via het toetsenveld of de afstandsbediening geschiedt.

12. Onderhoud en reiniging

a) Onderhoud

Controleer regelmatig de technische veiligheid van uw system, vb. op beschadiging van de aansluitkabel en de behuizing.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Ontkoppel de installmentie van het stroomnet en sluit de accu aan!

U mag ervan uitgaan dat een veilig gebruik Niet meer möglichk is indien:

• het systeem, de netadapter of de aansluitkabel duidelijk beschadigd is
• het systemd of de netadapter Niet meer goed functioneren
• het systeme onder ontunstige omstandigheden is opgeslagen
• tijdens het transport zwaar werk bezast

b) Reiniging

Neem.altijd de volgende veiligheidsinstructies in ache voordat u het systeem gaat schoonmaken of onderhonden:

• Bij het openen van deksels of het verwijderen van onderdelen hunnen er elementen blootgelegd worden die onder spanning staan. Daarom dient het system voor onderhoud of reparatie te worden losgekoppeld van alle spanningsbronnen.
• Condensatoren in het toestel konnen nog geladenijken, zichs als het van alle spanningsbronnen is losgekoppeld.
• Vervang beschadigde aansluitkabels nooit zich. Koppel ze in dat geval van het net los en LAST de reparatie over aan een deskundige elektrovakman.
• Het apparaat mag enkel door een vakman gerepareerd worden die vertrouwd is met de.daaraan verbonden gevaren en de waarvoort geldende voorschriften.

13. Afvoer

a) Algemeen

Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften te worden afgevoerd.

b) Accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan!

Accu's die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast vermelde symbool, dat erop wijst dat deze Niet via het huisvuil mogen worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (aanduiding staat op accu's vb. onder het links afgebeelde vuilcontainer-symbool).

Uw lege accu's cunt u gratis inleveren bij de gemeentelijk inzamelpunten, bij once nevenvestigingen, of afgeven bij alle verkooppunten van accu's. Zo voldoet u aan de wettelijk verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

Bedrijfstemperatuur -20°C tot +50°C

Afmetingen (B× H× D) 284x284x86mm

Gewicht. 4 kg

Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgeber. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
