MAC608 - Système d'alarme Renkforce - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système d'alarme
Détection de mouvement	Capteurs infrarouges passifs (PIR)
Alimentation	Alimentation secteur avec batterie de secours
Connectivité	Sans fil (Wi-Fi, GSM)
Applications compatibles	Application mobile pour contrôle à distance
Installation	Installation facile, sans câblage nécessaire
Maintenance	Vérification régulière des capteurs et de la batterie
Sécurité	Notifications en temps réel, alertes par SMS et e-mail
Dimensions	Compact, adapté à différents espaces
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - MAC608 Renkforce

Comment puis-je installer le système d'alarme Renkforce MAC608 ?

Pour installer le système Renkforce MAC608, suivez le manuel d'utilisation fourni. Assurez-vous de placer les capteurs à des endroits stratégiques et de les fixer solidement. Branchez l'unité principale à une source d'alimentation et suivez les étapes de configuration dans l'application.

Que faire si le système d'alarme ne se déclenche pas ?

Vérifiez que le système est correctement armé et que les capteurs sont bien positionnés et fonctionnels. Assurez-vous également que les piles des capteurs sont chargées. Si le problème persiste, réinitialisez le système et reconfigurez-le.

Comment puis-je changer le code d'accès de mon alarme Renkforce MAC608 ?

Pour changer le code d'accès, accédez au menu de configuration de l'application ou de l'unité principale. Suivez les instructions pour modifier le code d'accès. Assurez-vous de choisir un code que vous pouvez facilement mémoriser.

Mon alarme émet des bips intermittents. Que signifie cela ?

Des bips intermittents peuvent indiquer un problème avec les piles des capteurs ou une alerte de maintenance. Vérifiez l'état des piles et remplacez-les si nécessaire. Consultez le manuel pour d'autres codes de signalisation.

Comment puis-je réinitialiser le système d'alarme Renkforce MAC608 ?

Pour réinitialiser le système, localisez le bouton de réinitialisation sur l'unité principale. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le système redémarre. Suivez ensuite les étapes de configuration initiale.

Mon application mobile ne se connecte pas au système d'alarme. Que faire ?

Vérifiez que votre smartphone est connecté à Internet et que l'application est à jour. Assurez-vous que votre système Renkforce MAC608 est sous tension et à portée du routeur Wi-Fi. Si le problème persiste, essayez de désinstaller et de réinstaller l'application.

Est-ce que le Renkforce MAC608 fonctionne avec d'autres appareils de sécurité ?

Le Renkforce MAC608 est conçu pour fonctionner de manière autonome. Il n'est pas garanti qu'il soit compatible avec d'autres systèmes d'alarme ou appareils de sécurité. Consultez le manuel pour plus de détails sur les intégrations possibles.

Que faire si j'ai oublié mon code d'accès ?

Si vous avez oublié votre code d'accès, vous devrez effectuer une réinitialisation complète du système. Cela effacera tous les paramètres précédents, y compris le code d'accès. Consultez le manuel pour les étapes de réinitialisation.

Comment puis-je tester le bon fonctionnement de mon alarme ?

Pour tester le système, activez le mode test via l'application ou le panneau de contrôle. Simulez une intrusion pour vérifier que l'alarme se déclenche correctement. Assurez-vous de désactiver le mode test après le test.

MODE D'EMPLOI MAC608 Renkforce

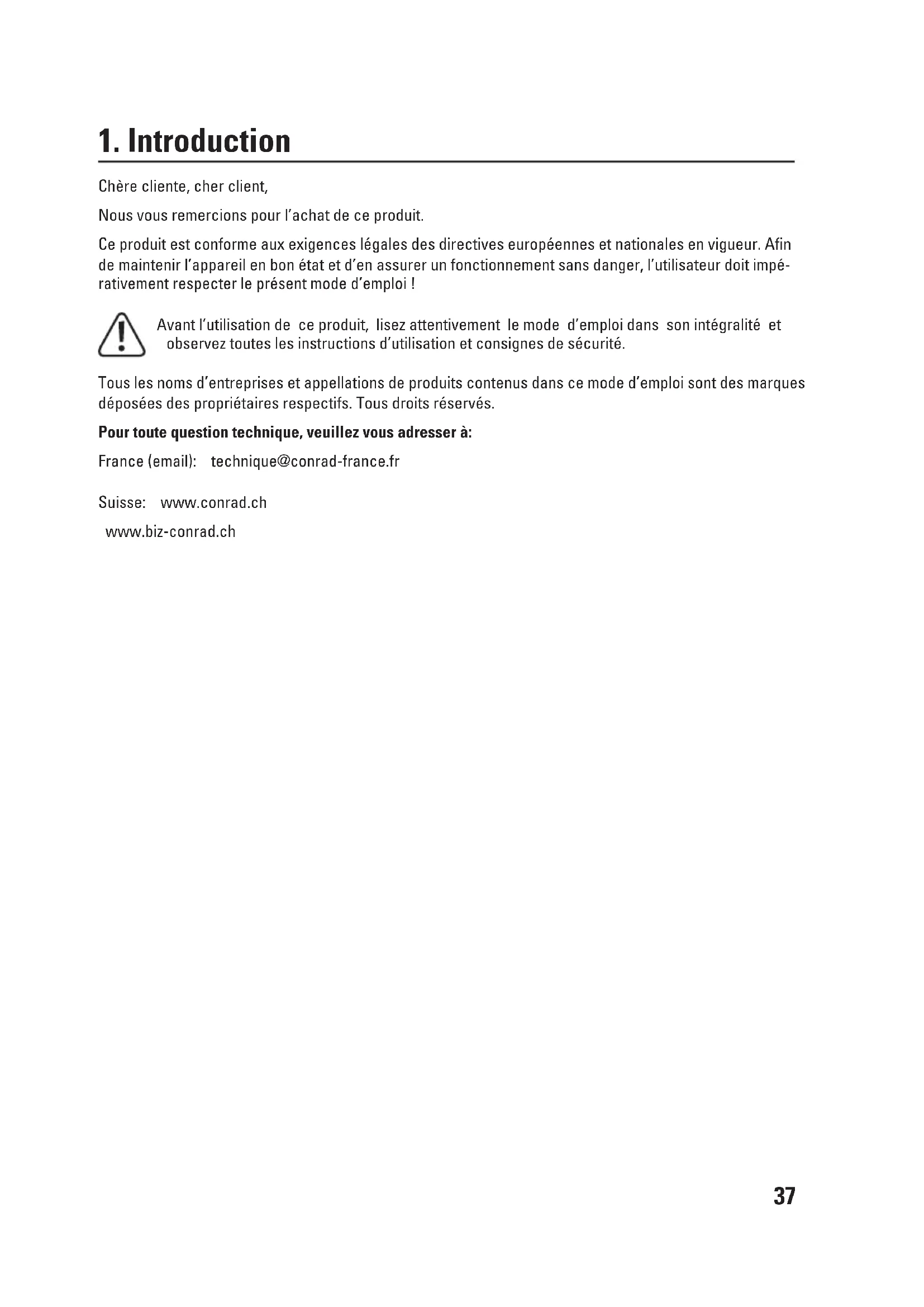

Chère cliente, cher client, Nous vous remercions pour l’achat de ce produit. Ce produit est conforme aux exigences légales des directives européennes et nationales en vigueur. Afin de maintenir l’appareil en bon état et d’en assurer un fonctionnement sans danger, l’utilisateur doit impé- rativement respecter le présent mode d’emploi ! Avant l’utilisation de ce produit, lisez attentivement le mode d’emploi dans son intégralité et observez toutes les instructions d’utilisation et consignes de sécurité. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires respectifs. Tous droits réservés. Pour toute question technique, veuillez vous adresser à: France (email): [e-mail] Suisse: www.conrad.ch www.biz-conrad.ch38

2. Utilisation conforme

Ce système d’alarme à 8 zones constitue une solution idéale pour la protection d’appartements, de bureaux et de petites entreprises contre les « petits risques ». Le système d’alarme ne convient pas pour la protection contre les risques moyens et élevés, comme ceux rencontrés dans les grandes entreprises, les édifices commerciaux ou industriels et les installations in- dustrielles. Le système d’alarme signalise tout accès non autorisé au bâtiment protégé en commutant les sorties aux- quelles vous pouvez raccorder des générateurs de signaux optiques, acoustiques ou silencieux. Le système d’alarme comporte huit zones d’alarme, un générateur de signaux interne et une prise pour une batterie au plomb disponible en option (12 V CC, 1,2 Ah) qui permet de poursuivre l’exploitation, même en cas de panne de courant. Le logement de la batterie au plomb se trouve à l’intérieur du système d’alarme. L’installation ne peut être mise en service que si elle est raccordée au réseau électrique public. Le fon- ctionnement sans batterie au plomb est possible, mais pour des raisons de sécurité, la batterie devrait néanmoins être utilisée simultanément. Pendant le service, la commande du système d’alarme est assurée par l’interrupteur à clé et par le clavier monté sur le boîtier ou encore par un interrupteur à distance externe en option. Après le montage, les réglages de base peuvent être ajustés à l’aide des interrupteurs DIP sur la platine. Le système d’alarme a uniquement été conçu pour une utilisation en intérieur dans des locaux secs. Toute autre utilisation que celle décrite précédemment est interdite et peut endommager le produit. Elle s’accom- pagne de dangers tels que courts-circuits, incendies, etc. L’ensemble du produit ne doit être ni transformé ni modifié. Il faut impérativement tenir compte des consignes de sécurité du présent mode d’emploi. Lisez attentivement le mode d’emploi et conservez-le soigneusement afin de pouvoir le consulter ultérieurement. Le système doit impérativement être protégé également par des capteurs externes (détecteurs de mouve- ment, contacts magnétiques, etc.) afin d’exclure toute intervention non autorisée sur la centrale d’alarme. Il est recommandé d‘intégrer des boucles anti-sabotage aux composants du système d‘alarme.39

3. Étendue de la livraison

• Système d’alarme à 8 zones dans un boîtier métallique verrouillable destiné à un montage mural

• 4 vis de montage et 4 chevilles pour la fixation murale du boîtier du système d’alarme

• 2 clés pour la mise en marche et l’arrêt du système d’alarme

• 2 clés pour le verrouillage du boîtier métallique

Ce symbole est utilisé pour signaler un danger pour votre santé, par ex. par un choc électrique. Un point d’exclamation placé dans un triangle attire l’attention sur des dangers particuliers lors du maniement, du fonctionnement et de l’utilisation. Le symbole de la « flèche » renvoie à des conseils et consignes d’utilisation particuliers.40

5. Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs ! Nous déclinons toute responsabilité pour les dommages matériels ou corporels qui résultent d’une manipulation de l’appareil non conforme aux spécifications ou du non-respect des présen- tes consignes de sécurité. De tels cas entraînent l’annulation de la garantie ou garantie légale. Attention ! L’installation du produit doit uniquement être effectuée par un technicien qualifié (par ex. élec- tricien) connaissant parfaitement les consignes en vigueur (par ex. VDE) ! Toute intervention non conforme au niveau de la tension du secteur représente un danger non seulement pour vous-même, mais également pour autrui ! N’effectuez pas le montage vous-même si vous n’avez pas les connaissances spécifiques pour le montage, mais adressez-vous à un spécialiste.

• Il est interdit de modifier ou de transformer le produit. Cela entraîne non seulement l’annulation de l’homologation (CE), mais aussi de la garantie.

• Le produit doit exclusivement être utilisé en intérieur, il ne doit pas être mouillé ni prendre l’humidité ! Il y a danger de mort par électrocution !

• N’utilisez pas le produit dans des locaux et conditions ambiantes inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inflammables !

• Ne pas exposer le produit à des températures extrêmes, aux rayons directs du soleil, à une humidité élevée, à de fortes vibrations ou à de fortes sollicitations mécaniques.

• Manipulez le produit avec précaution, il comporte des arêtes vives.

• Le produit n’est pas un jouet, le tenir hors de portée des enfants.

• Ne laissez jamais traîner le matériel d’emballage. Les films plastique/sachets, etc. pourraient devenir des jouets dangereux pour les enfants. Il y a risque d’étouffement.

• Lorsqu’un fonctionnement sans danger de l’appareil n’est plus garanti, il convient de mettre celui-ci hors service et d’empêcher toute remise en marche accidentelle.

• Les orages peuvent présenter un danger pour tout appareil électrique. Des surtensions dans la ligne électrique pourraient endommager l’appareil.

• N’installez pas le système d’alarme à proximité d’appareils à champs électriques puissants (téléphone portable, appareil radio, moteur électrique, etc.). Les sources de chaleur directes peuvent également provoquer des dysfonctionnements.

• Ne versez jamais de liquides sur les appareils électriques.

• Ne jamais couvrir le produit pendant le fonctionnement. Veillez toujours à une ventilation suffi- sante.

• En ce qui concerne l’installation, prévoir un disjoncteur (par ex. différentiel) sur tous les pôles pour la tension du secteur.41

• Veuillez également observer le mode d’emploi des produits pouvant être utilisés avec ce sys- tème d’alarme.

• Les travaux de réparation sont réservés aux spécialistes qualifiées ou à un atelier spécialisé.

• Si vous n’êtes pas sûr de vous lors du montage, du branchement ou de l’installation ou que des doutes persistent quant au fonctionnement de ce système d’alarme, adressez-vous à un spécialiste.

6. Éléments de commande

1. Serrure du boîtier

2. Interrupteur à clé ON / OFF

4. DEL de fonctionnement

5. DEL des zones d’alarme42

7. Remarques à propos de l’utilisation d’une batterie

• Maintenez les batteries hors de la portée des enfants. Montez et utilisez le produit en veillant à le maintenir hors de la portée des enfants.

• Il est interdit de court-circuiter, d’ouvrir et de démonter les batteries ou de les jeter dans le feu. Il y a danger d’incendie et d’explosion !

• Des batteries périmés ou usagés peuvent laisser échapper des substances chimiques qui dé- tériorent l’appareil.

• En cas de contact avec la peau, les batteries corrodées ou endommagées peuvent causer des brûlures à l’acide. En tel cas, portez des gants de protection adéquats.

Exclusivement raccorder le système d’alarme hors tension. Il ne suffit toutefois pas ici d’éteindre le système d’alarme ! Déconnectez toutes les bornes de l’alimentation électrique en retirant le fusible du circuit électrique correspondant ou en déconnectant le coupe-circuit automatique. Débranchez alors également le disjoncteur différentiel. Contrôlez ensuite la ligne d’alimentation à l’aide d’un instrument de mesure adéquat afin de vous assurer de l’absence de tension. Le cas échéant, débrancher la fiche de branchement de la batterie au plomb (disponible séparément comme accessoire). Durant le perçage des trous dans le mur, veillez à ne pas endommager par inadvertance les lignes de courant ou les conduites de gaz et d’eau ! a) Emplacement de montage du système d’alarme Choisissez l’emplacement de montage en veillant à ce que l’exploitant puisse facilement accéder au sys- tème, sans que celui-ci ne soit pourtant directement visible. Les personnes non autorisées ne doivent pas pouvoir accéder au système d’alarme en vue de le désacti- ver. Le cas échéant, nous recommandons une protection supplémentaire du l’emplacement de montage, par exemple en installant un détecteur de mouvements. Lors du choix de l’emplacement de montage, veiller à ce que votre système d’alarme ne soit pas directe- ment exposé à un rayonnement solaire intense, aux vibrations, à la poussière, à la chaleur, au froid et à l’humidité.43 b) Conseils avant le montage Avant le montage en soi du système d’alarme et des composants supplémentaires, nous vous recom- mandons de minutieusement planifier la protection optimale du bâtiment à l’aide du plan du bâtiment à surveiller. Dessinez-y les capteurs pour les portes, fenêtres, pièces, etc. à sécuriser. Tenez ici compte des particularités (par ex. angle de balayage d’un détecteur de mouvements) des différents capteurs. Cela vous permet également de mieux estimer le matériel réellement requis (par ex. longueur et nombre de brins des câbles, nombre de détecteurs de mouvements, capteurs pour portes / fenêtres, etc.). Le système d’alarme permet de configurer huit zones d’alarme. Raccordez les différents capteurs pour les détecteurs inhérents aux entrées correspondantes de la platine du système d’alarme. Les fonctions des zones d’alarme sont expliquées dans le chapitre 9.3 « Propriétés des 8 zones d’alarme ». Avant le montage, nous vous recommandons de lire toutes les informations à propos des différentes fonc- tions des zones d’alarme. Après avoir choisi un emplacement de montage approprié et déterminé la longueur et le nombre de brins des câbles requis pour le raccordement des capteurs et détecteurs, vous pouvez débuter le montage. Avant le montage du système d’alarme, il est indispensable d’introduire le câble de raccorde- ment au réseau et les câbles de raccordement des capteurs et détecteurs par l’arrière à travers l’orifice rond prévu à cet effet au centre de la paroi arrière du boîtier. Afin d’éviter tout sabotage, il est essentiel que les câbles ne soient plus visibles après la pose (par ex. pose sous crépi). Le raccordement au réseau électrique et aux câbles des capteurs et détecteurs doit être effectué après le montage. Le cas échéant, marquez les extrémités correspondantes des câbles durant la pose afin d’éviter toute confusion lors du raccordement des câbles aux capteurs. c) Pose des câbles entre les capteurs / détecteurs et le système d’alarme Montez d’abord les capteurs et détecteurs à raccorder au système d’alarme aux emplacements prévus à l’intérieur du bâtiment. Observez ici les modes d’emploi et instructions de montage des produits corres- pondants. Posez les câbles requis entre les capteurs / détecteurs et le système d’alarme en veillant à ce qu’ils ne soient pas visibles (par ex. pose sous crépi) en vue de leur raccordement après le mon- tage du système d’alarme. d) Montage du système d’alarme

• Ouvrez la façade du boîtier à l’aide de la clé fournie.

• Pour le montage, le système d’alarme comporte quatre orifices de montage sur la paroi arrière du boîtier.

• Introduisez les câbles préalablement posés à travers l’orifice rond au centre de la paroi arrière du boîtier.

• Fixez le boîtier au mur à l’aide du matériel de montage approprié. Le cas échéant, employez les vis et chevilles fournies à cet effet.44

L’installation du produit est réservée à un technicien qualifié (par ex. électricien) ! Toute intervention non conforme au niveau de la tension du secteur représente un danger non seulement pour vous-même, mais également pour autrui ! Si vous ne disposez pas des con- naissances requises, n’effectuez pas vous-même le montage, mais confiez-le à un technicien spécialisé. N’oubliez pas qu’il est interdit de raccorder le système d’alarme avant d’avoir coupé l’alimentation électrique ! À cet effet, déconnectez toutes les bornes de l’alimentation élec- trique en retirant le fusible du circuit électrique correspondant ou en déconnectant le coupe- circuit automatique. Débranchez alors également le disjoncteur différentiel. Contrôlez ensuite la ligne d’alimentation à l’aide d’un instrument de mesure adéquat afin de vous assurer de l’absence de tension. a) Raccordement au réseau électrique public Le boîtier du système d’alarme abrite une borne à vis pour les câbles à trois brins prévus pour le raccorde- ment du système d’alarme à la tension du secteur. Afin d’éviter toute détérioration du produit, raccordez les câbles correspondants (de couleurs identiques) entre eux ! Pour ce faire, raccordez respectivement les différents câbles à la borne à vis en veillant à ce qu’ils aient la bonne couleur : L = phase (câble brun), N = conducteur neutre (câble bleu) et PE = conduc- teur de protection (câble jaune-vert). À cet effet, enfoncez les extrémités dénudées des différents brins dans les contacts prévus à cet effet puis fixez-les à l’aide des vis. Afin d’éviter qu’il ne se détache, fixez ensuite le câble du réseau électrique sous le pont en plastique noir en serrant à fond la vis de la borne. b) Raccordement d’une batterie au plomb Afin de maintenir le fonctionnement du système d’alarme, même dans le cas d’une panne d’électricité, il convient de raccorder une batterie au plomb (12 V/DC, avec au moins 1,2 Ah) au système. À cet effet, bran- chez les deux connecteurs à fiches sur le câble rouge (borne « + ») et le câble noir (borne « - ») – Respectez également la polarité afin d’éviter toute détérioration du produit. N’activez la tension de service qu’après la fin de tous les travaux de raccordement et le réglage individuel des interrupteurs DIP !45

10. Le panneau de commande

1. Interrupteur à clé ON / OFF

• Lorsque l’interrupteur à clé est tourné en position « ON », les zones Z7 et Z8 sont armées. Pour que les zones Z1 - Z6 puissent être armées, les zones Z7 et Z8 doivent déjà être armées. Les zones Z1 – Z6 sont ensuite armées et désarmées pour l’entrée d’un mot de passe sur le clavier ou par l’interrupteur à distance externe en option. Pour réarmer le système après le déclenchement d’une alarme, tournez l’interrupteur à clé en position « OFF ».

• Lorsque l’interrupteur à clé se trouve en position « OFF », toutes les zones (Z1 à Z8) sont désactivées.

• Pour armer ou désarmer les zones Z1 à Z6, saisissez le mot de passe défini. Pour définir un mot de passe individuel, procédez de la manière décrite dans la section « 11. b Réglages du mot de passe ».

• En cas de déclenchement d’une alarme, vous devez tourner l’interrupteur à clé en position « OFF » pour désacti- ver l’alarme.

• Lorsque l’interrupteur à clé se trouve en position « OFF », le clavier est également désactivé.

3. Témoins des fonctions (DEL)

• DEL « ON » allumée en permanence : l’interrupteur à clé se trouve en position « ON ».

• DEL « ON » clignote lentement : mode de programmation du mot de passe.

• DEL « POWER » allumée en permanence : le système est alimenté en courant.

• DEL « READY » allumée en permanence : toutes les zones d’alarme se trouvent en mode « normal » (NC = normalement fermé).

• La DEL « ALARM » s’allume en cas de déclenchement d’une alarme dans une zone d’alarme armée.

• La LED « ARMED » clignote pendant l’activation (pendant la durée d’armement et de désarmement) et reste ensuite allumée sans clignoter quand le système est armé via le clavier.46

4. DEL des zones d’alarme

• Éteinte : la zone d’alarme correspondante n’est pas armée (mode NC, état normal)

• Le détecteur de cette boucle est déclenché ou la boucle d’alarme est interrompue. Avant l’activation, localiser la cause et supprimer un contact ouvert ou l’interruption de la boucle d’alarme.

• Clignotement rapide : déclenchement d’une alarme au sein d’une zone d’alarme armée

• Clignotement lent : un clignotement rapide signalise le déclenchement d’une alarme dans une zone. Si vous tournez ensuite l’interrupteur à clé en position « OFF », la DEL de la zone d’alarme correspondante clignote lentement.

11. Raccordement des composants de surveillance

Lors de la livraison du système d’alarme, les zones d’alarme sont fermées par des pontages de court- circuit.47 Entrées 1 à 8 pour les détecteurs à contact NC

• Normalement en mode NC (NC = normalement fermé, cela signifie que le contact s’ouvre en présence d’une alarme). Procédez de la manière suivante pour le raccordement de détecteurs à contact NC : Ce croquis montre un exemple de raccordement des détecteurs avec les contacts NC.

• Les zones d’alarme non utilisées restent fermées par des pontages de court-circuit. Sortie des voyants de signalisation (max. 40 mA) Les sorties de signaux suivantes sont disponibles : Prise « RE » : système d’alarme opérationnel Prise « AL » : déclenchement du système d’alarme (l’alarme est activée) Prise « AR » : système d’alarme armé En cas d’activation, chaque sortie délivre une tension de 12 V/CC (respectivement max. 40 mA). Pour cette raison, installer une résistance série adéquate en cas de raccordement d’une DEL. Sortie pour élément de commande externe (REMOTE) Prise pour un interrupteur installé à un autre emplacement du bâtiment pour l’armement et la désactivation du système d’alarme. Sorties d’alarme (NO / NC)

• « Output 1 » : pour le raccordement d’un flash d’alarme ou d’un composeur automatique

• « Output 2 » : pour le raccordement d’un système d’alarme (12 V/CC, max. 1 A)

• Les deux sorties d’alarme sont des contacts à relais sans potentiel

• Bornes d’alimentation avec une tension de sortie 12 V DC48 Bornes d’alimentation avec une tension de sortie 12 V DC Les deux bornes, positive et négative, permettent d’alimenter en courant continu (12 V/DC, max. 1 A) les capteurs, détecteurs, radars et la sirène d’alarme. a) Réglages de l’heure Les réglages de l’heure pour la durée de l’alarme ainsi que les temporisations des alarmes en cas d’entrée ou de sortie non autorisée peuvent être effectués sur la platine dans le boîtier du système d’alarme à l’aide des interrupteurs DIP « T1 », « T2 » et « T3 » en les configurant de la manière suivante : Interrupteur DIP « T1 » : temporisation à la sortie : temporisation du déclenchement de l’alarme réglable de 15 secondes à 4 minutes (uniquement zones d’alarme Z1 et Z2) Position du cavalier Durée OFF OFF OFF 15 secondes OFF OFF ON 30 secondes OFF ON OFF 45 secondes OFF ON ON 60 secondes ON OFF OFF 90 secondes ON OFF ON 2 minutes ON ON OFF 3 minutes ON ON ON 4 minutes Interrupteur DIP « T2 », temporisation à l’entrée : temporisation du déclenchement de l’alarme réglable de 15 secondes à 4 minutes (uniquement zone d’alarme Z1) Position du cavalier Durée OFF OFF OFF 15 secondes OFF OFF ON 30 secondes OFF ON OFF 45 secondes OFF ON ON 60 secondes ON OFF OFF 90 secondes ON OFF ON 2 minutes ON ON OFF 3 minutes ON ON ON 4 minutes49 Interrupteur DIP « T3 », sortie d’alarme (durée de l’alarme) : durée réglable de 5 secondes à 15 minutes (uniquement zones d’alarme Z1 et Z7) Position du cavalier Durée OFF OFF OFF 5 secondes OFF OFF ON 30 secondes OFF ON OFF 2 minutes OFF ON ON 3 minutes ON OFF OFF 5 minutes ON OFF ON 8 minutes ON ON OFF 12 minutes ON ON ON 15 minutes Observez ici les dispositions légales et communales en vigueur ! En Allemagne, la durée maxi- male de l’alarme ne doit pas être supérieure à 3 minutes (= 180 secondes). Cette durée peut toutefois varier d’un endroit et d’une commune à l’autre (par ex. dans les stations thermales). b) Réglages du mot de passe L’élément « SW1 » sur la platine est préparé en usine pour le réglage d’un mot de passe individuel pour l’uti- lisation du système d’alarme. Commutez d’abord les interrupteurs DIP en position « SW1 » en procédant de la manière décrite dans l’étape de programmation <1> puis modifiez le mot de passe à l’aide du clavier en procédant de la manière décrite dans l’étape de programmation <2>. Déplacez ensuite tous les cavaliers en position « SW1 » en position « OFF ». Étape de program- mation Position du cavalier

Dans le tableau, UUUU correspond au nouveau mot de passe.50 c) Caractéristiques des 8 zones d’alarme « Z1 » : boucle d’alarme avec temporisation à l’entrée ou à la sortie

• Temporisation à la sortie : en cas d’armement de la zone d’alarme via le clavier ou l’interrupteur externe (REMOTE), elle bascule, après une temporisation à la sortie, de « T1 » à l’état normal armé. Les contacts à ouverture de cette boucle d’alarme doivent déjà être fermés ou être fermés pendant le temps de sortie – Le cas contraire, une alarme est déclenchée.

• Temporisation à l’entrée : si le système est armé, la zone d’alarme doit être désarmée avant écoulement de la durée « T2 » programmée via le clavier ou l’interrupteur externe (REMOTE). Le cas contraire, une alarme est déclenchée. « Z2 » : boucle d’alarme avec temporisation à la sortie En cas d’armement de la zone d’alarme via le clavier ou l’interrupteur externe (REMOTE), elle bascule, après une temporisation à la sortie, de « T1 » à l’état normal armé. Les contacts à ouverture de cette boucle d’alarme doivent déjà être fermés ou être fermés pendant le temps de sortie – Le cas contraire, une alarme est déclenchée. Boucles d’alarme « Z3 » à « Z6 » à déclenchement immédiat Lorsque le système d’alarme est armé via le clavier ou l’interrupteur externe (REMOTE), une alarme est immédiatement déclenchée en cas de modification de la résistance. « Z7 » : boucle d’alarme 24 heures Dans la position « ON » de l’interrupteur à clé, la boucle d‘alarme Z7 est surveillée en permanence (boucle d’alarme 24 heures sur 24). Le déclenchement d’un capteur de la boucle d’alarme ou la coupure de la boucle d’alarme déclenche immédiatement une alarme. Le déclenchement de l’alarme active le signal acoustique interne et les sorties à relais sans potentiel « Output 1 » et « Output 2 ». « Z8 » : boucle d’alarme 24 heures (alarme silencieuse antisabotage) Pour la position « ON » de l’interrupteur à clé, la boucle d‘alarme Z8 est surveillée en permanence (boucle d’alarme 24 heures sur 24). Le déclenchement d’un capteur de la boucle d’alarme ou la coupure de la boucle d’alarme déc- lenche immédiatement une alarme. En cas de déclenchement de l’alarme, seule la sortie à relais sans potentiel « Output 1 » est activée immédiatement. Aucun signal acoustique interne n’est encore déclenché. Pour cette raison, la boucle d’alarme peut être utilisée comme « alarme silencieuse » (par ex. pour un cadran téléphonique en option). Les zones d’alarme Z1 - Z6 ne peuvent être armées que si les zones Z7 et Z8 ont auparavant été armées avec l’interrupteur à clé. Z1 - Z6 ne déclenchent l’alarme que si Z7 et Z8 ont été armées au moyen de l’interrupteur à clé et que l’activation de Z1 - Z6 intervient ensuite au moyen du clavier ou à distance.51

12. Entretien et nettoyage

a) Entretien Contrôlez régulièrement la sécurité technique de votre système en vous assurant par ex. de l’absence d’endommagements au niveau des câbles et des boîtiers. Si un fonctionnement sans risque du système n’est plus assuré, il convient de le mettre hors service et de le sécuriser afin d’éviter toute utilisation accidentelle. Débranchez le système du réseau électrique puis débranchez la batterie ! Une utilisation sans danger n’est plus garantie lorsque :

• le système, le bloc secteur ou les câbles de raccordement sont visiblement endommagés

• le système ou le bloc d’alimentation ne fonctionnent plus

• le système a été stocké dans des conditions défavorables pendant une période prolongée ou

• en cas de contrainte élevée durant le transport b) Nettoyage Avant de procéder au nettoyage ou à la maintenance du système, respectez impérativement les consignes de sécurité suivantes :

• L’ouverture des boîtiers et le démontage des pièces risquent de mettre à nu des pièces sous tension. Avant tout entretien ou réparation, il convient donc de débrancher le système de toutes les sources de tension.

• Les condensateurs montés dans l’appareil peuvent être encore chargés, même après avoir débranché l’appareil de toutes les sources de tension.

• Ne remplacez jamais vous-même les câbles de raccordement défectueux. En tel cas, débranchez-les du secteur et confiez la réparation à un technicien qualifié.

• Les réparations doivent uniquement être effectuées par un technicien spécialisé connaissant parfaite- ment les risques potentiels encourus et les prescriptions spécifiques en vigueur.52

a) Généralités À la fin de sa durée de vie, éliminez le produit conformément aux dispositions légales en vigueur. b) Batteries Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères ! Les batteries qui contiennent des substances toxiques sont caractérisées par les symboles ci- contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (vous trouverez la désignation sur la batterie, par ex. au-dessous des symboles de poubelles figurant à gauche). Vous pouvez rendre gratuitement vos batteries usées aux déchetteries communales, dans nos succursales et dans tous les points de vente de batteries. Vous répondez ainsi aux exigences légales et contribuez à la protection de l’environnement.

14. Caractéristiques techniques
