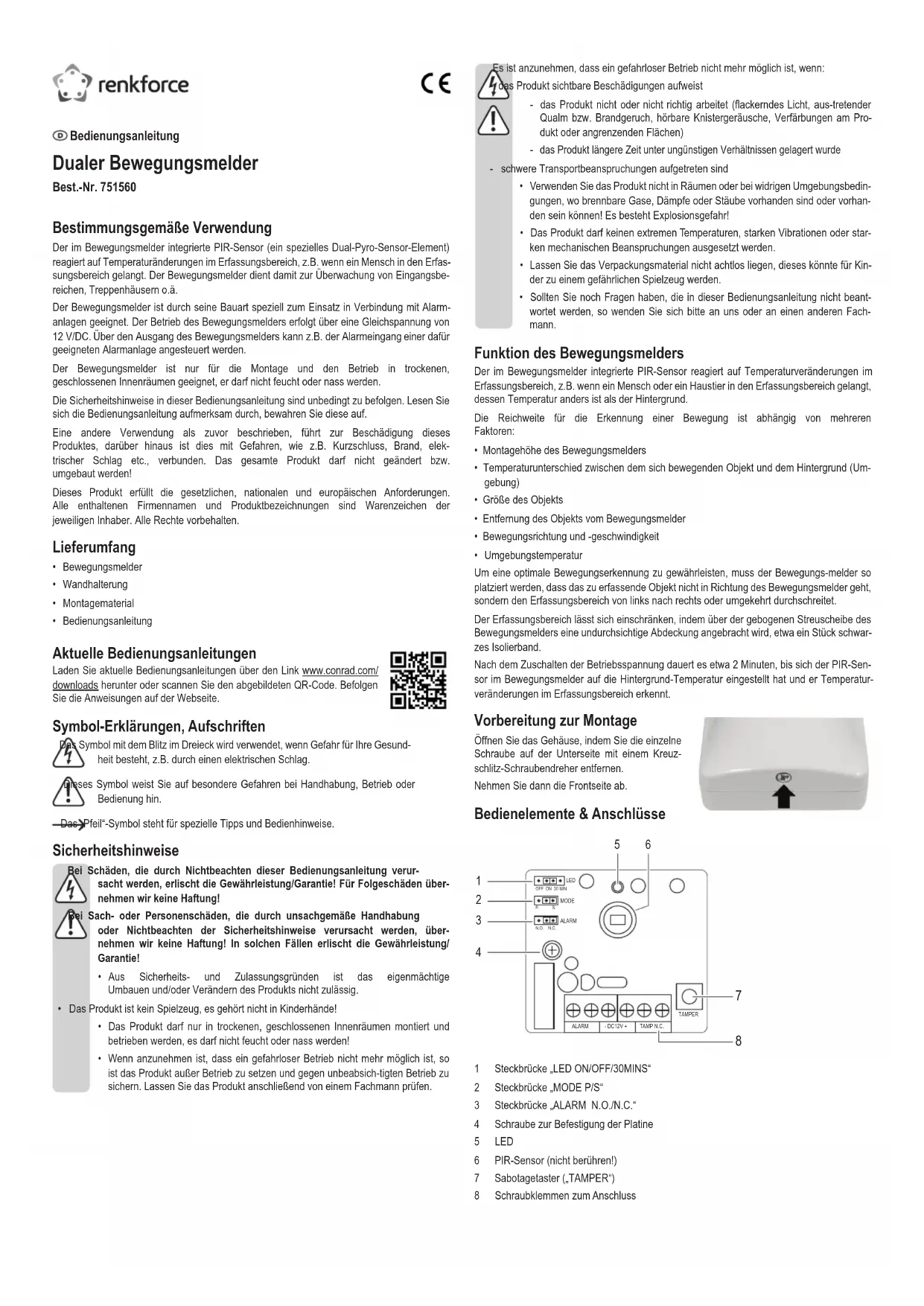

MODE D'EMPLOI 751560 Renkforce

Détecteur de mouvement double

N° de commande 751560

Utilisation conforme

Le capteur PIR (un composant de capteur dual-pyro spécial) intégré dans le détecteur de mouvement réagit aux changements de température dans la zone de détection, par ex. quand une personne y pénètre. Le détecteur de mouvement sert à surveiller des zones d'entrée, des cages d'escalier, etc.

Grâce à sa conception spéciale, le détecteur de mouvement convient à une utilisation avec des systèmes d'alarme. Le détecteur de mouvement fonctionne avec une tension continue de 12 V/CC. Sur la sortie du détecteur de mouvement, l'entrée de l'alarme d'un système d'alarme approprié peut p. ex. être déclenchée.

Le détecteur de mouvement est uniquement destiné à un montage et à une utilisation à l'intérieur de locaux fermés et secs. Il ne doit pas être humide ou mouillé.

Il faut impérativement tenir compte des consignes de sécurité de ce manuel d'utilisation. Lisez attentivement le manuel d'utilisation et conservez-le soigneusement.

Toute utilisation autre que celle décrite précédemment peut endommager cet appareil. Par ailleurs, elle peut entraîner des risques de court-circuit, d'incendie, de décharge électrique, etc. Aucun composant du produit ne doit être modifié ni transformé !

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Détecteur de mouvement - Support mural - Matériel de montage - Mode d'emploi

Mode d'emploi actualisé

Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR. Suivez les instructions figurant sur le site Web.

Explications des symboles, inscriptions

Symbole avec l'éclair dans un triangle est utilisé pour signaler un danger pour votre santé, p. ex. une électrocution.

Ce symbole indique les risques spécifiques lors du maniement, du service et de l'utilisation.

Le symbole de la « flèche » renvoie à des conseils et à des consignes d'utilisation particuliers.

Consignes de sécurité

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne

L'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité ! Dans de tels cas, la garantie prend fin !

- Pour des raisons de sécurité et d'homologation, il est interdit de modifier la construction ou de transformer l'appareil soi-même.

• Ce produit n'est pas un jouet; gardez-le hors de la portée des enfants !
• Le produit doit uniquement être monté et utilisé à l'intérieur, dans des locaux fermés et secs; il ne doit ni prendre l'humidité ni être mouillé !
• S'il s'avère qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors service et protégé contre toute utilisation involontaire. Faites ensuite contrôler le produit par un spécialiste.

Un fonctionnement sans risque n'est plus assuré lorsque : - l'appareil présente des dommages visibles

- l'appareil ne fonctionne plus ou pas correctement (lumière vacillante, fumée épaisse ou odeur de brûlé, crépitements audibles, décolorations du produit ou des surfaces adjacentes)

l'appareil a été conservé pendant une longue durée dans des conditions défavorables

l'appareil a subi des conditions de transport difficiles

• N'utilisez pas le produit dans des locaux et des environnements inappropriés, contenant ou susceptibles de contenir des gaz, des vapeurs ou des poussières inflammables ! Risque d'explosion !
• Le produit ne doit pas être exposé à des températures extrêmes, à de fortes vibrations ou à de fortes contraintes mécaniques.
• Ne laissez pas traîner le matériel d'emballage, cela pourrait constituer un jouet dangereux pour les enfants.
• S'il vous reste encore des questions après la lecture de ce mode d'emploi, veuillez nous contacter ou vous adresser à un spécialiste.

Fonctionnement du détecteur de mouvement

Le capteur PIR intégré dans le détecteur de mouvement réagit aux variations de température dans la zone de détection, p. ex. quand une personne ou un animal domestique dont la température diffère de la température se trouve dans cette zone.

La portée nécessaire pour la détection d'un mouvement dépend de plusieurs facteurs :

• Hauteur de montage du détecteur de mouvement - Différence de température entre l'objet en mouvement et l'arrière-plan (environnement) • Taille de l'objet - Éloignement de l'objet par rapport au détecteur de mouvement • Orientation et vitesse du mouvement • Température ambiante

Le détecteur de mouvement doit être placé de sorte que l'objet à détecter ne se dirige pas vers le détecteur, mais qu'il se déplace plutôt dans la zone de détection, de gauche à droite et inversement afin de garantir une identification optimale du mouvement.

Vous pouvez réduire la zone de détection en installant un cache opaque sur le verre diffuseur courbe du détecteur de mouvement, p. ex. un morceau de ruban isolant noir.

Après l'application de la tension d'alimentation, il faut environ 2 minutes pour que le capteur PIR dans le détecteur de mouvement se règle sur la température de fond et détecte les changements de température dans la zone de détection.

changements de température dans la zone de détection.

Préparation pour le montage

Ouvrez le boîtier en dévissant la vis unique sur la face inférieure à l'aide d'un tournevis cruciforme.

Retirez ensuite la façade.

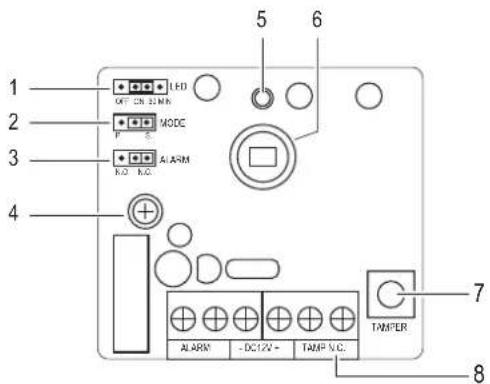

Éléments de commande et connexions

1 2 3 4 5 6 7 8 OFF CN 2.0MHz MODE R.O. R.C. ALARM ALARM - DC12V+ TAMF N.C. TMPER

1 Pont enfichable « LED ON/OFF/30MINS » 2 Pont enfichable « MODE P/S » 3 Pont enfichable « ALARM N. O./N. C. » 4 vis pour fixer la platine 5 Voyant LED 6 Capteur PI (ne le touchez pas!) 7 Bouton antisabotage (« TAMPER ») 8 Bornes à vis pour le raccordement

Montage et raccordement

Tenez compte du chapitre « Consignes de sécurité ». Important !

Le détecteur de mouvement ne doit pas être connecté à la tension du réseau. Il n'est prévu que pour une tension de fonctionnement de 12 V/CC.

Le relais n'est par conséquent pas adapté pour commuter la tension du réseau. Il ne peut commuter qu'une tension de 24 V/CC max. et un courant de 100 mA max.

• Le détecteur de mouvement ne doit être raccordé que lorsqu'il est hors tension.
• Montez le détecteur de mouvement avec le support mural uniquement sur un support stable, p. ex. un mur en maçonnerie. Selon la surface de montage, utilisez des vis et, le cas échéant, des chevilles appropriées. Nous recommandons une hauteur de montage de 2 à 3 m.
• Le détecteur de mouvement doit être monté de manière à être hors de portée des enfants.
• Montez le support mural dans la bonne orientation sur le mur en utilisant deux vis appropriées et des chevilles si nécessaire. La flèche de la figure de droite indique le « haut ».

Attention!

Veillez à ne pas endommager les câbles/conduites en perçant ou en vissant !

• Retirez la platine du détecteur de mouvement hors du boîtier après avoir dévissé les vis (4).
• Il n'y a pas encore de trous pour le passage des câbles à l'arrière du boîtier.

Percez un trou (A) à travers l'empreinte. Le diamètre du trou dépend des câbles de connexion utilisés.

- Fixez l'arrière du boîtier au support mural avec l'une des vis fournies. Il est utile de percer un petit trou au point (B) ou de transpercer le plastique avec une pointe.

Assurez-vous que le trou ne soit pas trop grand. Sinon, l'arrière du boîtier ne pourra pas être monté sur le support mural.

• Replacez la platine et fixez-la avec les vis (4) qui ont été retirées au début.
• Faites passer le câble de raccordement à travers le trou préalablement percé (A).

B) Branchement

Bornes à vis « DC12 V +/- »

Connecte ces deux bornes à vis avec l'alimentation électrique, p. ex. d'un système d'alarme approprié. Veillez à la bonne polarité.

Bornes à vis « TAMP N. C. »

Il s'agit d'un contact antisabotage sans potentiel. L'ouverture du boîtier coupe le contact, ce qui peut déclencher une alarme du système d'alarme connecté.

La capacité de charge du contact est de 12 V/CC max. et 50 mA max.

Bornes à vis « ALARM

Il s'agit d'un contact de relais sans potentiel. Le pont enfichable « MODE P/S » (2) permet de commuter le fonctionnement entre contact NC (ouvert) et contact NO (fermé).

Le contact de relais est déclenché lorsque le détecteur de mouvement détecte une variation de température dans la zone de détection.

La capacité de charge des contacts est de 24 V/CC max. et 100 mA max.

C) réglage des ponts enfichables

Pont enfichable « LED ON/OFF » (1)

Position « ON » Le témoin LED s'allume lorsqu'un mouvement est détecté dans la zone de détection ou que le boîtier est ouvert et que le contact antisabotage est déclenché.

Position « OFF » Le témoin LED est désactivé en permanence. Cela peut être utilisé lorsque le processus de commutation (lorsqu'une variation de température est détectée dans la zone de détection) du détecteur de mouvement ne doit pas être visible/reconnaissable dans l'obscurité.

Position « 30 MIN » Le voyant LED clignote pendant 2 minutes pendant le délai de mise sous tension, puis passe en mode test de marche pendant 30 minutes pour permettre à l'installateur d'effectuer le test de marche; ensuite, le voyant LED s'éteint automatiquement. L'extinction automatique du voyant est préférée par les installateurs de systèmes qui ne souhaitent pas rouvrir le boîtier du capteur pour remettre le cavalier en position OFF et désactiver le voyant après le test de marche.

A B

Pont enfichable « mode p/s » (2)

Position « S » Le détecteur de mouvement se déclenche immédiatement en cas de variation de température dans la zone de détection.

Position « P » Le détecteur de mouvement ne se déclenche que s'il détecte à nouveau une variation de température dans la zone de détection en l'espace de 10 secondes. Ce réglage peut être utilisé par exemple quand de fausses alarmes se produisent en raison des conditions ambiantes existantes.

Pont enfichable « ALARM » (3)

Position « N. C. » Les bornes à vis « ALARM » fonctionnent comme des contacts NC (ouvert 'ouvre.

Position « N. O. » Les bornes à vis « ALARM » fonctionnent comme des contacts NO (fermé e ferme.

Mise en service

• Si vous avez effectué tous les raccordements et tous les réglages, placez alors la façade du boîtier dans la bonne orientation et vissez-la fermement.
• Dirigez le détecteur de mouvement vers la zone de surveillance souhaitée.
• Mettez la source d'alimentation en marche.

Ensuite, le détecteur de mouvement a besoin de 2 minutes jusqu'à ce que le capteur PIR se soit adapté à la température ambiante de la zone de détection.

Pendant ce temps, le voyant LED (5) clignote en rouge, à condition que le Pont enfichable « LED ON/OFF » (1) soit activé (« ON »).

À l'issue des 2 minutes, le détecteur de mouvement est opérationnel et le relais commute s'il détecte une variation de température dans la zone de détection.

Maintenance et nettoyage

Cet appareil ne nécessite aucun entretien. L'entretien ou les réparations doivent uniquement être effectués par un spécialiste.

Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. N'appuyez pas trop fort sur la lentille du capteur PIR.

N'utilisez pas de produits de nettoyage agressifs, chimiques ou abrasifs car cela peut causer des décolorations, voire même des modifications du matériau de la surface.

Recyclage

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Puissance absorbée.... env. 15 mA

Capacité de charge des contacts.... Connexion « ALARM » : max. 24 V/CC, 100 mA Connexion « TAMP N. C. » : max. 12 V/CC, 50 mA

Type de contact.... Connexion « ALARM » : Relais ; fonction commutable entre contact NC (ouvert) et contact NO (fermé) Connexion « TAMP N. C. » : Touche, contact NC (Ouvert)

Durée de commutation

(Connexion « ALARM »).... env. 2 - 3 secondes (en cas de détection d'une variation de température dans la zone de détection)

Angle de détection PIR.... 85° (horizontal)

Portée PIR.... env. 12 m (voir le chapitre « Fonctionnement du détecteur de mouvement »)

Conditions ambiantes.... Température : de -10 °C à + 55 °C; humidité relative de l'air : max. 90 % sans condensation

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
