BEDIENUNGSANLEITUNG SAP-702 Renkforce

Mini-Verstärker SAP-702

Best.-Nr. 346384 Seite 2 - 14

1. Einführung......3
2. Bestimmungsgemäße Verwendung....4
3. Symbolerklärungen ....4
4. Sicherheitshinweise....5
5. Aufstellung....6
6. Anschluss- und Bedienelemente ....7
7. Anschluss....8

a) Anschluss der Cincheingänge ....8
b) Anschluss der Lautsprecherausgänge....9
c) Anschluss der Netzversorgung....10

1. Bedienung 11

a) Ein- und Ausschalten....11
b) Allgemeine Funktionen....11
c) Betrieb mit externen Geräten....11

1. Handhabung....12

2. Wartung....12

3. Reinigung....13
4. Behebung von Störungen....13
5. Technische Daten....14
6. Entsorgung....14

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87

Fax-Nr.: 0 18 05 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Fest netz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.)

E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“.

Mo. – Fr. 8.00 bis 18.00 Uhr

Österreich: www.conrad.at

Schweiz: Tel.-Nr.: 0848 / 80 12 88

Fax-Nr.: 0848 / 80 12 89

E-Mail: [e-mail]

Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Der Verwendungsbereich des Mini-Verstärkers umfasst den Einsatz in Musikanlagen im privaten Bereich.

Das Gerät dient zur Verstärkung von niederpegeligen Audiosignalen.

Der Mini-Verstärker wird zwischen die zu verstärkende Signalquelle und die Lautsprecher geschaltet.

Dieses Produkt ist nur für den Anschluss an 230 V/50 Hz Wechselspannung zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Die Sicherheitshinweise sind unbedingt zu befolgen.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

3. Symbol-Erklärungen

Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen bzw. -elementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.

Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann anschließen oder es müssen anschlussfertige Leitungen verwendet werden.

Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.

Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

4. Sicherheitshinweise

äden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

h- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Das Gerät ist in Schutzklasse II aufgebaut. Als Spannungsquelle für den Mini-Verstärker darf nur eine ordnungsgemäße Netzsteckdose (230 V/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Stellen Sie sicher, dass beim Aufstellen des Produktes die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Sollte der Mini-Verstärker oder seine Netzleitung Beschädigungen aufweisen, so berühren Sie ihn nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsau - tomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine Fachwerkstatt.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungssautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Fassen Sie den Netzstecker des Mini-Verstärkers niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15cm zu anderen Gegenständen ein.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spiel -zeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem Fachmann in Verbindung.

5. Aufstellung

Berücksichtigen Sie bei der Wahl des Aufstellortes die Raumgegebenheiten, wie z.B. die Lage der nächsten Steckdose etc. Achten Sie bei der Auswahl des Aufstellortes auch darauf, dass direktes Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.

Betreiben Sie den Mini-Verstärker nur auf einem stabilen, waagerechten Untergrund. Es muss eine ausreichende Luftzirkulationsmöglichkeit für das Gerät gegeben sein, um die entstehende Hitze abführen zu können. Stellen Sie den Mini-Verstärker deshalb nur auf glatte Oberflächen, nicht auf Teppiche etc. Decken Sie die Lüftungsschlitze des Gehäuses nicht ab.

Ein Nichtbeachten dieses Hinweises könnte eine Beschädigung des Gerätes nach sich ziehen.

Bohren oder Schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das Gehäuse. Dadurch wird das Gerät beschädigt.

Angesichts der Vielfalt der verwendeten Lacke und Polituren bei Möbeln, ist nicht auszuschließen, dass die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf den Möbeln hinterlassen könnten. Das Gerät sollte deshalb nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen gestellt werden.

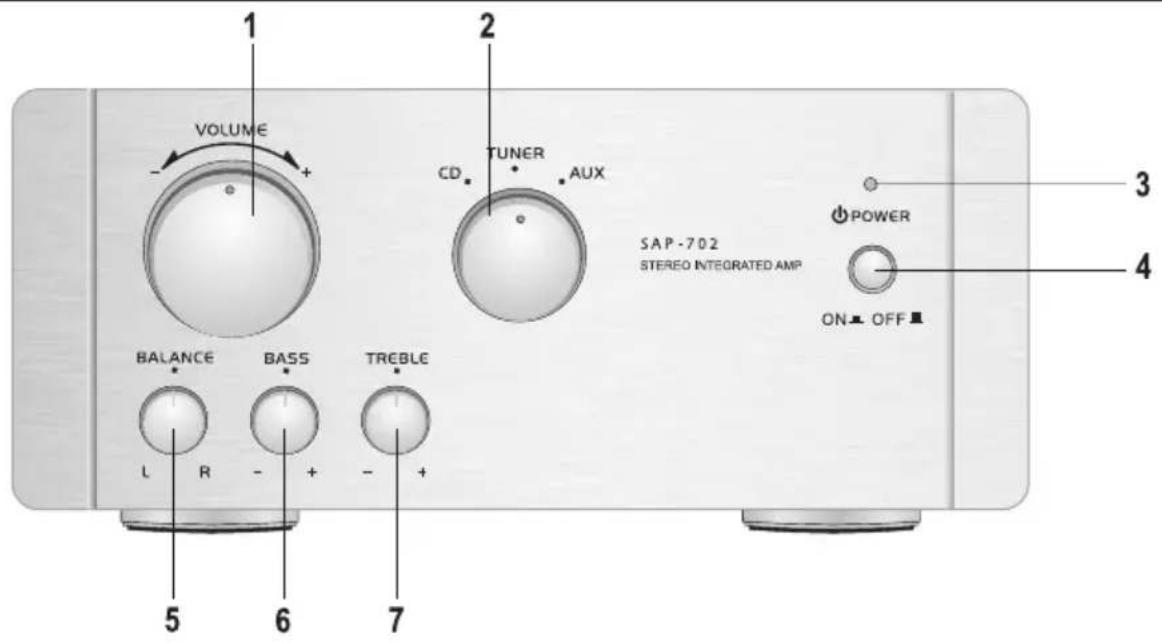

6. Anschluss- und Bedienelemente

(1) Lautstärkeregler VOLUME
(2) Eingangswahlschalter
(3) Anzeige POWER
(4) Netzschalter
(5) Regler BALANCE
(6) Regler BASS
(7) Regler TREBLE

(8) Netzleitung
(9) Lautsprecherausgang R
(10) Lautsprecherausgang L
(11) Anschluss AUX
(12) Anschluss TUNER
(13) Anschluss CD

7. Anschluss

Stellen Sie sicher, dass vor dem Anschluss des Gerätes der Netzstecker ausgesteckt und der Lautstärkeregler VOLUME (1) auf Minimum gedreht ist (Linksanschlag). Schalten Sie vor dem Anschluss des Gerätes alle anderen Geräte, die mit dem Mini-Verstärker verbunden werden sollen aus.

a) Anschluss der Cincheingänge

Benutzen Sie zum Anschluss der Cincheingänge nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Eingänge des Mini-Verstärkers nur Quellen mit einem Cinchausgang angeschlossen werden.

An die Stereo-Cincheingänge des Mini-Verstärkers können Geräte mit LINE Ausgangspegel, z.B. ein CD Spieler oder Kassettendeck etc. angeschlossen werden.

Die Eingänge sind nicht für den direkten Anschluss eines Plattenspielers geeignet. In diesem Fall muss ein Entzerrer-Vorverstärker vorgeschaltet werden.

• Die weiße Cinchbuchse des Mini-Verstärkers wird mit dem linken Cinchausgang der jeweiligen Ansteuerquelle (z.B. CD-Player) verbunden.
• Die rote Cinchbuchse des Verstärkers wird mit dem rechten Cinchausgang der jeweiligen Ansteuerquelle (z.B. CD-Player) verbunden.

Anschluss AUX (11)

Schließen Sie an diese Anschlüsse die Cinchausgangsbuchsen eines Kassettenrecorders, Videorekorders, Satelliten-receivers etc. an.

Anschluss TUNER (12)

Schließen Sie an diese Anschlüsse die Cinchausgangsbuchsen des Radiogerätes an.

Anschluss CD (13)

Schließen Sie an diese Anschlüsse die Cinchausgangsbuchsen des CD Spielers an.

b) Anschluss der Lautsprecherausgänge

Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie alle Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“).

Verbinden Sie die Lautsprecher direkt mit dem Mini-Verstärker.

Verwenden Sie keine Kopfhöreradapter oder Verteilerboxen. Im Zweifelsfall sollten Sie mit einem Fachmann Rücksprache halten.

Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind, also die Plus- und Minus-Kenn zeichen übereinstimmen.

Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von 8-16 Ohm entwickelt. Schließen Sie an die Ausgänge jeweils nur eine Lautsprecherbox an.

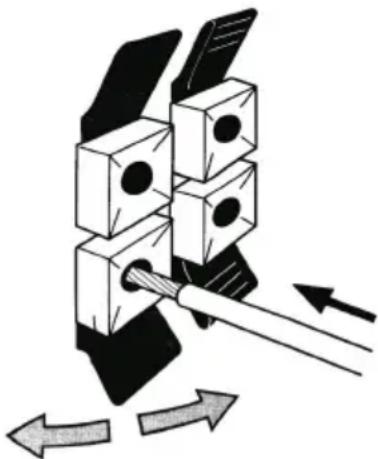

- Die Lautsprecherklemmen öffnen sich, wenn Sie auf die rote bzw. schwarze Plastikfläche drücken. Stecken Sie nun das abisolierte Lautsprecherkabel in die Öffnung und lassen Sie die Plastikfläche wieder los. Das Lautsprecherkabel ist festgeklemmt und ein sicherer Kontakt gewährleistet.

Schließen Sie das rechte Lautsprecherpaar an den Lautsprecherausgang R (9) an:

• Verbinden Sie den (+)-Pol des rechten Lautsprechers mit der roten Lautsprecherklemme.
• Verbinden Sie den (-)-Pol des rechten Lautsprechers mit der schwarzen Lautsprecherklemme.

Schließen Sie das linke Lautsprecherpaar an den Lautsprecherausgang L (10) an:

• Verbinden Sie den (+)-Pol des linken Lautsprechers mit der roten Lautsprecherklemme.
• Verbinden Sie den (-)-Pol des linken Lautsprechers mit der schwarzen Lautsprecherklemme.

c) Anschluss der Netzversorgung

Der Netzschalter (4) des Mini-Verstärkers muss ausgeschaltet sein.

- Stecken Sie den Netzstecker der Netzleitung (8) in eine Steckdose (230 V/50 Hz) des öffentlichen Stromversorgungs netzes.

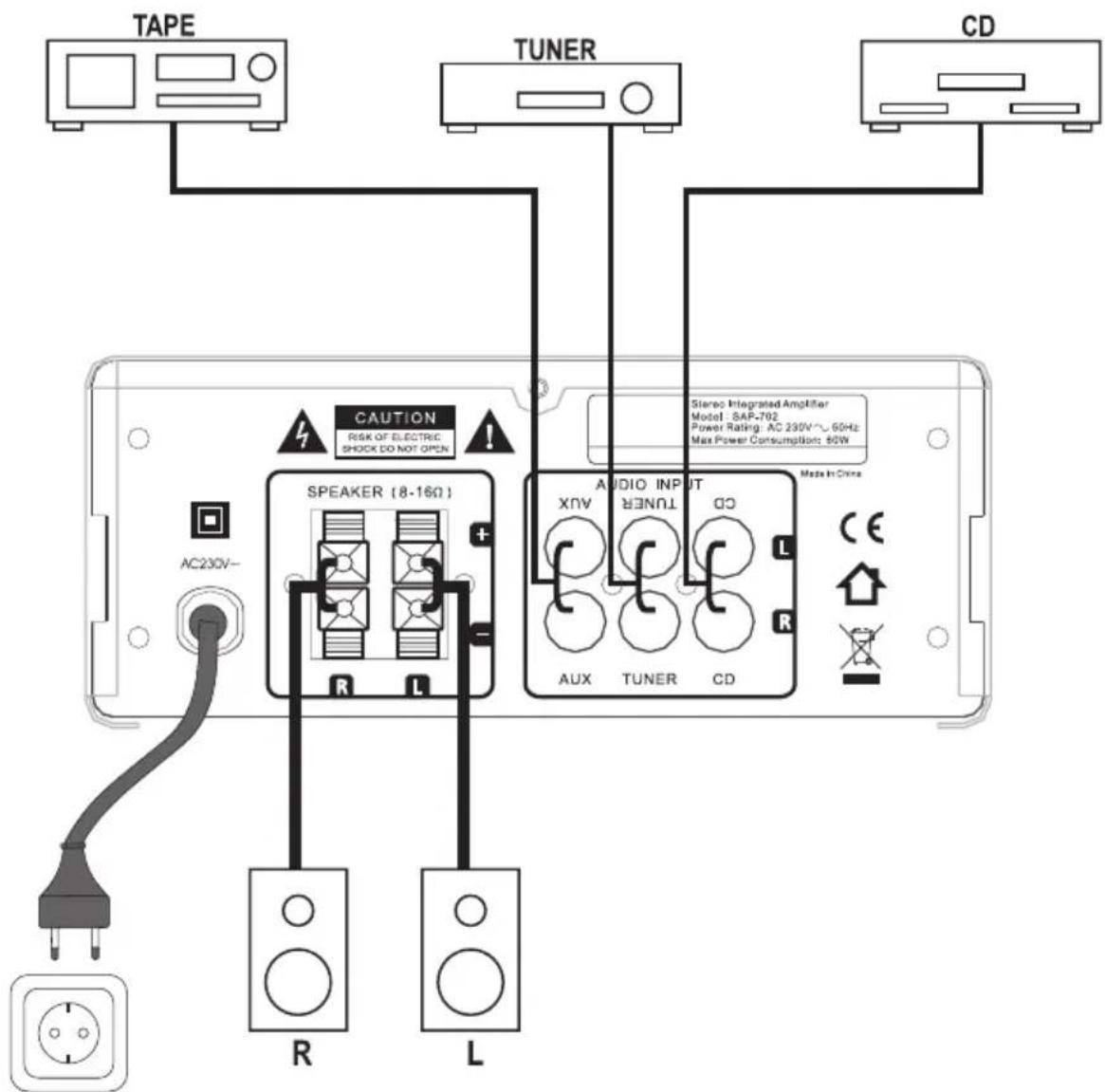

Anschlussbeispiel:

8. Bedienung

Beachten Sie bitte, dass Klangregler, die stark aufgedreht sind, vom Verstärker auch schon bei mittleren Lautstärken eine sehr hohe Leistungsabgabe erfordern und ihn sehr leicht zum Übersteuern bringen. Dies macht sich in Verzerrungen bemerkbar, die die Lautsprecher gefährden.

Achten Sie bei höheren Lautstärken und/oder weit aufgedrehten Klangreglern deshalb auf Verzerrungen und drehen Sie in solch einem Fall immer sofort die Lautstärke bzw. die Klangregler zurück, um eine Beschädigung der Lautsprecher zu vermeiden.

a) Ein- und Ausschalten

• Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.
• Drehen Sie den Lautstärkeregler VOLUME (1) auf Linksanschlag.
• Schalten Sie den Mini-Verstärker mit dem Netzschalter (4) ein (Schalter in Stellung ON bringen).
  • Die Anzeige POWER (3) leuchtet.
• Zum Abschalten des Verstärkers drehen Sie den Lautstärkeregler VOLUME (1) wieder auf Linksanschlag und schalten Sie dann den Mini-Verstärker mit dem Netzschalter (4) aus (Schalter in Stellung OFF bringen).

Ein Nichtbeachten dieser Reihenfolge könnte die Lautsprecher oder den Mini-Verstärker beschädigen.

b) Allgemeine Funktionen

• Drehen Sie den Lautstärkeregler VOLUME (1) im Uhrzeigersinn, bis die gewünschte Lautstärke erreicht ist.
• Stellen Sie mit dem Regler BALANCE (5) das Lautstärkeverhältnis zwischen linkem und rechtem Lautsprecherkanal ein. In Mittelstellung erfolgt die Wiedergabe über beide Lautsprecher in gleicher Lautstärke. Drehen im Uhrzeigersinn verringert die Lautstärke des linken Lautsprechers. Drehen entgegen dem Uhrzeigersinn verringert die Lautstärke des rechten Lautsprechers.
• Stellen Sie mit dem Regler BASS (6) die Intensität der Basswiedergabe ein.
  Wird der Regler im Uhrzeigersinn gedreht, wird die Basswiedergabe verstärkt. Wird der Regler entgegen dem Uhrzeigersinn gedreht, wird die Basswiedergabe abgeschwächt.
• Stellen Sie mit dem Regler TREBLE (7) die Intensität der Hochtonwiedergabe ein.

Wird der Regler im Uhrzeigersinn gedreht, wird die Hochtonwiedergabe verstärkt. Wird der Regler entgegen dem Uhrzeigersinn gedreht, wird die Hochtonwiedergabe abgeschwächt.

c) Betrieb mit externen Geräten

• Schalten Sie die Ansteuerquellen, wie z.B. Ihren CD-Player, Kassettendeck etc. ein.
• Wählen Sie mit dem Eingangswahlschalter (9) die gewünschte Eingangsquelle (z.B. CD-Player) an.
• Starten Sie an Ihrer Eingangsquelle, falls erforderlich, die Wiedergabe.

9. Handhabung

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
  Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

10. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Mini-Verstärkers z.B. auf Beschädigung der Netzleitung und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
  • das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen

Bevor Sie den Mini-Verstärker reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquel len getrennt wurde.

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

11. Reinigung

Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse ange griffen oder die Funktion beeinträchtigt werden könnte.

12. Behebung von Störungen

Mit dem Mini-Verstärker haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise.

Kein Ton ist zu hören:

• Ein Gerät der Wiedergabekette ist nicht eingeschaltet.
• Am Mini-Verstärker wurde der falsche Eingang angewählt.
• Der Lautstärkeregler VOLUME (1) steht auf Linksanschlag.

Ein Kanal funktioniert nicht:

• Es hat sich ein Cinchkabel vom Quellgerät (z.B. dem Kassettenrecorder) oder den Cincheingängen (11-13) gelöst.
• Am Mini-Verstärker wurde der Regler BALANCE (5) verdreht.
• Ein Lautsprecherkabel hat sich aus den Lautsprecherklemmen gelöst.

Es treten Verzerrungen auf:

• Der Eingang des Mini-Verstärkers wird mit einem zu großen Signal angesteuert.
  • Die Lautstärke ist zu hoch eingestellt, die Lautsprecher verzerren.
  • Die Regler BASS (6) oder TREBLE (7) sind zu weit aufgedreht.

Die Wiedergabe erfolgt ohne Bassanteil:

• Ein Lautsprecher ist verpolt angeschlossen.
• Der Regler BASS (6) am Mini-Verstärker steht auf Minimum.

Die Wiedergabe erfolgt ohne Hochtonanteil:

- Der Regler TREBLE (7) am Mini-Verstärker steht auf Minimum.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

13. Technische Daten

Betriebsspannung: 230 V/50 Hz

Leistungsaufnahme: 60 W

Eingangsempfindlichkeit: 330 mV

Lautsprecherimpedanz: 8-16 Ohm

Ausgangsleistung: 2 x 20 W RMS an 8 Ohm

Klirrfaktor: ....<0,2 %

Frequenzgang: 20-25.000 Hz

S/N-Ratio: ....>78 dB(A)

Klangregelung: +/-6 dB (Bass/Treble)

Abmessungen: 170 x 65 x 200 mm

Masse: 2,4 kg

14. Entsorgung

nische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Page

13. Technische gegevens

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
