BEDIENUNGSANLEITUNG A1000 Renkforce

D Bedienungsanleitung

A-1000 Verstärker

Best.-Nr. 1173728 Seite 2 - 21

1. Einführung 3
2. Bestimmungsgemäße Verwendung 4
3. Symbolerklärungen....4
4. Lieferumfang....4
5. Sicherheitshinweise....5
6. Featurebeschreibung....6
7. Aufstellung 7
8. Anschluss......8
   a) Anschluss der Cinchbuchsen....8
   b) Anschluss der Lautsprecherausgänge....11
   c) Anschluss der Steuerleitungen für die Fernbedienung....12
   d) Anschluss der Netzversorgung....12
9. Bedienung....13
   a) Allgemeines....13
   b) Abspielen einer Audioquelle ....16
   c) Aufnahme....16

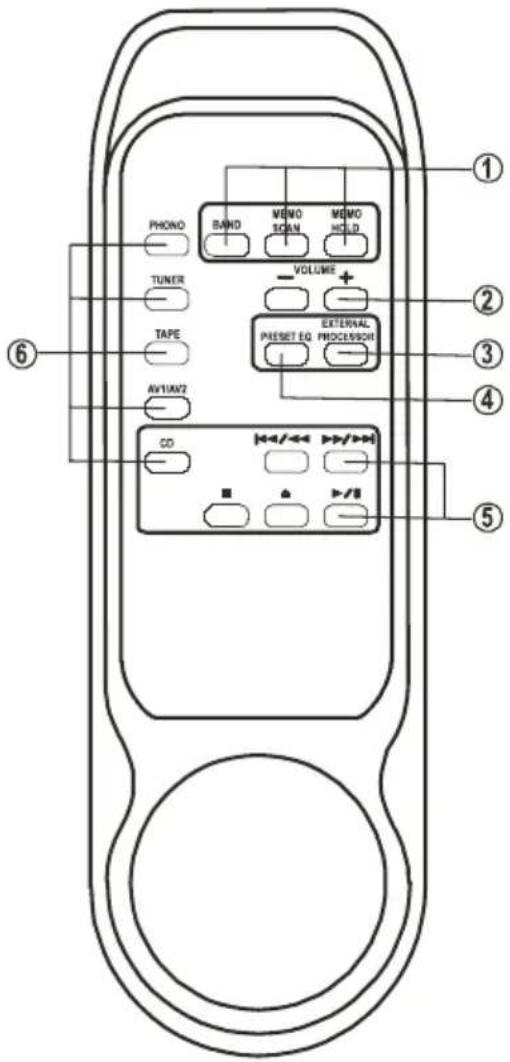

10. Fernbedienung....17
    a) Einlegen der Batterien/Batteriewechsel....17
    b) Funktion der Tasten....18
11. Handhabung....19
12. Wartung....19
13. Entsorgung....20
14. Behebung von Störungen....20
15. Technische Daten 21

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs - anleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. Bestimmungsgemäße Verwendung

Der Renkforce Verstärker A-1000 dient zur Verstärkung von niederpegeligen Audiosignalen in Heim-Audioanlagen und wird dabei zwischen die zu verstärkende Signalquelle und die Lautsprecher geschaltet.

Der Verstärker darf nur mit einer niederpegeligen Audioquelle angesteuert werden.

Dieses Produkt ist nur für den Anschluss 230 V/50 Hz Wechselspannung zugelassen.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

3. Symbolerklärung

Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen bzw. Bauelementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.

Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann anschließen oder es müssen anschlussfertige Leitungen verwendet werden.

Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.

Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das Symbol mit dem Pfeil steht für spezielle Tipps und Bedienhinweise.

4. Lieferumfang

• Verstärker
• Fernbedienung
• Batterien
• Bedienungsanleitung

näden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.

h- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Das Gerät ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ordnungsge mäße Netzsteckdose (230 V/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anderweitig mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zu erst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten und FI-Schalter) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
• Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker des Gerätes aus der Netzsteckdose gezogen werden. Es genügt nicht, das Gerät mit dem Ein/Ausschalter auszuschalten.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat und FI-Schalter abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf dem Gerät ab.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem Fachmann in Verbindung.

6. Featurebeschreibung

• 2 x 50 W Ausgangsleistung
• 5 Stereo-Cincheingänge inkl. Phonoeingang zum Anschluss eines Plattenspielers
• Zusätzliche Anschlüsse für ein Aufnahmegerät und einen Equalizer
  • Getrennte Bass- und Hochtonregler
  • Equalizer mit 3 Voreinstellungen
• Anschlüsse für Kopfhörer und Mikrofon
• Systemfernbedienung auch für die übrigen Komponenten des Renkforce HiFi-Systems

7. Aufstellung

Berücksichtigen Sie bei der Wahl des Aufstellortes die Raumgegebenheiten, wie z.B. die Lage der nächsten Steckdose etc.

Achten Sie bei der Auswahl des Aufstellortes auch darauf, dass direktes Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.

Betreiben Sie das Gerät nur auf einem stabilen, waagerechten Untergrund. Es muss eine ausreichende Luftzirkulationsmöglichkeit gegeben sein, um die entstehende Hitze abführen zu können. Stellen Sie das Gerät deshalb nur auf glatte Oberflächen, nicht auf Teppiche etc. Decken Sie die Lüftungsschlitze des Gehäuses nicht ab.

Ein Nichtbeachten dieses Hinweises könnte eine Beschädigung des Gerätes nach sich ziehen.

Bohren oder Schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das Gehäuse. Dadurch wird das Gerät beschädigt und es kann lebensgefährliche Netzspannung berührbar werden.

Achten Sie auf eine stabile Aufstellung, da von herabfallenden Geräten eine nicht unerhebliche Unfallgefahr ausgeht.

→ Angesichts der Vielfalt der verwendeten Lacke und Polituren bei Möbeln, ist nicht auszuschließen, dass die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf den Möbeln hinterlassen könnten.

Das Gerät sollte deshalb nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen gestellt werden.

8. Anschluss

Stellen Sie sicher, dass vor dem Anschluss des Gerätes der Netzstecker gezogen ist. Trennen Sie ebenfalls alle anderen anzuschließenden Geräte von ihrer Stromversorgung.

Achten Sie darauf, die Audioanschlüsse seitenrichtig zu verbinden, d.h. immer links mit links und rechts mit rechts zu verbinden.

a) Anschluss der Cinchbuchsen

Benutzen Sie zum Anschluss der Cinchbuchsen nur geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Cinchbuchsen nur Geräte angeschlossen werden, die ebenfalls über Cinchanschlüsse verfügen.

Die weiße Cinchbuchse wird mit dem linken Cinchanschluss des jeweiligen Gerätes (z.B. CD-Player) verbunden.

Die rote Cinchbuchse wird mit dem rechten Cinchanschluss des jeweiligen Gerätes (z.B. CD-Player) verbunden.

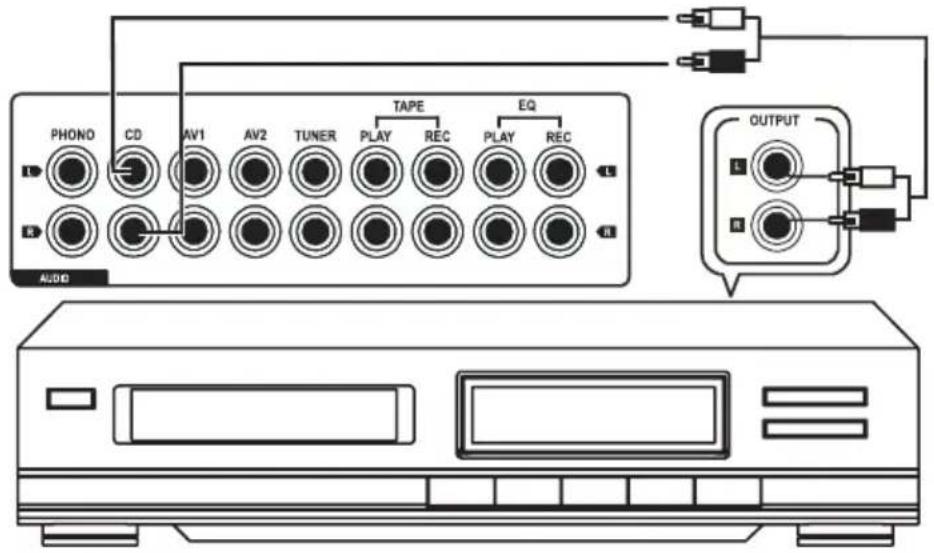

CD-Player

PHONO CD AV1 AV2 TUNER TAPE EQ PLAY REC PLAY REC AUDIO OUTPUT

- Verbinden Sie die Ausgänge Ihres CD-Players mit den Buchsen CD.

Anschlüsse AV1/AV2

• An diese Anschlüsse können Sie Ihre AV-Geräte, wie z.B. ein TV-Gerät, einen DVD-Player o.ä. anschließen.
• Verbinden Sie auch hier die Ausgänge Ihrer AV-Geräte mit den Buchsen AV1 bzw. AV2.

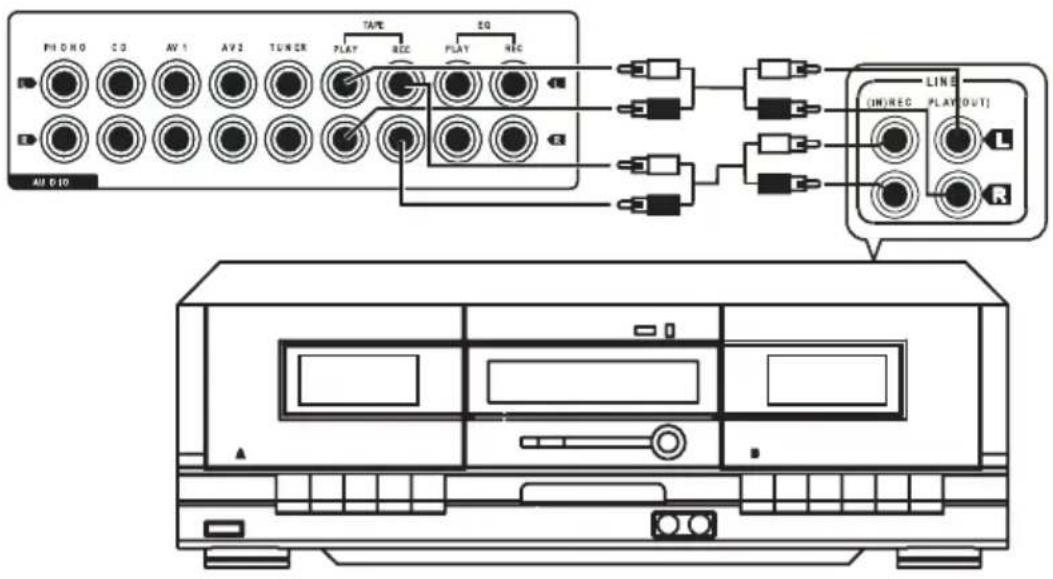

Cassettendeck

• Verbinden Sie die Ausgänge Ihres Cassettendecks (meist mit PLAY oder LINE OUT bezeichnet) mit den Buchsen TAPE PLAY.
• Verbinden Sie die Aufnahmeeingänge Ihres Cassettendecks (meist mit REC oder LINE IN bezeichnet) mit den Buchsen TAPE REC.

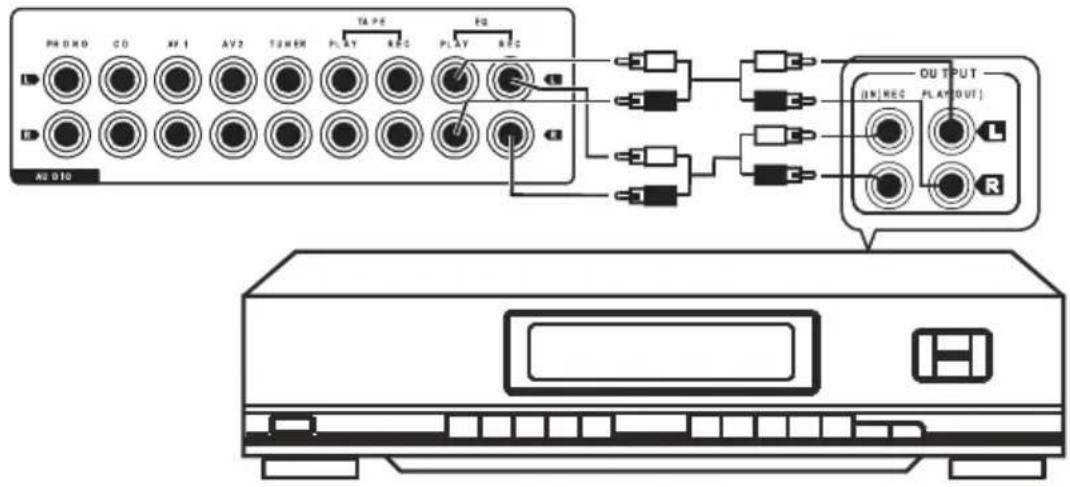

Equalizeranschlüsse

PHO DNO CD XF 1 AV2 TIMER TAP P5 FQ U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DION U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIO U2 DIDUT U2 DIDUT U2 DIDUT U2 DIDUT U2 DIDUT U2 DIDUT

• An diese Anschlüsse kann ein Equalizer oder Signalprozessor angeschlossen werden.
• Verbinden Sie die Ausgänge Ihres Equalizers (meist mit OUTPUT oder LINE OUT bezeichnet) mit den Buchsen EQ PLAY.
• Verbinden Sie die Eingänge Ihres Equalizers (meist mit INPUT oder LINE IN bezeichnet) mit den Buchsen EQ REC.

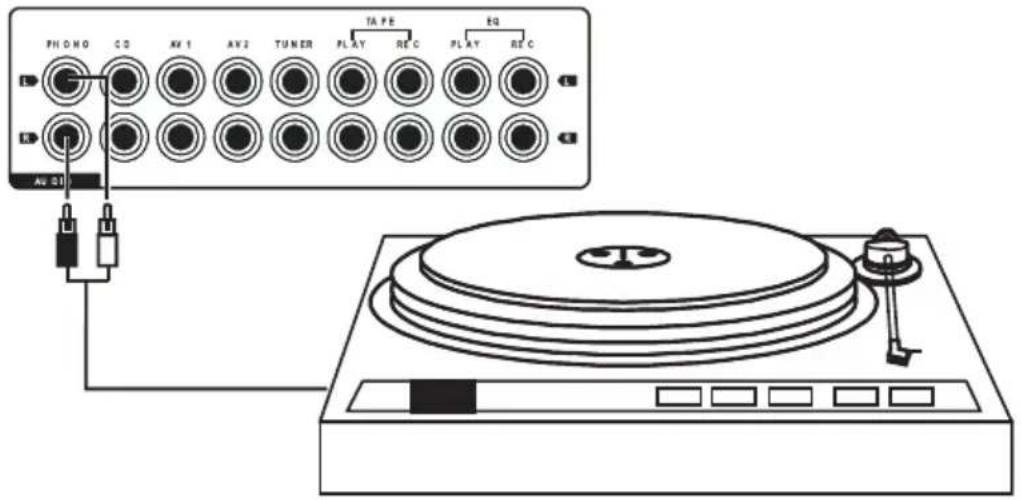

Phonoanschlüsse

PH D H O CD KV 1 AV 2 TUNER TA PE EG PLAY REC PLAY REC AU 01

- Verbinden Sie die Ausgänge Ihres Plattenspielers mit den Buchsen PHONO.

Diese Anschlüsse sind ausschließlich zum Anschluss von Plattenspielern geeignet. Schließen Sie hier keinesfalls Line-Geräte (CD-Player, Tuner usw.) an, da ansonsten der Phono-Eingang übersteuert wird. Dies kann zu Schäden am Verstärker oder den Lautsprechern führen.

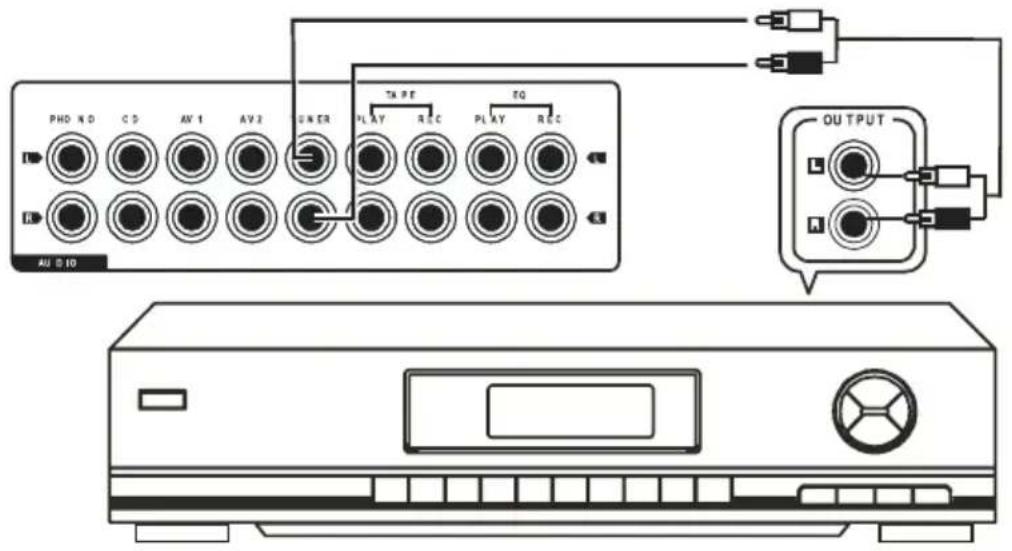

Tuner

- Verbinden Sie die Ausgänge Ihres Tuners mit den Buchsen TUNER.

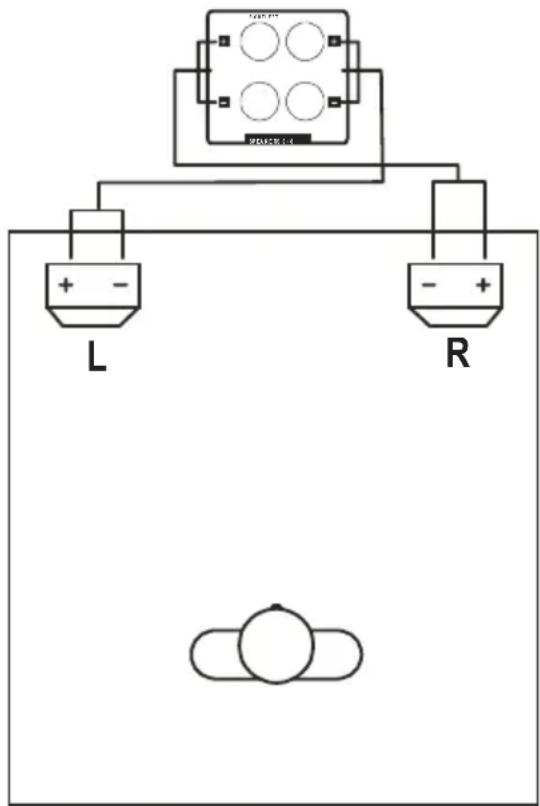

b) Anschluss der Lautsprecherausgänge

Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie alle Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann. Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“).

Verbinden Sie die Lautsprecher direkt mit dem Verstärker. Verwenden Sie keine Kopfhörerad apter oder Verteilerboxen. Im Zweifelsfall sollten Sie mit einem Fachmann Rücksprache halten.

Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind, also die Plus- und Minus-Kenn zeichen übereinstimmen.

Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von 6 bis 8 Ohm entwickelt. Verwenden Sie auf keinen Fall Lautsprecher mit einer niedrigeren Impedanz. Schließen Sie an die Ausgänge jeweils nur eine Lautsprecherbox an.

Schließen Sie das Lautsprecherpaar an die mit SPEAKERS gekennzeichneten Klemmen an.

• Verbinden Sie den (+)-Pol des linken Lautsprechers mit der roten Lautsprecherklemme bezeichnet mit „LEFT+“.
• Verbinden Sie den (-)-Pol des linken Lautsprechers mit der schwarzen Lautsprecherklemme bezeichnet mit „LEFT-“.
• Verbinden Sie den (+)-Pol des rechten Lautsprechers mit der roten Lautsprecherklemme bezeichnet mit „RIGHT+“.
• Verbinden Sie den (-)-Pol des rechten Lautsprechers mit der schwarzen Lautsprecherklemme bezeichnet mit „RIGHT-“.

L R

c) Anschluss der Steuerleitungen für die Fernbedienung

Wenn Sie weitere Geräte der Renkforce HiFi-Serie an den Verstärker anschließen, können sie diese Geräte über die Systemfernsteuerung fernbedienen.

Hierzu müssen die Steuerbuchsen der einzelnen Geräte mit den Steuerbuchsen des Verstärkers verbunden werden. Die Steuerleitungen liegen den einzelnen Geräten bei.

• Verbinden Sie die Steuerbuchse des Equalizers mit der Steuerbuchse REMOTE SYSTEM EQ an der Verstärkerrückseite.
• Verbinden Sie die Steuerbuchse des Cassettendecks mit der Steuerbuchse REMOTE SYSTEM TAPE an der Verstärkerrückseite.
• Verbinden Sie die Steuerbuchse des Tuners mit der Steuerbuchse REMOTE SYSTEM TUNER an der Verstärkerrückseite.
• Verbinden Sie die Steuerbuchse des CD-Players mit der Steuerbuchse REMOTE SYSTEM CD an der Verstärkerrückseite.

d) Anschluss der Netzversorgung

Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die am Gerät angegebene Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Sollte die Angabe nicht mit der zur Verfügung stehenden Netzspannung übereinstimmen, schließen Sie das Gerät nicht an. Bei einer falschen Versorgungsspannung sind schwerwiegende Schäden die Folge.

Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursachen.

Die Netzsteckdose, an die das Gerät angeschlossen wird, muss leicht erreichbar sein, damit es im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann.

Der Verstärker und alle angeschlossenen Geräte müssen beim Anschluss der Spannungsversorgung ausgeschaltet sein.

Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge fahren zu vermeiden.

Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind. Wird eine Verlängerungsleitung benutzt, muss sichergestellt sein, dass diese für die entsprechende Belastung ausgelegt ist.

- Stecken Sie den Netzstecker des Verstärkers in eine Steckdose (230 V/50 Hz) des öffentlichen Stromversorgungsnetzes.

9. Bedienung

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben.

Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit.

Beachten Sie bitte, dass Klangregler, die stark aufgedreht sind, vom Verstärker auch schon bei mittleren Lautstärken eine sehr hohe Leistungsabgabe erfordern und ihn sehr leicht zum Übersteuern bringen. Dies macht sich in Verzerrungen bemerkbar, die die Lautsprecher gefährden.

Achten Sie bei höheren Lautstärken und/oder weit aufgedrehten Klangreglern deshalb auf Verzerrungen und drehen Sie in solch einem Fall immer sofort die Lautstärke bzw. die Klangregler zurück, um eine Beschädigung der Lautsprecher zu vermeiden.

1 POWER +COMPUT * MINT USB I-U PUB 2 3 4 5 6 PUB VREF: SP-0.08 PUB U-UL PUB VREF: SP-0.08 PUB VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.08 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.09 VREF: SP-0.10 VREF: SP-1.00 VREF: SP-1.00 VREF: SP-1.00 VREF: SP-1.00 VREF: SP-1.00 VREF: SP-1.00 VREF: SP-1.01 VREF: SP-1.01 VREF: SP-1.01 VREF: SP-1.01 VREF: SP-1.01 VREF: SP-1.02 VREF: SP-1.02 VREF: SP-1.02 VREF: SP-1.02 VREF: SP-1.02 VREF: SP-1.02 VREF: SP-1.03 VREF: SP-1.03 VREF: SP-1.03 VREF: SP-1.03 VREF: SP-1.03 VREF: SP-1.03 VREF: SP-1.04 VREF: SP-1.04 VREF: SP-1.04 VREF: SP-1.04 VREF: SP-1.04 VREF: SP-1.04 VREF: SP-1.05 VREF: SP-1.05 VREF: SP-1.05 VREF: SP-1.05 VREF: SP-1.05 VREF: SP-1.06 VREF: SP-1.06 VREF: SP-1.06 VREF: SP-1.06 VREF: SP-1.07 VREF: SP-1.07 VREF: SP-1.07 VREF: SP-1.07 VREF: SP-1.08 VREF: SP-1.08 VREF: SP-1.08 VREF: SP-1.08 VREF: SP-1.09 VREF: SP-1.09 VREF: SP-1.09 VREF: SP-1.10

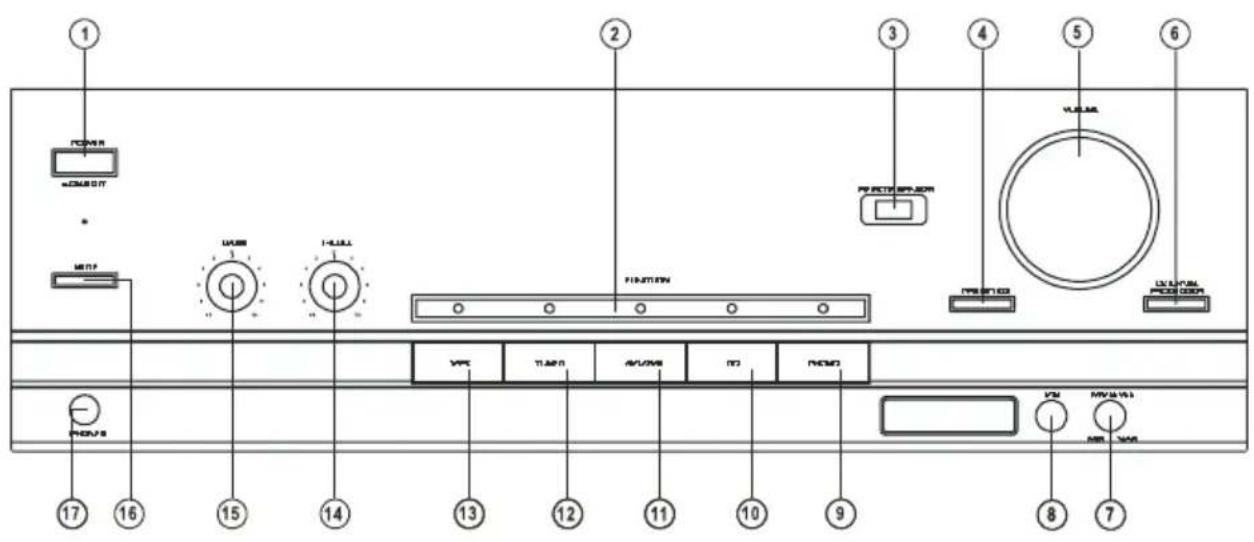

a) Allgemeines

(1) Taste POWER

Mit dieser Taste wird der Verstärker ein- bzw. ausgeschaltet.

Stellung ON > Gerät ist eingeschaltet, Stellung OFF > Gerät ist ausgeschaltet.

(2) Anzeige FUNCTION

Diese Anzeige zeigt den gewählten Audioeingang an.

Wird die Lautstärkeeinstellung verändert, stellt diese Anzeige den Lautstärkepegel optisch dar. Die Anzeige kehrt nach kurzer Zeit zur Kennzeichnung des gewählten Audioeingangs zurück.

(3) Infrarotempfänger REMOTE SENSOR

Dieser Sensor empfängt die Infrarotsignale der Fernbedienung.

Richten Sie die Fernbedienung beim Senden auf diesen Sensor aus.

(4) Taste PRESET EQ

Drücken Sie diese Taste wiederholt, um eine der folgenden Klangeinstellungen zu wählen:

Pop (grün)

Rock (rot)

Klassik (orange)

FLAT (keine Farbe).

(5) Regler VOLUME

Mit diesem Regler wird die Lautstärke geregelt.

→ Während der Veränderung der Lautstärke stellt die Anzeige FUNCTION (2) den Lautstärkepegel optisch dar. Die Anzeige kehrt nach kurzer Zeit zur Kennzeichnung des gewählten Audioeingangs zurück.

Drücken Sie diese Taste, um einen an die Buchsen EQ angeschlossenen Equalizer oder Signalprozessor in den Signalweg einzuschleifen.

(7) Regler MIC LEVEL

Mit diesem Regler stellen Sie die Lautstärke des an den Anschluss MIC (8) angeschlossenen Mikrofons ein.

(8) Anschluss MIC

An diesen Anschluss kann ein dynamisches Mikrofon angeschlossen werden.

(9) Taste PHONO

Mit dieser Taste wird der Phonoeingang ausgewählt.

(10) Taste CD

Mit dieser Taste wird der CD-Eingang ausgewählt.

(11) Taste AV1/AV2

Mit dieser Taste wird der Eingang AV1/AV2 ausgewählt.

Die beiden Eingänge AV1 und AV2 werden durch mehrmaliges Drücken der Taste AV1/AV2 (11) angewählt.

1x Drücken > AV1 angewählt > Anzeige FUNCTION (2) leuchtet grün

2 x Drücken > AV2 angewählt > Anzeige FUNCTION (2) leuchtet rot

(12) Taste TUNER

Mit dieser Taste wird der TUNER-Eingang ausgewählt.

(13) Taste TAPE

Mit dieser Taste wird der TAPE-Eingang ausgewählt.

(14) Regler TREBLE

Dieser Regler regelt den Klang im Hochtonbereich.

Drehen Sie den Regler nach rechts, um die Lautstärke der hohen Töne zu erhöhen, drehen Sie ihn nach links, um sie zu verringern.

(15) Regler BASS

Dieser Regler regelt den Klang im Tieftonbereich.

Drehen Sie den Regler nach rechts, um die Lautstärke der tiefen Töne zu erhöhen, drehen Sie ihn nach links, um sie zu verringern.

(16) Taste MUTE

Drücken Sie diese Taste, um den Ton kurzzeitig stummzuschalten, ohne die eingestellte Lautstärke zu verändern (z.B. um ein Telefonat zu führen).

(17) Anschluss PHONES

Hier können Sie Ihren Kopfhörer anschließen.

Die Lautsprecher werden stummgeschaltet, sobald ein Kopfhörer mit diesem Anschluss verbunden wird.

b) Abspielen einer Audioquelle

• Drehen Sie den Lautstärkeregler VOLUME (5) ganz nach links.
• Drehen Sie die Regler TREBLE (14) und BASS (15) in Mittelstellung.
• Schalten Sie die Audioquellen, wie z.B. Ihren CD-Player, Kassettendeck etc. ein.
• Schalten Sie den Verstärker mit der Taste POWER (1) ein.
• Wählen Sie mit den Eingangswahltasten (9-13) die gewünschte Eingangsquelle (z.B. CD-Player) an.
• Drehen Sie den Lautstärkeregler VOLUME (5) im Uhrzeigersinn, bis die gewünschte Lautstärke erreicht ist.
• Mit den Reglern TREBLE (14) und BASS (15) bzw. mit der Taste PRESET EQ (4) können Sie den Klang verändern.
• Zum Abschalten des Verstärkers drehen Sie den Lautstärkeregler VOLUME (5) wieder ganz nach links und schalten Sie dann den Verstärker mit der Taste POWER (1) aus.

Ein Nichtbeachten dieser Reihenfolge könnte die Lautsprecher oder den Verstärker beschädigen.

c) Aufnahme

• Wählen Sie mit den Eingangswahltasten (9-13) die gewünschte Aufnahmequelle (z.B. CD-Player) an.
• Drücken Sie am Aufnahmegerät die Aufnahmetaste. Das Aufnahmegerät muss an die Buchsen TAPE REC angeschlossen sein.
  • Die Lautstärkeeinstellung, sowie die Klangeinstellungen haben auf die Aufnahme keine Auswirkungen.

10. Fernbedienung

Mit der beiliegenden Systemfernbedienung können Sie die Hauptfunktionen des Verstärkers und weiterer Geräte der Renkforce HiFi-Serie bequem vom Sessel aus fernsteuern.

a) Einlegen der Batterien/Batteriewechsel

Batterien gehören nicht in Kinderhände.

Batterien sind Sondermüll und gehören nicht in den Hausmüll.

Achten Sie beim Einlegen der Batterien auf die richtige Polung.

Entfernen Sie die Batterien bei längerer Nichtbenutzung.

Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Achten Sie darauf, dass Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Sie dürfen außerdem nicht aufgeladen werden. Es besteht Explosionsgefahr.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen ver ursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Schieben Sie den Batteriefachdeckel an der Rückseite der Fernbedienung auf und nehmen Sie ihn ab.
• Legen Sie zwei neue 1,5 V-Mignonzellen (AA) polungsrichtig in das Batteriefach ein. Die korrekte Polung ist in den Boden des Batteriefachs eingeprägt.
• Schieben Sie den Batteriefachdeckel wieder auf das Batteriefach auf.
• Wenn die Reichweite der Fernbedienung nachlässt oder die Fernbedienung nicht mehr funktioniert, müssen die Batterien wie oben beschrieben gewechselt werden.
• Benutzen Sie im Interesse einer langen Batterielebensdauer nur Alkaline-Typen.
• Mischen Sie niemals Batterien unterschiedlichen Ladezustands, verschiedener Hersteller oder Batterien und Akkus miteinander.

b) Funktion der Tasten

Tasten für den Tunerbetrieb:

BAND schaltet den Empfangsbereich um AM > FM > AM > FM...

MEMO SCAN spielt die auf den Stationstasten abgespeicherten Sender an.

MEMO HOLD schaltet die MEMO SCAN Funktion ab und gibt den gerade gehörten Sender dauerhaft wie - der.

(2) Tasten VOLUME +/-

Lautstärkeregelung lauter/leiser

Diese Taste hat die gleiche Funktion, wie die Taste (6) am Verstärker.

(4) Taste PRESET EQ

Diese Taste hat die gleiche Funktion, wie die Taste (4) am Verstärker.

(5) Laufwerksfunktionstasten für den CD-Player

Diese Tasten haben die gleichen Funktionen, wie die Tasten am CD-Player.

(6) Tasten zur Eingangswahl am Verstärker

Diese Tasten haben die gleichen Funktionen, wie die Tasten (9-13) am Verstärker.

PHONO BAND MEMO SCAN MEMO HOLD TUNER VOLUME + TAPE AV1UV2 EXTERNAL PRESET EQ PROCESSION CD - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 ① ② ③ ④ ⑤

11. Handhabung

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
  Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

12. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung der Netzleitung und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
  • das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen

Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquel len getrennt wurde.

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

Reinigung

Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.

13. Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

Entsorgung von gebrauchten Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das aus - schlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

14. Behebung von Störungen

Mit dem Gerät haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise.

Kein Ton ist zu hören:

• Ein Gerät der Wiedergabekette ist nicht eingeschaltet.
• Am Verstärker wurde der falsche Eingang angewählt.
• Am Verstärker wurde die Taste EXTERNAL PROZESSOR (6) gedrückt, jedoch ist das angeschlossene Gerät nicht eingeschaltet oder es ist kein Gerät angeschlossen.
• Der Lautstärkeregler VOLUME (5) steht auf Minimum.

Ein Kanal funktioniert nicht:

• Es hat sich ein Cinchkabel vom Quellgerät (z.B. dem Cassettendeck) oder dem Verstärkereingang gelöst.
• Ein Lautsprecherkabel hat sich aus den Lautsprecherklemmen gelöst.

Es tritt ein Brummen auf:

- Ein Cinchkabel ist defekt.

Es treten Verzerrungen auf:

• Der Eingang des Verstärkers wird mit einem zu großen Signal angesteuert.
  • Die Lautstärke ist zu hoch eingestellt, die Lautsprecher verzerren.
  • Die Klangregler für Bass und Höhen sind zu weit aufgedreht.
• Die Ansteuerquelle ist ein Hochpegelgerät und wurde fälschlicherweise an den Phonoeingang am Verstärker angeschlossen.

Die Wiedergabe erfolgt ohne Bassanteil:

• Ein Lautsprecher ist verpolt angeschlossen.
• Der Regler BASS (15) am Verstärker steht auf Minimum.

Die Wiedergabe erfolgt ohne Hochtonanteil:

- Der Regler TREBLE (14) am Verstärker steht auf Minimum.

Andere Reparaturen wie zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

15. Technische Daten

Betriebsspannung: 230 V/50 Hz
Leistungsaufnahme: 100 W
Lautsprecherimpedanz: 6-8 Ohm
Eingangsempfindlichkeit/-impedanz: .... Line 250 mV/47 kOhm
Phono 2,5 mV/47 kOhm
Ausgangsleistung: 2 x 50 W an 6 Ohm
Klirrfaktor: <0,05 %
Frequenzgang: 20-20000 Hz (+1/-2 dB)
S/N-Ratio: Line 70 dB(A)
Phono 60 dB(A)
Kanaltrennung: 60 dB
Klangregler: Bass +/-10 dB/100 Hz
Treble +/-10 dB/10 kHz
Abmessungen: 420 x 135 x 215 mm
Masse: 6,2 kg

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

15. Technische gegevens

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
