BEDIENUNGSANLEITUNG LU1561N JUKI

Nahmaschinen für Leder und schwere Stoffe BEDIENUNGSANLEITUNG (ERGÄNZUNG) FÜR SC-922

ANWENDUNG DER BEDIENUNGSANLEITUNG (ERGÄNZUNG)

These Bedienungsanleitung (Ergänzung) enthalt zusätzliche Erläuterungen zu der Bedienungsanleitung für die jeweiligen Nahmaschinenmodelle.

Zutreffende Modelle

Maschinotyp Model
Flachbettnahmaschine Serie	LIU-2200N-7, Serie LU-1500N/1520NC-7, DNU-1541-7, DU-141H-7, LZH-1290-7
Armnähmaschine LS-1342	-7, Serie DSC, Serie DSU
Säulennahmaschine Serie	PLC-1700

INHALT

1. EINSTELLUNG FÜR MONTIERTEN MASCHINENKOPF 1
2. INSTALLIEREN DES POSITIONSGEBERS 2
3. INSTALLIEREN DER BEDIENUNGSKONSOLE 4
4. INSTALLATION DER AK/LUFTVORRICHUNG 6

(1) INSTALLATION DER AK/LUFTVORRICHUNG 6
(2) VERLEGUNG DER LUFTSCHLÄUCHE 6
(3) INSTALLATION DES KNIESCHALTERS 8
(4) FUNKTIONSEINSTELLUNG DES KNIESCHALTERS 9
(5) GEBRAUCHSWEISE 10
(6) EINSTELLEN DES NAHFUSSHUBS 10

5.ANSCHLIESSEN DER KABEL 11
6. EINFÄDELN DER KONSOLEN-FADENFUHRUNG 14
7. MANUELLES RÜCKWÄRTSNÄHEN Auf TASTENDRUCK 14
8. VORDERSEITEN-RIEGELNAHEN 14

(1) BEDIENUNGSWEISE 14
(2) POSITION DES SCHALTERS 14

9.RELAISKABEL 15

1. SIERLELU-2220N-7 NADELFADENKLEMMENFUNKTON 17
2. LU-2200N-7 ABSCHNEIDEN VON DICKEN FÄDEN 18
3. MASSNAHMEN FÜR NADELSTANGENSENKUNG BEI TIEFstellUNGSSTOPP DER MASCHINE 19
4. TABELLE DER FUNKTIONGPUNKTE DES SC-922 IN ÜBEREINSTIMMUNG MIT DEN ZUSATZVORRICHTUNGEN 20

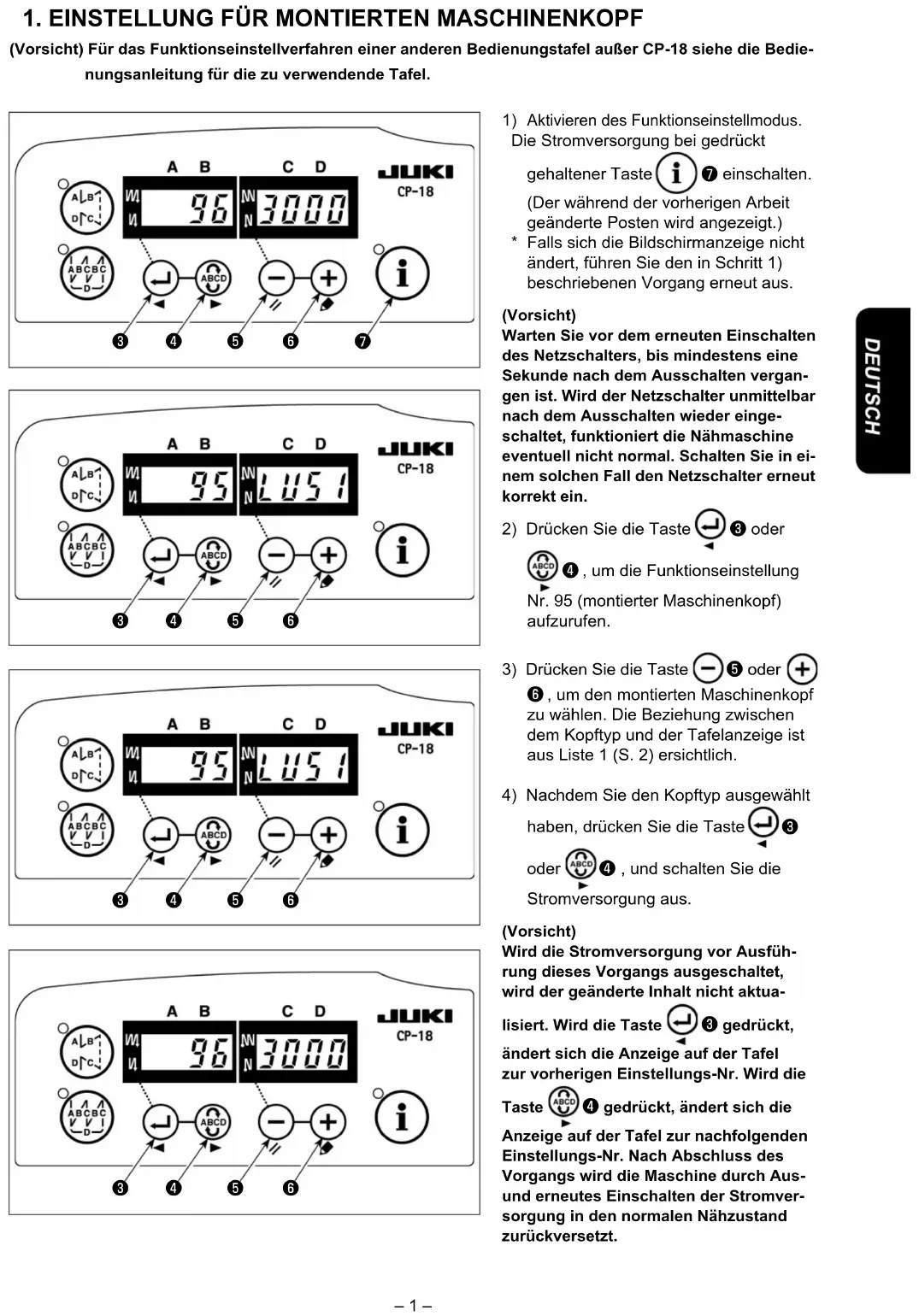

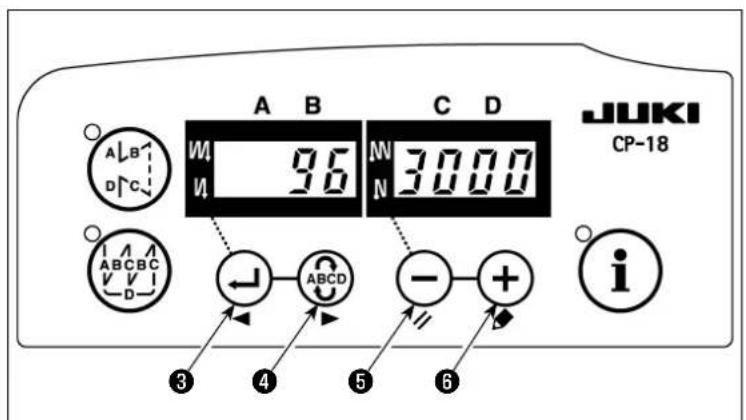

1. EINSTELLUNG FÜR MONTIERTEN MASCHINENKOPF

(Vorsicht) Für das Funktionseinstellverfahren einer anderen Bedienungstafel außer CP-18 siehe die Bedienungsanleitung für die zu verwendende Tafel.

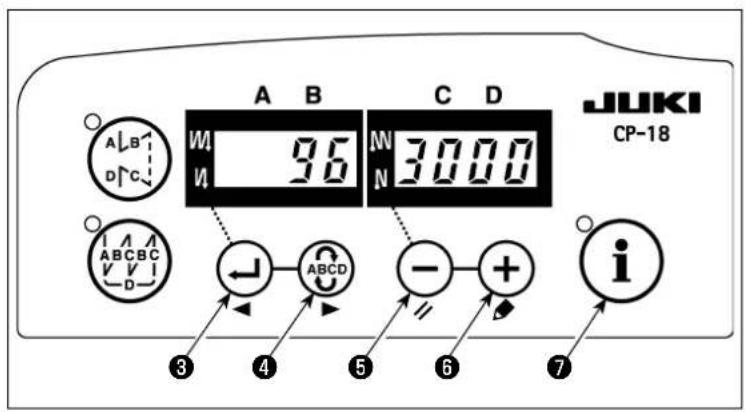

1) Aktivieren des Funktionseinstellmodus. Die Stromversorgung bei gedrückt

gehaltener Taste i 7 einschalten. Der während der vorherigen Arbeit geänderte Posten wird angezeigt.)

• Falls sich die Bildschirmanzeige nicht ändert, führen Sie den in Schritt 1) beschriebenen Vorgang erneut aus.

(Vorsicht)

Warten Sie vor dem erneuten Einsatz des Netzschalters, bis mindestens eine Sekunde nach dem Ausschalten vergangen ist. Wird der Netzschalter unmittelbar nach dem Ausschalten wieder eingeschaltet, Funktioniert die Nähmaschine eventuell nicht normal. Schalten Sie in einem solchen Fall den Netzschalter erneut korrekt ein.

2) Drucken Sie die Taste ③ oder

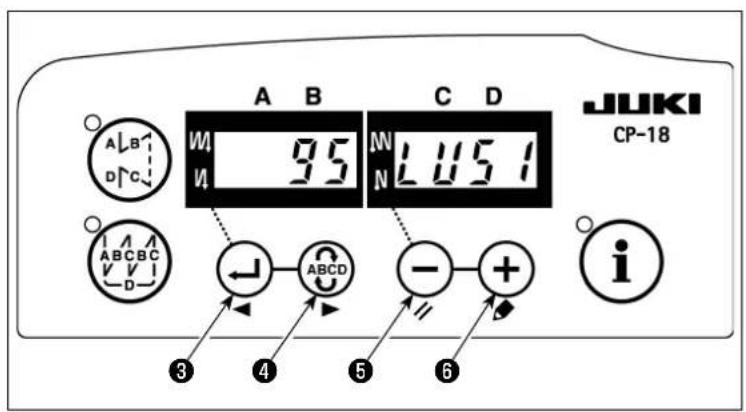

ABC0 4, um die Funktionseinstellung Nr.95 (montierter Maschinenkopf) aufzurufen.

3) Drucken Sie die Taste 1 oder + , um den montierten Maschinenkopf zu wahlen. Die Beziehung zwischen dem Kopftyp und der Tafelanzeige ist aus Ende 1 (S.2) ersichtlich.
4) Nachdem Sie den Kopftyp ausgewählt haben, drücken Sie die Taste ③ oder ABCD 4 und schalten Sie die Stromversorgung aus.

(Vorsicht)

Wird die Stromversorgung vor Ausführung these Vorgangs ausgeschelt, wird der geänderte Inhalt nicht aktua

lisiert. Wird die Taste ③ gedrückt,
ändert sich die Anzeige auf der Tafel
zur vorherigen Einstellungen-Nr. Wird die

Taste abCD 4 gedruckt, andert sich die Anzeige auf der Tafel zur nachfolgenden Einstellungen-Nr. Nach Abschluss des Vorgangs wird die Maschine durch Ausund erneutes Einsatzen der Stromversorgung in den normalen Nanzustand zugruckversetzt.

1istel

Nr.	Maschinenkopf Typ Anzeigeinhalt			Werksseteig eingestellte Drehzahl (sti/min)	Max. Drehzahl (sti/min)
1	LU-2210N/2260N-7 (VR Typ) LU2v		LU 3500 3500
2	LU-2210N/2260N-7 (SW Typ) LU2r		LU 3500 3500
3	LU-2212N-7 (VR Typ) LU12		LU 3500 3500
4	LU-2212N-7 (SW Typ) L12r		LU 3500 3500
5	LU-2216N/66N-7 (VR Typ) LU26		LU 3000 3000
6	LU-2216N/66N-7 (SW Typ) L26r		LU 3000 3000
7	LU-2220N-7 (VR Typ) LU22		LU 3500 3500
8	LU-2220N-7 (SW Typ) L22r		LU 3500 3500
9	LU-1510N-7 LU51		LU 3000 3000
10	LU-1510NA-7	LU5A	LU 3000 2000
11	LU-1560N-7 LU56		LU 3500 2500
12	PLC-1710/1760-7	PL70	PL 3500 2500
13	PLC-1760L	PL7L	PL 7800 1800
14	DNU-1541-7	dnU5	dn 3000 3000
15	LS-1342-7	LS13	LS 2500 2500
16	LU-1520NC-7	LU5C	LU 3000 2000

LU-2200N-7 (VR Typ)

LU-2200N-7 (SW Typ)

2. INSTALLIEREN DES POSITIONSGEBERS

• Wenden Sie die nachstehende Justierung auf Modelle an, die nicht mit eingebautem Positionsgeber ausgestattet sind.
• Stellen Sie unbedingt sicher, dass die Stoppposition korrekt ist, bevor Sie den Fadenabschneidevorgang durchführten. Stellen Sie die Stoppposition in dem Zustand ein, da der Positionsgebraitsächlich an der Nähmaschine installiert ist. Entfernen Sie dazu aus Sicherheitsgründen den Stecker für die Nähmaschine. Bevor Sie einen Stecker entfern, schalten Sieitte die Stromversorgung aus. Wenn Sie die Hochstellungs-Detektorplatte 6 einstehen und die Verbindung des Positionsgebers drehen, schalten Sieitte die Stromversorgung aus. Stellen Sie die Nadel-Hoch/Tief-Position mit Funktion Nr. 10 ein (Angabe der Nadelstangenposition beim Anhalten der Nähmaschine).

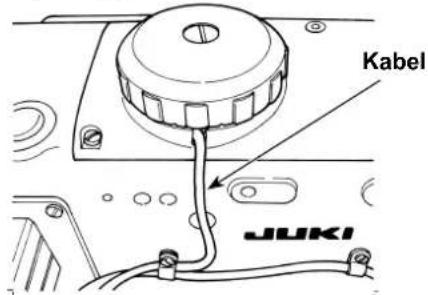

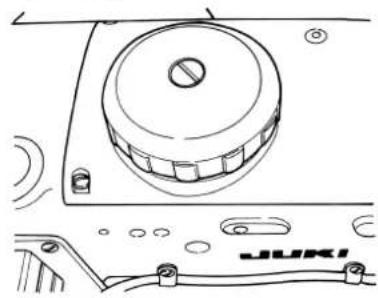

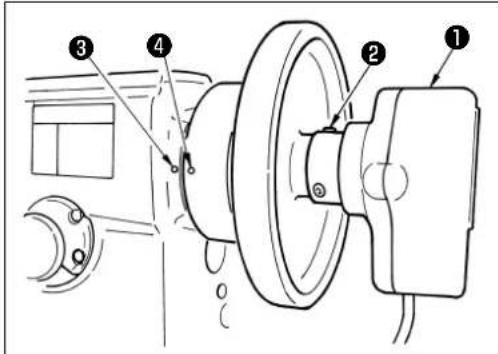

1) Den Positionsgeber ① provisorisch am Handrad befestigen.

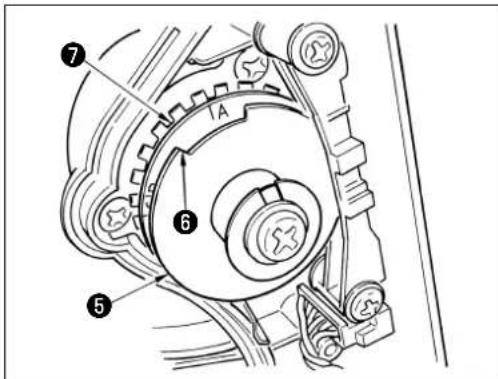

2) Die Abdeckung des Positionsgebers 1 entfern, und den Kantenabschnitt 6 der außeren Hochstellungs-Detektorplatte 5 in Übereinstimmung mit den jeweiligen Modellen auf die Position der Skala der Tiefstellungs-Detektorplatte 7 einstellen. Für die Position der Skala der jeweiligen Modelle siehe die(Liste 2 (S.3).

3) Stellen Sie zuerst sicher, dass die Steckverbinder der Nähmaschine entfernt worden sind. Stellen Sie dann das Nähmaschinen-Steuergerät so ein, dass die Nähmaschine mit abgesenkter Nadel anhalt. Lösen Sie die Feststellschraube 2 des Positionsgebers 1. Um zu erreichen, dass die Nähmaschine mit abgesenkter Nadel anhalt, drehen Sie die Verbindung, um den in das Handrad eingravierten Markierungspunkt 4 , der die Tiefstellung reprasentiert (d. h. die Nähmaschine bleibt mit abgesenkter Nadel stehen), auf den in den Maschinenarm eingravierten Markierungspunkt 3 auszurichten.

Die Positionen der in das Handrad eingravierten Markierungspunkte, welche die Stoppposition der Nahmaschine representieren, sind je nach Modell unterschiedlich. Die Positionen der Markierungspunkte an ihrer Nähmaschine sind aus Ende 3 ersichtlich.

4) Nach der Einstellung des Tief-Stopps das Nahmaschinen-Steuergerät auf die Nadel-Hochstellung stellen und die Hoch-Stoppposition bestätigten. Wenn die Hoch-Stoppposition ungeeignet ist, eine Feineinstellung mit der Hochstellungs-Detektorplatte ⑤ durchführten.
5) Nach der Einstellung der Stoppposition die Abdeckung des Positionsgebers 1 anbringen. Das Nahmaschinen-Steuergerät auf die Einstellung der Nadel-Tiefstellung zusammen.

Liste 2

Modell Skala der Tiefstellungs-Detektorplatte
Serie LU-2200N A
DU-141H-7, Serie DSC, Serie DSU, LZH-1290-7 D

Liste 3

Modell	Handrad
	Markierungspunkt für Hochstellung	Markierungspunkt für Tiefstellung	Markierungspunkt für Rückwärts-drehungs-Nadel-Hochstellung
DU-141H-7, Serie DSC, Serie DSU	Rot Weiß -
LZH-1290-7 Zwischen Rot und Rot Weiß -

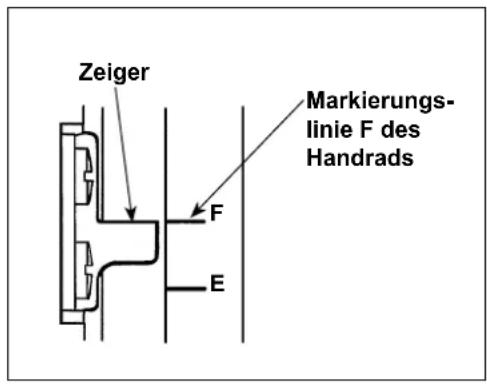

Serie LU-2200N Zwischen F und E K B

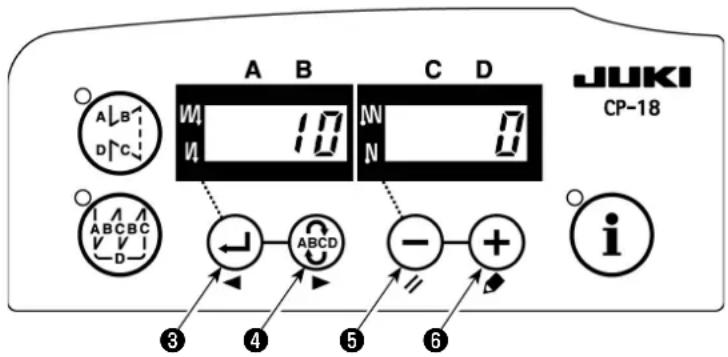

■ Einstellverfahren der Nadelstangenposition beim Anhalten der Nahmaschine

Nehmen Sie die Einstellung nach Funktion Nr. 10 vor (Einstellung der Nadelstangenposition bei gestoppeter Maschine).

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funktionseinstellmodus.
2) Drücken Sie die Taste ③ oder ④ , um die Funktionseinstellung Nr. 10 aufzurufen.
3) Drücken Sie die Taste - 5 oder + , und wahren Sie "0" oder "1". "0"...Tiefstellungsstopp, "1"...Hochstellungsstopp
4) Nachdem Sie die Einstellung durchgeführt haben, drücken Sie die Taste ③ oder ④, und schalten Sie die Stromversorgung aus.

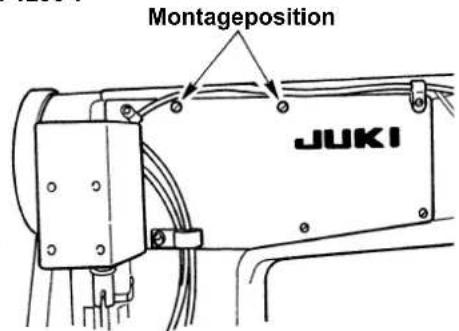

3. INSTALLIEREN DER BEDIENUNGSKONSOLE

[DSU, DSC, LZH-1290-7, DU-141H-7, LU-1500N, LS-1342-7, DNU-1541-7, PLC-1700-7]

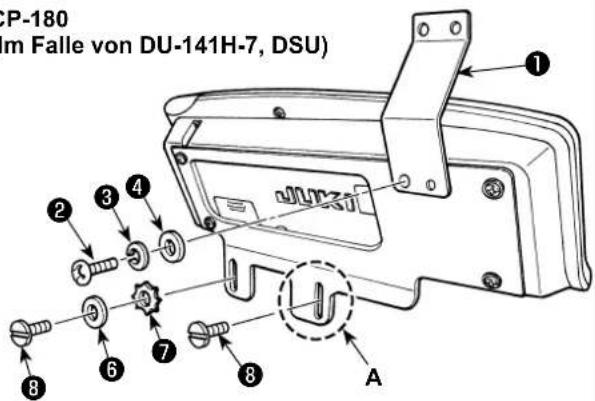

CP-180

CP-180
Im Falle von DU-141H-7, DSU

DSC

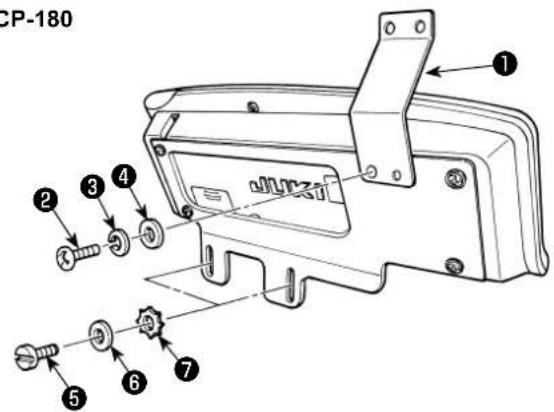

1) Die Konsolen-Fadenführung mit der als Zube-hör mitgelieferten Schraube 2, der Federscheibe 3 und der Unterlegscheibe 4 an der Montageplatte befestigen. Die Konsolen-Fadenführung wird jedoch nicht an der Serie LU-1500N, LS-1342-7 und DNU-1541-7 installiert.

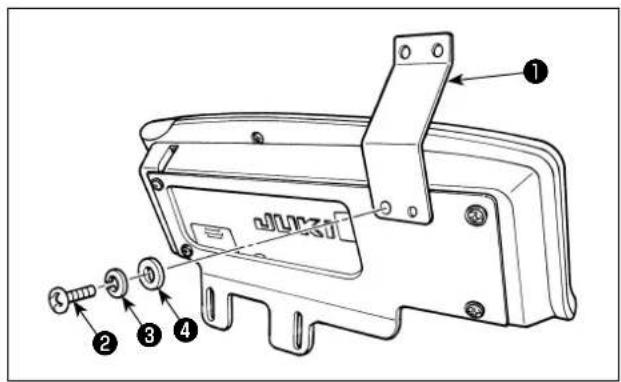

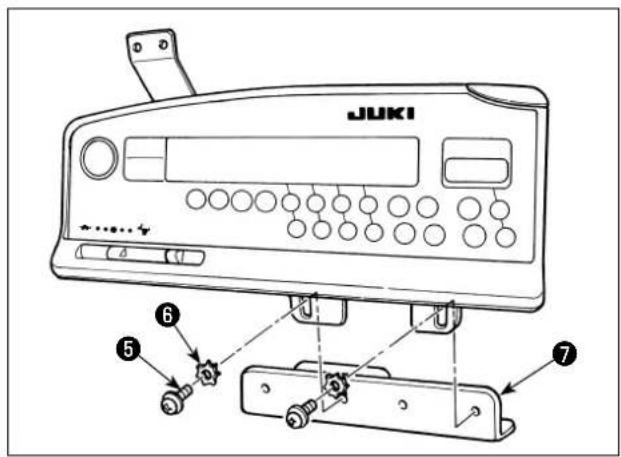

2) Die Bedienungskonsole mit den als Zubehör mitgelieferten Schrauben 5, den Unterlegscheiben 3 und den Zahnscheiben 7 an der Nahmaschine befestigen.

LZH-1290-7

Für DU-141H-7 und DSU ist jeder die mit dem Nahmaschinenkopf gefelieferte Schraube 8 anstelle der mit der Bedienungskonsole gefelieferten Schraube 5 zu verwenden.

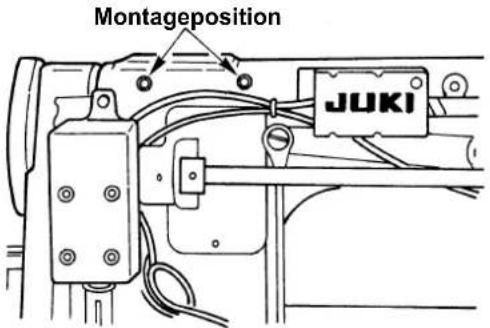

Für den Fall, dass die Bedienungskonsole an Abschnitt A montiert wird, sollte sie nur mit der Schraube 8 anstelle der mit der Bedienungskonsole gelieferten Unterlegscheibe 6 und Zahnscheibe 7 montiert werden.

DU-141H-7, LU-1500N, LS-1342-7
DNU-1541-7,PLC-1700-7

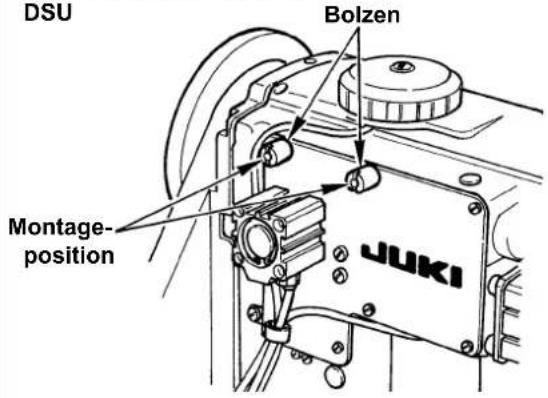

DSU

[Serie LU-2200]

Bitte die Schritte 1) bis 4) ausführren, außer an der Serie LU-22*6N (langer Arm).

An der Serie LU-22*6N (langer Arm) ist nur Schritt 5) auszufahren.

1) Die Konsolen-Fadenführung mit der als Zube-hör mitgelieferten Schraube 2, der Federscheibe 3 und der Unterlegscheibe 4 an der Montageplatte befestigen.

2) Die Bedienungskonsole mit den als Zubehör mitgelieferten Schrauben 5 und Unterlegscheiben 6 an der Konsolen-Hilfsmontageplatte 7 befestigen.

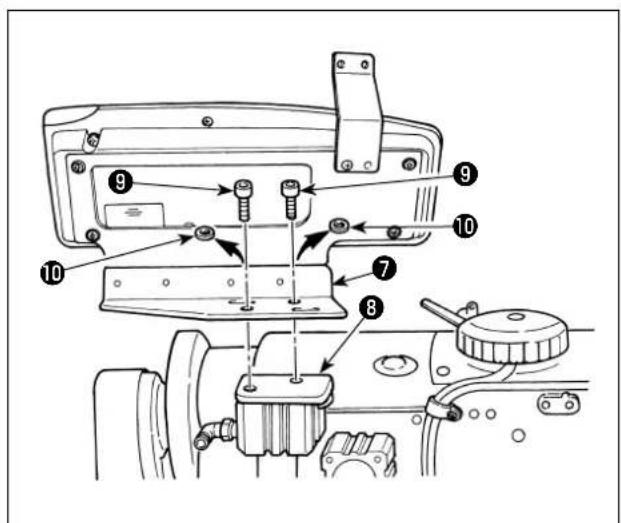

3) Die an der Rückwärtnsportzylinder-Montagebasis 8 angebrachten Befestigungsschrauben 9 und Unterlegscheiben 10 entfern. (je 2 Stück)

4) Die Konsolen-Hilfsmontageplatte mit den Befestigungsschrauben am Rückwärtnsportzylinder befestigen. Dabei werden die Unterlegscheiben nicht benutzt.

5) Die Montageplatte mit den Befestigungsschrauben und Unterlegscheiben installieren.

4. INSTALLATION DER AK/LUFTVORRICHUNG

WARNING : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plottliches Anlaufen der Nähmaschine verursachte Unfälle zu verhufen.

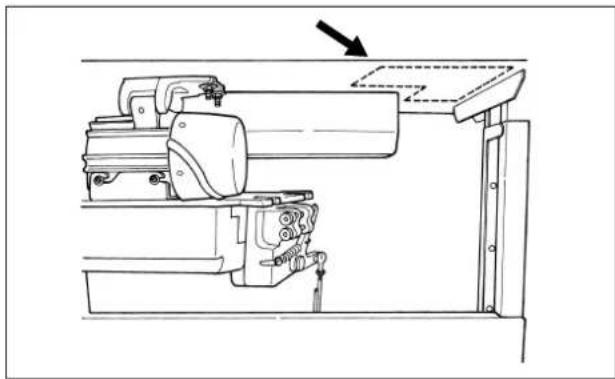

Den Regler und das Magnetventil (Einh.) der AK/Luftvorrichtung an der durch die gestrichelte Linie gekennzeichneten Stelle installieren.

(1) Installation der AK/Luftvorrichtung

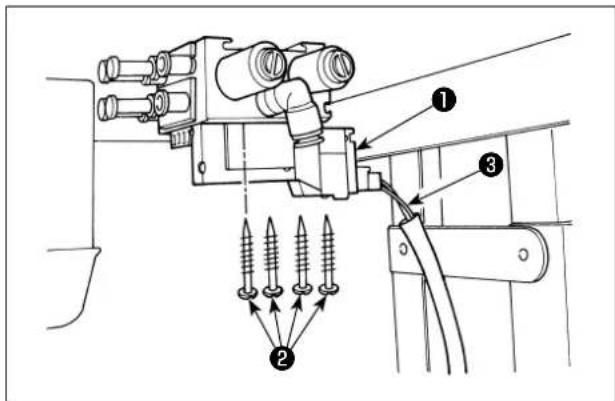

1) Das Magnetventil (Einh.) ① mit den im Lieferumfang der Einheit enthaltenen Holzschrauben ② auf der Unterseite des Tisches installmenten. Achten Sie darauf darauf, dass das Kabel ③ des Magnetventils (Einh.) nicht die Tischbeine berührt.

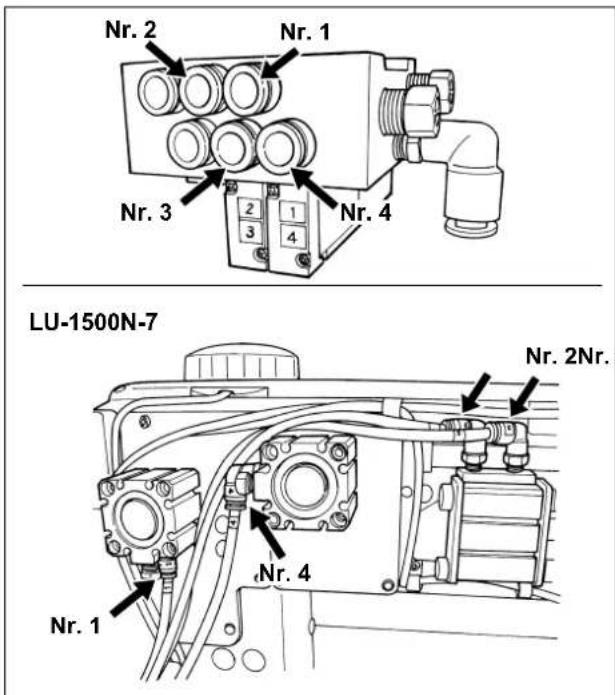

(2) Verlegung der Luftschläuche

(Vorsicht) 1. Darauf achten, dass die Luftschläuche nicht an die falschen Schnellkupplungsstutzen angeschlossen werden.

1. Die Luftschläuche vollständig auf die Schnellkupplungsstutzen schiben, und darauf aufchten, dass keine Luft entweicht.
2. Biegen der Luftschläuche sorgfältig verhufen.

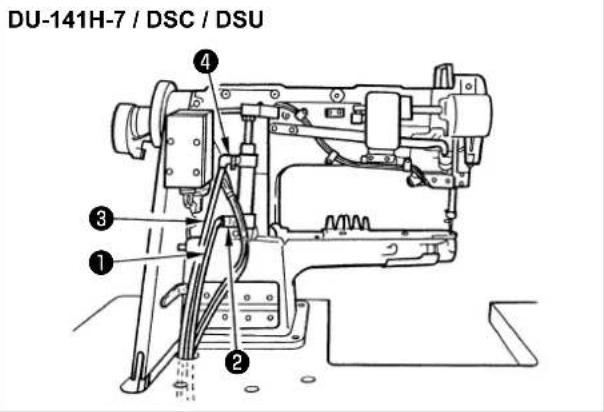

[Wenn die Luftschlauchnummer am Magnetventil (Einh.) angegeben ist]

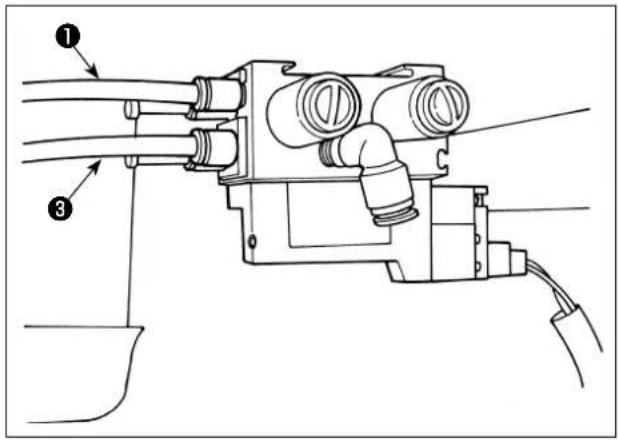

[Beispiel: Serie LU-1500N-7]

1) Den Luftschlauch der jeweiligen Nummer an den Stutzen anschließen, dessen Nummer am Zylinder des Kopfes angegeben ist. Falls der Luftschlauch zu lang ist, kürzen Sie ihn auf die passende Länge.

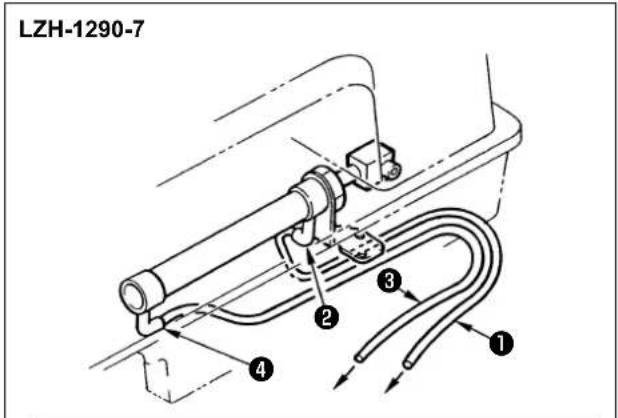

[Wenn die Luftschlauchnummer nicht am Magnetventil (Einh.) angegeben ist (LZH, DU-141H, DSC, DSU)]

1) Den Luftschlauch 1 an Stutzen 2, und den Luftschlauch 3 an Stutzen 4 anschließen. Falls der Luftschlauch zu lang ist, kürzen Sieihn auf die passende Länge.

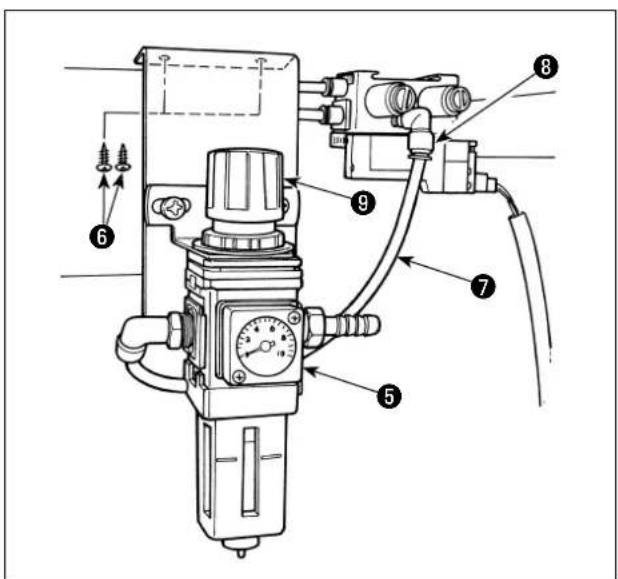

2) Den Regler mit den im Lieferumfang der Einheit enthaltenen Holzschrauben auf der Unter-seite des Tisches installieren. Den Luftschlauch 7 des Reglers an den Stutzen 8 des Magnet-ventils (Einh.) anschließen.
3) Wenn alle Schlauchanschlüsse durchgeführt worden sind, den Luftdruck mit dem Knopf ⑨ am Regler auf 0,4 bis 0,5 MPa (4 bis 5 kgf/cm²) einstellen.

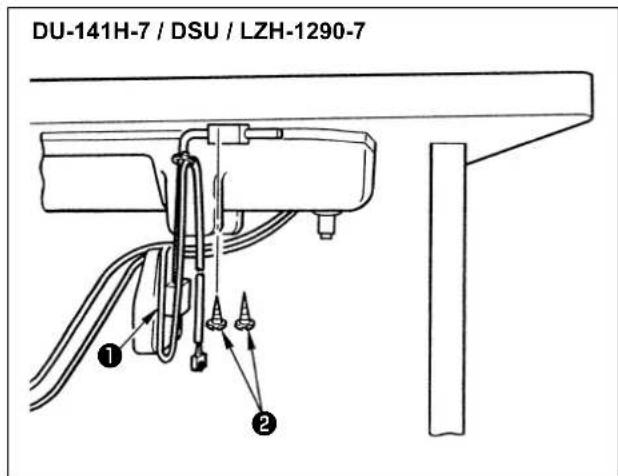

(3) Installation des Knieschalters

1) Den Knieschalter (Einh.) ① mit den im Lieferumfang der Einheit enthaltenen Holzschauben ② auf der Unterseite des Tisches installmenten.

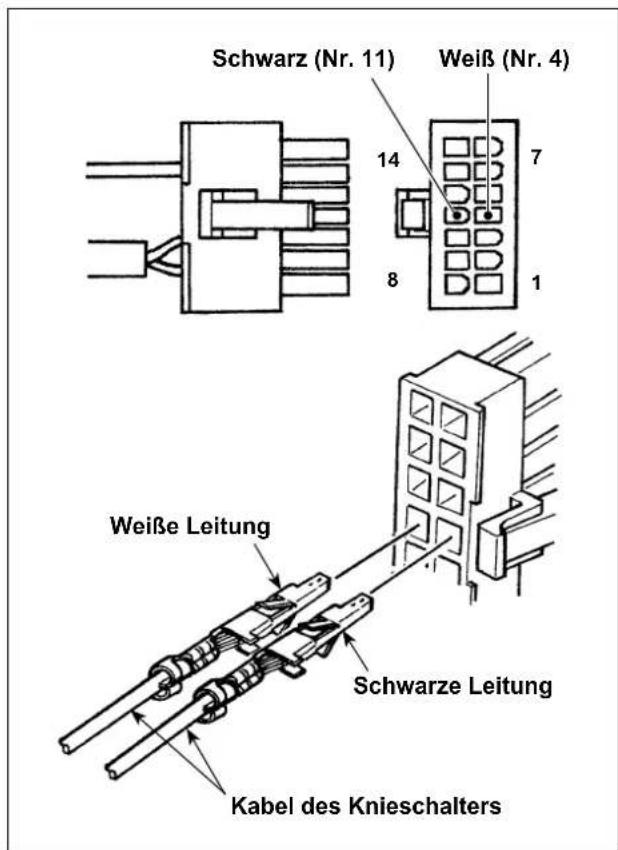

2) Den Knieschalter an die Stifte Nr. 4 und Nr. 11 des 14-poligen Maschinenanschlusses anschließen, der mit CN36 des Maschinensteuergerätes verbunden ist.

(4) Funktionseinstellung des Knieschalters

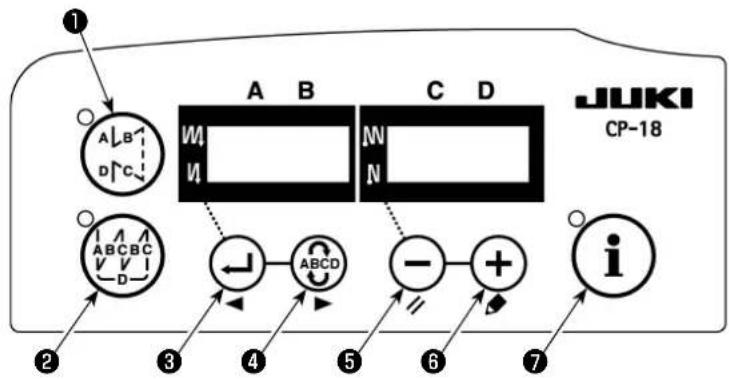

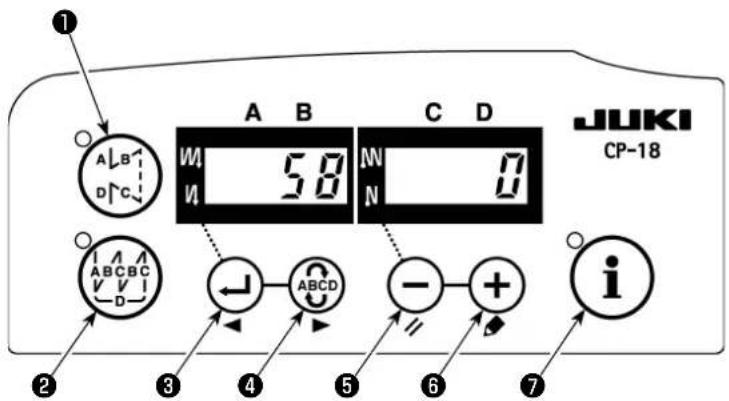

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Akti- vieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funkti- onseinstellmodus.

2) Drücken Sie die Taste ③ oder ④, um die Funktionseinstellung Nr. 12 (Wahl der Options-Ein-/Ausgabefunktion) aufzurufen.

3) Drücken Sie die Taste - ⑤ oder + ⑥, und wahlen Sie den Posten für "in".

4) Drücken Sie die Taste ABCD ④, und wahren Sie die Anzeige i31.

Die Lampen leuchten abwechselnd auf.

5) Drücken Sie die Taste - ⑤ oder + ⑥, um die Knieschalterfungtion zu wahlen. Die Einzelheiten der Funktionen sind aus Seite 4 ersichtlich.

6) Drücken Sie die Taste ABCD ④, und setzen Sie die Funktion fest.

7) Drücken Sie die Taste ABCD ④, und beenden Sie die Optionseingabe.

8) Wahlen Sie den Posten "End" mit der Taste - ⑤ oder + ⑥.

9) Drücken Sie die Taste ③ oder ④, um auf den Funktionseinstell- modus zurückzuschalten.

Liste 4

Funktioncode	Abkürzung F	Funktionspunkt Bemerkungen
5 FL Funktion des Nährfußhe	berschalters Die Nährfußausgabe ist EIN	, solange die Taste gedrückt wird.
31 ALFL Funktion des Nährfußhe	βheber-Umschalters	Die Nährfußausgabe wird bei jedem Drücken der Taste auf EIN oder AUS umgescheltet.
24 vErT Funktion des Umwandlung des alter-nierenden Vertikalbewegungsbehrags Umschalters		Die Ausgabe des alternierenden Vertikal-bewegungsbehrags wird bei jedem Drücken der Taste auf EIN oder AUS umgescheltet.
25 vSW Funktion des Umwandlungsschalters des alternierenden Vertikalbewegungsbehrags		Die Ausgabe des alternierenden Vertikal-be-wegungsbehrags ist EIN, während die Taste gedrückt wird.

(5) Gebrauchsweise

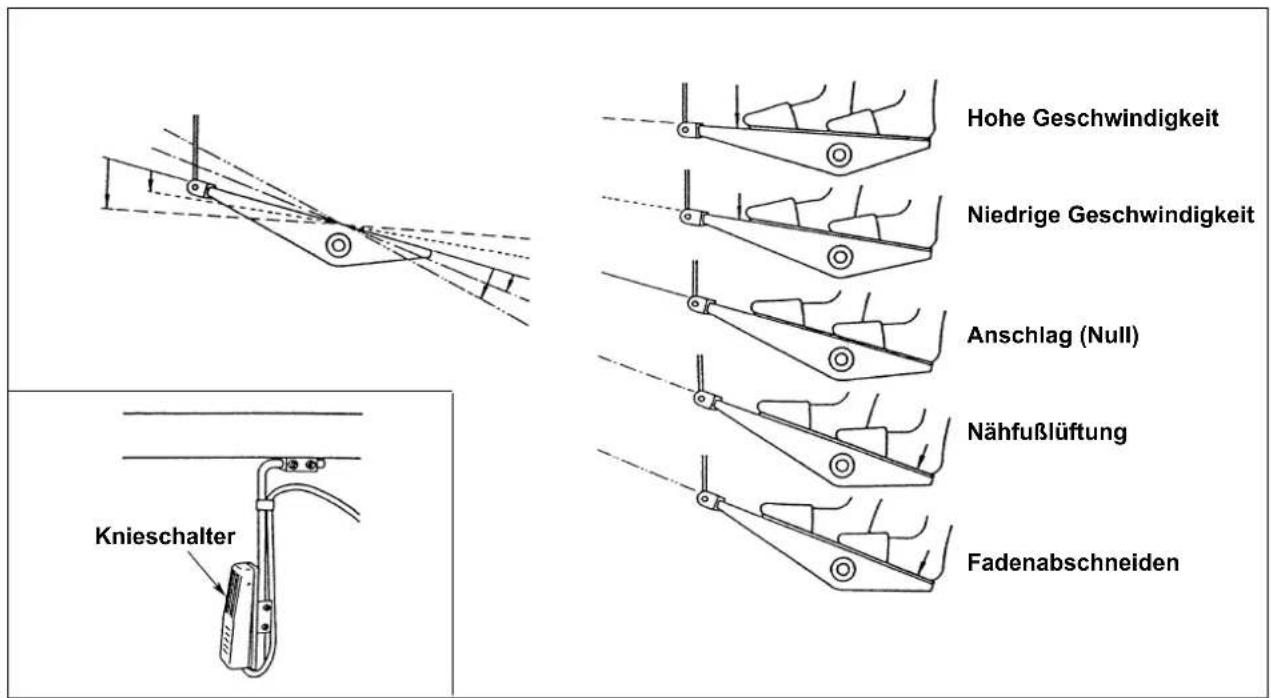

1) Wenn sich das Pedal in der Neutralstellung befindet, den Knieschalter drücken oder den hinteren Pedal-teil weniger niederrücken. Der Nähfuß wird angehoben, solange eine der beiden Vorrichtungen gedrück gehalten wird.
2) Der Nährfuß hebts sich nach dem Fadenabschneiden automatisch und wird durch Niederrücken des vorderen Pedalteils abgesenkt, so dass die Maschine den Nähbetrieb beginnen kann. Der Nährfuß kann abgesenkt werden, indem der Knieschalteromal gedrückt und auf die Ausgangsstellung zurückgestellt wird, oder indem der hintere Pedalteil niedergedrückt und auf die Neutralstellung zurückgestellt wird.

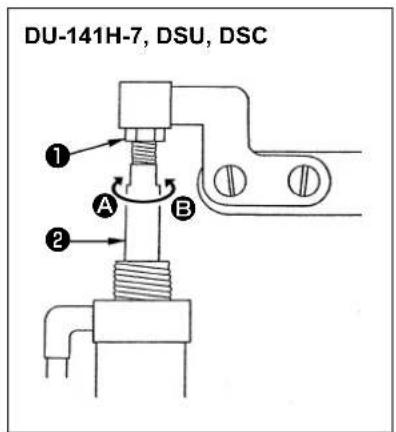

(6) Einstellen des Nähfußhubs

Nahmaschine	Sich hebender Teil Hubbetrag	(mm)
DU-141H-7 Hub	des Zwischenpressers 15
Serie DSU Hub	des Zwischenpressers 13
Serie DSC Hub	des Transportrahmens 13

(Für LZH-1290-7 wird der Nährfußhub auf 15 mm eingestellt.)

1) Die Einstellmutter 1 losen, und die Zylinderstange 2 drehen, um die Einstellung so vorzunehmen, dass der Hub des relevanten Nährfußes auf die oben genannten Werte eingestellt wird, wenn der Zylinder vollständig eingezogen wird. Die Stange in Richtung A drehen, um den Hubbetrag zu verkleinern, bzw. in Richtung B, umihn zu vergroßern.
2) Nach Abschluss der Einstellung die Einstellmutter ① wieder festziehen.

5. ANSCHLIESSEN DER KABEL

WARNING : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plottliches Anlaufen der Nähmaschine verursachte Unfälle zu verhufen.

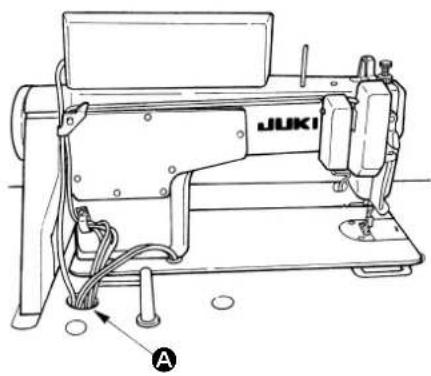

1) Die von der NähmaschineCOMMenden Kabel durch die Öffnung A im Tisch führen und unter dem Tisch verlegen.

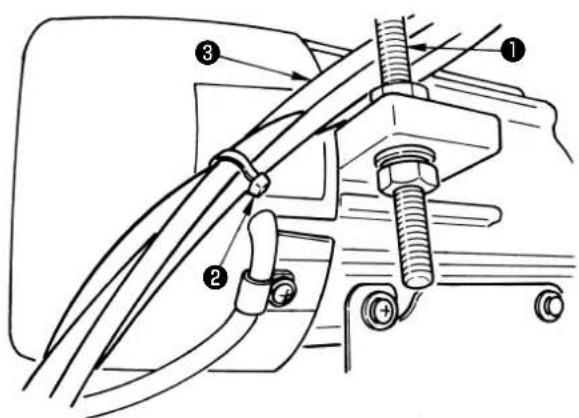

2) Die von der NähmaschineCOMMenden Kabel 3 Zwischen Riemenspannungs-Einstellschraube 1 und Motor hindurchführung, und darauf darauf auf achten, dass die Kabel nicht mit dem Riemen in Berührung kommt.
3) Die von der NähmaschineCOMMenden Kabel mit dem Kabelbinder 2 bündeln.

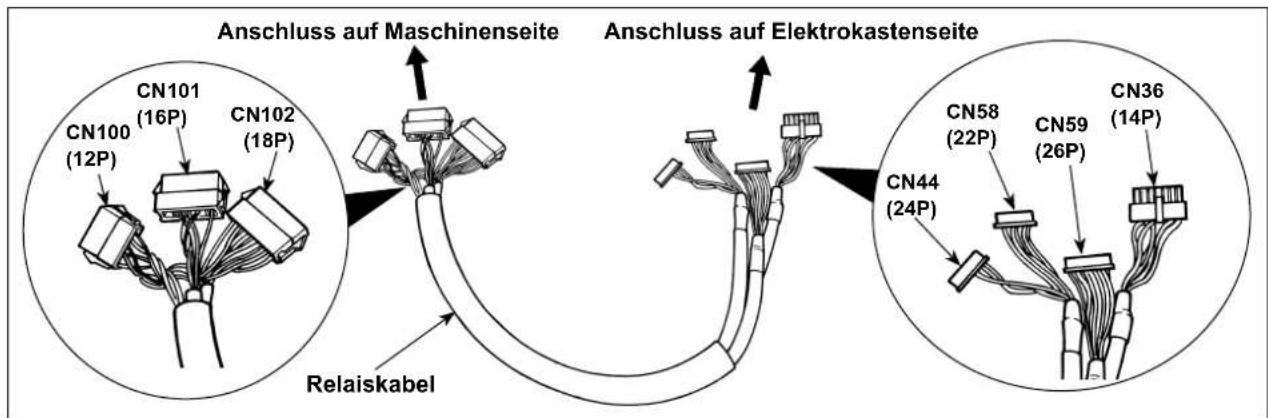

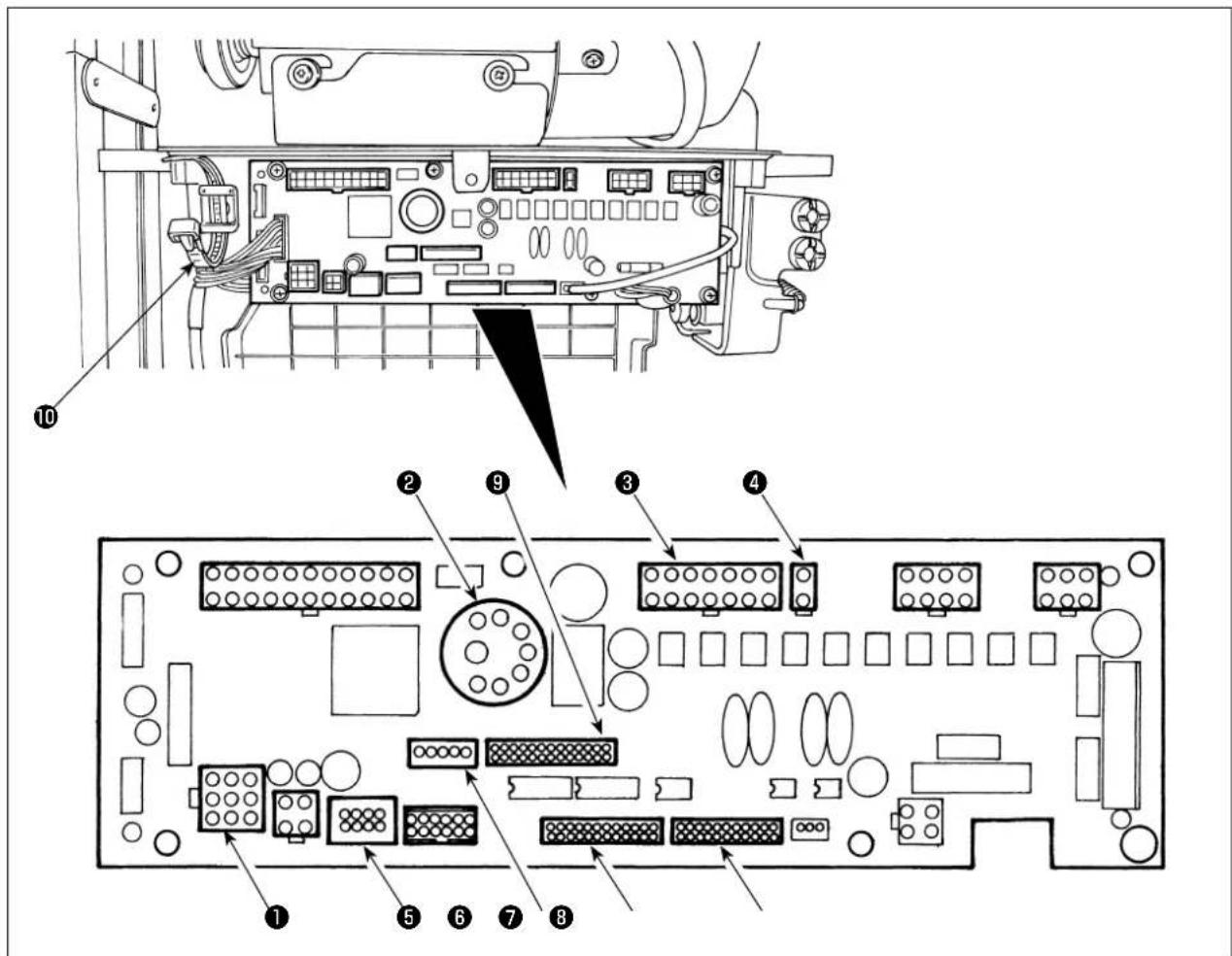

4) Anschluss der Kabel

1 CN30 Motorsignal-Steckverbinder
CN33 Extern installerierer Nadelstangen-Positionsgeber (+5-V-Version): Die Nadelstangenposition wird erfasst.
CN36 Maschinenkopf magnet: Magnetspulen für Fadenabschneiden, Rückwartsnahen, Rückwartstransport-Schnellschalter vorhanden.
4CN37 Nahfußlüftungsmagnet (nur für automatische Nahrfußlüftung)
CN38 Bedienungstafel : Verschiedene Nähvorgänge können programmiert werden. (Für Einzelheiten zur Bedienungstafel außer CP-18 siehe die Bedienungsanleitung für die zu verwendende Tafel.)
CN43 Eingebauter Nadelpositionsgeber des Maschinenkopfes (+12-V-Version): Die Nadelstangenposition wird erfasst.
7CN44 Handschalter: Anderer Handschalter außer Nährchtungsumschafter.
CN58 Erweiterungs-Eingangsanschluss (für Sensereingang usw.)
9CN59 Erweiterungs-Ausgangsanschluss (fur Magnetventilausgang)

1) Den Motorsignalstecker, den Nadelstangen-Positionsgeber, die Bedienungstafel und das Verbindungskaibel an das Nahmaschinen-Steuerverat anschließen. Nach dem Einfahren des Steckers alle Kabel mit dem an der Seite des Kastens befindlichen Kabelbinder bündeln.

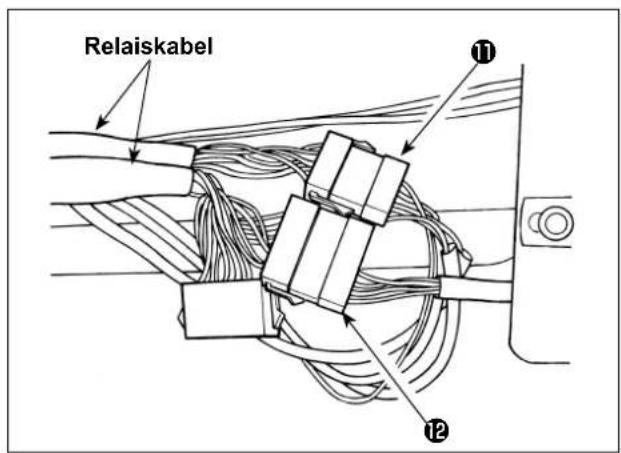

2) Das Relaiskabel so verlegen, wie bei ⑤ gezeigt.

3) Den Stecker 1 vom Maschinenkopf und den Stecker 2 vom Magnetventil (Einh.) an das Relais-kabel anschließen.

4) Den Luftschlauch, das Relaiskabel und andere Kabel mit einer Druckknopmanschette 13 bündeln.

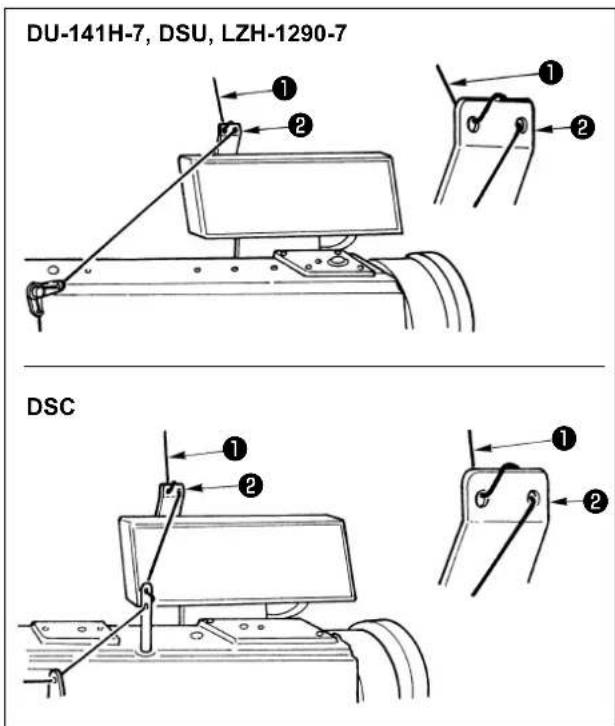

6. EINFÄDELN DER KONSOLEN-FADENFUHRUNG

[DU-141H-7, DSU, DSC, LZH-1290-7]

Den vom GarnstandierCOMMenden Nadelfaden 1 durch das Loch in der Konsolen-Fadenführung 2 ziehen.

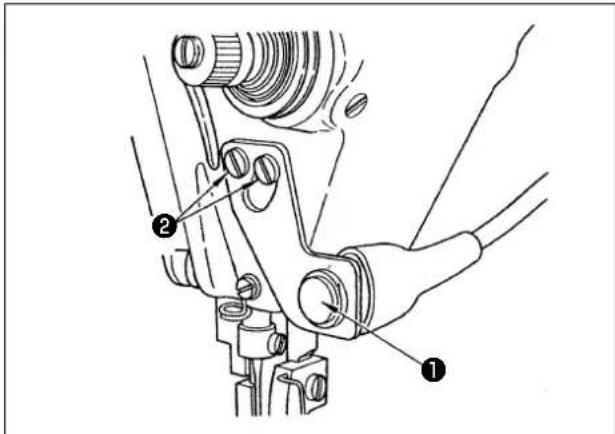

7. MANUELLES RÜCKWÄRTSNÄHEN AUF TASTENDRUCK

(1) Bedienungsweise

1) Sobald der Schalter ① gedrück wird, transportiert die Maschine den Stoff in Rückwärtsrichtung und führt Rückwärtsnahlen aus.
2) Die Maschine fuhrt Rückwärtsnahlen aus, solange der Schalter gedrückt gehalten wird.
3) Sobald der Schalter losgelassen wird, setzt die Maschine den Vorwartsnahbetrieb fort.

(Vorsicht) Unterlassen Sie starkes Drucken oder Schlagen des Schalters. Anderenfalls kann der Schalter beschädigt werden.

(2) Position des Schalters

1) Stellen Sie die Position des Schalters so ein, dass Sieihn bequem betätigten konnen.
2) Die Schrauben 2 lose, und die Position des Schalters durch Hebden oder Senken einstellen.

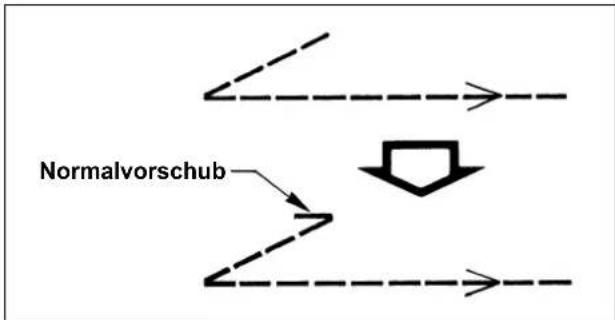

8. VORDERSEITEN-RIEGELNAHEN

Falls Stichauslassen am Nahtanfang auftritt, wenn Einfach-Riegelnähen ("V"-Riegelnähen) durchgeführt wird, führen Sie 1 bis 2 Stiche im Normalvorschub am Nahtanfang aus.

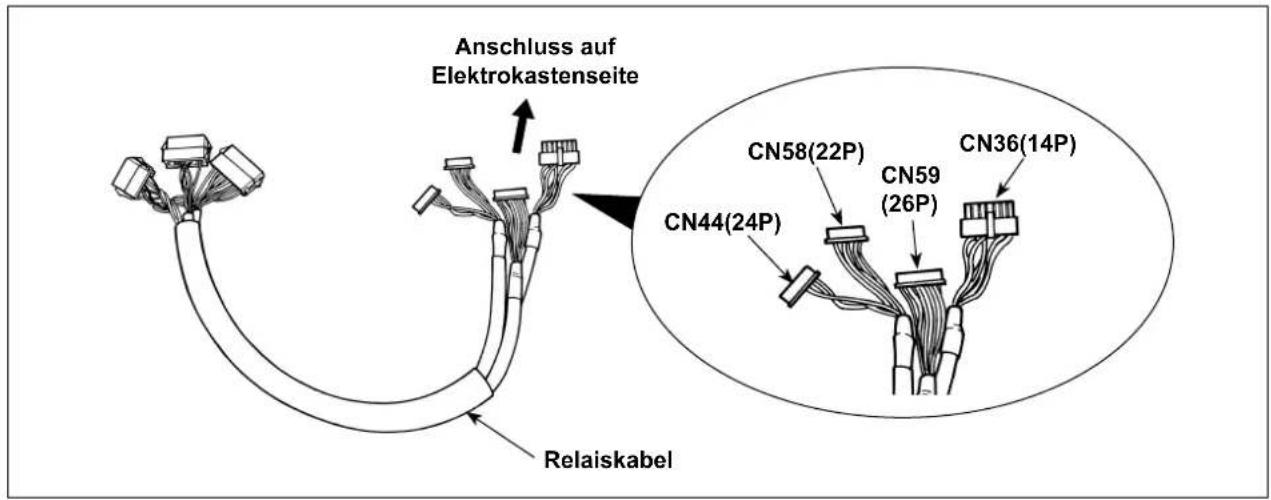

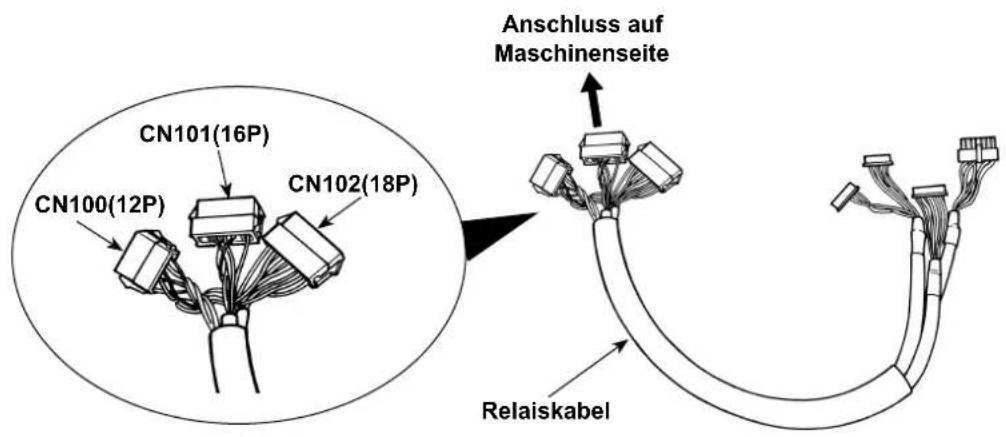

9. RELAISKABEL

CN100 (12P) Anzeige-Nr. Funktion
Für die Maschinenkopf-Magnets-pule	1 TRM Mg	(-)
	7 TRM Mg	(+)
	2 TR Mg	(-)
	8 TR Mg	(+)
	12 FG
	9 GND
	10 BT SW
	3 +12V
	11 DL Volume
	4 DL Limit	SW1
	5 DL Limit	SW2
	6 GND

CN101 (16P) Anzeige-Nr. Funktion
Für die Nährch- tungsumschal- ter-Einh.	1 BT SW
	2 DL SW
	3 ABT SW
	10 NU SW
	11 2P SW
	6 TC SW
	9 GND
	14 GND
	13 +24V
	4 DLSW LED
	12 2PSW LED
	5,7,8,15,16 -

CN102 (18P) Anzeige-Nr. Funktion
Für das Magnet-ventil	1	FL
	2	BT
	3	DL
	4	SS
	5	2P
	6 TRM
	7 TRM RET
	8	TC
	9 FL2
	10, 11, 12, 13, 14, 15, 16, 17, 18	+24V

CN36 (14P) Anzeige-Nr. Funktion
Für die Maschinenkopf-Magnets-pule	1 TRM Mg	(-)
	8 TRM Mg	(+)
	7 TR Mg	(-)
	14 TR Mg	(+)
	10 FG
	5 BT SW
	12 GND
	4 FL SW
	11 GND
	2 WP Mg	(-)
	9 WP Mg	(+)
	6 BT Mg	(-)
	13 BT Mg	(+)
	3	-

CN58 (22P) Anzeige-Nr. Funktion
Zur Begrenzung der alterneren den Vertikalbewegungsgeschwindigkeit	2 GND
	9 +24V
	7 +12V
	14 DL Volume
	4 DL Limit SW1
	5 DL Limit SW2
	8 GND
	1,3,6,10 bis 13,15 bis 22	-

CN44 (24P) Anzeige-Nr. Funktion
Für die Nährch- tungsumschal- ter-Einh.	4 DL SW
	5 ABT SW
	6 NU SW
	7 2P SW
	8 TC SW
	12 GND
	1,2,3,9,10,11, 13 bis 24	-

CN59 (26P) Anze	eige-Nr. Funktion
Für das Magnet-ventil	11 FL
	12 BT
	13 DL
	14 SS
	15 2P
	16 FL2
	17 TRM
	18 TRM RET
	19 TC
	22 DLSW LED
	23 2PSW LED
	1 bis 5 +24V
	6 bis 10, 20, 21,24, 25, 26	-

10. SERIE LU-2220N-7 NADELFADENKLEMMENFUNKTION

Für die Nadelfadenklemmenfunktion sind die folgenden Funktionen verfügbar.

	Funktion
Funktion Nr. 156Nadelfadenklemmenfunktion	0: Die Funktion wird wirksam, wenn der Nadelfadenklemmen-schalter eingeschaltet wird.1: Die Nadelfadenklemmenfunktion ist unwirksam.2: Die Funktion wird ohne Rücksicht auf das Ein-/Ausschal-ten des Nadelfadenklemmenschalters wirksam.

[Durchführung der Einstellung]

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funktionseinstellmodus.
2) Drücken Sie die Taste oder ABCD, um die Funktionseinstellung Nr. 156 aufzurufen.
3) Drücken Sie die Taste - 5 oder +6 , und wahlen Sie die Funktion.
4) Drücken Sie die Taste ③ oder ④ , um auf den Funktionseinstellmodus zurückzuschalten.

11. LU-2200N-7 ABSCHNEIDEN VON DICKEN FÄDEN

Wenn ein dicker Faden (Feinheitsnummer #4 oder höher) verwendet wird und der Faden nicht abgeschritten wird, führen Sie die Einstellung der Funktion durch, wie nachstehend beschreiben.

	Funktion
Funktion Nr. 143 Bremsanfangswinkel von Faden-abschneiden-Hoch-Stopp	Der Bremsanfangswinkel zum Zeitpunkt des Fadenabschneiden-Hoch-Stopps wird eingestellt. Einstellbereich: 0 bis 10 Grad Einstellwert zum Zeitpunkt der Lieferung ab Werk : 0 Grad

[Durchführung der Einstellung]

Die Hoch-Stoppposition so einstellen, dass der Zeiger auf die eingraviente Markierungslinie F des Handrads ausgerichtet ist. Den Anfangswert auf "7" Grad einstellen, und die Hoch-Stoppposition überprüfen.

Wenn die Hoch-Stoppposition die eingraviente Markierungslinie F überschreitet, den Einstellwert im unter aufgeführten Schritt

3) um eins verringern, und die Hoch-Stoppposition uberprüfen.

Wenn die Hoch-Stoppposition vor der eingravierten Markierungslinie F liegt, den Einstellwert im unter aufgeführten Schritt

3) um eins erhöhen, und die Hoch-Stoppposition überprüfen.

Die Funktion Nr. 56 (Funktion für Rücklauf-Nadelanhebung nach dem Fadenabschneiden) auf "0: Null" setzen, den Faden abschneiden, und prufen, ob das Abschneiden einwandfrei durchgeführt wurde.

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funktionseinstellmodus.
2) Drücken Sie die Taste ③ oder ④, um die Funktionseinstellung Nr. 143 aufzurufen.
3) Drücken Sie die Taste -5 oder +6 , und stellen Sie den Winkel ein.
4) Drücken Sie die Taste ③ oder ④, um auf den Funktionseinstellmodus zurückzuschalten.

12. MASSNAHMIEN FÜR NADELSTANGENSENKUNG BEI TIEFSTELLUNGSSTOPP DER MASCHINE

Falls die Nadelstange abgesenkt wird, wenn die Maschine einen Tiefstellungsstopp ausfuhrt, erhmen Sie die Einstellungen der folgenden Funktionen vor.

	Functions
Funktion Nr. 58Nadelstangen-Normalstellungs-Haltefunktion	Haltefunktion der Nadelstangen-Vertikalnormalstellung0 : Nadelstangen-Normalstellungs-Haltefunktion deaktiviert1 : Nadelstangen-Normalstellungs-Haltekraft - schwach2 : Nadelstangen-Normalstellungs-Haltekraft - mittel3 : Nadelstangen-Normalstellungs-Haltekraft - stark

[Durchführung der Einstellung]

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funktionseinstellmodus.
2) Drücken Sie die Taste ③ oder ④ , um die Funktionseinstellung Nr. 58 aufzurufen.
3) Drücken Sie die Taste -5 oder +6 , und wahlen Sie die Funktion.
4) Drücken Sie die Taste ③ oder ④ , um auf den Funktionseinstellmodus zurückzuschalten.

13. TABELLE DER FUNKTIONGPUNKTE DES SC-922 IN ÜBEREINSTIMMUNG MIT DEN ZUSATZVORRICHTUNGEN

Zusatzvor-richtung	Funk-tions-Nr.	Funktionspunkt	Anfangs-stufe	Einstell-bereich	Beschreibung	Zutreffendes Modell
2-Ab-stand-Vor-richtung	148 Ausgabe des 2-Abstand-Signals während des Rück-wärtsnahens am Anfang oder Ende	Benutzer 0, 1 0 : Unwirksam				LU-2212N-7 LU-2220N-7
	149 Umkehrung der Ausgabe des 2-Abstand-Signals während der Ausgabe des alternierenden Vertikalbewegungsbetrags	Benutzer 0, 1 0 : Unwirksam
	150 2-Abstands-An-fangsausgabe	Benutzer 0, 1, 2 0 : Wenn die Stromversorgung einge-schaltet ist, erfolgt eine Rücksetzung mit dem Status der vorherigen Stromausschaltung.1 : Wenn die Stromversorgung eingeschaltet ist, wird die 2-Ab-stands-Ausgabe ausgeschaltet.2 : Wenn die Stromversorgung eingeschaltet ist, wird die 2-Ab-stands-Ausgabe eingeschaltet.
Umschaltvor-richtung des alternieren-den Vertikal-bewegungs-betrags	144 Einstellung der Stichzahl für auto-matische Aufhebung der Ausgabe der alternierenden Vertikalbewegung	Benutzer 0, 1 bis 30 Stiche			0 : Automatische Aufhebung ist unwirk-sam.1 bis 30 : Die Aufhebung der Ausgabe der alternierenden Vertikal-bewegung wird durch die Stichzahl automatisch durch-geführt.	LU-1500N-7 LU-1520NC-7 LS-1342-7 DNU-1541-7 PLC-1700-7 LU-2200N-7
	146 Wahl der Ausgabe der alternierenden Vertikalbewegung nach dem Faden-abschneiden	Benutzer 0, 1, 2 0 : Unwirksam
	147 Anfängliche Ausga-be der alternieren-den Vertikalbewegung	Benutzer 0, 1, 2 0 : Wenn die Stromversorgung einge-schaltet ist, erfolgt eine Rücksetzung mit dem Status der vorherigen Stromausschaltung.1 : Wenn die Stromversorgung einge-schaltet ist, wird die Ausgabe der alternierenden Vertikalbewegung ausgeschaltet.2 : Wenn die Stromversorgung einge-schaltet ist, wird die Ausgabe der alternierenden Vertikalbewegung eingeschaltet.
Nadelfa-denklemm-vorrichtung	156 Wahl der Nadelfa-denklemmenschal-terfungnion	Benutzer 0, 1, 2 0 : Wenn der Nadelklemmensalter eingeschaltet wird, wird diese Funktion aktiviert.1 : Die Nadelklemmenfungnion wird deaktiviert.2 : Die Nadelklemmenfungnion wirdzwangsweise aktiviert.				LU-2220N-7

FRANÇAIS

APPLICATION DU MODE D'EMPLOI (SUPPLEMENT)

Bittle wenden Sie sich an unsere Handlcr oder Vertreter in Ihr Nae, wenn Sie weitere Informationen benotigen.

*Anderungen der in dieser Betriebsanleitung enthaltenen Beschreibungen, die der Verbesserung des Produktes dieren, bleiben vorbehalten.
