BEDIENUNGSANLEITUNG DSC2467 JUKI

Nähmaschinen für Leder und schwere Stoffe

BEDIENUNGSANLEITUNG (ERGÄNZUNG) FÜR SC-922

Armnähmaschine LS-1342-7, Serie DSC, Serie DSU Säulennähmaschine Serie PLC-1700 INHALT

12. MASSNAHMEN FÜR NADELSTANGENSENKUNG BEI TIEFSTELLUNGSSTOPP

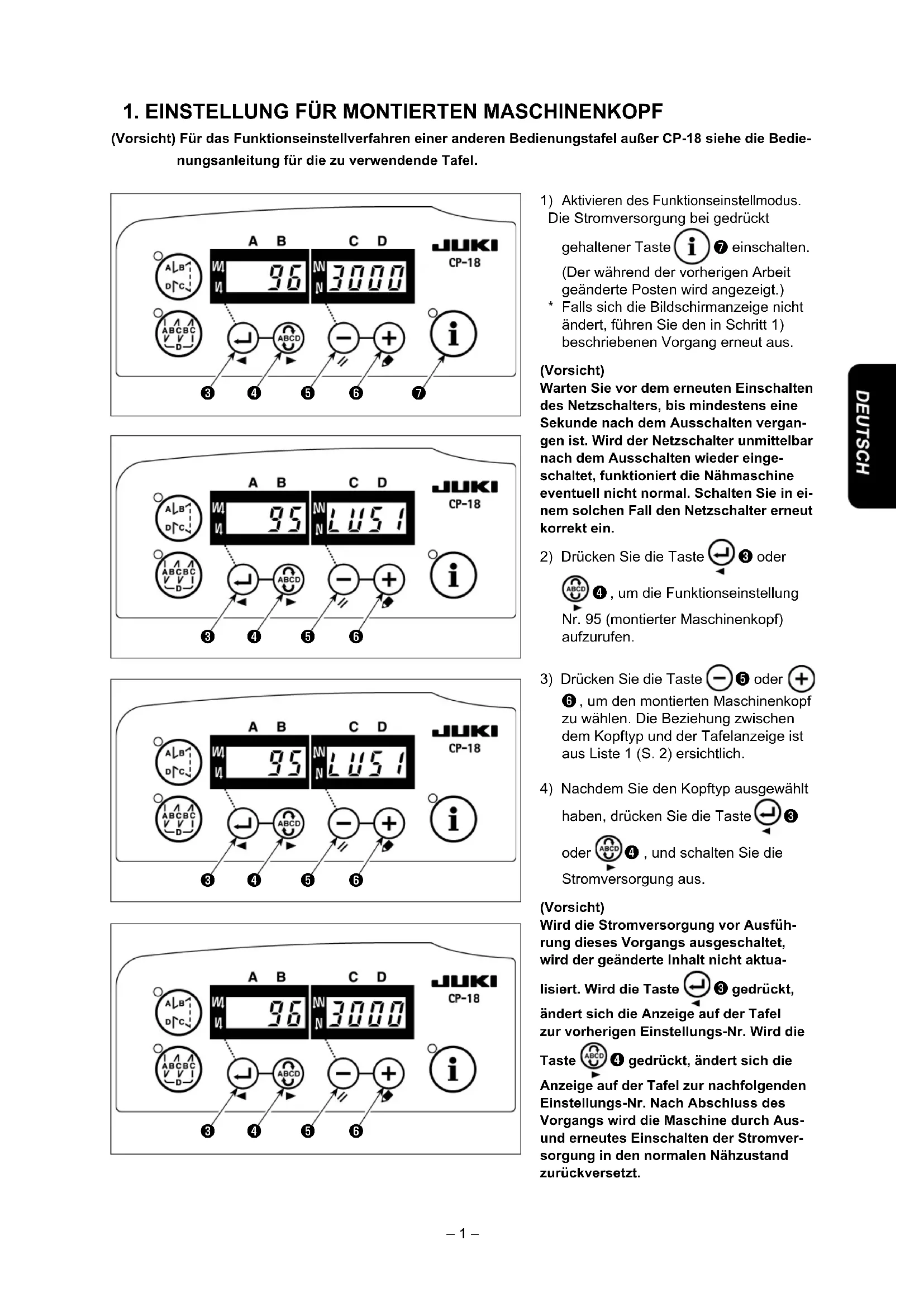

1. EINSTELLUNG FÜR MONTIERTEN MASCHINENKOPF

(Vorsicht) Für das Funktionseinstellverfahren einer anderen Bedienungstafel außer CP-18 siehe die Bedie- nungsanleitung für die zu verwendende Tafel.

Aktivieren des Funktionseinstellmodus. Die Stromversorgung bei gedrückt gehaltener Taste

einschalten. (Der während der vorherigen Arbeit geänderte Posten wird angezeigt.)

• Falls sich die Bildschirmanzeige nicht ändert, führen Sie den in Schritt 1) beschriebenen Vorgang erneut aus. (Vorsicht) Warten Sie vor dem erneuten Einschalten des Netzschalters, bis mindestens eine Sekunde nach dem Ausschalten vergan- gen ist. Wird der Netzschalter unmittelbar nach dem Ausschalten wieder einge- schaltet, funktioniert die Nähmaschine eventuell nicht normal. Schalten Sie in ei- nem solchen Fall den Netzschalter erneut korrekt ein.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 95 (montierter Maschinenkopf) aufzurufen.

3) Drücken Sie die Taste

, um den montierten Maschinenkopf zu wählen. Die Beziehung zwischen dem Kopftyp und der Tafelanzeige ist aus Liste 1 (S. 2) ersichtlich.

4) Nachdem Sie den Kopftyp ausgewählt

haben, drücken Sie die Taste

, und schalten Sie die Stromversorgung aus. (Vorsicht) Wird die Stromversorgung vor Ausfüh- rung dieses Vorgangs ausgeschaltet, wird der geänderte Inhalt nicht aktua- lisiert. Wird die Taste

gedrückt, ändert sich die Anzeige auf der Tafel zur vorherigen Einstellungs-Nr. Wird die Taste

gedrückt, ändert sich die Anzeige auf der Tafel zur nachfolgenden Einstellungs-Nr. Nach Abschluss des Vorgangs wird die Maschine durch Aus- und erneutes Einschalten der Stromver- sorgung in den normalen Nähzustand zurückversetzt.

❺❹❸– 2 – Nr. Maschinenkopf Typ Anzeigeinhalt Werksseitig eingestellte Drehzahl (sti/min) Max. Drehzahl (sti/min) 1 LU-2210N/2260N-7 (VR Typ) LU2v

• Wenden Sie die nachstehende Justierung auf Modelle an, die nicht mit eingebautem Positionsgeber ausgestattet sind.

• Stellen Sie unbedingt sicher, dass die Stoppposition korrekt ist, bevor Sie den Fadenabschneidevorgang durchführen. Stellen Sie die Stoppposition in dem Zustand ein, da der Positionsgeber tatsächlich an der Nähmaschine installiert ist. Entfernen Sie dazu aus Sicherheitsgründen den Stecker für die Nähmaschine. Bevor Sie einen Stecker entfernen, schalten Sie bitte die Stromversorgung aus. Wenn Sie die Hochstel- lungs-Detektorplatte

einstellen und die Verbindung des Posi- tionsgebers drehen, schalten Sie bitte die Stromversorgung aus. Stellen Sie die Nadel-Hoch/Tief-Position mit Funktion Nr. 10 ein (Angabe der Nadelstangenposition beim Anhalten der Nähmaschine).

1) Den Positionsgeber

provisorisch am Handrad befestigen.

2) Die Abdeckung des Positionsgebers

entfernen, und den Kantenabschnitt

der äußeren Hochstellungs-Detektor- platte

in Übereinstimmung mit den jeweiligen Modellen auf die Position der Skala der Tiefstellungs-Detektorplatte

einstellen. Für die Position der Skala der jeweiligen Modelle siehe die Liste 2 (S.3).

LU-2200N-7 (VR Typ) LU-2200N-7 (SW Typ) Kabel– 3 – Liste 3 Liste 2 Modell Skala der Tiefstellungs-Detektorplatte

Serie LU-2200N A DU-141H-7, Serie DSC, Serie DSU, LZH-1290-7 D Modell Handrad Markierungspunkt für Hochstellung Markierungspunkt für Tiefstellung Markierungspunkt für Rückwärts- drehungs-Nadel-Hochstellung DU-141H-7, Serie DSC, Serie DSU Rot Weiß - LZH-1290-7 Zwischen Rot und Rot Weiß - Serie LU-2200N Zwischen F und E K B

3) Stellen Sie zuerst sicher, dass die Steckverbinder der Nähmaschine entfernt worden sind. Stellen Sie

dann das Nähmaschinen-Steuergerät so ein, dass die Nähmaschine mit abgesenkter Nadel anhält. Lösen Sie die Feststellschraube

. Um zu erreichen, dass die Nähmaschine mit abge- senkter Nadel anhält, drehen Sie die Verbindung, um den in das Handrad eingravierten Markierungspunkt

, der die Tiefstellung repräsentiert (d. h. die Nähmaschine bleibt mit abgesenkter Nadel stehen), auf den in den Maschinenarm eingravierten Markierungspunkt

auszurichten. Die Positionen der in das Handrad eingravierten Markierungspunkte, welche die Stoppposition der Näh- maschine repräsentieren, sind je nach Modell unterschiedlich. Die Positionen der Markierungspunkte an Ihrer Nähmaschine sind aus Liste 3 ersichtlich.

4) Nach der Einstellung des Tief-Stopps das Nähmaschinen-Steuergerät auf die Nadel-Hochstellung stellen

und die Hoch-Stoppposition bestätigen. Wenn die Hoch-Stoppposition ungeeignet ist, eine Feineinstel- lung mit der Hochstellungs-Detektorplatte

5) Nach der Einstellung der Stoppposition die Abdeckung des Positionsgebers

anbringen. Das Nähma- schinen-Steuergerät auf die Einstellung der Nadel-Tiefstellung zurückstellen.

Einstellverfahren der Nadelstangenposition beim Anhalten der Nähmaschine Nehmen Sie die Einstellung nach Funktion Nr. 10 vor (Einstellung der Nadelstangenposition bei gestopp- ter Maschine).

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmo-

dus" Bezug, und aktivieren Sie den Funktionseinstellmodus.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 10 aufzurufen.

3) Drücken Sie die Taste

, und wählen Sie "0" oder "1". "0"….Tiefstellungsstopp, "1"…..Hochstellungsstopp

4) Nachdem Sie die Einstellung durchgeführt haben, drücken Sie die Taste

, und schal- ten Sie die Stromversorgung aus.– 4 –

1) Die Konsolen-Fadenführung

mit der als Zube- hör mitgelieferten Schraube

und der Unterlegscheibe

an der Monta- geplatte befestigen. Die Konsolen-Fadenführung

wird jedoch nicht an der Serie LU-1500N, LS- 1342-7 und DNU-1541-7 installiert.

2) Die Bedienungskonsole mit den als Zubehör mit-

gelieferten Schrauben

, den Unterlegscheiben

und den Zahnscheiben

an der Nähmaschi- ne befestigen. Für DU-141H-7 und DSU ist jedoch die mit dem Nähmaschinenkopf gelieferte Schraube

anstelle der mit der Bedienungskonsole gelieferten Schraube

zu verwenden. Für den Fall, dass die Bedienungskonsole an Abschnitt A montiert wird, sollte sie nur mit der Schraube

anstelle der mit der Bedienungskonsole gelieferten Unterlegscheibe

CP-180 (Im Falle von DU-141H-7, DSU)– 5 – [ Serie LU-2200 ] Bitte die Schritte 1) bis 4) ausführen, außer an der Serie LU-22*6N (langer Arm). An der Serie LU-22*6N (langer Arm) ist nur Schritt 5) auszuführen.

1) Die Konsolen-Fadenführung

mit der als Zube- hör mitgelieferten Schraube

und der Unterlegscheibe

an der Monta- geplatte befestigen.

2) Die Bedienungskonsole mit den als Zubehör mit-

gelieferten Schrauben

und Unterlegscheiben

an der Konsolen-Hilfsmontageplatte

3) Die an der Rückwärtstransportzylinder-Montage-

angebrachten Befestigungsschrauben

und Unterlegscheiben

entfernen. (je 2 Stück)

4) Die Konsolen-Hilfsmontageplatte

mit den Be- festigungsschrauben

am Rückwärtstransport- zylinder

befestigen. Dabei werden die Unter- legscheiben

5) Die Montageplatte mit den Befestigungsschrau-

und Unterlegscheiben

4. INSTALLATION DER AK/LUFTVORRICHTUNG

(2) Verlegung der Luftschläuche (Vorsicht) 1. Darauf achten, dass die Luftschläuche nicht an die falschen Schnellkupplungsstutzen ange- schlossen werden.

2. Die Luftschläuche vollständig auf die Schnellkupplungsstutzen schieben, und darauf achten,

dass keine Luft entweicht.

3. Biegen der Luftschläuche sorgfältig verhüten.

[Wenn die Luftschlauchnummer am Magnetventil (Einh.) angegeben ist] LU-1500N-7Nr. 1Nr. 2Nr. 3Nr. 4Nr. 2Nr. 3Nr. 4Nr. 1 (1) Installation der AK/Luftvorrichtung Den Regler und das Magnetventil (Einh.) der AK/ Luftvorrichtung an der durch die gestrichelte Linie gekennzeichneten Stelle installieren.

1) Das Magnetventil (Einh.)

mit den im Liefer- umfang der Einheit enthaltenen Holzschrauben

auf der Unterseite des Tisches installieren. Achten Sie dabei darauf, dass das Kabel

des Magnetventils (Einh.) nicht die Tischbeine be- rührt. [Beispiel: Serie LU-1500N-7]

1) Den Luftschlauch der jeweiligen Nummer an

den Stutzen anschließen, dessen Nummer am Zylinder des Kopfes angegeben ist. Falls der Luftschlauch zu lang ist, kürzen Sie ihn auf die passende Länge. WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten.

❸– 7 – [Wenn die Luftschlauchnummer nicht am Magnetventil (Einh.) angegeben ist (LZH, DU-141H, DSC, DSU)]

, und den Luftschlauch

anschließen. Falls der Luftschlauch zu lang ist, kürzen Sie ihn auf die passende Länge.

mit den im Lieferumfang der Ein- heit enthaltenen Holzschrauben

auf der Unter- seite des Tisches installieren. Den Luftschlauch

des Reglers an den Stutzen

des Magnet- ventils (Einh.) anschließen.

3) Wenn alle Schlauchanschlüsse durchgeführt

worden sind, den Luftdruck mit dem Knopf

am Regler auf 0,4 bis 0,5 MPa (4 bis 5 kgf/cm²) einstellen.

Schwarz (Nr. 11) Weiß (Nr. 4) Kabel des Knieschalters Weiße Leitung (3) Installation des Knieschalters

1) Den Knieschalter (Einh.)

mit den im Lieferum- fang der Einheit enthaltenen Holzschrauben

auf der Unterseite des Tisches installieren.

2) Den Knieschalter an die Stifte Nr. 4 und Nr. 11

des 14-poligen Maschinenanschlusses anschlie- ßen, der mit CN36 des Maschinensteuergerätes verbunden ist. Schwarze Leitung– 9 – (4) Funktionseinstellung des Knieschalters Die Lampen leuchten abwechselnd auf. Liste 4

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Akti-

vieren des Funktionseinstellmodus" Bezug, und aktivieren Sie den Funkti- onseinstellmodus.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 12 (Wahl der Options-Ein-/Ausgabefunktion) aufzurufen.

3) Drücken Sie die Taste

, und wählen Sie den Posten für "in".

4) Drücken Sie die Taste

, und wählen Sie die Anzeige i31.

5) Drücken Sie die Taste

, um die Knieschalterfunktion zu wählen. Die Einzelheiten der Funktionen sind aus Liste 4 ersichtlich.

6) Drücken Sie die Taste

, und setzen Sie die Funktion fest.

7) Drücken Sie die Taste

, und beenden Sie die Optionseingabe.

8) Wählen Sie den Posten "End" mit der Taste

9) Drücken Sie die Taste

, um auf den Funktionseinstell- modus zurückzuschalten. Funktionscode Abkürzung Funktionspunkt Bemerkungen 5 FL Funktion des Nähfußheberschalters Die Nähfußausgabe ist EIN, solange die Taste gedrückt wird. 31 ALFL Funktion des Nähfußheber-Umschal- ters Die Nähfußausgabe wird bei jedem Drücken der Taste auf EIN oder AUS umgeschaltet. 24 vErT Funktion des Umwandlung des alter- nierenden Vertikalbewegungsbetrags Umschalters Die Ausgabe des alternierenden Vertikal- bewegungsbetrags wird bei jedem Drücken der Taste auf EIN oder AUS umgeschaltet. 25 vSW Funktion des Umwandlungsschalters des alternierenden Vertikalbewe- gungsbetrags Die Ausgabe des alternierenden Vertikalbe- wegungsbetrags ist EIN, während die Taste gedrückt wird.

1 2 TPo _ Po T _ni _ L 5 3i 1 F L 3i 1 L 5 Po T i n nE d 1 2 TPo _– 10 – (5) Gebrauchsweise 1)WennsichdasPedalinderNeutralstellungbendet,denKnieschalterdrückenoderdenhinterenPedal- teil leicht niederdrücken. Der Nähfuß wird angehoben, solange eine der beiden Vorrichtungen gedrückt gehalten wird.

2) Der Nähfuß hebt sich nach dem Fadenabschneiden automatisch und wird durch Niederdrücken des

vorderen Pedalteils abgesenkt, so dass die Maschine den Nähbetrieb beginnen kann. Der Nähfuß kann abgesenkt werden, indem der Knieschalter einmal gedrückt und auf die Ausgangsstellung zurückgestellt wird, oder indem der hintere Pedalteil niedergedrückt und auf die Neutralstellung zurückgestellt wird. Hohe Geschwindigkeit Knieschalter Niedrige Geschwindigkeit Anschlag (Null) Nähfußlüftung Fadenabschneiden (6) Einstellen des Nähfußhubs

(Für LZH-1290-7 wird der Nähfußhub auf 15 mm eingestellt.)

1) Die Einstellmutter

lösen, und die Zylinderstange

drehen, um die Einstellung so vorzunehmen, dass der Hub des relevanten Nähfußes auf die oben genannten Werte eingestellt wird, wenn der Zylinder vollständig eingezogen wird. Die Stange in Richtung

drehen, um den Hubbetrag zu verkleinern, bzw. in Richtung

, um ihn zu vergrö- ßern.

2) Nach Abschluss der Einstellung die Einstellmutter

wieder festzie- hen. Nähmaschine Sich hebender Teil Hubbetrag (mm) DU-141H-7 Hub des Zwischenpressers 15 Serie DSU Hub des Zwischenpressers 13 Serie DSC Hub des Transportrahmens 13

5. ANSCHLIESSEN DER KABEL

1) Die von der Nähmaschine kommenden Kabel

im Tisch führen und unter dem Tisch verlegen.

WARNUNG : Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der Nähmaschine verursachte Unfälle zu verhüten.

2) Die von der Nähmaschine kommenden Kabel

zwischen Riemenspannungs-Einstellschraube

und Motor hindurchführen, und dabei darauf achten, dass die Kabel nicht mit dem Riemen in Berührung kommen.

3) Die von der Nähmaschine kommenden Kabel mit

4) Anschluss der Kabel

1) Den Motorsignalstecker, den Nadelstangen-Positionsgeber, die Bedienungstafel und das Verbindungska-

bel an das Nähmaschinen-Steuergerät anschließen. Nach dem Einführen des Steckers alle Kabel mit dem anderSeitedesKastensbendlichenKabelbinder

CN44 (24P) CN59 (26P) CN58 (22P) CN36 (14P) Anschluss auf Elektrokastenseite Anschluss auf Maschinenseite CN100 (12P) CN101 (16P) CN102 (18P)

CN30 Motorsignal-Steckverbinder

CN33 Extern installierter Nadelstangen-Positionsgeber (+5-V-Version): Die Nadelstangenposition wird erfasst.

CN36 Maschinenkopfmagnet: Magnetspulen für Fadenabschneiden, Rückwärtsnähen, Rückwärtstrans- port-Schnellschalter vorhanden.

CN37 Nähfußlüftungsmagnet (nur für automatische Nähfußlüftung)

CN38 Bedienungstafel : Verschiedene Nähvorgänge können programmiert werden. (Für Einzelheiten zur Bedienungstafel außer CP-18 siehe die Bedienungsanleitung für die zu verwendende Tafel.)

CN43 Eingebauter Nadelpositionsgeber des Maschinenkopfes (+12-V-Version): Die Nadelstangenposi- tion wird erfasst.

CN44 Handschalter: Anderer Handschalter außer Nährichtungsumschalter.

CN58 Erweiterungs-Eingangsanschluss (für Sensoreingang usw.)

CN59 Erweiterungs-Ausgangsanschluss (für Magnetventilausgang) Relaiskabel– 13 –

2) Das Relaiskabel so verlegen, wie bei

vom Maschinenkopf und den Ste- cker

vom Magnetventil (Einh.) an das Relais- kabel anschließen.

4) Den Luftschlauch, das Relaiskabel und andere

Kabel mit einer Druckknopfmanschette

6. EINFÄDELN DER KONSOLEN-FADENFÜHRUNG

durch das Loch in der Konsolen-Fadenführung

1) Sobald der Schalter

gedrückt wird, transpor- tiert die Maschine den Stoff in Rückwärtsrichtung und führt Rückwärtsnähen aus.

2) Die Maschine führt Rückwärtsnähen aus, solange

der Schalter gedrückt gehalten wird.

3) Sobald der Schalter losgelassen wird, setzt die

Maschine den Vorwärtsnähbetrieb fort. (Vorsicht) Unterlassen Sie starkes Drücken oder Schlagen des Schalters. Anderenfalls kann der Schalter beschädigt werden.

8. VORDERSEITEN-RIEGELNÄHEN

Falls Stichauslassen am Nahtanfang auftritt, wenn Einfach-Riegelnähen ("V"-Riegelnähen) durchgeführt wird, führen Sie 1 bis 2 Stiche im Normalvorschub am Nahtanfang aus. (2) Position des Schalters

1) Stellen Sie die Position des Schalters so ein, dass Sie ihn bequem betätigen können.

lösen, und die Position des Schalters durch Heben oder Senken einstellen. Normalvorschub– 15 –

CN100 (12P) Anzeige-Nr. Funktion Für die Maschi- nenkopf-Magnets- pule 1 TRM Mg (–) 7 TRM Mg (+) 2 TR Mg (–) 8 TR Mg (+) 12 FG 9 GND 10 BT SW 3 +12V 11 DL Volume 4 DL Limit SW1 5 DL Limit SW2 6 GND CN101 (16P) Anzeige-Nr. Funktion Für die Nährich- tungsumschal- ter-Einh. 1 BT SW 2 DL SW 3 ABT SW 10 NU SW 11 2P SW 6 TC SW 9 GND 14 GND 13 +24V 4 DLSW LED 12 2PSW LED 5, 7, 8, 15, 16 - CN102 (18P) Anzeige-Nr. Funktion Für das Magnet- ventil 1 FL 2 BT 3 DL 4 SS 5 2P 6 TRM 7 TRM RET 8 TC 9 FL2 10, 11, 12, 13, 14, 15, 16, 17, 18 +24V CN100(12P) CN101(16P) CN102(18P) Relaiskabel Anschluss auf Maschinenseite– 16 – CN36 (14P) Anzeige-Nr. Funktion Für die Maschi- nenkopf-Magnets- pule 1 TRM Mg (–) 8 TRM Mg (+) 7 TR Mg (–) 14 TR Mg (+) 10 FG 5 BT SW 12 GND 4 FL SW 11 GND 2 WP Mg (–) 9 WP Mg (+) 6 BT Mg (–) 13 BT Mg (+)

CN44 (24P) Anzeige-Nr. Funktion Für die Nährich- tungsumschal- ter-Einh. 4 DL SW 5 ABT SW 6 NU SW 7 2P SW 8 TC SW 12 GND 1, 2, 3, 9, 10, 11, 13 bis 24

CN58 (22P) Anzeige-Nr. Funktion Zur Begrenzung der alternieren- den Vertikalbewe- gungsgeschwin- digkeit 2 GND 9 +24V 7 +12V 14 DL Volume 4 DL Limit SW1 5 DL Limit SW2 8 GND 1, 3, 6, 10 bis 13, 15 bis 22

CN59 (26P) Anzeige-Nr. Funktion Für das Magnet- ventil 11 FL 12 BT 13 DL 14 SS 15 2P 16 FL2 17 TRM 18 TRM RET 19 TC 22 DLSW LED 23 2PSW LED 1 bis 5 +24V 6 bis 10, 20, 21, 24, 25, 26

CN44(24P) CN59 (26P) CN58(22P) CN36(14P) Anschluss auf Elektrokastenseite Relaiskabel– 17 –

10. SERIE LU-2220N-7 NADELFADENKLEMMENFUNKTION

Für die Nadelfadenklemmenfunktion sind die folgenden Funktionen verfügbar. [Durchführung der Einstellung] Funktion Funktion Nr. 156 Nadelfadenklemmenfunktion 0 : Die Funktion wird wirksam, wenn der Nadelfadenklemmen- schalter eingeschaltet wird. 1 : Die Nadelfadenklemmenfunktion ist unwirksam. 2 : Die Funktion wird ohne Rücksicht auf das Ein-/Ausschal- ten des Nadelfadenklemmenschalters wirksam.

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmo-

dus" Bezug, und aktivieren Sie den Funktionseinstellmodus.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 156 aufzurufen.

3) Drücken Sie die Taste

, und wählen Sie die Funktion.

4) Drücken Sie die Taste

, um auf den Funktionseinstellmodus zurückzuschalten.

Wenn ein dicker Faden (Feinheitsnummer #4 oder höher) verwendet wird und der Faden nicht abgeschnitten wird, führen Sie die Einstellung der Funktion durch, wie nachstehend beschrieben. Funktion Funktion Nr. 143 Bremsanfangswinkel von Faden- abschneiden-Hoch-Stopp Der Bremsanfangswinkel zum Zeitpunkt des Fadenabschnei- den-Hoch-Stopps wird eingestellt. Einstellbereich: 0 bis 10 Grad Einstellwert zum Zeitpunkt der Lieferung ab Werk : 0 Grad Die Hoch-Stoppposition so einstellen, dass der Zeiger auf die eingravierte Markierungslinie F des Handrads ausgerichtet ist. Den Anfangswert auf "7" Grad einstellen, und die Hoch-Stopp- position überprüfen. Wenn die Hoch-Stoppposition die eingravierte Markierungslinie F überschreitet, den Einstellwert im unten aufgeführten Schritt

3) um eins verringern, und die Hoch-Stoppposition überprüfen.

Wenn die Hoch-Stoppposition vor der eingravierten Markie- rungslinie F liegt, den Einstellwert im unten aufgeführten Schritt

3) um eins erhöhen, und die Hoch-Stoppposition überprüfen.

Die Funktion Nr. 56 (Funktion für Rücklauf-Nadelanhebung nach dem Fadenabschneiden) auf "0: Null" setzen, den Faden abschneiden, und prüfen, ob das Abschneiden einwandfrei durchgeführt wurde. Zeiger Markierungs- linie F des Handrads

[Durchführung der Einstellung]

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmo-

dus" Bezug, und aktivieren Sie den Funktionseinstellmodus.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 143 aufzurufen.

3) Drücken Sie die Taste

, und stellen Sie den Winkel ein.

4) Drücken Sie die Taste

, um auf den Funktionseinstellmodus zurückzuschalten.

❶– 19 – Functions Funktion Nr. 58 Nadelstangen-Normalstel- lungs-Haltefunktion Haltefunktion der Nadelstangen-Vertikalnormalstellung 0 : Nadelstangen-Normalstellungs-Haltefunktion deaktiviert 1 : Nadelstangen-Normalstellungs-Haltekraft – schwach 2 : Nadelstangen-Normalstellungs-Haltekraft – mittel 3 : Nadelstangen-Normalstellungs-Haltekraft – stark [Durchführung der Einstellung]

12. MASSNAHMEN FÜR NADELSTANGENSENKUNG BEI TIEFSTEL-

LUNGSSTOPP DER MASCHINE

Falls die Nadelstange abgesenkt wird, wenn die Maschine einen Tiefstellungsstopp ausführt, nehmen Sie die Einstellungen der folgenden Funktionen vor.

1) Nehmen Sie auf "1. Einstellung des montierten Maschinenkopfes, 1) Aktivieren des Funktionseinstellmo-

dus" Bezug, und aktivieren Sie den Funktionseinstellmodus.

2) Drücken Sie die Taste

, um die Funktionseinstellung Nr. 58 aufzurufen.

3) Drücken Sie die Taste

, und wählen Sie die Funktion.

4) Drücken Sie die Taste

, um auf den Funktionseinstellmodus zurückzuschalten.

MUNG MIT DEN ZUSATZVORRICHTUNGEN

Zusatzvor- richtung Funk- tions-Nr. Funktionspunkt Anfangs- stufe Einstell- bereich Beschreibung Zutreffendes Modell 2-Ab- stand-Vor- richtung 148 Ausgabe des 2-Abstand-Signals während des Rück- wärtsnähens am Anfang oder Ende Benutzer 0, 1 0 : Unwirksam 1 : Das 2-Abstand-Signal wird wäh- rend der Steuerung des Rück- wärtsnähens am Anfang oder Ende ausgegeben. LU-2212N-7 LU-2220N-7 149 Umkehrung der Ausgabe des 2-Ab- stand-Signals wäh- rend der Ausgabe des alternierenden Vertikalbewe- gungsbetrags Benutzer 0, 1 0 : Unwirksam 1 : Der Zustand der 2-Abstand-Signal- ausgabe synchron mit der Ausgabe der alternierenden Vertikalbewe- gung wird umgekehrt und ausgege- ben. 150 2-Abstands-An- fangsausgabe Benutzer 0, 1, 2 0 : Wenn die Stromversorgung einge- schaltet ist, erfolgt eine Rückset- zung mit dem Status der vorherigen Stromausschaltung. 1 : Wenn die Stromversorgung eingeschaltet ist, wird die 2-Ab- stands-Ausgabe ausgeschaltet. 2 : Wenn die Stromversorgung eingeschaltet ist, wird die 2-Ab- stands-Ausgabe eingeschaltet. Umschaltvor- richtung des alternieren- den Vertikal- bewegungs- betrags 144 Einstellung der Stichzahl für auto- matische Aufhe- bung der Ausgabe der alternierenden Vertikalbewegung Benutzer 0, 1 bis 30 Stiche 0 : Automatische Aufhebung ist unwirk- sam. 1 bis 30 : Die Aufhebung der Ausgabe der alternierenden Vertikal- bewegung wird durch die Stichzahl automatisch durch- geführt. LU-1500N-7 LU-1520NC-7 LS-1342-7 DNU-1541-7 PLC-1700-7 LU-2200N-7 146 Wahl der Ausgabe der alternierenden Vertikalbewegung nach dem Faden- abschneiden Benutzer 0, 1, 2 0 : Unwirksam 1 : Zwangsausschaltung der Ausgabe der alternierenden Vertikalbewe- gung nach dem Fadenabschneiden. 2 : Zwangseinschaltung der Ausgabe der alternierenden Vertikalbewe- gung nach dem Fadenabschneiden. 147 Anfängliche Ausga- be der alternieren- den Vertikalbewe- gung Benutzer 0, 1, 2 0 : Wenn die Stromversorgung einge- schaltet ist, erfolgt eine Rückset- zung mit dem Status der vorherigen Stromausschaltung. 1 : Wenn die Stromversorgung einge- schaltet ist, wird die Ausgabe der alternierenden Vertikalbewegung ausgeschaltet. 2 : Wenn die Stromversorgung einge- schaltet ist, wird die Ausgabe der alternierenden Vertikalbewegung eingeschaltet. Nadelfa- denklemm- vorrichtung 156 Wahl der Nadelfa- denklemmenschal- terfunktion Benutzer 0, 1, 2 0 : Wenn der Nadelklemmenschalter eingeschaltet wird, wird diese Funk- tion aktiviert. 1 : Die Nadelklemmenfunktion wird deaktiviert. 2 : Die Nadelklemmenfunktion wird zwangsweise aktiviert. LU-2220N-7Ce mode d’emploi (supplément) donne des explications additionnelles au mode d’emploi pour les modèles correspondants de machine à coudre. Modèles applicables Type de machine Modèle Type à plateau Série LU-2200N-7, Série LU-1500N/1520NC-7,

• Alle Rechte weltweit vorbehalten.

The description covered in this instruction manual is subject to change for improvement of the commodity without notice. Bitte wenden Sie sich an unsere Händler oder Vertreter in Ihrer Nähe, wenn Sie weitere Informationen benötigen.

Änderungen der in dieser Betriebsanleitung enthaltenen Beschreibungen, die der Verbesserung des Produktes dienen, bleiben vorbehalten. Pour plus d’information, n’hésitez pas à consulter nos distributeurs ou agents dans votre région.
