Produkttyp	Akku-Laubbläser
Marke	SABO
Modell	LB934
Motorspannung	40 V (bürstenloser Gleichstrom)
Maximaler Luftdurchsatz	934 m³/h
Maximale Luftgeschwindigkeit	209 km/h
Gewicht ohne Akku	2,15 kg
Kompatible Akkus	SAU15032, SAU16450/SAU16451, SAU17028/SAU17029
Kompatibles Ladegerät	SAU15033, SAU16509
Gemessener Schalldruckpegel	87,8 dB(A) (k=3 dB(A))
Garantierter Schallleistungspegel	98,0 dB(A)
Vibrationen	<2,5 m/s² (k=1,5 m/s²)
Geschwindigkeitsregler	Ja (stufenlos)
Turbo-Funktion	Ja (Turbo-Taste)
Blasrohr	Abnehmbar mit Düse
Bestimmungsgemäße Verwendung	Reinigung von harten Oberflächen, Laub, Kiefernnadeln
Sicherheitshinweise	Schutzbrille und Gehörschutz erforderlich, Sicherheitsabstand 15 m
Wartung	Mit feuchtem Tuch reinigen, keine Lösungsmittel verwenden
Lagerung	Trockener und belüfteter Ort, außerhalb der Reichweite von Kindern
Reparierbarkeit	Nur Originalteile verwenden, Reparatur durch autorisierten Fachbetrieb

Häufig gestellte Fragen - LB934 SABO

Wie starte ich den Laubbläser LB934?

Setzen Sie einen geladenen Akku in das Gerät ein. Drücken Sie dann den Auslöseschalter (1), um zu starten. Lassen Sie den Schalter los, um den Laubbläser zu stoppen.

Wie stelle ich die Gebläsegeschwindigkeit ein?

Verwenden Sie den Geschwindigkeitsregler (3): Drücken Sie nach unten, um die Geschwindigkeit zu erhöhen, und drehen Sie nach oben, um sie zu verringern. Die Turbo-Taste (2) ermöglicht sofort die maximale Geschwindigkeit.

Welche Akkus kann ich mit dem LB934 verwenden?

Kompatible Akkus sind die Modelle SABO SAU15032, SAU16450/SAU16451 und SAU17028/SAU17029. Verwenden Sie ausschließlich die Ladegeräte SAU15033 oder SAU16509.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst den elektrischen Kontakt zwischen Akku und Gerät: Entfernen und setzen Sie den Akku wieder ein. Wenn das Problem weiterhin besteht, laden Sie den Akku auf. Bei Fehlfunktion des Auslöseschalters wenden Sie sich an einen autorisierten Reparaturdienst.

Wie reinige ich den Laubbläser?

Entfernen Sie vor der Reinigung den Akku. Wischen Sie das Gerät mit einem feuchten Tuch ab. Verwenden Sie niemals Lösungsmittel auf Kunststoffteilen. Stellen Sie sicher, dass die Lufteinlässe frei von Schmutz sind.

Welche Sicherheitshinweise sind wichtig?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Halten Sie einen Abstand von mindestens 15 Metern zu Personen und Tieren ein. Verwenden Sie das Gerät nicht im Regen. Binden Sie lange Haare zusammen und vermeiden Sie lockere Kleidung.

Wie lagere ich das Gerät richtig?

Reinigen Sie den Laubbläser gründlich, entfernen Sie den Akku und lagern Sie ihn an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern. Vermeiden Sie korrosive Substanzen wie Pflanzenschutzmittel.

Kann ich den Laubbläser auch für andere Aufgaben als Laub verwenden?

Das Gerät ist für die Reinigung von harten Oberflächen (Einfahrten, Gehwege) und zum Wegblasen von Laub oder Kiefernnadeln konzipiert. Verwenden Sie es nicht zum Reinigen von Hecken oder Mauern und nicht im gewerblichen oder industriellen Bereich.

Wie pflege ich den Akku?

Laden Sie den Akku nach jedem Gebrauch auf und vermeiden Sie Tiefentladung. Lagern Sie ihn im geladenen Zustand. Wenn Sie das Gerät längere Zeit nicht nutzen, laden Sie den Akku alle 1 bis 2 Monate nach, um seine Lebensdauer zu verlängern.

Wo finde ich Ersatzteile für den LB934?

Verwenden Sie ausschließlich Original-SABO-Ersatzteile. Konsultieren Sie die mitgelieferte Ersatzteilliste oder wenden Sie sich an Ihren autorisierten Händler, um die passenden Teile zu erhalten.

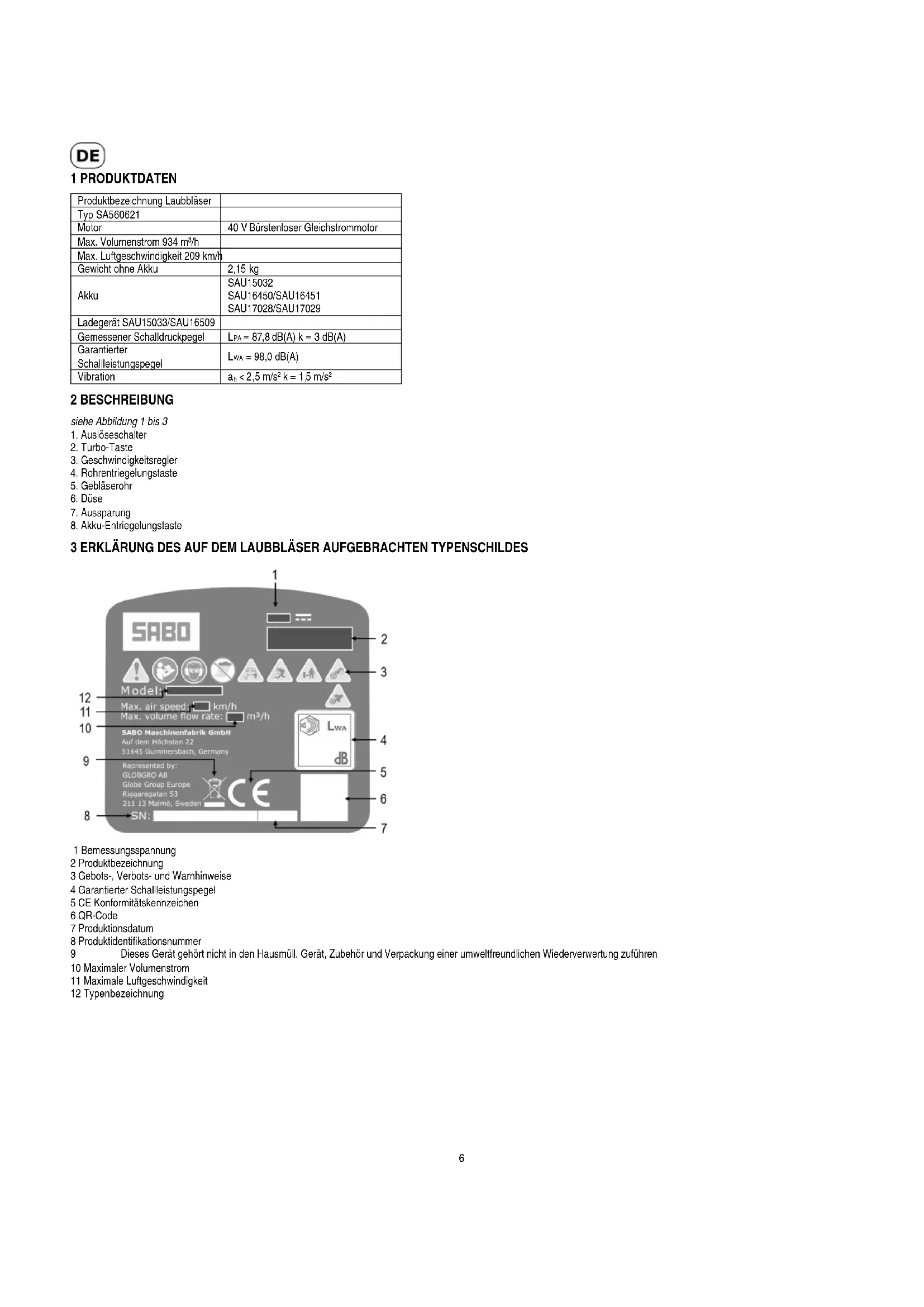

BEDIENUNGSANLEITUNG LB934 SABO

Produktbezeichnung Laubbläser
Typ SA560621
Motor	40 V Bürstenloser Gleichstrommotor
Max. Volumenstrom 934 m3/h
Max. Luftgeschwindigkeit 209 km/h
Gewicht ohne Akku	2,15 kg
Akku	SAU15032SAU16450/SAU16451SAU17028/SAU17029
Ladegerät SAU15033/SAU16509
Gemessener Schalldruckpegel	LPA = 87,8 dB(A) k = 3 dB(A)
GarantieterSchalleistungspegel	LWA = 98,0 dB(A)
Vibration	an < 2,5 m/s2k = 15 m/s2

2 BESCHREIBUNG

siehe Abbildung 1 bis 3

1. Auslöseschalter
2. Turbo-Taste
3. Geschwindigkeitsregler
4. Rohrentriegelungstaste
5. Geblaserohr
6. Duse
7. Aussparung
8. Akku-Entriegelungstaste

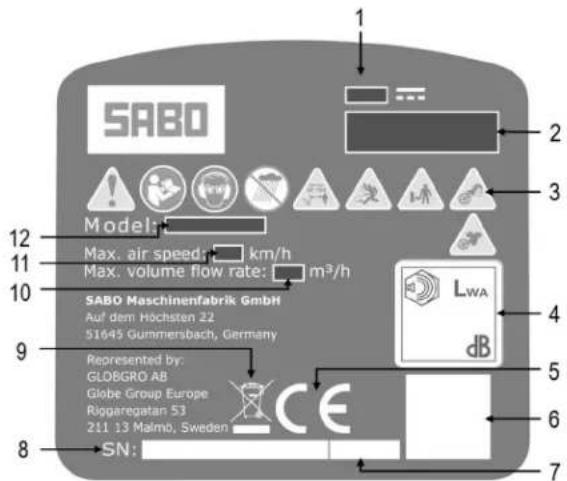

3 ERKLÄRUNG DES Auf DEM LAUBBLÄSER AUFGEBRACHTEN TYPENSCHILDES

1 Bemessungsspannung
2 Produktbezeichnung
3 Gebots-, Verbots- und Warnhinweise
4 Garantieter Schalleistungspegel
5 CE Konformitatskennzeichen
6 QR-Code
7 Produktionsdatum
8 Produktidentifikationsnummer
9 Dieses Gerat gehort nicht in den Hausmull. Gerat, Zubehor und Verpackung einer umweltfreundlichen Wiederverwertung zufahren
10 Maximaler Volumenstrom
11 Maximale Luftgeschwindigkeit
12 Typenbezeichnung

4 ERKLÄRUNG DER SYMBOLE

Auf dem Gerät befinden sich die folgenden Symbole. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich ihre Bedeutung. Ein gutes Verständnis dieser Symbole ermögt Ihnen eine sichere und adäquate Verwendung Ihr Gewerbs.

SYMBOL	BESCHREIBUNG/ERKLÄRUNG
	Wichtige Sicherheitsmaßnahmen. Hier gibt es um ihre Sicherheit.
	Lesen Sie die Bedienungsanleitung durch und beachten Sie die Warnungen und Sicherheitsvorschriften.
	Tragen Sie Augen- und Ohrenschutz.
	Objekte können abprallen und Verletzungen oder Sachbeschädigungen verursachen. Halten Sie andere Personen fem.
	Halten Sie Personen, weitere Kinder, und Tiere mindestens 15 m vom Arbeitsbereich fem.
	Verwenden Sie diese Gerät nicht im Regen, und halten Sie es nicht im Freien liegen, wenn es regnet.
	Wenn large Haare nicht von dem Luftteinlass fernenhalten werden, kann dies zu Verletzungen führen.
	Wenn nicht verhindert wird, dass weite Kleidung in den Luftinlass eingezogen wird, kann dies zu Verletzungen führen.

Die folgenden Signalwörter und Bedeutungen sollen den mit thisem Produkt verbundenen Risikograd veranschaulichen.
SYMBOL	SIGNAL	BEDEUTUNG
	GEFAHR:	Bezeichnet eine unmittelbare Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzungen führen kann.
	WARNUNG:	Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzungen führen kann.
	ACHTUNG:	Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zukleineren und mittleren Verletzungen führen kann.
	ACHTUNG:	(ohne Sicherheitswarnsymbol) Bezeichnet eine Situation, die zu Sachschaden führen kann.
	HINWEIS	Bezeichnet einen Hinweis, der zu einem besseren Verständnis zur Bedienung des Gerätes führt.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist ausschließlich für folgende Zwecke zu verwenden:

Reinigung von harten Oberflächen, wie Einfahrenten und Gehwegen.

Dem Freihalten von Terrassen und Einfahren von Laub und Tannennadeln.

Jeder darüberhinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür tragt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschreibenbenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straβen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Nicht eingesetzt werden dar der Laubblaser insbesondere zum Reinigen von Objekten, die sich nicht in Bodenhhe befinden, z.B. Hecken, Mauern, etc..

• Bitt bechten Sie, dass die ges Gerat bestimmungsgemab nicht fur den gewerblichen handwerklichen oder industriellen Einsatz konstruiert wurd. Wir übernehme keine

Gewahrleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freiigegebener Zusatz- und Anbauer grate. Bei Verwendung derartiger Zusatz- und Anbauer grate erlösen die CE

Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an thisem Laubblaser schliebene Haftung des Herstellers fur daaus resultierende Schaden aus

Trotz bestimmungsgemae Gebrauches und besonderer Vorsicht des Nutzers besteht ein Restrisiko.itte gehen Sie stets Bedacht mit dem Gerat um. Mogliche Gefahrduungen sind:

Wegschleudern von Schnittgut, Erde und kleineren Steinen

Einatmen von aufgewirbten Schmutzpartikeln, sowie Sporen und anderen Krankheitsregern, wenn keine Atemschutzmaske getragen wird.

Schädigung des Gehörs, wenn kein Gehörschutz getragen wird

oVerletzungen der Augen, wenn keine Schutzbrille getragen wird.

Sicherheitsdatenblatt

Ihr Laubblaser wurd nach den Qualitatsstandards mit hoosten Anspruchen an Zuverlssigkeit, Benutzerfreundlichkeit und Anwendersicherheit entwickelt und hergestellt. Bei sorgsamer Pflege wird Ihnen das Gerat uber vielen Jahre zuverlssige und storungsfreie Dienste leisten.

Dieses Gerat kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. ohne Erfahrungen und Kenntnisse benutzt werden, wenn diese beaufsichtigt oder zur sicheren Verwendung des Gerats angeleitet werden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und ordentliche Wartung dürfen nicht von Kindern ohne Überwachung ausgufht werden.

6 ALLGEMEINE SICHERHEITSREGELN

WARNING

Be der Verwendung von Akku-Geraten mssen die grundlegenden Sicherheitsvorschriften befolgt werden, um das Risiko eines Brandes, einer Korperverletzung und eines Auslaufens von Flussigkeit zu verringn.

BEWAHREN SIE DIESE ANWEISUNGEN AUF. LESEN SIE REGELMÄSSIG DARIN NACH UND ERKLÄREN SIE SIE JEDER PERSON, DIE DIESES GERÄT EVENTUELL BENUTZEN WILL. WENN SIE DIESES GERÄT VERLEIHEN, GEBEN SIE AUCH DIESE BEDIENUNSANLETUNG MIT.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
  Arbeiten Sie mit dem Elektrowerkeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden konnen.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
• Arbeitsen Sie mit dem Gerät nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.

Elektrische Sicherheit

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ersthalten Verletzungen führen.
Tragen Sie personliche Schutzaurstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaurstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschut, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschalt ist, bevor Sie den Akku einsetzen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges die Finger an den Schaltern haben oder bei eingeschalttem Gerät den Akku einsetzen, kann dies zu Unfallen führen.
Entferen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlussel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
- Vermeiden Sie eine unergonomische Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

Sorgfaltiger Umgang und Gebrauch von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und richer im angegebenen Leistungsbereich.
  Benutzen Sie kein Elektrwerkzeug, dessen Schalter defekt ist. Ein Elektrwerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
  Entferen Sie den Akku, bevor Sie Gerateinstellungen vornehmen, Zubehorteile wechsein oder das Gerat weglen. Dese VorsichtsmaNahe meverhindert den unbeabsichtigten Start des Elektrwerkegeuges.
  Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
  Warten Sie Ihr Gerat sorgfältig. Kontrolieren Sie die korrekte Funktion der beweglichen Teile. Vergewissem Sie sich, dass kein Geräteil beschädigt ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken konnen. Wenn Teile beschädigt sind, müssen Sie Ihr Gerät vor der Verwendung reparieren lessen. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkeugen.
  Verwenden Sie Elektrowerkzeuge, Zubehör, Einsatzwerkzeuge usw. entsprechend deren Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Spezifische Sicherheitsvorschriften für Akkugeräte

Vergewissern Sie sich vor dem Einlagen des Akkus, dass der Schalter entweder auf "Aus" steht oder gespeert ist. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfallen führen.
Laden Sie den Akku Ihres Gerats nur mit einem vom Hersteller angegebenen Ladegerat auf. Ein ungeeignetes Ladegerat kann einen Brand verursachen, wenn es mit einem anderen Akku-Typ verwendet wird als vom Hersteller vorschreiben.

Fur质量和价格的提高，将使公司获得更多的订单。
- Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispweise Buroklammem, Munzen, Schlüsseln, Schrauben, Nageln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können. Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen.
- Vermeiden Sie jeder Kontakt mit der Akkuflüssigkeit auf Grund einer missbrächlichen Verwendung. Wenn Akkuflüssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgeschült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen.

Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung, Transport, Entsorgung der Lithium-lonen-Batterie sowie Erste-Hilfe-Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im „ Datenblatt zur Produktionsicherheit" auf www.sabo-online.com bei den Bedienungsanleitungen.

Informations-Rufnummer für Lithium-lonen-Batterien

[phone]

Reparatur

Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Berühren Sie bei der Arbeit mit dieser Gerät nicht den Lüfter.
• Achten Sie darauf, dass die Griffe des Geräts stets sauber und trocken sind.

7 EINWEISUNG

• Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäß Gebrauch des Geräts vertraut.
• Lassen Sie nimals Kinder, Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen oder Personen, die mit diesen Anweisungen nicht vertraut sind, das Produkt benutzt. Örtliche Vorschriften können das Alter des Benutzers begrenzen.
• Betreiben Sie das Gerät niemals, wenn sich Personen,alanders Kinder,oder Tiere in der Naze befinden.
  Der Bediener bzw. Benutzer tragt die Verantwortung fur Unfälle oder Gefahren gegenüber anderen Personen oder deren Besitz.

VORBEREITUNG

Tragen Sie beim Betrieb des Gerats immer festes Schuhwerk und lange Hosen.
Arbeiten Sie mit der Maschine nimals barfuB oder in offenen Sandalen. Vermeiden Sie lockere Kleidung oder Kleidung mit Schnuren oder Bändern.
Tragen Sie keine lose Kleidung oder Schmuck, die in den Luftelnlass gesaugt werden konnten. Halten Sie lange Haare von den Luftelnlassen fern.
Tragen Sie Gehorschutz und eine Sicherheitsbrille. Tragen Sie diese dieGPCZiel, wahrend Sie die Maschine benutzen.
- Zur Vermeidung von Staubirritationen wird das Tragen einer Atemschutznaske empfohlen.
Bedienen Sie die Maschine nur auf einem festen, ebenen Untergrund. Vermeiden Sie eine abnormale Korperhaltung.
Betreiben Sie diese Maschine nicht auf geplastertem Untergrund oder Schotter, wo aufgewirbtes Material zu Verletzungen führen können.
Fuhren Sie vor der Benutzung immer eine Sichtprüfung durch, um Sicherzustellen, dass alle Verschlasse gesichert sind, das Gehäuse nicht beschadigt ist und alle Schutzvorrichtungen montiert sind. Ersetzen Sie abgenutzte oder beschädigte Teile. Ersetzen Sie beschädigte oder unleserliche Etiketten.

BETRIEB

Arbeitstechnik

Die Duse leicht nach unten neigen und langsam vorgehen

Das Gerat nach rechts und links schwenken, um das Kehrgut wegzublasen

• Betrieben Sie das Gerät nur bei Tageslicht oder in gutem künstlichem Licht.
• Achten Sie an Abhängen und Stufen auf einen festen Stand.
• Gehen Sie, rennen Sie nicht.
• Halten Sie alle Lufungseinläse von Verunreinigungen frei.
• Blasen sie Kehrgut niemals dorthin, wo sich außenstehende Personen aufhalten.
• Stellen Sie vor dem Start der Maschine sicher, dass die Düse leer ist.
• Halten Sie Ihr Gesicht und Körper fern von der Düsenöffnung.
• Halten Sie nicht ihre Hande oder andere Körperteile oder Kleidung in die Düse, den Auswurfschacht oder in die Höhe anderer sich bewegender Teile.
• Überprüfen Sie das Gerät, um Sicherzustellen, dass vor der Benutzung keine Fremdkörper bzw. Schmutz in der Maschine sind.
  Die Maschine bei der Benutzung nicht dem Regen aussetzen. Arbeiten Sie mit dem Gerät nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.
• Halten Sie nicht Ihr Hande, andere Körperteile oder Kleidung in oder vor die Düse oder in die Nähe anderer sich bewegender Teile.
  Betreiben Sie die Maschine niemals mit defekten Schutzvorrichtungen, Abschirmungen oder ohne montierte Sicherheitsvorrichtungen.
• Halten Sie den Motor frei von Fremdkörpm oder anderen Ablagerungen, um Schäden an dem Motor oder einem resultierenden Feuer zu verhinder.
• Halten Sie sich immer von dem Ausstoffbereich fern, wenn Sie diese Maschine benutzen.
• Überschätzen Sie sich nicht. Halten Sie stets einen sicheren Stand. Dies ermöglicht eine bessere Kontrolle während unerwarteter Situationen.
• Stopen Sie die Maschine und entfemen Sie den Akku. Stellen Sie sicher, dass alle beweglichen Teile vollständig angehalten sind:

owenn die Maschine unbeaufsichtigt ist.

ovor dem Entfermen von Verstopfungen

obvor Sie die Maschine prufen, reinigen oder daran arbeiten

zur Begutachtung des Gerates nach starkem Kontakt mit einem Fremdkorper

owenn die Maschine anfängt ungewohnlich zu vibrieren (sofortige Kontrolle nötig).

PFLEGE UND AUFBEWAHRUNG

Um sichertzustellen, dass sich das Gerät in einem sicheren Arbeitszustand befindet, sorgen Sie dazu, dass alle Schrauben, Muttern und Bolzen fest angezogen sind.
- Ersetzen Sie abgenutzte oder beschädigte Teile.
- Verwenden Sie nur Original-Ersatzteile und Zubehor.
Lagem Sie das Gerät an einem trockenen Ort und außer Reichweite von Kindem.
Beruhren Sie keine gefährlichen, sich bewegenden Teile bevor die Maschine gestopt ist und die gefährlichen, bewegenden Teile vollständig angehalten wurden.

DE

• Lassen Sie die Maschine vor der Aufbewährung immer abkühlen.
  Versuchen Sie niemals, die Verriegelung der Schutzvorrichtung außer Kraft zu setzen.
  Lagem Sie das Gerät im Gebäude und setzen Sie es nicht Regen oder Wasser aus bzw. vermeiden Sie direkte Sonneneinstrahlung

8 ZUSAMMENBAU

AUSPACKEN

• Nehmen Sie Produkt und Zubehor vorsichtig aus dem Karton.
  Untersuchen Sie das Produkt sorgfaltig und vergewissem Sie sich, dass während des Transports keine Beschadigungen aufgetreten sind.
  Entsorgen Sie das Verpackungsmaterial nicht, bis Sie das Produkt genau untersucht und erfolgreich benutz haben.
• Sollen Teile beschädigt sein oder fehlen, wenden Sie sichitte an den Handler.

WARNING

Verwenden Sie这点e Prodkt nicht, wenn beim Auspacken auf der Packlste aufgehre Teile bereits an Ihr Produkt montiert sind. Die Teile auf dieser Iiste wurdnicht durch den Hersteller am Produkt vormontiert und mnen vom Kundemontiert werden. Die Verwendung eines Products, das nicht ordnungsgemai montiert wurd, kann zu schweren Verletzungen fuhren.

PACKLISTE

• Blasgerat
• Geblaserohr
  Bedienungsanleitung

MONTAGE DES GEBLÄSEROHRS

Siehe Abbildung 1 und 2

WARNING

Entfern den Sie beim Anschlieben von Teilen immer den Akku aus dem Handgerät, um ein versehentliches Einsatzalten, das schwere Personenschäden verursachen konnte, zu vermeiden.

• Schieben Sie das Gebläserohr (5) auf den Laubläser, bis die Rohrentriegelungstaste (4) in der Aussparung (7) einrastet.

HINWEIS

Sie konnen die Duse (6) verwenden, um die Luftgeschwindigkeit zu erhöhen.

DEMONTAGE DES GEBLASEROHRS

Siehe Abbildung 1 und 2

• Halten Sie die Rohrentriegelungstaste (4) gedrückt, während Sie das Geblaserohr (5) vom Laublaser abziehen.

EINSETZEN DES AKKUS

Siehe Abbildung 3

WARNING

Beim Einsetzen des Akkus in ihren Laubblaser ist darauf zu achten, dass die Rippen des Akkus korrekt mit den Rillen im Inneren des Geräts ausgerichtet und die Sperlaschen korrekt eingerastet sind. Ein unsachgemäß Einschieben des Akkus kann interne Komponenten beschädigen.

• Richten Sie die Stege des Akkus mit den Schlitten in dem Akkufach aus.
• Schieben Sie den Akku in das Akkufach, bis die Akku-Entriebelungstaste (8) einrastet.

ENTFERNEN DES AKKUS

Siehe Abbildung 3
- Drücken Sie die Akku-Entriebelungstaste (8).
- Halten Sie den Laubblaser fest undziehen Sie den Akku aus der Halterung.

9 BETRIEB

WARNING

Achten Sie immer auf ihre Fübe, Kinder oder Tiere in ihrer Nane, wenn Sie den Knopf zum Losen des Akkus drucken. Schwere Verletzungen konnen entstehen, wenn der Akku herunterfällt. Entfern Sie den Akku niemals, wenn Sie sich an einer erhöhten Stelle befinden.

WARNING

Bleiben Sie stets wachsam, auch nachdem Sie sich mit ihrem Gerat vertraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genugen kann, um eine schwere Verfetzung zu verursachen.

DE

WARNING

Tragen Sie immer Augenschutz mit Seitenchutz, der als ANSI Z87.1 entsprechend gekennzeichnet ist, sowie Gehorschutz. Bei Nichtbeachtung konnten Fremdkorper in ihre Augen geraten oder Sie konnten andere schwere Verletzungen erleiden.

WARNING

Verwenden Sie kein Zubehör, das nicht durch den Hersteller deses Produktess empfohlen wird. Die Verwendung nicht empfehlener Aufsätze oder nicht empfehlenen Zubehors kann zu schweren Verletzungen führen. Überprüfen Sie vor dem Gebrauch zunachst das gesamte Produkt auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttem, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungen und Abdeckungen fest an und benutzen Sie das Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden.

10 ANWENDUNG

VOR DER ERSTEN BENUTZUNG AUFLADEN

WARNING

Entferen Sie vor der Montage von Teilen, dem Vomehmen von Einstellungen, dem Reinigen oder bei Nichtgebrauch immer erst den Akku aus dem Produkt. Das Entfernen des Akkus verhindert ein unbeabsichtigtes Einsatz, das schwere Verletzungen verursachen konnte.

STARTEN/STOPPEN DES BLÄSERS

Siehe Abbildung 1 und 4

WARNING

Tragen Sie immer eine Schutzbrille, wenn Sie dieses Gerat benutzen. Tragen Sie in staubiger Umgebung eine Gesichs- oder Staubmaske.

WARNING

Um schwe Verletzungen oder Schaden am Gerat zu verhinder, stellen sie sicher, dass das Geblaserhr montiert ist, bevor Sie das Gerat benutzen.

• Stellen Sie sichere, dass der Akku in den Laubblaser eingelegt ist.
• Drucken Sie den Auslöseschalter (1), um den Laubblaser zu starten.
• Lassen Sie zum Stoppen den Auslöseschalter (1) los.

HINWEIS

Warten Sie, bis der Motor angehalten hat, nach dem Sie den Auslöseschalter (1) losgelassen bzw. den Geschwindigkeitsregler (3) zurückgedreht haben

GESCHWINDIGKEITSREGLER

Siehe Abbildung 1 und 5

Dieser Laubblaser ist mit einem Geschwindigkeitsregler (3) ausgestattet.

• Drucken Sie den Auslöseschalter (1), um das Gerät zu starten.
  Nach dem das Gerat gestartet ist, drucken Sie den Geschwindigkeitsregler (3) herunter, um die Geschwindigkeit zu erhöhen. Danach konnen Sie die Geschwindigkeit auf die gewünschte Stufe einstellen.
  Zum Verringern der Geschwindigkeit drehen Sie den Geschwindigkeitsregler (3) nach oben, um die Geschwindigkeit auf die gewünschte Stufe zu verringn. HINWEIS: Wenn Sie die Geschwindigkeit ganz verringgen, wird das Gerät ausgeschaltet, und der ersten Schritt muss wiederholt werden.

TURBO-TASTE

Siehe Abbildung 1

• Drücken Sie die Turbo-Taste (2). Die Maschine lauf mit hochster Geschwindigkeit.
• Lassen Sie die Turbo-Taste (2) los. Die Maschine lauft mit normaler Geschwindigkeit.

GEBLASEBETRIEB

Blasienieum die auberen Rander von Kehrgutaufen herum und vermeiden Sie so, dass Kehrgut verstreut wird. Blasen Si niemals direkt in die Mitte eines Kehrgutaufens.
- Begrenzen Sie zur Reduzierung des Gerauschpegels die Anzahl der Geräte, die gleichzeitig eingesetzt werden.
Verwenden Sie Besen und Rechen, um Kehrgut vor dem Blasen zu lockern. Feuchten Sie Oberflächen bei staubigen Bedingungen leicht an, sofern Wasser vorhanden ist.
Achten Sie auf Kinder, Tiere, geoffnete Fenster oder Autos, und blasen Sie Kehrgut auf sichere Weise fort.
Räumen Sie nach der Verwendung von Gebläsen oder anderen Geräten auf. Beseitigen Sie Kehrgut ordnungsgemäß.

11 WARTUNG UND PFLEGE

WARNING

Entferen Sie den Akku, bevor Sie den Laubblaser einstellen, uberprüfen oder reinigen, damit Verletzungen und die Gefahr von Feuer und Stromschlag vermieden werden.

AKKU

Lagem Sie den Akku in geladenem Zustand.

Nach dem die LED des Ladegerates grun leuchtet, entfemen Sie den Akku aus dem Ladegerat und trennen das Ladegerat von dem Stromnetz.
Laden Sie den Akku jederzeit, wenn Sie bemerken, dass weniger Leistung vorhanden ist. Entladen Sie den Akku niemals vollständig.
Nach dem Aufladen kann der Akku in dem Ladegerät aufbewahrt werden, solange das Ladegerät nicht an das Stromnetz angeschlossen ist.

WARNING

Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährung führen oder ihr Gerät beschädigen.

Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffe. Die meisten Kunststoffe können durch im Handel erhältliche Lösemittel beschadigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

WARNING

Lassen Sie niemals Bremsflüssigkeit, Benzin, Produkte auf Petroleumbasis, eindringende Ölle usw. mit den Kunststoffelementen in Kontakt kommt. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können.

12 LAGERN DES LAUBBLASERS

Reinigen Sie ihren Laubblaser grundlich, bevor Sie hin wegräumen. Lagern Sie den Laubblaser an einem trockenen, gut belufteten Ort und außerhalb der Reichweite von Kindern. Lagern Sie den Laubblaser nicht in der Nähe von atzenden Stoffen, wie z. B. chemischen Gartenprodukten oder Salzen zum Enteisen.

Lagern und laden Sie den Akku an einem Ort mit normaler Umgebungstemperatur. Bei Temperatren unter oder über einer normalen Umgebungstemperatur reduziert sich die Lebensdauer eines Akkus.
Nach dem die LED des Ladegerates grun leuchtet, entfern Sie den Akku aus dem Ladegerat und trennen das Ladegerat von dem Stromnetz.
Lagem Sie den Akku niemals in entladenem Zustand. Warten Sie nach der Verwendung des Gerats, bis der Akku abgekuhl ist und laden Sie hin dann sofort auf.
Die Kapazitat von Akkus verringert sich im Laufe der Zeit. Je hohrer die Temperatur ist, umso Schneller verliert der Akku seine Kapazitat. Wenn Sie Ihr Gerat während längerer Zeitraume nicht verwenden, sollen den Sie den Akku jeder Monat oder alle zwei Monate auflagen. Dadurch verlangert sich die Lebensdauer des Akkus.

13 FEHLERBEHEBUNG

Siehe Abbildung 1

PROBLEM MÖGLICHE URSACHE LösUNG
Der Motor startet nicht, wenn Sie den Auslöseschalter (1) am Gerät drücken.	Es gibt keinen elektrischen Kontakt zwischen der Maschine und dem Akku.	• Entfernen Sie den Akku. • Überprüften Sie den Kontakt. • Setzen Sie den Akku wieder ein.
	Der Akku ist leer. Laden Sie den Akku auf.
	Der Auslöseschalter (1) ist defekt. Lassen Sie defekte Teile durch einen autorisierten Handlager austauschen.
Das Gerät startet nicht.	Der Auslöseschalter (1) ist defekt.	Lassen Sie defekte Teile durch einen autorisierten Handlager austauschen.Der Motor ist defekt
	Die Elektronik-Schaltung ist defekt.
Das Gerät startet, aber die Luft fließt nicht durch das Rohr.	Das Gebläserohr oder der Luftleinlass sind verstoptf.	Überprüften Sie die Einlassöffnung und das Gebläserohr auf Blockierungen des Luftstroms. Entfern Sie in thisem Fall die Blockierung.
Der Geschwindigkeitsregler (3) Funktioniert nicht.	Die Schraube ist lose. Ziehen Sie die Schraube mit einem Schraubendreher an.

14 ENTSORGUNG DES GERÄTS

Werfen Sie elektrische Geräte nicht in den Hausmull. Geben Sie diese Geräte bei Recyclingzentren ab. Wenden Sie sich an die entsprechenden Behörden oder an ihren Handlcr, um Auskünfte darüber zu erhalten.

Die getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft

Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien.

Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthalt Material, das für Sie und die Umwelt schädlich ist. Er muss dazu separat in

einer Einrichtung, die Lithium-Ionen-Batterien annimmt, entsorgt werden.

15ERSATZTEILLISTE

• Siehe Ersatzteil-Katalog

Elektrischeeiligkeit

EU-KONFORMITÄTSERKLÄRUNG

Hersteller: SABO Maschinenfabrik GmbH

Adresse: Auf dem Höchsten 22, 51645 Gummersbach, Deutschland
Vertretten durch:

GLOBGRO AB, Globe Group Europe Riggaregatan 53 21113 Malmo, Sø

Name: Adrease for Person, die autorisiert ist, die technischen Unterlagen zusammenzustellen. Name: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmo, Schweden

Hiermit erklaren wir, dass das Produkt

Kategorie: 40V Akku-Laubblaser

Damit wird Luft durch ein Rohr geblasen, um Schmutz, wie Blätter, zu bewegen.

Model: SA560621

Seriennummer: siehe Produkt-Leistungsschild

Baujahr: siehe Produkt-Leistungsschild

• mit den entsprachenden Bestimmungen der Maschinenrichtlinie (2006/42:EG) übereinstimmt

• mit den Bestimmungen der folgenden anderen Richtlinien überinstimmt:

EMV-Richtlinie 2014/30/EU

Richtlinie 2000/14/EG über Gerauschemissionen wie durch 2005/88/EG geändert

RoHS-Richtlinie 2011/65/EU wie durch 2015/863/EU geändert

und welterhin erklaren wir, dass die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen

verwendet wurden

EN60335-1,EN50836-2-100

EN 62233

Gemessener Schalleistungspegel: 87.8 dBi(A)

Garantier Schalleistungspegel: 98,0 dB(A)

Konformitätsbeurteilungsmethode nach Richtlinie 2000/14/EG Anhang V.

Orl, Dalum: Malmö, 01.01.2021

Unterschrift

Ralf Pankalla

Geschäftsführer/President Europe

als Bevollmachtigter des Herstellers

EN

Manufacturer: SABO Maschinenfabrik GmbH

Address: Auf dem Höchsten 22, 51645 Gummersbach, Germany

Represented by

Geschäftsführer/President Europe

Fabricant: SABO Maschinenfabrik GmbH

SABO Maschinenfabrik GmbH

Auf dem Hochsten 22, 51645 Gummersbach, Duitsland

Fabricante: SABO Maschinenfabrik GmbH

Direcction: Auf dem Hochsten 22, 51645 Gummersbach, Deutschland

Representada por:

Indirizzo: Auf dem Höchsten 22, 51645 Gummersbach, Deutschland

Rapresentalo da:

SABO Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Tel. [phone]
