BEDIENUNGSANLEITUNG KOCBH39X ELECTROLUX

EN Steam oven User Manual 2
FR Four vapeur Notice d'utilisation 46
DE Dampfgarer Benutzerinformation 93
IT Forno a vapore Istruzioni per l'uso 141

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und

Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

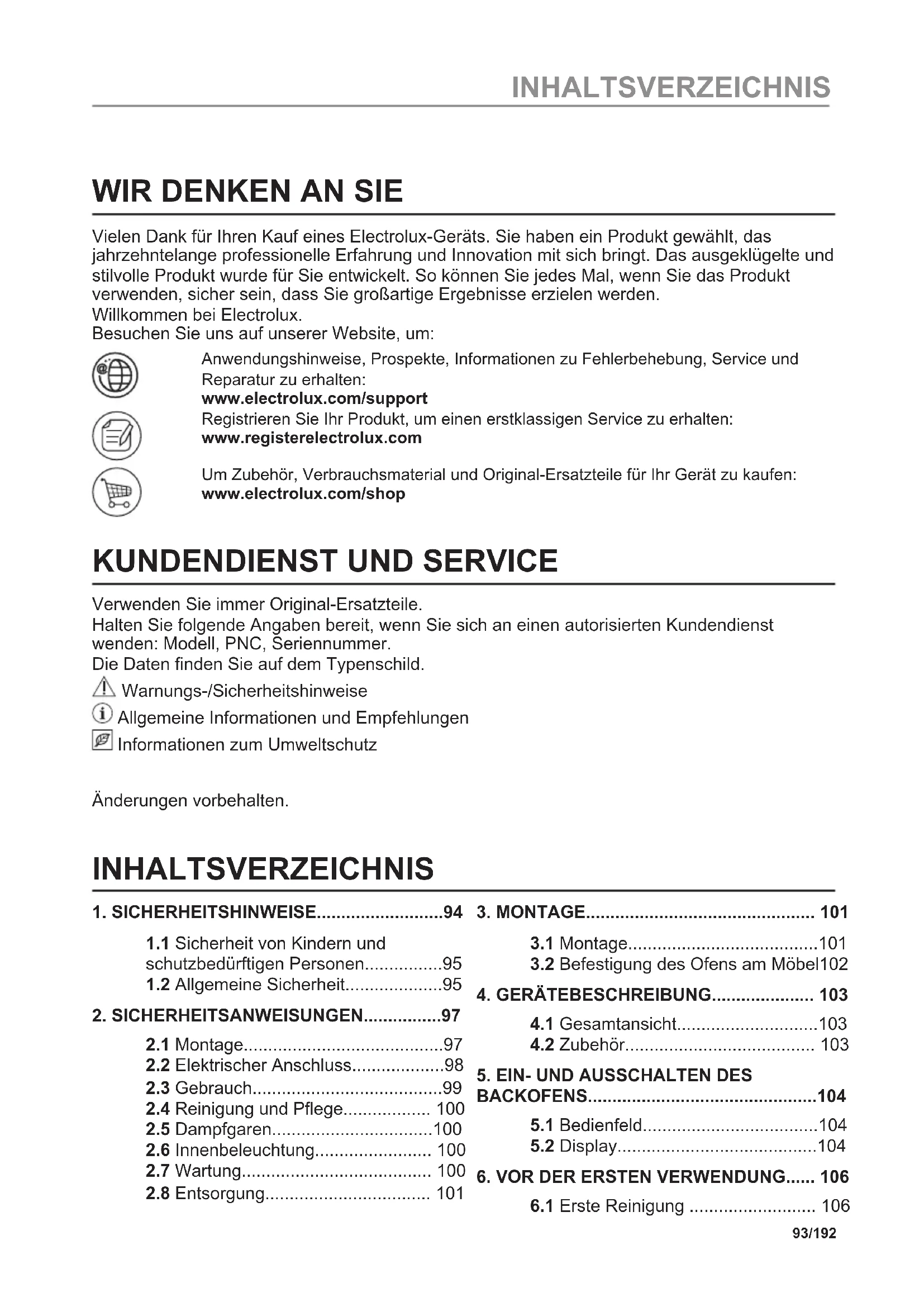

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE....94

1.1 Sicherheit von Kindern und schutzbedürftigen Personen......95

1.2 Allgemeine Sicherheit......95

2. SICHERHEITSANWEISUNGEN....97

2.1 Montage....97

2.2 Elektrischer Anschluss....98

2.3 Gebrauch....99

2.4 Reinigung und Pflege.... 100

2.5 Dampfgaren....100

2.6 Innenbeleuchtung.... 100

2.7 Wartung.... 100

2.8 Entsorgung.... 101

3. MONTAGE.... 101

3.1 Montage....101
3.2 Befestigung des Ofens am Möbel102

4. GERÄTEBESCHREIBUNG...... 103

4.1 Gesamtansicht....103
4.2 Zubehör.... 103

5. EIN- UND AUSSCHALTEN DES BACKOFENS....104

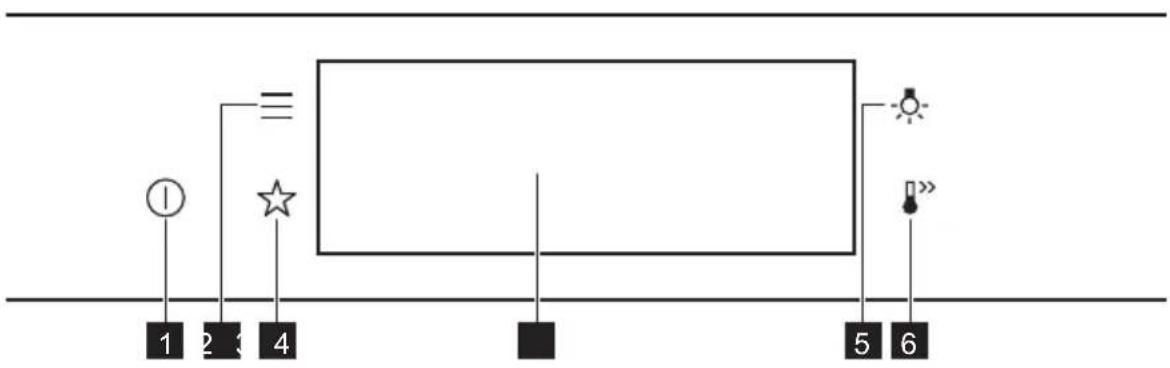

5.1 Bedienfeld....104

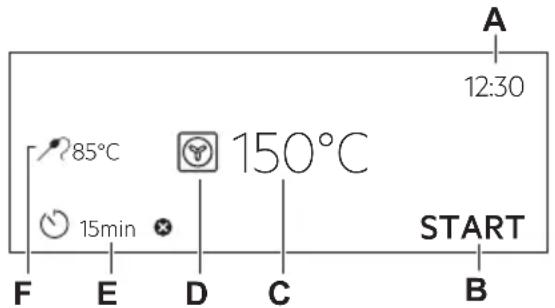

5.2 Display....104

6. VOR DER ERSTEN VERWENDUNG..... 106

6.1 Erste Reinigung 106

6.2 Erste Verbindung......106
6.3 Erstes Vorheizen.... 106

7. TÄGLICHER GEBRAUCH....106

7.1 Einstellung: Ofenfunktionen......107
7.2 Einstellung: Dampfheizfunktion... 107

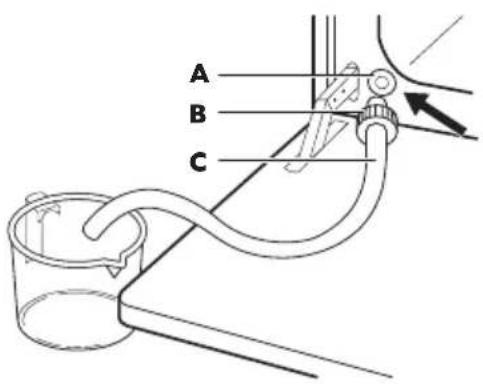

7.3 Wassertank....109
7.4 Einstellung: Koch-Assistent...... 109
7.5 Ofenfunktionen.... 110
7.6 Hinweise zu: Feuchte Umluft.....112

8. UHRFUNKTIONEN.... 113

8.1 Beschreibung der Uhrfunktionen. 113
8.2 Einstellung: Uhrfunktionen......113

9. VERWENDUNG: ZUBEHÖR.... 115

9.1 Einsetzen des Zubehörs......115

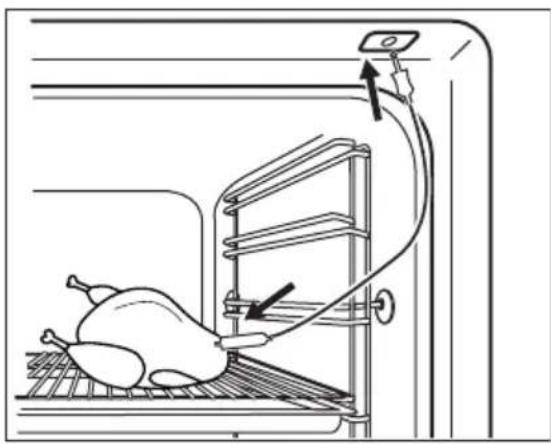

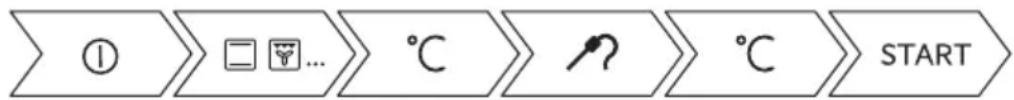

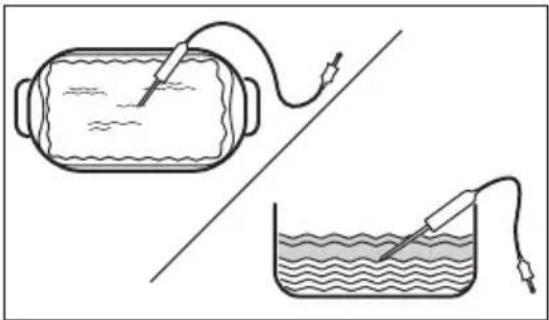

9.2 Temperatursensor.... 116
9.3 Zubehör für das Dampfgaren......118
9.4 Dampfgaren in einer Nahrungsmittelauflaufform......119
9.5 Direktdampfgaren.... 120

10. ZUSATZFUNKTIONEN....120

10.1 So speichern Sie: Favoriten.....120
10.2 Tastensperre....121
10.3 Automatische Abschaltung..... 121
10.4 Kühlgebläse....121

11. TIPPS UND HINWEISE....122

11.1 Garempfehlungen....122
11.2 Feuchte Umluft.... 122

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

11.3 Feuchte Umluft - Empfohlenes Zubehör...... 124
11.4 Gartabellen für Prüfinstitute.....124

12. REINIGUNG UND PFLEGE......126

12.1 Hinweise zur Reinigung......126
12.2 Entfernen: Einhängegitter .....127
12.3 Benutzung: Aqua Reinigung.....127
12.4 Reinigung: Wassertank......128

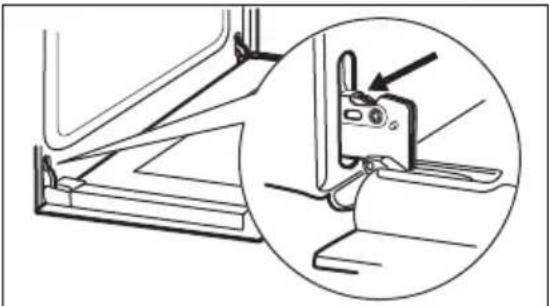

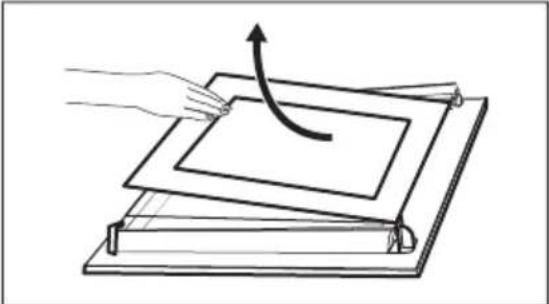

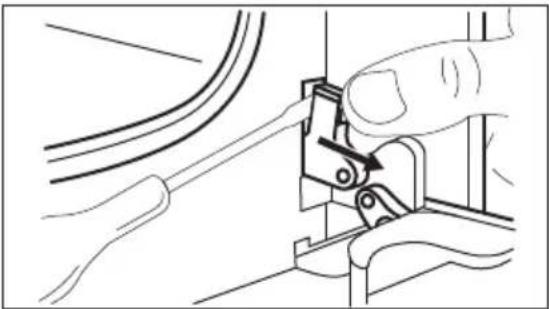

12.5 Aus- und Einbau der: Tür......129
12.6 Austausch: Lampe....131

13. FEHLERSUCHE....132

13.1 Was zu tun ist, wenn .....132
13.2 Handhabung: Fehlercodes...... 133
13.3 Servicedaten....134

14. ENERGIEEFFIZIENZ.... 134

14.1 Produktinformationen und Produktinformationsblatt*......134
14.2 Energiesparen.... 135

15. MENÜSTRUKTUR.... 136

15.1 Menü....136
15.2 Untermenü für: Optionen...... 136
15.3 Untermenü für: Setup.... 137
15.4 Untermenü von: Service...... 137

16. DAS IST GANZ EINFACH!......137

17. WÄHLEN SIE EINE VERKNÜPFUNG!..139

18. UMWELTTIPPS.... 140

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

- Dieses Gerät ist nur zum Kochen bestimmt.

- Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

- Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das

(durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
- Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr zu herauszunehmen oder zu verstauen.
- Verwenden Sie ausschließlich den für dieses Gerät empfohlenen KT Sensor (Kerntemperatursensor).
- Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  • Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite 589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevorderseite 595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm
Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Länge des Netzanschlusskabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt ( mm^2 )
maximal 1380 3 x 0.75
maximal 2300 3 x 1
maximal 3680 3 x 1.5

Das Erdkabel (grün/gelb) muss 2 cm länger sein als die Phasen- und Nullleiter (blaue und braune Kabel).

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
  – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.
  – Füllen Sie kein Wasser in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
• Kochen Sie immer bei geschlossener Gerätetür.

- Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Freigesetzter Dampf kann Verbrennungen verursachen:
• Öffnen Sie während des Dampfgarens nicht die Gerätetür.
  – Öffnen Sie die Gerätetür vorsichtig nach dem Dampfgaren.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
  • Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

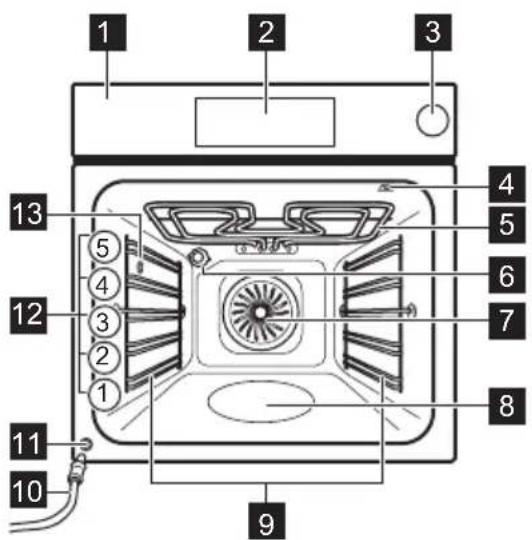

4.1 Gesamtansicht

1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5

1 Bedienfeld
2 Elektronischer Programmspeicher
3 Wassertank
4 Buchse für den Temperatursensor
5 Heizelement
6 Lampe
7 Ventilator
8 Garraumvertiefung - Behälter für Aqua-Reinigungsfunktion
9 Einschubschienen, herausnehmbar
10 Ablaufschlauch
11 Wasserauslassventil
12 Einschubebenen
13 Dampfeinlass

4.2 Zubehör

• Kombirost
Für Kochgeschirr, Kuchenformen, Braten.

- Backblech

Für Kuchen und Plätzchen.

- Brat- und Fettpfanne

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

• Temperatursensor

Zum Messen der restlichen Garzeit.

• Teleskopschienen

Mit den Teleskopschienen können Sie die Einhängegitter leichter einsetzen und entfernen.

5. EIN- UND AUSSCHALTEN DES BACKOFENS

5.1 Bedienfeld

1 2 3 4 5 6

1	EIN / AUS Gedrückt halten, um den Ofen ein- und auszuschalten.
2	Menü Liste der Ofenfunktionen.
3	Favoriten Liste der bevorzugten Einstellungen.
4	Display Anzeige der aktuellen Ofeneinstellungen.
5	Lichtschalter Ein- und Ausschalten der Beleuchtung.
6	Schnellaufheizung Ein- und Ausschalten der Funktion: Schnellaufheizung.

START drücken. Wischen		[DSGT]Gedrückt halten
Berühren Sie die Oberfläche mit der Fingerspitze.	Bewegen Sie die Fingerspitze über die Oberfläche.	Berühren Sie die Oberfläche 3 Sekunden lang.

5.2 Display

12:3012 150°C STARTS

Nach dem Einschalten zeigt das Display den Hauptbildschirm mit der Ofenfunktion und der Standardtemperatur an.

	Wenn Sie den Backofen 2 Minuten lang nicht benutzen, schaltet das Display in den Standby-Modus.
	Während des Garvorgangs zeigt das Display die eingestellten Funktionen und weitere verfügbare Optionen an.
	Display mit Tastenfunktionen.A. UhrzeitB. START/STOPC. TemperaturD. OfenfunktionenE. KurzzeitweckerF. Temperatursensor (nur ausgewählte Modelle)

Display-Anzeigen
Grundlegende Anzeigen - Navigieren im Display.
Bestätigen der Auswahl / Einstellung.	Zurückblättern um eine Menüebene.	Rückgängig machen der letzten Aktion.	Ein- und Ausschalten der Optionen.
Alarmsignal Funktionsanzeigen – Nach Ablauf der eingestellten Gardauer ertönt der Signalton.
Die Funktion ist eingeschaltet.	Die Funktion ist eingeschaltet. Der Garvorgang stoppt automatisch.		Das Alarmsignal ist ausgeschaltet.
Timer-Anzeigen
Einstellen der Funktion: Zeitvorwahl.		Abbrechen der Einstellung.

6. VOR DER ERSTEN VERWENDUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Erste Reinigung

Schritt 1 Schritt 2 Schritt 3
Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.	Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit den Backofen und das Zubehör.	Setzen Sie die Zubehörteile und die herausnehmbaren Einhängegitter in den Backofen.

6.2 Erste Verbindung

Nach der ersten Verbindung zeigt das Display eine Willkommensnachricht an.

Sie müssen folgende Einstellungen vornehmen: Sprache, Helligkeit, Tastentöne, Lautstärke, Uhrzeit.

6.3 Erstes Vorheizen

Heizen Sie den leeren Ofen vor der ersten Inbetriebnahme vor.
Schritt 1	Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Ofen.
Schritt 2	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 1 Stunde lang eingeschaltet.
Schritt 3	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 15 Min. lang eingeschaltet.
i Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktionen

Schritt 1 Schalten Sie den Backofen ein. Das Display zeigt die Standard-Ofenfunktion an.
Schritt 2 Drücken Sie auf das Symbol der Ofenfunktion, um das Untermenü aufzurufen.
Schritt 3	Wählen Sie die Ofenfunktion und drücken Sie: OK Das Display zeigt: Temperatur.
Schritt 4	Temperatur einstellen. Drücken Sie: OK
Schritt 5	Drücken Sie: STARTTemperatursensor – Sie können den Sensor jederzeit vor oder während des Garvorgangs anschließen.
Drücken Sie , um die Ofenfunktion auszuschalten
Schritt 6 Schalten Sie den Backofen aus.

Wählen Sie eine Verknüpfung!

7.2 Einstellung: Dampfheizfunktion

Schritt1	Schalten Sie den Backofen ein.Wählen Sie das Symbol der Ofenfunktion und drücken Sie darauf, um das Untermenü aufzurufen.
Schritt2	Stellen Sie die Dampffunktion ein.
Schritt3	Drücken Sie: OK Das Display zeigt die Temperatureinstellungen an.
Schritt4	Stellen Sie die Temperatur ein.
Schritt5	Drücken Sie: OK
Schritt6	Drücken Sie auf den Deckel des Wassertanks, um ihn zu öffnen.
Schritt7	Füllen Sie den Wassertank bis zum Höchststand mit kaltem Wasser (ca. 900 ml) auf, bis ein Signalton ertönt oder das Display eine Meldung anzeigt. Füllen Sie den Wassertank nicht bis über den maximalen Füllstand hinaus. Ansonsten besteht das Risiko eines Wasseraustritts oder -überlaufs und der Beschädigung von Einrichtungsgegenständen.WARNUNG!Verwenden Sie nur kaltes Leitungswasser. Verwenden Sie kein gefiltertes (entmineralisiertes) oder destilliertes Wasser. Verwenden Sie keine anderen Flüssigkeiten. Füllen Sie keine brennbaren oder alkoholischen Flüssigkeiten in den Wassertank.
Schritt8	Schieben Sie den Wassertank in seine ursprüngliche Position.
Schritt9	Drücken Sie: $STARTBei Erreichen der eingestellten Temperatur ertönt ein Signalton.
Schritt10	Wenn das Wasser im Wassertank zur Neige geht, ertönt der Signalton. Befüllen Sie den Wassertank neu.
Schritt11	Schalten Sie den Backofen aus.
Schritt12	Leeren Sie den Wassertank nach dem Garvorgang.[7026]WARNUNG!Der Backofen ist heiß. Es besteht das Risiko von Verbrennungen.Seien Sie beim Leeren des Wassertanks vorsichtig.
Schritt13	Restwasser kann sich im Garraum niederschlagen. Öffnen Sie die Backofentür nach dem Garen vorsichtig. Wenn der Backofen abgekühlt ist, trocknen Sie den Garraum mit einem weichen Tuch. Warten Sie nach jedem Gebrauch mindestens 60 Minuten, damit ein Auslaufen von heißem Wasser aus dem Wasserauslassventil vermieden wird.

Wählen Sie eine Verknüpfung!

7.3 Wassertank

Wassertank-Füllstandsanzeige
[cx7x]	Der Tank ist voll.
	Der Tank ist halb voll.
	Der Tank ist leer. Füllen Sie den Tank auf.
Wenn Sie zu viel Wasser in den Tank füllen, leitet der Sicherheitsauslass das überschüssige Wasser in den Boden des Garraums. Saugen Sie das Wasser mit einem Schwamm auf.

Entleeren des Wasserbehälters
Schritt 1	Schalten Sie den Backofen aus, lassen Sie ihn bei geöffneter Tür stehen und warten Sie, bis der Backofen abgekühlt ist.
Schritt 2	Schließen Sie den Ablaufschlauch (C) am Auslassventil (A) über das Verbindungsteil (B) an.
Schritt 3	Halten Sie wiederholt das Ende des Schlauchs unter der Höhe A und B, damit das restliche Wasser aufgefangen werden kann.
Schritt 4	Nehmen Sie C und B ab, und trocknen Sie den Backofen mit einem weichen Schwamm.

7.4 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Funktion und Temperatur. Sie können die Zeit und Temperatur anpassen.

Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten:

• Temperatursensor
Die Garstufe für die Speise:
- Blutig oder Weniger
• Mittel
- Durch oder Mehr

Schritt 1	Schalten Sie den Backofen ein.
Schritt2	Drücken Sie: ≡
Schritt3	Drücken Sie: ✗Gehen Sie zu: Koch-Assistent.
Schritt4	Wählen Sie ein Gericht oder eine Speisenart aus.
Schritt5	Drücken Sie: $START

Wählen Sie eine Verknüpfung!

7.5 Ofenfunktionen

STANDARDFUNKTIONEN

Ofenfunktion Gerät
Grill	Zum Grillen dünner Lebensmittel und zum Toasten von Brot.
Heißluftgrillen	Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf ei- ner Ebene. Zum Gratinieren und Überbacken.
Heißluft	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentempe- ratur als bei Ober-/Unterhitze ein.
Tiefkühlgerichte	Lässt Fertiggerichte (z. B. Pommes frites, Kroketten oder Frühlingsrollen) schön knusprig werden.

Ofenfunktion Gerät
Ober-/Unterhitze / Aqua Reinigung	Zum Backen und Braten von Speisen auf einer Einschubebene.Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Pflege und Reinigung“: Aqua-Reinigung.
Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Gärstufe	Zur Verkürzung der Gehzeit des Hefeteigs. Dadurch wird die Oberfläche vor dem Austrocknen bewahrt und der Teig elastisch gehalten.

SONDERFUNKTIONEN

Ofenfunktion Gerät
Einkochen	Zum Einkochen von Gemüse (z. B. Gurken).
Dörren	Zum Dörren von Obst, Gemüse und Pilzen in Scheiben.
Teller wärmen	Zum Vorwärmen von Tellern vor dem Servieren.
Auftauen	Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Größe der gefrorenen Lebensmittel ab.
Überbacken	Für Gerichte wie Lasagne oder Kartoffelgratin. Zum Gratinieren und Überbacken.
Niedertemperaturgaren	Für zarte, saftige Braten.

Ofenfunktion Gerät
Warmhalten	Zum Warmhalten von Speisen.
Feuchte Umluft	Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.

DAMPFFUNKTIONEN

Ofenfunktion Gerät
Regenerieren	Das Aufwärmen von Speisen mit Dampf verhindert die Austrocknung der Oberfläche. Die Hitze wird sanft und gleichmäßig verteilt und belebt den Geschmack sowie das Aroma der Speisen, als ob sie frisch zubereitet wären. Mit dieser Funktion können Sie die Speisen direkt auf einem Teller aufwärmen. Sie können mehrere Teller gleichzeitig auf verschiedenen Einschubebenen aufwärmen.
Pizzastufe	Backen von Pizza.
Brot backen	Verwenden Sie diese Funktion, um Brot/Brötchen mit einem sehr guten, professionellen Ergebnis hinsichtlich Knusprigkeit, Farbe und glänzender Kruste zu backen.
Feuchtigkeit, niedrig	Diese Funktion ist geeignet für Fleisch, Geflügel, Ofengerichte und Aufläufe. Durch die Kombination von Dampf und Hitze werden Fleischstücke zart und saftig und erhalten eine knusprige Oberfläche.

7.6 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Bestimmung der Energieeffizienzklasse und den Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 verwendet. Tests nach EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

8. UHRFUNKTIONEN

8.1 Beschreibung der Uhrfunktionen

Uhrfunktion Verwendung
Garzeitdauer Einstellen der Garzeitdauer. Max. 23 Std. 59 Min.
Optionen nach Ablauf Einstellung, wann der Timer mit dem Zählen aufhört.
Zeitvorwahl Verzögerung des Starts und/oder Endes des Kochens.
Zeitverlängerung Verlängern der Gardauer.
Erinnerung Einstellen eines Countdowns. Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.
Uptimer Überwachung der Einschaltdauer der Funktion. Uptimer - Sie können sie ein- oder ausschalten.

8.2 Einstellung: Uhrfunktionen

Einstellen der Uhr
Schritt 1	Drücken Sie: Uhrzeit.
Schritt 2	Stellen Sie die Zeit ein. Drücken Sie: OK

Einstellen der Gardauer
Schritt 1	Wählen Sie die Ofenfunktion und stellen Sie die Temperatur ein.
Schritt 2	Drücken Sie: ⏻
Schritt 3	Stellen Sie die Zeit ein. Drücken Sie: OK

Wählen Sie eine Verknüpfung!

Auswählen der Option „Ende“
Schritt 1	Wählen Sie die Ofenfunktion und stellen Sie die Temperatur ein.
Schritt 2	Drücken Sie: ⏻
Schritt 3	Stellen Sie die Gardauer ein.
Schritt 4	Drücken Sie: ⋮ ⋮ ⋮
Schritt 5	Drücken Sie: Optionen nach Ablauf.
Schritt 6	Wählen Sie die gewünschte: Optionen nach Ablauf.
Schritt 7	Drücken Sie: ⋮ ⋮ ⋮ Wiederholen Sie die Aktion, bis das Display den Hauptbildschirm anzeigt.

Verzögerung des Starts des Garvorgangs
Schritt 1	Wählen Sie eine Ofenfunktion und die Temperatur.
Schritt 2	Drücken Sie: 🌐
Schritt 3	Stellen Sie die Gardauer ein.
Schritt 4	Drücken Sie: ● ● ●
Schritt 5	Drücken Sie: Zeitvorwahl.
Schritt 6	Wählen Sie den Wert.
Schritt 7	Drücken Sie: OK Wiederholen Sie die Aktion, bis das Display den Hauptbildschirm anzeigt.

Verlängern der Gardauer

Wenn 10 % der Gardauer verbleiben und die Speise nicht fertig zu sein scheint, können Sie die Gardauer verlängern. Sie können auch die Ofenfunktion ändern.

Drücken Sie +1min, um die Gardauer zu verlängern.

Ändern der Timer-Einstellungen
Schritt 1	Drücken Sie: ⏻
Schritt 2	Stellen Sie den Timerwert ein.
Schritt 3	Drücken Sie: OK
Sie können die eingestellte Zeit jederzeit während des Garvorgangs ändern.

9. VERWENDUNG: ZUBEHÖR

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost: Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.
Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.
Kombirost, Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber.

9.2 Temperatursensor

Temperatursensor misst die Temperatur im Inneren der Speise. Sie können ihn mit jeder Ofenfunktion verwenden.

Es gibt zwei Temperatureinstellungen:
Backofentemperatur: mindestens 120 °C.	[82x5]Die Backofentemperatur.

Für beste Garergebnisse:
Die Zutaten sollten Raum-temperatur haben.	Verwenden Sie ihn nicht für flüssige Speisen.	Er muss während des Garvor-gangs in der Speise bleiben.

Der Backofen berechnet das voraussichtliche Ende des Garvorgangs. Es ist abhängig von der Menge des Garguts, der eingestellten Ofenfunktion und der Temperatur.

Benutzung: Temperatursensor

Schritt 1	Schalten Sie den Backofen ein.
Schritt 2	Stellen Sie die Ofenfunktion und, falls notwendig, die Temperatur ein.
Schritt 3	Einsetzen: Temperatursensor.
Fleisch, Geflügel und Fisch Auflauf
Führen Sie die Spitze des Temperatursensor so ein, dass er sich in der Mitte des Fleisch-stücks oder Fischs befindet, möglichst im dicksten Teil. Achten Sie darauf, dass sich mindestens 3/4 des Temperatursensor in der Speise befinden.		Führen Sie die Spitze des Temperatursensor so ein, dass sie sich in der Mitte des Auflaufs befin-det. Temperatursensor sollte während des Back-vorgangs an einer Stelle abgestützt werden. Ver-wenden Sie hierzu etwas Festes. Verwenden Sie den Rand des Gerichts, um den Silikongriff der Temperatursensor zu stützen. Die Spitze der Temperatursensor darf den Boden der Backform nicht berühren.
Schritt 4	Stecken Sie den Stecker des Temperatursensor in die Buchse an der Vorderseite des Ofens.Das Display zeigt die aktuelle Temperatur an: Temperatursensor.
Schritt5	Drücken Sie , um die Kerntemperatur des Sensors einzustellen.
Schritt6	Drücken Sie , um die bevorzugte Option einzustellen:• Alarmsignal - Wenn die Speise die Kerntemperatur erreicht, ertönt ein Signalton.• Alarmsignal und Stoppen des Ofens - Wenn die Speise die Kerntemperatur erreicht, ertönt ein Signalton und der Ofen wird ausgeschaltet.
Schritt7	Wählen Sie die Option und drücken Sie wiederholt: OK , um den Hauptbildschirm aufzurufen.
Schritt8	Drücken Sie: STARTWenn die Speise die eingestellte Temperatur erreicht, ertönt ein Signalton. Sie können den Garprozess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist.
Schritt9	Ziehen Sie den Stecker des Temperatursensor aus der Buchse und nehmen Sie das Gericht aus dem Ofen.[HT72]WARNUNG!Es besteht Verbrennungsgefahr, da der Temperatursensor heiß wird. Seien Sie vorsichtig, wenn Sie den Stecker ziehen und den Sensor aus dem Gargut nehmen.

Wählen Sie eine Verknüpfung!

9.3 Zubehör für das Dampfgaren

Die Nahrungsmittelauflaufform für Dampfgarfunktionen

Die Nahrungsmittelauflaufform besteht aus einer Glasschale (A), einem Deckel (B), einem Dampfstrahlrohr (C), einer Dampfstrahldüse (D) und einem Stahlgrill (E).

Glasschüssel (A) Deckel (B)

Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter.
Das Dampfstrahlrohr (C) ist für das Dampfgaren vorgesehen, die Dampfstrahldüse (D) für direktes Dampfgaren.
Stahlgrill (E)

• Stellen Sie die heiße Auflaufform nicht auf kalte oder nasse Oberflächen.
• Geben Sie keine kalten Flüssigkeiten in die Auflaufform, wenn sie heiß ist.
• Verwenden Sie die Auflaufform nicht auf einer heißen Kochfläche.
• Reinigen Sie die Auflaufform nicht mit Scheuermitteln, Scheuerschwämmchen und Scheuerpulvern.

9.4 Dampfgaren in einer Nahrungsmittelauflaufform

Schritt 1	Geben Sie die Auflaufform auf den Stahlrost und decken Sie sie mit dem Deckel ab. Setzen Sie das Dampfstrahlrohr in die Öffnung im Deckel. Setzen Sie die Auflaufform in die zweite Einschubebene von unten ein.
Schritt 2 Schließen Sie das Dampfstrahlrohr an den Dampfeinlass an.
Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

9.5 Direktdampfgaren

Setzen Sie die Auflaufform auf den Stahlrost. Geben Sie etwas Wasser hinzu. Verwenden Sie den Deckel nicht.
⚠️ WARNUNG!Die Dampfstrahldüse kann beim Betrieb des Backofens heiß sein. Tragen Sie stets Ofenhandschuhe. Entfernen Sie die Dampfstrahldüse aus dem Backofen, wenn Sie keine Dampffunktion verwenden.
Schritt 1	Dampfstrahldüse mit Dampfstrahlrohr verbinden. Verbinden Sie das Dampfstrahl-rohr mit dem Dampfeinlass.
Schritt 2	Setzen Sie die Auflaufform in die erste oder zweite Einschubebene von unten ein. Vergewissern Sie sich, dass das Dampfstrahlrohr nicht verstopft ist. Halten Sie die Dampfstrahldüse vom Heizelement fern.
Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.
Wenn Sie Speisen wie Hähnchen, Ente, Pute oder große Fische garen, stecken Sie die Dampfstrahldüse in die Speise.

10. ZUSATZFUNKTIONEN

10.1 So speichern Sie: Favoriten

Sie können Ihre bevorzugten Einstellungen, wie die Ofenfunktion, die Gardauer, Temperatur oder die Reinigungsfunktion speichern. Sie können 3 Favoriten speichern.

Schritt 1	Schalten Sie den Backofen ein.
Schritt 2	Wählen Sie die gewünschte Einstellung aus.
Schritt 3	Drücken Sie: Wählen Sie: Favoriten.
Schritt 4	Wählen Sie: Aktuelle Einstellungen speichern.
Schritt5	Drücken Sie +, um die Einstellung hinzuzufügen zur Liste: Favoriten. Drücken Sie OK

10.2 Tastensperre

Diese Funktion verhindert ein versehentliches Verstellen der Ofenfunktion.

Schritt 1	Schalten Sie den Backofen ein.
Schritt 2	Stellen Sie eine Backofenfunktion ein.
Schritt 3	gleichzeitig drücken, um die Funktion einzuschalten.
Zum Ausschalten der Funktion wiederholen Sie Schritt 3.

10.3 Automatische Abschaltung

Der Backofen wird aus Sicherheitsgründen nach einiger Zeit ausgeschaltet, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - max. 3

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Ende, Niedertemperaturgaren.

10.4 Kühlgebläse

Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Wenn Sie den Backofen ausschalten kann das Kühlgebläse weiter laufen, bis der Ofen abgekühlt ist.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

i

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

Ihr Backofen backt oder brät unter Umständen anders als Ihr früherer Backofen. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Gardauer und Einschubebene für die einzelnen Speisen.

Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

11.2 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

		(°C) (Min.)
Brötchen, süß, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Brötchen, 9 Stück	Backblech oder tiefes Blech	180 2 30 - 40
Pizza, gefroren, 0,35 kg	Kombirost 220 2 10 - 15
Biskuitrolle Backblech oder tiefes Blech		170 2 25 - 35
Brownie Backblech oder tiefes Blech		175 3 25 - 30
Soufflé, 6 Stück Keramikförmchen auf Kombirost		200 3 25 - 30
Biskuitboden Biskuitform auf Kombi-rost		180 2 15 - 25
Englischer Sand-wichkuchen à la Victoria	Backform auf Kombirost 170 2 40 - 50
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech	180 3 20 - 25
Fisch, ganz, 0,2 kg	Backblech oder tiefes Blech	180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombi- rost		180 3 25 - 30
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech	200 3 35 - 45
Schaschlik, 0,5 kg	Backblech oder tiefes Blech	200 3 25 - 30
Plätzchen, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Makronen, 24 Stück	Backblech oder tiefes Blech	180 2 25 - 35
Muffins, 12 Stück Backblech oder tiefes Blech		170 2 30 - 40
Kleingebäck, pi- kant, 20 Stück	Backblech oder tiefes Blech	180 2 25 - 30
Mürbeteigplätz- chen, 20 Stück	Backblech oder tiefes Blech	150 2 25 - 35
Törtchen, 8 Stück Backblech oder tiefes Blech		170 2 20 - 30
Gemüse, po- chiert, 0,4 kg	Backblech oder tiefes Blech	180 3 35 - 45
Vegetarisches Omelett	Pizzapfanne auf Kombi- rost	200 3 25 - 30
Mediterranes Ge- müse, 0,7 kg	Backblech oder tiefes Blech	180 4 25 - 30

11.3 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne	Backform	Förmchen	Tortenbodenform
Dunkel, nicht reflektie-rend28 cm Durchmesser	Dunkel, nicht reflektierend26 cm Durchmesser	Keramikform8 cm Durch-messer, 5 cm Höhe	Dunkel, nicht reflektie-rend28 cm Durchmesser

11.4 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

				(°C) (Min.)
Törtchen, 20 pro Blech	Ober-/Unterhitze	Back-blech	3 170 20 - 30 -
Törtchen, 20 pro Blech	Heißluft Back-blech		3 150 -	160	20 - 35 -
Törtchen, 20 pro Blech	Heißluft Back-blech		2 und 4 150 -	160	20 - 35 -
Apfelkuchen, 2 Formen à ∅ 20 cm	Ober-/Unterhitze	Kombirost 2	180 70 - 90 -
Apfelku-chen, 2 Formen à ∅ 20 cm	Heißluft Kombirost 2 160 70 - 90 -
Biskuit, Kuchen-form ∅ 26 cm	Ober-/Unterhitze	Kombirost 2	170 40 - 50	Backofen 10	Mi-	nuten vorheizen.
Biskuit, Kuchen-form ∅ 26 cm	Heißluft Kombirost 2 160 40 - 50 Backofen 10 Mi-					nuten vorheizen.
Biskuit, Kuchen-form ∅ 26 cm	Heißluft Kombirost 2 und 4	160 40 - 60	Backofen 10	Mi-		nuten vorheizen.
Mürbe-teigge-bäck	Heißluft Back-blech	3 140 -	150	20 - 40 -
Mürbe-teigge-bäck	Heißluft Back-blech	2 und 4 140	-150	25 - 45 -
Mürbe-teigge-bäck	Ober-/Unterhitze	Back-blech	3 140 -	150	25 - 45 -
Toast, 4 - 6 Stück	Grill Kombirost 4 Max. 2 - 3 Mi-				nuten auf der ers-ten Seite, 2 - 3 Min-nuten auf der zwei-ten Seite	Backofen 3 Minu-ten vorheizen.
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg	Grill Kombirost und Fett-pfanne		4 Max. 20 -	30 Kombirost in die		vierte und Fett-pfanne in die dritte Einschubebene des Backofenseinschieben.Wenden Sie das Gericht nach der Hälfte der Gardauer.Backofen 3 Minuten vorheizen.

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Ofen oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Backofen immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Backofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1	Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.
Schritt 2	Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.
Schritt 3	Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.
Schritt 4	Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein. Die Haltestifte an den Telesko-pläufern müssen nach vorne zeigen.

12.3 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.

Schritt 1	Füllen Sie Wasser in die Garraumvertiefung: 300 ml.
Schritt 2	Stellen Sie folgende Funktion ein: ☐
Schritt 3	Stellen Sie die Temperatur auf 90 °C ein.
Schritt 4	Lassen Sie den Backofen 30 Min. lang eingeschaltet.

Schritt5	Schalten Sie den Backofen aus.
Schritt6	Warten Sie, bis der Backofen kalt ist. Trocknen Sie den Garraum mit einem weichen Tuch ab.

12.4 Reinigung: Wassertank

Schritt 1	Schalten Sie den Backofen aus.
Schritt 2	Setzen Sie eine Auflaufpfanne unter dem Dampfeinlass ein.
Schritt 3	Füllen Sie Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warten Sie 60 Min.
Schritt 4	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abgekühlt ist.
Schritt 5	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 130 bis 230 °C. Schalten Sie den Backofen nach 10 Min. aus und warten Sie, bis er abgekühlt ist.
i Leeren Sie den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern.

Nach Abschluss der Reinigung:
Schalten Sie den Backofen aus.	Leeren Sie den Wassertank. Siehe Kapitel Täglicher Gebrauch, „Entleeren des Wasser-tanks“.	Spülen Sie den Wasser-tank aus und reinigen Sie die restlichen Kalkrückstände mit einem weichen Tuch.	Reinigen Sie das Ablaufrohr mit warmem Wasser und einem milden Spül-mittel.

Die Tabelle unten zeigt den Wasserhärtebereich (dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte 4, füllen Sie den Wassertank mit abgefülltem Wasser.

Wasserhärte Teststreifen Kalkgehalt			(mg/l)	Wassereinstufung	Reinigen Sie den Wasser-tank alle
Ebene dH
10 - 70 - 50 weich 75 Zyklen					2,5 Monate
28 - 1451 - 100 mittelhart 50					Monate
315 - 21101 - 150 hart 40 Zy					1,5 Monate
422 - 28 über 151 sehr hart 3					Monat

12.5 Aus- und Einbau der: Tür

Die Backofentür hat drei Glasscheiben. Die Backofentür und die inneren Glasscheiben können zur Reinigung herausgenommen werden. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Benutzen Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1	Öffnen Sie die Backofentür vollständig und suchen Sie nach dem Scharnier auf der rechten Seite der Tür.
Schritt 2	Benutzen Sie einen Schraubenzieher, um den rechten Scharnierhebel anzu-heben und zu drehen.
Schritt 3	Fassen Sie das Scharnier auf der linken Seite der Tür an.
Schritt 4	Heben und drehen Sie den Hebel am linken Scharnier vollständig.
Schritt5	Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie die Tür nach vorn aus der Aufnahme heraus.
Schritt6	Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.
Schritt7	Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Klippverschluss zu lösen.
Schritt8	Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.
Schritt9	Halten Sie die Oberkanten der Türglasscheiben fest und ziehen Sie sie vorsichtig nacheinander heraus. Beginnen Sie mit der obersten Glas-scheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.
Schritt10	Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.
Schritt11	Setzen Sie nach der Reinigung die Glasscheiben und die Backofentür ein.

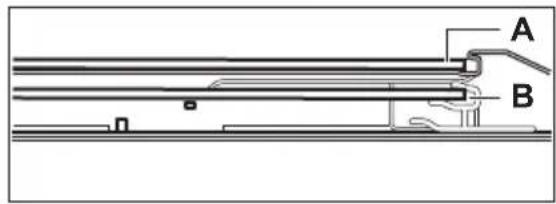

Achten Sie beim Wiedereinsetzen der Glas- scheiben (A und B) auf die richtige Reihenfol- ge. Überprüfen Sie das Symbol/den Aufdruck auf der Seite der Glasscheibe. Jede Glas- scheibe sieht anders aus, um den Aus- und Einbau zu erleichtern..

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Achten Sie darauf, die mittlere Glasscheibe richtig in die Aufnahmen einzusetzen.

A B

A B

12.6 Austausch: Lampe

WARNUNG!

Stromschlaggefahr.

Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:
Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netzversorgung.	Breiten Sie ein Tuch auf dem Garraumboden aus.

Hintere Lampe

Schritt 1	Drehen Sie die Glasabdeckung und nehmen Sie sie ab.
Schritt 2	Reinigen Sie die Glasabdeckung.
Schritt 3	Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
Schritt 4	Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

Der Backofen schaltet sich nicht ein oder heizt nicht auf
Mögliche Ursache	Problembehebung
Der Backofen ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob der Backofen ordnungsgemäß an die Spannungsversorgung angeschlossen ist.Siehe Anschlussplan.
Die Uhrzeit ist nicht eingestellt. Stellen Sie die Uhr ein; Einzelheiten finden Sie im Kapitel „Uhrfunktionen“, Einstellung: Uhrfunktionen.
Die Tür ist nicht richtig geschlossen. Schließen Sie die Tür vollständig.
Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Wenn das Problem erneut auftritt, wenden Sie sich an einen qualifizierten Elektriker.
Die Kindersicherung des Backofens ist eingeschaltet.	Siehe Kapitel „Menü“, Untermenü: Optionen.

Problembehebung

Komponenten
Beschreibung Problembehebung
Die Lampe ist durchgebrannt. Ersetzen Sie die Lampe, Einzelheiten findenSie im Kapitel „Pflege und Reinigung“, Aus-tausch: Lampe.

ie Reinigung wird immer durch einen Stromausfall unterbrochen. Wiederholen Sie die einigung, wenn diese von einem Stromausfall unterbrochen wurde.

13.2 Handhabung: Fehlercodes

Im Falle eines Softwarefehlers zeigt das Display eine Fehlermeldung an.

Dieser Abschnitt enthält eine Liste mit Störungen, die Sie selbst beheben können.

Code und Beschreibung Abhilfe
F111 – Der Temperatursensor ist nicht korrekt in die Buchse eingesteckt.	Stecken Sie den Temperatursensor bis zum Anschlag in die Buchse.
F240, F439 – Die Sensorfelder des Displays funktionieren nicht einwandfrei.	Reinigen Sie die Displayoberfläche. Stellen Sie sicher, dass sich kein Schmutz auf den Sensorfeldern befindet.
F908 – Das Backofensystem kann sich nicht mit dem Bedienfeld verbinden.	Schalten Sie den Backofen aus und wieder ein.

13.3 Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich auf dem vorderen Rahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:
Modell (MOD.):
Produktnummer (PNC)
Seriennummer (S.N.)

14. ENERGIEEFFIZIENZ

14.1 Produktinformationen und Produktinformationsblatt\*

Name des Lieferanten Electrolux
Modellbezeichnung KOCBH39X 949494485
Energieeffizienzindex 81.2
Energieeffizienzklasse A+
Energieverbrauch mit einer Standardbeladung, konventioneller Modus	0.93 kWh/Programm
Energieverbrauch mit einer Standardbeladung, Umluft-Modus	0.69 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Volumen 72 l
Art des Backofens Eingebauter Backofen
Masse 32.8 kg

* Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014.

Für die Republik Weißrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und B

Für die Ukraine gemäß 568/32020.

Die Energieeffizienzklasse gilt nicht für Russland.

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiesparen

Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Achten Sie darauf, dass die Backofentür während des Ofenbetriebs geschlossen ist. Die Backofentür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Die Heizelemente werden bei einem Programm mit den aktivierten Optionen Dauer oder Ende und einer Garzeit von länger als 30 Min. bei einigen Ofenfunktionen automatisch früher ausgeschaltet.

Ventilator und Lampe funktionieren weiter. Sobald Sie den Backofen ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur 3 - 10 Min. vor Ablauf des Garvorgangs. Die Restwärme im Backofen wird weiterhin garen.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter Backofenbeleuchtung

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

15. MENÜSTRUKTUR

15.1 Menü

Drücken Sie um Menü zu öffnen.

Menüpunkt Gerät
Koch-Assistent Liste der automatischen Programme.
Favoriten Liste der bevorzugten Einstellungen.
Optionen Einstellen der Backofenkonfiguration.
Einstellungen Setup Einstellen der Backofenkonfiguration.
		Service Anzeige der Softwareversion und Konfiguration.

15.2 Untermenü für: Optionen

Untermenü Verwendung
Backofenbeleuchtung Ein- und Ausschalten der Beleuchtung.
Kindersicherung Verhindert ein versehentliches Einschalten des Geräts.Wenn die Option eingeschaltet ist, erscheint „Kindersicherung“ auf dem Display, wenn Sie das Gerät einschalten. Um das Gerät verwenden zu können, wählen Sie die Buchsta-ben des Codes in alphabetischer Reihenfolge. Der Zugriff auf den Timer, die Fernsteuerung und die Lampe ist mit eingeschalteter Kindersicherung möglich.
Schnellaufheizung Verringert die Aufheizzeit. Es ist nur für einige Gerätefunktionen verfügbar.
Zeitanzeige Ein- und Ausschalten der Uhr.
Digitale Uhrzeitanzeige Ändern des Formats der angezeigten Uhrzeit.

15.3 Untermenü für: Setup

Untermenü Beschreibung
Sprache Einstellen der Backofen-Sprache.
Helligkeit Auswahl der Helligkeit.
Tastentöne Ein- und Ausschalten der Tastentöne der Sensorfelder. Es ist nicht möglich, den Signalton für Folgendes stummzuschalten: 1
Lautstärke Einstellen der Lautstärke der Tastentöne und Signale.
Uhrzeit Einstellen der aktuellen Uhrzeit und des Datums.

15.4 Untermenü von: Service

Untermenü Bezeichnung
DEMO Aktivierungs-/Deaktivierungscode: 2468
Softwareversion Informationen zur Softwareversion.
Gerät auf Werkseinstellungen zurücksetzen	Wiederherstellung der Werkseinstellungen.

16. DAS IST GANZ EINFACH!

Vor der ersten Inbetriebnahme müssen Sie folgende Einstellungen vornehmen:
Sprache Helligkeit Tastentöne Lautstärke Uhrzeit

Machen Sie sich vertraut mit den Symbolen auf dem Bedienfeld und Display:
1EIN / AUS Menü Favoriten	≡	☆	∅Kurzzeitwe-cker	∅Temperatur-sensor	START / STOP

Beginnen Sie mit der Benutzung des Backofens
Schnellstart Schalten Sieden Backofenein und garenSie mit der vor-eingestelltenTemperatur undDauer der Funk-tion.	Schritt 1 Schritt 2	Schritt 3
	Drücken undhalten Sie: ➊	☐ ... - WählenSie die ge-wünschte Funk-tion.	Drücken Sie:START .
Schnellab-schaltung	Schalten Sie den Backofen je-derzeit bei jeder Bildschirmanzei-ge oder Meldung aus.	➊ - drücken und gedrückt halten, bis der Backofen aus ist.

Beginnen Sie mit dem Kochen
Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5
1- Drücken, um den Backofen einzuschalten.	☐ ...- Wählen Sie die Ofenfunktion.	°C- Einstellung der Temperatur.	OK- Zur Bestätigung drücken.	START- Zum Starten des Garvorgangs drücken.

Garen mit Dampf
Gießen Sie kaltes Leitungswasser in den Wassertank. Beachten Sie die im Display ange-zeigten Hinweise.
RegenerierenErwärmen der Spei-sen.	Pizzastufe Brot backen		Feuchtigkeit, niedrigGaren mit Dampf Be-schleunigt das Garen.
130 °C 200 - 220°C 150 - 210 °C 160 - 200°C

Erfahren Sie, wie Sie schnell garen
Verwenden Sie Automatikprogramme, um eine Speise schnell mit den Voreinstellungen zuzubereiten:
Erfahren Sie, wie Sie schnell garen
Koch-Assistent	Schritt 1 Schritt 2 Schritt 3 Schritt 4
	Drücken Sie: Drücken Sie: . Drücken Sie: Koch-Assistent.		Wählen Sie die Speise.

Verwenden Sie die Schnellfunktionen zur Einstellung der Gardauer
10% Finish AssistVerwenden Sie 10 % Finish Assist, um eine Zeitverlängerung festzulegen, wenn 10 % der Garzeit verbleiben.	Drücken Sie zur Verlängerung der Gardauer +1min.

17. WÄHLEN SIE EINE VERKNÜPFUNG!

Hier können Sie alle nützlichen Verknüpfungen sehen. Sie finden sie auch in den entsprechenden Kapiteln der Bedienungsanleitung.

Einstellung: Ofenfunktionen

Einstellung: Garen mit einer Dampfheizfunktion

Einstellung: Koch-Assistent

Einstellung: Garzeitdauer

Verzögerung: Start und Ende des Garvorgangs

Abbrechen: Timer-Einstellung

Benutzung: Temperatursensor

18. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

PENSIAMO A TE
