BEDIENUNGSANLEITUNG Trumatic C 6002 EH TRUMA

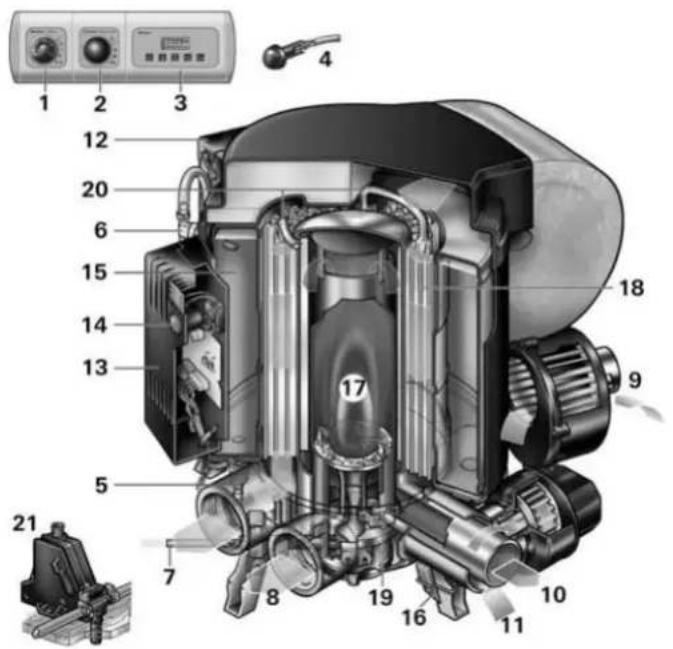

Trumatic C 6002 EH Navodilo za uporabo in vgradnjo v svojem državnem jeziku lahko naročite pri proizvajalcu Truma ali pri servisni službi Truma v vaši državi. Istruzioni per l’uso Pagina 23 Da tenere nel veicolo! Gebrauchsanweisung Seite 2 Im Fahrzeug mitzuführen! Operating instructions Page 9 To be kept in the vehicle! Mode d’emploi Page 16 À garder dans le véhicule ! Gebruiksaanwijzing Pagina 30 In voertuig meenemen! Brugsanvisning Side 37 Skal medbringes i køretøjet! Instrucciones de uso Página 44 ¡Llévalas en el vehículo! Bruks- och monteringsanvisningar på svenska kan rekvireras från tillverkaren Truma eller från Truma Service i Sverige. Käyttö- ja asennusohjeita on saatavissa Truma valmistajalta tai Truma huollosta. Bruksanvisningen og monteringsveiledningen på ditt språk kan fås hos produsenten Truma eller hos Truma Service i ditt land. Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße 12 85640 Putzbrunn Service Telefon [phone] Telefax [phone] [e-mail] www.truma.com2 1 Bedienteil 2 Energie-Wahlschalter 3 Zeitschaltuhr ZUC 2 (Zubehör) 4 Raumtemperaturfühler 5 Kaltwasseranschluss 6 Warmwasseranschluss 7 Gasanschluss 8 Warmluftaustritte 9 Umluft-Rückführung 10 Abgas-Abführung 11 Verbrennungsluft-Zuführung 12 Elektronische Steuereinheit 13 Leistungselektronik 14 Überhitzungsschalter 230 V 15 Wasserbehälter (12 Liter) 16 Zünder 17 Brenner 18 Wärmetauscher 19 Überhitzungsschutz 20 Heizstäbe 230 V 21 Elektrisches Sicherheits-/Ablassventil Das Kombigerät Trumatic C 6002 EH verbindet die Vorzüge einer stationären Elektroheizung mit der hohen Heizleistung einer autarken Gasheizung. Unabhängig davon, ob Sie im Sommerbetrieb nur Warmwasser oder im Winterbetrieb nur Wärme oder Wärme und Warmwasser erzeugen wollen, stehen Ihnen 3 Mög- lichkeiten für die Auswahl der Energieart zur Verfügung: – nur Gas (Propan/Butan) für den autarken Einsatz – nur Elektro (230 V) für den stationären Einsatz am Campingplatz – oder Gas und Elektro (gleichzeitig). Sommerbetrieb (nur Warmwasser) Für die Warmwasserberei- tung verwendet man ent- weder den Gasbetrieb oder den Elektrobetrieb 230 V. Die Wassertemperatur lässt sich auf 40°C oder 60°C einstellen. Im Gasbetrieb wählt das Gerät automatisch die kleins- te Brennerstufe mit 2000 W. Von der bordeigenen Batterie 12 V mit Strom versorgt, regelt die vollautomatische Steuerung die Wassertem- peratur. Für den Elektrobetrieb kann, entsprechend der Ab- sicherung am Campingplatz, eine Leis tung von 900 W (3,9 A) oder 1800 W (7,8 A) manuell gewählt werden. Der Mischbetrieb (Gas und Elektro gleichzeitig) ist nicht möglich. Bei dieser Einstellung wählt das Gerät automatisch den Elektro- betrieb mit der gewählten Leis tung von 900 W oder 1800 W. Der Gasbrenner wird nicht zugeschaltet. Winterbetrieb (Wärme und Warmwasser) Für den winterlichen Einsatz können alle 3 Möglichkeiten der Energiewahl genutzt werden. Im Gasbetrieb wählt das Gerät je nach Leistungsan- forderung (dies ergibt sich aus der Temperaturdifferenz zwischen eingestellter und gegenwärtiger Raumtem- peratur) automatisch die notwendige Brennerstufe (2000 W, 4000 W oder bis zu 6000 W). Das für die Warm- luftverteilung notwendige Umluftgebläse sowie die vollautomatische Steuerung für die Raumtemperatur- und Sicherheits überwachung werden von der bordeigenen Batterie 12 V mit Strom versorgt. Für den Elektrobetrieb kann, entsprechend der Ab- sicherung am Campingplatz, eine Leis tung von 900 W (3,9 A) oder 1800 W (7,8 A) manuell vorgewählt werden. Bei höherem Leistungs- bedarf (z.B. Aufheizen oder tiefe Außentempera- turen) muss jedoch der Gas- oder Mischbetrieb ge- wählt werden, da der Elek- trobetrieb 230 V mit einer Heizleistung von maximal 1800 W nur eine sekundäre Heizung ist. Im Mischbetrieb steht Ihnen bei Bedarf die volle Heizleis- tung von bis zu 7800 W (Gas 6000 W + Strom 1800 W) zur Verfügung. Diese Kom- bination garantiert schnelle Aufheizzeiten auch bei extrem tiefen Außentemperaturen. Die notwendige Heizleistung (ergibt sich aus der Tempe- raturdifferenz zwischen ein- gestellter und gegenwärtiger Raumtemperatur) wählt das Gerät automatisch. Bei einer nur geringen Leistungsanfor- derung (z.B. für die Erhaltung der Raumtemperatur) wird der Elektrobetrieb 230 V bevorzugt. Der Gasbrenner schaltet sich erst bei einer höheren Leistungsanforde- rung zu bzw. schaltet sich beim Aufheizen zuerst ab. Das Heizen ist in allen Betriebsarten (Gas-, Elektro- und Mischbetrieb) grundsätzlich sowohl mit als auch ohne Wasser - inhalt uneingeschränkt möglich. Trumatic C 6002 EH Funktionsbeschreibung3 Vor Inbetriebnahme unbe- dingt Gebrauchsanweisung und „Wichtige Bedienungs - hinweise“ beachten! Der Fahrzeughalter ist da- für verantwortlich, dass die Bedienung des Gerätes ord- nungsgemäß erfolgen kann. Vor dem ersten Ge- brauch unbedingt die gesamte Wasserversorgung mit erwärmtem, klarem Was- ser gut durchspülen. Wenn die Heizung nicht betrieben wird, Wasser inhalt bei Frost- gefahr unbedingt entleeren! Kein Garan tie anspruch für Frostschäden! Ebenso vor Reparaturen bzw. Wartungs- arbeiten am Fahrzeug (in Werk stätten!) Wasserinhalt entleeren, da bei stromlosem Zustand das elektrische Sicherheits-/Ablass ventil automatisch öffnet! Energie-Wahlschalter

c = Elektrobetrieb 230 V, 1800 W d = Elektrobetrieb 230 V, 900 W e = Gasbetrieb f = Mischbetrieb* (Gas und Elektro 900 W) g = Mischbetrieb* (Gas und Elektro 1800 W) h = Gelbe Kontrolllampe „Elektrobetrieb“

• Nur Winterbetrieb! Im Sommerbetrieb wählt das Gerät automatisch den Elektrobetrieb mit der vor ge wähl ten elektrischen Leis tung von 900 W oder 1800 W. Bedienteil Trumatic C 40° 60° 60°

j = Drehknopf für Raumtem- peratur (1 – 9) k = Grüne Kontrolllampe „Betrieb“ l = Sommerbetrieb (Wassertemperatur 40°C oder 60°C) m = Winterbetrieb (Heizen ohne Warm- wasseranforderung) n = Winterbetrieb (Heizen mit Warm- wasseranforderung) p = Drehschalter „Aus“ q = Gelbe Kontrolllampe „Boiler Aufheizphase“ r = Rote Kontrolllampe „Störung“ Bei Verwendung von fahr- zeugspezifischen Schaltern beachten Sie bitte die Bedienungsanleitung des Fahrzeugherstellers. Raumthermostat

s = Raumtemperaturfühler Zur Messung der Raum- temperatur befindet sich im Fahrzeug ein externer Raumtemperaturfühler (s). Die Lage des Fühlers wird vom Fahrzeughersteller, je nach Fahrzeugtyp, indivi- duell abgestimmt. Näheres entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeuges. Die Thermostateinstellung am Bedienteil (1 – 9) muss nach Wärmebedürfnis und Bauart des Fahrzeuges individuell ermittelt werden. Für eine mittlere Raumtemperatur von ca. 23°C empfehlen wir eine Thermo stateinstellung von ca. 6 – 8. Inbetriebnahme Vor der Inbetriebnahme bitte unbedingt prüfen:

1. Ist der Kamin frei?

Etwaige Abdeckungen unbe- dingt entfernen, bei Verwen- dung auf Booten Deckskamin öffnen.

2. Sind die Gasflasche und

das Schnellschlussventil in der Gaszuleitung offen?

3. Ist die Absicherung der

Stromversorgung 230 V auf dem Campingplatz für die eingestellte Leistung (900 W oder 1800 W) ausreichend?

4. Ist das Stromeinspeisungs-

kabel für den Caravan voll- ständig von der Kabeltrom- mel abgewickelt? Das Heizen ist in allen Betriebsarten (Gas-, Elektro- und Mischbetrieb) grundsätzlich sowohl mit als auch ohne Wasser - inhalt uneingeschränkt möglich. Sommerbetrieb (nur Warmwasser)

1. Am Energie-Wahlschalter

die gewünschte Betriebsart (Gas- oder Elektrobetrieb) einstellen. Im Sommerbetrieb ist ein Mischbetrieb (Gas und Elektro) nicht möglich. Bei dieser Einstellung wählt das Gerät automatisch den Elektrobetrieb mit der vorge- wählten elektrischen Leistung von 900 W oder 1800 W.

2. Am Bedienteil den Dreh-

schalter auf Sommerbetrieb (l) 40°C oder 60°C stellen. Nach dem Einschalten leuch- ten die grüne Betriebs-Kon- trolllampe (k) und die gelbe Aufheiz-Kontrolllampe (q) am Bedienteil. Im Elektrobetrieb leuchtet am Energie-Wahl- schalter zusätzlich die gelbe Kontrolllampe (h) und signali- siert den Betrieb 230 V. Nach Erreichen der einge- stellten Wassertemperatur (40°C oder 60°C) schal tet sich das Gerät ab und die gelbe Aufheiz-Kontrolllampe (q) erlischt. Winterbetrieb Heizen mit Warm- wasser-Anforderung

1. Am Energie-Wahlschalter

die gewünschte Betriebsart (Gas-, Elektro- oder Mischbe- trieb) einstellen.

2. Am Bedienteil den Dreh-

knopf (j) auf die gewünschte Thermostatstellung (1 – 9) für die Raumtemperatur drehen.

3. Am Bedienteil den Dreh-

schalter auf „n“ stellen. Nach dem Einschalten leuch- ten die grüne Betriebs-Kon- trolllampe (k) und die gelbe Aufheiz-Kontrolllampe (q) am Bedienteil. Im Elektrobetrieb leuchtet am Energie-Wahl- schalter zusätzlich die gelbe Kontrolllampe (h) und signali- siert den Betrieb 230 V. Je nach Betriebsart (Gas-, Elektro- oder Mischbetrieb) und Leistungsanforderung (Temperaturdifferenz zwi- schen eingestellter und gegenwärtiger Raumtem- peratur) wählt das Gerät automatisch die benö tigte Leis tungsstufe von bis zu 7800 W. Bis zum Erreichen der ein- gestellten Raumtemperatur schaltet sich das Gerät stu- fenweise zurück. Ist diese erreicht, während das Wasser noch aufgeheizt werden muss, schaltet sich das Umluftgebläse ab und der Wasser inhalt wird weiter auf der kleinsten Leistungsstufe bis auf 60°C erwärmt. Abhängig von der Heiz- leistung für das Errei- chen der Raumtemperatur, kann das Wasser auf bis zu 80°C aufgeheizt werden. Die gelbe Kontrolllampe (q) zeigt die Aufheizphase des Warmwassers an und erlischt nach Erreichen der Wasser- temperatur (60°C). Heizen ohne Warmwasser- Anforderung

1. Am Bedienteil den Dreh-

knopf (j) auf die gewünschte Thermostatstellung (1 – 9) für die Raumtemperatur drehen.

2. Am Energie-Wahlschalter

die gewünschte Betriebsart (Gas-, Elektro- oder Mischbe- trieb) einstellen.

3. Am Bedienteil den Dreh-

schalter auf „m“ stellen. Nach dem Einschalten leuch- tet die grüne Betriebs-Kon- trolllampe (k) am Bedienteil. Im Elektrobetrieb leuchtet am Energie-Wahlschalter zusätz- lich die gelbe Kontrolllampe (h) und signalisiert den Betrieb 230 V. In dieser Betriebsstellung leuchtet die gelbe Kontroll- lampe (q) nur bei Wassertem- peraturen von unter 10°C! Je nach Betriebsart (Gas-, Elektro- oder Mischbetrieb) und Leistungsanforderung (Temperaturdifferenz zwi- schen eingestellter und gegenwärtiger Raumtempe- ratur) wählt das Gerät auto- matisch die benö tigte Leis- tungsstufe von bis zu 7800 W. Gebrauchsanweisung4 Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung (unabhängig von der Wassertemperatur) ab. Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Abhängig von der Heizleistung und der Heiz- dauer, kann die Wassertem- peratur bis zu 80°C erreichen. Ausschalten Zum Ausschalten am Bedien- teil den Drehschalter auf „p“ stellen. Nach dem Ausschalten kann das Gebläse zur Ausnutzung der Restwärme noch nach- laufen. Um eine versehent- liche Überlastung des Stromnetzes bei einer Wiederinbetriebnahme zu vermeiden, empfiehlt es sich, das Gerät nach dem Ausschalten am Energie- Wahlschalter auf Gasbe- trieb zu stellen. Wasserinhalt bei Frostge- fahr unbedingt entleeren! Wird das Gerät längere Zeit nicht benutzt, Schnellschluss- ventil in der Gaszuleitung und Gasflasche schließen. Störung Gasbetrieb Bei einer Störung im Gasbe- trieb leuchtet auf dem Be- dienteil die rote Kontrolllampe (r) auf. Mögliche Ursachen entneh- men Sie bitte der Fehlersuch- anleitung. Die Entriegelung erfolgt durch Ausschalten und erneutes Einschalten. Wird der Fensterschalter ge- öffnet und wieder geschlos- sen, entspricht dies einem Aus/Ein am Bedienteil (z.B. bei Störungs reset)! Erfolgt während des Mischbetriebes eine Störabschaltung (z.B. durch eine leere Gasflasche), läuft die Heizung im Elektrobetrieb weiter. Störung Elektro betrieb Bei einer Störung im Elektro- betrieb erlischt auf dem Energie-Wahlschalter die gelbe Kontrolllampe (h). Mögliche Ursachen entneh- men Sie bitte der Fehlersuch- anleitung. Wird während des Be- triebes die Stromversor- gung 230 V nur kurzzeitig un- terbrochen, läuft die Heizung anschließend normal weiter. Elektrisches Sicher- heits-/Ablassventil a = Betätigungsknopf „geschlossen“ b = Betätigungsknopf „entleeren“ Das Ablassventil wird mittels einer elek- trischen Spule im ge schlosse- nen Zustand gehalten. Um die Batterie nicht unnötig zu belasten, wird empfohlen, das Ablassventil bei längerem Nichtgebrauch zu öffnen! Bei tieferen Temperaturen als 4°C am Sicherheits-/Ablass- ventil kann der Wasserinhalt des Boilers von selbst ablau- fen, wenn das Gerät nicht in Betrieb ist (auch bei Störung)! Zur Vermeidung von Wasser- verlust das Gerät einschalten (Sommer- oder Winterbe- trieb) und das Sicherheits-/ Ablass ventil am Betätigungs- knopf durch Hochziehen wie- der schließen (Stellung a). Ohne Heizbetrieb lässt sich das Sicherheits-/Ablassventil erst bei Temperaturen über 8°C wieder ver schließen! Der Entleerungs stutzen des elektrischen Sicherheits-/ Ablassventils muss immer frei von Ver schmutzungen (Schnee matsch, Eis, Laub etc.) gehalten werden! Kein Garantieanspruch für Frostschäden! Füllen des Boilers

1. Elektrisches Sicherheits-/

Ablassventil am Betätigungs- knopf durch Hochziehen schließen (Stellung a). Bei Temperaturen um 8°C und darunter erst Heizung oder Boiler einschalten, damit das Ventil nicht wieder öffnet!

2. Strom für Wasserpumpe

einschalten (Haupt- oder Pumpenschalter).

3. Warmwasserhähne in

Küche und Bad öffnen (Vor- wahl mischer oder Einhebel- armaturen auf „warm“ stel- len). Die Armaturen so lange geöffnet lassen, bis der Boiler durch Verdrängen der Luft gefüllt ist und Wasser fließt. Wird nur die Kaltwas- seranlage ohne Boiler betrieben, füllt sich auch hier der Boilerkessel mit Wasser. Um Frostschäden zu vermei- den, muss der Was ser inhalt durch Betätigen des Sicher- heits-/Ab lass ventils abgelas- sen werden, auch wenn der Boiler nicht betrieben wur- de. Als Alternative können zwei heißwasserbeständige Absperrventile vor dem Kalt- und Warmwasseranschluss montiert werden. Bei Anschluss an eine zentrale Wasserver- sorgung (Land- bzw. City- Anschluss) muss ein Druck- minderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können. Entleeren des Boilers

1. Strom für Wasserpumpe

unterbrechen (Haupt- oder Pumpenschalter).

2. Warmwasserhähne in

Küche und Bad öffnen.

3. Elektrisches Sicherheits-/

Ablassventil am Betätigungs- knopf durch Eindrücken öffnen (Stellung b). Der Boiler wird jetzt über das Sicherheits-/Ablassventil direkt nach außen entleert. Durch Unterstellen eines ent- sprechenden Eimers prüfen, ob der Wasserinhalt vollstän- dig abläuft (12 Liter!). Kein Garantieanspruch für Frostschäden! Gebrauchsanweisung5 Der Wasserbehälter besteht aus lebensmittelechtem Edelstahl. Zur Entkalkung des Boilers verwenden Sie Weinessig, welcher über den Wasser- zulauf in das Gerät gebracht wird. Entsprechend einwirken lassen und danach Boiler gründlich mit Frisch wasser durchspülen. Für eine Entkei- mung empfehlen wir „Certisil- Argento“, andere (insbeson- dere chlorhaltige) Produkte sind ungeeignet. Um eine Besiedelung durch Mikroorganismen zu vermei- den, ist der Boiler in regelmä- ßigen Abständen auf 70°C aufzuhei zen (nur im Winter- betrieb erreichbar). Das Wasser nicht als Trinkwasser verwenden! Sicherungen 12 V Die Gerätesicherungen 12 V befinden sich auf der elektro- nischen Steuereinheit (12) am Gerät. Diese Feinsicherungen dürfen nur gegen baugleiche Siche- rungen ausgetauscht werden. F1: 6,3 A, träge F2: 1,6 A, träge Sicherung 230 V Sicherungen und Netzan- schlussleitungen dürfen nur vom Fachmann ausgetauscht werden! Vor dem Öffnen des Gehäuses für die Leis- tungselektronik muss das Ge rät allpolig vom Netz getrennt werden. Die Gerätesicherung 230 V befindet sich auf der Leis- tungselektronik (13) am Gerät. Diese Feinsicherung darf nur gegen eine baugleiche Siche- rung ausgetauscht werden: 10 A, träge, Ausschaltvermö- gen „H“. Überhitzungsschutz 230 V Der Heizbetrieb 230 V hat einen mechanischen Über- hitzungsschalter. Wird z.B. während des Betriebes oder während der Nachlaufzeit die Stromversorgung 12 V unter- brochen, können die im Gerät herrschenden Temperaturen den Überhitzungsschutz auslösen. Zum Rückstellen des Überhitzungsschutzes die Heizung abkühlen lassen, dann die Abdeckkappe an der Leis tungs elektronik (13) hochschieben und den roten Knopf eindrücken. Für Wartungs- und Repara- turarbeiten dürfen nur Original Truma Ersatzteile verwendet werden.

1. Falls der Kamin in der

Nähe bzw. direkt unterhalb eines zu öffnenden Fensters platziert wurde, muss das Gerät mit einer selbsttätigen Abschaltvorrichtung verse- hen sein, um einen Betrieb bei geöffnetem Fenster zu verhindern.

2. Das Abgas-Doppelrohr

muss regelmäßig, insbeson- dere nach längeren Fahrten, auf Unversehrtheit und festen Anschluss überprüft werden, ebenso die Befestigung des Gerätes und des Kamins.

3. Nach einer Verpuffung

(Fehlzündung) Abgasführung vom Fachmann überprüfen lassen!

4. Der Kamin für Abgasfüh-

rung und Verbrennungsluft- zufuhr muss immer frei von Verschmutzungen gehalten werden (Schneematsch, Eis, Laub etc.).

5. Der Flüssiggas-Brenner

arbeitet gebläseunterstützt, dadurch ist eine einwandfreie Funktion auch während der Fahrt sichergestellt. Zum Betrieb während der Fahrt müssen nationale Einschrän- kungen berücksichtigt werden.

6. Der eingebaute Tempera-

turbegrenzer sperrt die Gas- zufuhr, wenn das Gerät zu heiß wird. Die Warmluftaus- lässe und die Öffnung für die Umluft-Rückführung dürfen deshalb nicht verschlossen werden.

7. Der dem Gerät beigege-

bene gelbe Aufkleber mit den Warnhinweisen muss durch den Einbauer bzw. Fahrzeug- halter an einer für jeden Be- nutzer gut sichtbaren Stelle im Fahrzeug (z.B. an der Klei- derschranktür) angebracht werden! Fehlende Aufkleber können bei Truma angefor- dert werden.

8. Für das Heizen während

der Fahrt ist in der Richtlinie 2004/78/EG für Motorcara- vans eine Sicherheitsabsperr- einrichtung vorgeschrieben. Für das Heizen während der Fahrt in Caravans empfehlen wir zur Sicherheit ebenfalls die Sicherheitsabsperreinrichtung. Der Gasdruckregler Truma SecuMotion erfüllt diese Anforderung. Wenn kein Gas- druckregler Truma SecuMotion installiert ist, muss die Gasflasche wäh- rend der Fahrt geschlossen sein und es müssen Hin- weis-Schilder jeweils im Flaschenschrank und in der Nähe des Bedienteiles angebracht werden. Wartung Wichtige Bedienungshinweise6 Bei Undichtigkeiten der Gas- anlage bzw. bei Gasgeruch: – alle offenen Flammen löschen – nicht rauchen – Geräte ausschalten – Gasflasche schließen – Fenster und Türe öffnen – keine elektrischen Schalter betätigen – die gesamte Anlage von einem Fachmann überprü- fen lassen! Reparaturen dürfen nur vom Fach mann durch- geführt werden! Nach jeder Demontage der Abgasführung muss ein neu- er O-Ring montiert werden!

1. Jede Veränderung am

Gerät (einschließlich Abgas- führung und Kamin) oder die Verwendung von Ersatzteilen und funktionswichtigen Zubehörteilen (z.B. Zeit- schaltuhr), die keine Truma Originalteile sind, sowie das Nichteinhalten der Einbau- und Gebrauchsanweisung führt zum Erlöschen der Garantie sowie zum Aus- schluss von Haftungsansprü- chen. Außerdem erlischt die Betriebserlaubnis des Gerätes und dadurch in manchen Ländern auch die Betriebser- laubnis des Fahrzeuges.

2. Der Betriebsdruck der Gas-

versorgung muss mit dem Betriebsdruck des Gerätes (30 mbar) übereinstimmen.

3. Flüssiggasanlagen müs-

sen den technischen und adminis trativen Bestimmun- gen des jeweiligen Verwen- dungslandes entsprechen (in Europa z.B. EN 1949 für Fahrzeuge oder EN ISO 10239 für Boote). Nationale Vorschriften und Regelungen (in Deutschland z.B. das DVGW-Arbeitsblatt G 607 für Fahrzeuge oder G 608 für Boote) müssen beachtet werden. Die Prüfung der Gasanla- ge muss alle 2 Jahre von einem Fachmann wiederholt werden und gegebenenfalls in der Prüf bescheinigung (in Deutschland z.B. gemäß DVGW-Arbeitsblatt G 607 für Fahrzeuge oder G 608 für Boote) bestätigt werden. Verantwortlich für die Ver- an lassung der Überprüfung ist der Fahrzeughalter.

4. Flüssiggasgeräte dürfen

beim Tanken, in Parkhäusern, Garagen oder auf Fähren nicht benutzt werden.

5. Bei erster Inbetriebnahme

eines fabrikneuen Gerätes (bzw. nach längerer Still stands- zeit) kann kurzzeitig eine leichte Rauch- und Geruchs- entwicklung auftreten. Es ist zweckmäßig, das Gerät im Misch-/Sommerbetrieb (60°C) mehrmals aufzuheizen und für gute Durchlüftung des Raumes zu sorgen.

6. Ein ungewohntes Bren-

nergeräusch lässt auf einen Reglerdefekt schließen und macht eine Überprüfung des Reglers notwendig.

7. Wärmeempfindliche Ge-

genstände (z.B. Spray dosen) dürfen nicht im Ein bauraum der Heizung verstaut werden, da es hier un ter Umständen zu erhöhten Temperaturen kommen kann.

8. Für die Gasanlage dürfen

nur Druckregeleinrichtungen gemäß EN 12864 (für Fahr- zeuge) bzw. EN ISO 10239 (für Boote) mit einem festen Ausgangsdruck von 30 mbar verwendet werden. Die Durch- flussrate der Druckregelein- richtung muss mindes tens dem Höchstverbrauch aller vom Anlagenhersteller einge- bauten Geräte entsprechen. Für Fahrzeuge empfehlen wir den Truma Gasdruckregler SecuMotion bzw. für die Zweiflaschen-Gasanlage das automatische Umschaltventil Truma DuoComfort. Bei Temperaturen um 0°C und darunter sollten der Gasdruckregler bzw. das Umschaltventil mit der Entei- sungsanlage EisEx betrieben werden. Es dürfen nur für das Bestim- mungsland geeignete Regler- Anschlussschläuche, die den Anforderungen des Landes entsprechen, verwendet wer- den. Diese sind regelmäßig auf Brüchigkeit zu überprü- fen. Für Winterbetrieb sollten nur winterfeste Spezialschläu- che verwendet wer den. Druckregelgeräte und Schlauchleitungen müssen spätestens 10 Jahre (bei ge- werblicher Nutzung 8 Jahre) nach Herstellungsdatum gegen neue ausgewechselt werden. Der Betreiber ist dafür verantwortlich. MODIMIDOFRSASO

Zeitschaltuhr ZUC 2, kpl. mit 3 m Anschlusskabel (Art.-N r. 34042-01). Fernbedienung für das elek tri sche Sicherheits-/ Ablass ventil, kpl. mit 3 m Anschluss kabel (Art.-Nr. 34170-01). Die elektrischen Zubehörteile sind mit einem Stecker ver- sehen und können einzeln aufgesteckt werden. Verlängerungskabel für das Bedienteil, die Zeitschaltuhr ZUC 2 sowie das Bedienteil für die Fernbedienung Ablass- ven til stehen auf Wunsch zur Verfügung. Kaminverlängerung KVC für Wintercamping (Art.-Nr. 34070-01). Während der Fahrt muss die Kaminverlängerung abgenommen werden. Schutzdach-Durchführung für Caravan-Schutzdächer (Art.-Nr. 34080-01). Standardmäßig liefert Truma zu jedem Bedienteil/jeder Zeitschaltuhr einen pas- senden Abdeckrahmen in der Farbe achatgrau. Als Sonderzubehör sind Abdeckrahmen in weiteren Farben erhältlich sowie als Abschluss zu den Abdeckrah- men Seitenteile in 8 verschie- denen Farben. Bitte fragen Sie Ihren Händler. Anreihclips (Art.-Nr. 34000-65900). Für die Montage mehrerer Truma Bedienteile nebenein- ander. Aufputzrahmen für die Truma Bedienteile (Art.-Nr. 40000-52600). Eine Kombination mit den Seitenteilen ist nicht möglich. Zubehör Allgemeine Sicherheitshinweise7

Der Hersteller gewährt Ga- rantie für Mängel des Ge- rätes, die auf Material- oder Fertigungsfehler zurückzufüh- ren sind. Daneben bestehen die gesetzlichen Gewährleis- tungsansprüche gegen den Verkäufer fort. Der Garantieanspruch besteht nicht: – für Verschleißteile und bei natürlicher Abnutzung, – infolge Verwendung von anderen als Truma Original- teilen in den Geräten und bei Verwendung ungeeig- neter Gasdruckregler, – infolge Nichteinhaltung der Truma Einbau- und Gebrauchs anweisungen, – infolge unsachgemäßer Behandlung, – infolge unsachgemäßer, nicht von Truma veranlass- ter Transportverpackung.

2. Umfang der Garantie

Die Garantie gilt für Mängel im Sinne von Ziffer 1, die in- nerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausge- tauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlossen. Die Vorschriften des Produkthaf- tungs gesetzes bleiben unbe rührt. Die Kosten der Inanspruch- nahme des Truma Werks kun - dendienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbe- sondere Transport-, We ge-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kun dendienst innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt. Zusätzliche Kosten aufgrund erschwerter Aus- und Einbau- bedingungen des Gerätes (z.B. Demontage von Möbel- oder Karosserie teilen) können nicht als Garantieleistung an- erkannt werden.

3. Geltendmachung des

Garantiefalles Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn. In Deutschland ist bei Stö- rungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jewei- ligen Service partner (siehe Adressenverzeichnis) zur Verfügung. Beanstandungen sind näher zu bezeichnen. Ferner ist die ordnungsge- mäß ausgefüllte Garantie- Urkunde vorzulegen oder die Fabriknummer des Gerätes sowie das Kaufdatum anzu- geben. Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt, muss der Endver- braucher das Gerät auf seine Gefahr zum Hersteller brin- gen oder ihm übersenden. Bei Schäden an Heizkörpern (Wärmetau scher) ist der Gasdruckregler ebenfalls mit einzusenden. Bei Einsendung ins Werk hat der Versand per Frachtgut zu erfolgen. Im Garantiefall über- nimmt das Werk die Trans- portkosten bzw. Kosten der Einsendung und Rücksen- dung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparatur- kosten; in diesem Fall gehen auch die Versandkosten zu Lasten des Kunden. Technische Daten ermittelt nach EN 624 bzw. Truma Prüfbedingungen Gasart: Flüssiggas (Propan/Butan) Betriebsdruck: 30 mbar Wasserinhalt: 12 Liter Aufheizzeit von ca. 15°C bis ca. 60°C: Sommer-/Gasbetrieb: ca. 30 Min. (gemessen nach EN15033) Sommer-/Elektrobetrieb (1800 W): ca. 45 Min. Winterbetrieb: ca. 60 Min. aufwärts (abhängig von der abgegebenen Heizleistung) Wasserdruck: max. 2,8 bar Nennwärmeleistung: Flüssiggas: 2000 W, 4000 W, 6000 W Elektrisch: 900 W, 1800 W Gasverbrauch: 170 – 480 g/h Luftfördermenge: max. 287 m³/h (frei ausblasend, ohne Warmluftrohr) Stromaufnahme bei 12 V: Heizung + Boiler: 0,2 – 5,6 A Boiler aufheizen: 0,4 A Ruhestrom: 0,001 A Stromaufnahme des elektrischen Sicherheits-/ Ablass ventils bei 12 V: 0,035 A Stromaufnahme bei 230 V: 900 W (3,9 A) oder 1800 W (7,8 A) Gewicht: ca. 18,7 kg (ohne Wasserinhalt) Konformitätserklärung: Die Trumatic C 6002 EH ist durch den DVGW geprüft und erfüllt die Gasgeräte-Richtlinie (90/396/EWG) sowie die mit- geltenden EG-Richtlinien. Für EU-Länder liegt die CE-Produkt- Ident-Nummer vor: CE-0085AS0122. Die Heizung erfüllt die Heizgeräte-Richtlinie 2001/56/EG mit den Ergänzungen 2004/78/EG und 2006/119/EG und trägt die Typengenehmigungsnummer: e1 00 0146. Die Heizung erfüllt die Richtlinie zur Funkentstörung von Kraftfahrzeugmotoren 72/245/EWG mit den Ergänzungen 2004/104/EG und 2005/83/EG und trägt die Typengenehmi- gungsnummer: e1 03 2499. Die Heizung erfüllt die EMV-Richtlinie 89/336/EWG und die Niederspannungsrichtlinie 73/23/EWG. Technische Änderungen vorbehalten! Truma Hersteller-GarantieerklärungGasbetrieb

• Nach dem Einschalten (Winter- und Sommerbe- trieb) leuchtet die grüne Kontrolllampe am Bedien- teil nicht.

• Nach dem Einschalten leuchtet die grüne Kon- trolllampe, aber die Hei- zung brennt nicht.

• Nach dem Einschalten der Heizung blinkt die rote Kontrolllampe.

• Ca. 30 Sek. nach dem Einschalten der Heizung leuchtet ununterbrochen die rote Kontrolllampe.

• Die Heizung schaltet sich nach einer längeren Be- triebsdauer auf Störung. Elektrobetrieb 230 V

• Nach dem Einschalten leuchtet am Bedienteil die grüne Kontrolllampe, die gelbe Kontrolllampe am Energie-Wahlschalter leuchtet nicht und die Heizung wird nicht warm. Wasserversorgung

• Nach dem Ausschalten der Heizung öffnet sich das elektri sche Sicherheits-/ Ablassventil. – Auch nach Einschalten der Heizung bleibt das Ventil offen.

• Das elektri sche Sicherheits-/ Ablassventil lässt sich nicht mehr schließen. – Auch nach Einschalten der Heizung bleibt das Ventil offen.

• Wasser tropft aus dem elektri schen Sicherheits-/ Ablass ventil. – Keine Versorgungsspan- nung. – Geräte- oder Fahrzeug- sicherung defekt. – Die eingestellte Temperatur auf dem Bedienteil ist niedriger als die Raumtem- peratur. – Fenster über dem Kamin offen (Fensterschalter). – Batteriespannung zu niedrig < 10,5 V. – Gasflasche oder Schnell- schlussventil in der Gaszu- leitung geschlossen. – Luftzufuhr unterbrochen. – Warmluftaustritte blockiert. – Gasdruckregler vereist. – Butananteil in der Gasfla- sche zu hoch. – Keine Versorgungsspan- nung. – Gerätesicherung defekt. – Überhitzungsschalter hat ausgelöst. – Außentemperatur unter 4°C. – Stromversorgung 12 V am Ablassventil fehlt. – Außentemperatur unter 8°C. – Stromversorgung 12 V am Ablassventil fehlt. – Wasserdruck zu hoch. – Batteriespannung 12 V prüfen. – Alle elektrischen Steckverbindungen prüfen. – Gerätesicherung prüfen (siehe Wartung). – Fahrzeugsicherung prüfen. – Raumtemperatur am Bedienteil höher stellen. – Fenster schließen. – Batterie laden. – Gaszufuhr prüfen. – Kamin auf etwaige Abdeckungen prüfen. – Bei Verwendung auf Booten Deckskamin öffnen. – Kontrolle der einzelnen Austrittsöffnungen. – Regler Enteisungsanlage (EisEx) verwenden. – Propan verwenden (bei Temperaturen unter 10°C ist Butan zum Heizen ungeeignet). – Versorgungsspannung 230 V und Sicherungen prüfen. – Gerätesicherung prüfen (siehe Wartung). – Überhitzungsschalter rücksetzen (siehe Wartung). – Heizung einschalten (bei Temperaturen um 4°C und darunter öffnet das Ablassventil automatisch). – Versorgungsspannung 12 V und Sicherungen prüfen. – Heizung einschalten (ohne Heizbetrieb lässt sich das Ablass- ventil erst bei Temperaturen über 8°C wieder schließen). – Versorgungsspannung 12 V und Sicherungen prüfen. – Pumpendruck prüfen (max. 2,8 bar). Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können. Fehlersuchanleitung Fehler Ursache Behebung Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte grundsätzlich an das Truma Servicezentrum.

• Komfortzubehör für die Gasanlage

• Rangierhilfe für Caravans sowie Zusatzheizungen für Nutzfahrzeuge. Zur Truma Unternehmens- gruppe gehört auch die Firma ALDE, ein schwedischer Hersteller von Warmwasser- Heizungen, sowie MPV- TRUMA, ein Unternehmen, das medizintechnische Produkte anbietet. Quality with tradition Truma was founded in 1949. This middle-sized family concern is today Europe's leading manufacturer of gas heating systems for motor vehicles. Truma develops, manufac- tures, and markets comfort equipment for caravans, motor homes, and boats:

Garantie-Karte Guarantee Card Bon de Garantie Certificato di Garanzia Garantiebon Garantikort Tarjeta de garantía Bitte genauen Standort angeben (falls abweichend vom Absender) Truma Gerätetechnik GmbH & Co. KG Servicezentrum Postfach 12 52 85637 Putzbrunn Postkarte Absender (bitte Druckbuchstaben einsetzen!) Name, Vorname Straße, Hausnummer Postleitzahl Wohnort Standort Telefon Postleitzahl Ort/Gemeinde weitere Hinweise (evtl. Telefon, Standplatz-Nr. usw.)✂
