BEDIENUNGSANLEITUNG Trumatic C 4002 TRUMA

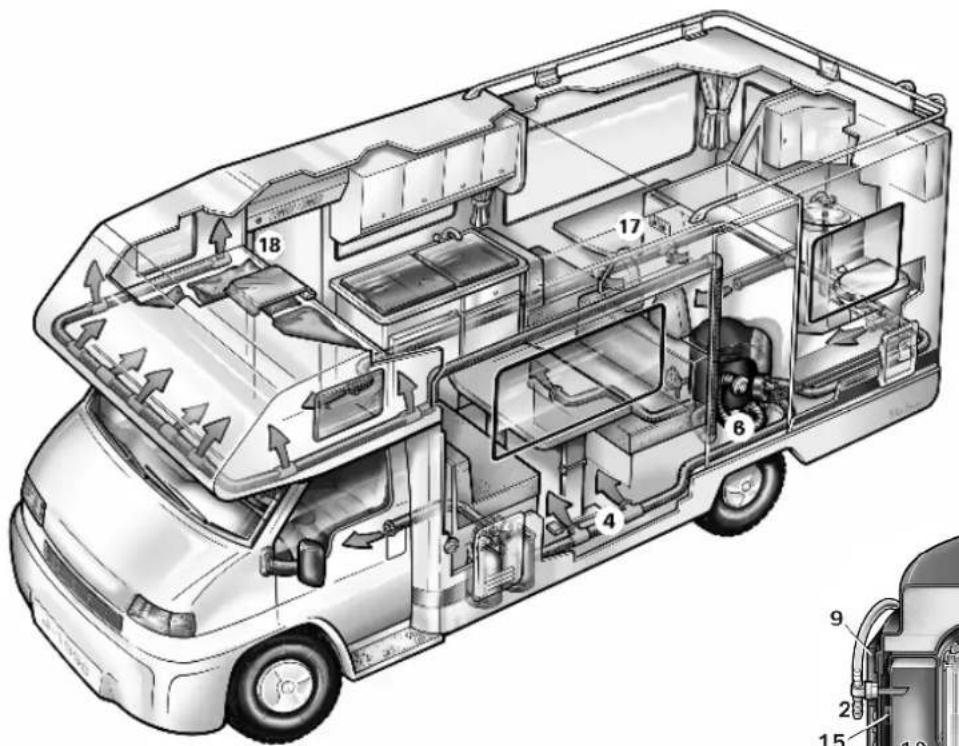

1 Kaltwasseranschluss
2 Warmwasseranschluss
3 Gasanschluss
4 Warmluftaustritte
5 Umluft-Rückführung
6 Abgas-Abführung
7 Verbrennungsluft-Zuführung
8 Elektronische Steuereinheit
9 Abdeckung für Anschlusskabel

10 Wasserbehälter (12 Liter)
11 Zünder
12 Brenner
13 Wärmetauscher
14 Überhitzungsschutz
15 Temperaturfühler
16 Heizmanschette 230 V für Warmwasser (nur Trumatic C EL)
17 Bedienteile
18 Raumtemperaturfühler

Funktions- beschreibung

Die Trumatic C ist eine Warmluft-Flüssiggasheizung mit integriertem Warmwasserboiler (12 Liter Inhalt). Der Brenner arbeitet gebläseunterstützt, dadurch ist eine einwandfreie Funktion auch während der Fahrt sichergestellt.

Im Winterbetrieb (Heizung und Warmwasser) wählt das Gerät automatisch die benötigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen eingestellter und gegenwärtiger Raumtemperatur. Der Typ C 6002 arbeitet in drei Leistungsstufen (2000, 4000 und 6000 W), der Typ C 4002 in zwei Leistungsstufen (2000 und 4000 W). Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Die Wassertemperatur ist von der gewählten Betriebsart und der Heizleistungsabgabe abhängig (mit oder ohne kontrollierter Wassertemperatur oder mit entleerter Wasseranlage).

Der Heizbetrieb ist grundsätzlich sowohl mit wie auch ohne Wasser -inhalt uneingeschränkt möglich.

Im Sommerbetrieb (nur Warmwasser) erfolgt die Aufheizung des Wasserinhaltes in der kleinsten Brennerstufe. Ist die Wassertemperatur erreicht, schaltet der Brenner ab und die gelbe Kontrolllampe erlischt.

Die Heizgeräte Trumatic C EL haben als Option eine zusätzliche Elektro beheizung 230 V (450 W/2 A) für Warmwasser.

Wichtige Bedienungshinweise

1. Falls der Kamin in der Nähe bzw. direkt unterhalb eines zu öffnenden Fensters platziert wurde, muss das Gerät mit einer selbsttätigen Abschaltvorrichtung versehen sein, um einen Betrieb bei geöffnetem Fenster zu verhindern.
2. Das Abgas-Doppelrohr muss regelmäßig, insbesondere nach längeren Fahrten, auf Unversehrtheit und festen Anschluss überprüft werden, ebenso die Befestigung des Gerätes und des Kamins.
3. Nach einer Verpuffung (Fehlzündung) Abgasführung vom Fachmann überprüfen lassen!
4. Der Kamin für Abgasführung und Verbrennungsluftzufuhr muss immer frei von Verschmutzungen gehalten werden (Schneematsch, Eis, Laub etc.).
5. Der eingebaute Temperaturbegrenzer sperrt die Gas-

zufuhr, wenn das Gerät zu heiß wird. Die Warmluftauslässe und die Öffnung für die Umluft-Rückführung dürfen deshalb nicht verschlossen werden.
6. Für das Heizen während der Fahrt ist in der Richtlinie 2004/78/EG für Motorcaravans eine Sicherheitsabsperreinrichtung vorgeschrieben. Für das Heizen während der Fahrt in Caravans empfehlen wir zur Sicherheit ebenfalls die Sicherheitsabsperreinrichtung.
Der Gasdruckregler Truma SecuMotion erfüllt diese Anforderung.
Wenn kein Gasdruckregler Truma SecuMotion installiert ist, muss die Gasflasche während der Fahrt geschlossen sein und es müssen Hinweis-Schilder jeweils im Flaschenschrank und in der Nähe des Bedienteiles angebracht werden.
7. Für Wartungs- und Reparaturarbeiten dürfen nur Truma Originalteile verwendet werden.

Gebrauchs- anweisung

Vor Inbetriebnahme unbedingt Gebrauchsanweisung und „Wichtige Bedienungs hinweise“ beachten! Der Fahrzeughalter ist dafür verantwortlich, dass die Bedienung des Gerätes ordnungsgemäß erfolgen kann.

Der dem Gerät beigegebene gelbe Aufkleber mit den Warnhinweisen muss durch den Einbauer bzw. Fahrzeughalter an einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug (z.B. an der Kleiderschranktür) angebracht werden! Fehlende Aufkleber können bei Truma angefordert werden.

Vor dem ersten Gebrauch unbedingt die gesamte Wasserversorgung mit erwärmtem klarem Wasser gut durchspülen. Wenn die Heizung nicht betrieben wird, Wasser inhalt bei Frostgefahr unbedingt entleeren! Kein Garan tie anspruch für Frostschäden! Ebenso vor Reparaturen bzw. Wartungsarbeiten am Fahrzeug (in Werk stätten!) Wasserinhalt entleeren, da bei stromlosem Zustand das elektrische Sicherheits-/Ablass ventil automatisch öffnet!

Elektrisches Sicher heits-/Ablassventil

m n

m=Betätigungsknopf „geschlossen n=Betätigungsknopf „entleeren“

Das Ablassventil wird mittels einer elektrischen Spule im ge schlossenen Zustand gehalten. Um die Batterie nicht unnötig zu belasten, wird empfohlen, das Ablassventil bei längerem Nichtgebrauch zu öffnen!

Bei tieferen Temperaturen als 4°C am Sicherheits-/Ablass-ventil kann der Wasserinhalt des Boilers von selbst ablaufen, wenn das Gerät nicht in Betrieb ist (auch bei Störung)! Zur Vermeidung von Wasserverlust das Gerät einschalten (Sommer- oder Winterbetrieb) und das Sicherheits-/Ablass ventil am Betätigungsknopf durch Hochziehen wieder schließen (Stellung m).

Ohne Heizbetrieb lässt sich das Sicherheits-/Ablassventil erst bei Temperaturen über 8°C wieder ver schließen!

Der Entleerungs stutzen des elektrischen Sicherheits-/Ablassventils muss immer frei von Ver schmutzungen (Schnee matsch, Eis, Laub etc.) gehalten werden! Kein Garantieanspruch für Frostschäden!

Füllen des Boilers

1. Elektrisches Sicherheits-/Ablassventil am Betätigungsknopf durch Hochziehen schließen (Stellung m).

Bei Temperaturen um 8°C und darunter erst Heizung oder Boiler einschalten, damit das Ventil nicht wieder öffnet!

1. Strom für Wasserpumpe einschalten (Haupt- oder Pumpenschalter).

2. Warmwasserhähne in Küche und Bad öffnen (Vorwahl mischer oder Einhebelarmaturen auf „warm“ stel len). Die Armaturen so lange geöffnet lassen, bis der Boiler durch Verdrängen der Luft gefüllt ist und Wasser fließt.

Wird nur die Kaltwasseranlage ohne Boiler betrieben, füllt sich auch hier der Boilerkessel mit Wasser. Um Frostschäden zu vermeiden, muss der Wasserinhalt durch Betätigen des Sicherheits-/Ablassventils abgelassen werden, auch wenn der Boiler nicht betrieben wurde. Als Alternative können zwei heißwasserbeständige Absperrventile vor dem Kalt- und Warmwasseranschluss montiert werden.

Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.

1. Strom für Wasserpumpe unterbrechen (Haupt- oder Pumpenschalter).

2. Warmwasserhähne in Küche und Bad öffnen.

3. Elektrisches Sicherheits-/Ablassventil am Betätigungsknopf durch Eindrücken öffnen (Stellung n).

Der Boiler wird jetzt über das Sicherheits-/Ablassventil direkt nach außen entleert. Durch Unterstellen eines entsprechenden Eimers prüfen, ob der Wasserinhalt vollständig abläuft (12 Liter). Kein Garantieanspruch für Frostschäden!

Gasbetrieb (Heizen und Warmwasser)

cruma Trumatic C 60° 40° a g h b f d e 60°

a = Drehknopf für Raum- temperatur (1 - 9)

b = grüne Kontrolllampe „Betrieb“

c = Sommerbetrieb (Wassertemperatur 40°C oder 60°C)

d = Winterbetrieb (Heizen ohne kontrollierte Wassertemperatur oder mit entleerter Wasseranlage)

e = Winterbetrieb (Heizen mit kontrollierter Wassertemperatur)

f = Drehschalter „Aus“

g = gelbe Kontrolllampe „Boiler Aufheizphase“

h = rote Kontrolllampe „Störung“

Bei Verwendung von fahrzeugspezifischen Schaltern: siehe Bedienungsanleitung des Fahrzeugherstellers.

Raumthermostat

i = Raumtemperaturfühler

Zur Messung der Raum-temperatur befindet sich im Fahrzeug ein externer Raum-temperaturfühler (i). Die Lage des Fühlers wird vom Fahrzeughersteller, je nach Fahrzeugtyp, individuell

abgestimmt. Näheres entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeuges.

Die Thermostateinstellung am Bedienteil (1 – 9) muss nach Wärmebedürfnis und Bauart des Fahrzeuges individuell ermittelt werden. Für eine mittlere Raumtemperatur von ca. 23°C empfehlen wir eine Thermo stateinstellung von ca. 6 – 8.

Inbetriebnahme

1. Überprüfen, ob der Kamin frei ist. Etwaige Abdeckungen unbedingt entfernen, bei Verwendung auf Booten Deckskamin öffnen.

Im Winter empfiehlt sich beim Dachkamin die Verwendung der Kaminverlängerung (siehe Zubehör). Diese muss während der Fahrt abgenommen werden. Zur Durchführung des Kamins durch ein Überdach bei Caravans wird ebenfalls eine Kaminverlängerung verwendet. Diese muss mit Klemmringen (siehe Zubehör) am Überdach fixiert werden.

1. Gasflasche und Schnell- schlussventil in der Gaszulei- tung öffnen.

Der Heizbetrieb ist grundsätzlich sowohl mit wie auch ohne Wasser-inhalt uneingeschränkt möglich.

Sommerbetrieb (nur Warmwasser)

Drehschalter auf Sommerbetrieb (c) 40°C oder 60°C stellen.

Nach Erreichen der eingestellten Wassertemperatur (40°C oder 60°C) schal tet der Brenner ab und die gelbe Kontrolllampe (g) erlischt.

Winterbetrieb

Heizen mit kontrollierter Wassertemperatur

1. Drehschalter auf Betriebsstellung „e“ stellen.

2. Drehknopf (a) auf die gewünschte Thermostatstellung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der eingestellten Raumtemperatur.

Das Gerät wählt automatisch die benö tigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen eingestellter und gegenwärtiger Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet der Brenner zurück auf die kleinste Stufe und heizt den Wasserinhalt auf 60°C. Die gelbe Kontrolllampe (g) zeigt die Aufheizphase an und erlischt nach Erreichen der Wassertemperatur.

Heizen ohne kontrollierte Wassertemperatur

1. Drehschalter auf Betriebsstellung „d“ stellen.

2. Drehknopf (a) auf die gewünschte Thermostatstellung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der eingestellten Raumtemperatur.

Das Gerät wählt automatisch die benö tigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen eingestellter und gegenwärtiger Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung ab.

Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Die Wassertemperatur ist dann abhängig von der abgegebenen Heizleistung und der Heizdauer für das Erreichen der Raumtemperatur.

In dieser Betriebsstellung leuchtet die gelbe Kontroll-lam pe (g – Boiler Aufheizphase) nur bei Wassertemperaturen von unter 5°C!

Der Heizbetrieb ist grundsätzlich sowohl wie auch ohne Wasser -lt uneingeschränkt möglich.

Heizen mit entleerter Wasseranlage

1. Drehschalter auf Betriebsstellung „d“ stellen.

2. Drehknopf (a) auf die gewünschte Thermostatstellung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der eingestellten Raumtemperatur.

Das Gerät wählt automatisch die benötigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen eingestellter und gegenwärtiger Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung ab.

In dieser Betriebsstellung leuchtet die gelbe Kontroll-lam pe (g – Boiler Aufheizphase) nur bei Raumtemperaturen von unter 5°C!

Ausschalten „Gasbetrieb“

Heizung am Drehschalter ausschalten (f).

Wasserinhalt bei Frostgefahr unbedingt entleeren!

Wird das Gerät längere Zeit nicht benutzt, Schnellschlussventil in der Gaszuleitung und Gasflasche schließen.

Rote Kontrolllampe „Störung“

Bei einer Störung leuchtet die rote Kontrolllampe (h) auf.

Mögliche Ursachen entnehmen Sie bitte der Fehlersuchanleitung.

Die Entriegelung erfolgt durch Ausschalten und erneutes Einschalten.

Wird der Fensterschalter ge öffnet und wieder hlossen, entspricht dies m Aus/Ein am Bedienteil bei Störungs reset)!

Elektrobetrieb 230 V (450 W/2 A ) - nur Trumatic C EL - (nur Warmwasser)

truma Trumatic C EL 230 V ~ k j

$$ \begin{array}{l} \text {j} = \text {Wippschalter} \text {,Ein"} \ \text {k} = \text {Wippschalter} \text {,Aus"} \end{array} $$

Boiler am Bedienteil einschalten (j). Die Kontroll ampe zeigt an, dass das Gerät in Betrieb ist.

Bei Verwendung von fahrzeugspezifischen Schaltern: siehe Bedienungsanleitung des Fahrzeugherstellers.

Die Wassertem pe ratur ist nicht vorwählbar,

automatische Temperaturbegrenzung bei ca. 60°C! Um eine schnellere Aufheizung des Boilerinhaltes zu erreichen, kann das Gerät gleichzeitig mit Gas und Strom betrieben werden.

Wartung

Der verwendete Wasserbehälter besteht aus lebensmittelechtem Edelstahl.

Zur Entkalkung des Boilers verwenden Sie Weinessig, welcher über den Wasserzulauf in das Gerät gebracht wird. Entsprechend einwirken lassen und danach Boiler gründlich mit Frisch wasser durchspülen. Für eine Entkeimung empfehlen wir „Certisil-Argento“, andere (insbesondere chlorhaltige) Produkte sind ungeeignet.

Um eine Besiedelung durch Mikroorganismen zu vermeiden, ist der Boiler in regelmäßigen Abständen auf 70°C aufzuhei zen (nur im Winterbetrieb erreichbar).

Abhängig von der Heizleistung für das Erreider Raumtemperatur, das Wasser auf bis zu aufgeheizt werden.

Das Wasser nicht als Trinkwasser verwenden!

Sicherungen

Die Gerätesicherung sowie die Sicherung des Bedienteils befinden sich auf der elektronischen Steuereinheit am Gerät.

Gerätesicherung:

6,3 AT – träge –

Bedienteilsicherung (F3):

1,6 AT – träge –

Die Feinsicherung darf nur gegen eine baugleiche Sicherung ausgetauscht werden.

Allgemeine Sicherheitshinweise

Bei Undichtigkeiten der Gasanlage bzw. bei Gasgeruch:

• alle offenen Flammen löschen
• nicht rauchen
  – Geräte ausschalten
  – Gasflasche schließen
• Fenster und Türe öffnen
• keine elektrischen Schalter betätigen
  – die gesamte Anlage von einem Fachmann überprüfen lassen!

⚠️ Reparaturen dürfen nur vom Fachmann durchgeführt werden!

Nach jeder Demontage der Abgasführung muss ein neu- er Ö-Ring montiert werden!

1. Jede Veränderung am Gerät (einschließlich Abgasführung und Kamin) oder die Verwendung von Ersatzteilen und funktionswichtigen Zubehörteilen (z.B. Zeitschaltuhr), die keine Truma Originalteile sind, sowie das Nichteinhalten der Einbau- und Ge brauchsanweisung führt zum Erlöschen der Garantie sowie zum Ausschluss von Haf tungs ansprüchen. Außerdem erlischt die Betriebserlaubnis des Gerätes und dadurch in manchen Ländern auch die Betriebserlaubnis des Fahrzeuges.

2. Der Betriebsdruck der Gasversorgung 30 mbar muss mit dem Betriebsdruck des Gerätes (siehe Fabrikschild) über einstimmen.

3. Flüssiggasanlagen müssen den technischen und administrativen Bestimmungen des jeweiligen Verwendungslandes entsprechen (in Europa z.B. EN 1949 für Fahrzeuge oder EN ISO 10239 für Boote). Nationale Vorschriften und Regelungen (in Deutschland z.B. das DVGW-Arbeitsblatt G 607 für Fahrzeuge oder G 608 für Boote) müssen beachtet werden.

Die Prüfung der Gasanlage muss alle 2 Jahre von einem Fachmann wiederholt werden und gegebenenfalls in der Prüf bescheinigung (in Deutschland z.B. gemäß DVGW-Arbeitsblatt G 607 für Fahrzeuge oder G 608 für Boote) bestätigt werden.

Verantwortlich für die Ver an lassung der Überprüfung ist der Fahrzeughalter.

Druckregelgeräte und Schlauchleitungen müssen spätestens 10 Jahre (bei gewerblicher Nutzung 8 Jahre) nach Herstellungsdatum gegen neue ausgewechselt werden. Der Betreiber ist dafür verantwortlich.

1. Flüssiggasgeräte dürfen beim Tanken, in Parkhäusern, Garagen oder auf Fähren nicht benutzt werden.

2. Bei erster Inbetriebnahme eines fabrikneuen Gerätes (bzw. nach längerer Stillstandszeit) kann kurzzeitig eine leichte Rauch- und Geruchs entwicklung auftreten. Es ist zweckmäßig, das Gerät im Sommerbetrieb (60°C) mehrmals aufzuheizen und für gute Durchlüftung des Raumes zu sorgen.

3. Ein ungewohntes Brennergeräusch oder Abheben der Flamme lässt auf einen Reg lerdefekt schließen und macht eine Überprüfung des Reglers notwendig.

4. Wärmeempfindliche Gegenstände (z.B. Spray dosen) dürfen nicht im Ein bauraum der Heizung verstaut werden, da es hier unter Umständen zu erhöhten Temperaturen kommen kann.

5. Für die Gasanlage dürfen nur Druckregeleinrichtungen gemäß EN 12864 (in Fahrzeugen) bzw. EN ISO 10239 (für Boote) mit einem festen Ausgangsdruck von 30 mbar verwendet werden. Die Durch flussrate der Druck regeleinrichtung muss mindestens dem Höchstverbrauch aller vom Anlagenhersteller eingebauten Geräte entsprechen.

Für Fahrzeuge empfehlen wir den Truma Gasdruckregler SecuMotion bzw. für die Zweiflaschen-Gasanlage das automatische Umschaltventil Truma DuoComfort.

Bei Temperaturen um 0°C und darunter sollten der Gasdruckregler bzw. das Umschaltventil mit der Enteisungsanlage EisEx betrieben werden.

Es dürfen nur für das Bestimmungsland geeignete Regler-Anschlussschläuche, die den Anforderungen des Landes entsprechen, verwendet werden. Diese sind regelmäßig auf Brüchigkeit zu überprüfen. Für Winterbetrieb sollten nur winterfeste Spezi al schläuche verwendet wer den.

Technische Daten ermittelt nach EN 624 bzw. Truma Prüfbedingungen

Gasart:

Flüssiggas (Propan/Butan)

Betriebsdruck:

30 mbar (siehe Fabrikschild)

Wasserinhalt:

12 Liter

Aufheizzeit von ca. 15°C bis ca. 60°C:

Boiler ca. 30 Min. (gemessen nach EN 15033)

Heizung + Boiler ca. 80 Min.

Wasserdruck: max. 2,8 bar

Nennwärmeleistung

C 4002: 2000/4000 W

C 6002: 2000/4000/6000 W

Gasverbrauch

C 4002: 170 - 320 g/h

C 6002: 170 - 480 g/h

Luftfördermenge (freiaus- blasend ohne Warmluftrohr)

C 4002: mit 3 Warmluft- austritten max. 249 m³/h mit 4 Warm austritten max. 287 m³/h

C 6002: mit 4 Warmluft- austritten max. 287 m³/h

Stromaufnahme bei 12 V Heizung + Boiler

C 4002: 0,2 - 5,6 A

(Durchschnittliche

Stromaufnahme 1,3 A)

C 6002: 0,2 - 5,6 A

(Durchschnittliche

Stromaufnahme 1,4 A)

Boiler aufheizen: 0,4 A

Ruhestrom: 0,001 A

Stromaufnahme des

elektrischen Sicherheits-/

Ablassventils bei 12 V: 0,035 A

Gewicht:

17,6 kg (ohne Wasserinhalt)

Konformitätserklärung: Die Trumatic C ist durch den DVGW geprüft und erfüllt die Gasgeräte-Richtlinie (90/396/EWG) sowie die mitgeltenden EG-Richtlinien. Für EU-Länder liegt die CE-Produkt-Ident-Nummer vor C 4002: CE-0085AS0121 C 6002: CE-0085AS0122.

Die Heizung erfüllt die Heizgeräte-Richtlinie 2001/56/EG mit den Ergänzungen 2004/78/EG und 2006/119/EG und trägt die Typengenehmigungsnummer.

C 4002: e1 00 0147

C 6002: e1 00 0146.

Die Heizung erfüllt die Richtlinie zur Funkentstörung von Kraftfahrzeugmotoren 72/245/EWG mit den Ergänzungen 2004/104/EG und 2005/83/EG und trägt die Typengenehmigungsnummer: e1 03 2499.

Die Heizung erfüllt die EMV-Richtlinie 89/336/EWG und die Niederspannungs-Richtlinie 73/23/EWG.

Technische Änderungen vorbehalten!

Fehlersuchanleitung

Fehler	Ursache	Behebung
Gasbetrieb
Nach dem Einschalten (Win ter- und Sommerbetrieb) leuchtet keine Kontrolllampe.	Geräte- oder Fahrzeug-sicherung defekt.Fenster über dem Kamin offen (Fensterschalter).	Batteriespannung 12 V prüfen.Alle elektrischen Steckverbindungen/Sicherungen prüfen.Fenster schließen.
Nach dem Einschalten (mittels Zeitschaltuhr ZUC) leucht tet die grüne Kontrolllampe, aber die Heizung brennt nicht.	Fenster über dem Kamin offen (Fensterschalter).	Fenster schließen.
Nach dem Einschalten der Heizung blinkt die rote Kontrolllampe.	Warnung! Batteriespan-nung zu niedrig < 10,5 V.	Batterie laden!
Ca. 30 Sek. nach dem Einschalten der Heizung leuchtet ununterbrochen die rote Kontrolllampe.	Gasflasche oder Schnell-schlussventil in der Gaszu-leitung geschlossen.Luftzufuhr unterbrochen.	Gaszufuhr prüfen.Kamin auf etwaige Abdeckungen prüfen.Bei Verwendung auf Booten Deckskamin öffnen.
Heizung schaltet sich nach einer längeren Betriebs-dauer auf Störung.	Warmluftaustritte blockiert.Gasdruckregler vereist.Butananteil in der Gasflasche zu hoch.	Kontrolle der einzelnen Austrittsöffnungen.Regler Enteisungsanlage (EisEx) verwenden.Propan verwenden. (Insbesondere bei Temperaturen unter 10°C ist Butan zum Heizen ungeeignet.)
Elektrobetrieb 230 V
Nach dem Einschalten leuchtet keine Kontroll-lampe.	Keine Versorgungs-spannung.	Versorgungsspannung 230 V und Sicherungen prüfen.
Wasserversorgung
Nach dem Ausschalten der Heizung öffnet sich das elektri sche Sicherheits-/Ablassventil.	Außentemperatur unter 4°C.Stromversorgung 12 V am Ablassventil fehlt.	Heizung einschalten. Bei Temperaturen um 4°C und darunter öffnet das Ablassventil automatisch!Versorgungsspannung 12 V und Sicherungen prüfen.
Das elektri sche Sicher-heits-/Ablassventil lässt sich nicht mehr schließen.	Außentemperatur unter 8°C.Stromversorgung 12 V am Ablassventil fehlt.	Heizung einschalten. Ohne Heizbetrieb lässt sich das Ablassventil erst bei Temperaturen über 8°C wieder schließen!Versorgungsspannung 12 V und Sicherungen prüfen.
Wasser tropft vom elektri-schen Sicherheits-/Ablass-ventil.	Wasserdruck zu hoch.-Pumpendruck prüfen (max. 2,8 bar). Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.

Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte grundsätzlich an das Truma Servicezentrum.

Zubehör

Zeitschaltuhr ZUC 2 kpl. mit 3 m Anschlusskabel (Art.-Nr. 34042-01).

Elektro-Heizmanschette 230 V, 450 W für Warmwasser, kpl. mit 3 m Anschlusskabel (Art.-Nr. 34141-01).

Fernbedienung für das elek tri sche Sicherheits-/Ablass ventil, kpl. mit 3 m Anschlusskabel (Art.-Nr. 34170-01).

Die elektrischen Zubehörteile sind mit einem Stecker versehen und können einzeln aufgesteckt werden.

Verlängerungskabel für das Bedienteil, die Zeitschaltuhr ZUC 2 sowie das Bedienteil für die Fernbedienung Ablassven til stehen auf Wunsch zur Verfügung.

30 cm

Kaminverlängerung KVC für Wintercamping (Art.-Nr. 34070-01).

Schutzdach-Durchführung für Caravan-Schutzdächer (Art.-Nr. 34080-01).

Aufputzrahmen für die Truma Bedienteile (Art.-Nr. 40000-52600). Eine Kombination mit den Seitenteilen ist nicht möglich.

Standardmäßig liefert Truma zu jedem Bedienteil/jeder Zeitschaltuhr einen passenden Abdeckrahmen in der Farbe achatgrau. Als Sonderzube hör sind außerdem noch weitere Abdeckrahmen in den Farben schwarz, beige, platin oder gold erhältlich.

Passend für die Bedienteile oder die Zeitschaltuhr geben die in 8 verschiedenen Farben erhältlichen Seitenteile einen optisch gefälligen Abschluss.

Bitte wenden Sie sich hierzu an Ihren Fachhändler.

Anreihclip (Art.-Nr. 34000-65900). Für die Montage mehrerer Truma Bedienteile neben- einander.

Truma Hersteller-Garantieerklärung

1. Garantiefall

Der Hersteller gewährt Garantie für Mängel des Gerätes, die auf Material- oder Fertigungsfehler zurückzuführen sind. Daneben bestehen die gesetzlichen Gewähr leistungsansprüche gegen den Verkäufer fort.

Der Garantieanspruch besteht nicht

• für Verschleißteile und bei natürlicher Abnutzung,
• infolge Verwendung von anderen als Truma Originalteilen in den Geräten und bei Verwen dung ungeeigneter Gas druckregler,
• infolge Nichteinhaltung der Truma Einbau- und Gebrauchs anweisungen,
  – infolge unsachgemäßer Behandlung,
• infolge unsachgemäßer, nicht von Truma veranlasster Transportverpackung.

2. Umfang der Garantie

Die Garantie gilt für Mängel im Sinne von Ziffer 1, die innerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nach besserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlos sen. Die Vorschriften des Produkthaftungs gesetzes bleiben unberührt.

Die Kosten der Inanspruchnahme des Truma Werks kundendienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbesondere Transport-, We ge-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kun dendienst innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt.

Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z.B. Demontage von Möbel- oder Karosserie teilen) können nicht als Garantieleistung anerkannt werden.

3. Geltendmachung des Garantiefalles

Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Serviceheft oder www.truma.com). Beanstandungen sind näher zu bezeichnen. Ferner ist die ordnungsgemäß ausgefüllte Garantie-Urkunde vorzulegen oder die Fabriknummer des Gerätes sowie das Kaufdatum anzugeben.

Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt, muss der Endverbraucher das Gerät auf seine Gefahr zum Hersteller bringen oder ihm übersenden. Bei Schäden an Heizkörpern (Wärmetau scher) ist der Gasdruckregler ebenfalls mit einzusenden.

Bei Einsendung ins Werk hat der Versand per Frachtgut zu erfolgen. Im Garantiefall übernimmt das Werk die Transportkosten bzw. Kosten der Einsendung und Rücksendung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparatur kosten; in diesem Fall gehen auch die Versandkosten zu Lasten des Kunden.

Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun Strasse 12, 85640 Putzbrunn.

Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

Producentens adresse: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

Dirección del fabricante: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

Absender (bitte Druckbuchstaben einsetzen!)

Name, Vorname

Straße, Hausnummer

Postleitzahl Wohnort

Telefon

Bitte genauen Standort angeben

(falls abweichend vom Absender)

Standort

Postleitzahl Ort/Gemeinde

weitere Hinweise (evtl. Telefon, Standplatz-Nr. usw.)

Postkarte

Truma Gerätetechnik

GmbH & Co. KG

Servicezentrum

Postfach 12 52

85637 Putzbrunn

Vom Händler auszufüllen. Door de dealer in te vullen.

Nur gültig für Deutschland! Applicable for Germany only!

Bitte unbedingt ausfüllen!

Fabrik-Nr. (siehe Fabrikschild am Gerät)

Baujahr

Trumatic

C 4002

C 6002

Festgestellte Mängel:

(bitte kurz beschreiben)

Heizungstyp:

C 4002

C 6002

Betriebsdruck:

30 mbar

☐ Mit Elektro-Heizmanschette für Warmwasser 230 V

Gasprüfung gewünscht
